Lohnfertigung präziser Grossdrehteile und kundenspezifischer Hydraulikzylinder bis DN 900 und 6.000 mm Länge seit 1955.
ZWH Swiss AG
Rümlingen (CH)Neu auf Amplifa
Über die ZWH Swiss AG

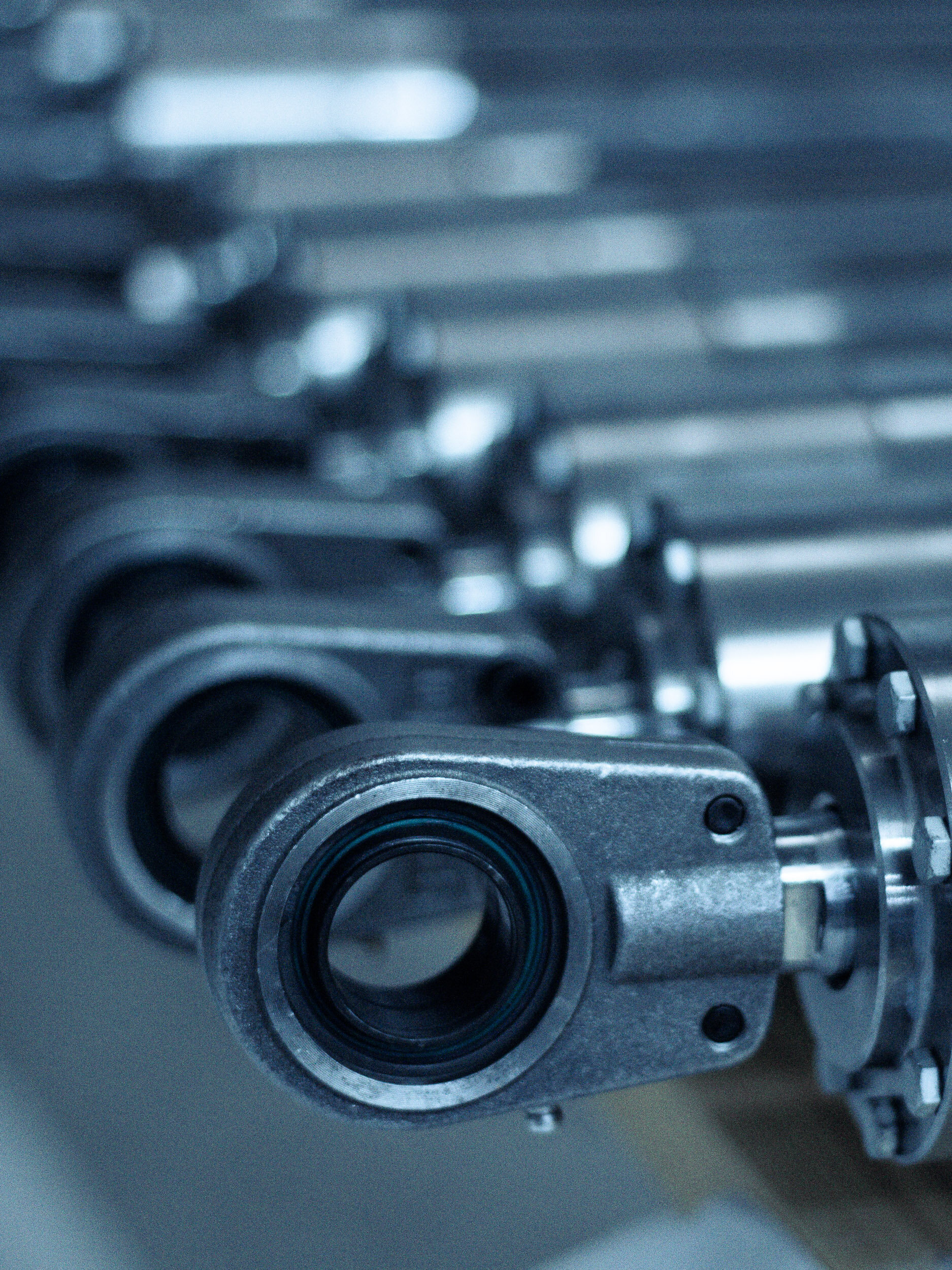

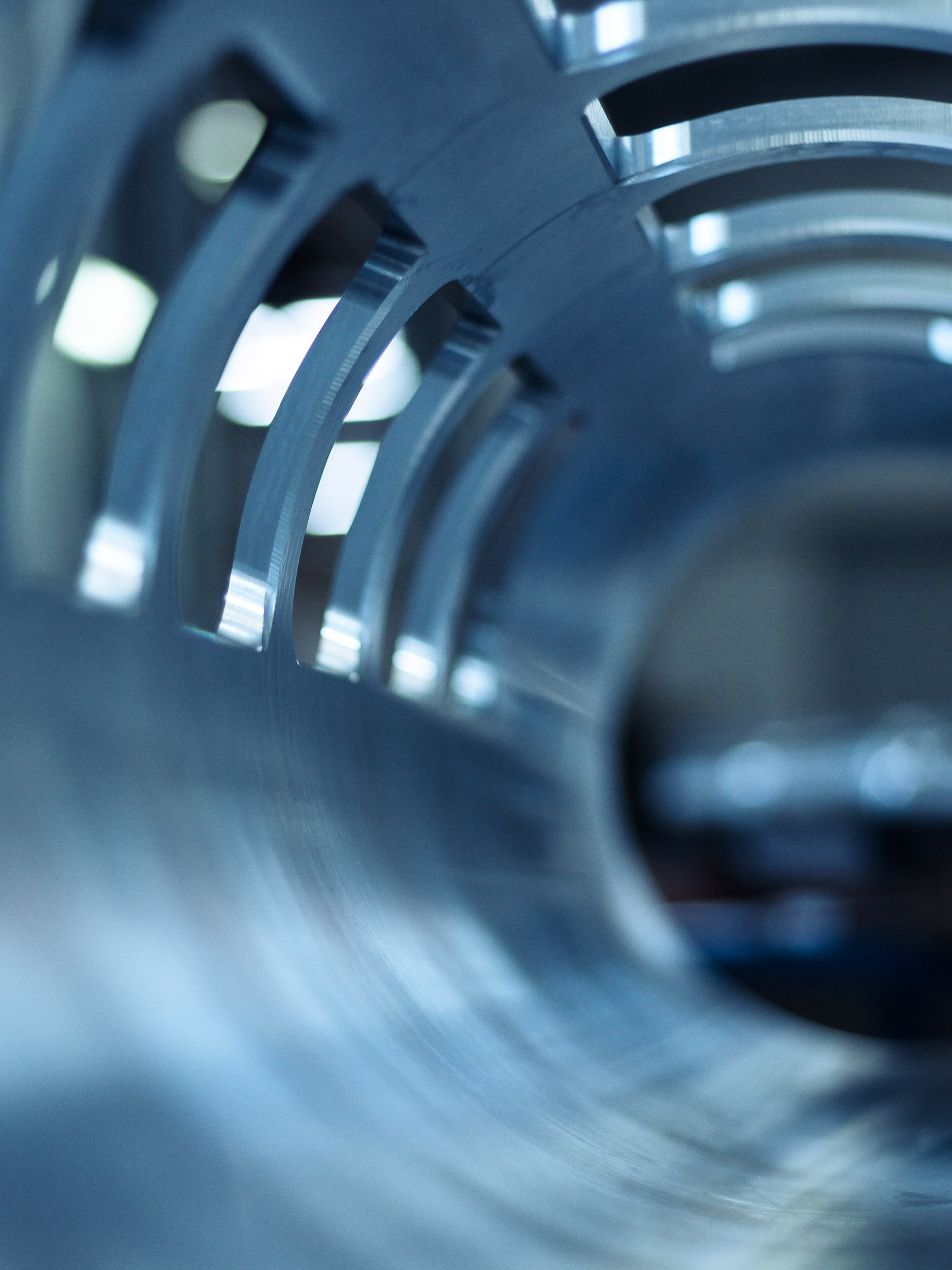

Die ZWH Swiss AG ist ein metallverarbeitendes KMU mit Sitz in Rümlingen, Schweiz. Das Unternehmen wurde 1955 gegründet, ursprünglich zur Realisierung hochkomplexer hydraulischer Speziallösungen, und umfasst heute ein Portfolio von der Lohnfertigung über den Zylinderbau bis zu Engineering- und Serviceleistungen. In der Lohnfertigung werden Drehteile (inkl. Grossdrehen), Frästeile inklusive 5-Achsen-Bearbeitung, Rundschleifarbeiten, Tieflochbohrungen im Einlippen- und BTA-Verfahren sowie Honarbeiten gefertigt, ergänzt durch zertifizierte Schweissarbeiten, Lackieren und 3D-Messdienstleistungen auf einem ZEISS-Messportal. Werkseitig werden überwiegend zerspanbare Metalle, insbesondere Stahl einschliesslich vergüteter und nitrierter Stähle, verarbeitet. Zu den Kunden zählen vor allem die Hydraulik- und Zulieferindustrie sowie der Maschinenbau; gefertigt wird überwiegend in Losgrössen von 1 bis 100 Stück. Im Zylinderbau entstehen kundenspezifische Hydraulikzylinder bis Nenndurchmesser 900 mm und Länge bis 6.000 mm, dazu Services wie Revision, Reparatur und Wartung von Hydraulik- und Pneumatikzylindern sowie Montage hydraulischer Funktionsbaugruppen.
- Standort
- Rümlingen, Schweiz
- Verfahren
- Drehen (konventionell, CNC, CAM), Fräsen (konventionell, CNC, CAM), Fräsen | 5-Achsen, Rundschleifen, Tieflochbohren (Einlippen- und BTA-Verfahren), Honen (Langhubhonen, Vertikalhonen), Schweissen (alle gängigen Schweissverfahren, inkl. Auftragsschweissen), Lackieren
- Werkstoffe
- Stahl, Vergüteter Stahl, Nitrierte Stähle, Zerspanbare Metalle
- Zertifikate
- Zertifizierte Schweisser (diverse Schweisszertifikate), 3D-Messung mit Prüfprotokoll (ZEISS)
- Gegründet
- 1955
- Branchen
- Hydraulik, Maschinenbau, Metallverarbeitung / Zulieferindustrie
- 01
Engineering & Konstruktion
- 02
Sägen
- 03

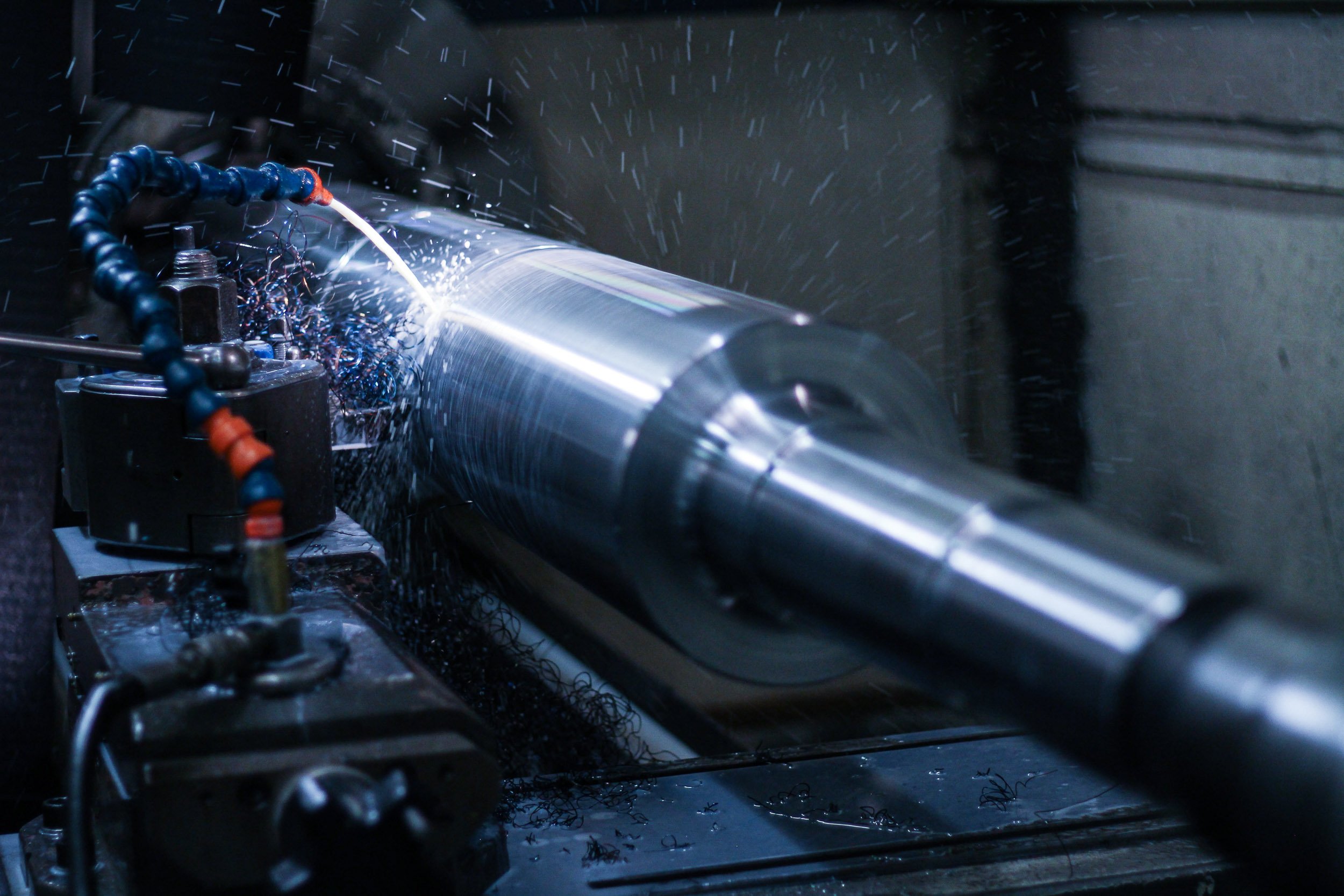

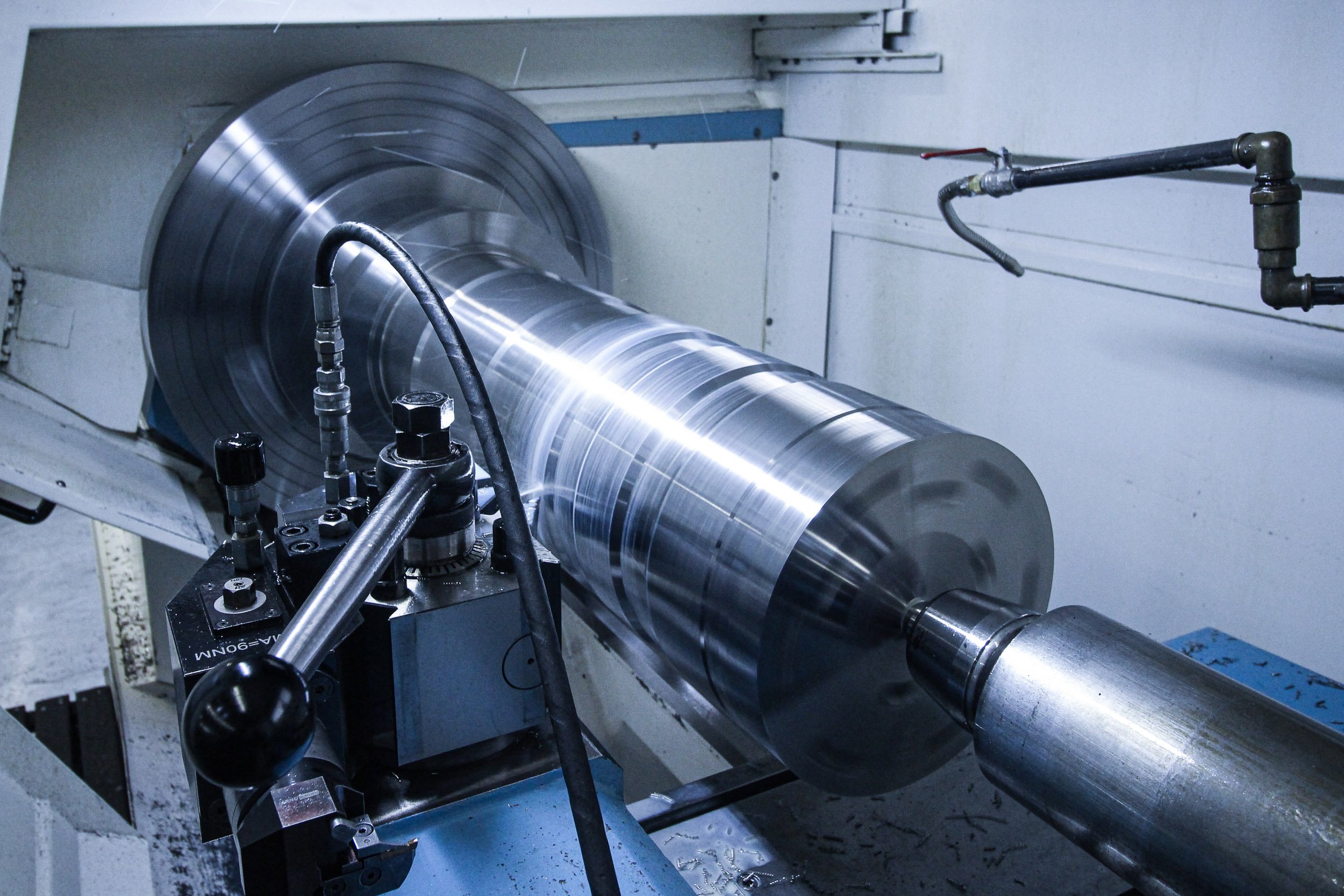

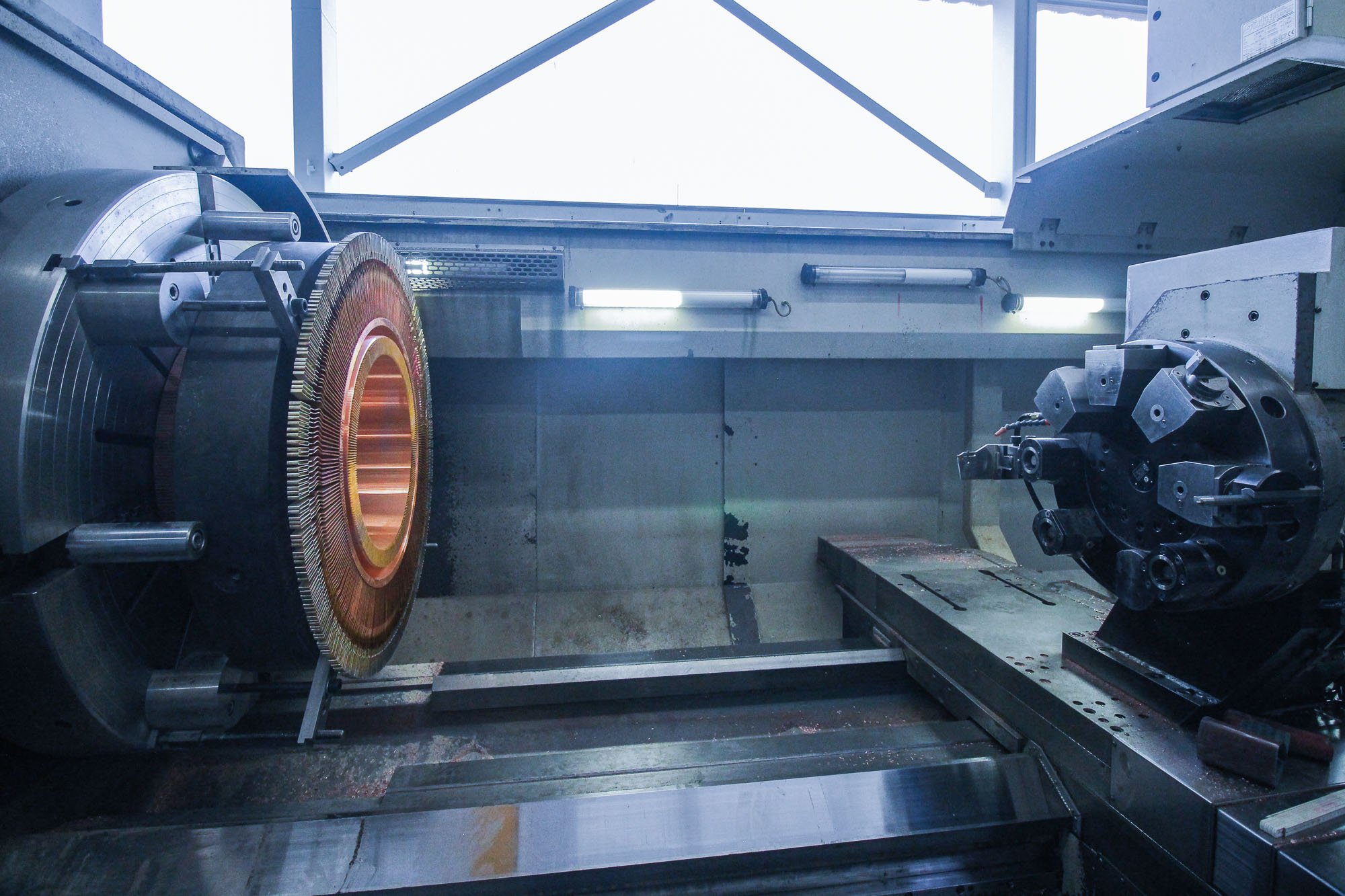

Drehen / Grossdrehen
- 04
Tieflochbohren (Einlippen/BTA)
- 05

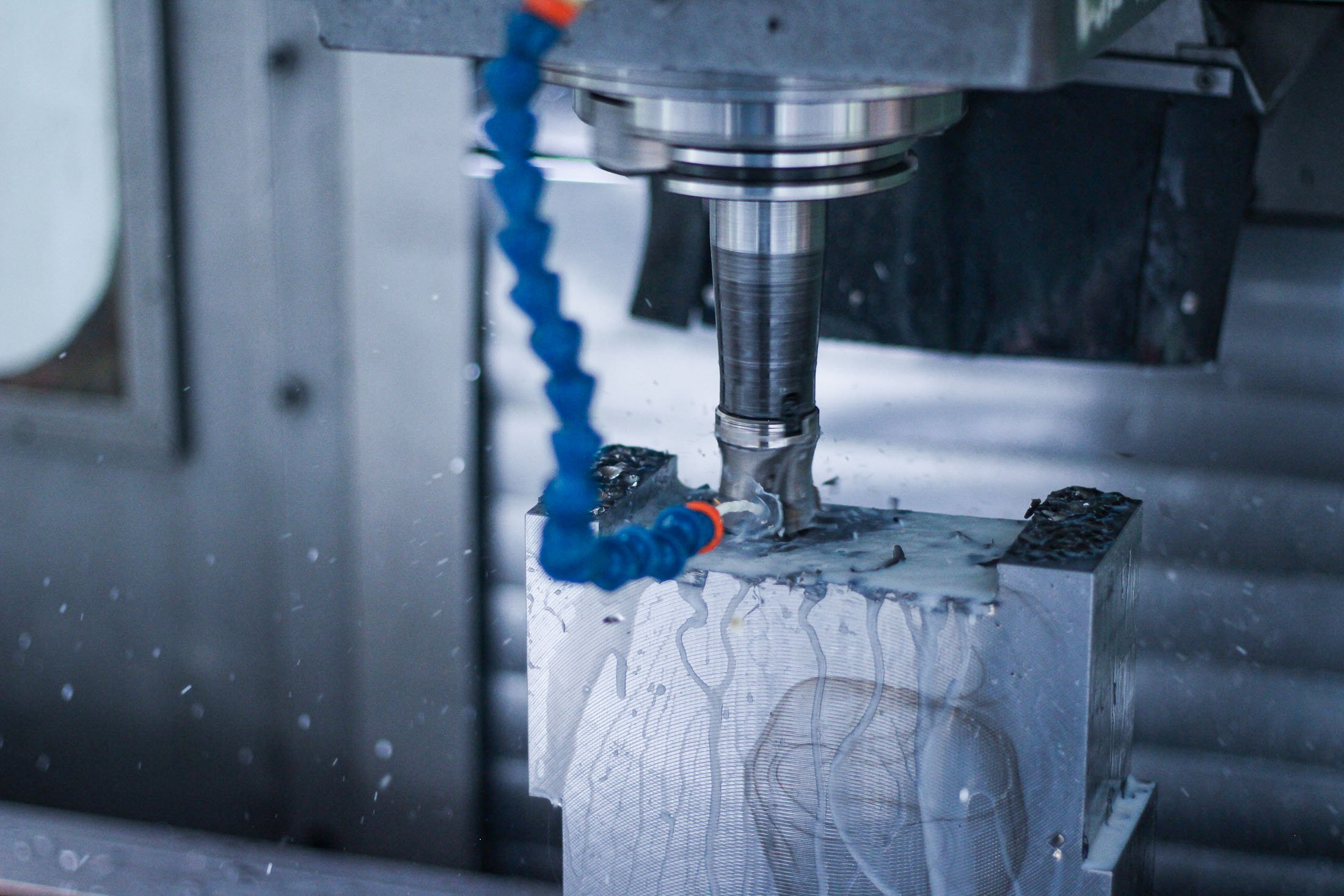

Fräsen inkl. 5-Achsen
- 06
Rundschleifen
- 07
Honen
- 08
Schweissen
- 09
Lackieren
- 10
Montage / Zylinderbau
- 11
3D-Messung (ZEISS) mit Prüfprotokoll
Werkstoffe & Verfahren
Stahl
Hauptwerkstoff der Lohnfertigung für Drehteile, Frästeile, Tieflochbohrungen und Rundschleifteile.
Vergüteter Stahl
Verarbeitet wird ein breites Spektrum zerspanbarer Metalle einschliesslich vergütetem Stahl, auch im Schweissen.
Nitrierte Stähle
Behandelte Stähle werden im Hartfeinbearbeitungsverfahren gehont.
Zerspanbare Metalle
Breites Spektrum an zerspanbaren Metallen für Lohnfertigung und Schweissarbeiten.
Standort
Rümlingen
CHHauptsitz und Produktionsstandort
- Losgröße
- Losgrössen 1–100 (Zerspanung)
- Werkstoffe
- Stahl, vergütete und nitrierte Stähle, zerspanbare Metalle
- 5-Achs-Fräscenter Kekeisen UBF 4600 (X 4.600 mm)
- CNC-Bettfräsmaschine REIDEN BFS-B-ZSK (X 3.000 mm)
- CNC-Drehmaschinen Boehringer VDF DUS 800/5000 und 800/3000 (bis Länge 6.500 mm Stangenbearbeitung)
- CNC-Bearbeitungsmaschine Haco Fat (Ø 1.600 mm Flanschbearbeitung)
- Honmaschinen Gehring G 1200, KSS 3000-250, GRL 3000-285-450 (bis Länge 8.000 mm)
- Rundschleifmaschine TOS eSSR euc 63 A (Ø 30–640 mm)
- Tieflochbohrmaschinen VDF Boehringer B5S und SIG B30/1 (Ø 5–165 mm)
- ZEISS Messportal Prismo mit Renishaw REVO (Y 3.000 mm)

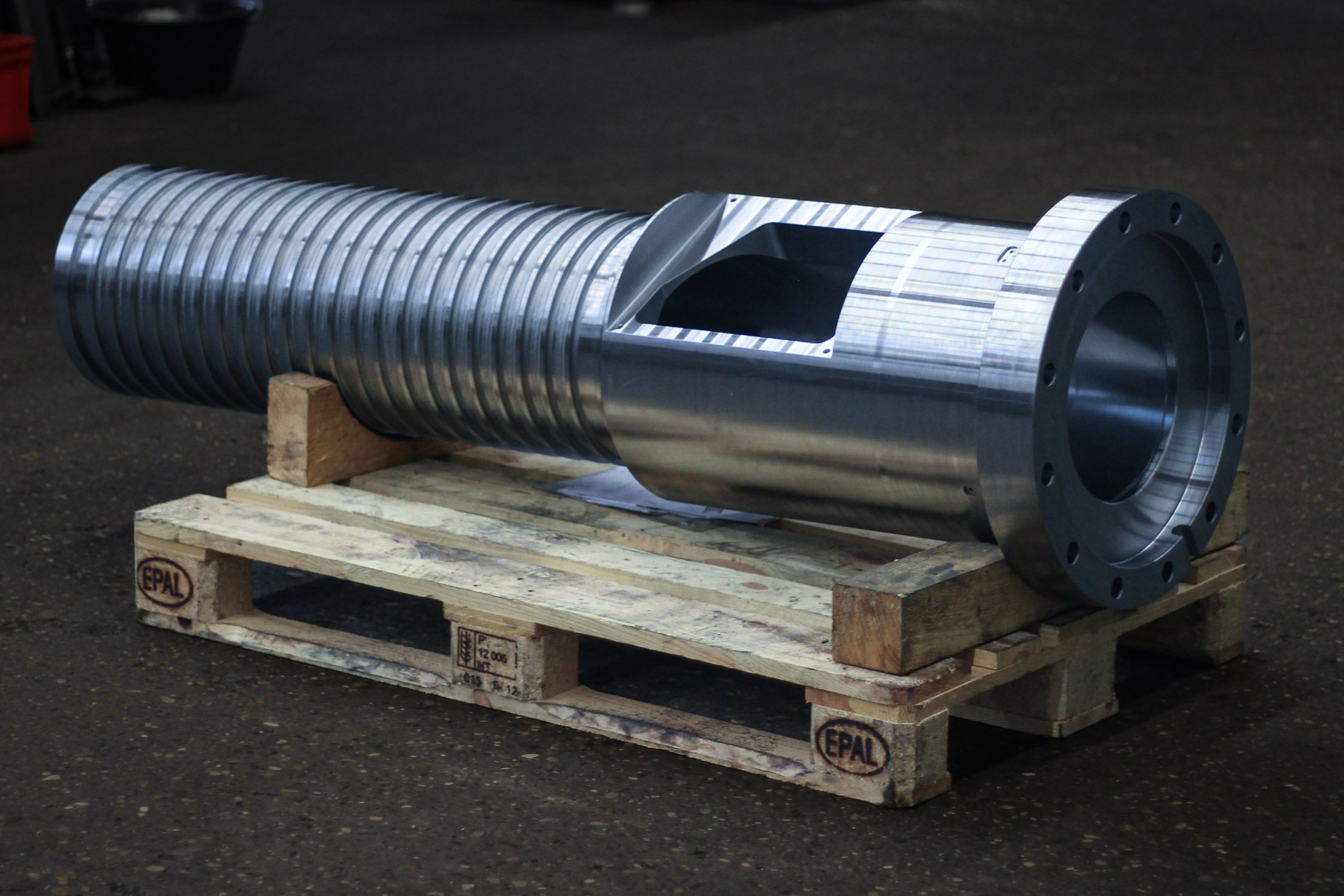

Bauteile

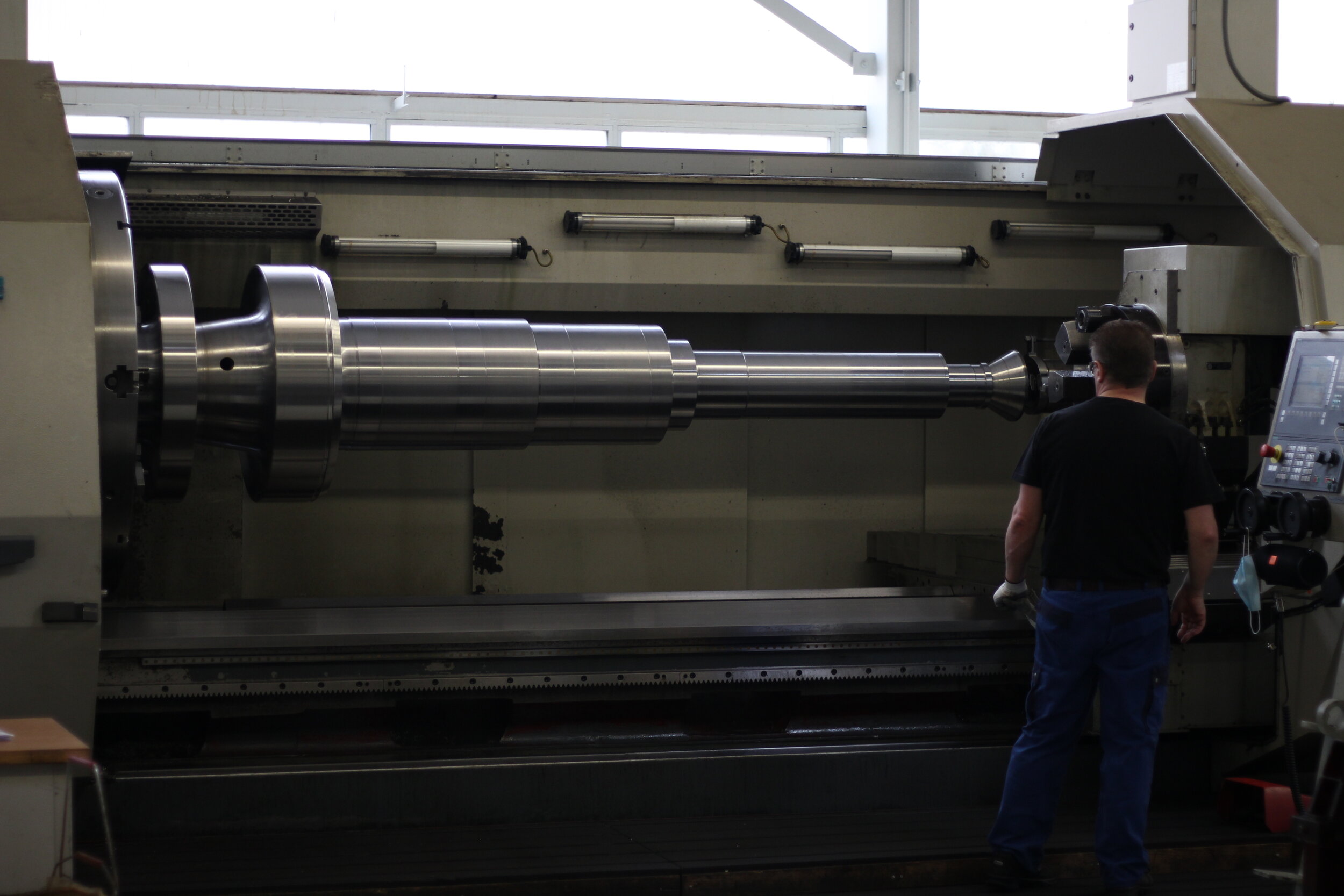

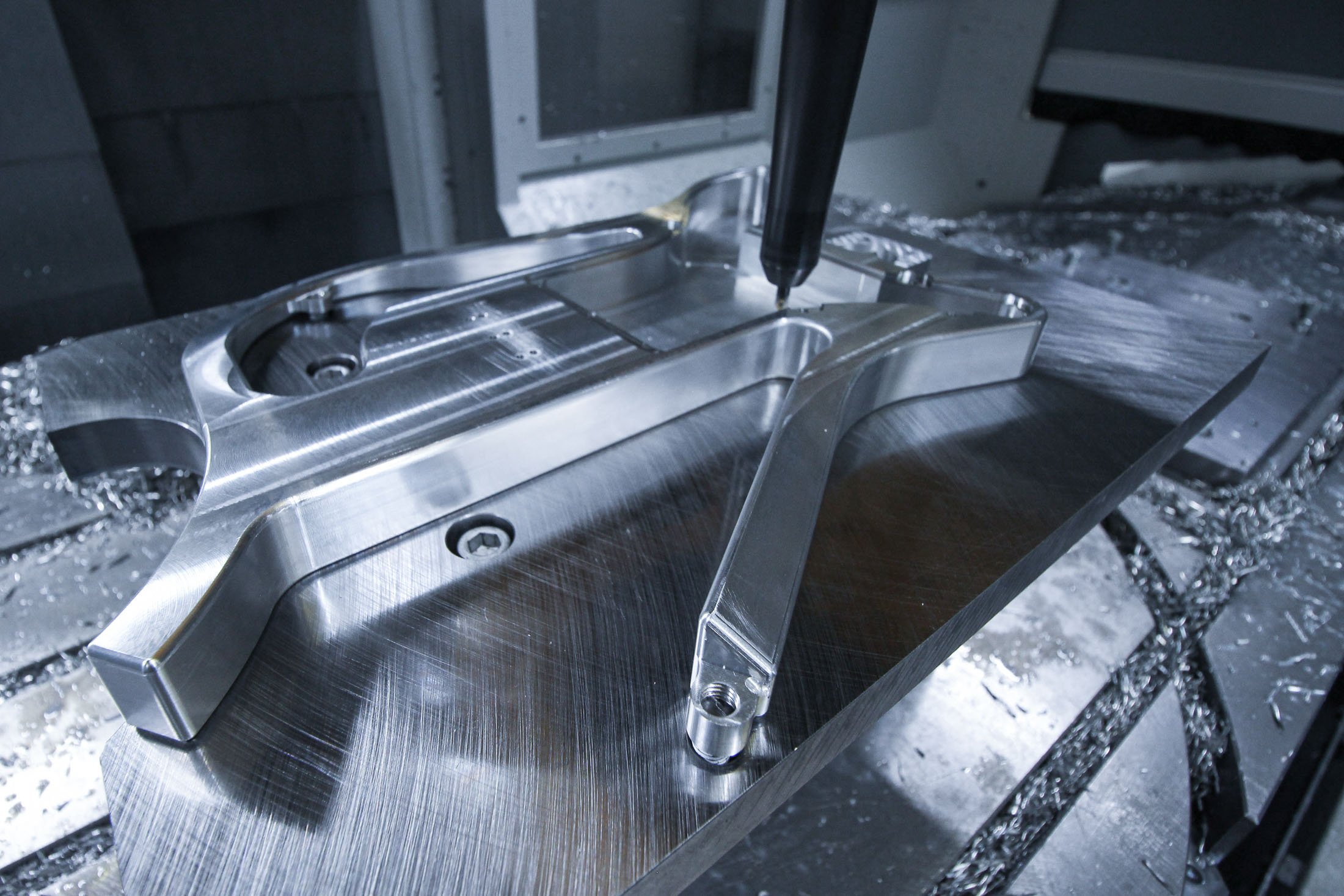

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drehen (konventionell, CNC, CAM)Zerspanung | – | 6'000 mm | – | 1 – 100 | Stahl, zerspanbare Metalle einschliesslich vergütetem Stahl |
| Fräsen (konventionell, CNC, CAM)Zerspanung | – | 3'000 mm × 800 mm × 850 mm | – | 1 – 100 | Stahl |
| Fräsen | 5-AchsenZerspanung | – | 4'600 mm × 1'400 mm × 1'300 mm | – | 1 – 100 | – |
| RundschleifenZerspanung | N5 / Ra 0,4, mit Nachpolieren bis Ra 0,3 | 4'000 mm | – | 1 – 100 | Stahl |
| Tieflochbohren (Einlippen- und BTA-Verfahren)Zerspanung | – | 3'500 mm | – | 1 | Stahl |
| Honen (Langhubhonen, Vertikalhonen)Zerspanung | – | 6'500 mm | – | 1 – 100 | Stahl, unbehandelt und behandelte (z.B. nitrierte) Stähle |
| Schweissen (alle gängigen Schweissverfahren, inkl. Auftragsschweissen)Fügen | – | – | – | – | Stahl, verschiedene Legierungen |
| LackierenOberfläche | – | – | – | – | Industrielacke |
| Zylinderbau (kundenspezifische Hydraulikzylinder)Montage | – | 6'000 mm × 900 mm (Nenndurchmesser) | – | – | – |
| Revision | Reparatur (Hydraulik- und Pneumatikzylinder)Montage | – | – | – | – | – |
| WartungMontage | – | – | – | – | – |
| Engineering (Entwicklung, Konstruktion, Auslegung, Festigkeitsberechnungen/Simulation)Engineering | – | – | – | – | – |
| ZEISS-Messportal (3D-Messdienstleistung)Prüfung | – | 3'000 mm (Y) × 1'000 mm (X) × 1'000 mm (Z) | – | – | – |
| Baugruppen-Montagen (hydraulische Funktionsbaugruppen)Montage | – | – | – | – | – |
| SägenZerspanung | – | – | – | – | – |
| Wärmebehandlung (durch Partner, je nach Material)Wärmebehandlung | – | – | – | – | Stahl |
| Oberflächenbehandlung (durch Partner, je nach Material)Oberfläche | – | – | – | – | Stahl |
17 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Fräscenter | Kekeisen UBF 4600 | 1 | X 4'600 mm, Y 1'400 mm, Z 1'300 mm | – | Rümlingen |
| CNC Bettfräsmaschine | REIDEN BFS-B-ZSK Nr. 195-7 | 1 | X 3'000 mm, Y 800 mm, Z 850 mm | – | Rümlingen |
| Universalfräsmaschine | Pro TRAK TPM3 | 1 | X 1'340 mm, Y 510 mm, Z 590 mm | – | Rümlingen |
| CNC Drehbank | Mori Seiki TL-5 | 1 | Ø 400 mm, Länge bis 3'900 mm (Stangenbearbeitung) | – | Rümlingen |
| Universal Drehmaschine CNC + SPS | Boehringer VDF DUS 800/5000 | 1 | Ø 110 mm, Länge bis 6'500 mm (Stangenbearbeitung); Ø 700 mm, Länge 250 mm (Flanschbearbeitung) | – | Rümlingen |
| Universal Drehmaschine CNC + SPS | Boehringer VDF DUS 560 ti | 1 | Ø 62 mm, Länge bis 3'000 mm (Stangenbearbeitung); Ø 400 mm (Flanschbearbeitung) | – | Rümlingen |
| Universal Drehmaschine CNC + SPS | Boehringer VDF DUS 800/3000 | 1 | Ø 110 mm, Länge bis 4'500 mm (Stangenbearbeitung); Ø 700 mm (Flanschbearbeitung) | – | Rümlingen |
| CNC Bearbeitungsmaschine | Victor Vturn II-26 | 1 | Ø 70 mm, Länge bis 1'600 mm (Stangenbearbeitung) | – | Rümlingen |
| CNC Bearbeitungsmaschine | Micro Cut MicroCut | 1 | Ø 100 mm, Länge bis 3'900 mm (Stangenbearbeitung) | – | Rümlingen |
| CNC Bearbeitungsmaschine | HacoFat Haco Fat | 1 | Ø 130 mm, Länge bis 7'000 mm (Stangenbearbeitung); Ø 1'600 mm (Flanschbearbeitung) | – | Rümlingen |
| Honmaschine | Gehring G 1200 | 1 | Ø 15 mm, Länge 100–1'000 mm | – | Rümlingen |
| Honmaschine | Gehring KSS 3000-250 | 1 | Ø 30 mm, Länge 200–6'000 mm | – | Rümlingen |
| Honmaschine | Gehring GRL 3000-285-450 | 1 | Ø 210 mm, Länge 800–8'000 mm | – | Rümlingen |
| Rundschleifmaschine (konventionell) | TOS eSSR euc 63 A | 1 | Ø 30–640 mm, Länge 150–4'000 mm | – | Rümlingen |
| Tieflochbohrmaschine | VDF Boehringer B5S 55780 | 1 | Ø 30–165 mm, Länge 300–3'500 mm | – | Rümlingen |
| Tieflochbohrmaschine | SIG B30/1 (B3011) | 1 | Ø 5–32 mm, Länge 130–3'000 mm | – | Rümlingen |
| 3D-Messmaschine / Messportal (ZEISS) mit Renishaw REVO Tast-/Scanningsystem | Zeiss Prismo | 1 | X 1'200 mm, Y 3'000 mm, Z 1'000 mm | – | Rümlingen |
Zusatzleistungen
Qualität

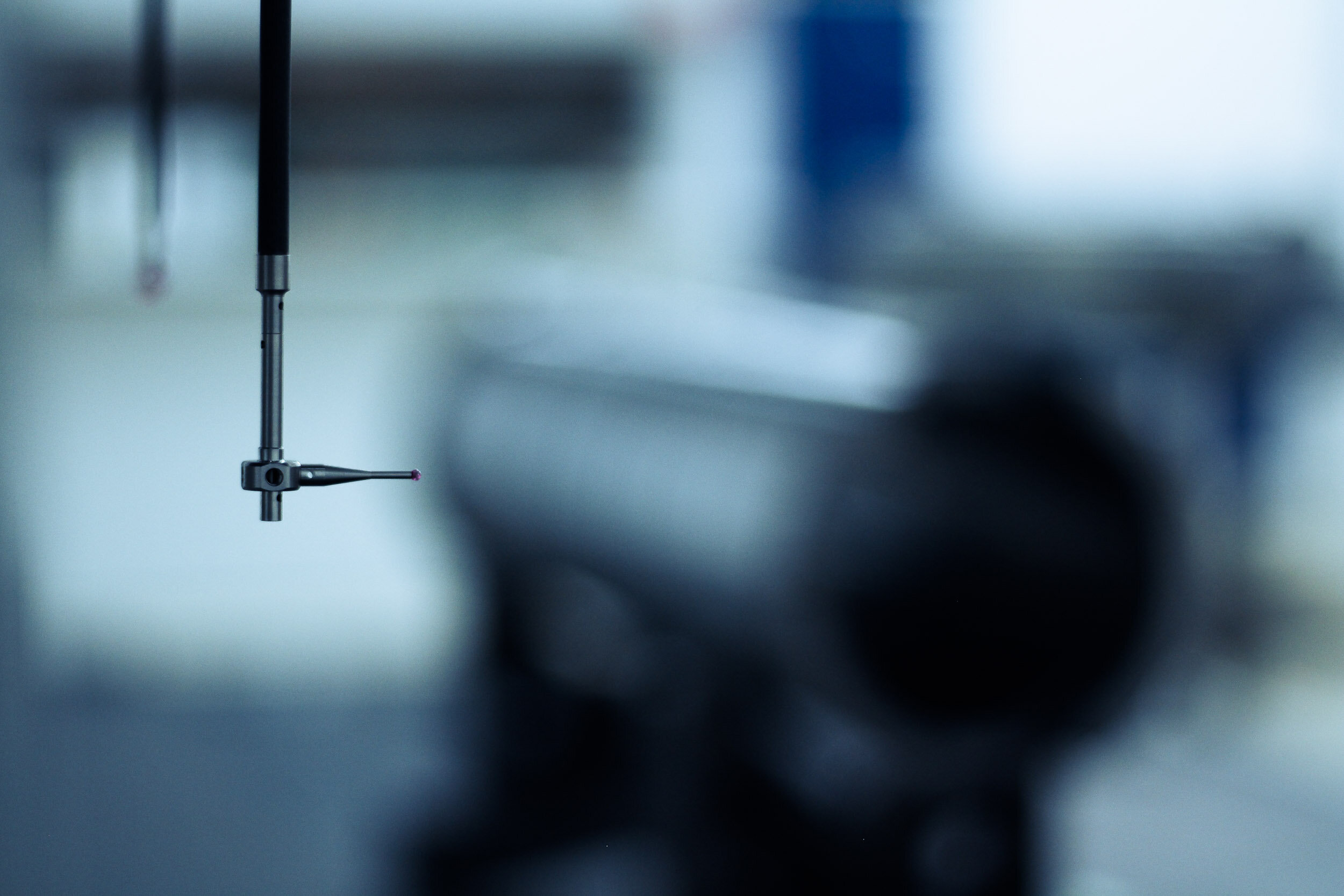

Die Ausgangskontrolle erfolgt auf einem ZEISS-Messportal Prismo mit Renishaw REVO Tast-/Scanningsystem (Messraum X 1.200, Y 3.000, Z 1.000 mm), auf Wunsch mit detailliertem Prüfprotokoll. Schweissverbindungen werden unter anderem durch den SVS mittels Ultraschall geprüft; Schweisser verfügen über diverse Schweisszertifikate.
| Nachweis | Rümlingen |
|---|---|
| Zertifizierte Schweisser (diverse Schweisszertifikate) | |
| 3D-Messung mit Prüfprotokoll (ZEISS) |
Historie

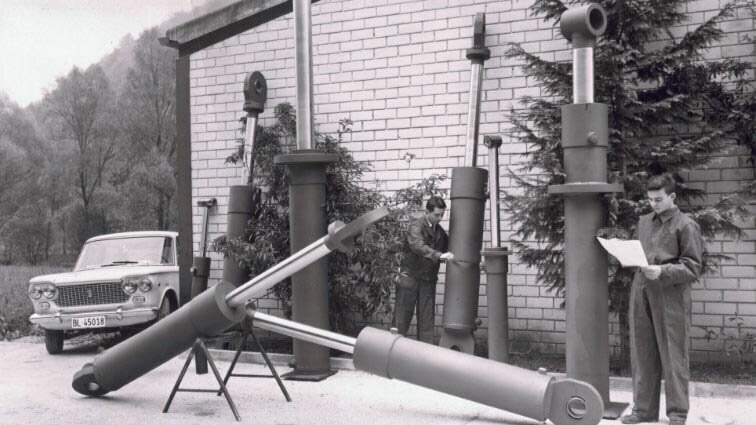

- 1955
Gründung der Firma, ursprünglich zur Realisierung hochkomplexer hydraulischer Speziallösungen; seither Ausbildung von Lehrlingen.
