CNC-Zerspanung, 3D-Druck und Engineering für Einzelteile, Kleinserien und Sonderlösungen – aus einem Werk in Heek.
3-D.services GmbH
Heek (Gleisweg 12, 48619)Neu auf Amplifa
Über 3-D.services
Die 3-D.services GmbH ist ein Fertigungs- und Engineering-Dienstleister in Heek (Kreis Borken, NRW), der seit 2017 mit eigenem Maschinenpark arbeitet. Das Unternehmen kombiniert CNC-Zerspanung (3- und 5-achsige Fräs- und Drehbearbeitung, Bohrwerksbearbeitung von Großbauteilen bis 4.500 mm X-Verfahrweg), Sägen und Zuschnitt, additiven Fertigung (FDM, MJF, SLA, SLS sowie robotergestützter Großformat-3D-Druck mit Filament- und Pellet-Extrusion ohne Bauraumbegrenzung) sowie Montage und Sondermaschinenbau. Bearbeitet werden Aluminium, Baustähle S235/S355, Edelstähle 1.4301/1.4571, Werkzeugstahl, Grau- und Sphäroguss, Messing, Bronze und technische Kunststoffe wie POM, PA und PEEK; toleranzgenau bis ±0,01 mm mit Messprotokollen und Erstmusterprüfung auf Anfrage. Kunden stammen aus Maschinenbau, Robotik, Leichtbau, Mobilität und Produktentwicklung – vom Einzelteil über Prototypen bis zur Kleinserie, auch bei unvollständigen Zeichnungen oder Reverse-Engineering-Aufträgen.
- Standort
- Heek
- Verfahren
- CNC-Fräsen 5-Achs (3+2 & simultan), CNC-Fräsen 3-Achs, Bohrwerksbearbeitung (Horizontal-Bohrwerke), CNC-Drehen (mit angetriebenen Werkzeugen), Konventionelles Drehen, Sägen & Zuschnitt (Bandsägen), 3D-Druck FDM, 3D-Druck MJF
- Werkstoffe
- Aluminium, Baustahl S235, Baustahl S355, Edelstahl 1.4301, Edelstahl 1.4571, Werkzeugstahl, Grauguss, Sphäroguss
- Zertifikate
- Messprotokolle & Erstmusterprüfung, ISO 9001
- Gegründet
- 2017
- Branchen
- Maschinenbau, Robotik, Leichtbau, Mobilität & E-Mobilität, Produktentwicklung, Luft- und Raumfahrt-nahe Prototypen
- 01
CAD-Beratung & Machbarkeitsprüfung
- 02
Sägen & Zuschnitt
- 03
CNC-Fräsen / CNC-Drehen / Bohrwerksbearbeitung
- 04
3D-Druck (FDM, MJF, SLA, SLS, Großformat-Roboterdruck)
- 05
Nachbearbeitung (Schleifen, Strahlen, Lackieren)
- 06
Schweißen
- 07
Montage & Baugruppenfertigung
- 08
Messung & Prüfung (Messprotokolle, Erstmusterprüfung)
- 09
Versand / Übergabe
Werkstoffe & Verfahren
Aluminium
Alle gängigen Legierungen für gefräste, gedrehte und hybride Leichtbauteile.
Baustahl S235, S355
Basis für Maschinenrahmen, Grundplatten und geschweißte Großstrukturen.
Edelstahl 1.4301, 1.4571
Korrosionsbeständige Präzisionsteile, auch mit ±0,01 mm Toleranz.
Werkzeugstahl
Für Vorrichtungen, Spannmittel und verschleißfeste Sonderteile.
Grauguss & Sphäroguss
Bearbeitung von Gussteilen wie Maschinengestellen und Großbauteilen.
Messing & Bronze
Für Gleit-, Fitting- und Sonderbauteile in Einzel- und Kleinserie.
Technische Kunststoffe (POM, PA, PEEK)
Zerspanbare Polymere für Vorrichtungen, Greifer und Funktionsteile.

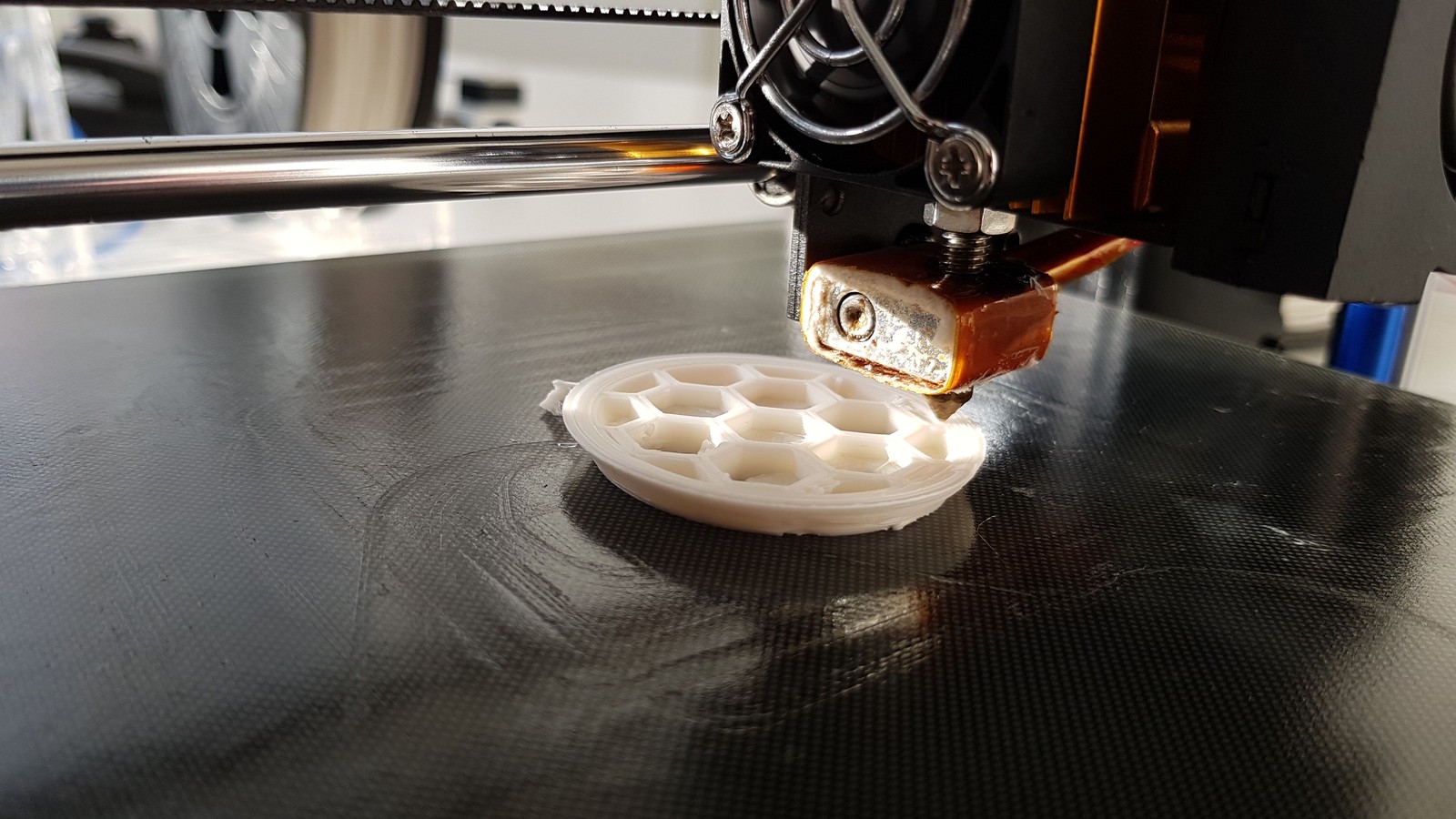

3D-Druck FDM (PLA, PETG, TPU, PA, PA-CF, PC, ASA, ABS)
Funktionssample, Vorrichtungen und Kleinserien bis ca. 500 Einheiten.
3D-Druck MJF & SLS (PA12)

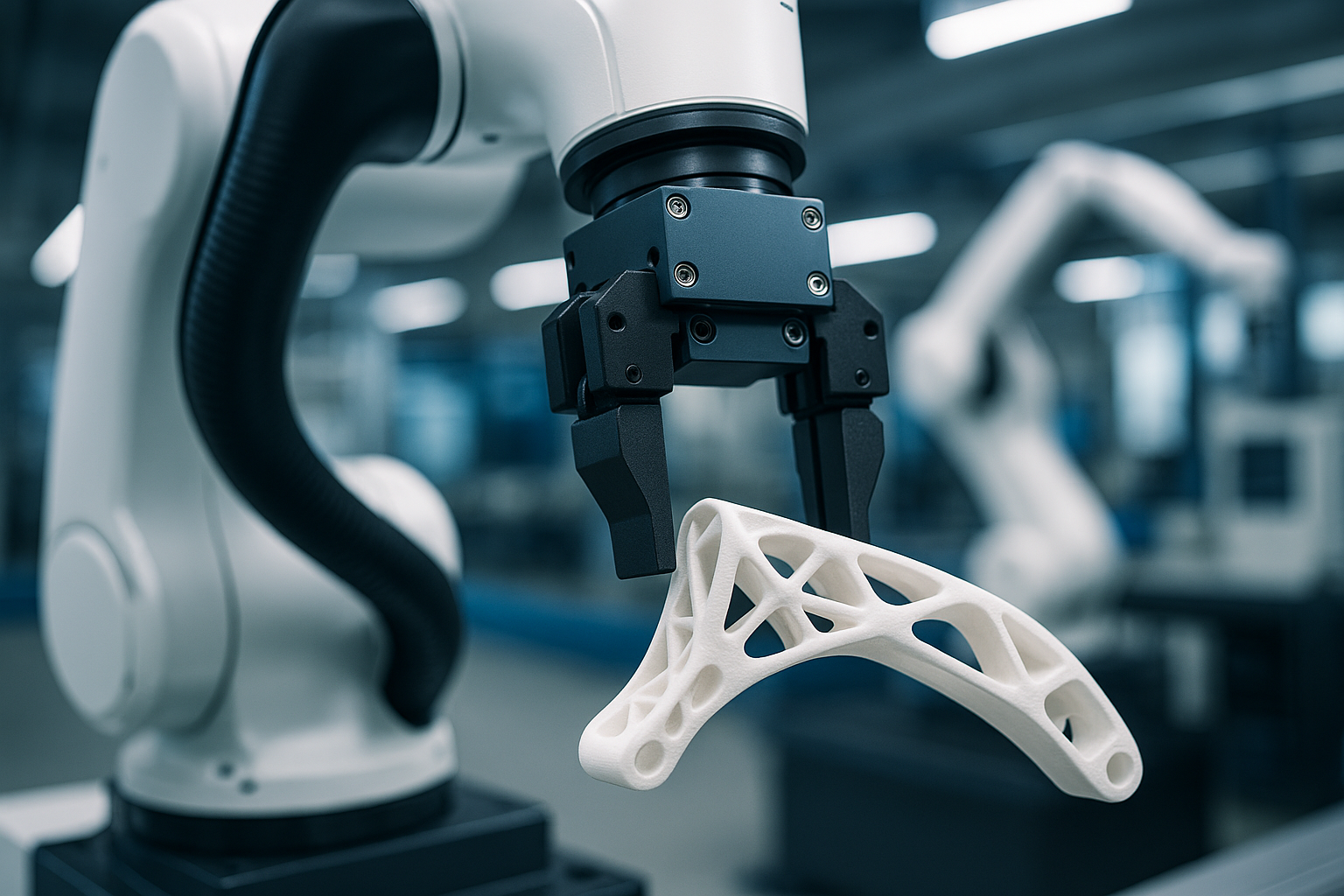

Komplexe Geometrien wie topologieoptimierte Leichtbauhalterungen.
3D-Druck SLA
Hochauflösende Design-, Mess- und Präsentationsteile.

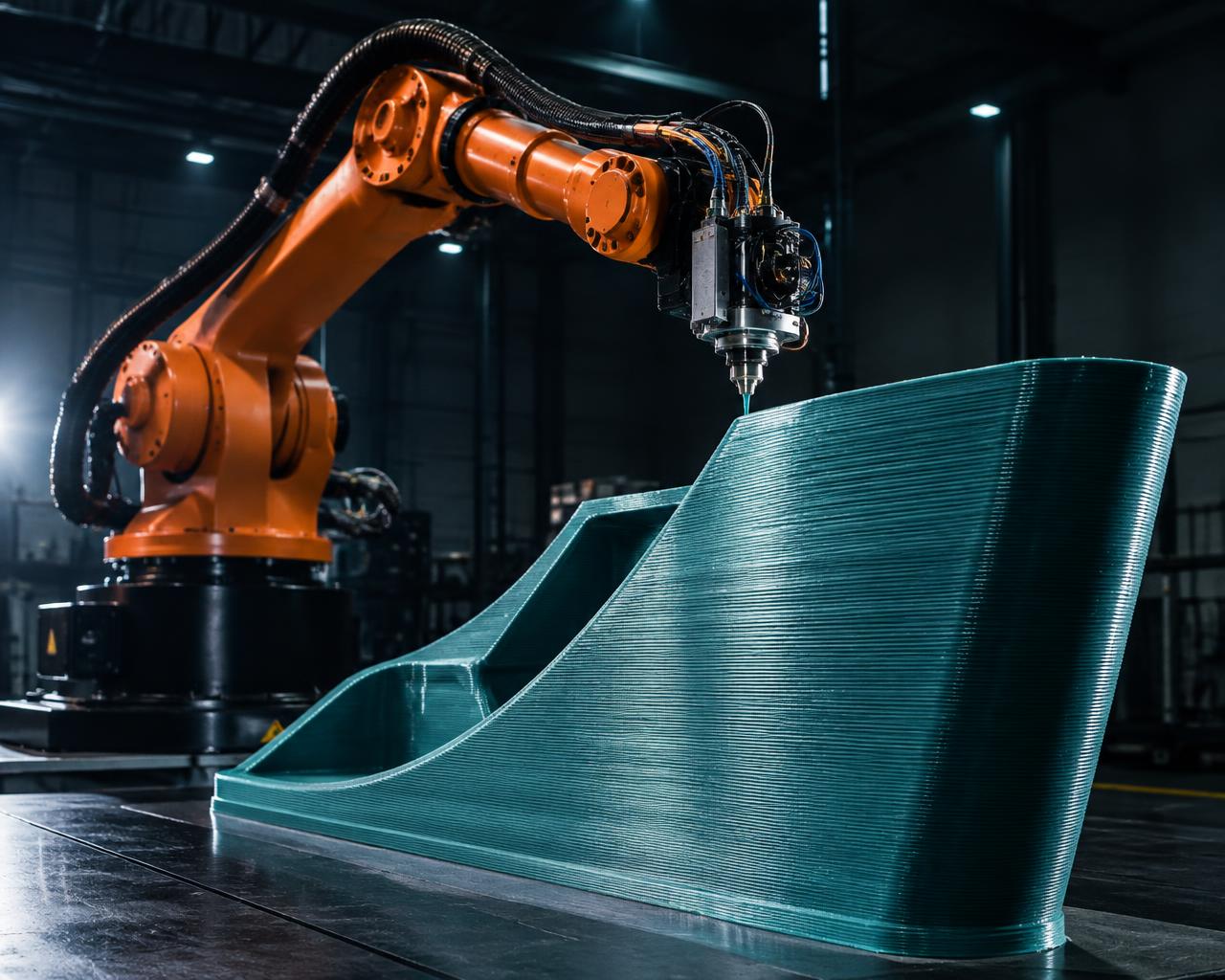

Roboter-Großformat-3D-Druck (Filament & Pellet)
Praktisch unbegrenzte Bauteilgrößen durch mehrere kooperativ arbeitende Roboter.
Standort & Maschinenpark
Heek
DEHauptsitz, Fertigung und Engineering
- Stückgewicht / Größe
- Werkstücke bis 3.000 kg; Bohrwerksbearbeitung bis X 4.500 ·
- Losgröße
- Losgröße 1 bis Kleinserie (3D-Druck bis ca. 500 Einheiten)
- Werkstoffe
- Aluminium, Stahl S235/S355, Edelstahl 1.4301/1.4571, Werkzeugstahl, Guss, Messing, Bronze, technische Kunststoffe
- DEPO Dynamic 1009 5-Achs-Bearbeitungszentrum (Rundtisch Ø 600 mm, 400 kg; 18.000 rpm)
- EMCO LINEARMILL 600 HD 5-Achs-Bearbeitungszentrum (X 600 · Y 500 · Z 500 mm)
- HURCO VMX64 3-Achs-Bearbeitungszentrum (X 1.675 · Y 860 · Z 760 mm)
- Soraluce CNC-Bohrwerk (X 4.500 · Y 1.200 · Z 1.200 mm)

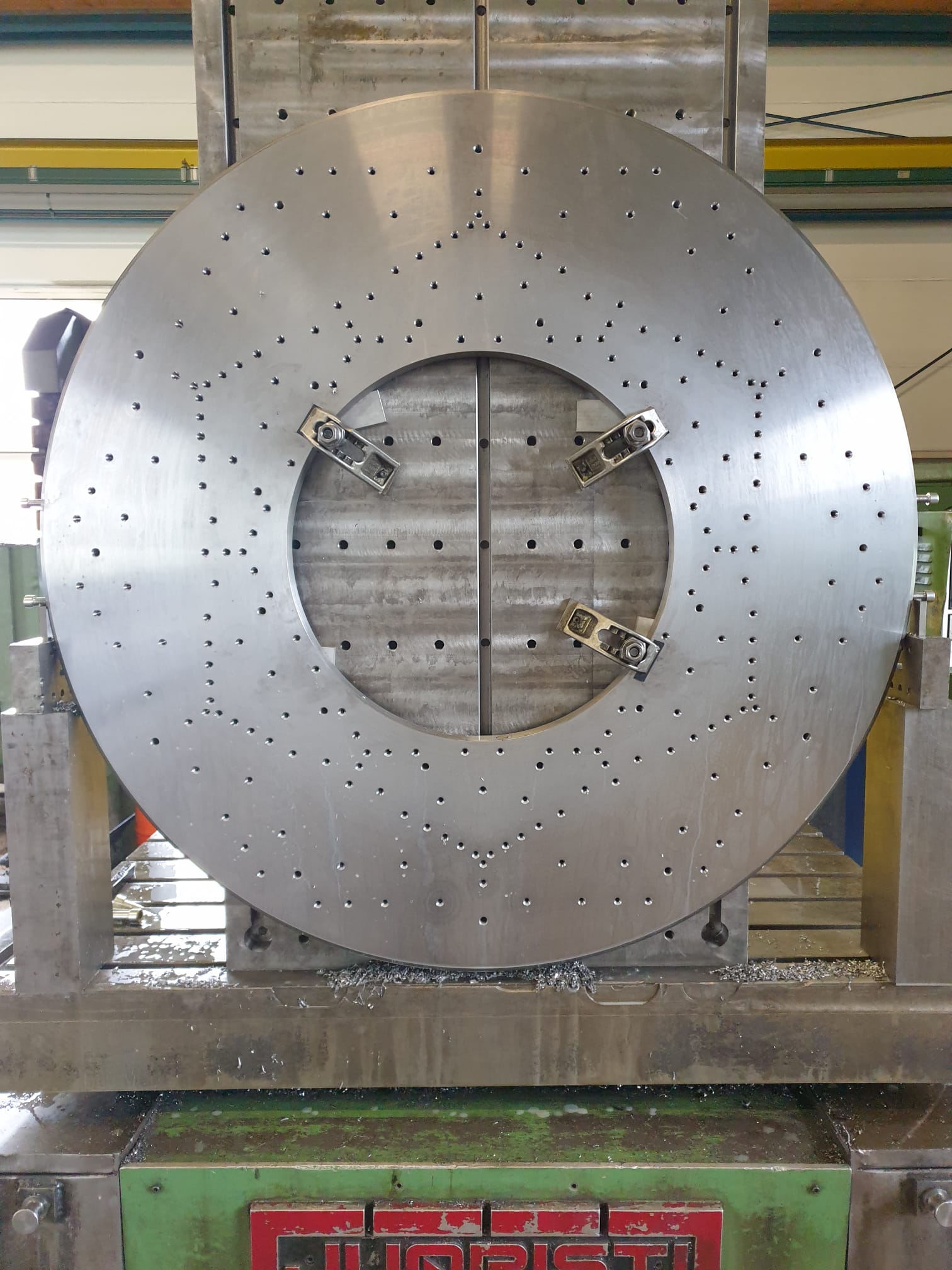

- Juaristi CNC-Bohrwerk (X 3.000 · Y 1.800 · Z 800 mm, B 360°)
- Boehringer DN820 CNC-Drehmaschine (Ø 860 × 1.100 mm, Drehlänge 3.000 mm)
- Gildemeister CTX400 CNC-Drehmaschine mit angetriebenen Werkzeugen
- Boehringer konventionelle Drehbank
- BEHRINGER 420G Bandsäge (Ø 420 mm)
- BEHRINGER SHARK 320 Halbautomat-Bandsäge (Ø 260 mm)
- FDM-3D-Drucker
- Industrieroboter für Großformat-3D-Druck (Filament & Pellet)

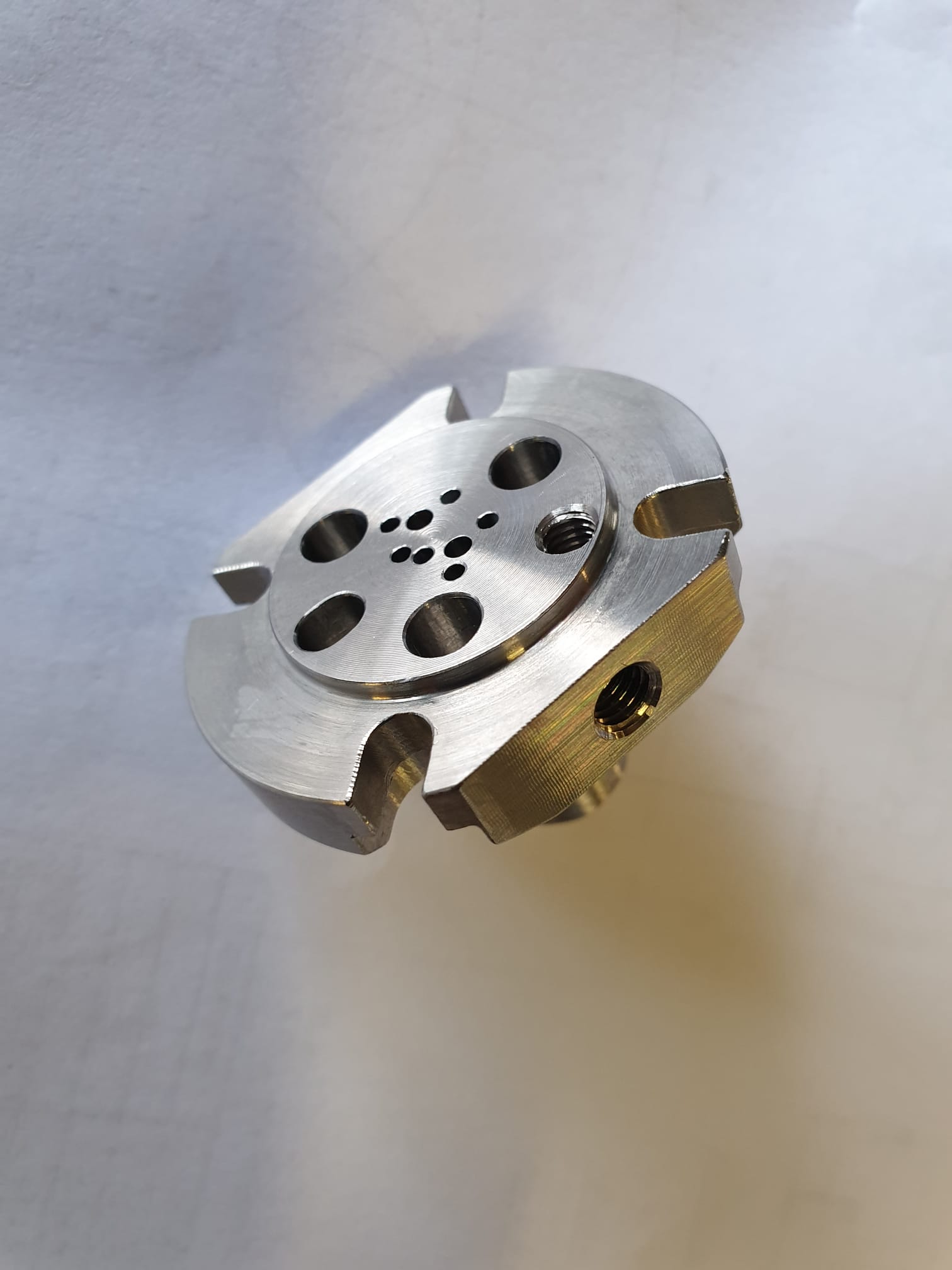

Bauteile & Leistungen

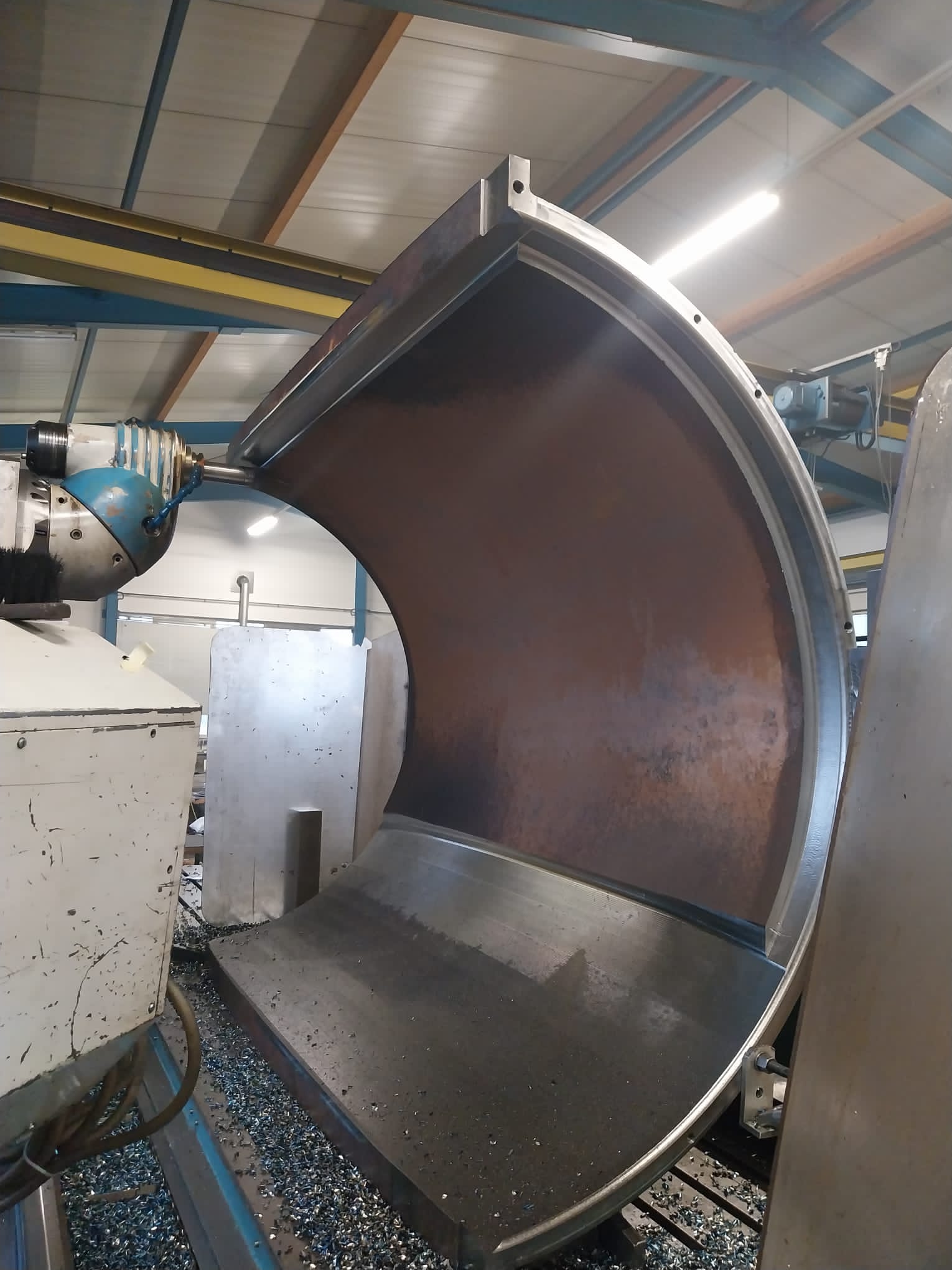

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen 5-Achs (3+2 & simultan)Zerspanung | ±0,01 mm | – | 400 kg (Rundtisch DEPO Dynamic 1009) | Losgröße 1 – Kleinserie | Aluminium, Baustahl S235, S355, Edelstahl 1.4301, 1.4571, Werkzeugstahl, Grauguss & Sphäroguss, Messing & Bronze, Kunststoffe (POM, PA, PEEK), Sonderwerkstoffe auf Anfrage |
| CNC-Fräsen 3-AchsZerspanung | ±0,01 mm | 1675 mm (X) × 860 mm (Y) × 760 mm (Z) | – | Losgröße 1 – Kleinserie | Aluminium, Baustahl S235, S355, Edelstahl 1.4301, 1.4571, Werkzeugstahl, Grauguss & Sphäroguss, Messing & Bronze, Kunststoffe (POM, PA, PEEK) |
| Bohrwerksbearbeitung (Horizontal-Bohrwerke)Zerspanung | – | 4500 mm X-Verfahrweg (Soraluce) × 1200 mm (Soraluce Y) / 1800 mm × 1200 mm (Soraluce Z) | – | Losgröße 1 | Aluminium, Baustahl, Edelstahl, Grauguss & Sphäroguss, Werkzeugstahl |
| CNC-Drehen (mit angetriebenen Werkzeugen)Zerspanung | – | 3000 mm (Boehringer DN820) × Ø 860 mm Schwingdurchmesser | – | Losgröße 1 | Aluminium, Baustahl, Edelstahl, Werkzeugstahl, Grauguss & Sphäroguss, Messing & Bronze, Kunststoffe |
| Konventionelles DrehenZerspanung | – | 1500 mm × Ø 450 mm über Bett / Ø 280 mm über | – | – | Metalle |
| Sägen & Zuschnitt (Bandsägen)Zerspanung | – | bis Ø 420 mm (BEHRINGER 420G) / Ø 260 | – | Einzelteile – Kleinserien | Metalle |
| 3D-Druck FDMAdditiv | – | – | – | 1 – ca. 500 Einheiten | PLA, PETG, TPU, PA / PA-CF, PC, ASA / ABS, weitere Engineering-Kunststoffe |
| 3D-Druck MJFAdditiv | – | – | – | – | PA12 |
| 3D-Druck SLAAdditiv | – | – | – | – | Kunststoffe |
| SLS-DruckAdditiv | – | – | – | – | PA12 |
| Großformat-3D-Druck mit Industrierobotern (Filament- & Pellet-Extrusion)Additiv | – | praktisch unbegrenzt | – | – | Standard- bis Engineering- und gefüllte Kunststoffe |
| Nachbearbeitung 3D-Druck (Schleifen, Strahlen, Lackieren, Einsatzmontage)Oberfläche | – | – | – | – | Kunststoffe |
| SchweißenFügen | – | – | – | – | Metalle |
| Montage / BaugruppenmontageMontage | – | – | – | – | – |
| Reverse Engineering / CAD-Konstruktion & MachbarkeitsprüfungEngineering | – | – | – | – | – |
| Topologieoptimierung / LeichtbauEngineering | – | – | – | – | Aluminium, Engineering-Polymere, Verbundwerkstoffe |

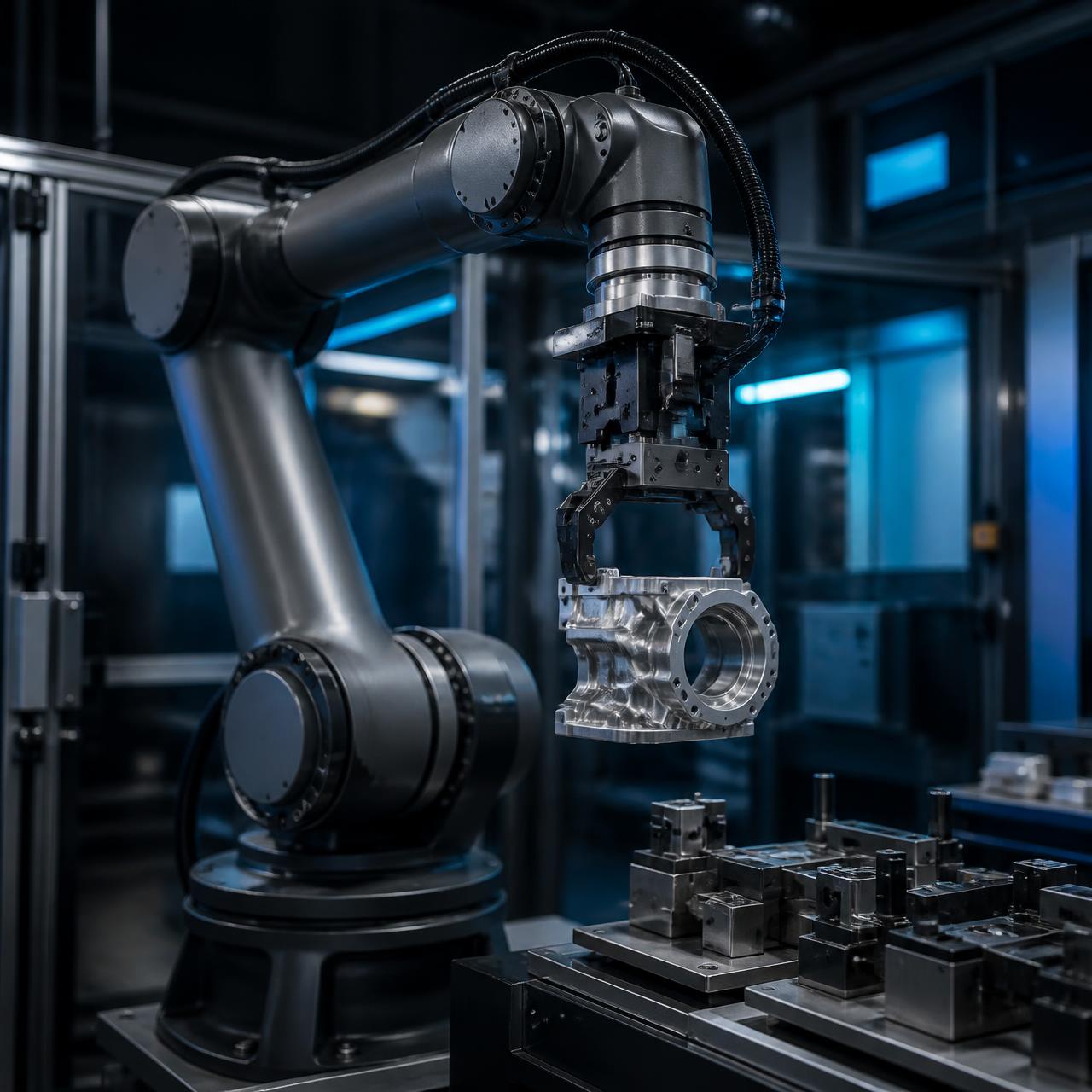

| Robotik & Automatisierung (Greifer, Vorrichtungen, Automatisierungsmodule, Retrofit,Engineering | – | – | – | – | – |
| Sondermaschinenbau / Vorrichtungen & SpannmittelEngineering | – | – | – | – | – |
12 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum | DEPO Dynamic 1009 | – | Rundtisch Ø 600 mm bis 400 kg; starrer Tisch X 1000 · Y 1080 · Z 600 mm, max. 3000 kg; 18.000 rpm | – | Heek |
| 5-Achs-Bearbeitungszentrum | EMCO LINEARMILL 600 HD | – | X 600 · Y 500 · Z 500 mm, bis 300 kg; 15.000 rpm | – | Heek |
| 3-Achs-Bearbeitungszentrum | HURCO VMX64 | – | X 1675 · Y 860 · Z 760 mm | – | Heek |
| CNC-Bohrwerk | Soraluce | – | Verfahrwege X 4500 · Y 1200 · Z 1200 mm | – | Heek |
| CNC-Bohrwerk | Juaristi | – | X 3000 · Y 1800 · Z 800 mm, W 800 mm, B 360° drehbar | – | Heek |
| CNC-Drehmaschine | Boehringer DN820 | – | Schwingdurchmesser Ø 860 mm × 1100 mm mit Planscheibe; Drehlänge max. 3000 mm bei Ø 480 mm | – | Heek |
| CNC-Drehmaschine mit angetriebenen Werkzeugen | Gildemeister CTX400 | – | Schwingdurchmesser max. Ø 500 mm; Drehdurchmesser max. 270 mm bei 500 mm Länge | – | Heek |
| Konventionelle Drehbank | Boehringer | – | Schwingdurchmesser max. Ø 450 mm, über Support 280 mm; Drehlänge max. 1500 mm | – | Heek |
| Bandsäge | BEHRINGER 420G | – | Sägeschnitte bis Ø 420 mm | – | Heek |
| Halbautomat-Bandsäge | BEHRINGER SHARK 320 | – | Sägeschnitte bis Ø 260 mm | – | Heek |
| FDM-3D-Drucker | – | – | – | – | Heek |
| Industrieroboter für Großformat-3D-Druck (Filament- & Pellet-Extrusion) | – | mehrere | praktisch unbegrenzt | – | Heek |
Zusatzleistungen
Qualität & Messung
Auf Anfrage liefert 3-D.services Messprotokolle, Erstmusterprüfungen und Sonderdokumentation; Toleranzen bis ±0,01 mm werden nach Zeichnung gefertigt.
| Nachweis | Heek |
|---|---|
| Messprotokolle & Erstmusterprüfung | |
| ISO 9001 |
Unternehmenshistorie
- 2017
Gründung der 3-D.services GmbH; Aufbau des eigenen Maschinenparks
