Hochwertige Laminationsplatten, Sicherheitsgravuren und Plasma-Beschichtungen für die Smartcard- und ID-Dokumentenproduktion.
4Plate GmbH
Wuppertal, Deutschland · Berne, Schweiz · La Garenne-Colombes, Frankreich · Chelles, FrankreichNeu auf Amplifa
Über 4Plate
4Plate ist eine im Jahr 2014 in Wuppertal gegründete Gruppe, die als Joint Venture von C.T.LAY (Italien), Pro Gravur (Schweiz) und PlascoTec (Deutschland) entstanden ist. Die Gruppe liefert die gesamte Wertschöpfungskette für Laminationsplatten: von der Plattenproduktion über die Gravur von Sicherheitsmerkmalen bis zur Oberflächenvergütung und plasma-basierten Beschichtung. Gefertigt wird in Edelstahl (4STEEL, 0,6/0,8/1 mm), gehärtetem Edelstahl (EXTREMESTEEL bis 500 HV) sowie vernickeltem/chromatiertem Messing (4BRASS, ca. 400 HV). Zum Portfolio gehören Sicherheitsgravuren wie MLI/CLI-Linsen, Microtext ab 15/20 µm, Braille nach ISO-Standard, Guilloche und 3D-Formen von 50–100 µm Höhe, Plasma-Beschichtungen (4SLIDE, 4FLEX, 4SAM-DLC) sowie Kassettensysteme und Presspads für Laminationspressen. Die Gruppe agiert über 35 Jahre im Markt und beliefert weltweit die Smartcard- und ID-Dokumentenindustrie. Produktionsstandorte befinden sich in Deutschland, der Schweiz und Frankreich; 2026 wurde das Unternehmen durch Pro Gravur und PlascoTec neu ausgerichtet.
- Standort
- Wuppertal
- Verfahren
- Lamination plates (Stahl-Laminierplatten, Oberflächen mirror/silk/matt), Gravurtechnik & Sicherheitsmerkmale (MLI/CLI/Lenses, Microtext, Braille, Guilloche, 3D-Formen), Plasma-Beschichtung (4SLIDE Anti-Stick, 4FLEX, 4SAM DLC), Oberflächenvergütung / Härtung (EXTREMESTEEL, gehärteter Edelstahl bis 500 HV), Cassette-Systeme & Presspads für Laminierpressen, Laser-Gravur von Linsen (Labor), Optical Artwork Creation (Grafikdesign), Laminationsplatten aus Edelstahl (4STEEL) und gehärtetem Edelstahl (EXTREMESTEEL)
- Werkstoffe
- 4STEEL – Edelstahl Laminierplatten (0,6 / 0,8 / 1 mm), EXTREMESTEEL – gehärteter Edelstahl (bis 500 HV), 4BRASS NI/CR – Messing, vernickelt/chromatiert (~400 HV), Aluminium (4KSET / Cover Plates), Yamauchi Pad KN22 (PVC-Karten-Laminierung, bis 180°C), Yamauchi Pad YOM02 (PC/eDP-Karten, bis 250°C), Polycarbonat (Laminationsprozess für PC-Karten), Edelstahl-Laminierplatten (0,6 / 0,8 / 1 mm)
- Zertifikate
- INTERGRAF 15374:2023
- Gegründet
- 2014
- Branchen
- Smartcard-Produktion, ID-Dokumente (Reiseausweise, Polycarbonat-Karten, Datapages)
- 01
Plattenproduktion
- 02
Gravur von Sicherheitsmerkmalen
- 03
Oberflächenvergütung / Härtung
- 04
Plasma-Beschichtung
- 05
Montage von Kassettensystemen und Presspads
- 06
Qualitätsprüfung im eigenen Labor
Werkstoffe & Verfahren

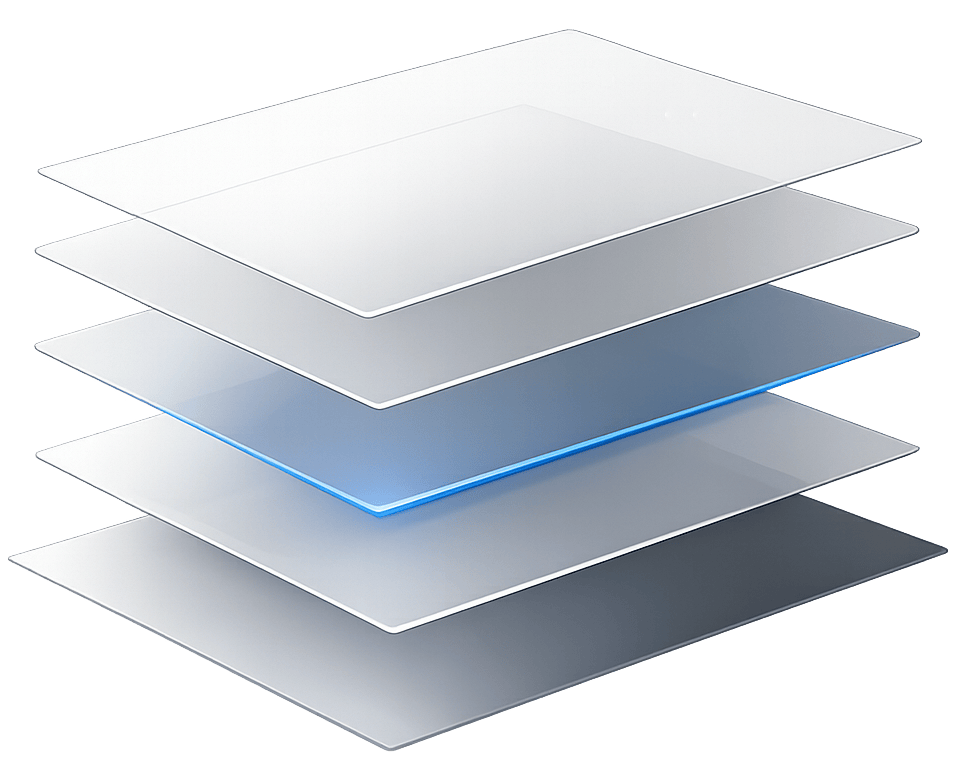

Edelstahl-Laminierplatten (0,6 / 0,8 / 1 mm)
Standardmaterial für alle Sicherheitsmerkmale, erhältlich in Oberflächen von Spiegelglanz bis Matt.
Gehärteter Edelstahl (bis 500 HV)
Hohe Kratzresistenz und längere Standzeit im Kartendruck-Umfeld.
Messing, vernickelt/chromatiert (~400 HV)
Für sehr feine Gravuren und mikrotechnische Anwendungen mit hoher Zyklenzahl.
Aluminium (4KSET / Cover Plates)
Werkstoff für Kassettensysteme und Cover Plates, mit oder ohne Beschichtung.
Yamauchi Presspad KN22 (bis 180 °C)
Presspad für PVC-Karten-Laminierung ohne Silikonkautschuk.
Yamauchi Presspad YOM02 (bis 250 °C)
Für PC-/eDP-Karten mit patentierter „Air-Bubbles“-Dämpfungsstruktur.
Polycarbonat
Laminationsprozess für PC-Karten und ID-Dokumente.
Plasma-Beschichtung (4SLIDE, 4FLEX, 4SAM)
Anti-Stick- und DLC-Beschichtungen für reduzierte Zyklenzeiten, weniger Folienreste und längere Plattenlebensdauer.
Standorte

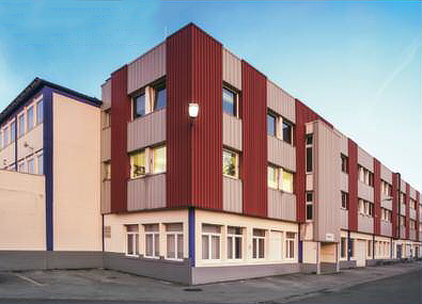

Wuppertal
DEProduktion und Hauptsitz 4Plate GmbH
- Werkstoffe
- Edelstahl, Messing, Aluminium
- Plasma-Beschichtungsanlage
- 3D-Mikroskop
- Labor-Laminierpresse

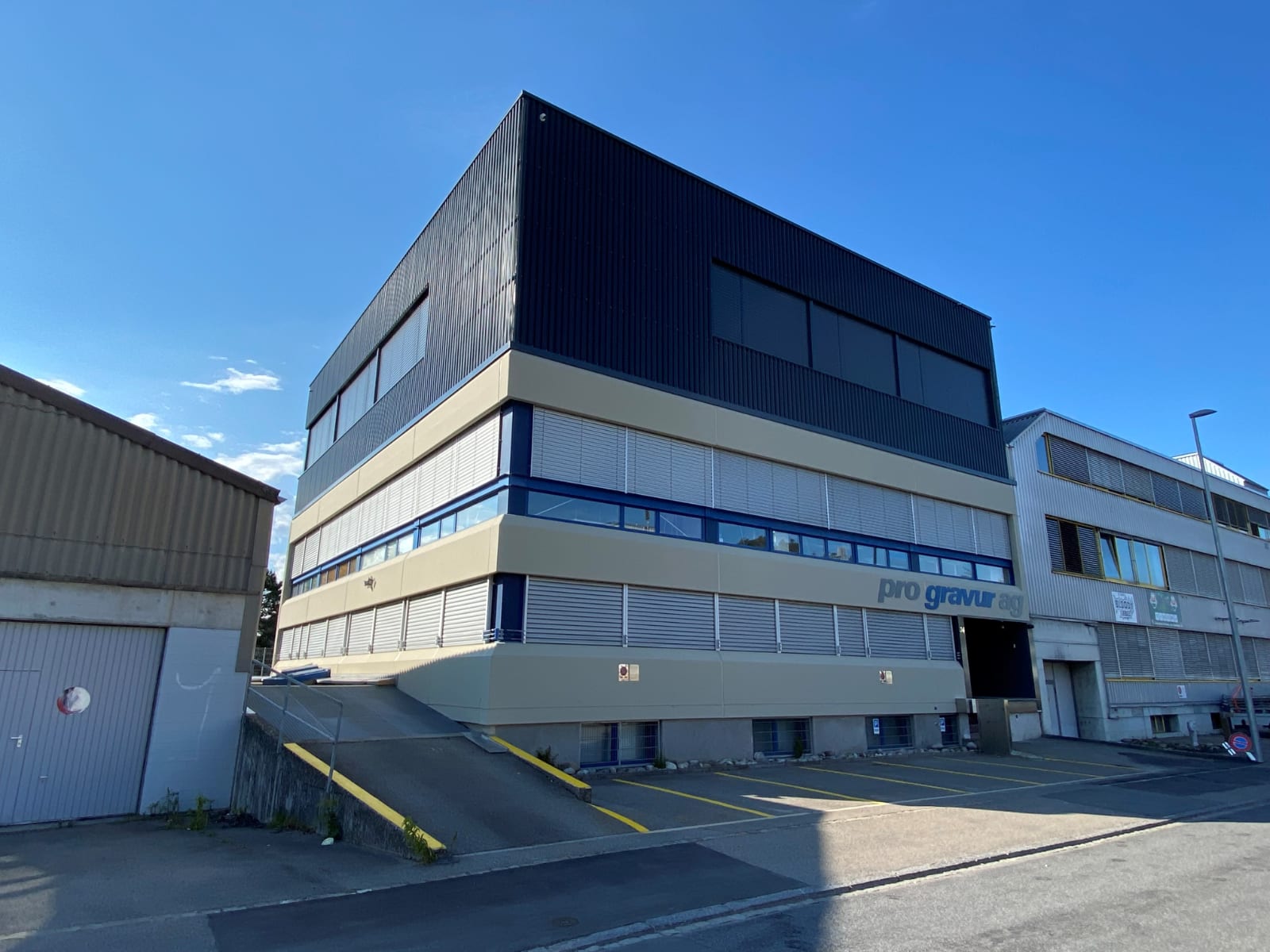

Berne
CH4Plate by Pro Gravur AG – Sicherheitsgravur
- Werkstoffe
- Edelstahl, Messing
- Laser für Linsen-Gravur

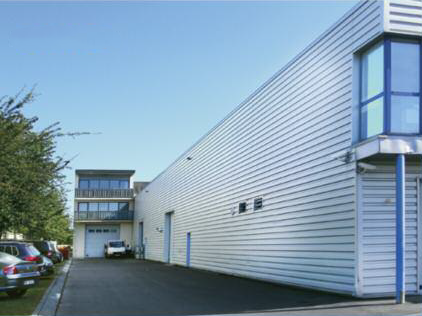

La Garenne-Colombes
FR4Plate France / Alteaminox
Chelles
FRAtelier / Produktionsstandort
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Lamination plates (Stahl-Laminierplatten, Oberflächen mirror/silk/matt)Oberfläche | – | – | – | – | Edelstahl |
| Gravurtechnik & Sicherheitsmerkmale (MLI/CLI/Lenses, Microtext, Braille, Guilloche, 3D-Formen)Fügen | 15/20 µm Schriftbreite Microtext; 3D-Formen 50–100 µm Höhe | – | – | – | Edelstahl, Messing |
| Plasma-Beschichtung (4SLIDE Anti-Stick, 4FLEX, 4SAM DLC)Oberfläche | – | – | – | – | Edelstahl |
| Oberflächenvergütung / Härtung (EXTREMESTEEL, gehärteter Edelstahl bis 500 HV)Wärmebehandlung | – | – | – | – | Edelstahl |
| Cassette-Systeme & Presspads für LaminierpressenMontage | – | – | – | – | Aluminium, Edelstahl |
| Laser-Gravur von Linsen (Labor)Prüfung | – | – | – | – | Edelstahl |
| Optical Artwork Creation (Grafikdesign)Engineering | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3D-Mikroskop | – | – | – | – | – |
| Laser für Linsen-Gravur | – | – | – | – | – |
| Labor-Laminierpresse | – | – | – | – | – |
| Rauheitsmessgerät | – | – | – | – | – |
| Glossmeter | – | – | – | – | – |
| Calo-Tester | – | – | – | – | – |
| Adhäsionstester | – | – | – | – | – |
| Plasma-Beschichtungsanlage | – | – | – | – | – |
Zusatzleistungen
Qualität

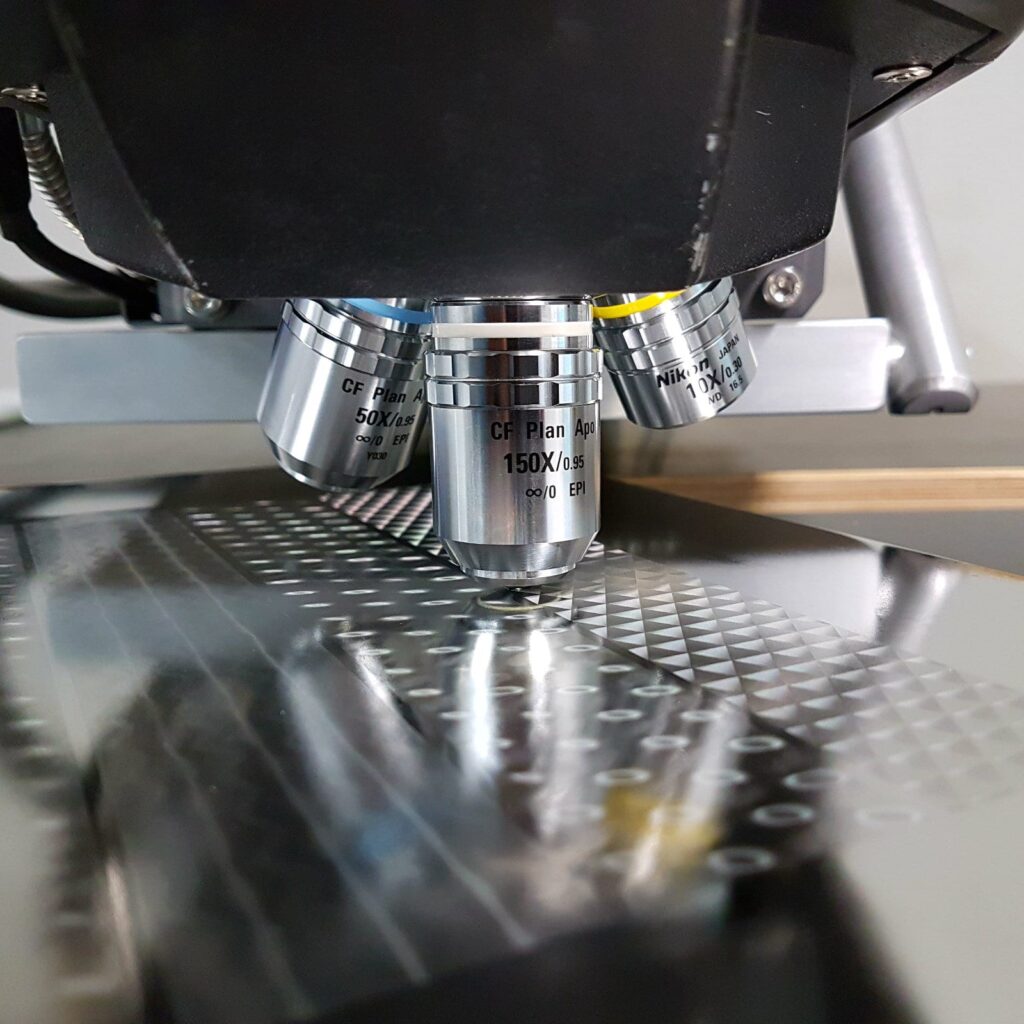

Die Gruppe arbeitet mit modernster Prüftechnik: Das Labor ist mit 3D-Mikroskop, Rauheitsmessgerät, Glossmeter, Calo-Tester, Adhäsionstester und freier Oberflächenenergie-Messung ausgestattet. Sicherheitsmerkmale im Mikronbereich werden nach strengen Verfahren kontrolliert; der Sicherheitsproduktionsstandort ist nach INTERGRAF 15374:2023 zertifiziert.
| Nachweis | Wuppertal |
|---|---|
| INTERGRAF 15374:2023 |
Historie
- 2014
Gründung in Wuppertal (Deutschland) als Joint Venture von C.T.LAY (Italien), Pro Gravur (Schweiz) und PlascoTec (Deutschland) zur Produktion von Hochtechnologie-Laminationsplatten
- 2026
4Plate fokussiert und restrukturiert durch Pro Gravur und PlascoTec
Über 35 Jahre Markterfahrung (4Plate by Pro Gravur AG) und über 30 Jahre Plasma-Oberflächentechnik-Expertise (PlascoTec)
