Präzisions-CNC-Zerspanung: Dreh- und Frästeile, Schweißen (EN 15085-2 CL1) und Baugruppenmontage für Industrie und Medizintechnik
Abraham GmbH
Burgthann-OberferriedenNeu auf Amplifa
Über Abraham CNC
Die Abraham GmbH (ABRAHAM-CNC) ist ein mittelständischer Lohnfertiger aus Burgthann-Oberferrieden in Bayern und produziert seit 1990 Dreh- und Frästeile in höchster Präzision. Das Unternehmen bearbeitet nahezu alle gängigen Werkstoffe von Stahl, Edelstahl und Aluminium über Kupfer, Messing und Bronze bis hin zu Titan, Wolfram, Kunststoffen, Guss und Sonderlegierungen. Der moderne Maschinenpark umfasst CNC-Drehmaschinen und Langdrehautomaten von OKUMA und Citizen, 5-Achs-Bearbeitungszentren von HELLER und DECKEL-MAHO sowie Leit- und Zugspindeldrehmaschinen für einzelne Teile bis zu großen Abmessungen. Zur Wertschöpfung gehören Schweißen mit CL1-Zulassung nach EN 15085-2, Löten, Wärmebehandlung, Oberflächenbeschichtungen (u. a. KTL, Pulverbeschichtung, Geomet, Dacromet, Teflon) sowie die Montage einbaufertiger Baugruppen. Kunden kommen aus Bahntechnik, Medizintechnik, Laser- und Forschungstechnik und dem Industriemotorenbau; die Lieferung erfolgt laut Eigendarstellung weltweit. Über Kanban- und Konsilager mit kommissionierten Sätzen versorgt Abraham CNC seine Kunden mit Serienkomponenten. Die Qualitätssicherung arbeitet mit klimatisiertem Messraum und zwei Zeiss-Koordinatenmessmaschinen.
- Standort
- Burgthann-Oberferrieden
- Verfahren
- CNC-Drehen (Drehteile), CNC-Fräsen (Frästeile), Schweißen (CL1 Zulassung nach EN 15085-2), Löten, Wärmebehandlung, Oberflächenbeschichtungen (Galvanisch, chemisch, Lackierung, KTL, Pulverbeschichtung, Geomet,, Baugruppenmontage (komplette Baugruppen, einbaufertig), Qualitätsmanagement / Koordinatenmessung
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Messing, Bronzen, Kunststoffe, verstärkte Materialien
- Zertifikate
- EN 15085-2 CL1 (Schweißzulassung), EN 15085-2 (Schweißen, CL1), ISO 9001
- Gegründet
- 1990
- Branchen
- Bahntechnik/Bahnantrieb, Medizintechnik, Laser- und Forschungstechnik, Industriemotoren, Maschinenbau, Medizintechnik (Kernspintomographen, Röntgenstrahler)
- 01
CNC-Drehen und CNC-Fräsen
- 02
Schweißen/Löten (EN 15085-2 CL1)
- 03
Wärmebehandlung
- 04
Oberflächenbeschichtung
- 05
Baugruppenmontage
- 06
Qualitätsprüfung (Koordinatenmesstechnik)
- 07
Kanban/Konsilager
Standorte

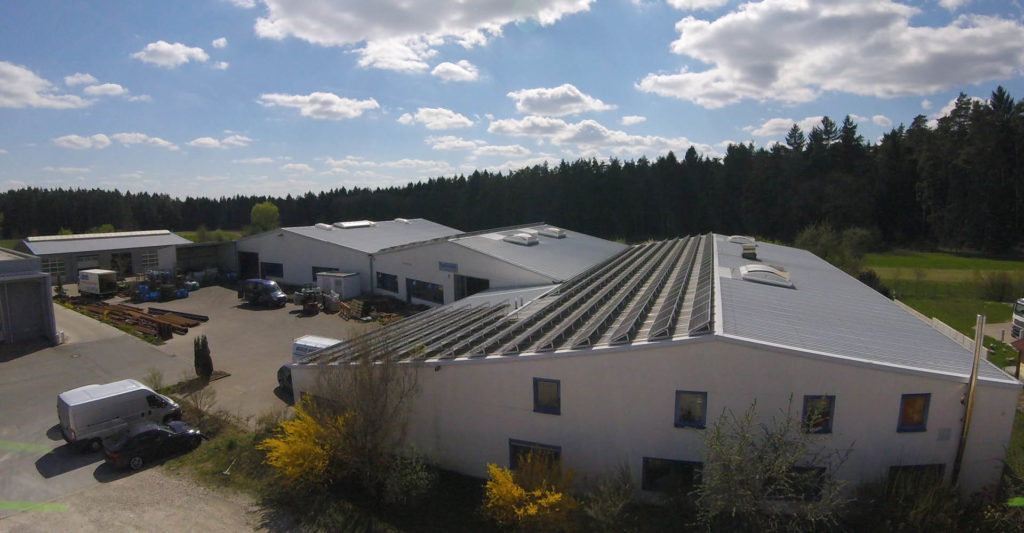

Burgthann-Oberferrieden
DEHauptsitz und Produktion
- Losgröße
- Kleine Stückzahlen bis mittlere Serien
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kupfer, Messing, Bronzen, Kunststoffe, Titan, Wolfram, Sonderlegierungen, Guss
- OKUMA CNC-Drehmaschinen (LB45-MYC2000, LB45-C2000, LB400M-C1250, LB4000M-C750, LU4000 EX, LU3000, LB3000 EX2, LB300, LB15 II)
- Citizen Langdrehautomaten C16 VII (2x) und L32 X
- HELLER Universal-Bearbeitungszentren FP 6000 (2x), FP 4000, HF 3500 (5-Achs)
- DECKEL-MAHO DMF 360/11 linear, DMC 100 H duo Block, DMC 60 T (2x), DMU 35 M
- OKUMA MA 40 HA, MB 4000H, MB-66VA
- 2x Leit- und Zugspindeldrehmaschine
- Zeiss Koordinatenmessmaschinen Contura 7/10/6 und Contura 12/24/10 active
- Profilprojektor Mitutoyo PJ H3010 FT2

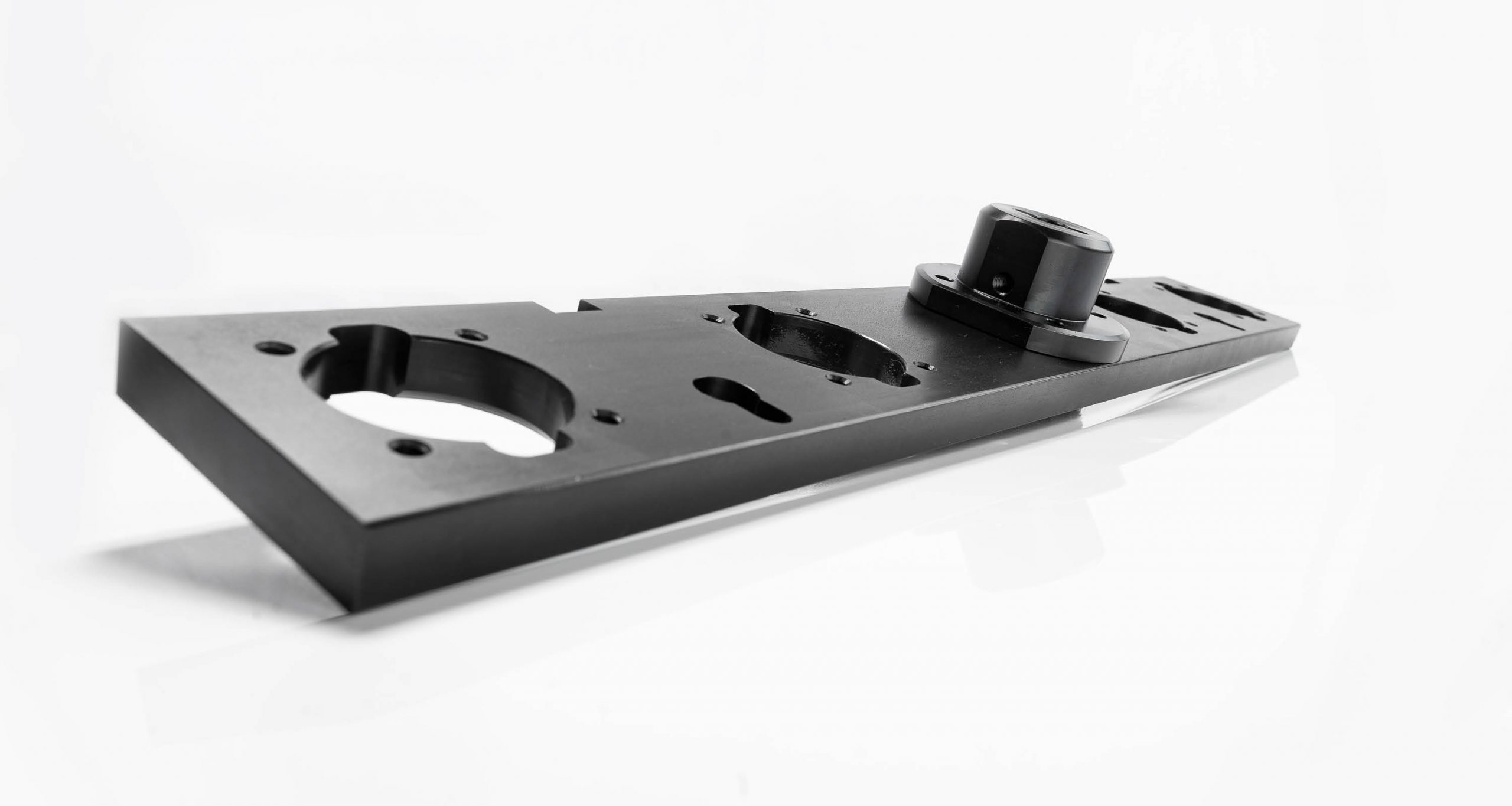

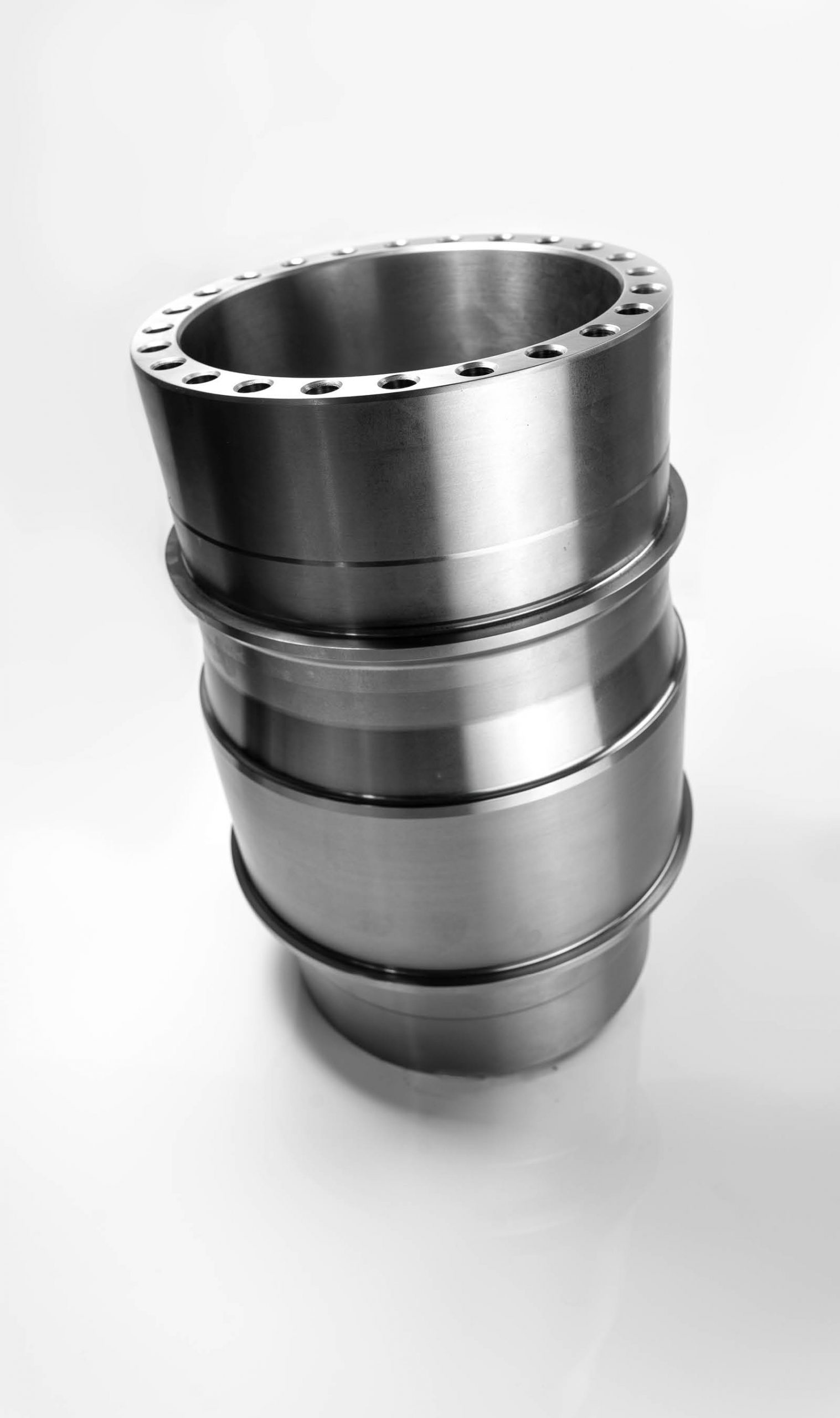

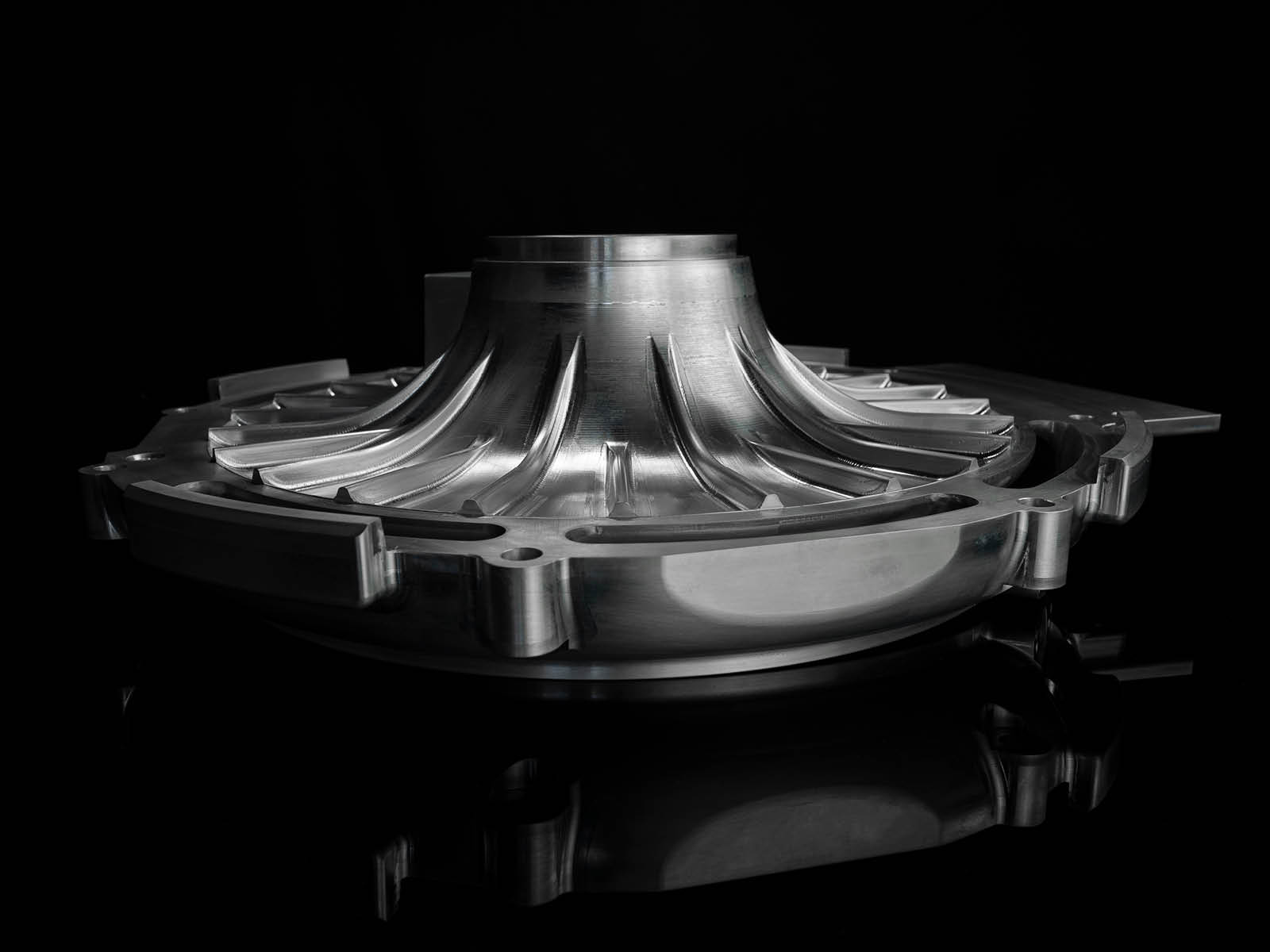

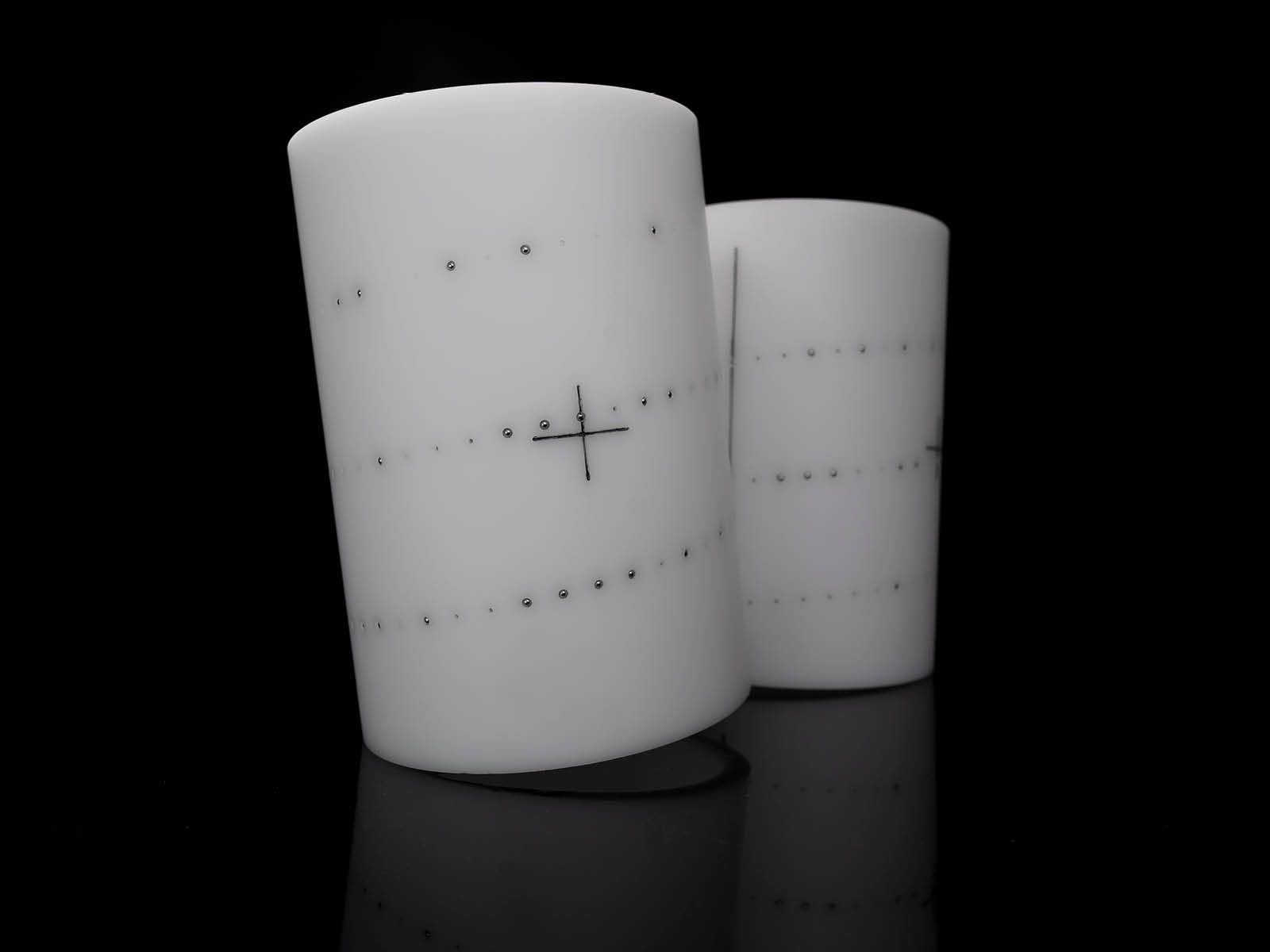

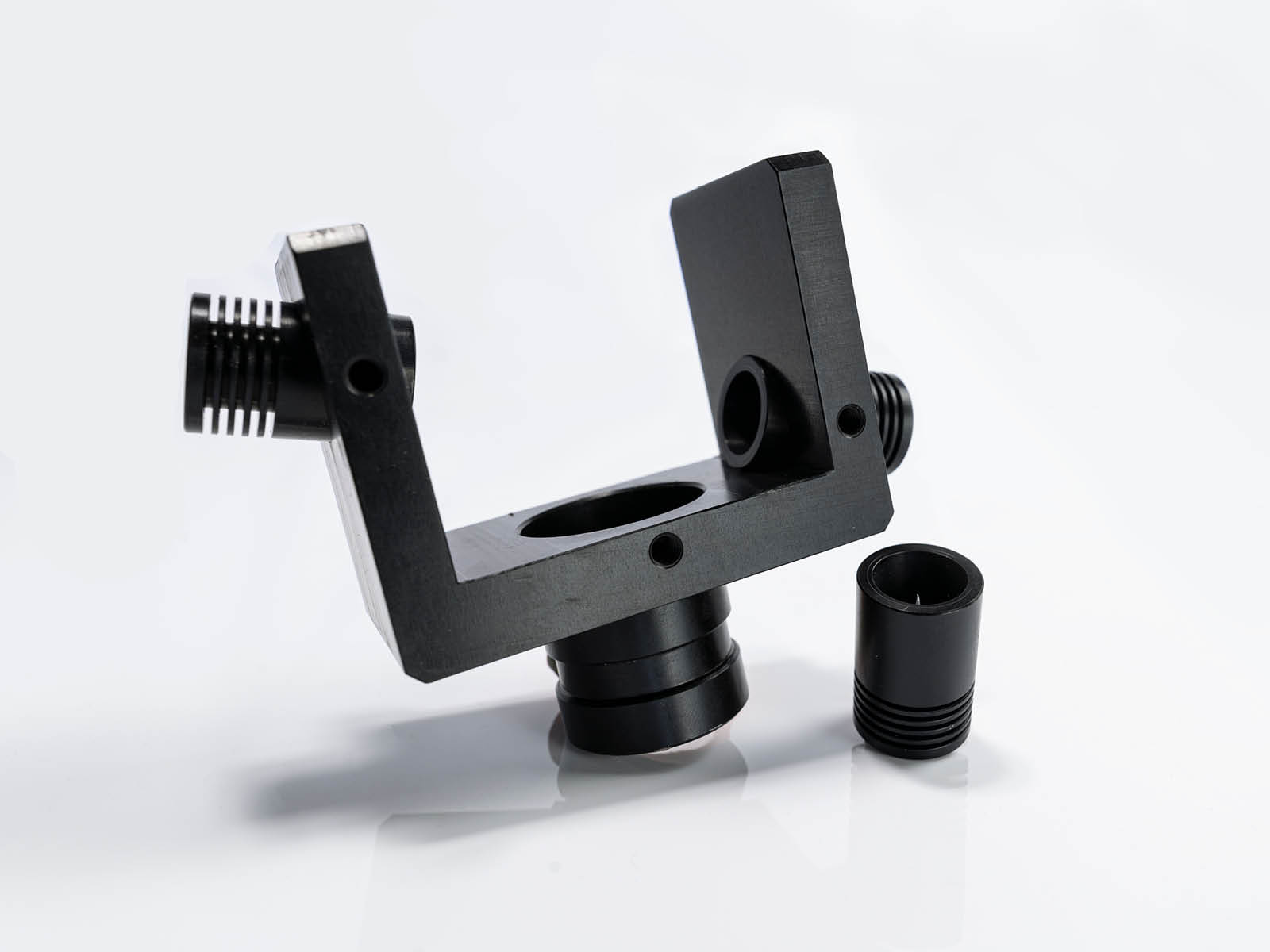

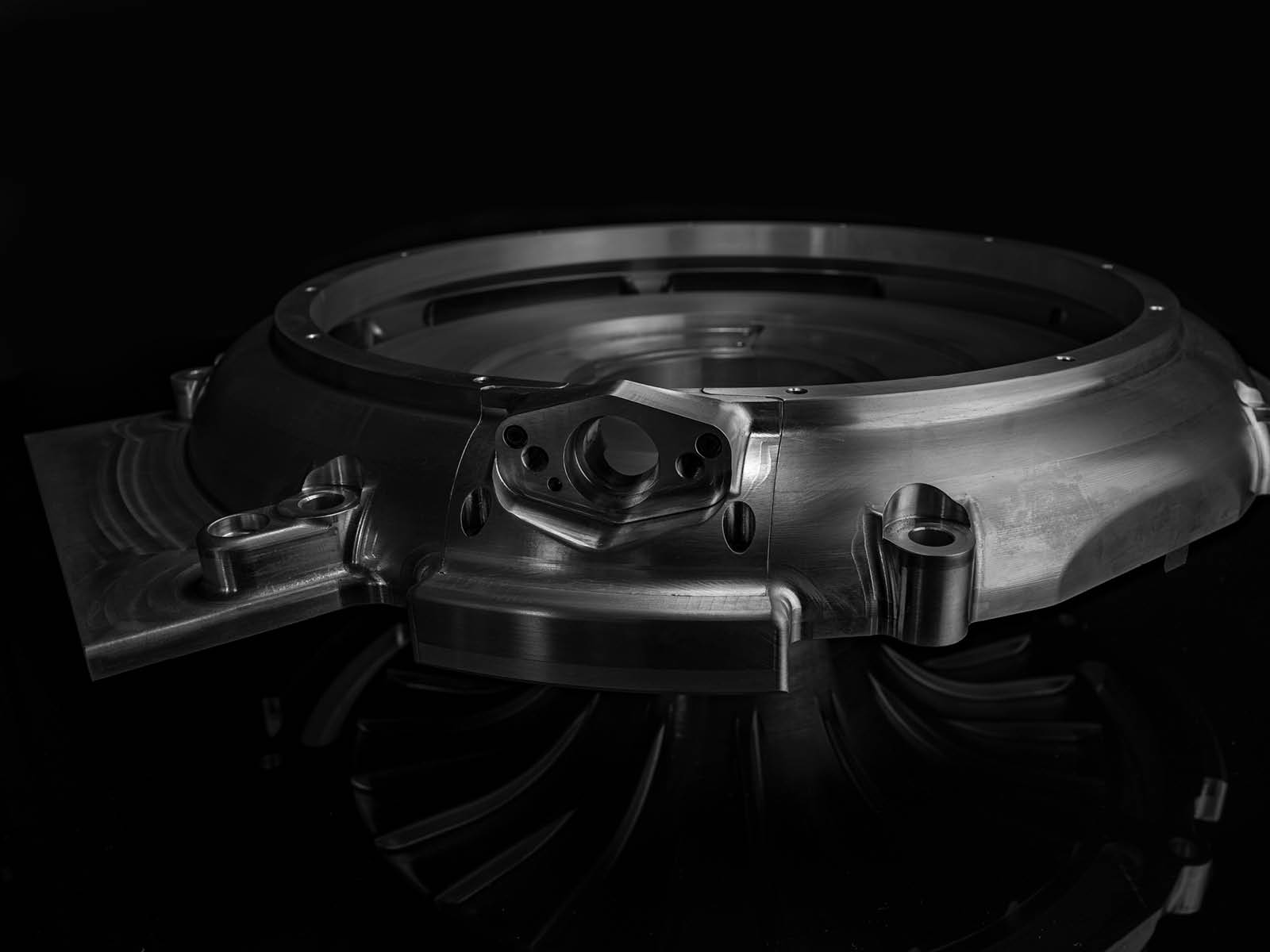

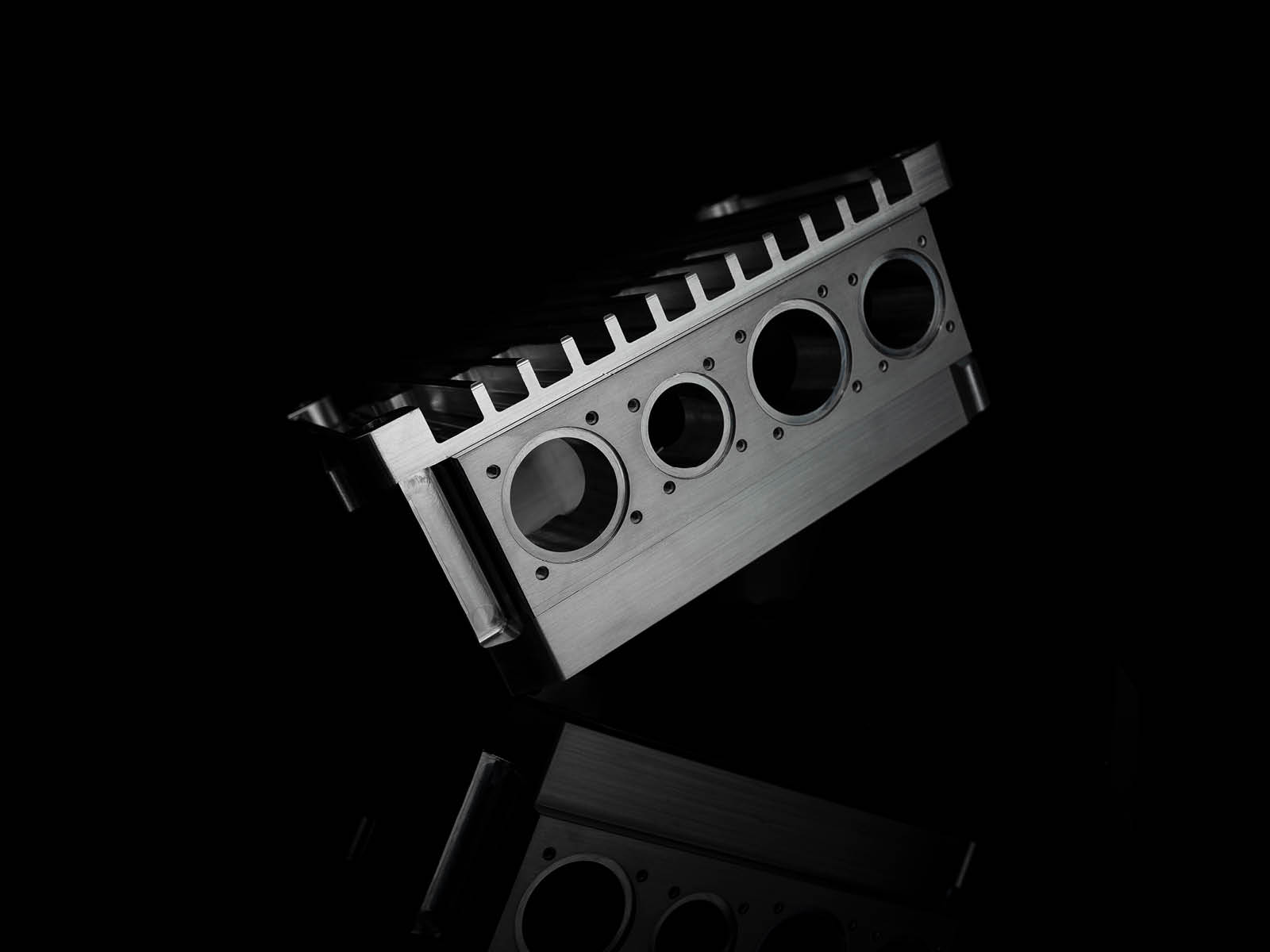

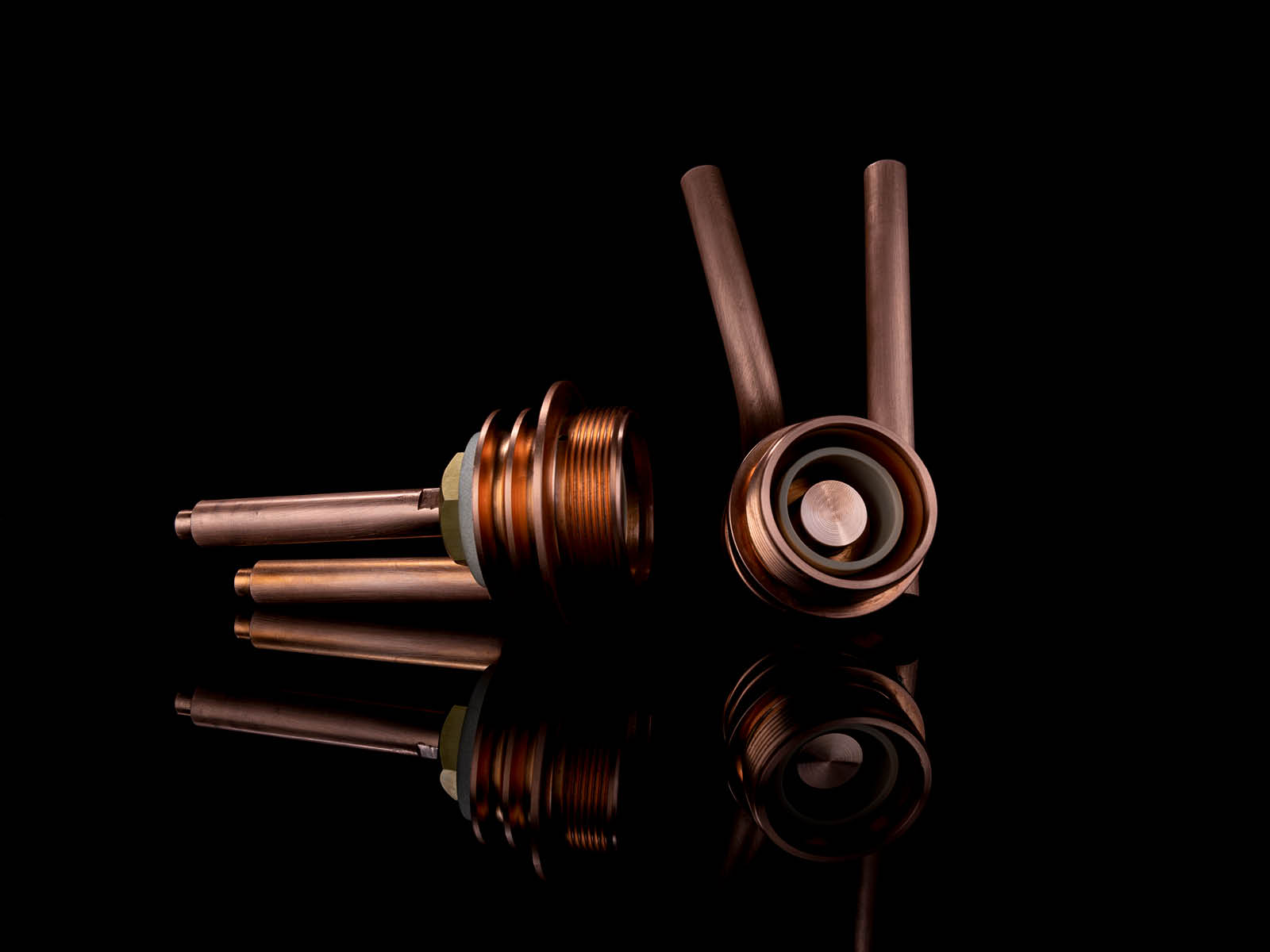

Bauteile

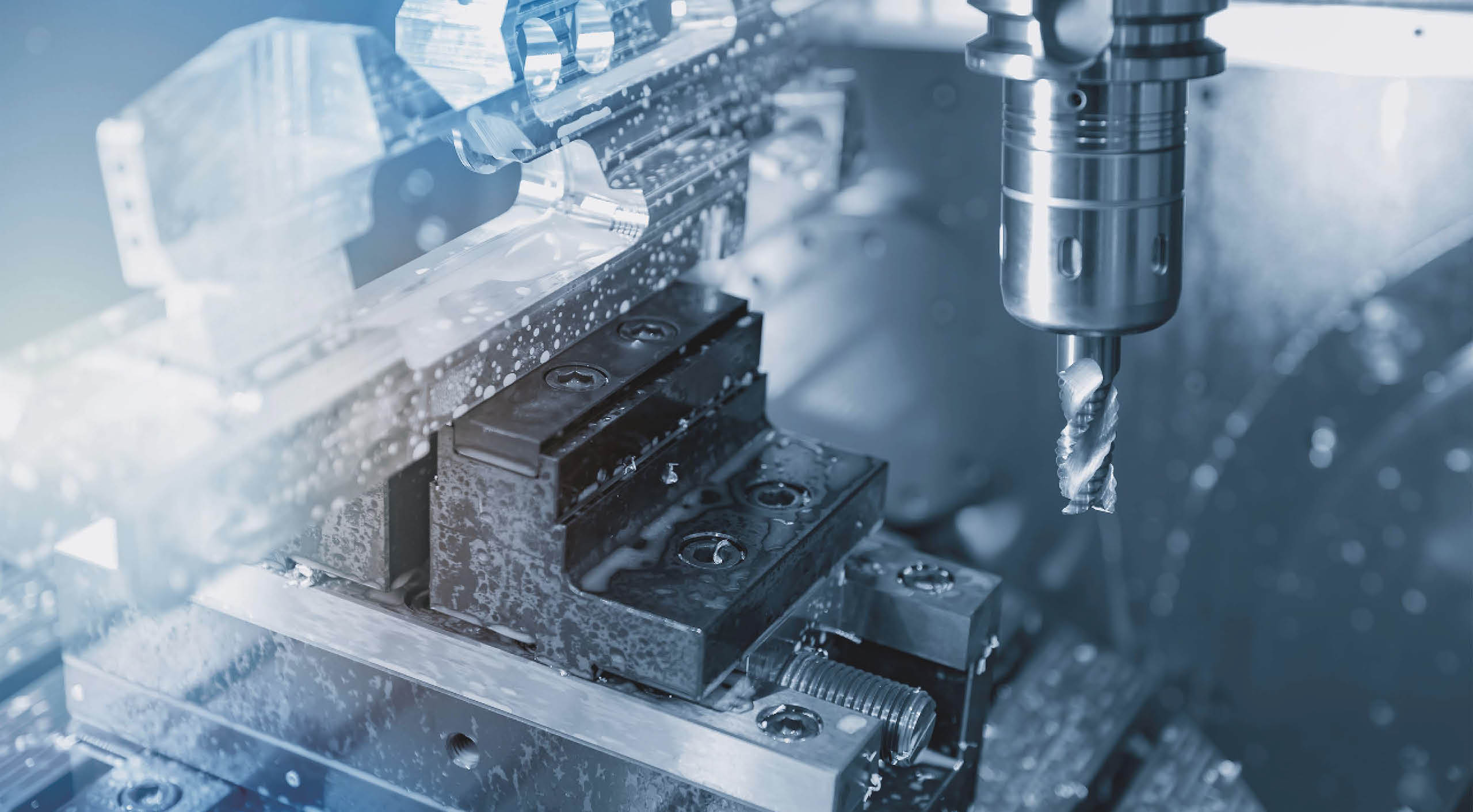

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Drehteile)Zerspanung | – | – | – | kleine Stückzahlen – mittlere Serien | Stahl, Edelstahl, Aluminium, Kupfer, Messing, Bronzen, Kunststoffe, verstärkte Materialien, Titan, Wolfram, Sonderlegierungen |
| CNC-Fräsen (Frästeile)Zerspanung | – | – | – | kleine Stückzahlen – mittlere Serien | Stahl, Edelstahl, Aluminium, Kupfer, Messing, Bronzen, Kunststoffe, verstärkte Materialien, Titan, Wolfram, Sonderlegierungen |
| Schweißen (CL1 Zulassung nach EN 15085-2)Fügen | – | – | – | – | – |
| LötenFügen | – | – | – | – | – |
| WärmebehandlungWärmebehandlung | – | – | – | – | – |
| Oberflächenbeschichtungen (Galvanisch, chemisch, Lackierung, KTL, Pulverbeschichtung, Geomet,Oberfläche | – | – | – | – | – |
| Baugruppenmontage (komplette Baugruppen, einbaufertig)Montage | – | – | – | – | – |
| Qualitätsmanagement / KoordinatenmessungPrüfung | – | – | – | – | – |
| Laserteile (in Zusammenarbeit mit Partnern)Zerspanung | – | – | – | – | – |
| Wasserstrahlschneiden (in Zusammenarbeit mit Partnern)Zerspanung | – | – | – | – | – |
| Brennteile (in Zusammenarbeit mit Partnern)Zerspanung | – | – | – | – | – |
| Stanzteile (in Zusammenarbeit mit Partnern)Umformung | – | – | – | – | – |
| Geätzte Dünnbleche (in Zusammenarbeit mit Partnern)Oberfläche | – | – | – | – | – |
| Gravuren, Laserbeschriftung und Druck (in Zusammenarbeit mit Partnern)Oberfläche | – | – | – | – | – |
| Kanban/Konsilager mit kommissionierten SätzenEngineering | – | – | – | – | – |
| Gewindeschneiden (drehmomentgeregelt, M2 bis M12)Zerspanung | – | – | – | – | Stahl |
27 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | OKUMA LB45-MYC2000 | 1 | Durchmesser 660 x 2000 mm, max. 800 mm Durchmesser; C- und Y-Achse +150/-100 mm | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LB45-C2000 | 1 | Durchmesser 660 x 2000 mm, max. 750 mm Durchmesser | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LB400M-C1250 | 1 | Durchmesser 420 x 1250 mm, max. 550 mm Durchmesser | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LB4000M-C750 | 1 | Durchmesser 420 x 750 mm, max. 550 mm Durchmesser | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LU4000 EX M2SC 1250 | 1 | Durchmesser 450 x 1250 mm, max. 600 mm Durchmesser | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LU3000 M2SC 1000 | 1 | Durchmesser 300 x 1000 mm, max. 400 mm Durchmesser | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LB3000 EX2-C1000 | 1 | Durchmesser 260 x 1000 mm, max. 450 mm Drehdurchmesser; Stangenlademagazin FMB-Turbo | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LB300-C1000 | 1 | Durchmesser 260 x 1000 mm, max. 400 mm Durchmesser | – | Burgthann-Oberferrieden |
| CNC-Drehmaschine | OKUMA LB15 II | 1 | Durchmesser 260 x 520 mm, max. 400 mm Durchmesser; Stangenlademagazin FMB Turbo 10-60 | – | Burgthann-Oberferrieden |
| Langdrehautomat | Citizen C16 VII | 2 | Durchmesser bis 16 mm, max. Drehlänge 200 (400) mm; Stangenlademagazin FMB Turbo 2-16 | – | Burgthann-Oberferrieden |
| Langdrehautomat | Citizen L32 X | 1 | Durchmesser bis 32 mm, max. Drehlänge 320 mm; Stangenlademagazin FMB Turbo RS 6-38-600 | – | Burgthann-Oberferrieden |
| Leit- und Zugspindeldrehmaschine | – | 2 | 180x1000 mm Durchmesser; Dreibackenfutter 250 mm | – | Burgthann-Oberferrieden |
| Universal-Bearbeitungszentrum (5-Achs) | HELLER FP 6000 | 2 | X 1000 / Y 1000 / Z 1300 mm, Tischbelastung max. 1400 kg, Spindeldrehzahl 12.000 min-1 / 345 Nm, | – | Burgthann-Oberferrieden |
| Universal-Bearbeitungszentrum (5-Achs) | HELLER FP 4000 | 1 | X 800 / Y 800 / Z 1000 mm, Tischbelastung max. 1000 kg, Spindeldrehzahl 10.000 min-1 / 242 Nm, | – | Burgthann-Oberferrieden |
| Universal-Bearbeitungszentrum (5-Achs) | HELLER HF 3500 | 1 | X 710 / Y 750 / Z 710 mm, Tischbelastung max. 550 kg, Spindeldrehzahl 12.000 min-1 / 228 Nm, | – | Burgthann-Oberferrieden |
| Fahrständer-Bearbeitungszentrum (5-Achs) | DECKEL-MAHO DMF 360/11 linear | 1 | X 3600 / Y 1100 / Z 900 mm, Tisch 4200x1100 mm, Tischbelastung max. 1200 kg/m, Spindeldrehzahl | – | Burgthann-Oberferrieden |
| Horizontal-Bearbeitungszentrum | DECKEL-MAHO DMC 100 H duo Block | 1 | X 1000 / Y 1000 / Z 1000 mm, Tischbelastung max. 1500 kg, Spindeldrehzahl 12000 min-1 / 380 Nm, | – | Burgthann-Oberferrieden |
| Universal-Bearbeitungszentrum (5-Achs) | DECKEL-MAHO DMC 60 T | 2 | X 780 / Y 560 / Z 560 mm, Tischbelastung max. 400 kg, Spindeldrehzahl 12.000 min-1, Palettengröße | – | Burgthann-Oberferrieden |
| Horizontal-Bearbeitungszentrum | OKUMA MA 40 HA | 1 | X 560 / Y 610 / Z 560 mm, Tischbelastung max. 400 kg, Spindeldrehzahl 12.000 min-1, Palettengröße | – | Burgthann-Oberferrieden |
| Horizontal-Bearbeitungszentrum | OKUMA MB 4000H | 1 | X 560 / Y 560 / Z 625 mm, Tischbelastung max. 400 kg, Spindeldrehzahl 15.000 min-1, Palettengröße | – | Burgthann-Oberferrieden |
| Vertikal-Bearbeitungszentrum | OKUMA MB-66VA | 1 | X 1500 / Y 660 / Z 660 mm, Tischbelastung max. 1500 kg, Spindeldrehzahl 12.000 min-1 | – | Burgthann-Oberferrieden |
| Universalfräsmaschine | Deckel Maho DMU 35 M | 1 | X 350 / Y 240 / Z 340 mm, Tischbelastung max. 300 kg | – | Burgthann-Oberferrieden |
| Säulenbohrmaschine | – | – | Bohrleistung in Stahl 24 mm Durchmesser | – | Burgthann-Oberferrieden |
| Gewindeschneidmaschine | micro-tap | – | Drehmoment 120 bis 1250 Nm (M2 bis M12) | – | Burgthann-Oberferrieden |

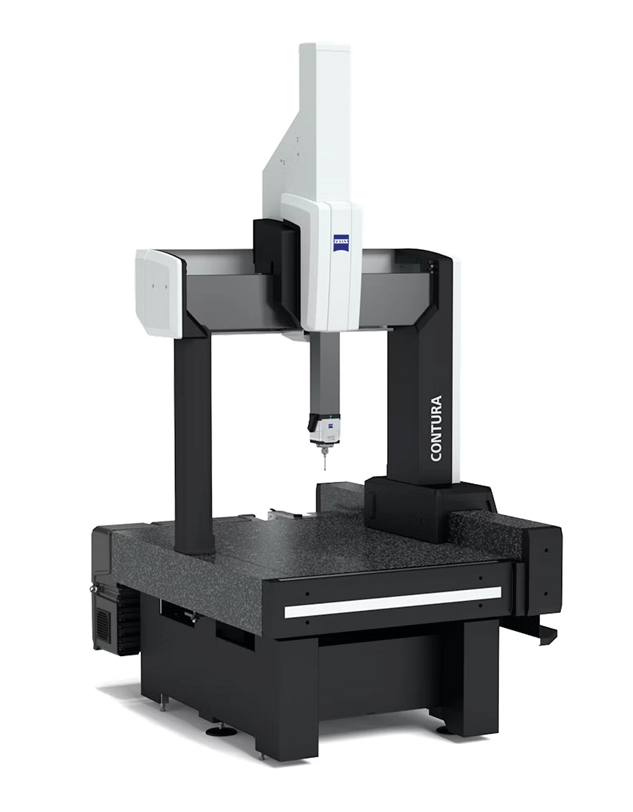

| Koordinatenmessmaschine | Zeiss Contura 7/10/6 | 1 | X 700 / Y 1000 / Z 600 mm; Genauigkeit U1 2,2 + L/300; Vast-XT Scanning Tastkopf, Calypso | – | Burgthann-Oberferrieden |

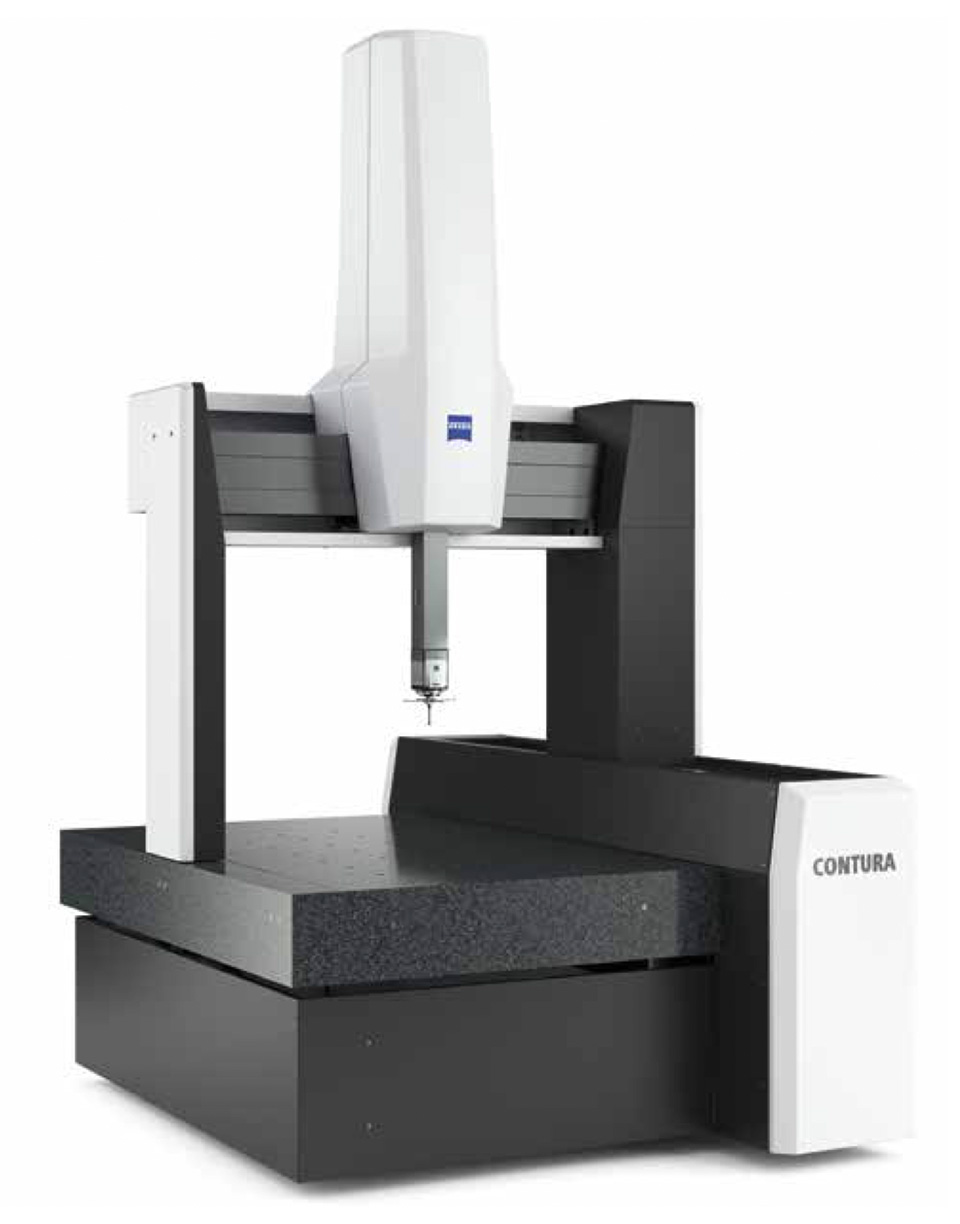

| Koordinatenmessmaschine | Zeiss Contura 12/24/10 active | 1 | X 1200 / Y 2400 / Z 1000 mm; Genauigkeit E0 2,1µm + L/350; Vast-XTR gold Scanning Tastkopf, Calypso | – | Burgthann-Oberferrieden |
| Profilprojektor | Mitutoyo PJ H3010 FT2 | – | – | – | Burgthann-Oberferrieden |
Zusatzleistungen
Qualität

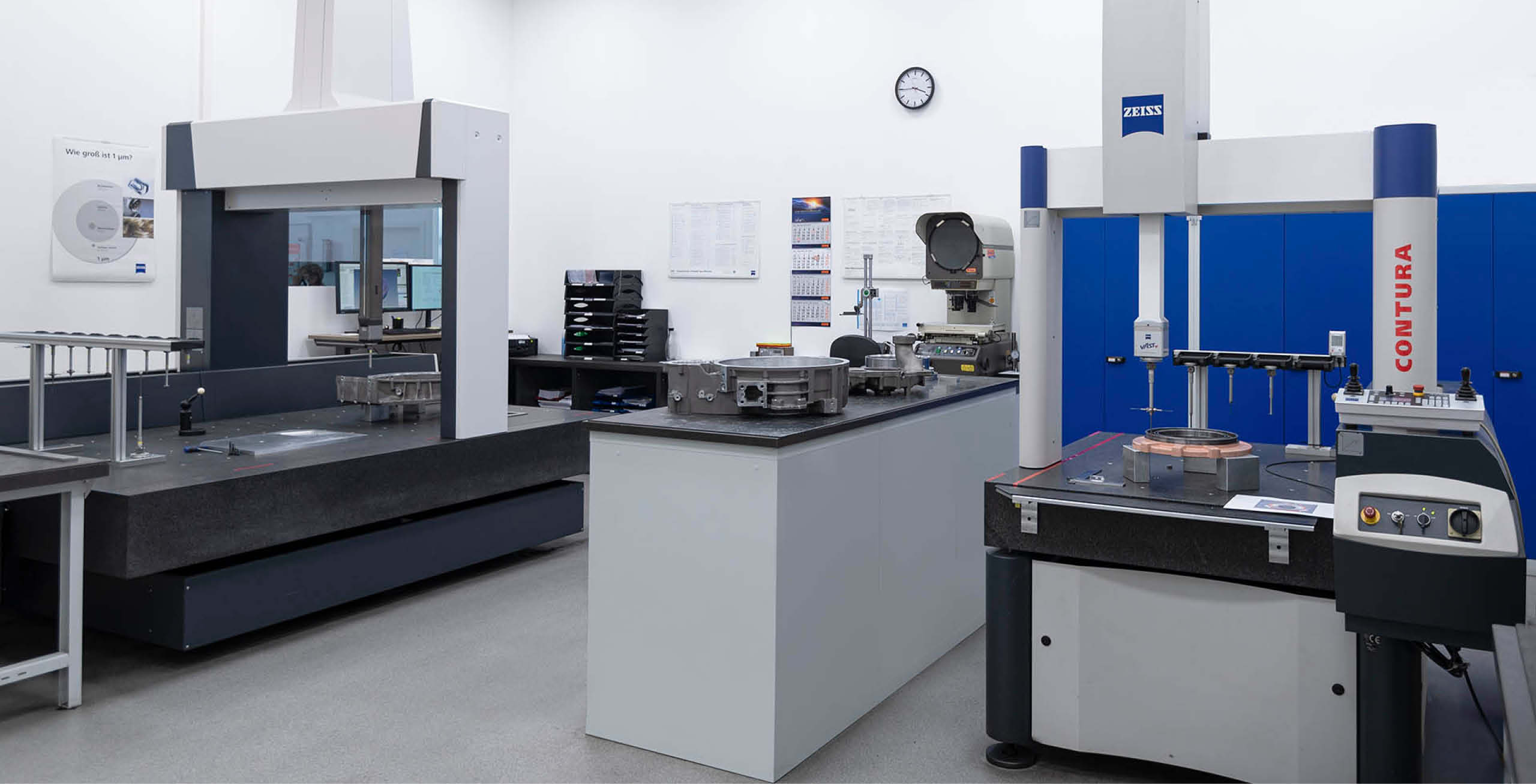

Im klimatisierten Messraum (65 m², nach VDI/VDE 2627-1 Kategorie 2 bis 3) werden mit zwei Zeiss-Koordinatenmessmaschinen (Contura 7/10/6 und Contura 12/24/10 active mit Scanning-Tastköpfen und Calypso-Software) sowie einem Mitutoyo-Profilprojektor Geometrien messtechnisch abgesichert. Für Schweißkomponenten besteht die CL1-Zulassung nach EN 15085-2.
| Nachweis | Burgthann-Oberferrieden |
|---|---|
| EN 15085-2 (Schweißen, CL1) | |
| ISO 9001 |
Historie
- 1990
Unternehmensgründung; seit über 30 Jahren Fertigung von Dreh- und Frästeilen
