Entwicklung magnetischer Absolut-Encoder auf Basis eines global patentierten Magnetisierungsmusters

Absolute Magnetics AG

Winterthur (CH)Neu auf Amplifa

WinterthurHauptsitz

AGRechtsform

±0,075°Genauigkeit bis

30'000 rpmmax. Drehzahl

Über Absolute Magnetics

Absolute Magnetics ist ein Schweizer Technologieunternehmen mit Sitz in Winterthur, das magnetische Drehgeber (Absolut-Encoder) für die rotierenden Positionserfassung entwickelt. Die Kernprodukte sind kundenspezifische Encoder-Lösungen, die AM Integrate Series sowie ein Evaluation Kit für Tests und Genauigkeitsmessungen. Die Technologie basiert auf einem global patentierten, multiperiodischen Magnetisierungsmuster, bei dem Magnet und Elektronik als Zweikomponentensystem ohne Kalibrierung die absolute Position bestimmen. Dank einer einzigen Messspur statt der üblichen zwei Spuren nach dem Nonius-Prinzip sind die Encoder unempfindlich gegen magnetische Streufelder bis 40 mT, Luftspaltschwankungen, Exzentrizität und Montageungenauigkeiten. Die Systeme erreichen Genauigkeiten bis ±0,075°, Wiederholgenauigkeiten bis 0,035°, Drehzahlen bis 30'000 rpm und Arbeitstemperaturen von −40 °C bis +125 °C. Absolute Magnetics integriert die Encoder direkt in Motoren und Antriebsanwendungen für Branchen wie Automatisierung, Robotik, Automotive, Messtechnik, Energietechnik, Logistik, Medizintechnik und Luft- und Raumfahrt.

Standort: Winterthur
Verfahren: Tailor-made magnetic absolute encoder solution (Entwicklung), AM Integrate Series – magnetischer Absolut-Encoder (accuracy ±0.3°, Auflösung 8-14 bit, Luftspalt, AM Integrate Series (erweiterte Spezifikation: Output SPI/ABI/SSI/PWM/UVW/SinCos, Auflösung 8-16, AM Evaluation Kit – Test und Genauigkeitsmessungen der Encoder-Technologie, Tailor-made Encoder-Entwicklung, Integrierte Encoder-Lösungen, AM Evaluation Kit (Test- und Evaluierungsangebote), Factory-Kalibrierung (optional)
Werkstoffe: Multiperiodischer Magnet, Encoder-Elektronik (Hall-Sensorik), Pres-fit Magnet-Assembly
Zertifikate: Patentierte Kerntechnologie, Factory-Kalibrierung (optional), Streufeldresistenz bis 40 mT, ISO 9001
Branchen: Industrial Automation, Robotik, Automotive, Messtechnik, Energieerzeugung, Logistik

01
Anforderungsaufnahme
02
Tailor-made Encoder-Entwicklung
03
Optional: Factory-Kalibrierung
04
Test mit AM Evaluation Kit
05
Integration in Kundenanwendung

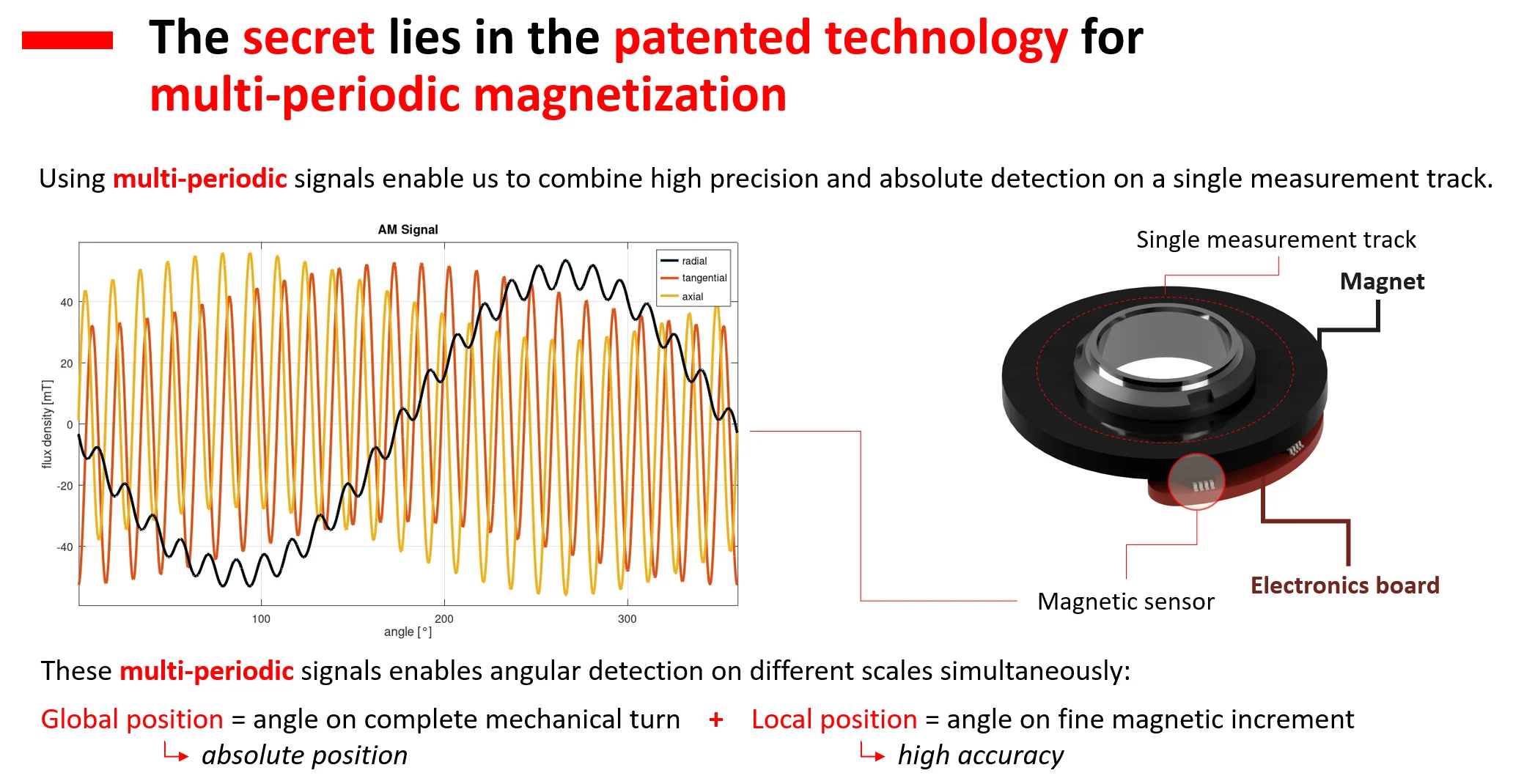

Technologie & Funktionsprinzip

MAG

Multiperiodischer Magnet

Magnet mit patentiertem, überlagertem Magnetisierungsmuster auf einer einzigen Messspur als Messquelle.

ELEC

Encoder-Elektronik (Hall-Sensorik)

Analoge Hall-Sensoren und Auswerteelektronik mit Outputs wie SPI, ABI, SSI, PWM, UVW und SinCos.

PRESFIT

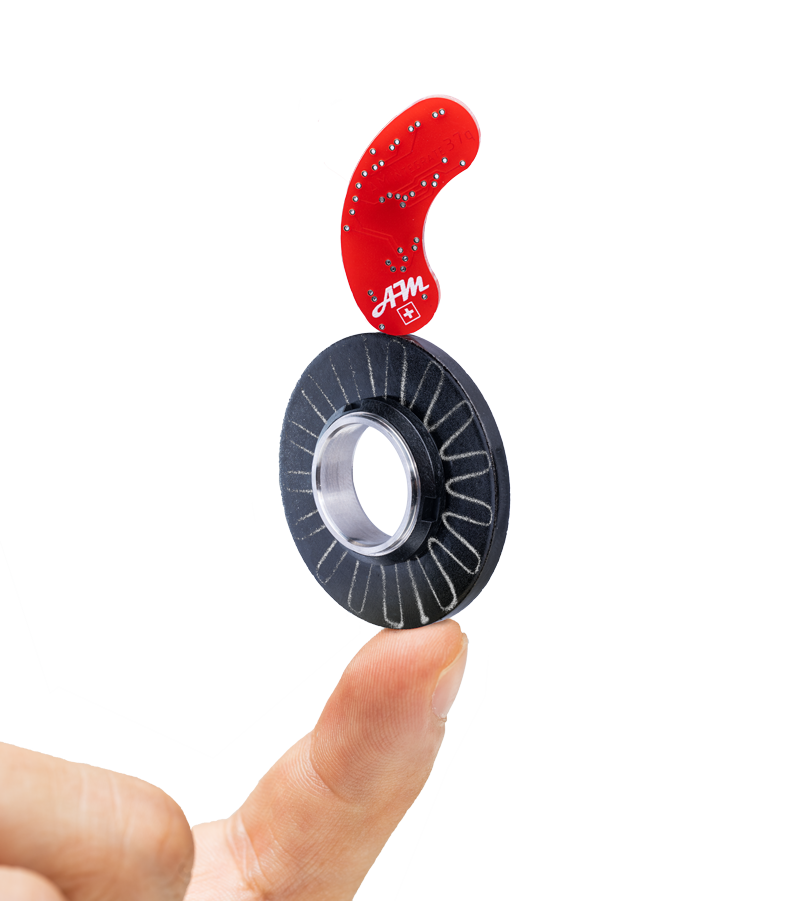

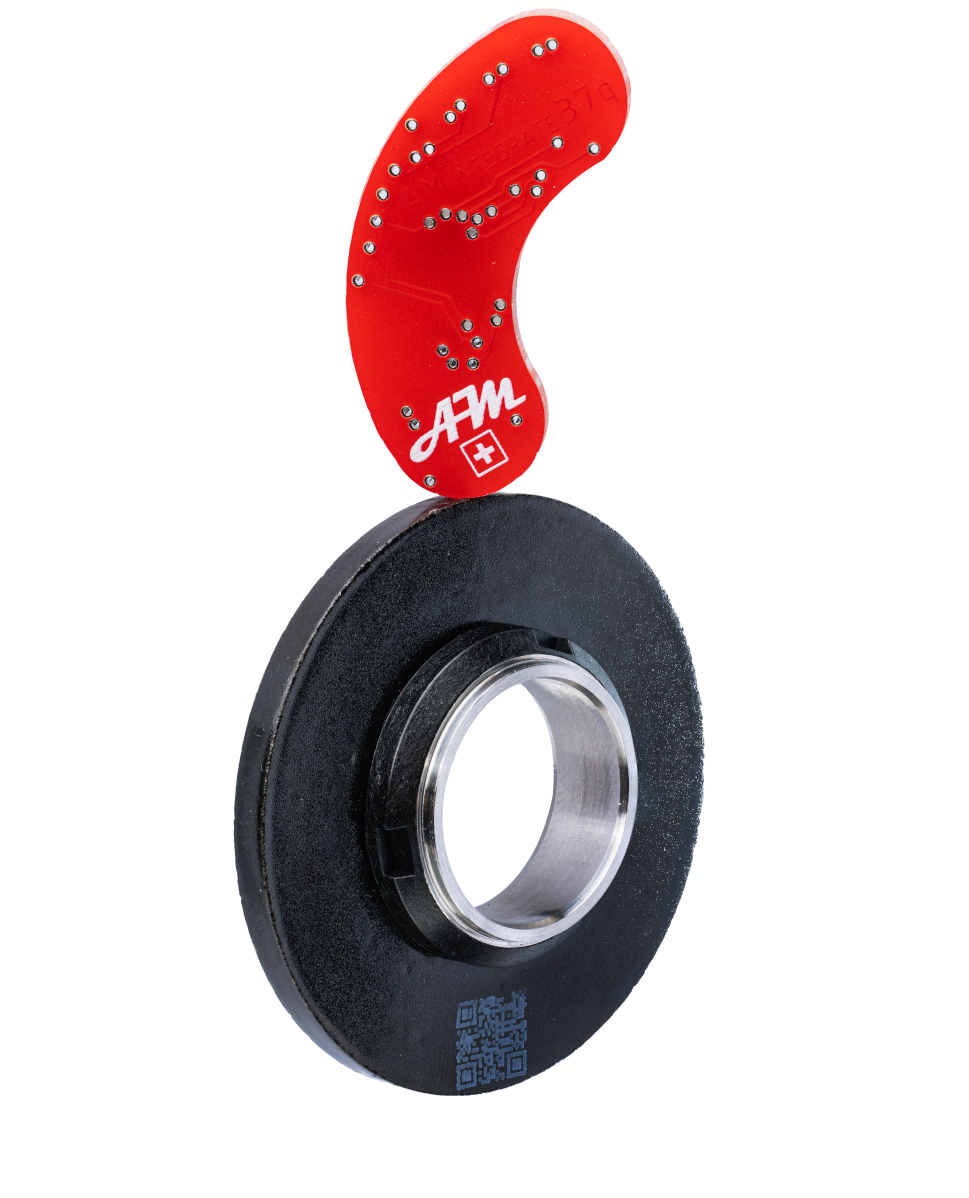

Pres-fit Magnet-Assembly

Magnet mit metallischer Hülse und Overmolding, das per Presssitz direkt auf die Motorwelle montiert wird.

Standort

Winterthur

Hauptsitz und Entwicklung

Stückgewicht / Größe: Wellendurchmesser 4–95 mm
Losgröße: Entwicklung, Prototyp bis Serie
Werkstoffe: Magnet, Elektronik

Auswerteelektronik mit analogen Hall-Sensoren
Test-Setup mit Referenz-Encoder

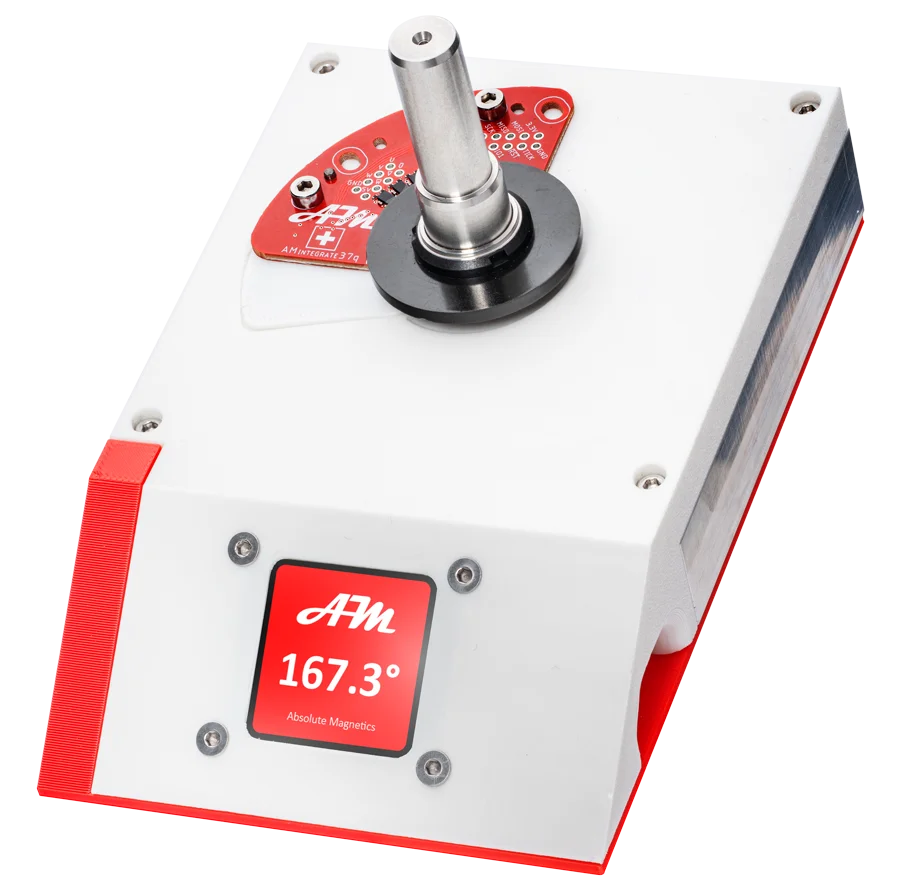

AM Evaluation Kit

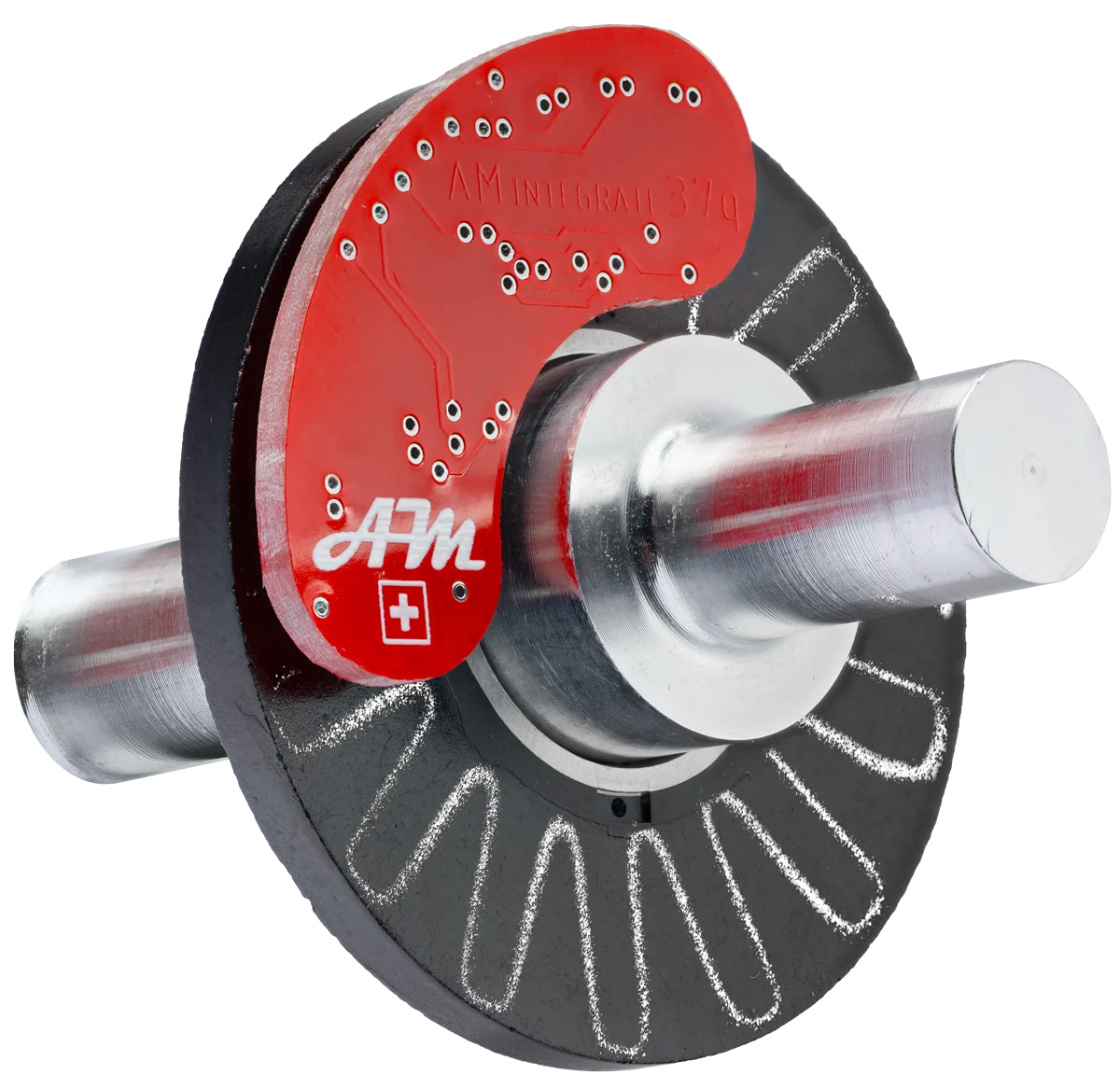

Produkte

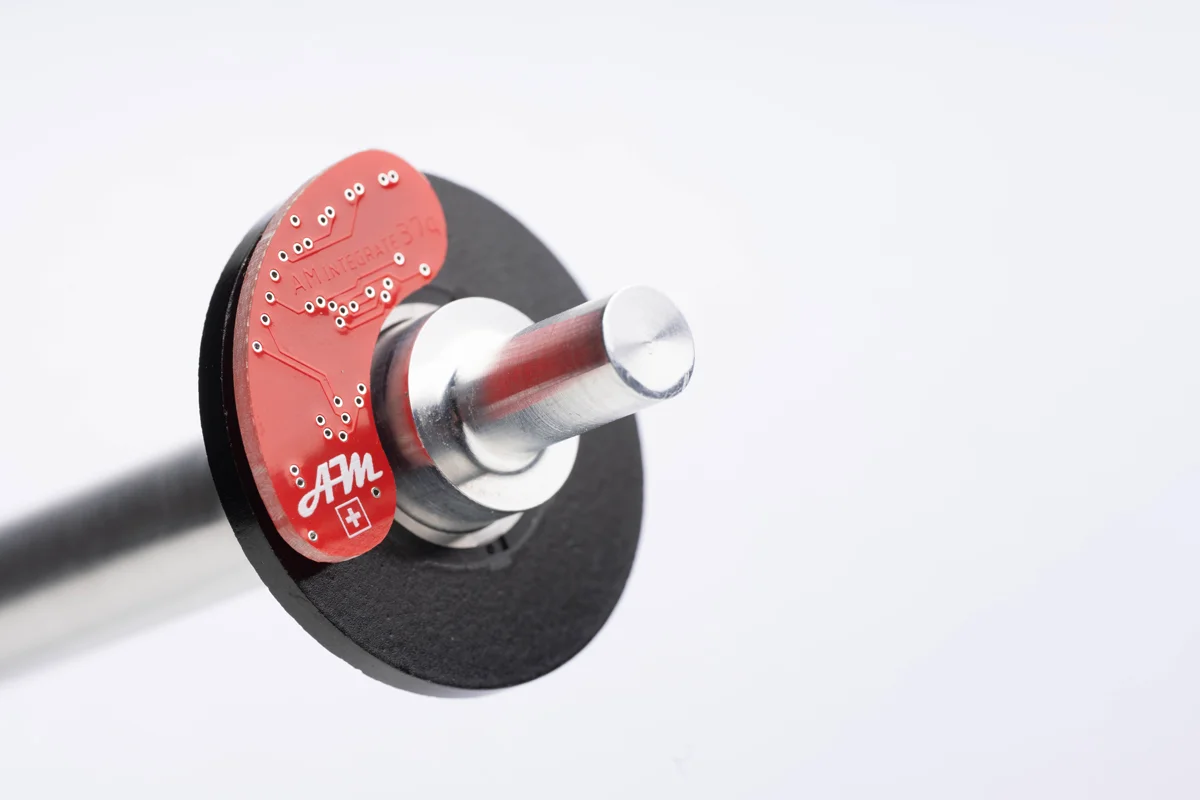

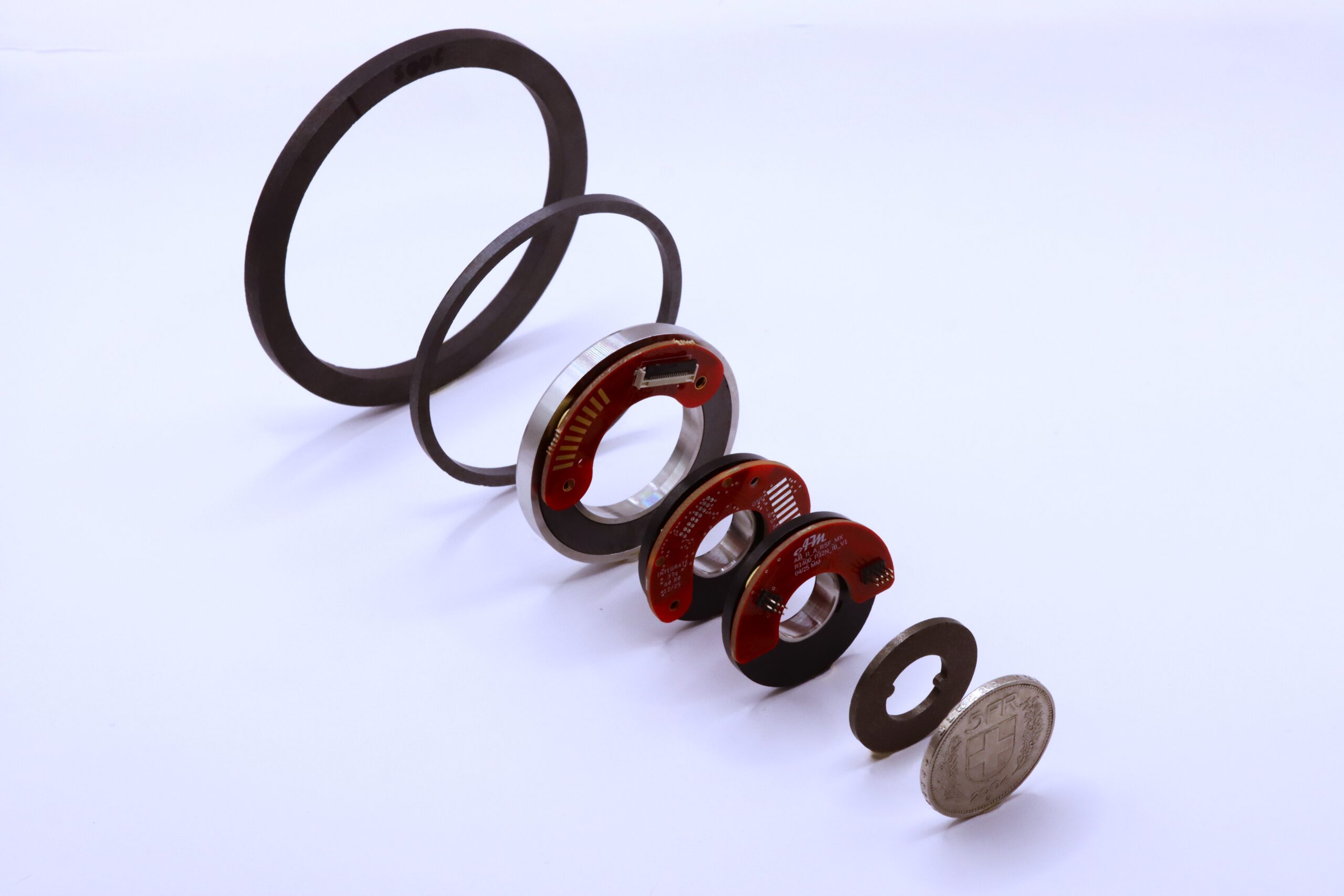

**AM Integrate Series – magnetischer Absolut-Encoder**Patentiertes Magnetisierungsmuster · Automation, Robotik

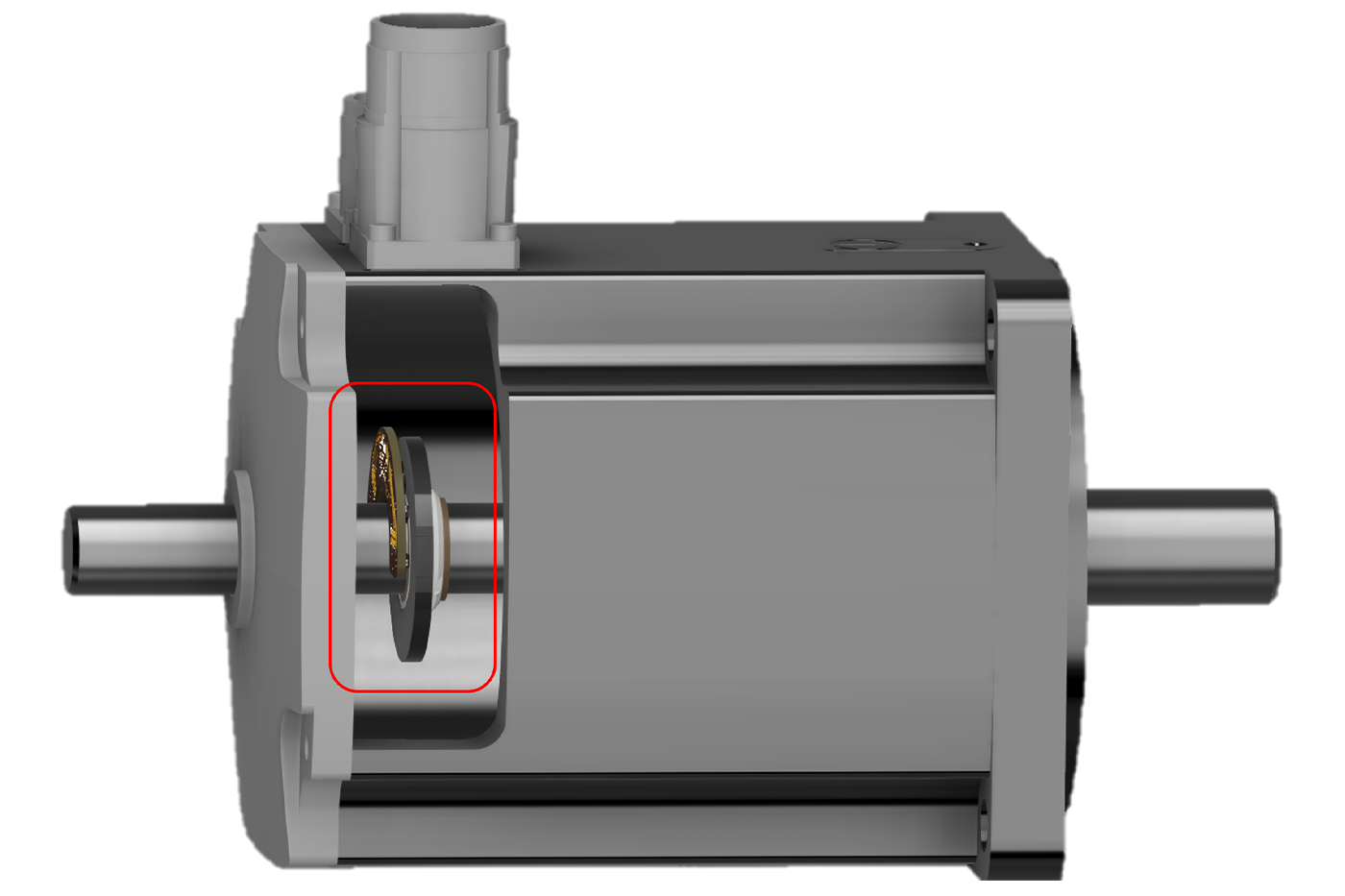

**Tailor-made Encoder-Lösung**Kundenspezifische Entwicklung · Automotive, Medizintechnik

**AM Evaluation Kit**Test und Genauigkeitsmessung · Messtechnik

Einblicke in die Fertigung

Branchen

Industrial AutomationRobotikAutomotiveMesstechnikEnergieerzeugungLogistikMedizintechnikLuft- und Raumfahrt

Verfahren & technische Grenzen

Verfahren	Toleranz	Max. Bauteil	Gewicht	Losgröße	Werkstoffe
Tailor-made magnetic absolute encoder solution (Entwicklung)Engineering	–	–	–	–	Magnet, Elektronik
AM Integrate Series – magnetischer Absolut-Encoder (accuracy ±0.3°, Auflösung 8-14 bit, LuftspaltPrüfung	±0.3°	–	–	–	Magnet, Elektronik
AM Integrate Series (erweiterte Spezifikation: Output SPI/ABI/SSI/PWM/UVW/SinCos, Auflösung 8-16Prüfung	±0.075°	–	–	–	Magnet, Elektronik
AM Evaluation Kit – Test und Genauigkeitsmessungen der Encoder-TechnologiePrüfung	–	–	–	–	–

Zusatzleistungen

Tailor-made Encoder-EntwicklungIntegrierte Encoder-LösungenAM Evaluation Kit (Test- und Evaluierungsangebote)Factory-Kalibrierung (optional)

Qualität & Performance

Die Genauigkeit ohne Kalibrierung liegt unter 0,5°, mit optionaler Factory-Kalibrierung unter 0,1°. Performance-Tests zu Streufeldresistenz (bis 40 mT), Exzentrizität, Luftspaltvariation und Hochlauf (0 bis 7'000 rpm) werden in einem Testaufbau mit Referenz-Encoder durchgeführt.

Nachweis	Winterthur
Patentierte Kerntechnologie
Factory-Kalibrierung (optional)
Streufeldresistenz bis 40 mT
ISO 9001
