Zerspanung großer, schwerer Bauteile: CNC-Drehen, -Fräsen, Schleifen, Veredelung und Montage bis 16 t Stückgewicht.
ABZ Terodde GmbH
Bocholt (Industriepark Schlavenhorst, Hauptsitz) · Bocholt (Harderhook, BHT GmbH & Co. KG)Neu auf Amplifa
Über uns
Die ABZ Terodde GmbH, 1984 von Heinz Terodde in Bocholt gegründet, ist ein spezialisiertes Zerspanungsunternehmen für die Bearbeitung großer, schwerer und technisch komplexer Metallbauteile. Auf über 4000 m² Produktionsfläche im Industriepark Schlavenhorst sowie in der Tochterfirma BHT GmbH & Co. KG fertigt das Unternehmen Bauteile mit Stückgewichten bis 16 Tonnen, Werkstückdurchmessern bis Ø 2.600 mm und Längen bis 3.500 mm. Das Leistungsspektrum umfasst vertikales und horizontales CNC-Drehen, Horizontalsowie Vertikalfräsen mit 5-Achs-Technik und Winkelköpfen, Außen-, Innen- und Flachschleifen, Wärmebehandlung, Lackierung, Beschichtung, Beschriftung, Schweißen und Montage von Baugruppen bis zur montagefertigen Einheit. Bearbeitet werden Metalle wie Stahl, Duplex-Edelstahl und hochlegierte Werkzeugstähle wie 1.2379. Abnehmer sind unter anderem Maschinen- und Apparatebau, Schwermaschinenbau, Stanz- und Umformtechnik sowie Antriebstechnik. Die Fertigung reicht von der Einzelfertigung bis zur Klein- und Serienfertigung; ein Hexagon-Messarm mit dokumentierten Messprotokollen sichert die Qualität.
- Standort
- Bocholt
- Verfahren
- CNC-Drehen und -Fräsen von Mittel- bis Großteilen, CNC-Drehen (vertikal und horizontal), CNC-Fräsen (horizontal und vertikal, 5-Achs-Technik, Winkelköpfe, Rundtische), Schleifen (Außen-Rundschleifen, Innen-Rundschleifen, Flachschleifen), Verzahnungen für Antriebskomponenten, Wärmebehandlung (Härtung, Spannungsreduktion, Vergütung), Beschichtungen für Funktion und Korrosionsschutz, Lackierung nach Kundenvorgabe oder Schutzstandard
- Werkstoffe
- 1.2379 (X153CrMoV12, Kaltarbeitsstahl), Duplex, Metalle (allgemein), Kaltarbeitsstahl 1.2379 (X153CrMoV12), Duplex-Edelstahl
- Zertifikate
- ISO 9001:2015, Dokumentierte Messprotokolle, Werkstoffnachweise
- Gegründet
- 1984
- Branchen
- Maschinen- und Apparatebau, Schwermaschinenbau, Stanz- und Umformtechnik, Antriebstechnik
- 01
Konstruktion/Projektbegleitung ab Zeichnung
- 02
CNC-Drehen
- 03
CNC-Fräsen
- 04
Schleifen
- 05
Wärmebehandlung
- 06
Beschichtung/Lackierung/Beschriftung
- 07
Qualitätsprüfung (Hexagon-Messarm)
- 08
Montage zur Baugruppe
- 09
Endabnahme
Werkstoffe & Verfahren

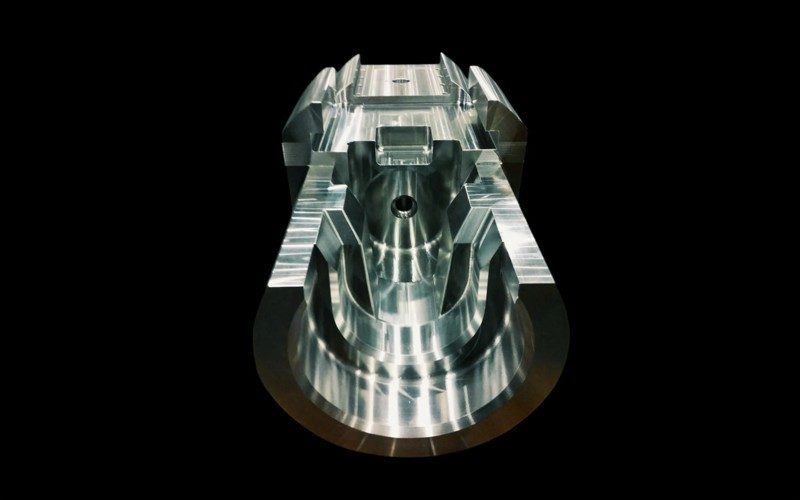

Kaltarbeitsstahl 1.2379 (X153CrMoV12)
Hochlegierter lufthärtender Werkzeugstahl für extrem beanspruchte Bauteile der Stanz- und Umformtechnik, hier u. a. als Werkzeugkassette auf 1100 N/mm² vergütet gefertigt.

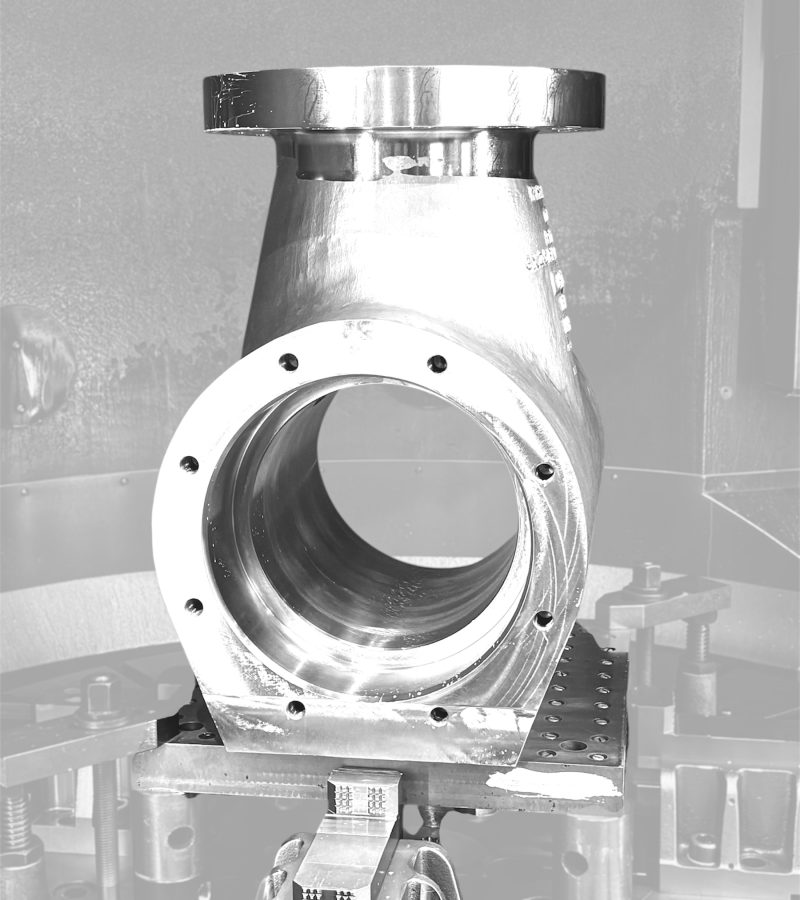

Duplex-Edelstahl

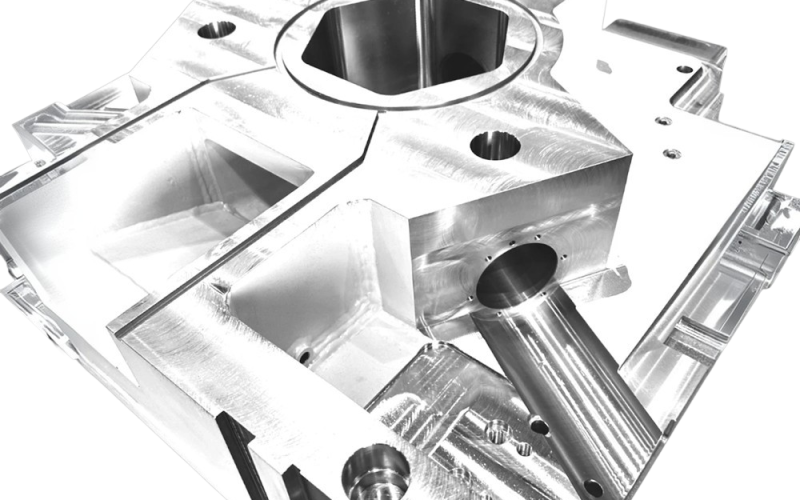

Hochfester Duplex-Edelstahl für korrosionsbeanspruchte Gehäusebauteile.
Standorte
Bocholt
DEHauptsitz, Produktion im Industriepark Schlavenhorst
- Stückgewicht / Größe
- bis 16 t; Ø bis 2.600 mm; Längen bis 3.500 mm
- Losgröße
- Einzelfertigung bis Klein-/Serienfertigung
- Werkstoffe
- Stahl, Edelstahl, Duplex
- Gidding + Lewis VTC 2500 (Ø 2.600 × 2.200 mm)
- Gidding + Lewis VT 6 1600 (Ø 2.000 × 1.500 mm)
- Goodway GVF-1618 (Ø 2.000 × 900 mm)
- FAT Horizontal-Drehmaschine (Ø 1.000 × 3.000 mm)
- Goodway GS 40 (Ø 500 × 1.000 mm)
- 2× TOS WHN 13 Q Bohrwerke (X 3.500 × Y 2.500 mm)
- Toyoda FH1250 SX
- Toyoda FA 800 S
- Toyoda FH 630 X
- Toyoda FH 550 SX
- Lagun BM3 RT mit Rundtisch und Schwenkkopf
- Wele AA1880 (X 1.800 × Y 800 × Z 2.800 mm)
- 2× Awea BAZ
- Außen-/Innen-/Flachschleifmaschinen
- Hexagon-Messarm 2.500 × 2.500 mm
Bocholt (Harderhook)
DEProduktion der Tochterfirma BHT GmbH & Co. KG

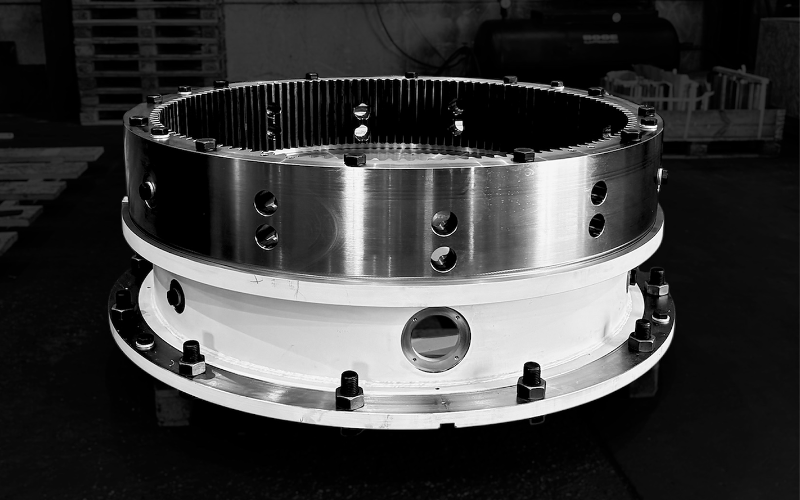

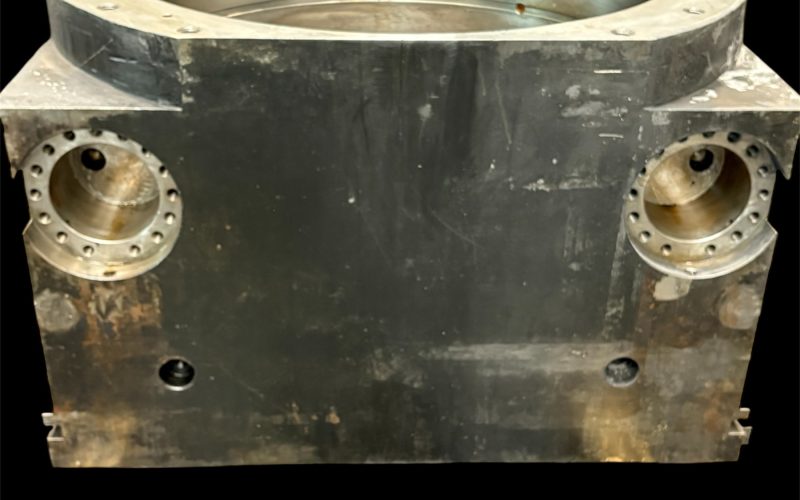

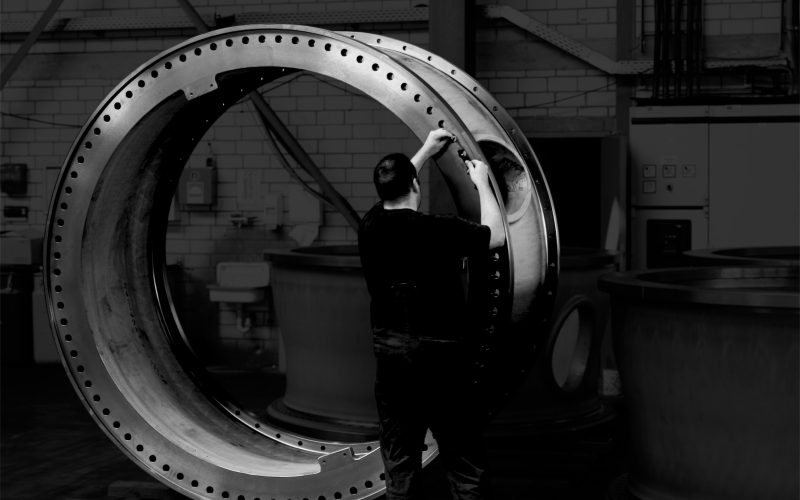

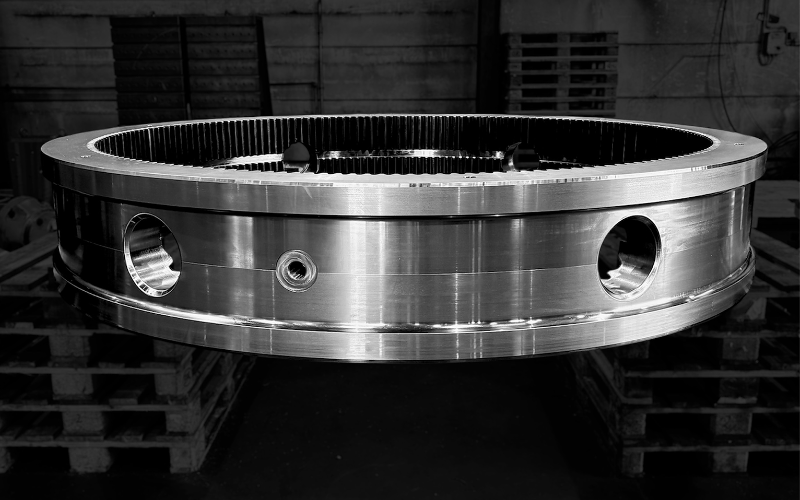

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen und -Fräsen von Mittel- bis GroßteilenZerspanung | – | – | 16 t | Einzelfertigung – Kleinserie | Metalle |
| CNC-Drehen (vertikal und horizontal)Zerspanung | – | 3.000 mm × Ø 2.600 mm | 16 t | Einzelfertigung – Kleinserie | Metalle |
| CNC-Fräsen (horizontal und vertikal, 5-Achs-Technik, Winkelköpfe, Rundtische)Zerspanung | – | 3.500 mm × 3.500 mm (X) × 2.800 mm (Z) | 16 t | Einzelfertigung – Kleinserie | Metalle |
| Schleifen (Außen-Rundschleifen, Innen-Rundschleifen, Flachschleifen)Zerspanung | engste Toleranzen · feinste Oberflächen | 1.500 mm × 2.000 mm | – | – | Metalle |
| Verzahnungen für AntriebskomponentenZerspanung | – | – | – | – | – |
| Wärmebehandlung (Härtung, Spannungsreduktion, Vergütung)Wärmebehandlung | – | – | – | – | – |
| Beschichtungen für Funktion und KorrosionsschutzOberfläche | – | – | – | – | – |
| Lackierung nach Kundenvorgabe oder SchutzstandardOberfläche | – | – | – | – | – |
| Beschriftungen (Lasergravur, Prägung, Stempelung)Oberfläche | – | – | – | – | – |

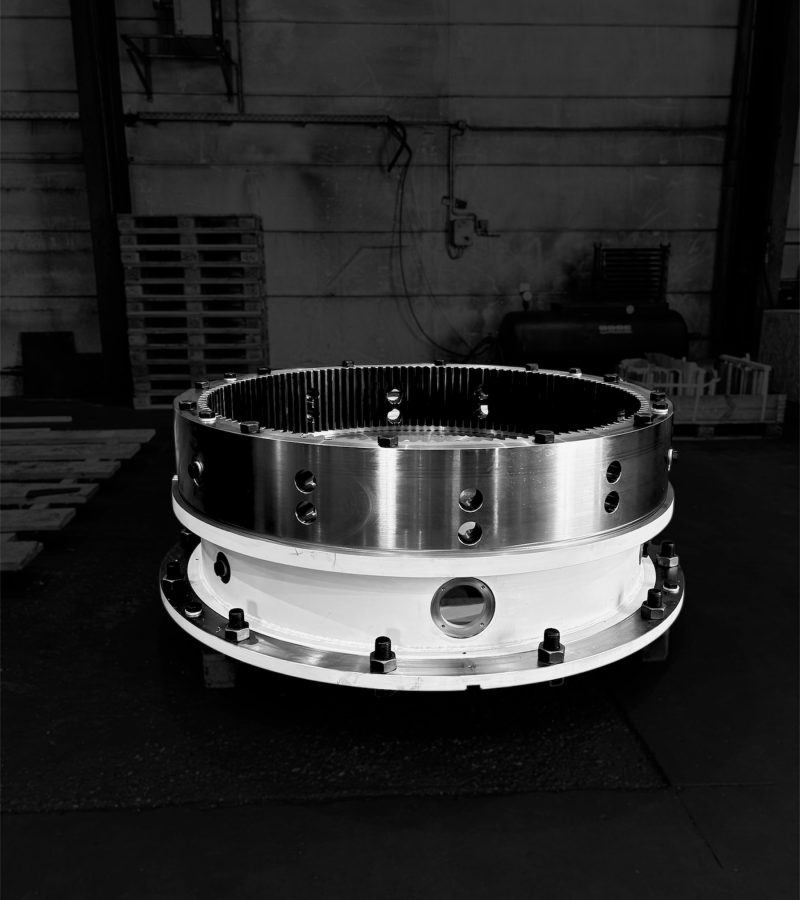

| Montage komplexer Baugruppen und Einheiten (montagefertige Baugruppen)Montage | – | – | – | – | – |
| Qualitätsprüfung mit Hexagon-Messarm, dokumentierte MessprotokollePrüfung | – | 2.500 mm × 2.500 mm | – | – | – |
| Schweißen von Teilen für den Maschinen- und ApparatebauFügen | – | – | – | – | – |

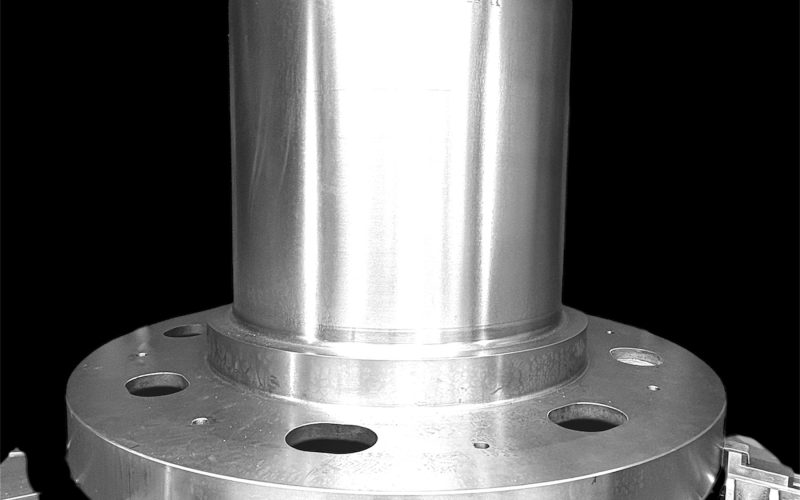

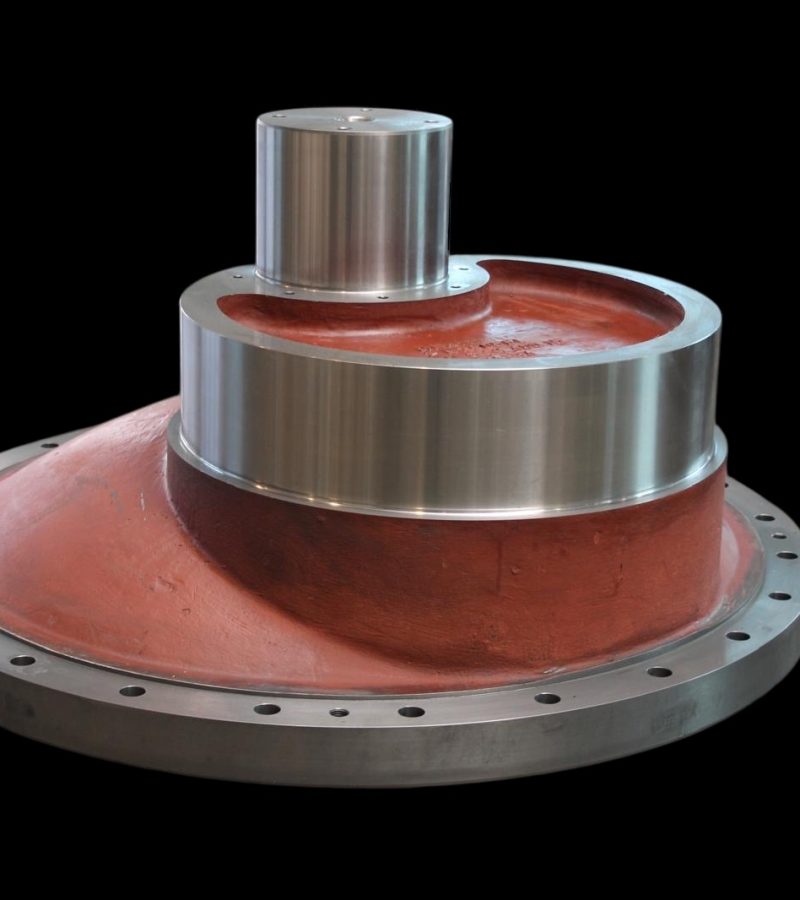

| Komplettbearbeitung von Exzentern inkl. Schleifen der LagersitzeZerspanung | hohe Oberflächengüte | – | – | Serienfertigung | – |
17 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Vertikal-Drehmaschine | Gidding + Lewis VTC 2500 | 1 | Ø 2.600 mm × 2.200 mm Höhe, Winkelkopf und angetriebene Werkzeuge | – | Bocholt |
| Vertikal-Drehmaschine | Gidding + Lewis VT 6 1600 | 1 | Ø 2.000 mm × 1.500 mm Höhe, Winkelkopf und angetriebene Werkzeuge | – | Bocholt |
| Vertikal-Drehmaschine | Goodway GVF-1618 | 1 | Ø 2.000 mm × 900 mm Höhe, angetriebene Werkzeuge | – | Bocholt |
| Horizontal-Drehmaschine | FAT | 1 | Ø 1.000 mm × 3.000 mm | – | Bocholt |
| Horizontal-Drehmaschine | Goodway GS 40 | 1 | Ø 500 mm × 1.000 mm | – | Bocholt |
| Horizontal-Bearbeitungszentrum (Bohrwerk) | TOS WHN 13 Q | 2 | X 3.500 mm × Y 2.500 mm | – | Bocholt |

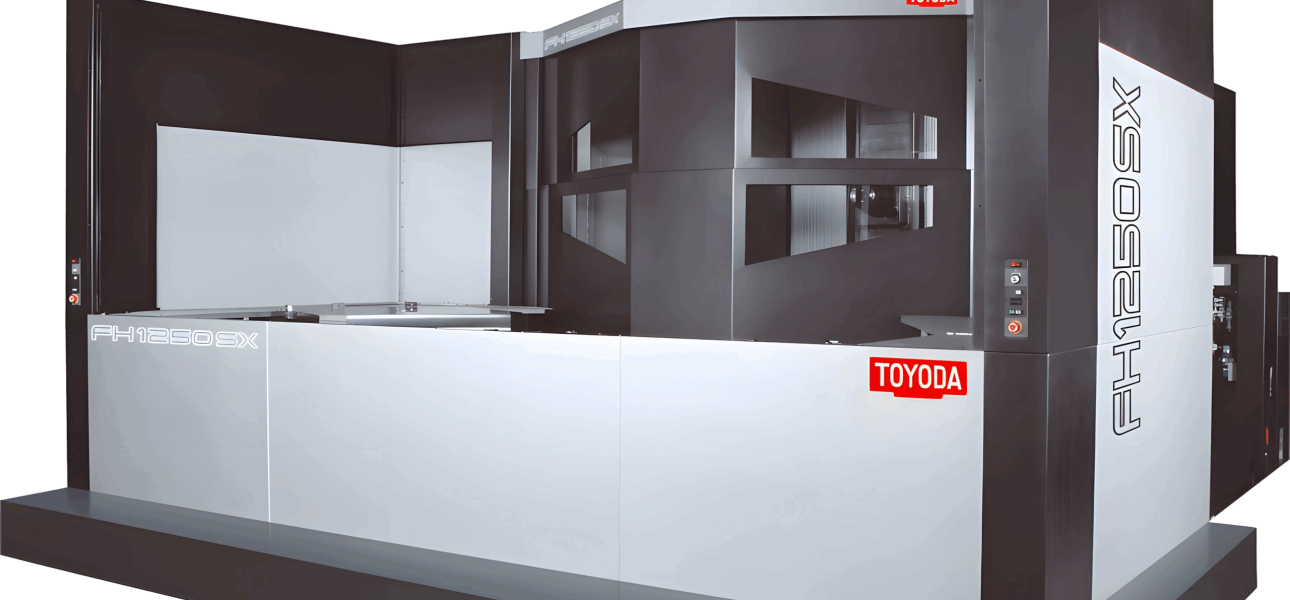

| Horizontal-Bearbeitungszentrum | Toyoda FH1250 SX | 1 | X 2.200 mm × Y 1.600 mm × Z 2.050 mm | – | Bocholt |
| Horizontal-Bearbeitungszentrum | Toyoda FA 800 S | 1 | X 1.350 mm × Y 1.150 mm × Z 1.350 mm | – | Bocholt |
| Horizontal-Bearbeitungszentrum | Toyoda FH 630 X | 1 | X 1.000 mm × Y 800 mm × Z 1.050 mm | – | Bocholt |
| Horizontal-Bearbeitungszentrum | Toyoda FH 550 SX | 1 | X 750 mm × Y 800 mm × Z 1.000 mm | – | Bocholt |

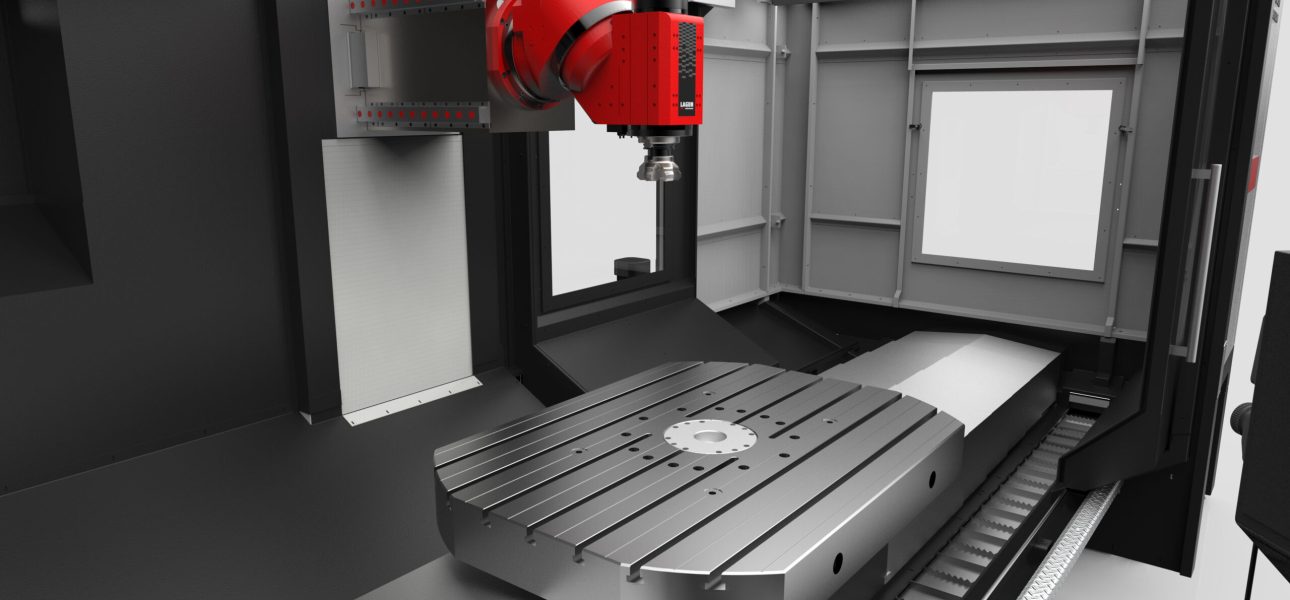

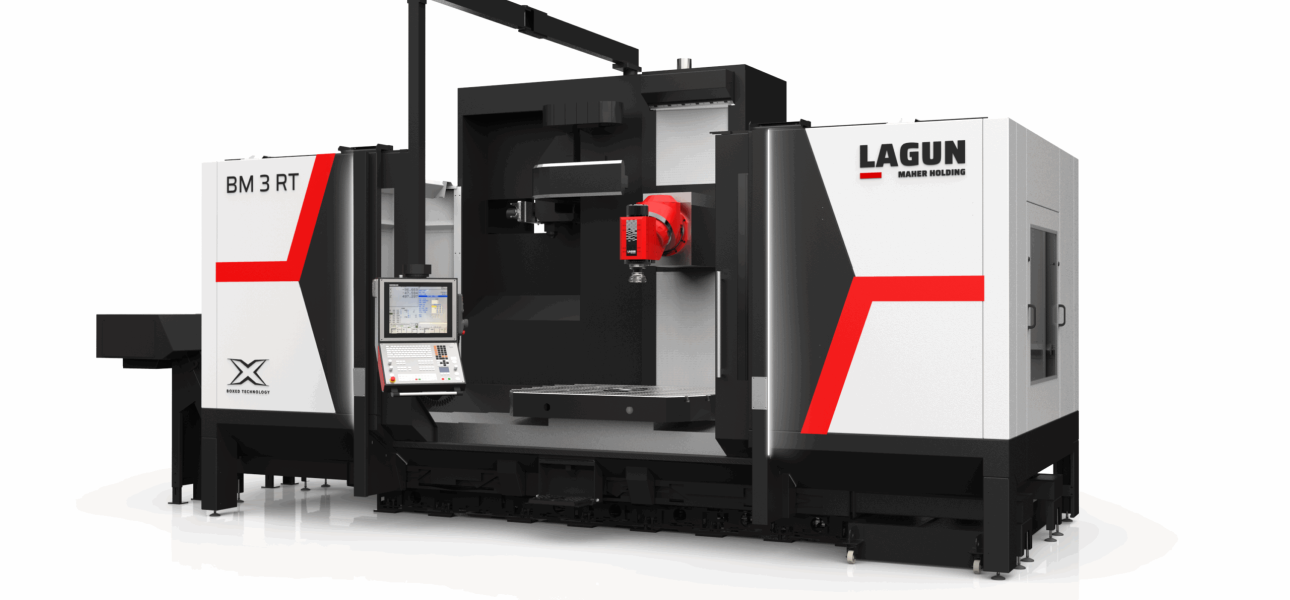

| Vertikal-Bearbeitungszentrum | Lagun BM3 RT | 1 | X 3.000 mm × Y 1.300 mm × Z 2.150 mm, Rundtisch und Schwenkkopf (2,5° × 2,5°) | – | Bocholt |

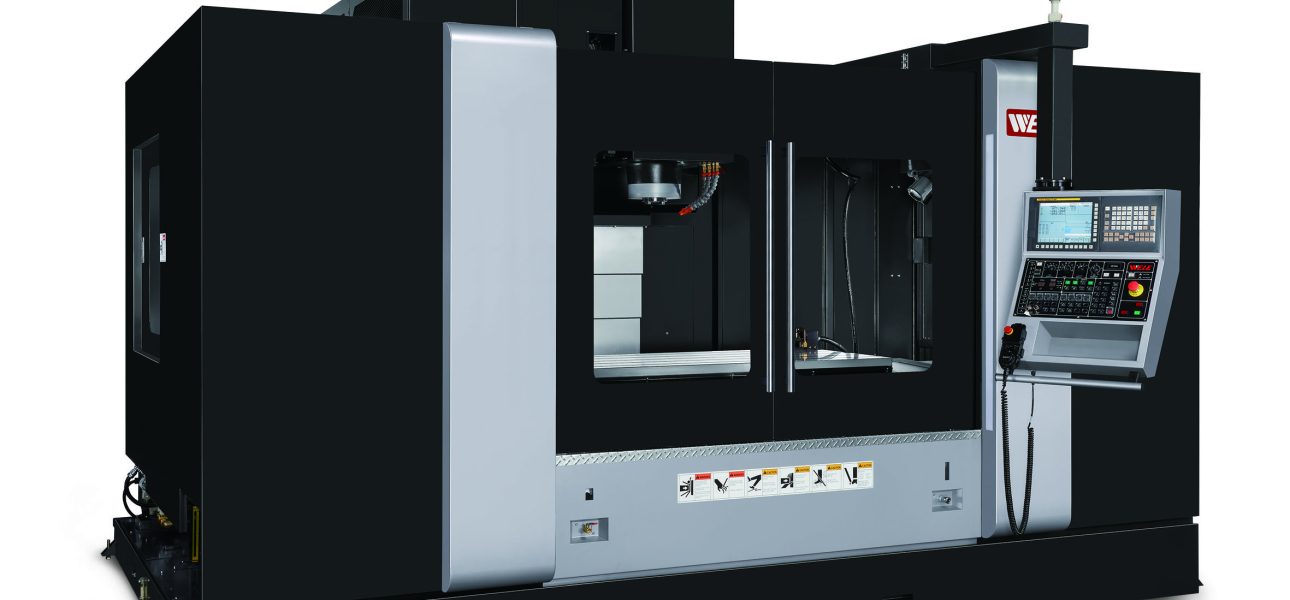

| Vertikal-Bearbeitungszentrum | Wele AA1880 | 1 | X 1.800 mm × Y 800 mm × Z 2.800 mm | – | Bocholt |
| Vertikal-Bearbeitungszentrum | Awea BAZ | 2 | X 1.600 mm × Y 800 mm × Z 800 mm | – | Bocholt |
| Außen-Rundschleifmaschine | – | – | Ø 500 mm × 1.500 mm Länge | – | Bocholt |
| Innen-Rundschleifmaschine | – | – | Ø 700 mm × 500 mm Länge | – | Bocholt |
| Flachschleifmaschine | – | – | 2.000 mm × 600 mm | – | Bocholt |
| Hexagon-Messarm | Hexagon | 1 | 2.500 mm × 2.500 mm | – | Bocholt |
Zusatzleistungen
Qualität
Die Fertigung ist nach ISO 9001:2015 (SGS, Zertifikat DE21/819945127) zertifiziert. Bauteile werden mit einem Hexagon-Messarm (Messbereich 2.500 × 2.500 mm) geprüft; auf Wunsch werden Werkstoffnachweise und dokumentierte Messprotokolle bereitgestellt.
| Nachweis | Bocholt (Hauptsitz) | Bocholt (Harderhook) |
|---|---|---|
| ISO 9001:2015 | ||
| Dokumentierte Messprotokolle | ||
| Werkstoffnachweise |
Historie
- 1984
Gründung durch Heinz Terodde; Beginn mit Herstellung einfacher Dreh- und Frästeile
- 1989
Meilenstein der Unternehmensentwicklung (Inhalt auf Website als Platzhalter)
- 2003
Meilenstein der Unternehmensentwicklung (Inhalt auf Website als Platzhalter)
- 2009
Meilenstein der Unternehmensentwicklung (Inhalt auf Website als Platzhalter)
- 2023
Meilenstein der Unternehmensentwicklung (Inhalt auf Website als Platzhalter)
- 2025
Meilenstein der Unternehmensentwicklung (Inhalt auf Website als Platzhalter)
