CNC-Zerspanung, Wasserstrahlschneiden und Baugruppenmontage vom Einzelteil bis zur Serie
Adelmann Metallbearbeitung GmbH
Boxberg-Windischbuch (DE)Neu auf Amplifa
Über Adelmann Metallbearbeitung
Die Adelmann Metallbearbeitung GmbH ist ein metallverarbeitender Lohnfertiger mit Sitz im Industriegebiet Boxberg-Windischbuch, zentral an der Autobahnabfahrt Boxberg. Das 2001 als Adelmann Drehteile gegründete Unternehmen fertigt präzise Bauteile durch CNC-Wasserstrahlschneiden (5-Achs, bis 50 mm Materialstärke), 3- und 5-Achs-CNC-Fräsen sowie CNC-Drehen, ergänzt um manuelle Bearbeitung, Hart- und Weichlöten sowie Baugruppenmontage. Bearbeitet werden Metalle wie Aluminium, Stahl und Edelstahl sowie Kunststoffe; mit dem Wasserstrahlverfahren sind auch Stein, Schaumstoff, Leder und Glasartige Materialien bis hin zu Saphir trennbar. Das Leistungsportfolio reicht von der Entwicklung und CAD-Zeichnung über die Fertigung und Veredelung bis zur Endkontrolle mit Prüfprotokollen. Auf etwa 1886 m² Produktionsfläche bieten 45 Mitarbeitende Komplettlösungen vom Prototyp über Einzelteile bis zur Serienfertigung. Das Unternehmen ist nach DIN EN ISO 9001:2015 zertifiziert.
- Standort
- Boxberg-Windischbuch
- Verfahren
- CNC-Wasserstrahlschneiden, CNC-Fräsen (5-Achs), CNC-Fräsen (3-Achs Vertikal), CNC-Drehen, Manuelle Bearbeitung (Drehen, Fräsen, Bohren, Entgraten), Baugruppenmontage, Fügen (Hartlöten, Weichlöten, Acetylen/Sauerstoff mit Silberlot), Qualitätssicherung / Prüfung (Messprojektor, Funktions- und Dichtigkeitsprüfung)
- Werkstoffe
- Metalle, Kunststoffe, Aluminium, Stahl, Edelstahl, Stein, Leder, Schaumstoff
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 2001
- Mitarbeiter
- 45
- Branchen
- Metallverarbeitung, Maschinenbau, Einzelteil- und Serienfertigung (branchenübergreifend)
- 01
Entwicklung / CAD-Zeichnungen
- 02
Beschaffung Rohmaterial und Zukaufteile
- 03
CNC-Wasserstrahlschneiden
- 04
CNC-Fräsen
- 05
CNC-Drehen
- 06
Manuelle Bearbeitung / Entgraten
- 07
Fügen (Hart-/Weichlöten)
- 08
Veredelung der Bauteile
- 09
Baugruppenmontage
- 10
Qualitätssicherung / Prüfprotokolle
Werkstoffe und Verfahren

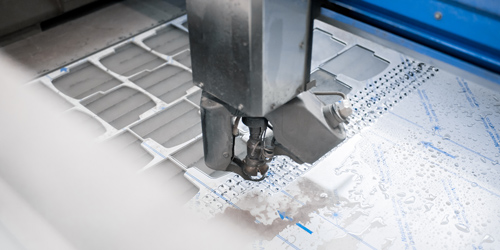

CNC-Wasserstrahlschneiden
Trennen von Metallen, Kunststoffen und Stein bis 50 mm Materialstärke ohne thermische Beeinflussung, auch gehärteter Stahl.

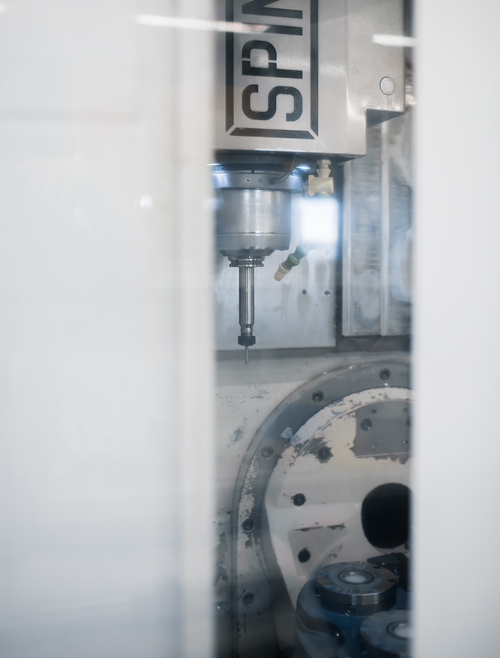

5-Achs-Fräsen (Spinner U-630, U5-1530)
Fertigung komplexer, 5-Achs-Simultan-gefräster Bauteile bis 1530 mm Länge in einer Aufspannung.

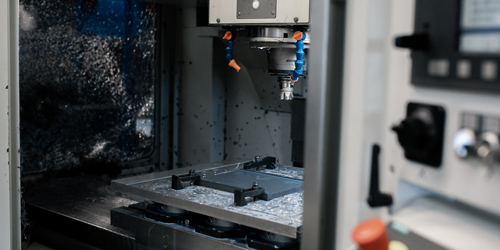

3-Achs-Vertikalfräsen (Spinner VC 1150, Schaublin 60 CNC)
Wirtschaftliche Serien- und Massenfertigung mit Mehrfachspannleisten, Bauteile bis 1150 mm X-Verfahrweg.

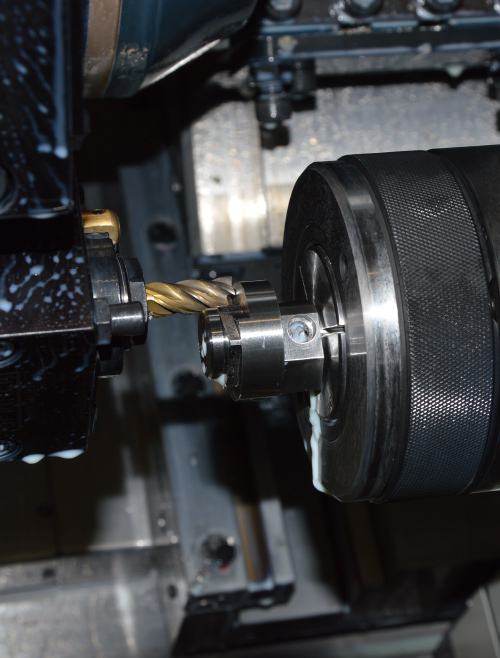

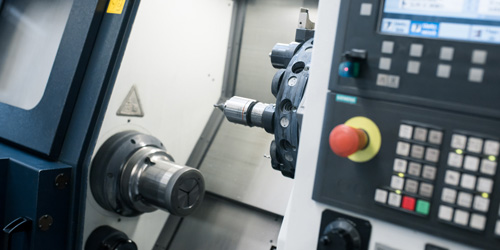

CNC-Drehen (Spinner TC-600, TC-400 Automat, TC-400-PAN, TTS-Triplex)
Rotationssymmetrische Teile aus Aluminium, Stahl, Edelstahl und Kunststoff von Einzelteilen bis hohen Stückzahlen, Werkstück bis Ø 250 mm bzw. Stangen bis 3200 mm.

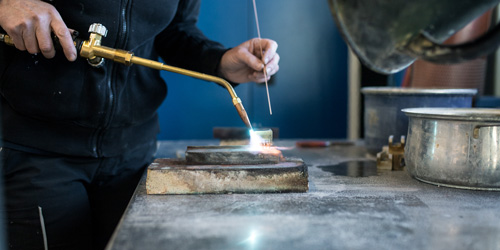

Hart- und Weichlöten
Acetylen/Sauerstoff mit Silberlot zum dichten Zusammenfügen von Rohren und Behältern.

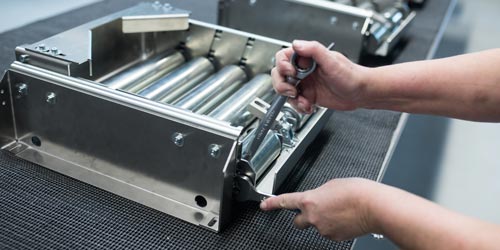

Baugruppenmontage
Montage eigener oder beigestellter Teile inklusive Funktions- und Dichtigkeitsprüfung und Verpackung.

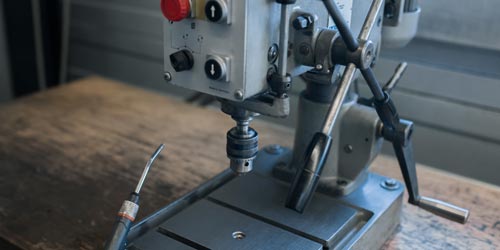

Manuelle Bearbeitung
Klassische Dreh-, Fräs- und Bohrmaschinen für Einzelteile und Entgratarbeiten.
Aluminium
Zerspanung von Aluminiumbauteilen im Dreh- und Fräsverfahren.
Stahl / gehärteter Stahl
Bearbeitung und wasserstrahlgeschnittenes Trennen auch von gehärtetem Stahl.
Edelstahl
Präzises Drehen und Fräsen von Edelstahlbauteilen.
Kunststoff
Zerspanung und Wasserstrahlschneiden technischer Kunststoffe.
Stein, Leder, Schaumstoff, Saphir
Abrasives Wasserstrahlschneiden nahezu aller Werkstoffe bis 50 mm Stärke.

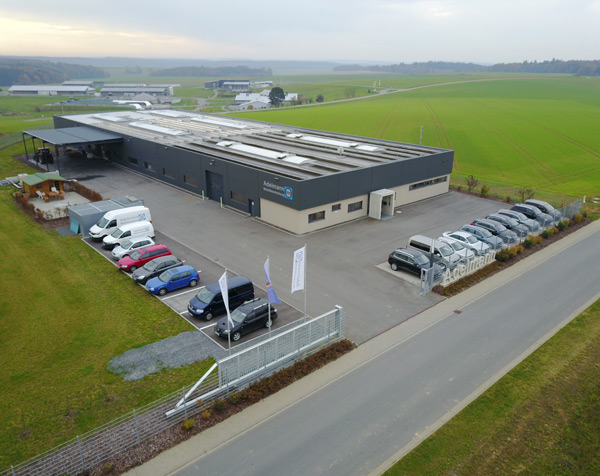

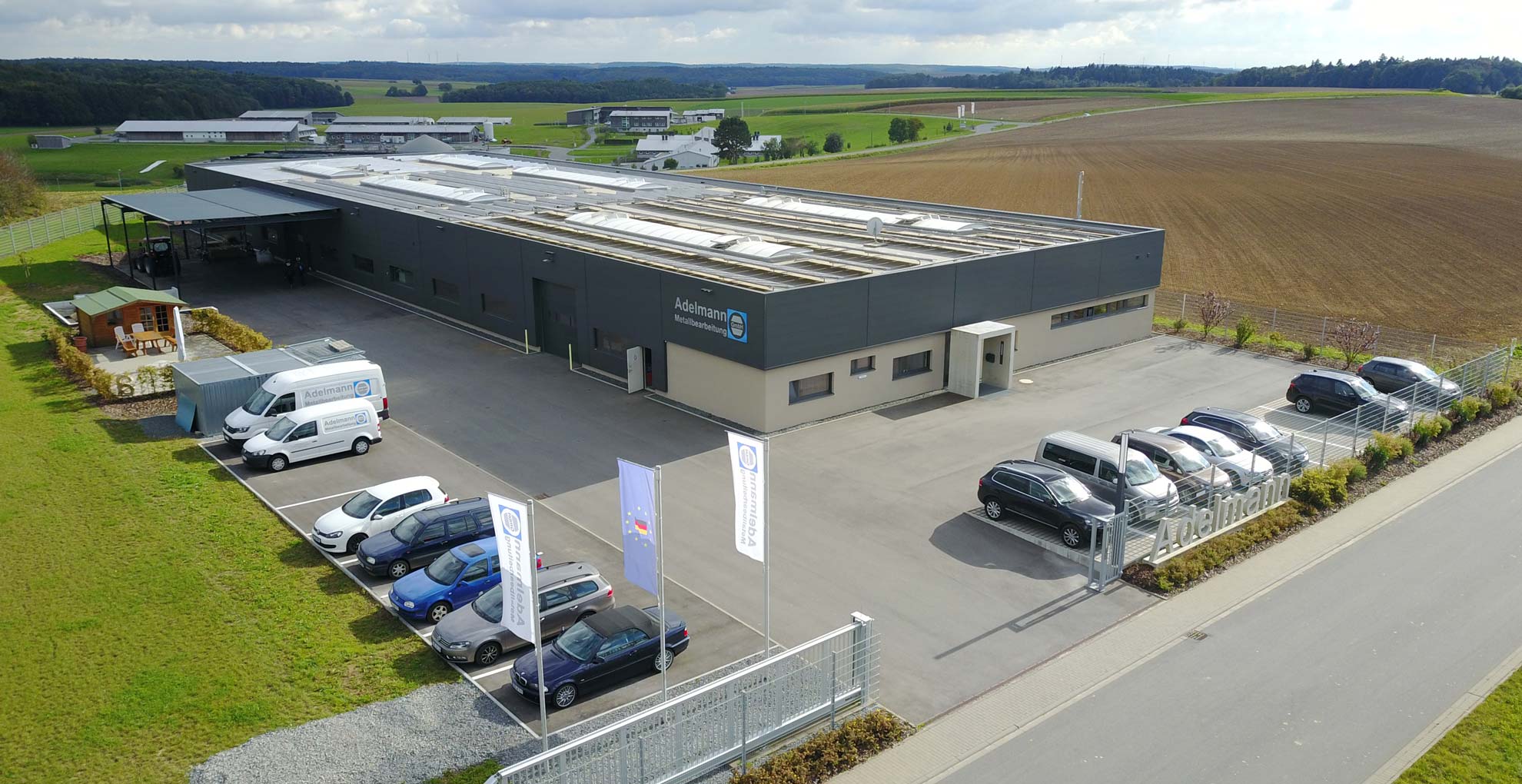

Standorte
Boxberg-Windischbuch
DEHauptsitz mit Produktion, Büro und Lager
- Losgröße
- Einzelteile bis hohe Stückzahlen
- Werkstoffe
- Aluminium, Stahl, Edelstahl, Kunststoff, Stein, Leder, Schaumstoff, Saphir
- CMS Proline 1730 5-Achs-Wasserstrahlschneidanlage (3000 × 1500 mm, 4150 bar)
- Spinner U-630 5-Achs-Bearbeitungszentrum
- Spinner U5-1530 5-Achs-Bearbeitungszentrum
- Schaublin 60 CNC Vertikalfräsmaschine
- Spinner VC 1150 Vertikalfräsmaschine
- Spinner TC-600 Universaldrehmaschine
- Spinner TC-400 Automat mit Kurzstangenmagazin
- Spinner TC-400-PAN
- Spinner TTS-Triplex 3-Revolver-Simulandrehzentrum
- Keyence IM-8030T digitaler Messprojektor
- Konventionelle Dreh-, Fräs- und Bohrmaschinen
- Montagearbeitsplätze

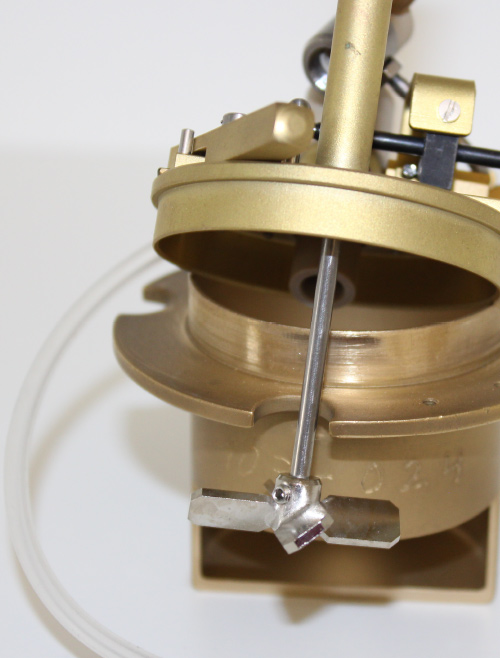

Bauteile und Fertigung

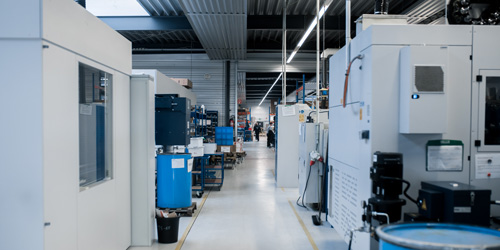

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-WasserstrahlschneidenZerspanung | – | 3000 mm × 1500 mm × bis zu 50 mm Materialstärke | – | – | Metalle, Kunststoffe, Stein, Schaumstoff, Leder, Gehärteter Stahl, Saphir |
| CNC-Fräsen (5-Achs)Zerspanung | – | 1530 mm × 620 mm × 465 mm | – | – | Metalle |
| CNC-Fräsen (3-Achs Vertikal)Zerspanung | – | 1150 mm × 620 mm × 600 mm | – | – | Metalle |
| CNC-DrehenZerspanung | – | 3200 mm × Ø 250 mm | – | Einzelteile – hohe Stückzahlen | Aluminium, Stahl, Edelstahl, Kunststoffe |
| Manuelle Bearbeitung (Drehen, Fräsen, Bohren, Entgraten)Zerspanung | – | – | – | Einzelteile | – |
| BaugruppenmontageMontage | – | – | – | – | Metalle |
| Fügen (Hartlöten, Weichlöten, Acetylen/Sauerstoff mit Silberlot)Fügen | – | – | – | – | Metalle (Rohre und Behälter) |
| Qualitätssicherung / Prüfung (Messprojektor, Funktions- und Dichtigkeitsprüfung)Prüfung | – | 300 mm × 200 mm × 75 mm | 7,5 kg | – | – |
| Entwicklung / CAD-Zeichnungen / Veredelung / PrüfprotokolleEngineering | – | – | – | – | – |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Wasserstrahlschneidanlage | CMS Italien Proline 1730 | 1 | 3000 x 1500 mm, 4150 bar, Hochdruckpumpe 34 kW bei 5 l/min | – | Boxberg-Windischbuch |
| 5-Achs-Bearbeitungszentrum | Spinner U-630 | 1 | X 630, Y 530, Z 465 mm, 15.000 1/min, SK40, 122 Werkzeugplätze, 30 m/min | – | Boxberg-Windischbuch |
| 5-Achs-Bearbeitungszentrum | Spinner U5-1530 (im Text auch U5-1520 genannt) | 1 | X 1530, Y 530, Z 465 mm, 15.000 1/min, SK40, 122 Werkzeugplätze | – | Boxberg-Windischbuch |
| Vertikal-CNC-Fräsmaschine | Schaublin 60 CNC | 1 | X 600, Y 510, Z 510 mm, 8.000 1/min, SK40, 20 Werkzeugplätze, 30 m/min | – | Boxberg-Windischbuch |
| Vertikal-CNC-Fräsmaschine | Spinner VC 1150 | 1 | X 1150, Y 620, Z 600 mm, 14.000 1/min, SK40, 60 Werkzeugplätze, 48 m/min | – | Boxberg-Windischbuch |
| Universaldrehmaschine | Spinner TC-600 | 1 | Werkstück Ø bis 250 mm, Stangen bis 1.500 mm / Ø65 mm, X 275, Y +50/-40, Z 700 mm | – | Boxberg-Windischbuch |
| Universaldrehmaschine mit Kurzstangenmagazin | Spinner TC-400 Automat | 1 | Stangen bis 1.500 mm / Ø52 mm, X 200, Z 515 mm | – | Boxberg-Windischbuch |
| Universaldrehmaschine (Spannzange Ø4–Ø60 / 3-Backenfutter Ø200) | Spinner TC-400-PAN | 1 | X 200, Z 515 mm | – | Boxberg-Windischbuch |
| 3-Revolver-Simulandrehzentrum | Spinner TTS-Triplex | 1 | Werkstück Ø bis 75 mm, Stangenmagazin bis 3.200 mm, Spindeldurchlass 65 mm, Z bis 705 mm | – | Boxberg-Windischbuch |
| Konventionelle Dreh-, Fräs- und Bohrmaschinen | – | – | – | – | Boxberg-Windischbuch |
| Digitaler Messprojektor | Keyence IM-8030T | 1 | X 300, Y 200, Z 75 mm, inkl. Rotationseinheit, max. Werkstückgewicht 7,5 kg | – | Boxberg-Windischbuch |
Zusatzleistungen
Qualitätssicherung

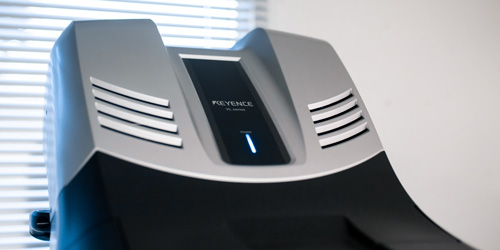

Die Qualitätssicherung umfasst Stichprobenprüfungen im Produktionsprozess sowie Endkontrollen, ergänzt durch Funktions- und Dichtigkeitsprüfung von Baugruppen. Präzise Messungen erfolgen mit dem digitalen Messprojektor Keyence IM-8030T (Messbereich 300 × 200 × 75 mm, inkl. Rotationseinheit für Rundteile, max. 7,5 kg Werkstückgewicht).
| Nachweis | Boxberg-Windischbuch |
|---|---|
| ISO 9001 |
Unternehmenshistorie
- 2001
Gründung als Adelmann Drehteile durch Steffen Adelmann am 01.04.2001 in einer Autogarage im Nebenerwerb.
- 2006
Umzug in die Gewerbehalle der Stadt Boxberg, Schritt in die Selbständigkeit, erste CNC-Maschinen, erster Lehrling und erster Vollzeitbeschäftigter.
- 2011
10-jähriges Jubiläum mit Tag der offenen Tür.
- 2012
Umwandlung in die Adelmann Metallbearbeitung GmbH mit Geschäftsführer Steffen Adelmann, eingetragen zum 01.01.2012.
- 2013
Spatenstich im Gewerbegebiet Seehof im Mai; Bezug der eigenen Räumlichkeiten nach 7 Monaten Bauzeit mit 175 m² Büro/Sozial und 625 m² Produktion.
- 2016
Erweiterung der Produktionsfläche um 1200 m², eingeweiht im Dezember 2016.
- 2021
20-jähriges Jubiläum, aufgrund der Corona-Auflagen intern gefeiert.
