Präzisions-Lohnfertigung: CNC-Fräsen und -Drehen von Einzelteilen und Kleinserien bis 500 Stück mit Oberflächenbehandlung und Montage.
ALPHA TECH Präzisionsbau GmbH
Dellach im Drautal (Hauptsitz, Fertigung)Neu auf Amplifa
Über ALPHA TECH Präzisionsbau
Die ALPHA TECH Präzisionsbau GmbH ist seit 2005 am Standort Dellach im Drautal in Kärnten als Partner für Präzisions-Lohnfertigung tätig. Das Unternehmen fertigt individuelle Einzelteile und Kleinserien bis 500 Stück für die Halbleiter-, Medizin-, Photodruck- und Optikindustrie sowie den allgemeinen Maschinenbau. Die Wertschöpfung umfasst Konstruktion und Entwicklung mit 3D-CAD, CNC-Zerspanung (3-, 4- und 5-Achs-Fräsen inklusive Simultanbearbeitung, Drehen mit Doppelspindel und angetriebenen Werkzeugen), Schleifen, Erodieren, Tieflochbohren bis 1000 mm, Wasserstrahlschneiden, Blechbearbeitung, Schweißen sowie mechanische, elektrische und pneumatische Montage zu einbaufertigen Baugruppen. Über eine eigene Pulverbeschichtungsanlage und ein Partnernetzwerk werden Oberflächen wie Eloxieren, Hartcoatieren, Elektropolieren, Kontaktvergolden oder Nitrieren realisiert. Die circa 70 Mitarbeitenden arbeiten im 3-Schicht-Betrieb mit rund 12.000 Fertigungsstunden Kapazität pro Monat. Bearbeitet werden alle zerspanbaren Werkstoffe; Aluminium, Sonderstähle und Kunststoffe machen etwa 90 % der Produktion aus.
- Standort
- Dellach im Drautal
- Verfahren
- Drehen, Fräsen, 3-Achsen Fräsen, 4-Achsen Fräsen, 5-Achsen Fräsen, 5-Achsen Simultan Fräsen, Drehen mit Doppelspindel, Drehen mit angetriebenen Werkzeugen
- Werkstoffe
- Baustähle S235JR, Baustähle S355JR, Baustahl 1.0037, Baustahl 1.0045, Automatenstahl 9SMnPb28, Automatenstahl 11SMn30, Automatenstahl 1.0737, Automatenstahl 1.0760
- Zertifikate
- ISO 9001:2015, ISO 14001:2015, ISO 9001, ISO 14001
- Gegründet
- 2005
- Mitarbeiter
- 70
- Branchen
- Halbleiterindustrie, Medizintechnik, Photodruckindustrie, Optische Industrie, Maschinenbau, Mechatronik
- 01
Konstruktion und Entwicklung (3D-CAD, 2D-Zeichnungen, Prototypenbau)
- 02
Materiallager und Zuschnitte
- 03
CNC-Fräsen (3/4/5-Achs, Simultan)
- 04
CNC-Drehen (Doppelspindel, angetriebene Werkzeuge)
- 05
Schleifen, Erodieren, Tieflochbohren
- 06
Wasserstrahlschneiden, Blechbearbeitung, Abkanten, Schweißen
- 07
Oberflächenbehandlung (eigene Pulverbeschichtung, Partnernetzwerk)
- 08
Beschriften/Lasern
- 09
Montage (mechanisch, elektrisch, pneumatisch)
- 10
Prüfen und Protokollieren
Werkstoffe und Verfahren
Baustähle
Lagermaterial für Baugruppen, Rahmen und allgemeine Maschinenteile.
Automatenstähle
Für Drehbearbeitung von passgenauen kleinen und mittelgroßen Bauteilen.
Einsatzstähle
Für hochbelastete Maschinenelemente mit nachfolgender Wärmebehandlung.
Sonder- und Werkzeugstähle
Für verschleißfeste Werkzeug- und Sonderteile.
Rostfreie Stähle
Für korrosionsbeständige Komponenten in Medizintechnik und Halbleiterbau.
Aluminiumlegierungen
Kernwerkstoff der Fertigung für leichte, hochfeste Präzisionsteile.
Kupfer und Kupferlegierungen
Messing, Bronze, Kupfer und Alubronze für elektrisch und thermisch beanspruchte Teile.
Kunststoffe
Technische Kunststoffe wie PE, PA, PP, POM, PTFE, PEEK, PET, PVC, PMMA, PC, PCTFE und PFA für Isolations- und Leichtbauteile.
3-, 4- und 5-Achs-Fräsen
Zerspanung mit Toleranzen bis ±0,005 mm, inklusive 5-Achs-Simultanbearbeitung.
Drehen
2- und 3-Achs-Drehen mit Doppelspindel und angetriebenen Werkzeugen.
Wasserstrahlschneiden
Zugfreies Schneiden von Blechen bis 2000 × 1000 × 100 mm.
Pulverbeschichtung
Eigene Anlage Wagner WPZ/10/P5 mit Ofen (1200 × 1000 × 600 mm).
Standorte
Dellach im Drautal
ATHauptsitz, Fertigung
- Stückgewicht / Größe
- max. 2500 kg; Fräsen bis 3800 × 1900 × 500 mm; Drehen Ø 699
- Losgröße
- Einzelteile bis Kleinserien (max. 500 Stück)
- Werkstoffe
- Aluminium, Sonderstähle, Kunststoffe, Baustähle, Automatenstähle, Einsatzstähle, rostfreie Stähle, Messing, Bronze,
- 24 CNC-Fräsmaschinen (u. a. HAAS UMC 750, UMC 1000 SS, GM-2 5ax 3600×2200×1000 mm, DMG DMU 160 P)
- 9 CNC-Drehmaschinen (u. a. HAAS ST 40 Y, DS 30 SS)
- 2 Planschleifmaschinen (Blohm Planomat 408, MICROCUT PFG 3060 AHD)
- Wasserstrahlschneidanlage STM WS1020 (2000 × 1000 × 100 mm)
- Abkantpresse BAYKAL APHS 26090 (2600 mm, 90 t)
- Pulverbeschichtungsanlage Wagner WPZ/10/P5 mit Ofen
- 5-Achs-Koordinatenmessgerät Hexagon Global Dea Advantage 09.15.08
- 3D-Scanner Shining 3D FreeScan Trak Nova
- Laserbeschriftungsanlage und Nadelprägegeräte
- ABB Industrieroboter IRB 6620-150

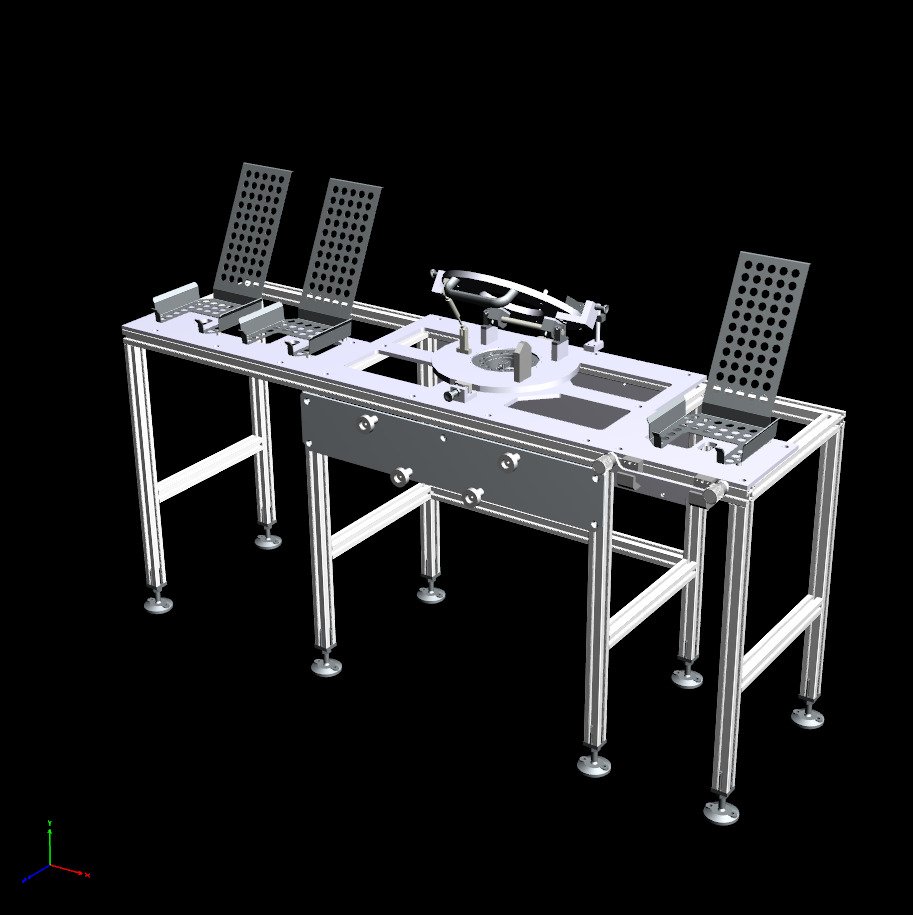

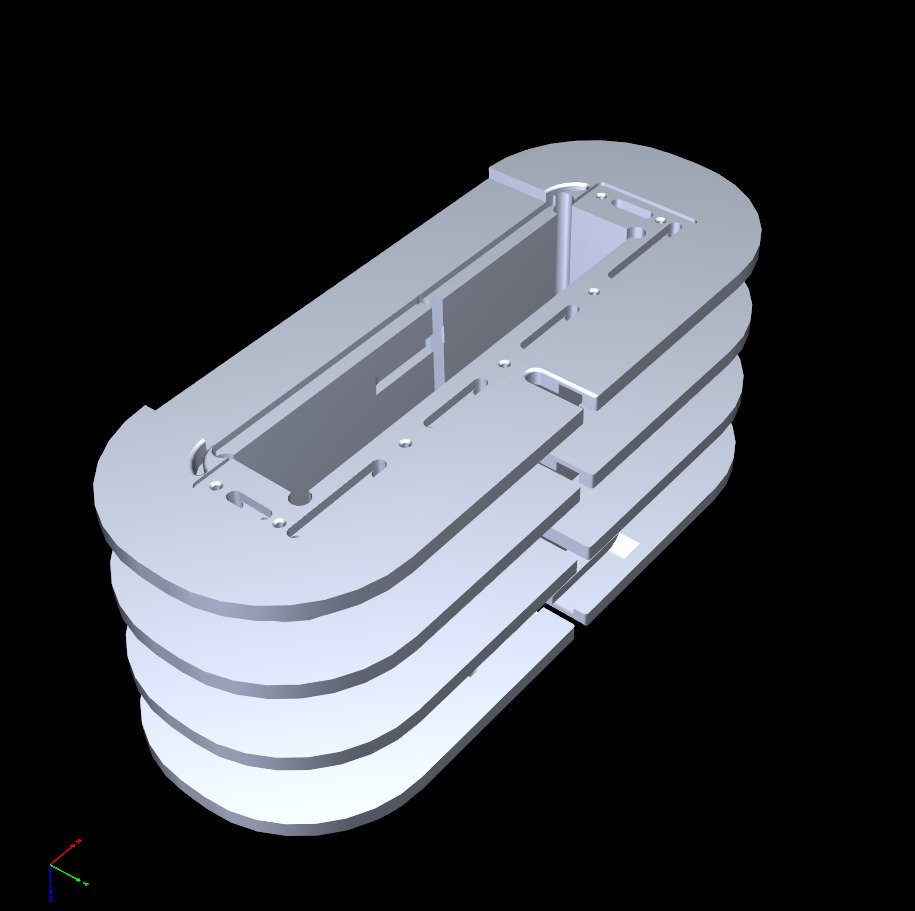

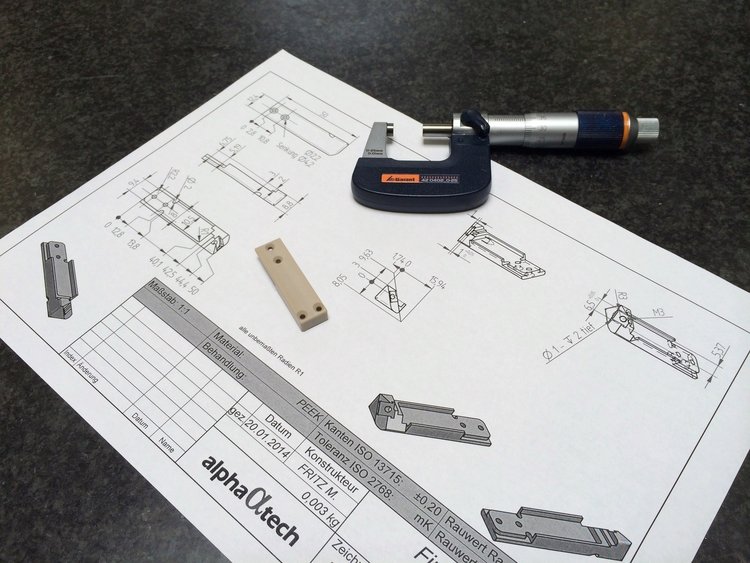

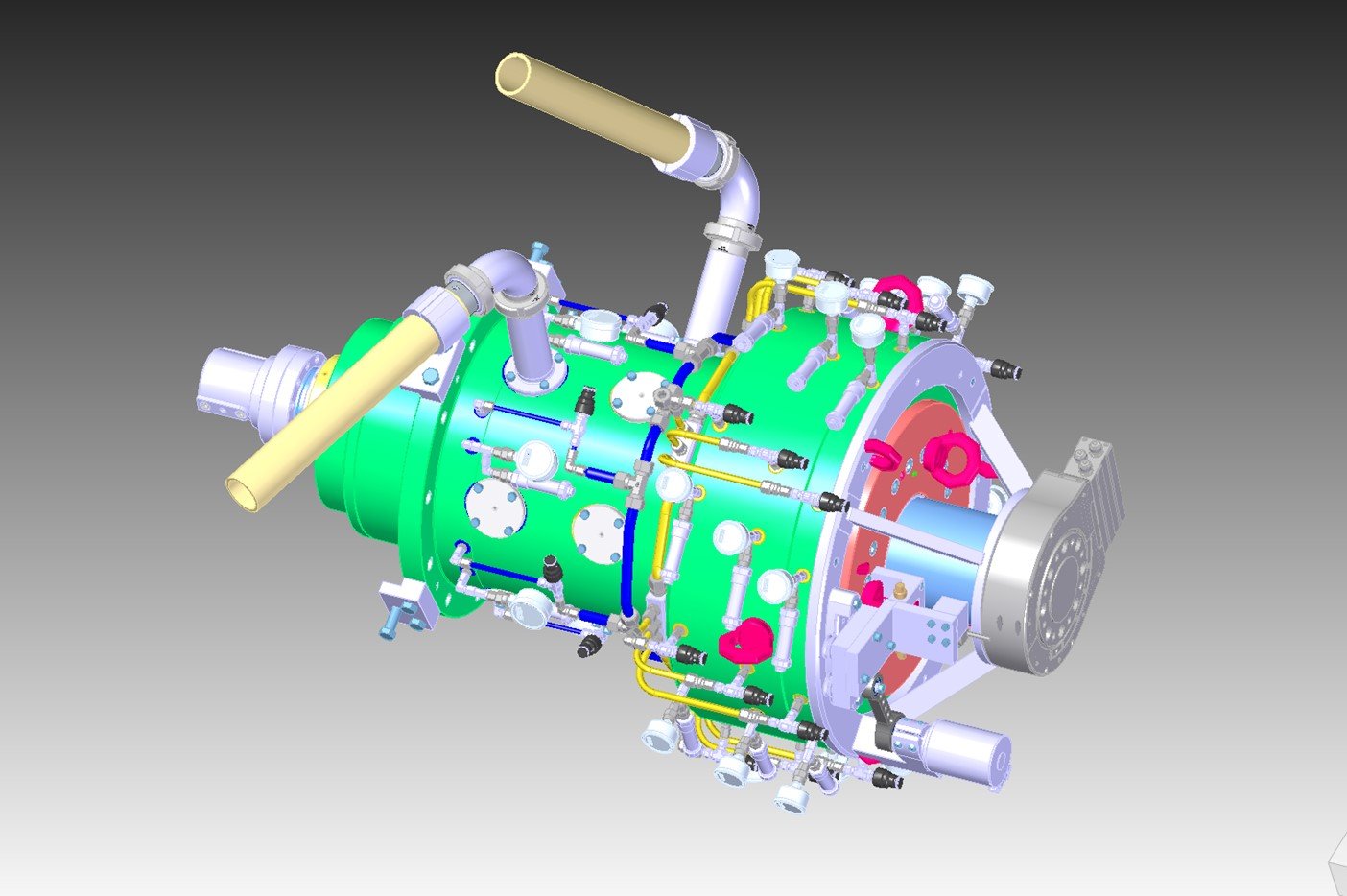

Bauteile

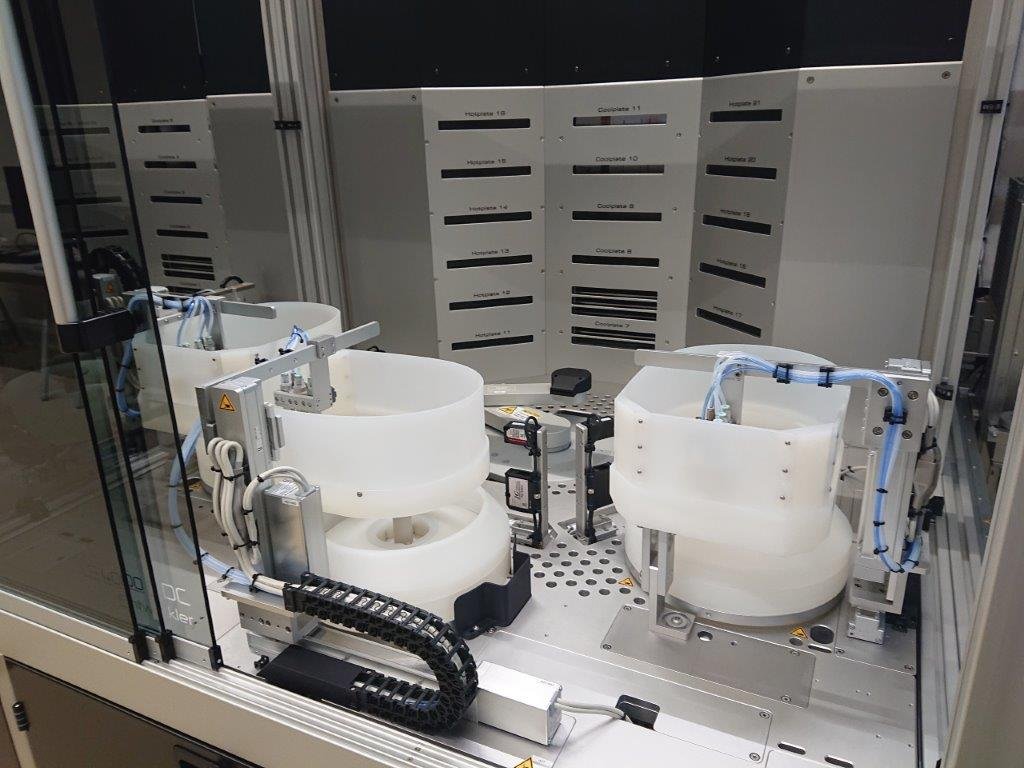

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| DrehenZerspanung | – | – | – | 500 Stück | Aluminium, Sonderstähle, Kunststoffe, Baustähle, Automatenstähle, Einsatzstähle, Rostfreie Stähle, Messing, Bronze, Kupfer, Alubronze |
| FräsenZerspanung | – | – | – | 500 Stück | Aluminium, Sonderstähle, Kunststoffe, Baustähle, Automatenstähle, Einsatzstähle, Rostfreie Stähle, Messing, Bronze, Kupfer, Alubronze |
| 3-Achsen FräsenZerspanung | ±0,005 mm | 3800 mm × 1900 mm × 500 mm | 2500 kg | 500 Stück | Aluminium, Sonderstähle, Kunststoffe, Baustähle, Automatenstähle, Einsatzstähle, Rostfreie Stähle, Messing, Bronze, Kupfer, Alubronze |
| 4-Achsen FräsenZerspanung | ±0,005 mm | 3800 mm × 1900 mm × 500 mm | 2500 kg | 500 Stück | Aluminium, Sonderstähle, Kunststoffe, Baustähle, Automatenstähle, Einsatzstähle, Rostfreie Stähle, Messing, Bronze, Kupfer, Alubronze |
| 5-Achsen FräsenZerspanung | ±0,005 mm | 3800 mm × 1900 mm × 500 mm | 2500 kg | 500 Stück | Aluminium, Sonderstähle, Kunststoffe, Baustähle, Automatenstähle, Einsatzstähle, Rostfreie Stähle, Messing, Bronze, Kupfer, Alubronze |
| 5-Achsen Simultan FräsenZerspanung | ±0,005 mm | 3800 mm × 1900 mm × 500 mm | 2500 kg | 500 Stück | Aluminium, Sonderstähle, Kunststoffe, Baustähle, Automatenstähle, Einsatzstähle, Rostfreie Stähle, Messing, Bronze, Kupfer, Alubronze |
| Drehen mit DoppelspindelZerspanung | – | – | – | 500 Stück | Aluminium, Sonderstähle, Kunststoffe |
| Drehen mit angetriebenen WerkzeugenZerspanung | – | – | – | 500 Stück | Aluminium, Sonderstähle, Kunststoffe |
| SchleifenZerspanung | – | – | – | 500 Stück | Stahl, Edelstahl |
| ErodierenZerspanung | – | – | – | 500 Stück | Stahl, Edelstahl |
| TieflochbohrenZerspanung | – | 1000 mm | – | 500 Stück | Stahl, Edelstahl |
| Zuschnitte aller ArtZerspanung | – | – | – | 500 Stück | – |
| WasserstrahlschneidenZerspanung | – | 2000 mm × 1000 mm × 100 mm | – | 500 Stück | – |
| SchweißenFügen | – | – | – | 500 Stück | – |
| BlechbearbeitungUmformung | – | – | – | 500 Stück | – |
| AbkantenUmformung | – | 2600 mm | – | – | – |
| MontageMontage | – | – | – | 500 Stück | – |
| Konstruktion und EntwicklungEngineering | – | – | – | – | – |
| EloxierenOberfläche | – | – | – | – | Aluminium |
| HartcoatierenOberfläche | – | – | – | – | Aluminium |
| PulverbeschichtenOberfläche | – | 1200 mm × 1000 mm × 600 mm | – | – | – |
| ElektropolierenOberfläche | – | – | – | – | Edelstahl |
| KontaktvergoldungOberfläche | – | – | – | – | Messing, Kupfer |
| NitrierenWärmebehandlung | – | – | – | – | Stahl |
| HärtenWärmebehandlung | – | – | – | – | Stahl |
| BrünierenOberfläche | – | – | – | – | Stahl |
| TeniferbeschichtenWärmebehandlung | – | – | – | – | Stahl |
| galvanisch verzinkenOberfläche | – | – | – | – | Stahl |
| galvanisch vernickelnOberfläche | – | – | – | – | Stahl, Edelstahl |
| PrototypenbauEngineering | – | – | – | – | – |
| BaugruppenfertigungMontage | – | – | – | – | – |
| Mechanische MontageMontage | – | – | – | – | – |
| Elektrische MontageMontage | – | – | – | – | – |
| Pneumatische MontageMontage | – | – | – | – | – |
42 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3-Achsen Fräsmaschine | HAAS Super Mini-Mill | 2 | 500 x 400 x 250 mm | – | Dellach im Drautal |
| 4-Achsen Fräsmaschine | HAAS VF-1 SS YT-EU | 1 | 508 x 508 x 508 mm | – | Dellach im Drautal |
| 4-Achsen Fräsmaschine | HAAS VF-2 SS | 2 | 762 x 406 x 508 mm | – | Dellach im Drautal |
| 4-Achsen Fräsmaschine | HAAS VF-2 SS YT-EU | 1 | 762 x 508 x 508 mm | – | Dellach im Drautal |
| 4-Achsen Fräsmaschine | HAAS VF-5 SS | 1 | 1270 x 660 x 630 mm | – | Dellach im Drautal |
| 4-Achsen Fräsmaschine | HAAS VF-6 SS | 2 | 1626 x 813 x 762 mm | – | Dellach im Drautal |
| 4-Achsen Fräsmaschine | HAAS VF-11 | 1 | 3020 x 1020 x 760 mm | – | Dellach im Drautal |
| 5-Achsen Fräsmaschine | HAAS UMC 500 SS (20-fach Palettenwechsler) | 1 | 610 x 406 x 406 mm | – | Dellach im Drautal |
| 5-Achsen Fräsmaschine | HAAS UMC 750 | 4 | 762 x 508 x 508 mm | – | Dellach im Drautal |
| 5-Achsen Fräsmaschine | HAAS UMC 750 SS | 1 | 762 x 508 x 508 mm | – | Dellach im Drautal |
| 5-Achsen Fräsmaschine | HAAS UMC 1000 SS | 1 | 1016 x 635 x 635 mm | – | Dellach im Drautal |
| 5-Achsen Fräsmaschine | HAAS GM-2 5ax | 2 | 3600 x 2200 x 1000 mm | – | Dellach im Drautal |
| 4-Achsen Fräsmaschine | HAAS EC-1600 | 1 | 1600 x 1200 x 760 mm | – | Dellach im Drautal |
| 3-Achsen Fräsmaschine | SPINNER VC 450 | 1 | 450 x 300 x 350 mm | – | Dellach im Drautal |
| 5-Achsen Fräsmaschine | Deckel Maho DMC 125 U | 1 | 1250 x 800 x 850 mm | – | Dellach im Drautal |
| 5-Achsen Fräsmaschine | DMG DMU 160 P | 1 | 1600 x 1600 x 1100 mm | – | Dellach im Drautal |
| 3-Achsen Fräsmaschine | HAAS GR 510 | 1 | 3000 x 1500 x 200 mm | – | Dellach im Drautal |
| 2-Achsen Drehmaschine | EMCO Super 11 CD | – | Ø280 x 650 mm | – | Dellach im Drautal |
| 2-Achsen Drehmaschine | EMCO MAT-20D | – | Ø400 x 1000 mm | – | Dellach im Drautal |
| 2-Achsen Drehmaschine | HAAS ST-10 | 2 | Ø270 (410) x 350 mm | – | Dellach im Drautal |
| 3-Achsen Drehmaschine | HAAS DS 20 Y | 1 | Ø298 (533) x 500 mm | – | Dellach im Drautal |
| 3-Achsen Drehmaschine | HAAS ST 30 Y | 1 | Ø340 (550) x 800 mm | – | Dellach im Drautal |
| 3-Achsen Drehmaschine | HAAS DS 30 SS | 1 | Ø320 (406) x 660 mm | – | Dellach im Drautal |
| 2-Achsen Drehmaschine | HAAS ST 15 | 1 | Ø270 (410) x 350 mm | – | Dellach im Drautal |
| 3-Achsen Drehmaschine | HAAS ST 35 Y | 1 | Ø420 (506) x 760 mm | – | Dellach im Drautal |
| 3-Achsen Drehmaschine | HAAS ST 40 Y | 1 | Ø699 (902) x 1110 mm | – | Dellach im Drautal |
| Wasserstrahlschneidemaschine | STM WS1020 | 1 | 2000 x 1000 x 100 mm | – | Dellach im Drautal |
| Abkantpresse | BAYKAL APHS 26090 | 1 | 2600 mm, 90 Tonnen | – | Dellach im Drautal |
| Rollmaschine | CML CE60H3 | 1 | – | – | Dellach im Drautal |
| Pulverbeschichtungsanlage mit Ofen | Wagner WPZ/10/P5 | 1 | 1200 x 1000 x 600 mm | – | Dellach im Drautal |
| Werkzeugeinstellgerät | ZOLLER Smile 400 | 1 | 200 x 400 mm | – | Dellach im Drautal |
| Werkzeugeinstellgerät | ZOLLER Smile 420/6 | 1 | 420 x 600 mm | – | Dellach im Drautal |
| Planschleifmaschine | MICROCUT PFG 3060 AHD | 1 | 650 x 360 x 300 mm | – | Dellach im Drautal |
| Planschleifmaschine | Blohm Planomat 408 | 1 | 800 x 400 x 300 mm | – | Dellach im Drautal |
| Entgrat- und Poliermaschine | SSD1000 | 1 | 1000 mm | – | Dellach im Drautal |
| Flächen-Entgratmaschine | TimeSaver 10-Serie-1300-MG | 1 | 1000 x 800 mm | – | Dellach im Drautal |
| Laserbeschriftungsanlage | LaserMarker 32-PLM20 Digital | 1 | 150 x 150 mm | – | Dellach im Drautal |
| Nadelprägegerät | FlyMarker Digital | 2 | 85 x 45 mm | – | Dellach im Drautal |
| 5-Achsen Koordinatenmessgerät | Hexagon Global Dea Advantage 09.15.08 | 1 | 1500 x 900 x 800 mm | – | Dellach im Drautal |
| 3-Achsen Koordinatenmessgerät | Brown & Sharpe Derby 454 | 1 | 450 x 500 x 400 mm | – | Dellach im Drautal |
| 3D-Scanner | Shining 3D FreeScan Trak Nova | 1 | 2600 x 2200 mm | – | Dellach im Drautal |
| Industrieroboter | ABB IRB 6620-150 | 1 | Reichweite 3200 mm, Tragkraft 150 kg | – | Dellach im Drautal |
Zusatzleistungen
Qualität und Zertifizierungen
Die Fertigung erfolgt mit Prüfung und Protokollierung, unterstützt durch ein 5-Achs-Koordinatenmessgerät (Hexagon Global Dea Advantage), ein 3-Achs-Koordinatenmessgerät (Brown & Sharpe Derby 454) und einen 3D-Scanner (Shining 3D FreeScan Trak Nova). Das Qualitäts- und Umweltmanagementsystem ist nach ISO 9001:2015 und ISO 14001:2015 zertifiziert.
| Nachweis | Dellach im Drautal |
|---|---|
| ISO 9001 | |
| ISO 14001 |
Unternehmenshistorie
- 2005
Gründung des Unternehmens; seitdem Partner für Präzisions-Lohnfertigung von Einzelteilen und Kleinserien bis 500 Stück.
- 2023
Erstausstellung der Zertifikate ISO 9001:2015 und ISO 14001:2015 durch Quality Austria (gültig bis 30.11.2026).
