Hersteller modularer Trocknungssysteme und Siebdruckmaschinen mit eigener CNC-Teilefertigung
Alraun Maschinenbau GmbH
Gassenäcker 16, 89195 Staig-SteinbergNeu auf Amplifa
Über Alraun Maschinenbau

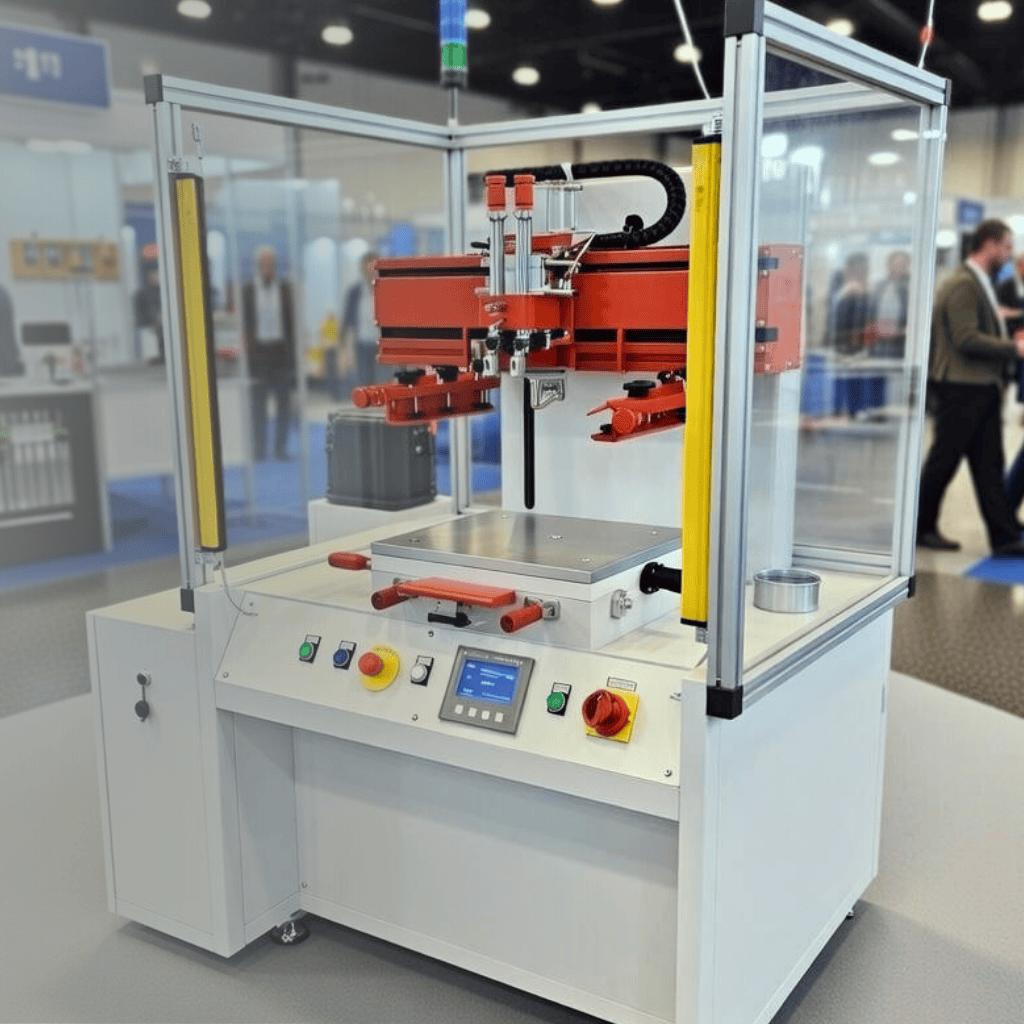

Die Alraun Maschinenbau GmbH in Staig-Steinberg bei Ulm entwickelt, fertigt und betreut industrielle Trocknungssysteme, Siebdruckmaschinen sowie Präzisionsteile für Maschinenbau und Industrie. Das modulare System umfasst Band-, Durchlauf- und Tunneltrockner, die aus Transportband, Trocknungs-, Kühl- und Ablufttunneln konfigurierbar sind. Die Siebdruckmaschinen (HP-, HU-, HR- und SMT-Serie) werden serienmäßig auf modularem System gefertigt und für Flach- und Runddruck eingesetzt. Daneben bietet das Unternehmen CNC-Lohnfertigung nach Zeichnung an: Drehen, Fräsen (3- und 5-Achs), Rund- und Flachschleifen, Gleitschleifen, Teilekennzeichnung und Baugruppenmontage inklusive eigener Elektronik und Steuerungstechnik. Komplette Wertschöpfung an einem Standort mit eigener Konstruktion, Fertigung und Montage; Konstruktion, Fertigung und Montage mit weltweiter Auslieferung über Straße, Luft- und Seefracht.
- Standort
- Staig-Steinberg
- Verfahren
- CNC-Drehen (Stangendurchlass bis 60 mm), CNC-Fräsen 5-Achs, CNC-Fräsen 3-Achs, Rundschleifen (Einstech- und Pendelbetrieb, zwischen Spitzen), Flachschleifen, Bandsägen (Stangen bis D200 mm, Länge bis 6000 mm), Gleitschleifen/Entgraten, Teilekennzeichnung (Facerlaser, Stiftgravur)
- Werkstoffe
- Metall (allgemein, Werkstücke nach Kundenvorgabe), Blech, Kunststoff, Glas, Keramik, Metalle (diverse, nach Kundenvorgabe), Stahl/Blech, CNC-Drehen/3- und 5-Achs-Fräsen
- Gegründet
- 1990 (Troc
- Branchen
- Maschinenbau und Sonderanlagenbau, Automatisierung/Vorrichtungsbau, Industrie, Werbetechnik, Nahrungsmittel, Luftfahrt
- 01
Konstruktion
- 02
Bandsägen der Rohteile
- 03
CNC-Drehen
- 04
CNC-Fräsen
- 05
Rund-/Flachschleifen
- 06
Gleitschleifen/Entgraten
- 07
Teilekennzeichnung
- 08
Oberflächenbehandlung (Partnernetzwerk)
- 09
Baugruppenmontage
- 10

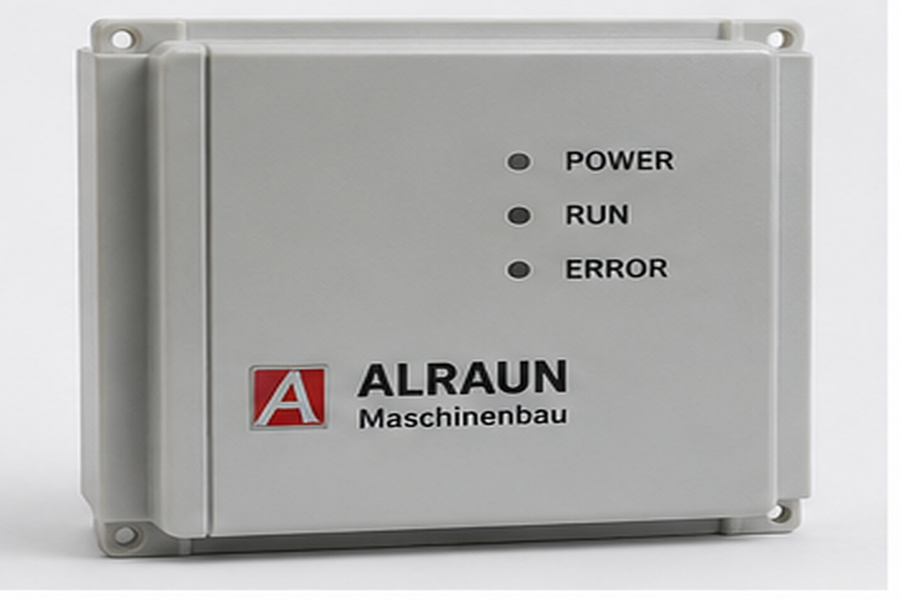

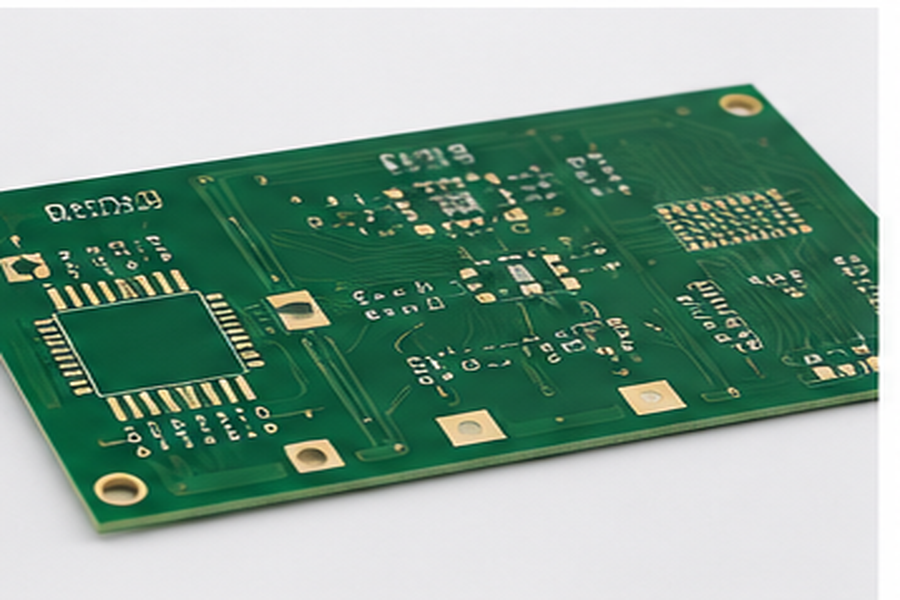

Elektronik/Steuerungstechnik
- 11
Koordinatenmessung
- 12

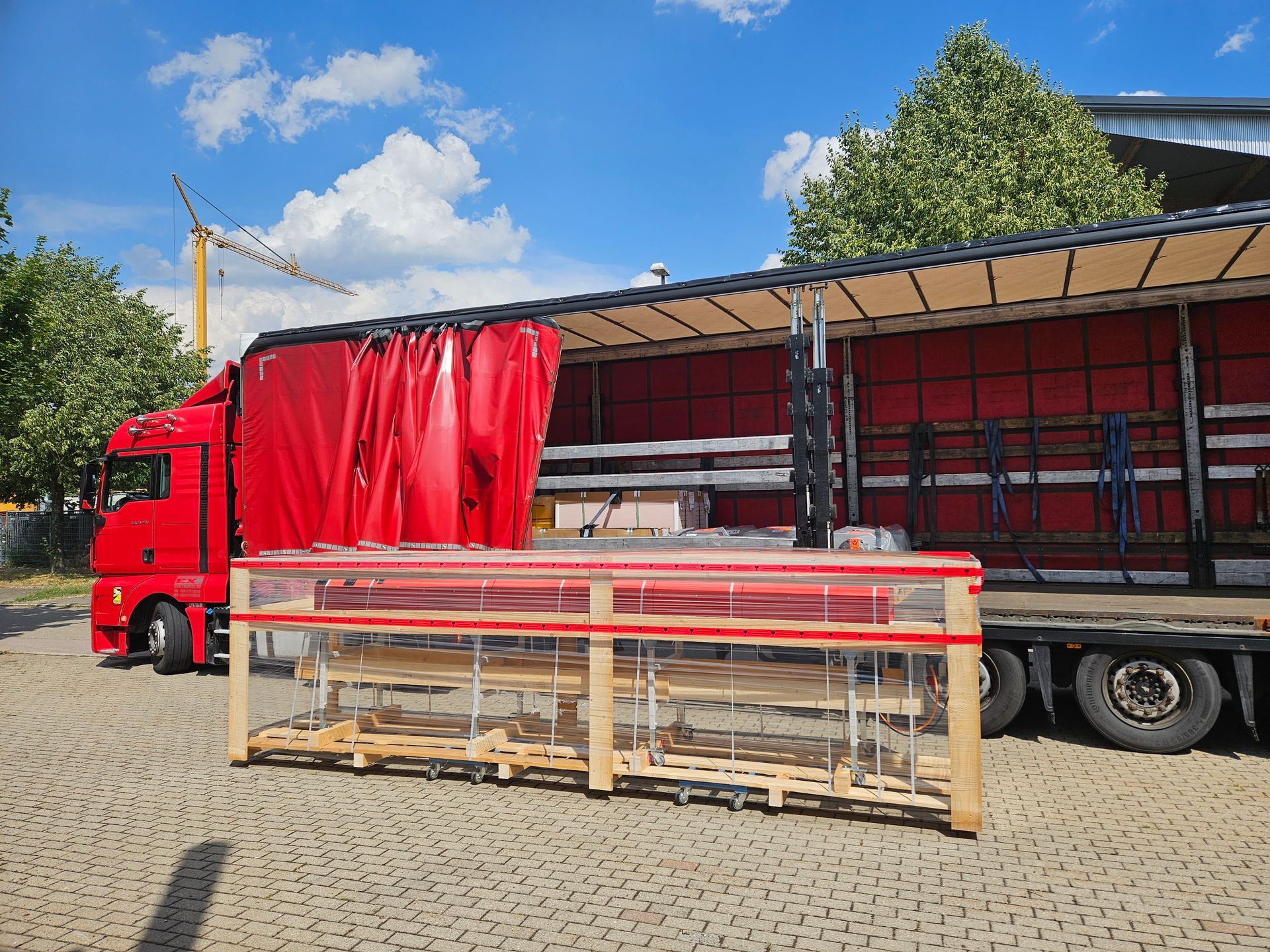

Weltweite Auslieferung
Werkstoffe & Verfahren
Metalle (diverse, nach Kundenvorgabe)
Werkstücke werden nach Kundenvorgabe in diversen Metallen zerspant.
Stahl/Blech
Blechprodukte werden unter anderem für und im Umfeld der Siebdruckmaschinen verarbeitet.
Kunststoff
Bedruckte Kunststoffteile, Gehäuse und Abdeckungen sind typische Anwendungen der Siebdruckmaschinen.
CNC-Drehen/3- und 5-Achs-Fräsen

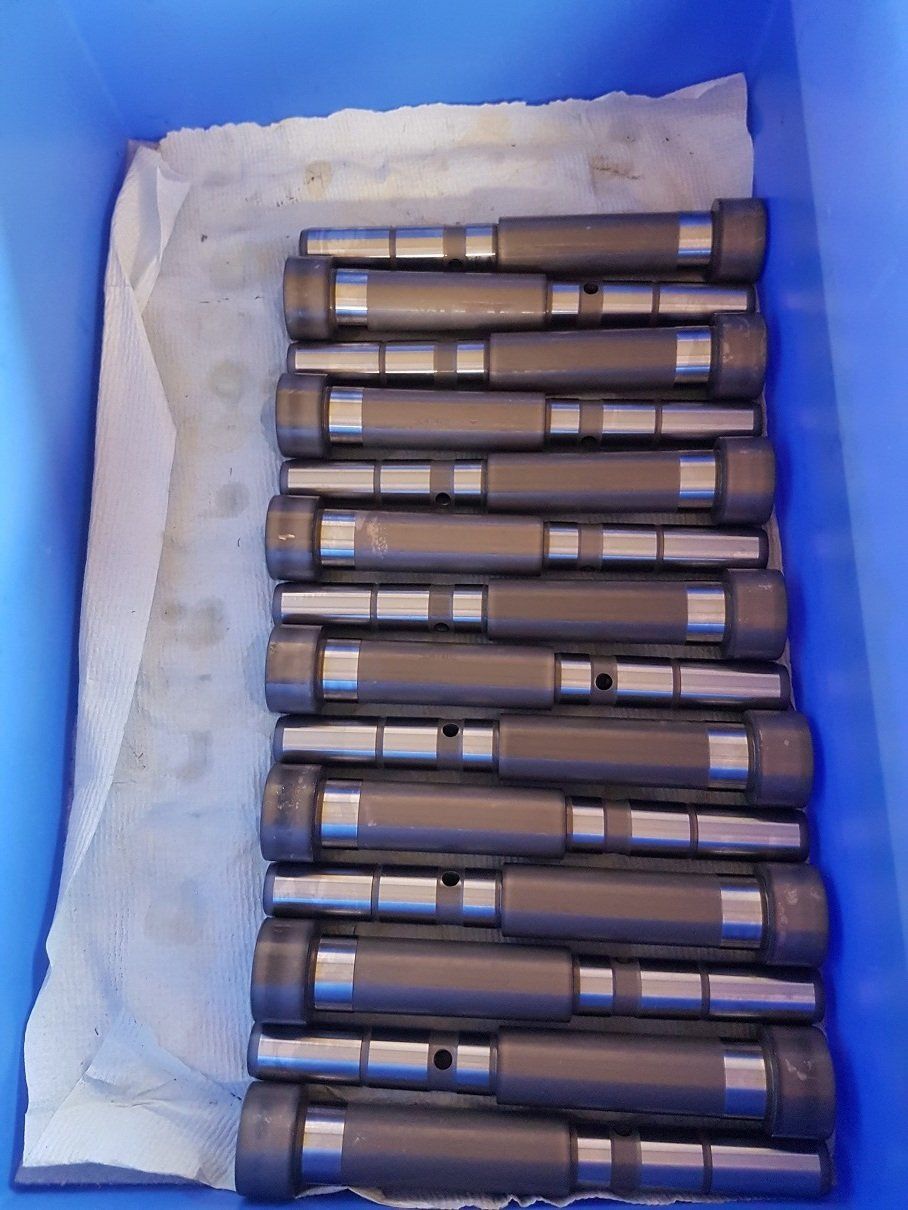

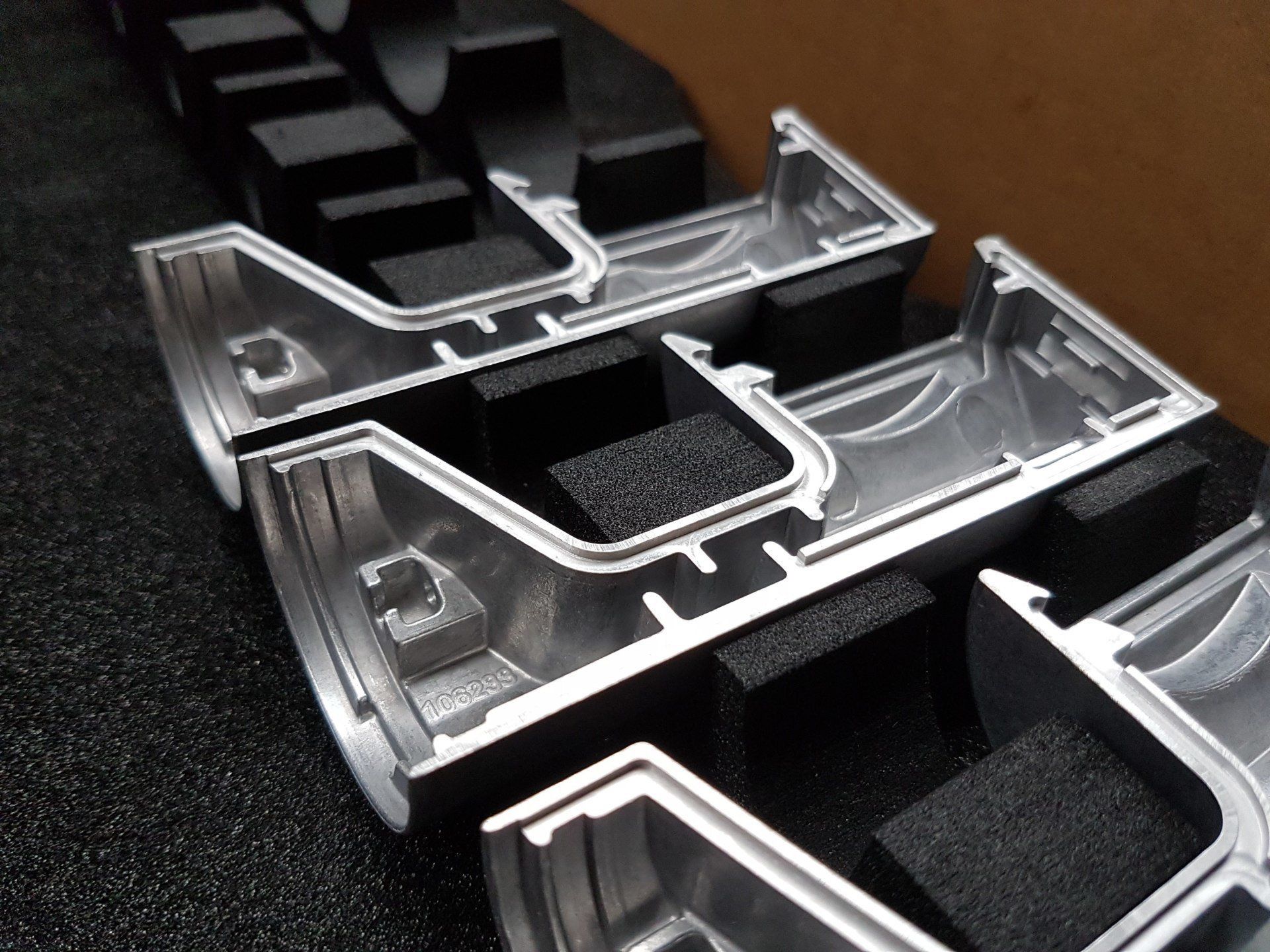

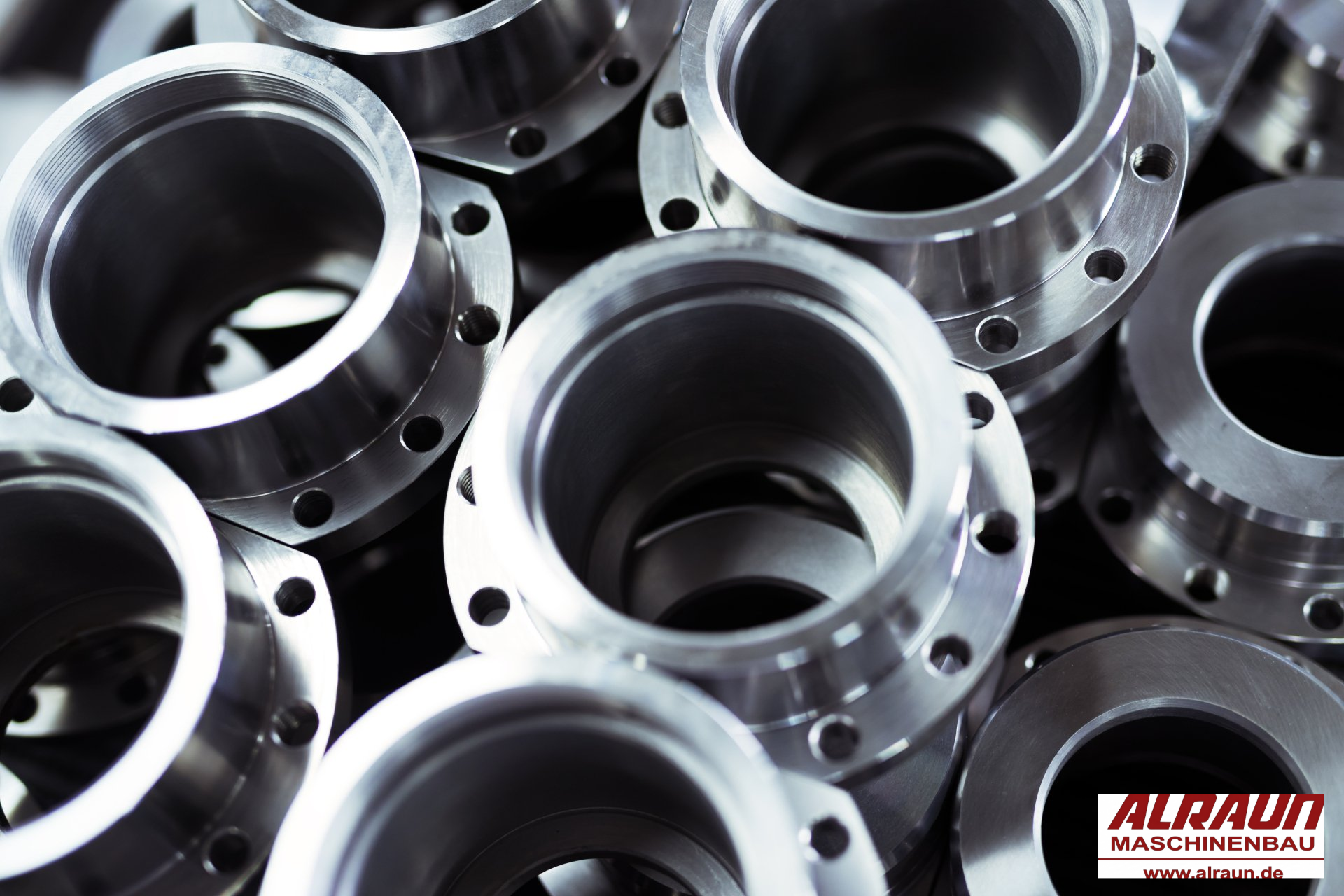

Präzisionsteile nach Zeichnung für Maschinenbau und Sonderanlagen.
Rund- und Flachschleifen
Rundschleifen zwischen Spitzen (Einstech-/Pendelbetrieb) für höchste Oberflächengüten und Maßgenauigkeit.
Siebdruck (Flach-, Rund-, Universaldruck)
Industrielles Bedrucken, Beschichten und Kennzeichnen von Flach- und Rundteilen.
Standorte

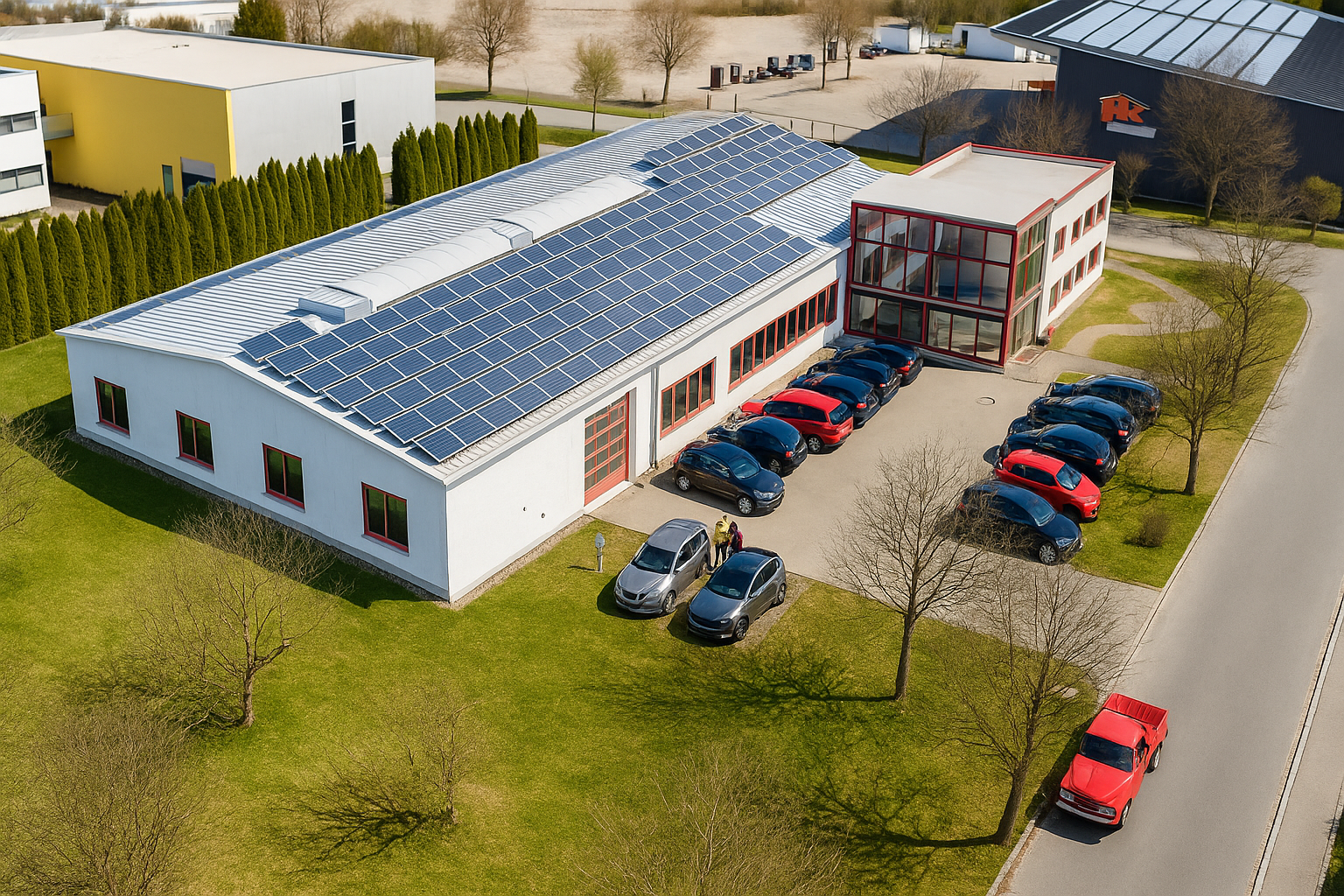

Staig-Steinberg
DEHauptsitz: Konstruktion, Fertigung (CNC-Zerspanung), Elektronik/Steuerungstechnik, Montage
- Losgröße
- Wiederholteile mit ERP-gestützter Losgrößenberechnung; Abruf-/Rahmenbelieferung
- Werkstoffe
- Diverse Metalle, Kunststoff, Blech
- 5x DMG CTX400 S2 CNC-Drehmaschine (Stangendurchlass D60 mm)
- 1x Tschudin HTG400 Rundschleifmaschine
- 2x DMG DMU50 5-Achs-Bearbeitungszentrum
- 1x Kondia A10 3-Achs-Fräsmaschine
- 1x Gleitschleifmaschine Müller MMTV-5321
- 1x NC-Bandsäge mit Stangenvorschub (D200 mm, Länge 6.000 mm)
- Facerlaser und Stiftgravierer (Teilekennzeichnung)
- 1x Mitutoyo M574 Koordinatenmessmaschine
- 1x Mitutoyo Rauheitsmessgerät
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Stangendurchlass bis 60 mm)Zerspanung | – | – | – | – | Metall (diverse) |
| CNC-Fräsen 5-AchsZerspanung | – | 250 mm × 100 mm | – | – | Metall (diverse) |
| CNC-Fräsen 3-AchsZerspanung | – | 1000 mm × 500 mm × 100 mm | – | – | Metall (diverse) |
| Rundschleifen (Einstech- und Pendelbetrieb, zwischen Spitzen)Zerspanung | – | 400 mm × 100 mm | – | – | Metall (diverse) |
| FlachschleifenZerspanung | – | – | – | – | Metall (diverse) |
| Bandsägen (Stangen bis D200 mm, Länge bis 6000 mm)Zerspanung | – | 6000 mm × 200 mm | – | – | Metall (diverse) |
| Gleitschleifen/EntgratenOberfläche | – | 300 mm × 50 mm × 50 mm | – | – | Metall (diverse) |
| Teilekennzeichnung (Facerlaser, Stiftgravur)Oberfläche | – | – | – | – | Metall (diverse) |
| BaugruppenmontageMontage | – | – | – | – | – |
| NormteilebeschaffungMontage | – | – | – | – | – |
| Koordinatenmessung / fertigungsbegleitende Messtechnik (Rauheitsmessung)Prüfung | – | – | – | – | – |
| Oberflächenvergütung/Veredelung (Eloxieren, Brünieren, Härten, Verzinken u.a.)Oberfläche | – | – | – | – | Metall (diverse) |

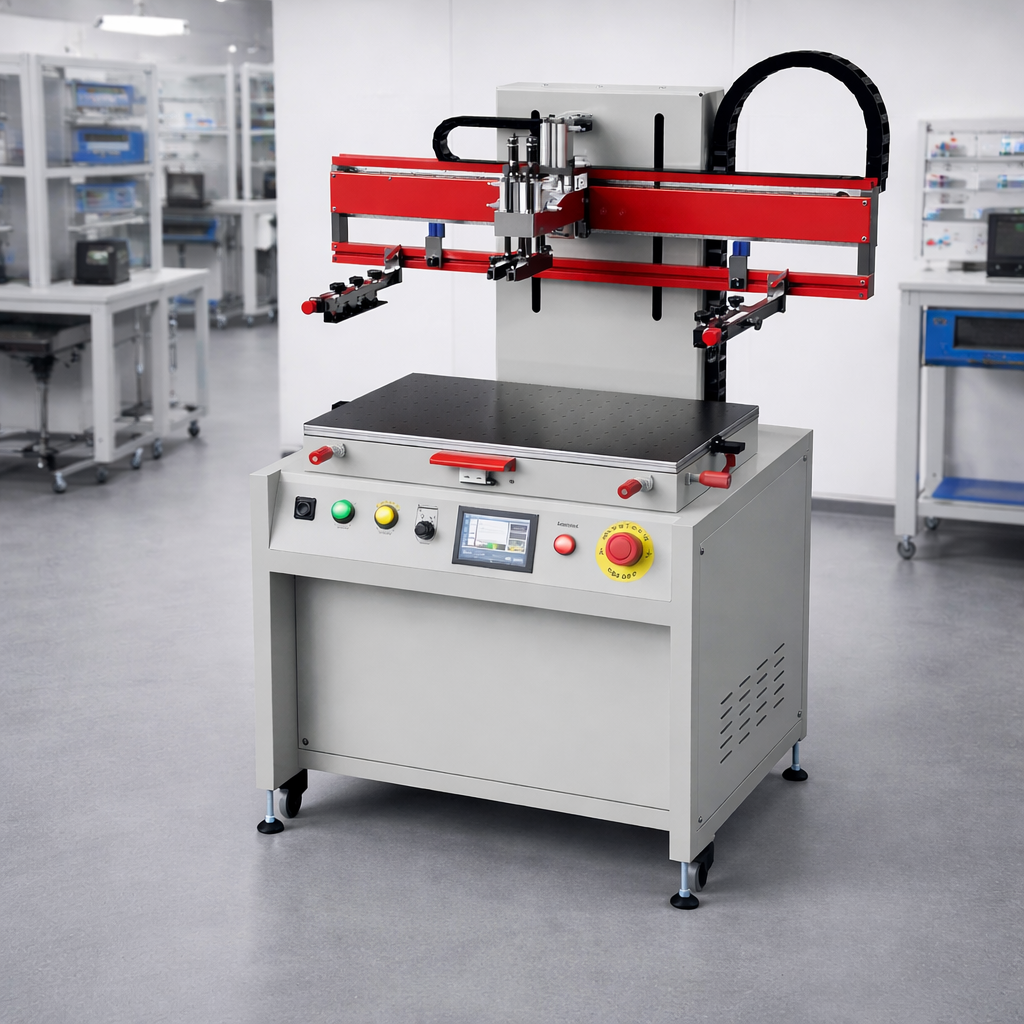

| Siebdruck Flachdruck (HP-Serie, halbautomatisch)Oberfläche | – | 1200 mm × 450 mm × 350 mm | – | – | Kunststoff, Metall, Blech, Glas, Keramik |

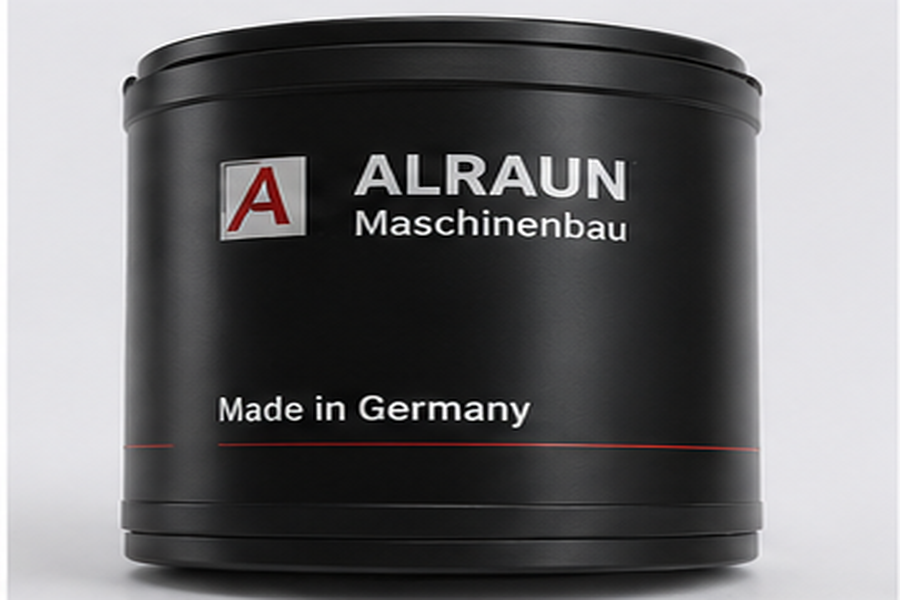

| Siebdruck Runddruck (HR-Serie, halbautomatisch, zylindrische Teile)Oberfläche | – | – | – | – | Keramik, Glas, Kunststoff, Metall |
| Siebdruck Universal (HU-Serie, Flach- und Runddruck, Tischversatz bis 500 mm)Oberfläche | – | 500 mm | – | – | Kunststoff, Metall, Glas |

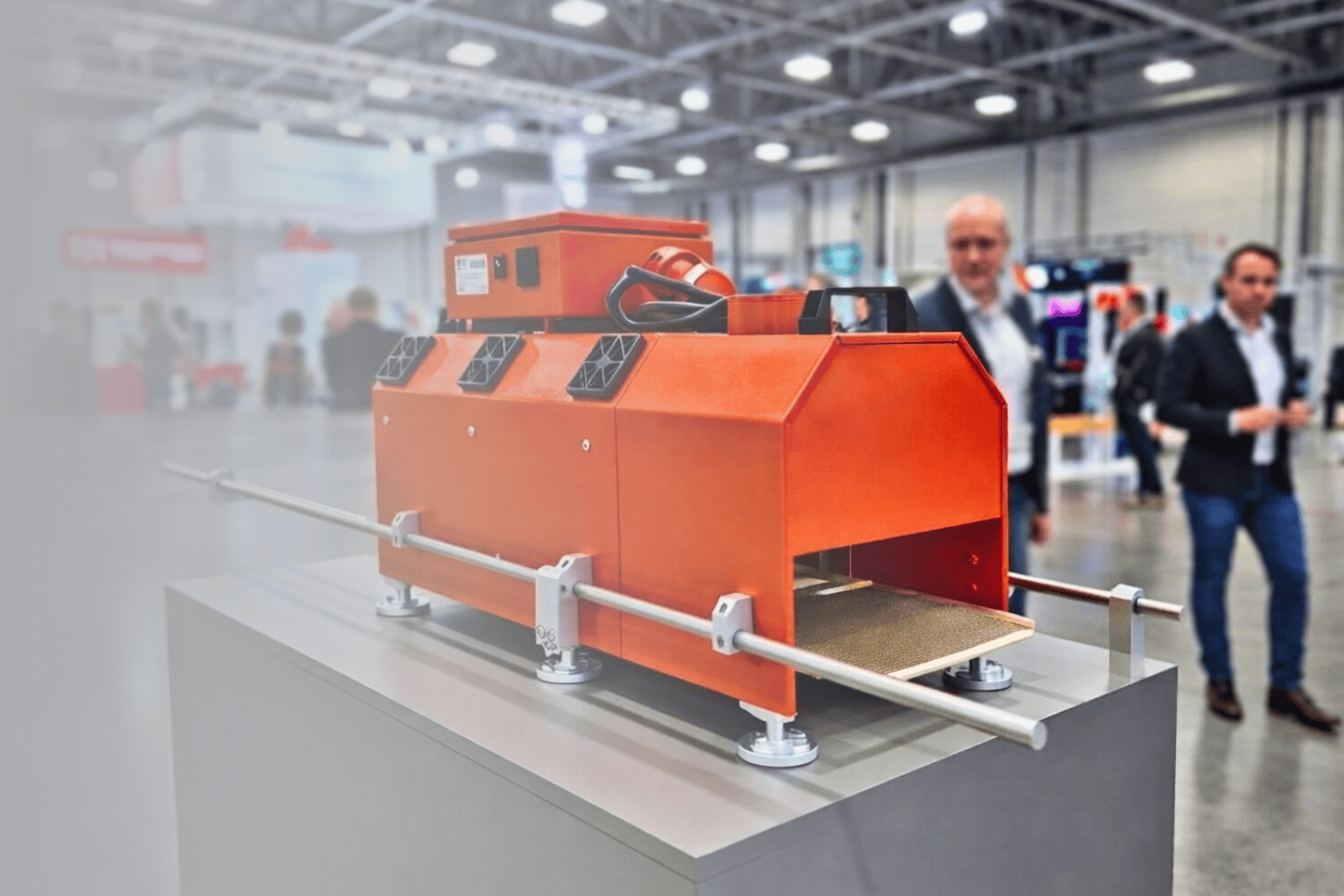

| Modulare Trocknungssysteme (Band-, Durchlauf-, Tunneltrockner)Engineering | – | – | – | – | – |
| Eigene Konstruktion/MaschinenentwicklungEngineering | – | – | – | – | – |
| Service & Reparatur (Wartung, Ersatzteile)Montage | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine mit Stangendurchlass, angetriebenen Werkzeugen, Teileabholeinrichtung, | DMG CTX400 S2 | 5 | Stangendurchmesser bis 60 mm | – | Staig-Steinberg |
| Rundschleifmaschine (Einstech-/Pendelbetrieb, zwischen Spitzen, serienautomatisiert) | Tschudin HTG400 | 1 | Teilegröße bis 100x400 mm | – | Staig-Steinberg |
| 5-Achs CNC-Bearbeitungszentrum (Nullpunktspannsystem, 3D-Messtaster, Innenhochdruckkühlung) | DMG DMU50 | 2 | 250x250x100 mm | – | Staig-Steinberg |
| Gleitschleif-/Entgratmaschine | Müller MMTV-5321 | 1 | Teilegröße bis 50x50x300 mm | – | Staig-Steinberg |
| 3-Achs CNC-Fräsmaschine (Nullpunktspannsystem, 3D-Messtaster, Innenhochdruckkühlung) | Kondia A10 | 1 | 1000x500x100 mm | – | Staig-Steinberg |
| Teilekennzeichnung: Facerlaser mit Dreheinrichtung | Facerlaser | 1 | – | – | Staig-Steinberg |
| Teilekennzeichnung: digitaler Stiftgravierer | – | 1 | – | – | Staig-Steinberg |
| NC-Bandsäge automatisiert mit Stangenvorschub | – | 1 | Stangendurchmesser bis 200 mm, Stangenlänge bis 6000 mm | – | Staig-Steinberg |
| Koordinatenmessmaschine | Mitutoyo M574 | 1 | – | – | Staig-Steinberg |
| Rauheitsmessgerät | Mitutoyo | 1 | – | – | Staig-Steinberg |
Zusatzleistungen
Historie
- 1990
Start als Partner für modulare Trocknungslösungen
Aufbau der Serienproduktion von Siebdruckmaschinen auf modularem System; über 30 Jahre Maschinenbauerfahrung
