Werkstoffe & Verfahren
SuperVac
Sonderwerkstoff SuperVac
1.4548
1.4548
1.4313 QT900
1.4313 QT900
Alloy42
Alloy42
CFK-PEEK
CFK-PEEK
Aluminium- und Stahlgussteile
geschmiedete Stähle
hochwarmfeste Nickelbasislegierungen
Raumfahrtlegierungen (Aluminium)
Standorte & Maschinenpark
CH
Produktion/Verwaltung
Branchen

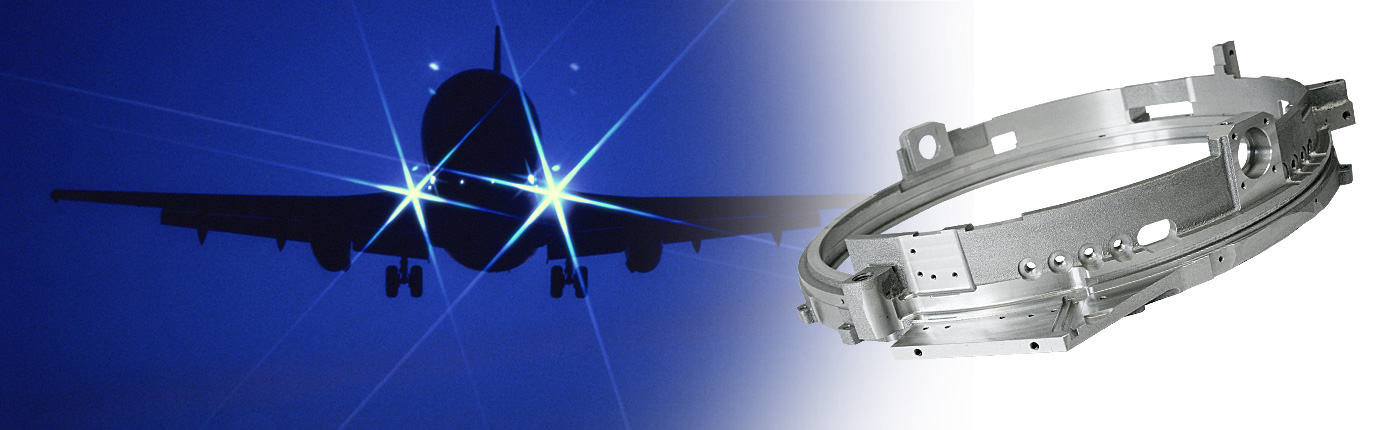

Metallbearbeitung/LohnfertigungMaschinenbauLuftfahrt (Optik-Präzisionsteile für Erdoberflächenvermessung in Flugzeugen)Astronomie (Bauteile für Sternwarten)Forschung und Entwicklung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CAM/CNC-ProduktionZerspanung | – | – | – | 100er-Serien | Metall |
| 5-Achsen-Fräsen (5-Achsen-Simultanbearbeitung)Zerspanung | – | 1400 mm × 1400 mm × 1210 mm | 5 t | 100er-Serien | geschmiedete Stähle, Gusswerkstoffe, Nickelbasislegierungen, Aluminium |
| Drehen (Flachbett-Drehbänke)Zerspanung | – | 1100 mm × 450 mm | – | – | Metall |
| Werkzeug- und VorrichtungsbauZerspanung | – | – | – | – | Metall |
| Konstruktion / CAD-Konstruktion von 3-D-Modellen ab ZeichnungenEngineering | – | – | – | – | – |
| CAM-Programmierung (Mastercam, OpenMind/Hypermill)Engineering | – | – | – | – | – |
| Messtechnik / Messungen und Analysen von Werkstücken und WerkstoffenPrüfung | – | – | – | – | – |
| Beschaffung und Vermittlung von Gussteilen (Aluminium- und Stahlgussteile)Guss | – | – | – | – | Aluminiumguss, Stahlguss |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achsen-Fräsmaschine (Reiden RX10, Prototyp) | Reiden RX10 | 1 | X=1000 mm, Y=1100 mm, Z=810 mm (Standfläche 5 x 4 m) | – | St. Gallen |
| 5-Achsen-Fräsmaschinen (Reiden RX14/RX18, Trigonalfräskopf, Rundtisch Ø 800–1400 mm) | Reiden RX14/RX18 | – | X max. 1400 mm, Y max. 1400 mm, Z max. 1210 mm, Schwingkreisdurchmesser max. 2200 mm | – | St. Gallen |
| 4-Achsenmaschine (Arbeitstisch 1400 x 800 mm, Fanuc-Steuerung) | Reiden | – | X max. 1400 mm, Y max. 1400 mm, Z max. 1210 mm | – | St. Gallen |
| Flachbett-Drehbank | – | – | Drehdurchmesser bis 450 mm, Drehlänge bis 1100 mm | – | St. Gallen |
| Messmaschine (3-D) | DEA | 1 | – | – | St. Gallen |
| CAD/CAM-Programmierplätze (Mastercam, Hypermill) | Mastercam / OpenMind | 4 | – | – | St. Gallen |
Zusatzleistungen
CNC-Fräsen (bis 5-Achs-Simultanbearbeitung)CNC-DrehenCAM-Programmierung (Mastercam, OpenMind/Hypermill)CAD-Konstruktion und 3-D-ModellierungMesstechnik/QM-Nachweise (eigene Messmaschine DEA)Beschaffung von Sonderwerkstoffen und GussteilenPrototypen-, Einzel- und Serienfertigung (bis 100er-Serien)Werkzeug- und VorrichtungsbauKoordination von Vor- und Nachbehandlungen mit Partnern
Unternehmensgeschichte
- 2009
Investition in den Reiden RX10 (Prototyp); laut Artikel von 2011 seit zwei Jahren im Einsatz
- 2011
Firmenportrait im Schweizer Maschinenmarkt (SMM 08/2011)
