Hersteller und Entwickler von Präzisionsplanetengetrieben, Zahnstangen und Ritzeln für Servoanwendungen
APEX Dynamics Germany GmbH
Schwäbisch Gmünd (DE)Neu auf Amplifa
Über APEX Dynamics Germany

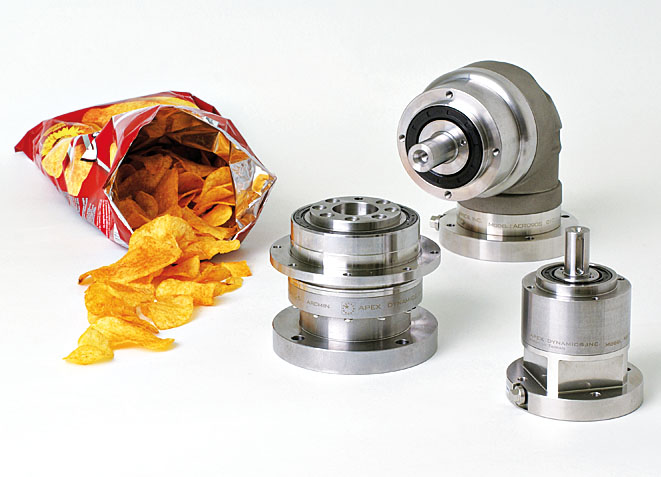

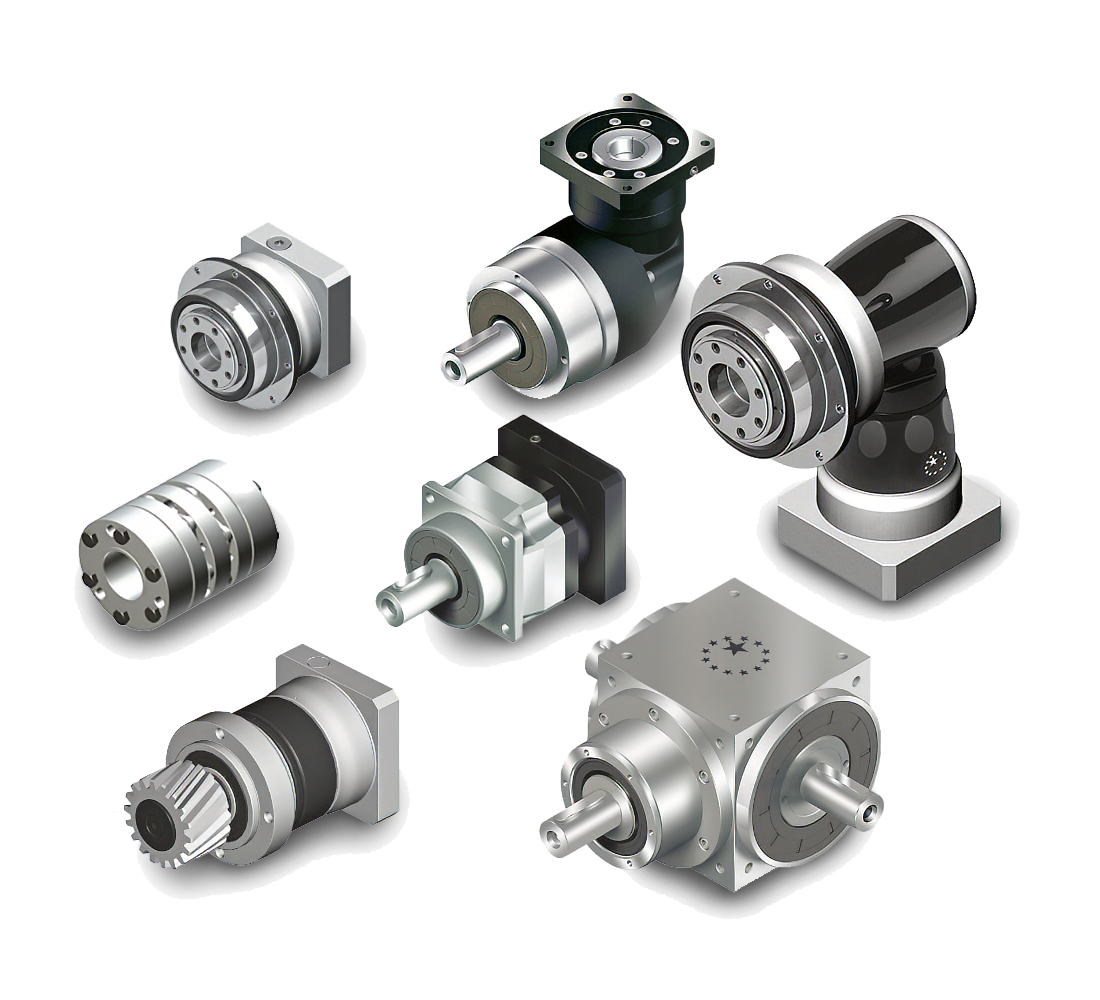

Die APEX Dynamics Germany GmbH mit Sitz in Schwäbisch Gmünd ist Vertriebs- und Servicegesellschaft der APEX Dynamics Inc. (Taiwan), eines Herstellers und Entwicklers von Präzisionsplanetengetrieben, Winkel- und Kegelradgetrieben, Hypoidgetrieben, Zahnstangen und Ritzeln sowie Servokupplungen. Die Getriebe lassen sich an die meisten gängigen Servomotoren montieren und sind gegen viele Getriebe anderer Hersteller geometrisch austauschbar. Die Produktion erfolgt im Konzern in eigener Fertigung auf rund 20.000 m² Produktionsfläche mit einer Kapazität von über 50.000 Getrieben pro Monat. Verwendete Werkstoffe sind Edelstahl, Stahl und Aluminium; für hygienische Anwendungen steht eine Volledelstahl-Serie mit FDA-konformen Dichtungen und NSF-H1-Lebensdauerschmierung bereit. Die Fertigung von Zahnstangen umfasst Zahnmahlen, Wärmebehandlung, Induktionshärten, Richten, Entmagnetisieren und magnetische Rissprüfung. Der Standort in Schwäbisch Gmünd verfügt über ein eigenes Lager mit rund 9.000 Getriebevarianten (Lieferzeit Standardgetriebe ca. 2 Wochen) sowie eine Werkstatt für kundenspezifische Anpassungen und Sonderlösungen. Mit 35 Vertriebsniederlassungen in 29 Ländern beliefert APEX Dynamics Kunden weltweit, in Österreich über einen eigenen Vertrieb.
- Standort
- Schwäbisch Gmünd
- Verfahren

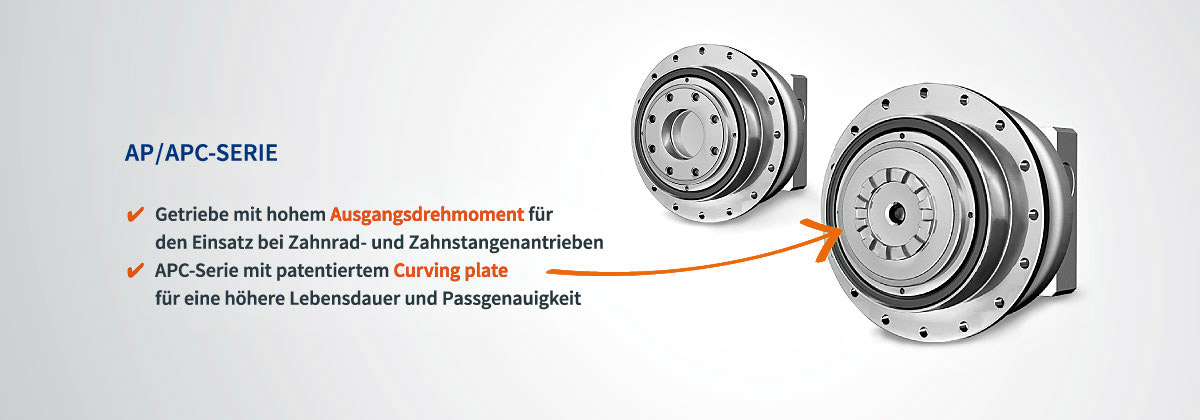

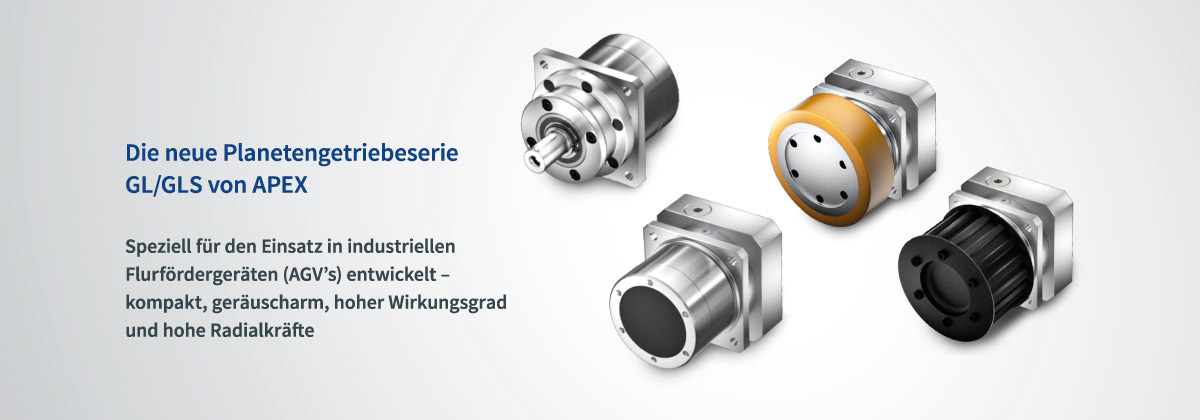

- Herstellung von Präzisionsplanetengetrieben (z. B. AD-, AE-/AES-, AP-/APC-, GL-/GLS-Serie), Herstellung von Kegelradgetrieben (AT-Serie, Spiralkegelräder), Herstellung von Winkelgetrieben (ABR-, ADR-, AER-/AERS-, GVR-Serie, ECO-Serie), Herstellung von Hypoidgetrieben, Zahnstangen-Fertigung (Zahnstangen schrägverzahnt und geradverzahnt), Ritzel-Fertigung (Ritzel schrägverzahnt und geradverzahnt, mit Curvic Plate, Long Shaft etc.), Zahnmahlen und Zahnmilling für Hochpräzisions-Zahnstangen, Induktionshärten von Zahnstangen (Teeth Induction Hardening)
- Werkstoffe
- Edelstahl, Stahl, Stahl, schwarz beschichtet, Aluminium, Kupfer, vernickelt, Polyurethan (TPU, offenzelliger Polyurethanschaum), Hytrel, Edelstahl (Volledelstahl-Ausführungen)
- Zertifikate
- ISO 9001:2008 (Fertigungsstandort APEX Dynamics Inc., Taichung, Taiwan –, ISO 9001:2008
- Gegründet
- 1987 (APEX
- Branchen
- Maschinenbau, Werkzeugmaschinen, Automatisierungstechnik/Handhabungssysteme, Textilmaschinen, Verpackungsmaschinen, Lebensmittel- und Getränkeindustrie
- 01
Engineering und Auslegung (Design-Tool)
- 02
Zerspanung/Zahnverzahnung (Zahnmahlen, Zahnmilling)
- 03
Wärmebehandlung und Induktionshärten
- 04
Richten, Entmagnetisieren, magnetische Rissprüfung
- 05
Montage und kundenspezifische Anpassung in eigener Werkstatt
- 06
Lagerhaltung und weltweiter Vertrieb
Werkstoffe & Verfahren
Edelstahl (Volledelstahl-Ausführungen)
Gehäuse und Außenbauteile korrosions-, säure- und laugenbeständig für Lebensmittel-, Pharma- und Chemieanwendungen.
Stahl
Getriebegehäuse, Abtriebsflansche, Zahnstangen und Ritzel; auch schwarz beschichtet lieferbar.
Aluminium
Motoradapter und Adapterplatten für leichte, kompakte Bauweisen.
Kupfer, vernickelt
Spender, Anschlüsse und Ventile des Smart Lubrication System.
Polyurethan (offenzelliger Schaum)
PU-Schmierritzel des Smart Lubrication System für getriebeinternen Schmierauftrag.
Hytrel
Werkstoff für elastische Kupplungselemente in Servokupplungen.
Standorte
Schwäbisch Gmünd
DEHauptsitz mit eigenem Lager und Werkstatt für kundenspezifische Anpassungen
- Werkstoffe
- Edelstahl, Stahl, Aluminium
- Lager mit ca. 9.000 Getriebevarianten
- Werkstatt für Sonderanfertigungen
Produkte & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Präzisionsplanetengetrieben (z. B. AD-, AE-/AES-, AP-/APC-, GL-/GLS-Serie)Engineering | Verdrehspiel ≤ 1 Winkelminute | – | – | über 50.000 Stück pro Monat | Edelstahl, Stahl, Aluminium |
| Herstellung von Kegelradgetrieben (AT-Serie, Spiralkegelräder)Engineering | Verdrehspiel ≤ 6 Winkelminuten | – | – | – | Edelstahl, Stahl, Aluminium |
| Herstellung von Winkelgetrieben (ABR-, ADR-, AER-/AERS-, GVR-Serie, ECO-Serie)Engineering | Verdrehspiel ≤ 2 Winkelminuten (P0) | – | – | – | Edelstahl, Aluminium |

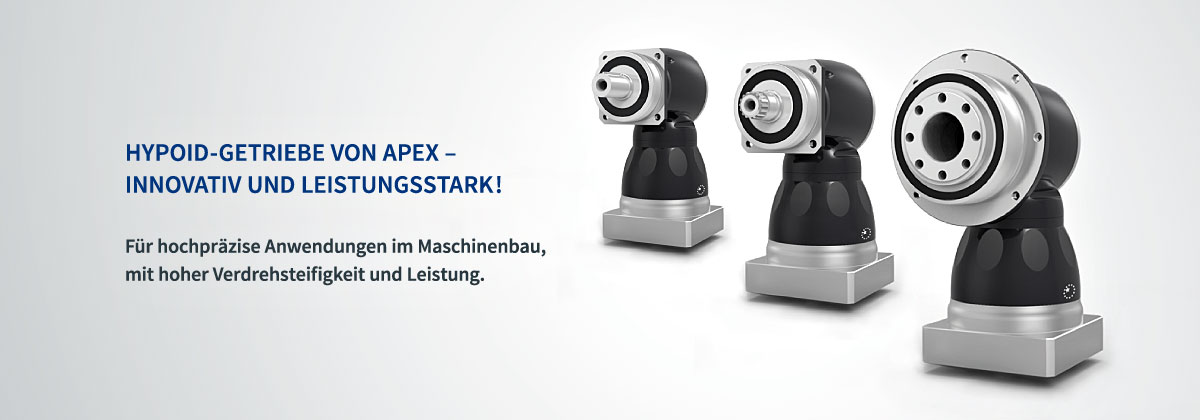

| Herstellung von HypoidgetriebenEngineering | – | – | – | – | Edelstahl |
| Zahnstangen-Fertigung (Zahnstangen schrägverzahnt und geradverzahnt)Zerspanung | Genauigkeitsklassen Q4 / Q5 / Q5H / Q6 / Q7 / Q8 / Q9 / Q10 | Modulgrößen 1 bis 12 | – | über 100.000 Zahnstangen auf Lager | Stahl |
| Ritzel-Fertigung (Ritzel schrägverzahnt und geradverzahnt, mit Curvic Plate, Long Shaft etc.)Zerspanung | – | – | – | mehr als 40.000 Ritzel auf Lager | Stahl |
| Zahnmahlen und Zahnmilling für Hochpräzisions-ZahnstangenZerspanung | Single Pitch Error Es / Total Pitch Error Et nach · Defined Surface Roughness of Teeth | – | – | – | Stahl |
| Induktionshärten von Zahnstangen (Teeth Induction Hardening)Wärmebehandlung | Defined Hardness and Thickness of the Hardened Layer on the | – | – | – | Stahl |
| Wärmebehandlung (Heat-Treatment) für Ritzel und ZahnstangenWärmebehandlung | – | – | – | – | Stahl |
| Richten (Straightening) von ZahnstangenUmformung | Defined Straightness, Parallelism and Perpendicularity | – | – | – | Stahl |
| Entmagnetisieren (Degauss) von ZahnstangenOberfläche | entmagnetisiert bis 10 ± 3 Gauss | – | – | – | Stahl |
| Magnetische Rissprüfung (Magnetic Crack Inspection) von ZahnstangenPrüfung | – | – | – | – | Stahl |
| Herstellung von Servokupplungen (Scheibenkupplungen und Elastomer-Kupplungen)Engineering | Verdrehspiel frei (backlash free) | – | – | – | Aluminium, Edelstahl |
| Kundenspezifische Anpassungen und Sonderlösungen in der firmeneigenen WerkstattMontage | – | – | – | – | Edelstahl, Aluminium |
| Herstellung von Werkzeugwechselsystemen (Revolver) für MetallbearbeitungsmaschinenEngineering | – | – | – | – | – |
Zusatzleistungen
Qualität
Der Fertigungsstandort Taichung (APEX Dynamics Inc., Taiwan) ist nach ISO 9001:2008 zertifiziert. Im Prozess kommen u. a. magnetische Rissprüfung von Zahnstangen, definierte Oberflächenrauheit der Verzahnung und Qualitätsklassen Q4 bis Q10 zum Einsatz.
| Nachweis | Fertigungsstandort Taichung (Konzern) |
|---|---|
| ISO 9001:2008 |
Historie
- 1987
Gründung der APEX Unternehmensgruppe durch Eigentümer Robin Chang (APEX Dynamics, APEX Robots)
- 2012
APEX Dynamics Inc. entwickelt und vertreibt Werkzeugwechselsysteme (Revolver) für Metallbearbeitungsmaschinen
- 2017

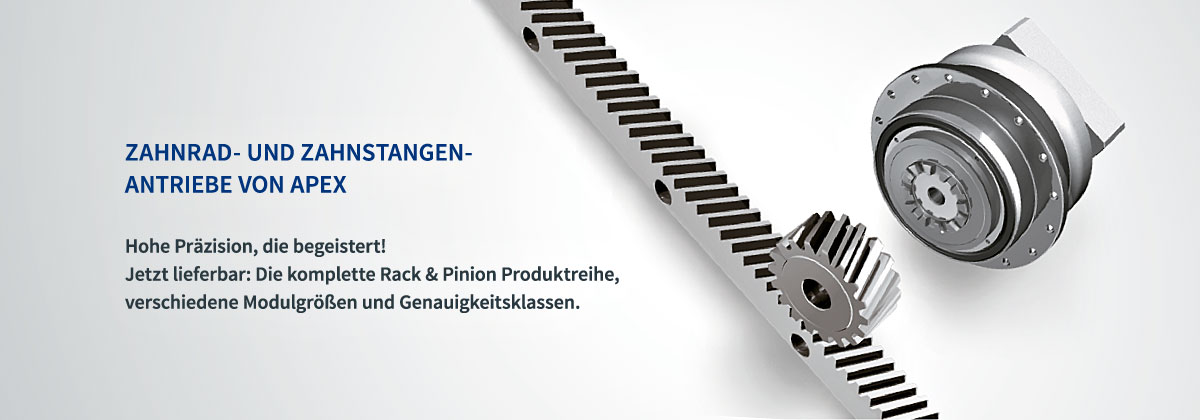

Komplette Zahnstangen- und Ritzel-Produktreihe lieferbar; Produktion in eigenständiger Fertigung auf ca. 20.000 m² mit über 70 Mio. USD Investition
- 2024
Einführung verdrehspielfreier Servokupplungen
