Planung, Bau und Service von industriellen Kälteanlagen und Wärmepumpen mit natürlichen Kältemitteln
ARCTOS Industriekälte AG
Sörup (Flensburg) · Braak (Hamburg) · Büros Nord-Ost, Ost, Süd-Ost, Süd, Süd-West, WestNeu auf Amplifa
Über ARCTOS Industriekälte
Die ARCTOS Industriekälte AG wurde am 01. April 2006 gegründet und ist ein Unternehmen für den Bau, Betrieb und die Wartung industrieller Kälteanlagen und Wärmepumpen. Der Schwerpunkt liegt auf natürlichen Kältemitteln wie Ammoniak (NH3/R717) und CO2 sowie Kohlenwasserstoffen. Das Leistungsspektrum umfasst die Projektierung und Planung (u. a. HAZOP, Prozesssimulation, BImSchG-Anträge), den Anlagenbau in Werkstatt und vor Ort, den Aggregatebau auf Grundrahmen und in Sondercontainern, den verfahrenstechnischen Anlagenbau (CO2-Hochdruckanlagen, Lufttrocknung, Aerogel-Produktionsanlagen), den Verdichterservice sowie bundesweite Wartung, Ersatzteilversorgung, mobile Ersatzkälte und sicherheitstechnische Prüfungen an NH3-Kälteanlagen. Der Temperaturbereich erstreckt sich von -90 °C bis +90 °C bei Leistungen von 50 bis 20.000 kW. Hauptabnehmer sind die Lebensmittel- und Getränkeindustrie, die Fleisch- und Fischverarbeitung, die Prozess- und Chemieindustrie, die Automobilindustrie sowie der Spezialtiefbau (Betonkühlung, Erd-/Schachtgefrieren). Das Unternehmen beschäftigt 140 Mitarbeitende an den Hauptstandorten Sörup und Braak sowie in weiteren Büros bundesweit.
- Standort
- Sörup
- Verfahren
- Industrieller Kälteanlagenbau (Projektierung, Planung, Bau von Kälteanlagen und Wärmepumpen), Anlagenbau in Container-/Unitbauweise mit hoher Vorfertigung, Verfahrenstechnischer Anlagenbau (CO2-Prozessanlagen/Hochdruckanlagen,, CO2-Verflüssigung und CO2-Rückgewinnung, Erdgefrier-/Schachtgefrieranlagen (mehr als 40 gelieferte Anlagen), Aggregatebau (Verdichterunits und Aggregate auf Grundrahmen oder in Sondercontainern, inkl., Kälteanlagenbau mit ATEX-Richtlinie 2014/34/EU (elektrischer und mechanischer Explosionsschutz), Bau von Kühlräumen, Tiefkühlräumen, Schock-/Schnellabkühlräumen, Plattenfrostern, Klimatisierung
- Werkstoffe
- Ammoniak (NH3, R717), Kohlendioxid (CO2), Kohlenwasserstoffe (z. B. Propan, Butan), Synthetische Kältemittel, Edelstahl AISI 1.4571 (Tauschermaterial NH3-Ersatzkälte), Edelstahl 1.4404 (Tauschermaterial CO2-Ersatzkälte), Titan (Plattenwärmetauscher), Ethylenglycol / Propylenglycol (Kälteträger)
- Zertifikate
- SCC**-VAZ (Safety Certificate Contractors), Fachbetrieb nach § 62 AwSV (WHG), DGRL 2014/68/EU Modul A2 (CE 0045), EcoVadis Bronze Recognition Level, SCC**-VAZ (DEKRA), Fachbetrieb nach § 62 AwSV (TÜV Nord), EcoVadis Bronze
- Gegründet
- 2006 (01.
- Mitarbeiter
- 140
- Branchen
- Lebensmittel- und Getränkeindustrie, Brauereien/Mälzereien, Fleisch- und Fischverarbeitung, Prozess- und Chemieindustrie (inkl. petrochemisch), Automobilindustrie, Bauindustrie (Betonkühlung, Erd-/Schachtgefrieren, Tunnelbau)
- 01
Planung & Beratung (Vorstudien, Dimensionierung, HAZOP, Prozesssimulation)
- 02

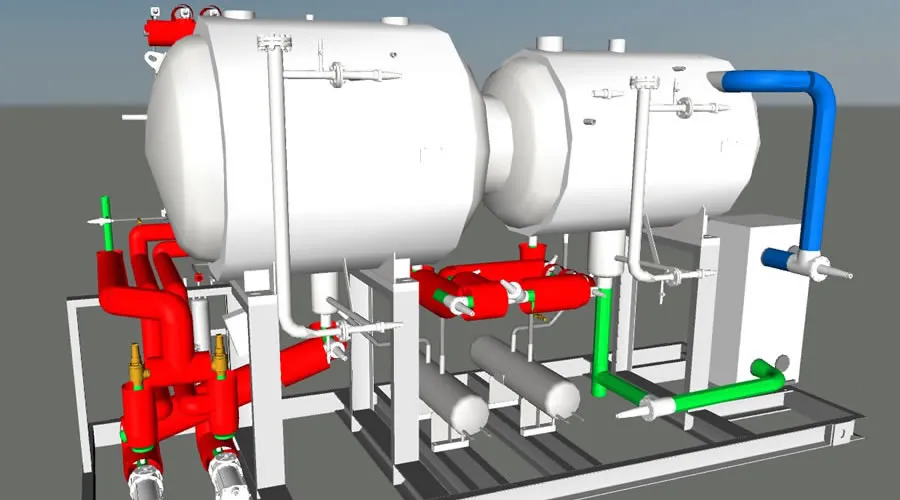

Engineering mit CAD (Autodesk Plant 3D / Inventor)
- 03
Vorfertigung in der Werkstatt (Rohrleitungen, Aggregate)
- 04
Fertigung nach DGRL 2014/68/EU (PN25, PN40, PN63)
- 05
EG-Einzelprüfung mit TÜV Nord, CE 0045-Kennzeichnung
- 06
Montage & Inbetriebnahme vor Ort
- 07
Service: Wartung, Verdichterüberholung, Prüfungen, Ersatzteile, Ersatzkälte
Kältemittel & Werkstoffe
Ammoniak
Natürliches Kältemittel mit GWP 0, Schwerpunkt der Anlagen von Kälte bis Wärmepumpe.
Kohlendioxid
Einsatz in Kälteanlagen, CO2-Rückgewinnung und verfahrenstechnischen Hochdruckanlagen.
Kohlenwasserstoffe (Propan, Butan)
Natürliche Kältemittel für Anlagenbau und Rohrleitungsfertigung nach DGRL.
Synthetische Kältemittel
Einsatz je nach Anwendungsfall und Bestandsanlage.
Edelstahl 1.4571
Tauschermaterial der NH3-Ersatzkältecontainer, korrosionsbeständig gegenüber Sole.
Edelstahl 1.4404
Tauschermaterial der CO2-Ersatzkältecontainer.
Titan
Plattenwärmetauscher für Betrieb mit aggressiven Kälteträgern wie CaCl2/NaCl2.
Kälteträger (Glykol, Sole, CaCl2)
Wasser, Ethyl-/Propylenglycol und Sole für Kühlkreisläufe bis -33 °C Eintrittstemperatur.
Standorte

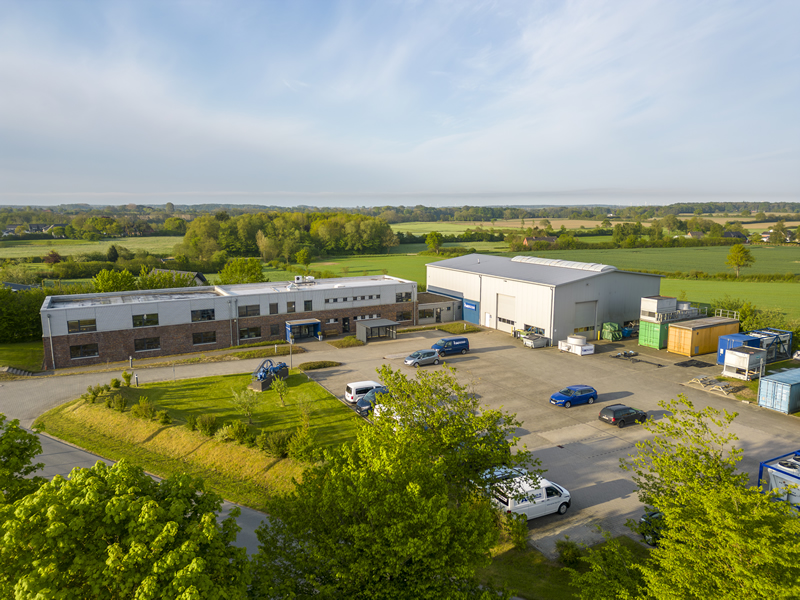

Sörup (Flensburg)
DEUnternehmensleitung, Serviceabteilung, Projektierung & Abwicklung, Montage und Vorfertigung, Anlagenbau in Werkstatt
- Werkstoffe
- NH3, CO2, Kohlenwasserstoffe
- CAD Autodesk Plant 3D mit Inventor
- Verdichterfabrikate GEA-GRASSO, MYCOM, SABROE

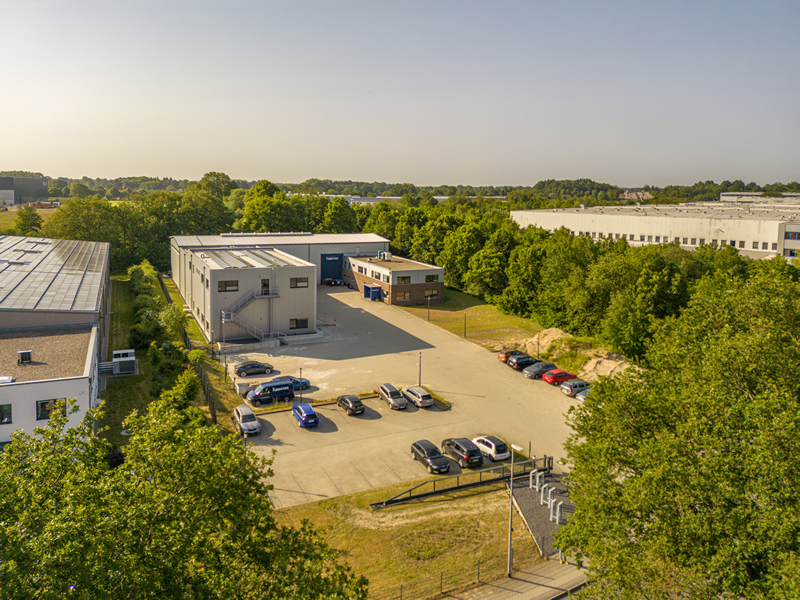

Braak (Hamburg)
DEVerdichterinstandsetzung, Ersatzteilhandel & -lager, Projektierung & Abwicklung, Anlagenbau vor Ort, Buchhaltung
- Werkstoffe
- NH3, CO2
- Verdichterwerkstatt (Howden, MYCOM, FRICK, SABROE, GEA, GRAM, STAL)
- Lager werksüberholter Verdichterstufen
Anlagen & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Industrieller Kälteanlagenbau (Projektierung, Planung, Bau von Kälteanlagen und Wärmepumpen)Engineering | – | – | – | – | NH3, CO2, Kohlenwasserstoffe (Propan, Butan), synthetische Kältemittel |
| Anlagenbau in Container-/Unitbauweise mit hoher VorfertigungMontage | – | – | – | – | NH3, CO2, natürliche Kältemittel |
| Verfahrenstechnischer Anlagenbau (CO2-Prozessanlagen/Hochdruckanlagen,Engineering | – | – | – | – | CO2 |
| CO2-Verflüssigung und CO2-RückgewinnungEngineering | – | – | – | – | CO2 |
| Erdgefrier-/Schachtgefrieranlagen (mehr als 40 gelieferte Anlagen)Engineering | – | – | – | – | natürliche Kältemittel |
| Aggregatebau (Verdichterunits und Aggregate auf Grundrahmen oder in Sondercontainern, inkl.Montage | – | – | – | – | NH3, CO2, Kohlenwasserstoffe, synthetische Kältemittel |
| Kälteanlagenbau mit ATEX-Richtlinie 2014/34/EU (elektrischer und mechanischer Explosionsschutz)Engineering | – | – | – | – | – |
| Bau von Kühlräumen, Tiefkühlräumen, Schock-/Schnellabkühlräumen, Plattenfrostern, KlimatisierungEngineering | – | – | – | – | NH3 |
| Betonkühlung (direkt mittels Eis und indirekt durch Kälteträger)Engineering | – | – | – | – | Kälteträger |
| Anlagenbau und Planung im Temperaturbereich -90 °C bis +90 °C, Leistungsbereiche 50 kW bis 20.000Engineering | – | – | – | – | NH3, CO2, Kohlenwasserstoffe, synthetische Kältemittel |
| NH3-Wärmepumpenbau (Abwärmenutzung bis +90 °C)Engineering | – | – | – | – | NH3 |

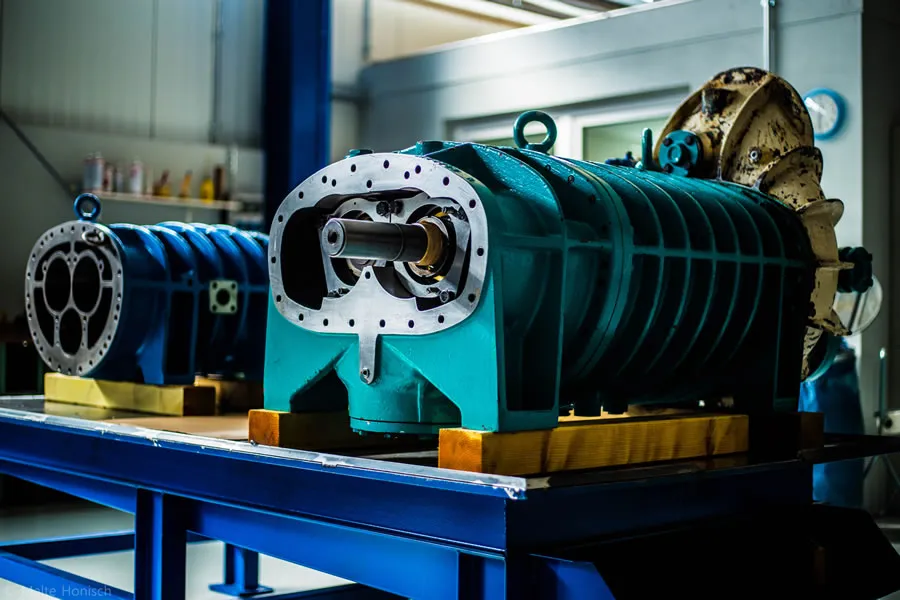

| Verdichterinstandsetzung / Triebwerksüberholung von Kolben- und Schraubenverdichtern (Howden,Montage | – | – | – | – | NH3, CO2 |
| Fertigung von Rohrleitungen im Kälteanlagenbereich (Abnahme nach DGRL 2014/68/EU in DruckstufenFügen | – | – | – | – | NH3, CO2, Kohlenwasserstoffe (Propan, Butan), synthetische Kältemittel |
| EG-Einzelprüfung nach DGRL 2014/68/EU mit TÜV Nord, CE 0045-Kennzeichnung, FertigungskontrollePrüfung | – | – | – | – | – |
| Planung mit CAD (Autodesk Plant 3D mit Inventor): Aufstellung, Verrohrung, Kollisionsprüfung,Engineering | – | – | – | – | – |

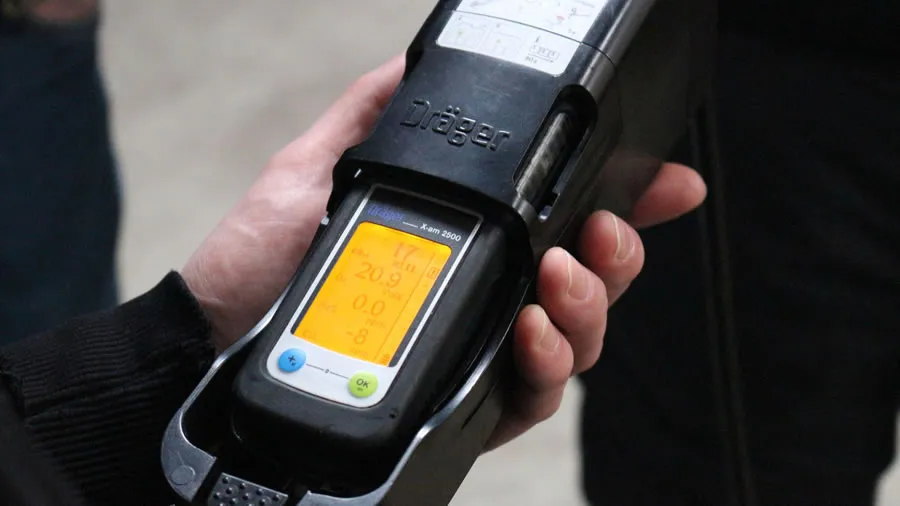

| Sicherheitstechnische jährliche Prüfung von NH3-Kälteanlagen gem. BetrSichV (Sicht-, Dichtheits-,Prüfung | – | – | – | – | NH3 |
| Vorbereitung/Überprüfung auf wiederkehrende Prüfung (5-jährig) von NH3-KälteanlagenPrüfung | – | – | – | – | NH3 |
| Wartung und Instandsetzung von Kälteanlagen, Verdichterüberholung nach Herstellervorgaben,Montage | – | – | – | – | – |
| Planungs- und Beratungsleistungen (Ist-Aufnahme, Dimensionierung, Gefährdungsanalysen, HAZOP,Engineering | – | – | – | – | – |
| Ersatzteilversorgung inkl. Einkauf von Kältemitteln, Kältemaschinenölen undMontage | – | – | – | – | Kältemittel, Kältemaschinenöle, Kälteträgerflüssigkeiten |
| Mobile Ersatzkälte NH3: 30'-Sondercontainer, luftgekühlt, Leistungen 100-750 kW (Q0 120-500 kW),Engineering | – | 9,5 m × 2,7 m × 3,2 m | 12.000 kg (Container, ohne | – | NH3 (R717), max. 150 kg, Kälteträger: H2O/Ethylenglycol/Propylenglycol, CaCl2, Sole |
| Mobile Ersatzkälte CO2: 30'-Sondercontainer, luftgekühlt, Leistungsbereich 50 kW bis 400 kWEngineering | – | – | – | – | CO2, Kälteträger: Kalt-/Eiswasser, Sole |
| Versorgung mit Ersatzkälte inkl. Transport, Aufstellung, Befüllung, Inbetriebnahme (Start innerhalbMontage | – | – | – | – | NH3, CO2 |
| Schulungen (Online und Präsenz): Sicherheit im Umgang mit NH3-Kälteanlagen / Ammoniak (R717)Prüfung | – | – | – | – | NH3 (R717) |
13 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Offener Schraubenverdichter (mobile NH3-Ersatzkälteanlage) | GEA-Grasso | – | Antriebsleistung max. 135 kW (tc = +47 °C) | – | – |
| Kolben- und Schraubenverdichter (eingesetzte Fabrikate im Anlagenbau) | GEA-GRASSO | – | – | – | – |
| Kolben- und Schraubenverdichter (eingesetzte Fabrikate im Anlagenbau) | MYCOM | – | – | – | – |
| Kolben- und Schraubenverdichter (eingesetzte Fabrikate im Anlagenbau) | SABROE | – | – | – | – |
| Kolben- und Schraubenverdichter (Instandsetzung in Verdichterwerkstatt) | Howden | – | – | – | Hamburg / Braak |
| Kolben- und Schraubenverdichter (Instandsetzung in Verdichterwerkstatt) | FRICK | – | – | – | Hamburg / Braak |
| Kolben- und Schraubenverdichter (Instandsetzung in Verdichterwerkstatt) | GEA | – | – | – | Hamburg / Braak |
| Kolben- und Schraubenverdichter (Instandsetzung in Verdichterwerkstatt) | GRAM | – | – | – | Hamburg / Braak |
| Kolben- und Schraubenverdichter (Instandsetzung in Verdichterwerkstatt) | STAL | – | – | – | Hamburg / Braak |
| 30'-Sondercontainer als mobile Kälteanlage (NH3) | NH3-Ersatzkälte, luftgekühlt | – | 9,5 x 2,7 x 3,2 m (L x B x H), 12.000 kg, Leistung 100-750 kW | – | – |
| 30'-Sondercontainer als mobile Kälteanlage (CO2) | CO2-Ersatzkälte, luftgekühlt, 50-400 kW | – | – | – | – |
| NH3-Absorptionseinheit ABSL175 (optional nachrüstbar zur Kältemittelaufnahme bei Havarie) | ABSL175 | – | – | – | – |
| CAD-Software Autodesk Plant 3D mit Inventor (Planungswerkzeug) | Autodesk Plant 3D / Inventor | – | – | – | Sörup / Braak |
Zusatzleistungen
Qualität & Zertifizierung
Jede Anlage wird einer EG-Einzelprüfung nach DGRL 2014/68/EU in Abstimmung mit TÜV Nord unterzogen (CE 0045). Ein SGU-Managementsystem nach SCC** (DEKRA) und die Anerkennung als Fachbetrieb nach § 62 AwSV (TÜV Nord) sichern Qualität und Arbeitssicherheit.
| Nachweis | Sörup | Braak |
|---|---|---|
| SCC**-VAZ (DEKRA) | ||
| Fachbetrieb nach § 62 AwSV (TÜV Nord) | ||
| DGRL 2014/68/EU Modul A2 (CE 0045) | ||
| EcoVadis Bronze |
Historie
- 2006
Gründung der ARCTOS Industriekälte AG am 01. April 2006
- 2020
Einführung der Online-Schulung 'Sicherheit im Umgang mit NH3-Kälteanlagen'
- 2021
Förderprojekte: Erweiterung der Betriebsstätte Sörup (LPW21-G/1.1/343) und Verbundvorhaben AerogelIDP (03EN4009B)
- 2022
Förderung einer ARCTOS-ERP-adaptierten Zeiterfassungs-App (DIGITAL JETZT, 01WD2203E0003)
- 2024
Neuzertifikate SCC**-VAZ (gültig bis 28.04.2027) und AwSV-Fachbetrieb (gültig bis Juni 2026)
