Fertigung komplexer Bauteile, Baugruppen sowie Werkzeug- und Formenbau in Einzel- und Serienfertigung
Aschenbrenner Werkzeug- und Maschinenbau GmbH
KirchhainNeu auf Amplifa
Unternehmen

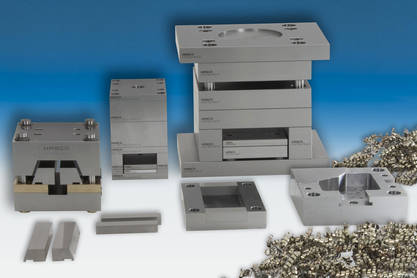

Die Aschenbrenner Werkzeug- und Maschinenbau GmbH wurde 1973 von Herbert Aschenbrenner in Kirchhain-Anzefahr (Hessen) gegründet und produziert seitdem mit über 30 Mitarbeitenden inkl. Auszubildenden auf rund 1.000 m² Produktionsfläche Maschinenbauteile, Spritzgieß- und Spritzprägwerkzeuge in Einzel- und Serienfertigung. Als Lohnfertigungs- und Zulieferbetrieb fertigt das Unternehmen komplexe Bauteile und Baugruppen mittels CNC-Drehen und -Fräsen (bis 5-Achs simultan), Senk- und Drahterodieren, Flach- und Rundschleifen, Bandsägen, Mikroschweißen und Lasergravieren. Im Werkzeug- und Formenbau entstehen Kunststoffspritzformen mit und ohne Heißkanal, Stanz-, Biege- und Schnittwerkzeuge, Folgeschnitte und Lehren, unterstützt durch ein externes Konstruktionsbüro mit CAD/CAM (SolidWorks, AutoCAD, TopSolid). Verarbeitet werden sämtliche Stähle, Edelstähle, Kunststoffe wie PE1000 und PEEK sowie Buntmetalle bis hin zu Manganstahl und Sonderstählen. Auf Wunsch montiert das Unternehmen komplette Baugruppen aus Eigenfertigungs- und Kaufteilen und übernimmt Oberflächenbehandlungen wie Eloxieren, Versilbern, Härten und Nitrieren. Die Produkte finden Einsatz in der Automobil-, Energie-, Pharma- und Lebensmittelindustrie sowie bei Reifen-, Süßwaren- und Solarherstellern.
- Standort
- Kirchhain
- Verfahren
- CNC-Drehen, CNC-Fräsen, Senkerodieren, Drahterodieren, Flachschleifen, Rundschleifen, Bandsägen, Mikroschweißen (portabel)
- Werkstoffe
- Stähle, Edelstähle, PE1000 weiß, PE1000 schwarz – elektrisch leitend, PEEK, Buntmetalle, Manganstahl, Sonderstähle
- Zertifikate
- IntegSYS integriertes Managementsystem (DIN EN ISO 9000ff, EMAS, ASCA-Check), IntegSYS (DIN EN ISO 9000ff, EMAS, ASCA-Check), ISO 9001
- Gegründet
- 1973
- Mitarbeiter
- über 30 (inkl.
- Branchen
- Automobil, Energie, Pharma, Lebensmittel, Solarindustrie, Reifenhersteller
- 01
Konstruktion/Entwicklung (CAD/CAM)
- 02
Bandsägen (Zuschnitt)
- 03

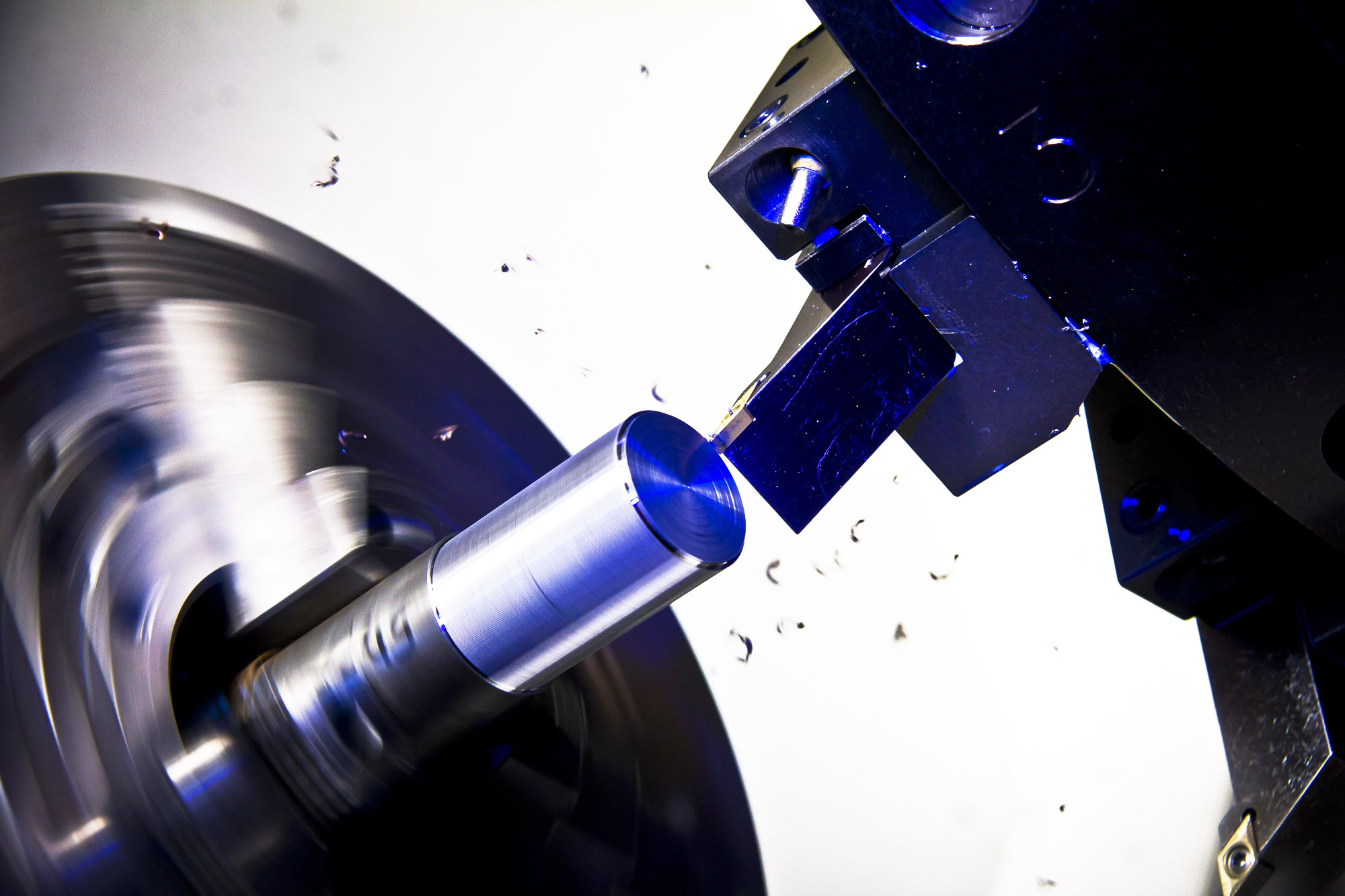

CNC-Drehen
- 04
CNC-Fräsen
- 05
Senk- und Drahterodieren
- 06
Flach- und Rundschleifen
- 07
Schweißen/Mikroschweißen
- 08
Oberflächenbehandlung
- 09
3D-Koordinatenmessen
- 10
Montage von Baugruppen

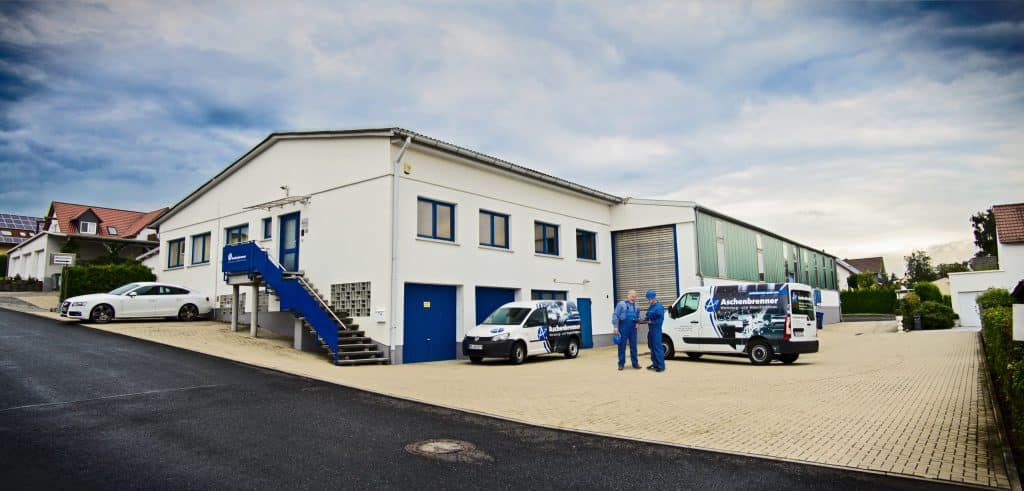

Standorte
Kirchhain
DEHauptsitz / Produktion
- Losgröße
- Einzel- und Serienfertigung, Einzelaufträge und kleine Losgrößen
- Werkstoffe
- Stähle, Edelstähle, Kunststoffe (PE1000, PEEK), Buntmetalle, Manganstahl, Sonderstähle

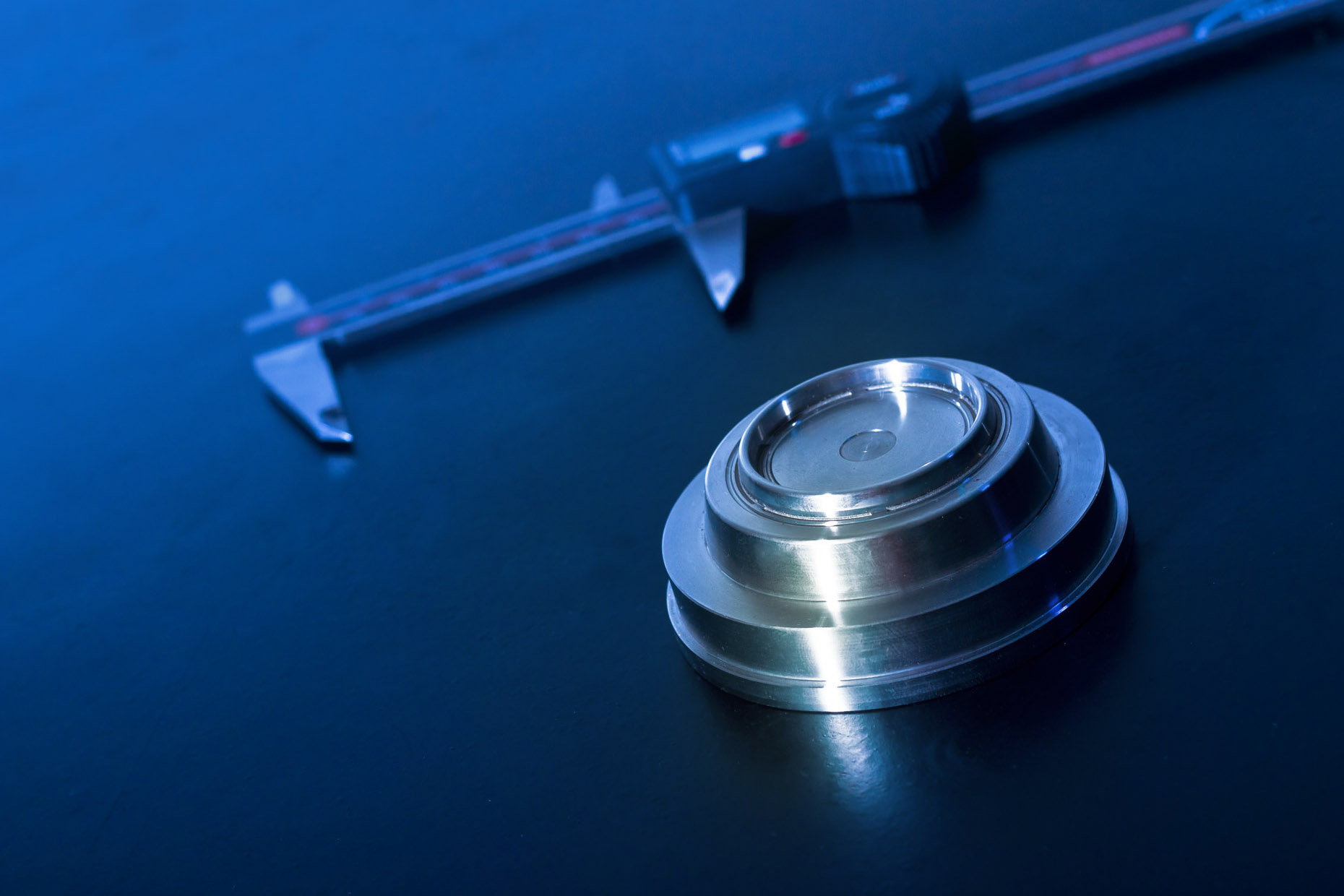

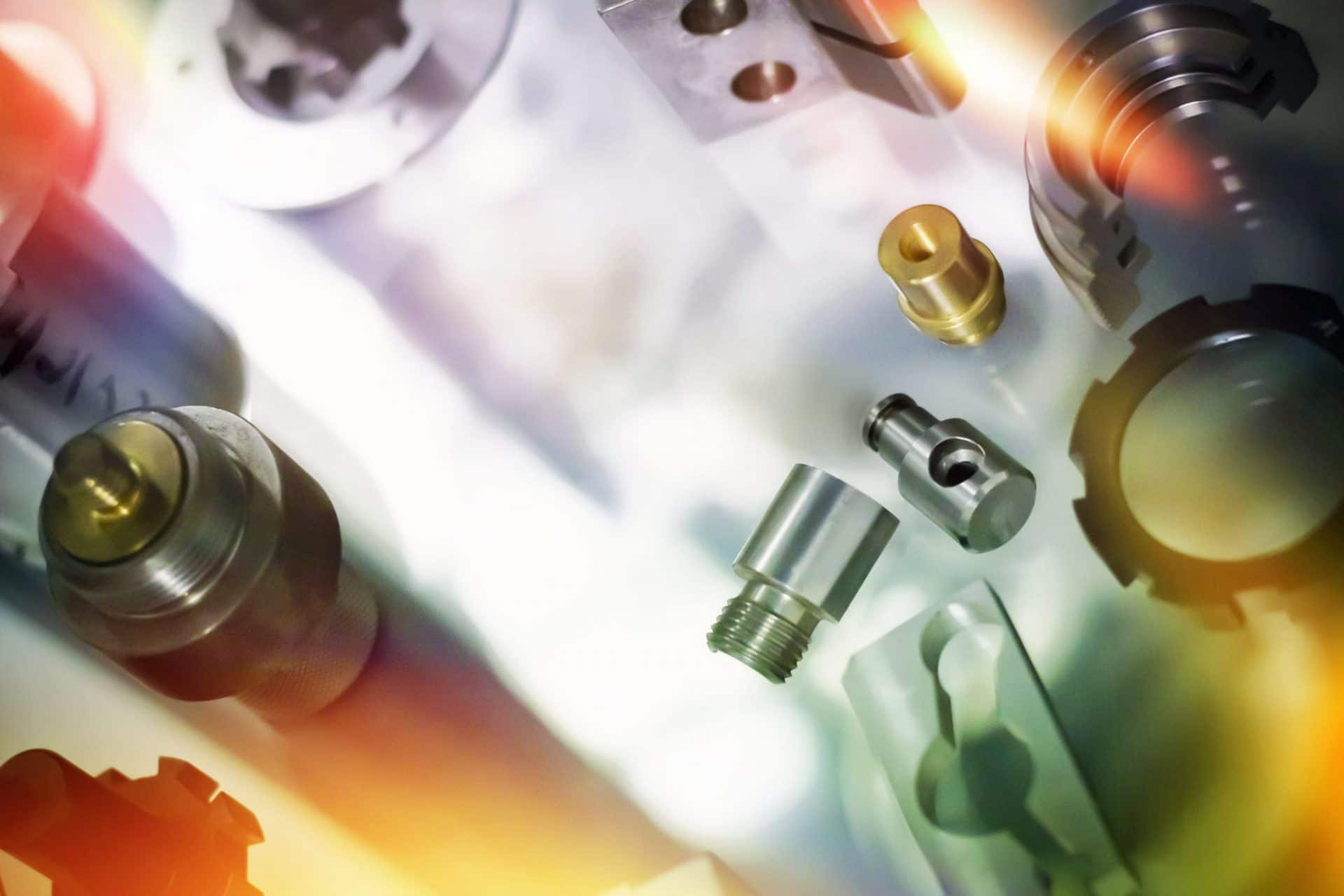

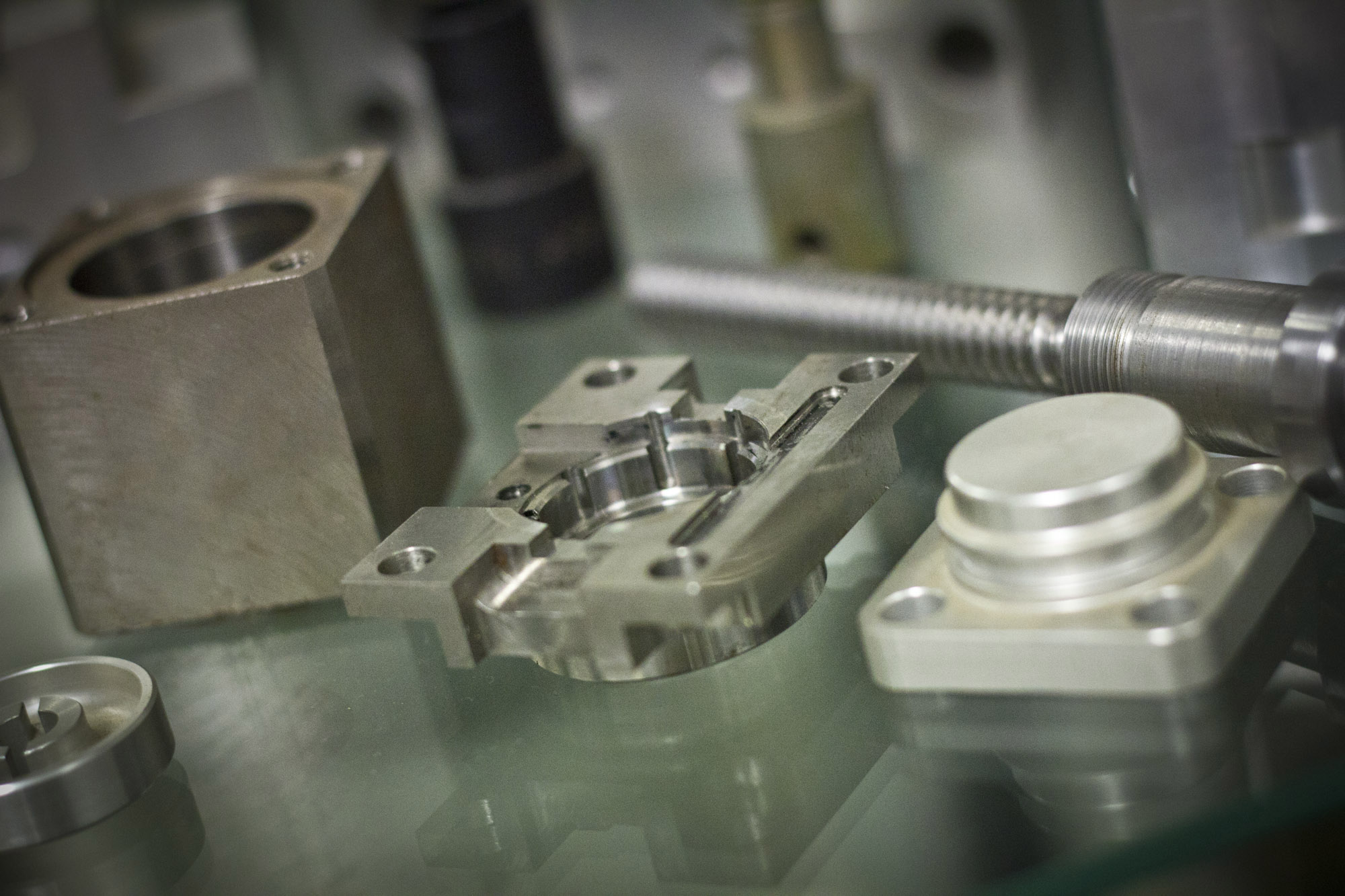

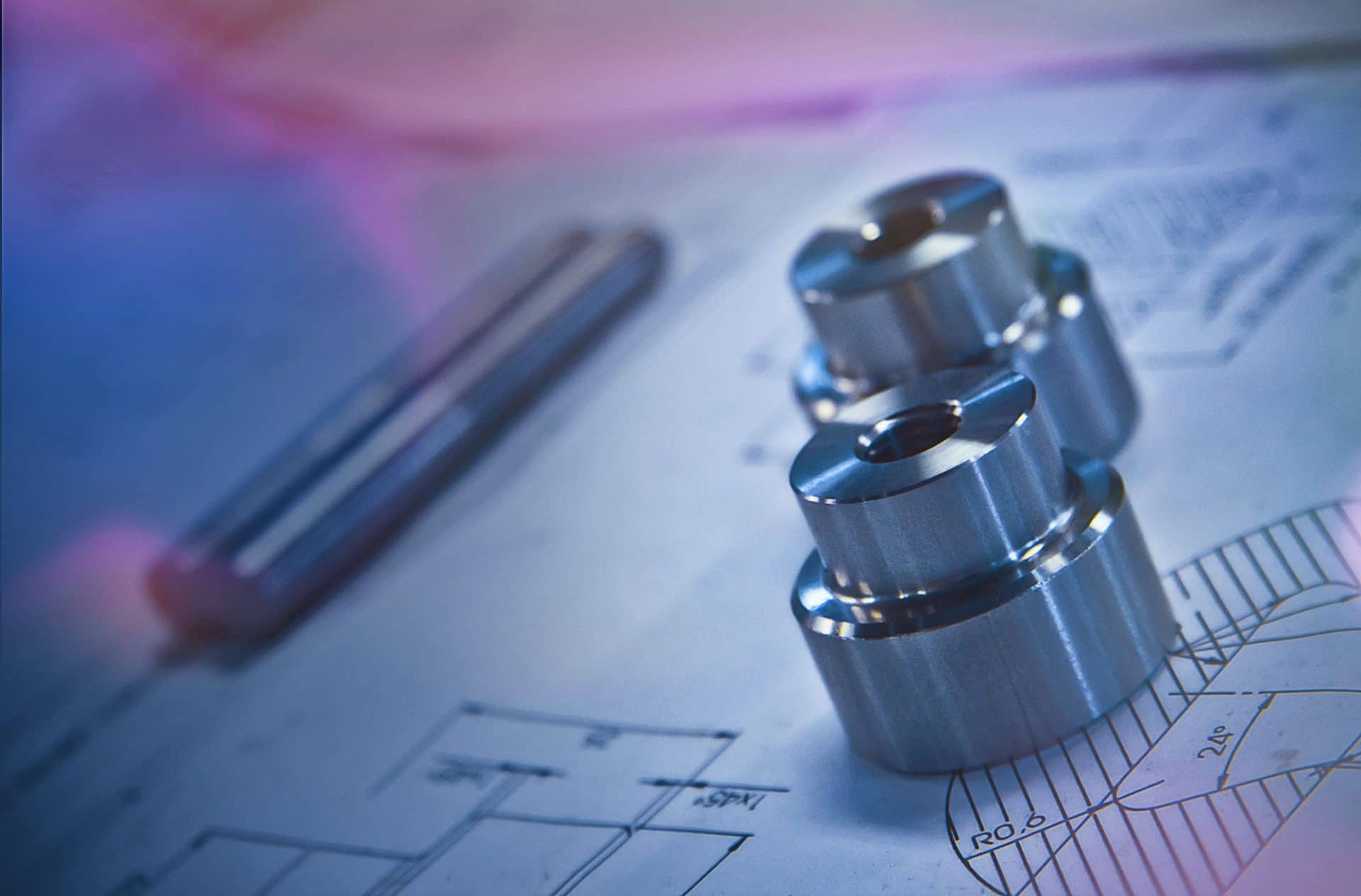

Bauteile

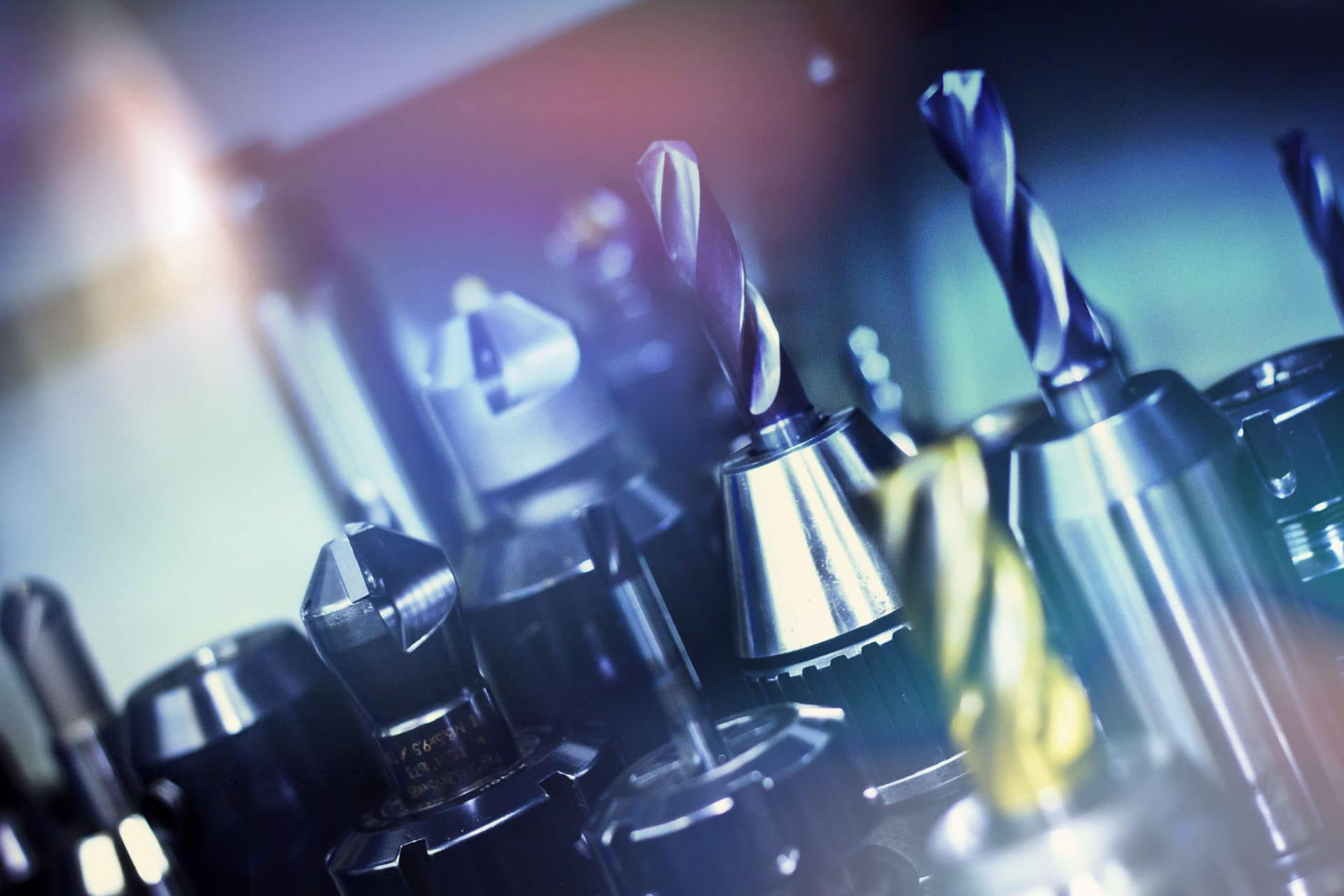

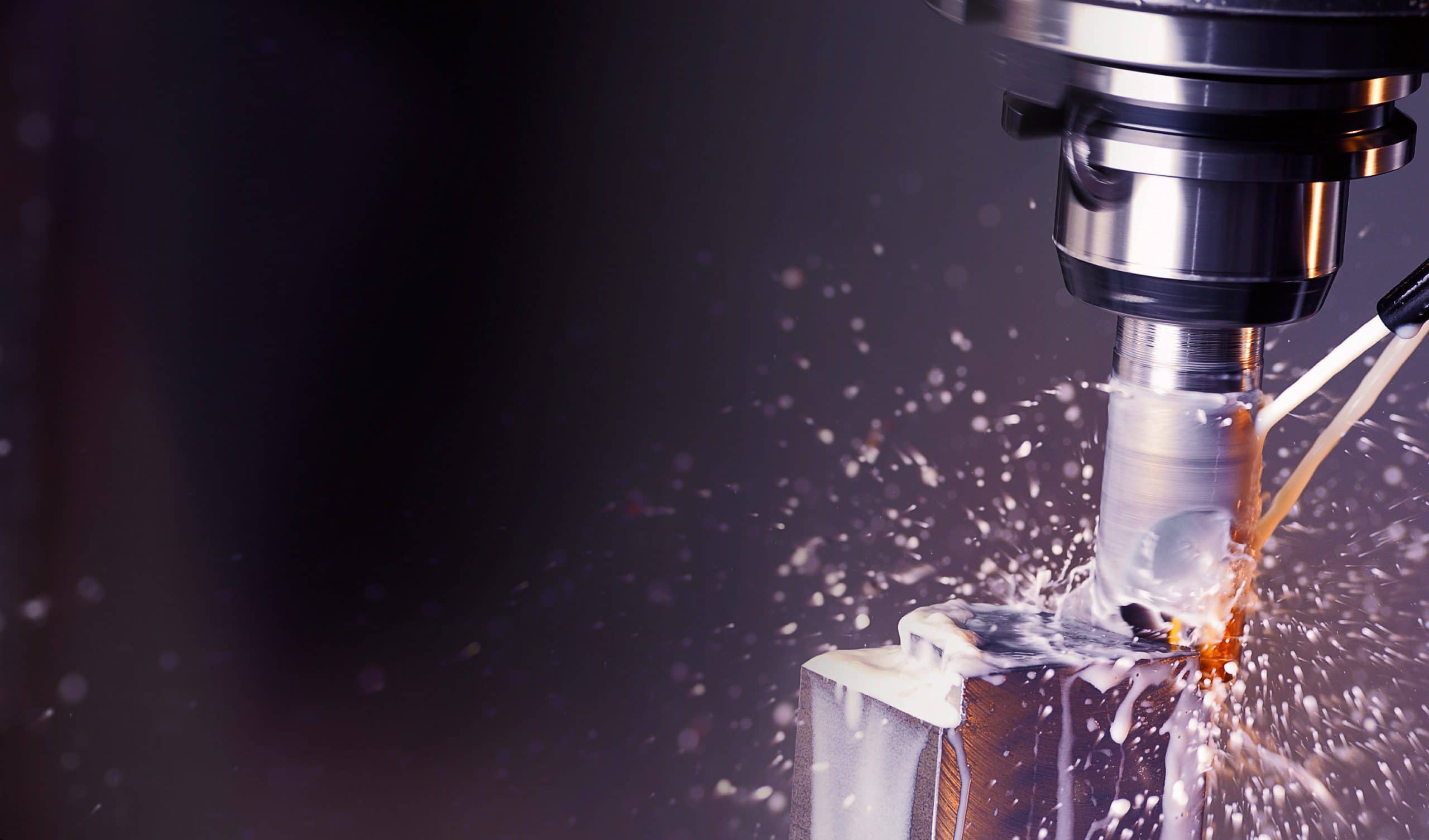

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-DrehenZerspanung | – | Drehlänge 1000 mm × ø 500 mm | – | – | Stähle, Edelstähle, Kunststoffe (u. a. PE1000 weiß, PE1000 schwarz, PEEK), Buntmetalle, Manganstahl, Sonderstähle |
| CNC-FräsenZerspanung | – | 2100 mm × 860 mm × 600 mm | – | – | Stähle, Edelstähle, Kunststoffe (u. a. PE1000 weiß, PE1000 schwarz, PEEK), Buntmetalle, Manganstahl, Sonderstähle |
| SenkerodierenZerspanung | – | 400 mm × 300 mm × 300 mm | – | – | – |
| DrahterodierenZerspanung | – | 350 mm × 250 mm × 220 mm | – | – | – |
| FlachschleifenZerspanung | – | 500 mm × 250 mm × 230 mm | – | – | – |
| RundschleifenZerspanung | – | ø 290 mm × 300 mm | – | – | – |
| BandsägenZerspanung | – | ø 260 mm | – | – | – |
| Mikroschweißen (portabel)Fügen | – | – | – | – | – |
| LasergravierenOberfläche | – | 340 mm × 270 mm × 360 mm | – | – | – |
| WIG-SchweißenFügen | – | – | – | – | VA-Stähle, ST-Stähle |
| MIG-MAG-SchweißenFügen | – | – | – | – | VA-Stähle, ST-Stähle |
| Oberflächenbearbeitung (Eloxieren, Versilbern, Härten, Nitrieren)Oberfläche | – | – | – | – | – |
| Wärmebehandlung (Härten, Nitrieren)Wärmebehandlung | – | – | – | – | – |
| Montage kompletter Baugruppen (Eigenfertigungs- und Kaufteile, vor Ort oder extern)Montage | – | – | – | – | – |
| 3D-KoordinatenmessenPrüfung | – | 325 mm × 300 mm × 250 mm | – | – | – |
| Werkzeug- und Formenbau (Kunststoffspritzformen mit/ohne Heißkanal, Stanz-, Biege- undEngineering | – | – | – | – | – |
| Konstruktion und Entwicklung (CAD/CAM, externes Konstruktionsbüro: SolidWorks, AutoCAD, TopSolid)Engineering | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Simultan-Bearbeitungszentrum | DMG Mori DMU 75 monoBLOCK | 1 | X 750 / Y 650 / Z 560 mm, Werkzeugwechsler 60-fach | – | Kirchhain |

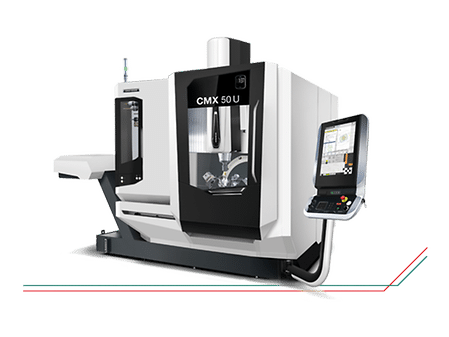

| 5-Achs-Bearbeitungszentrum (Dreh-Schwenktisch) | DMG Mori CMX 50U | 1 | X 500 / Y 450 / Z 400 mm, Werkzeugwechsler 64-fach | – | Kirchhain |

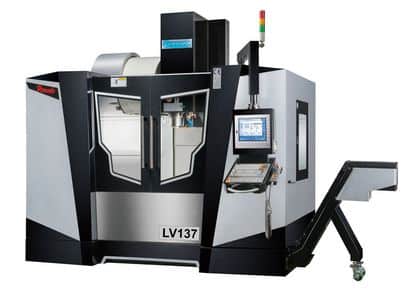

| 3-Achs-Bearbeitungszentrum | Pinnacle LV-137 | 1 | X 1305 / Y 715 / Z 615 mm, A-Achse Rundachse, Werkzeugwechsler 40-fach | – | Kirchhain |
| Bearbeitungszentrum | YCM MV106 A | 2 | X 1020 / Y 600 / Z 600 mm, A-Achse Rundachse, Werkzeugwechsler 30-fach | – | Kirchhain |
| Bearbeitungszentrum | Pinnacle SV 116 | 1 | X 1160 / Y 615 / Z 615 mm, Werkzeugwechsler 24-fach | – | Kirchhain |
| CNC-Drehmaschine (C-Achse mit angetriebenem Werkzeug) | Gildemeister NEF-600 | 1 | max. Drehdurchmesser 490 mm, max. Drehlänge 1190 mm, Revolver 12-fach | – | Kirchhain |
| CNC-Drehmaschine (C-Achse mit angetriebenem Werkzeug) | Gildemeister CTX BETA 500 | 1 | max. Drehdurchmesser 350 mm, max. Drehlänge 400 mm, Revolver 12-fach | – | Kirchhain |
| CNC-Drehmaschine (C-Achse mit angetriebenem Werkzeug) | Gildemeister CTX 400 Serie 2 | 1 | max. Drehdurchmesser 350 mm, max. Drehlänge 550 mm, Revolver 12-fach | – | Kirchhain |
| CNC-Drehmaschine | Gildemeister CTX 400 E | 1 | max. Drehdurchmesser 300 mm, max. Drehlänge 400 mm, Revolver 12-fach | – | Kirchhain |
| Senkerodiermaschine | Mitsubishi EA 12 V Advance | 1 | X 400 / Y 300 / Z 300 mm; Werkstück X 800 × Y 550 × Z 250 mm; Elektrodenwechsler 20-fach | – | Kirchhain |
| Senkerodiermaschine (Gantry) | Ingersoll Gantry 500 | 1 | X 525 / Y 400 / Z 450 mm, Elektrodenwechsler 20-fach | 2024 (Retr | Kirchhain |
| Drahterodiermaschine | Mitsubishi FA 10S | 1 | X 350 / Y 250 / Z 206 mm | – | Kirchhain |
| Laserbearbeitungsanlage | ACSYS PIRANHA II MULTI FL20S | 1 | X 340 / Y 270 / Z 360 mm, Tischgröße 600 × 500 mm | – | Kirchhain |
| Flachschleifmaschine | Geibel & Hotz FS 415-Z | 1 | max. Schleifbereich 400 × 200 mm | – | Kirchhain |
| Flachschleifmaschine | ELB | 1 | max. Schleifbereich 800 × 450 mm | – | Kirchhain |
| Rundschleifmaschine (Universal, mit Innenschleifeinrichtung) | Elbkarstens Universal ELB | 1 | max. Schleifbereich 250 mm | – | Kirchhain |
| Bandsäge (CNC, mit Stangenlager) | Berg & Schmidt SBS 300 VA-I / CNC | 1 | max. Sägebereich 300 mm | – | Kirchhain |
| 3D-Koordinatenmessgerät | Mitutoyo BX 303 | 1 | X 325 / Y 300 / Z 250 mm, Auflösungsgenauigkeit 0,001 mm | – | Kirchhain |
Zusatzleistungen
Qualität
Die Prüfung der Fertigungsteile erfolgt unter anderem auf einem 3D-Koordinatenmessgerät Mitutoyo BX 303 mit einer Auflösungsgenauigkeit von 0,001 mm. Das Unternehmen ist nach dem integrierten Managementsystem IntegSYS zertifiziert, das Qualitätsaudit nach DIN EN ISO 9000ff, Ökoaudit nach EMAS und Arbeitsschutzaudit nach ASCA-Check umfasst.
| Nachweis | Kirchhain |
|---|---|
| IntegSYS (DIN EN ISO 9000ff, EMAS, ASCA-Check) | |
| ISO 9001 |
Historie
- 1973
Gründung der Aschenbrenner GmbH durch Herbert Aschenbrenner in Kirchhain-Anzefahr (Hessen)
- 2000
Als erstes Unternehmen Zertifizierung nach dem integrierten Managementsystem IntegSYS (EU-Pilotprojekt); Zertifikatsübergabe am 13.09.2000 an Angelika und Pascal Aschenbrenner
- 2024
Kompletter Retrofit / Generalüberholung des Senkerodierers Ingersoll Gantry 500
