Manufaktur für Tiefdruckzylinder, Flexosleeves und Prägezylinder – von Repro bis Verchromung aus einer Hand
ATG dynamics GmbH
Ahaus (Westmünsterland)Neu auf Amplifa
Über ATG dynamics
Die ATG dynamics GmbH ist eine spezialisierte Zylinder-Manufaktur aus dem Westmünsterland mit Sitz in Ahaus. Seit über 50 Jahren fertigt das mittelständische, familiär geführte Unternehmen Druckformen individuell und präzise: Tiefdruckzylinder für Verpackungsdruck, Dekor und Sicherheitsanwendungen, Prägezylinder inklusive Mikroprägung und Sicherheitsmerkmalen sowie nahtlos-endlose Flexosleeves auf GFK- und Polymerbasis. Die Fertigung deckt die gesamte Prozesskette ab – von Repro und Druckdatenaufbereitung über elektromechanische und Laser-Gravur bis zu Galvanik, Kupferaufbau und Verchromung; einzelne Schritte werden auch als Lohnarbeit angeboten. Die Bauteilbandbreite reicht von 100 mm bis 5.300 mm Ballenlänge und 200 mm bis 2.000 mm Umfang. Abnehmer sind Druckereien, Hersteller von Dekoren und Verpackungen, die Sicherheitsdruck- und gedruckt-Elektronik-Branche sowie Forschungsinstitute, auch international.
- Standort
- Ahaus
- Verfahren
- Tiefdruckzylinder-Herstellung, Prägezylinder & Mikrostrukturierung (inkl. Mikroprägung, Sicherheitsmerkmale), Flexosleeves (nahtlos-endlos, GFK-basierte Polymer-Sleeves), Elektromechanische Gravur, Laser-Gravur (Laser-Ätz-/Laser-Add-Verfahren), Galvanik & Verchromung (Kupferaufbau, Verchromung, Entchromung), Rasterwalzen-Fertigung (Tiefdruck & Flexodruck), Repro & Druckdatenaufbereitung (Farbseparation bis Endabnahme)
- Werkstoffe
- Kupfer, Chrom, GFK (Glasfaserkunststoff), Polymer (Sleeve-Material), Silber (leitfähiger Lack), Elektromechanische Gravur, Laser-Ätz- und Laser-Add-Verfahren, Galvanik & Verchromung
- Branchen
- Verpackungsdruck & Etiketten, Dekorindustrie & Möbeloberflächen, Sicherheitsdruck & Mikroprägung, Gedruckte Elektronik, Druckereien, Forschungsinstitute
- 01
Repro & Druckdatenaufbereitung
- 02
Zylinderfertigung bzw. Sleeve-Fertigung
- 03
Gravur (elektromechanisch oder Laser)
- 04
Galvanik & Verchromung
- 05
Endabnahme
Werkstoffe & Verfahren
Kupfer
Trägerschicht für Tiefdruck- und Prägezylinder; Aufbau und Bearbeitung in eigener Galvanik.
Chrom
Verchromung der gravierenden Schicht für lange Standzeiten im Hochgeschwindigkeitsdruck.
GFK (Glasfaserkunststoff)
Basismaterial für vibrationsdämpfende, nahtlos-endlose Flexosleeves.
Polymer (Sleeve-Material)
Hülsenaufbau für hohe Druckgeschwindigkeiten und Endlosdesigns wie Geschenkpapier.
Silber (leitfähiger Lack)
Auftrag auf flexible Substrate für Anwendungen der gedruckten Elektronik.
Elektromechanische Gravur
Präzise, wiederholbare, mikrometergenaue Gravur in Kupferschichten.
Laser-Ätz- und Laser-Add-Verfahren
Moderne Gravuralternative mit hoher Reproduzierbarkeit.
Galvanik & Verchromung
Kupferaufbau, Verchromung und kontrollierte Entchromung als Prozesskette oder Lohnarbeit.
Standorte

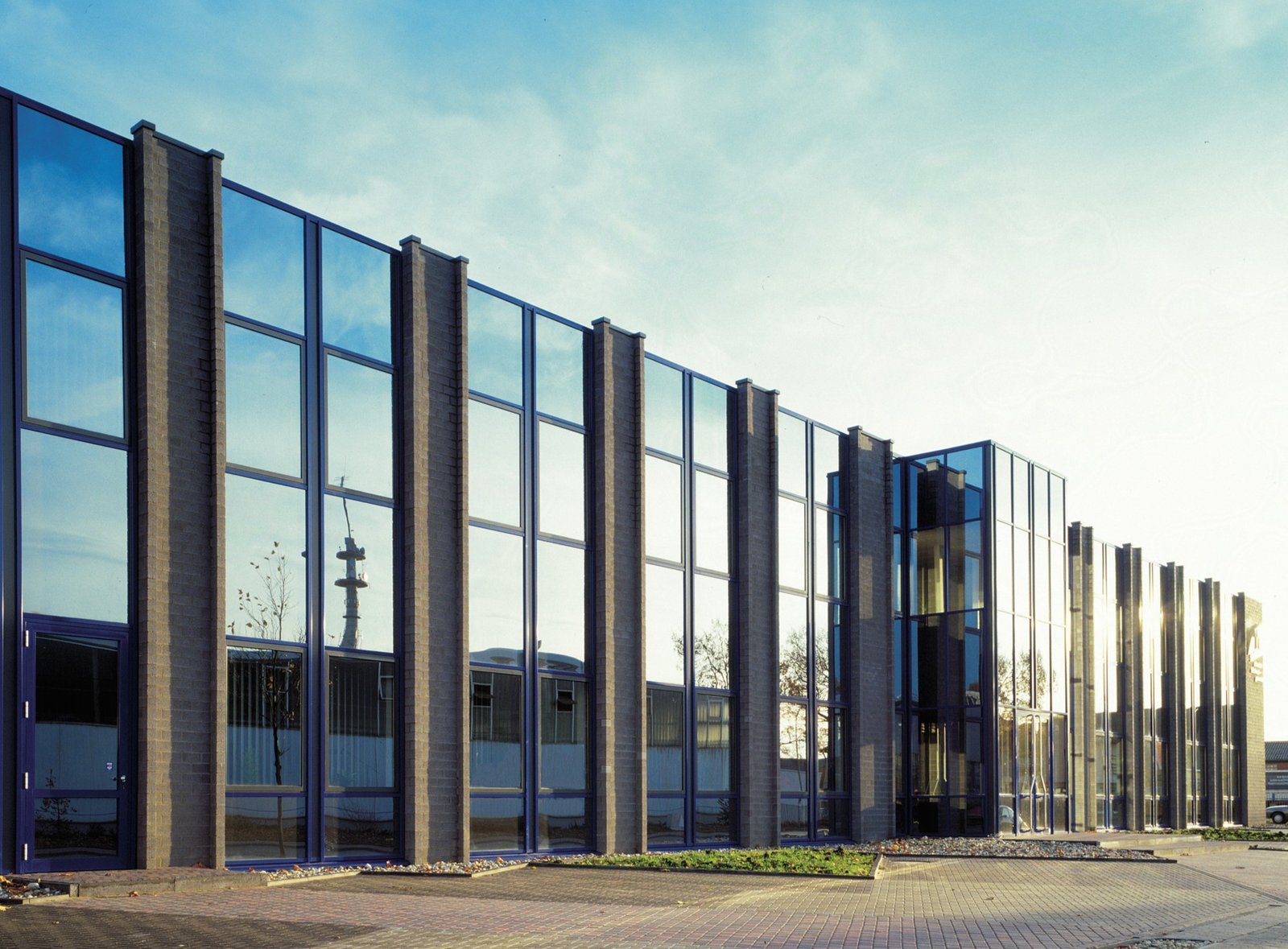

Ahaus
DEHauptsitz und Manufaktur für Zylinderproduktion
- Werkstoffe
- Kupfer, Chrom, GFK, Polymer, Silber
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Tiefdruckzylinder-HerstellungOberfläche | – | 5300 mm (Ballenlänge) × 2000 mm (Umfang) | – | – | Kupfer, Chrom |
| Prägezylinder & Mikrostrukturierung (inkl. Mikroprägung, Sicherheitsmerkmale)Oberfläche | – | 5300 mm (Ballenlänge) × 2000 mm (Umfang) | – | – | Metall |
| Flexosleeves (nahtlos-endlos, GFK-basierte Polymer-Sleeves)Kunststoff | – | – | – | – | GFK, Polymer |
| Elektromechanische GravurZerspanung | – | 5300 mm (Ballenlänge) × 2000 mm (Umfang) | – | – | Kupfer |
| Laser-Gravur (Laser-Ätz-/Laser-Add-Verfahren)Oberfläche | – | 5300 mm (Ballenlänge) × 2000 mm (Umfang) | – | – | Kupfer |
| Galvanik & Verchromung (Kupferaufbau, Verchromung, Entchromung)Oberfläche | – | – | – | – | Kupfer, Chrom |
| Rasterwalzen-Fertigung (Tiefdruck & Flexodruck)Oberfläche | – | 5300 mm (Ballenlänge) × 2000 mm (Umfang) | – | – | Kupfer, Chrom |
| Repro & Druckdatenaufbereitung (Farbseparation bis Endabnahme)Engineering | – | – | – | – | – |
| Druckplatten & Ballardhäute (Proofdruck, Laboranwendungen)Oberfläche | – | – | – | – | – |
| Lohnfertigung & Teilprozesse (Verchromung, Kupferbearbeitung, Entchromung)Oberfläche | – | – | – | – | Kupfer, Chrom |
| Gedruckte Elektronik – leitfähige Lacke (z. B. Silber) auf flexible SubstrateOberfläche | – | – | – | – | Silber, flexible Substrate |
Zusatzleistungen
Historie
Zylinderproduktion seit über 50 Jahren; heute als ATG dynamics GmbH mit Sitz in Ahaus.
