Präzisions-Dreh- und Frästeile für Medizintechnik und Maschinenbau, von der Stange bis zum einbaufertigen Teil
Axel Gentner GmbH
Tuttlingen-Möhringen (DE)Neu auf Amplifa
Über Gentner Drehteile
Die Axel Gentner GmbH fertigt komplexe Präzisions-, Dreh- und Frästeile für die Medizintechnik und den Maschinenbau. Das Leistungsspektrum umfasst Langdrehen mit 2 bis 9 Achsen von Ø 1,0 bis 32,0 mm (CNC und konventionell), Kurzdrehen bis Ø 51 mm von der Stange bzw. Ø 160 mm als Futterteil sowie CNC-Fräsen mit bis zu 7 Achsen in Einzel- und Mehrfachaufspannungen. Gefertigt wird in kleinen und mittleren Serien von etwa 10 bis 20.000 Stück, inklusive Musterentwicklung und Versuchsserien. Ergänzend bietet das Unternehmen Zeichnungserstellung (CAD-System SolidWorks), CAD/CAM-Programmierung sowie Weiterbearbeitung und Veredelung in Eigenfertigung (Gleitschleifen, Glasperlenstrahlen, ölfreies Waschen) oder mit langjährigen Partnern (Eloxieren, Vernickeln, Verchromen, Härten, Laserschweißen u. a.) bis zum einbaufertigen Teil. Über 70 Mitarbeitende produzieren in Tuttlingen-Möhringen in einem 2019 neu bezogenen Gebäude im 2-Schichtbetrieb. Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001:2015 zertifiziert.
- Standort
- Tuttlingen
- Verfahren
- Langdrehen (CNC und konventionell), Kurzdrehen (CNC und konventionell), CNC-Fräsen (Einzel- und Mehrfachaufspannungen, auch von der Stange), Gleitschleifen (Trowalisieren), Glasperlen-Strahlen, Waschen (ölfrei/fettfrei), Eloxieren, Vernickeln
- Werkstoffe
- Langdrehen (CNC und konventionell), Kurzdrehen (CNC und konventionell), CNC-Fräsen, Gleitschleifen (Trowalisieren), Glasperlen-Strahlen, Waschen (ölfrei/fettfrei), Eloxieren, Vernickeln / Verchromen / Brünieren
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Mitarbeiter
- über 70
- Branchen
- Medizintechnik, Maschinenbau
- 01
Zeichnungserstellung (CAD SolidWorks)
- 02
CAD/CAM-Programmierung
- 03
Musterentwicklung und Versuchsserien
- 04
CNC-Lang- und Kurzdrehen
- 05
CNC-Fräsen
- 06
Weiterbearbeitung/Veredelung
- 07
Qualitätskontrolle und Dokumentation
- 08
Lieferung einbaufertiger Teile
Werkstoffe & Verfahren
Langdrehen (CNC und konventionell)
Drehteile mit 2 bis 9 Achsen von Ø 1,0 bis 32,0 mm für Medizintechnik und Maschinenbau.
Kurzdrehen (CNC und konventionell)
Drehteile bis Ø 51 mm von der Stange und bis Ø 160 mm als Futterteil.
CNC-Fräsen
Frästeile mit bis zu 7 Achsen, Bearbeitungsbereich 760 x 400 x 500 mm oder von der Stange bis Ø 32 mm.
Gleitschleifen (Trowalisieren)
Oberflächenveredelung in Eigenfertigung für einbaufertige Teile.
Glasperlen-Strahlen
Oberflächenfinish in Eigenfertigung, u. a. für Medizintechnik-Komponenten.
Waschen (ölfrei/fettfrei)
Reinigung in Eigenfertigung für saubere, einbaufertige Teile.
Eloxieren
Oberflächenveredelung mit langjährigen Partnern.
Vernickeln / Verchromen / Brünieren
Galvanische und chemische Veredelungen mit langjährigen Partnern.
Härten, Schleifen, Polieren
Wärmebehandlung und Feinbearbeitung mit langjährigen Partnern.
Laserschweißen / Laserbeschriften
Füge- und Beschriftungsarbeiten mit langjährigen Partnern.
Tieflochbohren
Weiterbearbeitung anspruchsvoller Bauteile mit langjährigen Partnern.
Engineering (SolidWorks, CAD/CAM)
Zeichnungserstellung, CAD/CAM-Programmierung, Musterentwicklung und Versuchsserienfertigung.
Standort
Tuttlingen-Möhringen
DEProduktion und Verwaltung
- Losgröße
- ca. 10–20.000 Stück
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Messing (Dreh-/Frästeile für Medizintechnik und Maschinenbau)
- CNC-Langdrehmaschinen (2–9 Achsen)
- Citizen L20E Langdrehautomat mit LFV-Technologie (2 Maschinen)
- CNC-Kurzdrehmaschinen (2–9 Achsen)
- CNC-Fräsmaschinen mit bis zu 7 Achsen
- Gleitschleifanlagen
- Glasperlenstrahlanlage
- Waschanlagen (ölfrei/fettfrei)

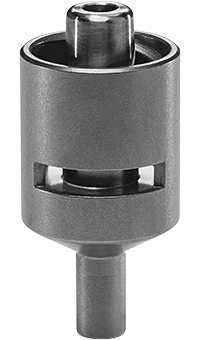

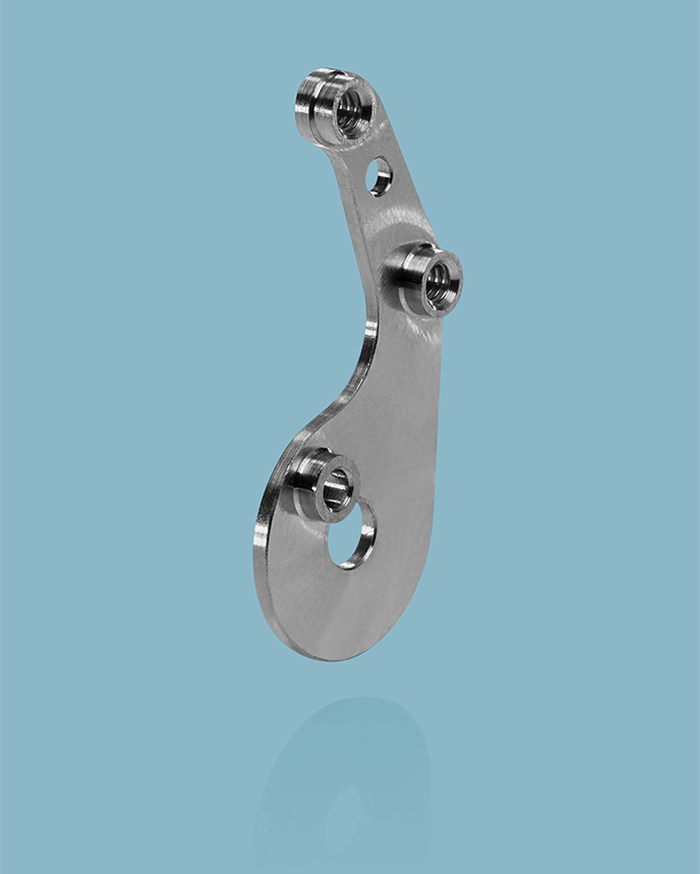

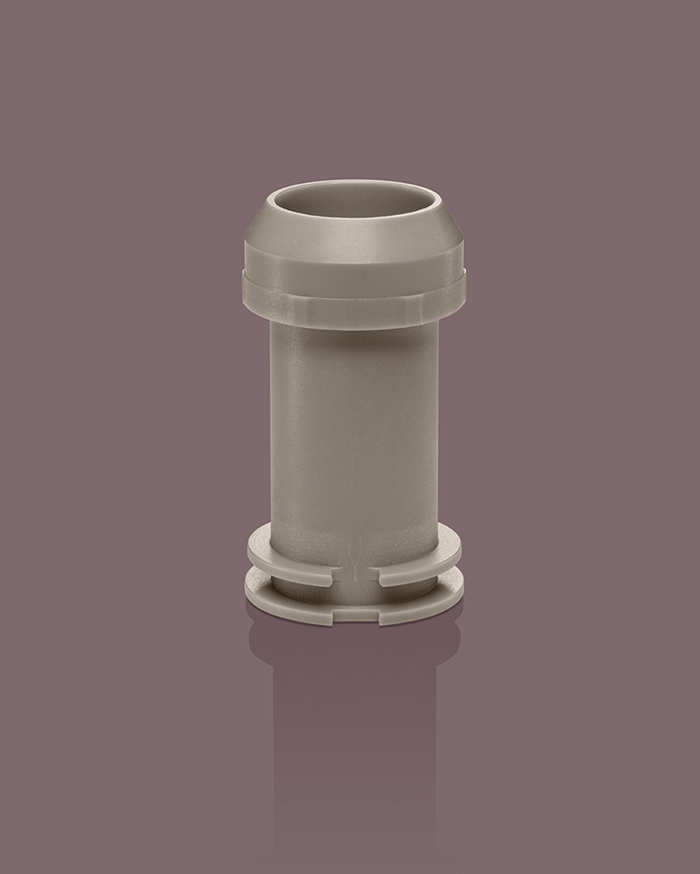

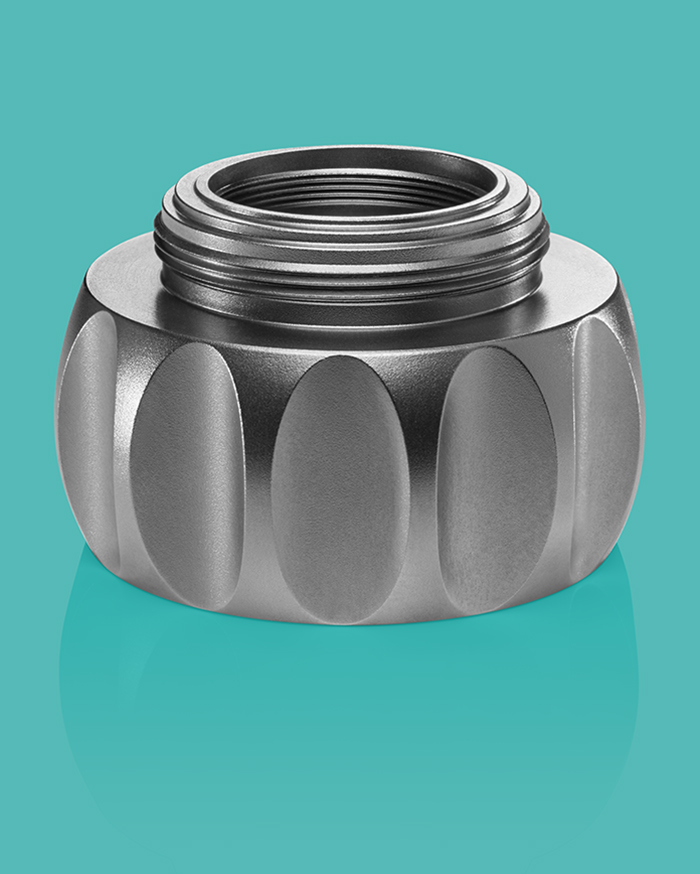

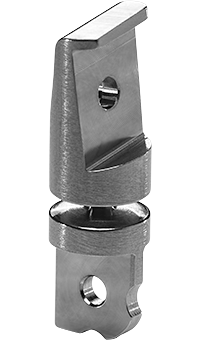

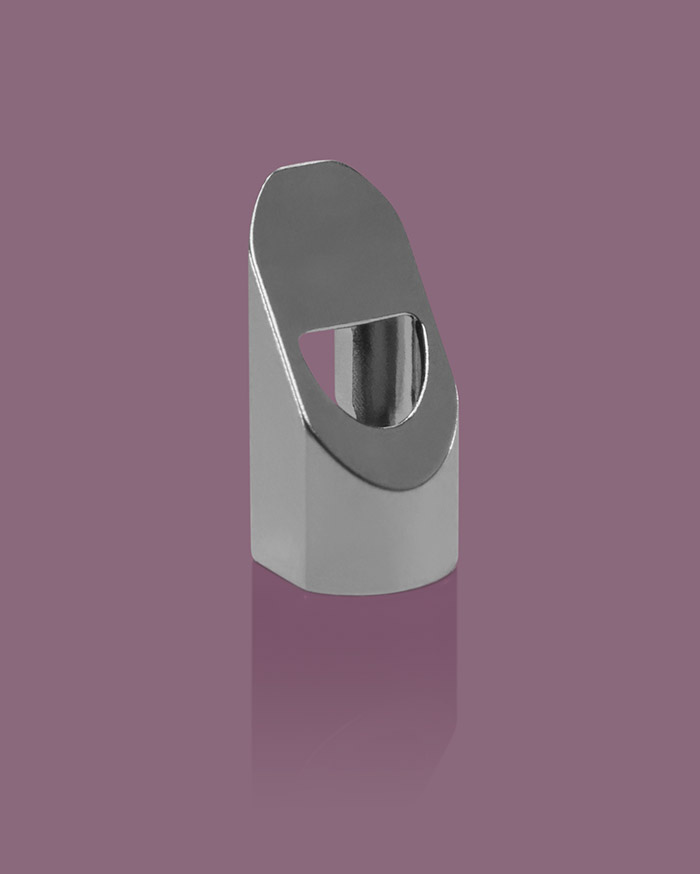

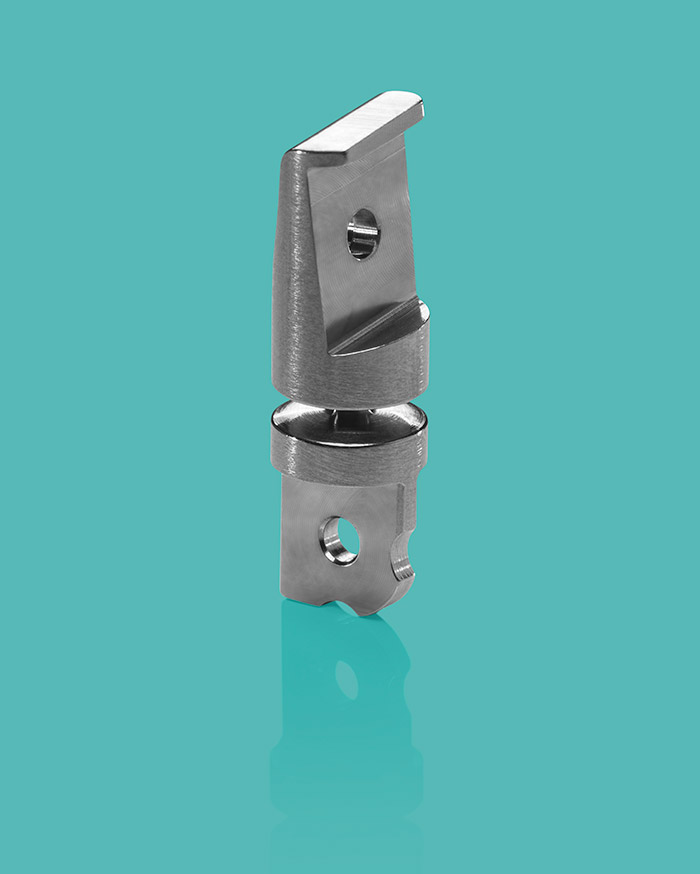

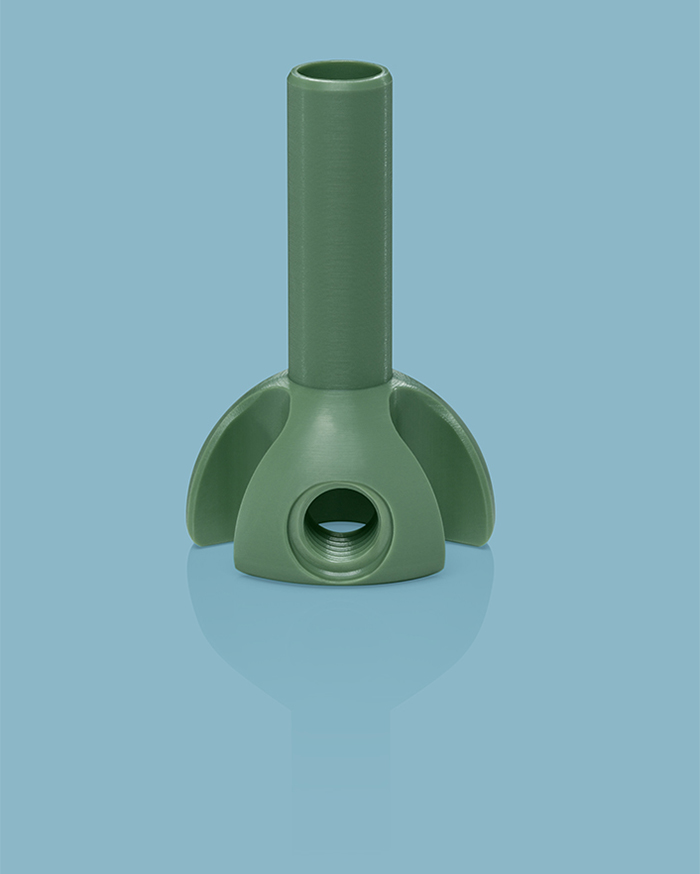

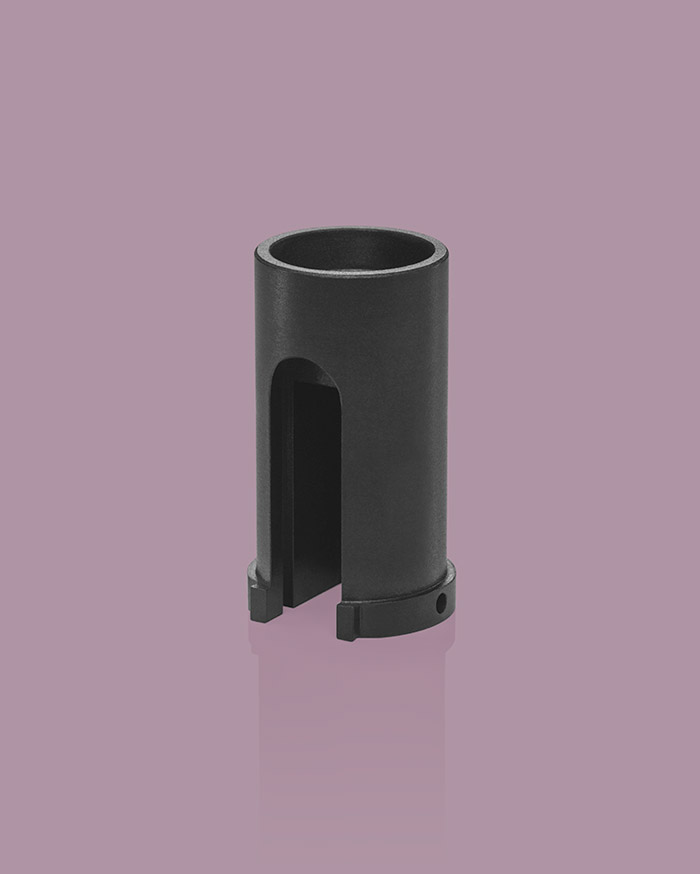

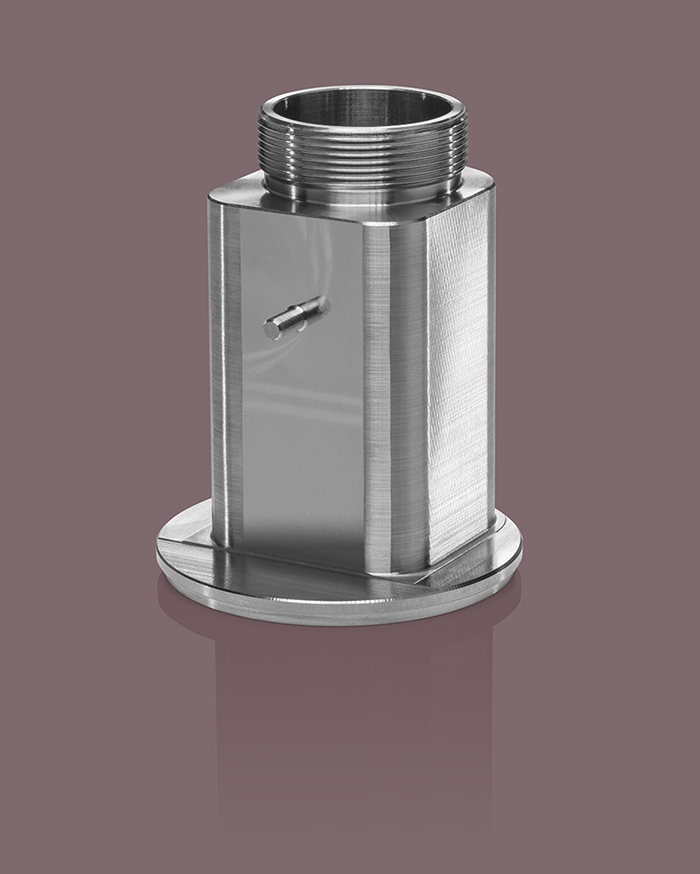

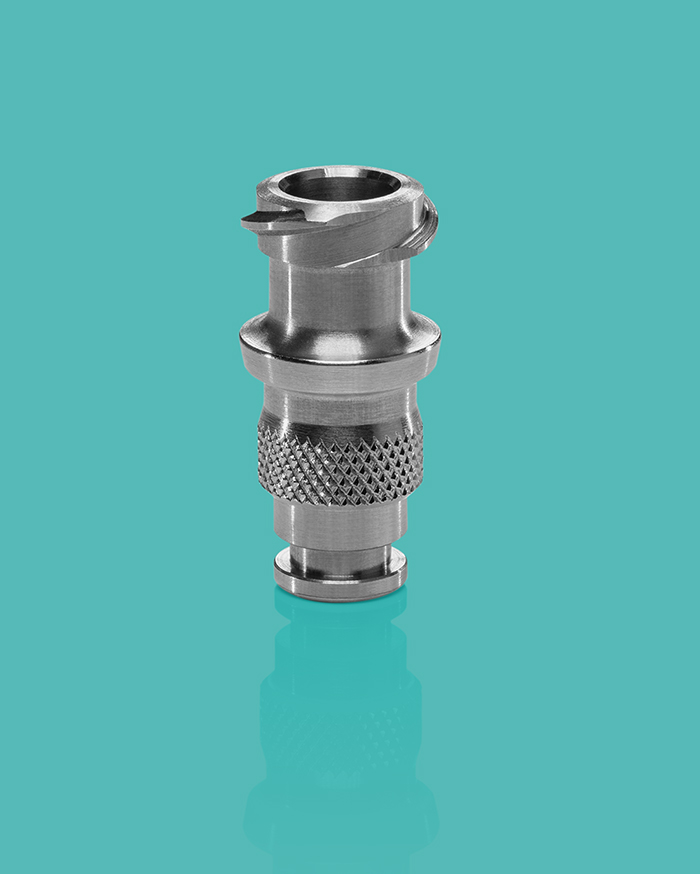

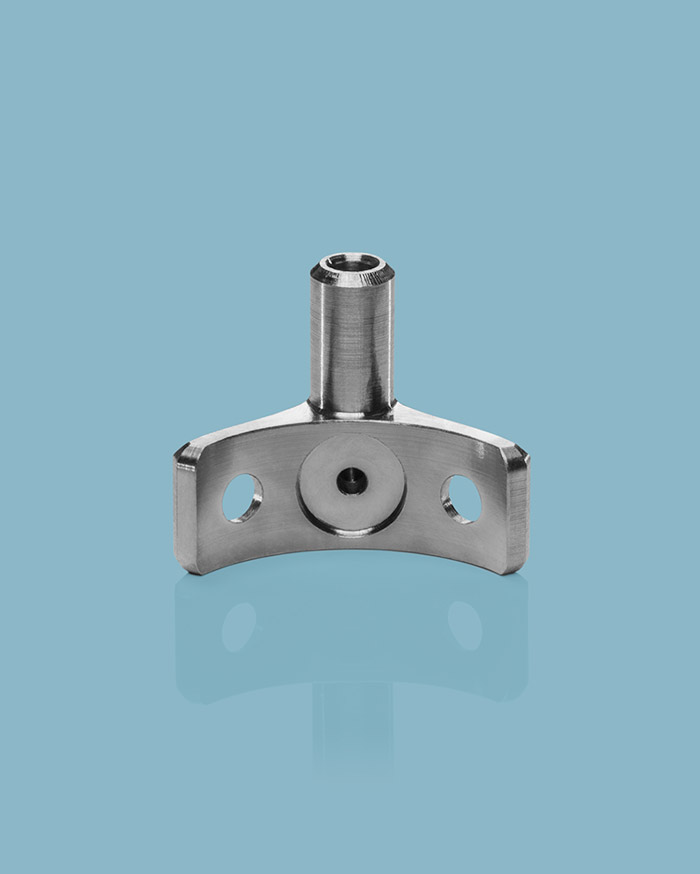

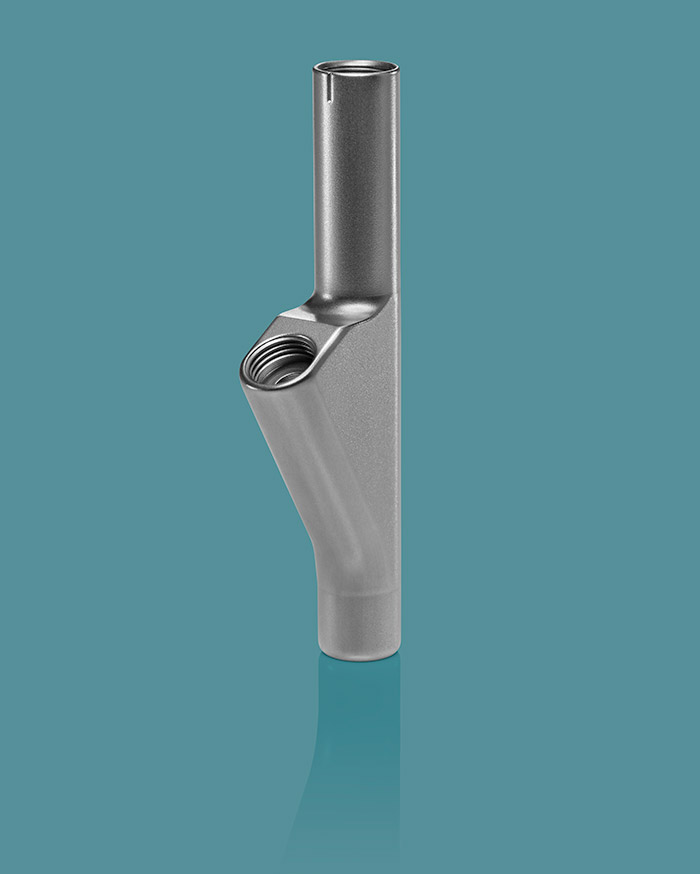

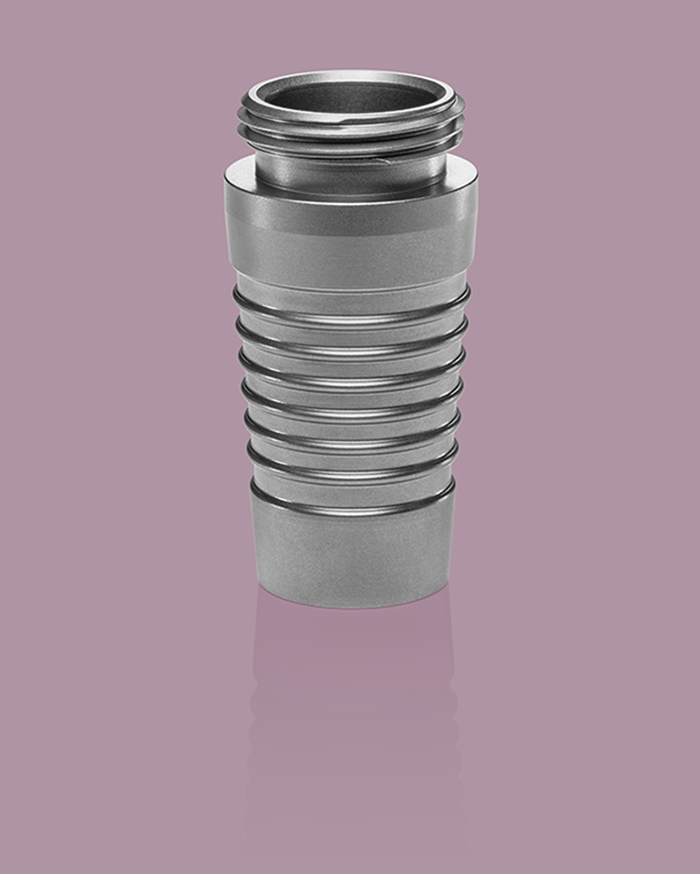

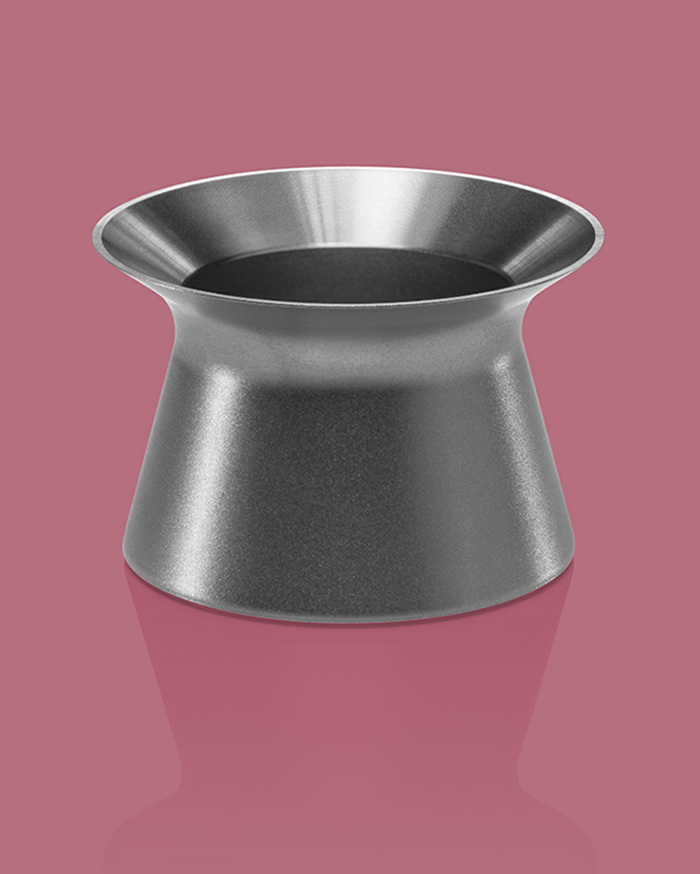

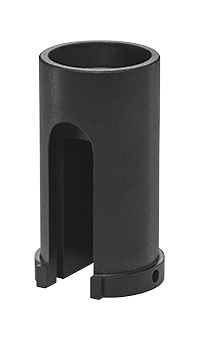

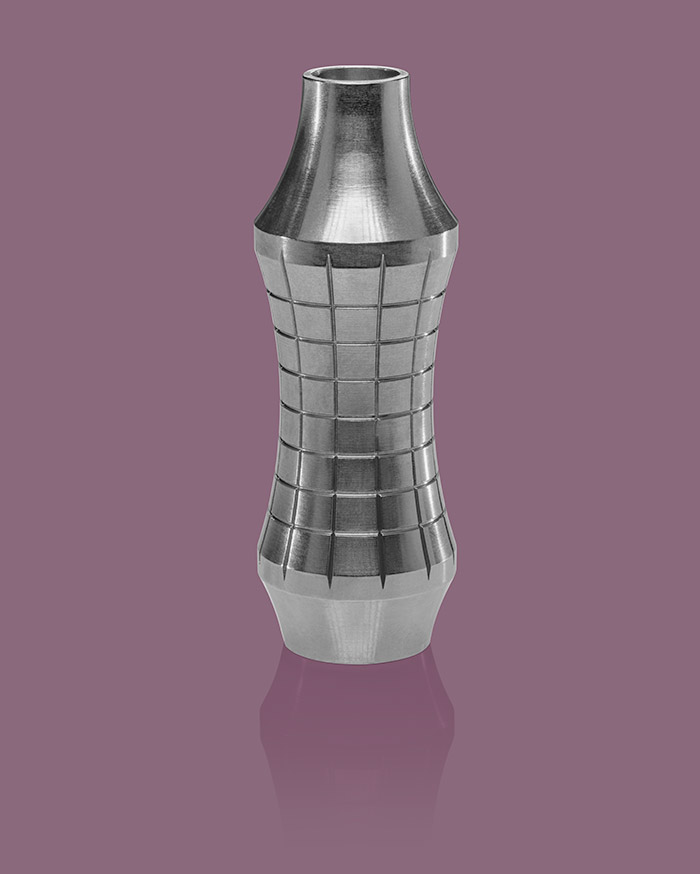

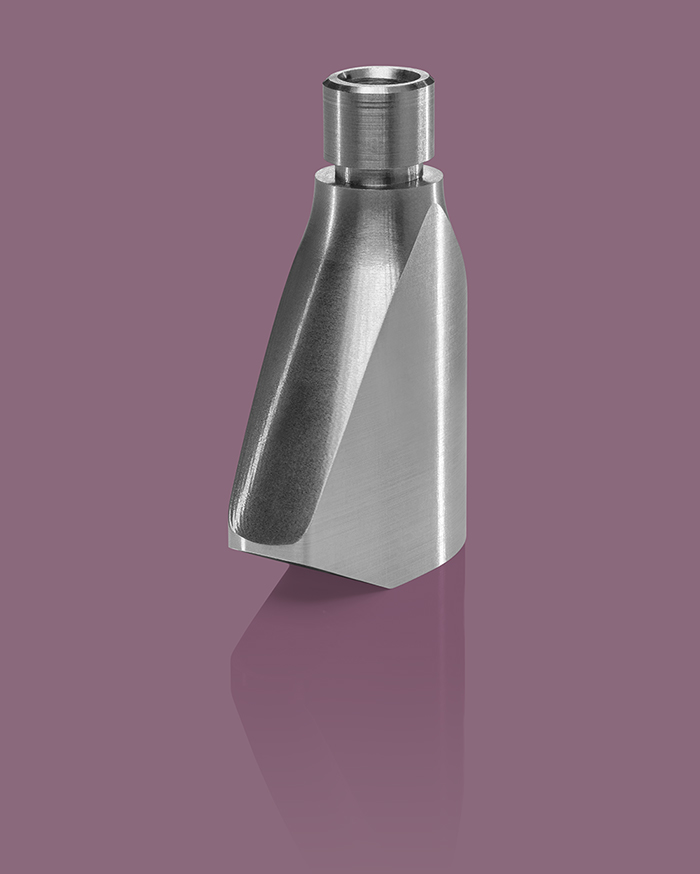

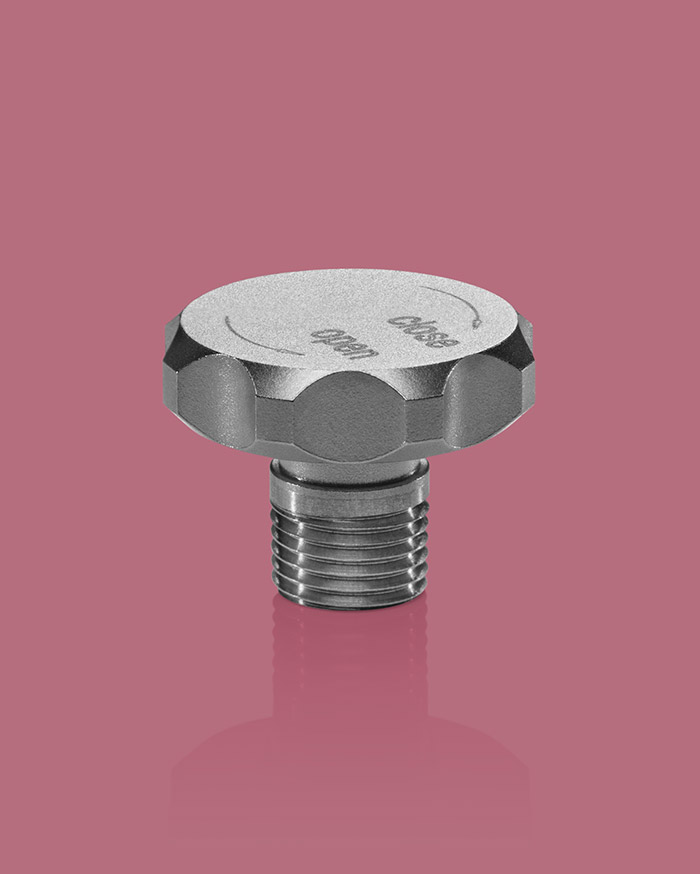

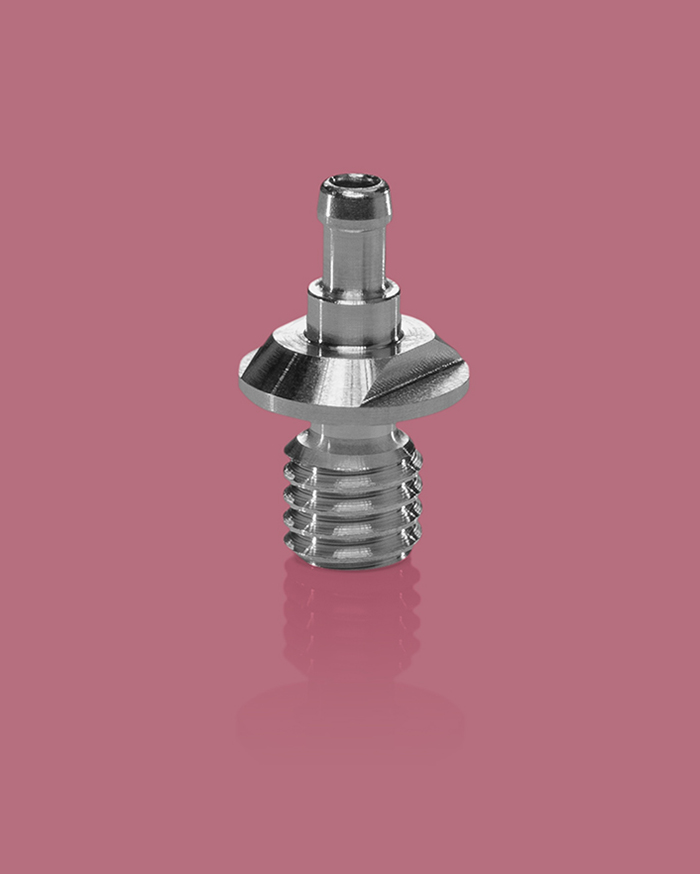

Fertigungsbeispiele

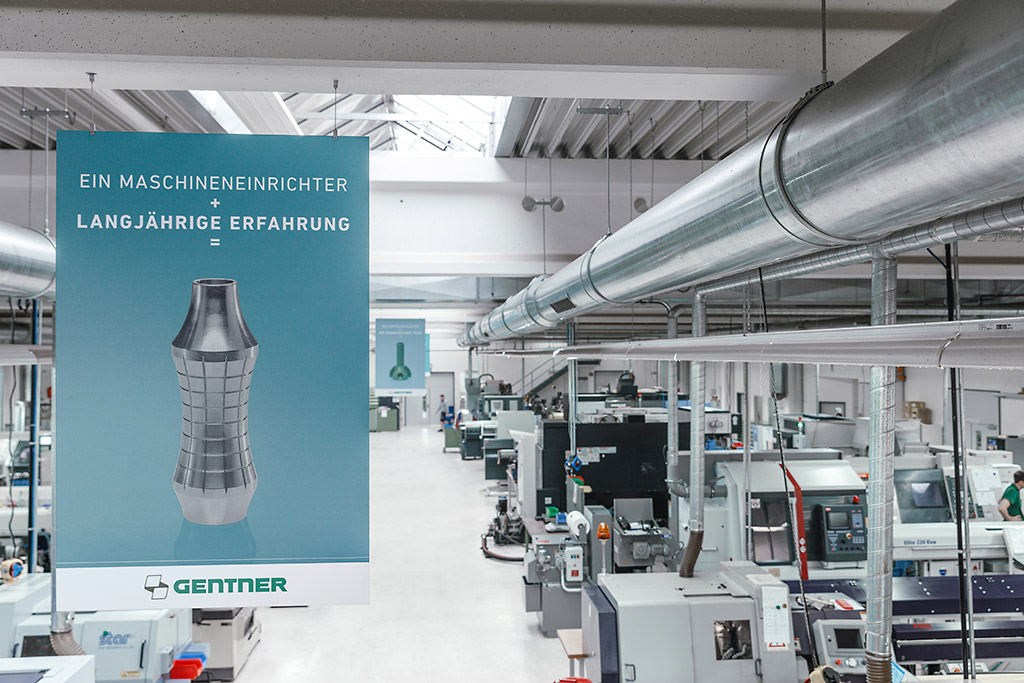

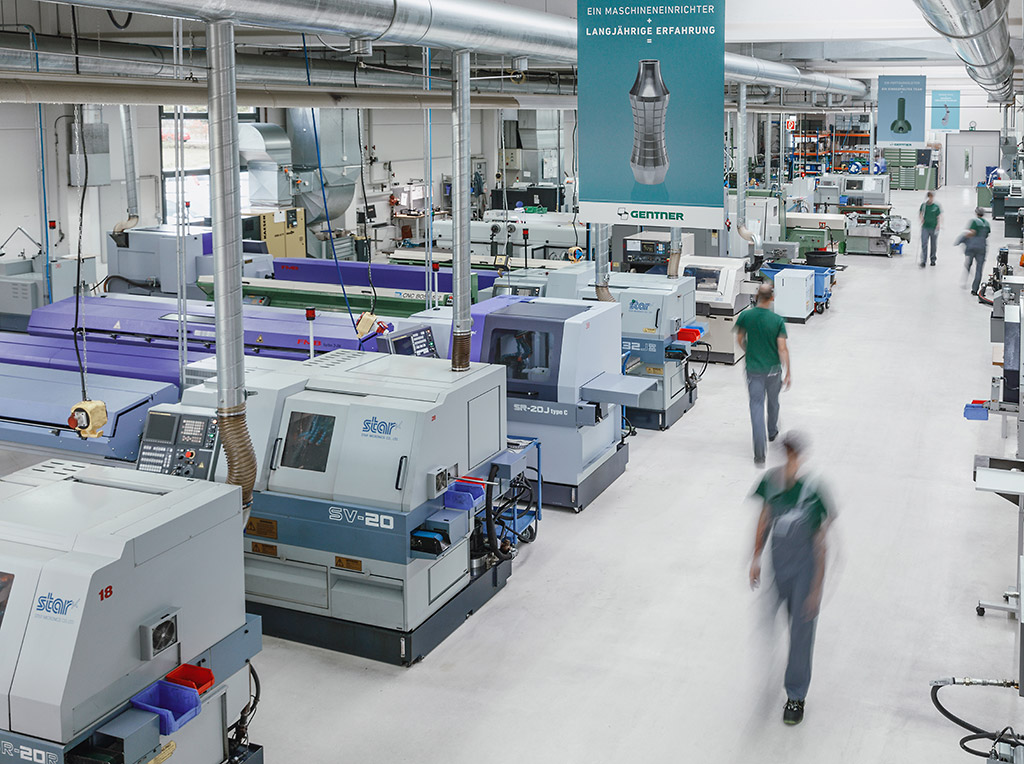

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Langdrehen (CNC und konventionell)Zerspanung | – | Ø 32.0 mm | – | ~10 Stück – ~20.000 Stück | – |
| Kurzdrehen (CNC und konventionell)Zerspanung | – | Ø 51 mm von der Stange / Ø 160 mm als | – | ~10 Stück – ~20.000 Stück | – |
| CNC-Fräsen (Einzel- und Mehrfachaufspannungen, auch von der Stange)Zerspanung | – | 760 mm × 400 mm × 500 mm | – | ~10 Stück – ~20.000 Stück | – |
| Gleitschleifen (Trowalisieren)Oberfläche | – | – | – | – | – |
| Glasperlen-StrahlenOberfläche | – | – | – | – | – |
| Waschen (ölfrei/fettfrei)Oberfläche | – | – | – | – | – |
| EloxierenOberfläche | – | – | – | – | – |
| VernickelnOberfläche | – | – | – | – | – |
| VerchromenOberfläche | – | – | – | – | – |
| BrünierenOberfläche | – | – | – | – | – |
| HärtenWärmebehandlung | – | – | – | – | – |
| SchleifenZerspanung | – | – | – | – | – |
| PolierenOberfläche | – | – | – | – | – |
| BiegenUmformung | – | – | – | – | – |
| PressenUmformung | – | – | – | – | – |
| Rollen (Rändel und Gewinde)Umformung | – | – | – | – | – |
| LaserschweißenFügen | – | – | – | – | – |
| LaserbeschriftenOberfläche | – | – | – | – | – |
| TieflochbohrenZerspanung | – | – | – | – | – |
| Zeichnungserstellung (CAD-System SolidWorks) und CAD/CAM ProgrammierungEngineering | – | – | – | – | – |
| Musterentwicklung und VersuchsserienfertigungEngineering | – | – | – | – | – |
| Qualitätskontrolle und DokumentationPrüfung | – | – | – | – | – |
3 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Langdrehmaschine mit LFV-Technologie (Langdrehautomat) | Citizen L20E | 2 | bis Ø 20 mm (Modellbezeichnung L20E, Ableitung) | – | Tuttlingen-Möhringen |
| CNC-Drehmaschine | – | – | Langdrehen 2–9 Achsen Ø 1,0–32,0 mm; Kurzdrehen bis Ø 51 mm von der Stange / Ø 160 mm als Futterteil | – | Tuttlingen-Möhringen |
| CNC-Fräsmaschine (bis zu 7 Achsen) | – | – | x=760mm / y=400mm / z=500mm oder von Stange bis Ø 32mm | – | Tuttlingen-Möhringen |
Zusatzleistungen
Qualität
Die Qualitätskontrolle und Dokumentation erfolgt in der Produktion; ein eigenes Qualitätsmanagement (QMB) sowie die Qualitätssicherung und Qualitätskontrolle sind mit eigenen Mitarbeitenden besetzt. Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001:2015 zertifiziert.
| Nachweis | Tuttlingen-Möhringen |
|---|---|
| ISO 9001 |
Historie
- 2015
Umstellung des Qualitätsmanagementsystems auf DIN EN ISO 9001:2015 ohne Abweichungen
- 2019
Bezug eines neu errichteten Gebäudes in Tuttlingen-Möhringen
