Hersteller optischer Bauelemente: gepresste und polierte Linsen, Prismen, Filter, Kunststoffoptiken, Beschichtungen und Baugruppen
B&M Optik GmbH
Limburg an der Lahn (DE) · Pirna (DE) · Zaczernie (PL) · Stonebroom, Alfreton (GB)Neu auf Amplifa
Über B&M Optik

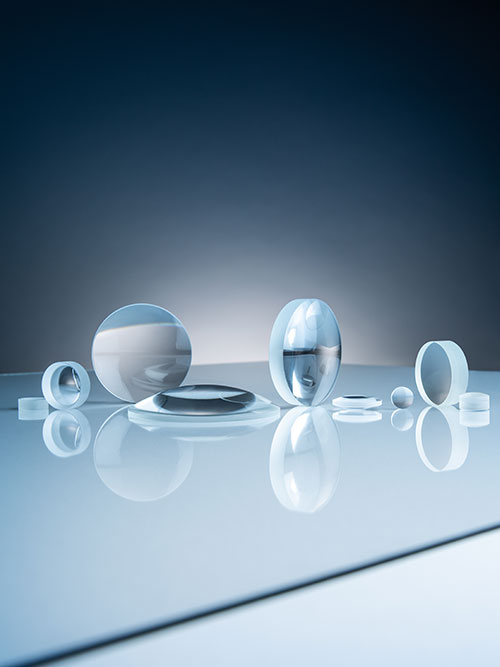

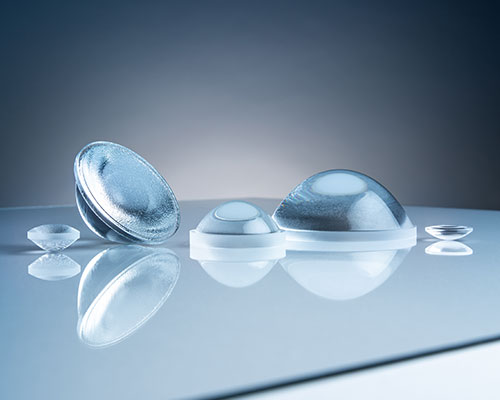

Die B&M Optik GmbH ist ein 1991 gegründetes, inhabergeführtes mittelständisches Unternehmen mit Sitz in Limburg an der Lahn und Hersteller optischer Bauelemente und Komponenten. Das Lieferprogramm reicht von blankgepresster Kondensoroptik bis zu hochpräziser geschliffener und polierter Qualitätsoptik mit Durchmessern von 3 bis 300 mm – vom Einzelteil bis zur unbegrenzten Serie. Gefertigt werden Asphären, sphärische Linsen, Zylinderlinsen, Freiformlinsen, Arrays, Prismen, Strahlteiler, Keile, Scheiben, Laserschutzgläser, Farb- und Interferenzfilter sowie Kunststofflinsen im Spritzgussverfahren. Im Werk Pirna erfolgen auf vier Beschichtungsanlagen AR-Vergütungen, Spiegel- und dielektrische Schichten sowie Lohnbeschichtungen; ergänzend werden optomechanische Baugruppen montiert. Die Gruppe produziert an vier europäischen Standorten mit insgesamt rund 140 Mitarbeitern: Zentrale Limburg (Entwicklung, QS, Zentrallager), Werk Planoptik Pirna, Werk Rundoptik Zaczernie (Polen) und Bluebell Industries Ltd. in Stonebroom (UK) für gepresste Optiken. Abnehmerbranchen sind Beleuchtung/LED, Analytik und Medizintechnik, Sensorik, Automatisierung, optische Messtechnik, Lasertechnik, Bildverarbeitung sowie Fahr- und Flugzeugtechnik.
- Standort
- Limburg an der Lahn
- Verfahren
- Linsen blankpressen (gepresste Optiken), Schleifen und Polieren von Linsen (CNC-Herstellungsverfahren), Herstellung von Prismen und Planoptik (Schleifen und Polieren), Kunststoff-Spritzguss (Kunststofflinsen), Besichtigen/Verspiegeln (AR-Beschichtungen, metallische Spiegel- und Teilerspiegel-Schichten,, Herstellung von optischen Filtern (Glas-Farbfilter, Wärmeabsorptionsfilter, Wärmereflexionsfilter,, Baugruppenmontage optomechanischer Baugruppen (Objektive, Okulare, Fassungen,, Optisches Design, Produktentwicklung, Musterbau, Prototypen, Nullserien, Klein- und Großserien
- Werkstoffe
- LIBA2000+, F2, F4GT, K10P, Tritan, Simax, Farbgläser, optische Gläser (alle)
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001:2015, ISO 9001:2015 / ISO 14001:2015, ISO 9001, ISO 14001, RoHS / REACH
- Gegründet
- 1991
- Mitarbeiter
- 140
- Branchen

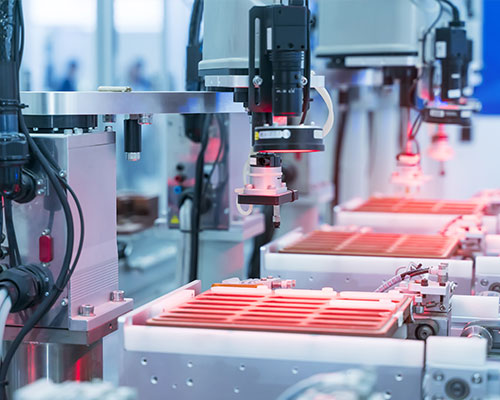

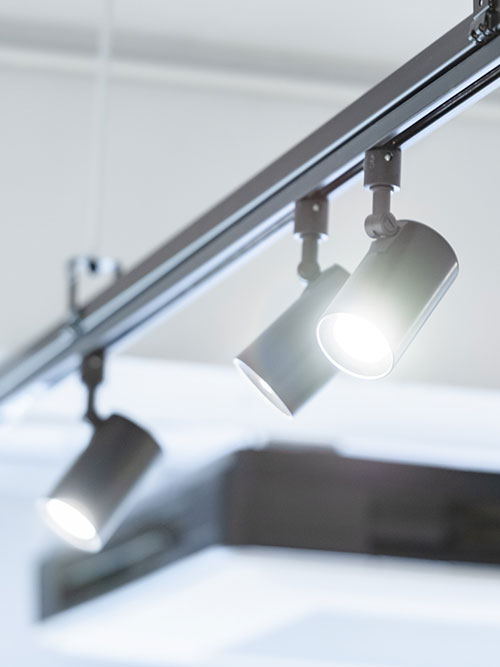

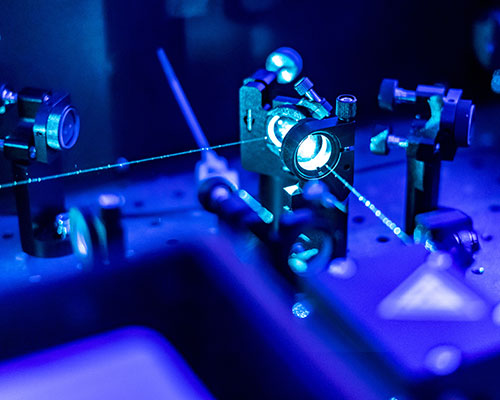

- Beleuchtung, LED Licht, Analytik & Medizintechnik, Sensorik, Sensortechnik, Automatisierung, Steuerungstechnik, Optische Messtechnik, Messgeräte, Lasertechnik, Laserschutz
- 01
Optisches Design und Projektmanagement
- 02
Musterbau und Prototypen
- 03

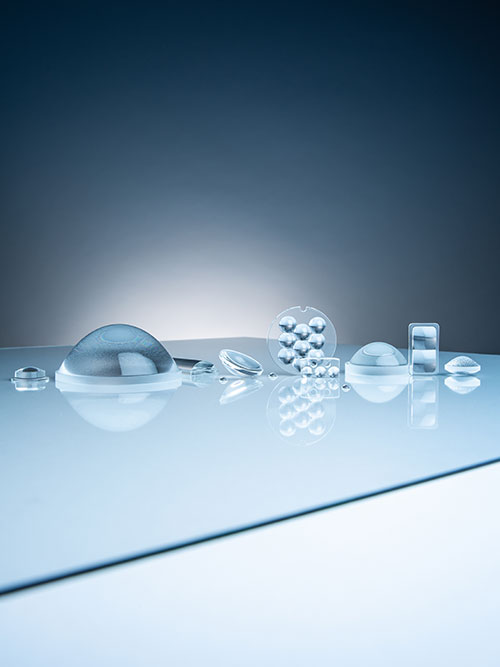

Blankpressen von Optiken (Stonebroom)
- 04
CNC-Schleifen und Polieren (Zaczernie, Pirna)
- 05
Spritzguss von Kunststofflinsen
- 06
Beschichtung/Vergütung (Pirna)
- 07

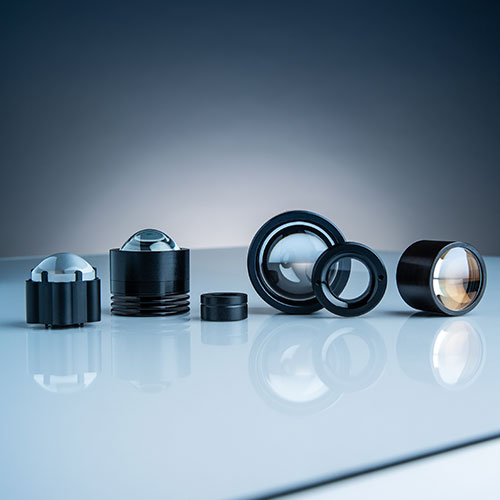

Baugruppenmontage
- 08
Prüfung und Endkontrolle
- 09
Verpackung und Versand aus Zentrallager Limburg
Werkstoffe und Verfahren
LIBA2000+ (optisches Glas)
Optisches Glas mit Brechungsindex 1,520 für blankgepresste Optiken.
F2 (optisches Glas)
Flintglas mit Brechungsindex 1,620 für gepresste Linsen.
F4GT (optisches Glas)
Flintglas mit Brechungsindex 1,620 für das Blankpressen.
K10P (optisches Glas)
Kronglas mit Brechungsindex 1,585 für gepresste Optiken.
Tritan (optisches Glas)
Optisches Glas mit Brechungsindex 1,522 für das Pressverfahren.
Simax (Borosilikatglas)
Borosilikatglas mit Brechungsindex 1,474, u. a. für gepresste Bauteile.
Quarzglas
Für Quarzlinsen, Schutzgläser für Laserschweißanlagen und Planoptik.
Kristallmaterialien
Verarbeitung bei geschliffenen und polierten Linsen.
Farbgläser
Rohmaterial für Glas-Farbfilter und gepresste Farbglas-Optiken.
Kunststoff (Spritzguss)

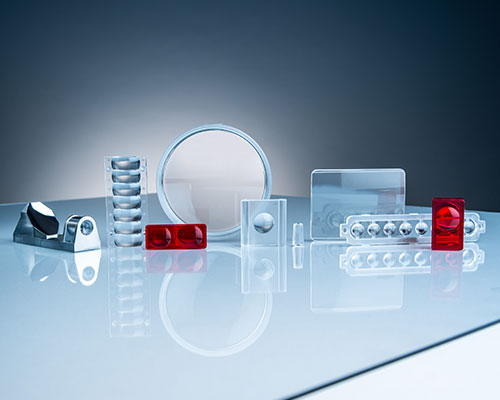

Spritzgussmaterial für Kunststofflinsen wie Asphären und Arrays.
Acryl (Kunststoff-Farbfilter)
Werkstoff für Kunststoff-Farbfilter in verschiedenen Typen.
Standorte

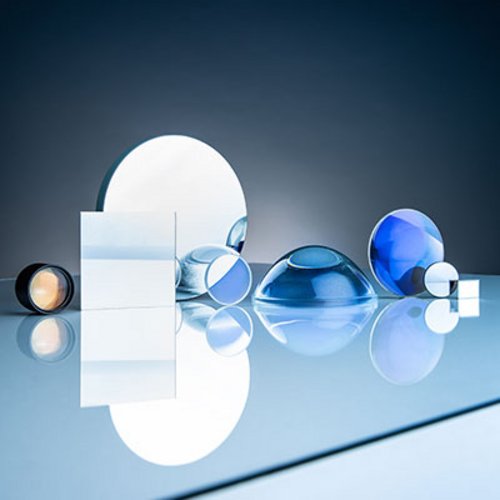

Limburg an der Lahn
DEZentrale: Geschäftsführung, QS, Marketing, Vertrieb, Entwicklung mit Labor und Test-Area, Projektmanagement, Einkauf,
- Klimakammer für Tests
Pirna

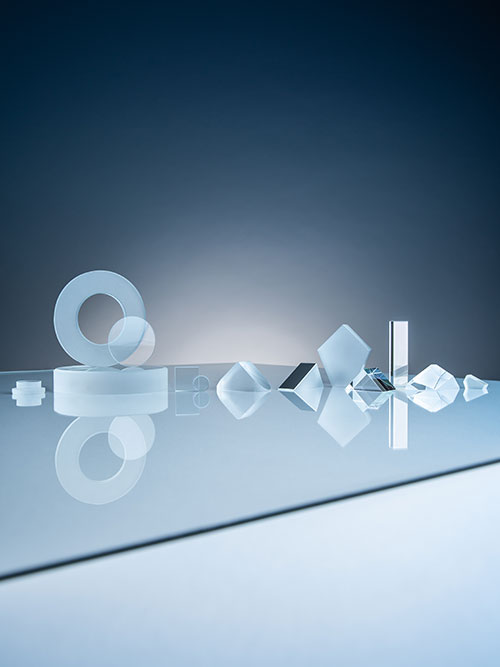

DEWerk Planoptik: Scheiben, Filter, Laserschutzgläser, Prismen, Strahlteiler, Keile, Beschichtung
- Werkstoffe
- Optische Gläser, Quarz
- 4 Beschichtungsanlagen
- Ultraschall-Auswaschanlage
Zaczernie
PLWerk Rundoptik: geschliffene und polierte Linsen, Endbearbeitung von LED-Optiken
- Losgröße
- Einzelteile bis unbegrenzte Serie
- Werkstoffe
- Alle optischen Gläser, Quarzglas, Kristallmaterialien
- CNC-Fertigungsanlagen für Linsenschleifen/-polieren
- Interferometer
Stonebroom (Alfreton, Derbyshire)
GBWerk Bluebell Industries Ltd.: gepresste Optiken (Asphären, sphärische Linsen, Dome, Prismen, Scheiben)
- Stückgewicht / Größe
- Durchmesser 3–300 mm
- Losgröße
- Einzelteile bis unbegrenzte Serie
- Werkstoffe
- LIBA2000+, F2, F4GT, K10P, Tritan, Simax, Farbgläser
- Blankpress-Werkzeuge und Pressanlagen
Optische Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Linsen blankpressen (gepresste Optiken)Umformung | Ø +0/-0,2 mm (bis Ø 30 mm), +0/-0,3 mm (ab Ø 30 mm); | 300 mm (Durchmesser) | Durchmesser 3–300 mm | Einzelteile – unbegrenzte Serie | LIBA2000+, F2, F4GT, K10P, Tritan, Simax, Farbgläser, optische Gläser |
| Schleifen und Polieren von Linsen (CNC-Herstellungsverfahren)Zerspanung | – | 300 mm (Durchmesser) | – | Einzelteile – unbegrenzte Serie | alle optischen Gläser, Quarzglas, Kristallmaterialien |
| Herstellung von Prismen und Planoptik (Schleifen und Polieren)Zerspanung | – | – | – | – | alle optischen Gläser, Quarz |
| Kunststoff-Spritzguss (Kunststofflinsen)Kunststoff | – | – | – | große Stückzahl | Kunststoff |
| Besichtigen/Verspiegeln (AR-Beschichtungen, metallische Spiegel- und Teilerspiegel-Schichten,Oberfläche | – | – | – | – | Glassorten, Kunststoffe |

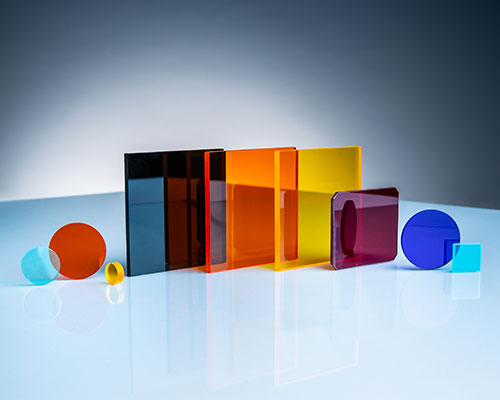

| Herstellung von optischen Filtern (Glas-Farbfilter, Wärmeabsorptionsfilter, Wärmereflexionsfilter,Oberfläche | – | – | – | – | Glas, Acryl (Kunststoff) |
| Baugruppenmontage optomechanischer Baugruppen (Objektive, Okulare, Fassungen,Montage | – | – | – | – | – |
| Optisches Design, Produktentwicklung, Musterbau, Prototypen, Nullserien, Klein- und GroßserienEngineering | – | – | – | – | – |
| Qualitätsprüfung (Fertigung und Endkontrolle per Interferometer, Funktions- und Endprüfungen, DINPrüfung | – | – | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Spritzgussmaschine | – | – | – | – | – |
| Besichtungsanlagen | – | 4 | – | – | Pirna |
| Ultraschall-Auswaschanlage (Reinigung optischer Komponenten) | – | – | – | – | Pirna |
| Interferometer (Prüfmittel) | – | – | – | – | – |
| CNC-Fertigungsanlagen für Linsenschleifen/-polieren | – | – | – | – | – |
| Klimakammer für Tests | – | 1 | – | – | Limburg |
| Blankpress-Werkzeuge/Pressanlagen für gepresste Optiken | – | – | – | – | Stonebroom (UK) |
Zusatzleistungen
Qualität
Die Fertigung und Endkontrolle der optischen Flächen erfolgt nach DIN ISO 10110 per Interferometer; bei Baugruppen werden Funktions- und Endprüfungen nach Kundenvorgaben dokumentiert. Alle Standorte sind nach DIN EN ISO 9001:2015 zertifiziert; in Limburg steht zudem eine Klimakammer für Tests zur Verfügung.
| Nachweis | Limburg / Pirna | Zaczernie | Stonebroom |
|---|---|---|---|
| ISO 9001 | |||
| ISO 14001 | |||
| RoHS / REACH |
Historie
- 1991
Gründung der B&M Optik GmbH mit Firmensitz in Limburg an der Lahn
- 2023
Bluebell Industries Ltd. (Stonebroom) erhält Original-Zulassung für ISO 9001:2015 / ISO 14001:2015; B&M Optik Sp. z o.o. Zaczernie erhält ISO 9001:2015-Zertifikat
- 2024
Aktualisiertes DIN EN ISO 9001:2015-Zertifikat für Limburg und Pirna gültig ab 2024-12-21
