Prototypen- und Serienteile aus Kunststoff und Metall: Zerspanen, 3D-Druck mit B3D+, Oberflächenbehandlung und Montage aus einer Hand.
Bantle 3D e.K.
Fluorn-Winzeln · Hafnerweg 29, 78737Neu auf Amplifa
Über Bantle 3D
Bantle 3D fertigt Prototypen, Kleinserien und Vorrichtungsteile aus Kunststoff und Metall in Fluorn-Winzeln. Das Leistungsspektrum umfasst CNC-Zerspanung (Fräsen 3–5-achsig, Drehen 3–4-achsig mit Gegenspindel, Rund- und Flachschleifen, Honen, Sägen) sowie 3D-Druck in den Verfahren Multijet Fusion, SLS, SLM und FDM. Mit der Eigenentwicklung B3D+ kombiniert das Unternehmen die Gestaltungsfreiheit der additiven Fertigung mit der spanenden Nachbearbeitung, um enge Toleranzen und hohe Oberflächengüte bei gewichtsoptimierten Bauteilen zu erreichen. Ergänzend werden CAD-Konstruktion inklusive Vorrichtungsbau, CAM-Programmierung, Oberflächenbehandlung, Beschriftung und Montage bis zur fertigen Baugruppe angeboten; Verfahren wie Schweißbaugruppen, Blechbearbeitung oder Erodieren koordiniert Bantle 3D über Partnerbetriebe. Die 2020 gegründete Firma mit 300 qm Produktionsfläche beliefert unter anderem Elektrotechnik, Maschinenbau, Medizintechnik, Luft- und Raumfahrt, Automotive und Photonik.
- Standort
- Fluorn-Winzeln
- Verfahren
- 3D-Druck (B3D+: Kombination aus 3D-Druck und spanender Nachbearbeitung), Multijet Fusion, SLS (Selektives Lasersintern), SLM (Selektives Laserschmelzen), FDM (Fused Deposition Modeling), CNC Fräsen (3- und 5-Achs Fräsbearbeitungen), CNC Fräsen - Verfahrwege X=900, Y=800, Z=600, CNC Drehen (3- und 4-Achs Drehbearbeitungen, mit Gegenspindel und angetriebenen Werkzeugen)
- Werkstoffe
- Metall, Kunststoff, Stahl, Stahlguss, Buntmetall, Multijet Fusion, Selektives Lasersintern, Selektives Laserschmelzen
- Zertifikate
- Fertigungsbegleitende Kontrollen, Digitale Prüfprotokolle, Externe 3D-Scan-Koordination, ISO 9001
- Gegründet
- 2020
- Branchen
- Elektrotechnik, Regelungstechnik, Hydraulik / Pneumatik, Automotive, Luft- und Raumfahrt, Maschinenbau
- 01
CAD-Konstruktion und 3D-Visualisierung
- 02
CAM-Programmierung / Arbeitsvorbereitung
- 03
CNC-Fräsen, CNC-Drehen
- 04
Schleifen und Honen
- 05
3D-Druck (B3D+)
- 06
Oberflächenbehandlung
- 07
Beschriften
- 08
Montage
- 09
Qualitätsprüfung und Auslieferung
Werkstoffe und Verfahren
Multijet Fusion
3D-Druckverfahren für Kunststoffbauteile mit gleichmäßiger Oberflächenqualität.
Selektives Lasersintern
Additive Fertigung von Kunststoffgeometrien ohne Werkzeugerstellung.
Selektives Laserschmelzen
Metallischer 3D-Druck für gewichtsoptimierte Bauteile.
Fused Deposition Modeling
Kostengünstiges Kunststoff-Druckverfahren für Prototypen und Vorrichtungen.

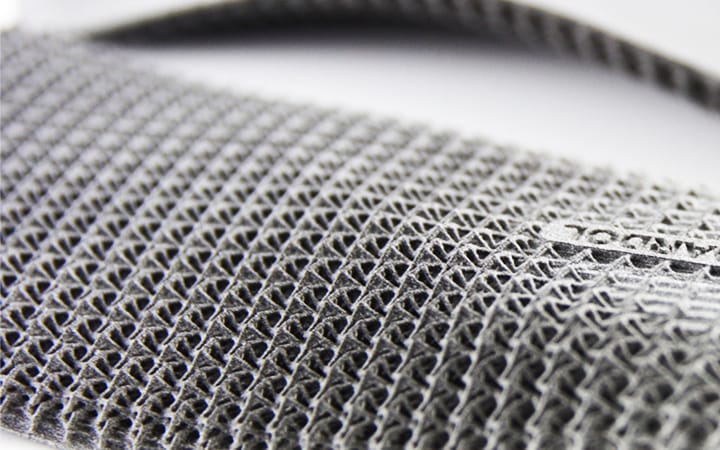

3D-Druck mit spanender Nachbearbeitung
Kombination aus additiver Fertigung und Zerspanung für enge Toleranzen und hohe Oberflächengüte.
Zerspanen (Fräsen, Drehen, Schleifen, Honen)
Spanende Bearbeitung von Metall und Kunststoff bis Ø 900 x 800 x 600 mm Fräsraum.
Stahl und Stahlguss
Hauptwerkstoffe für zerspanende und oberflächenbehandelte Bauteile, u. a. Härten und Beschichten.

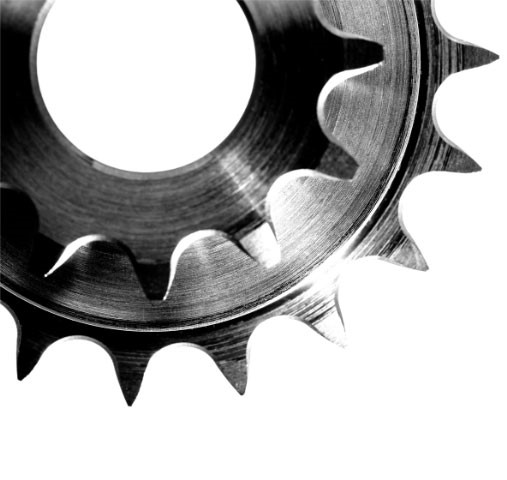

Buntmetall
Nicht ferrose Werkstoffe u. a. für zahnradgetriebene Anwendungen.
Kunststoff
Bearbeitung und 3D-Druck von Kunststoffen für Prototypen und Serienteile.

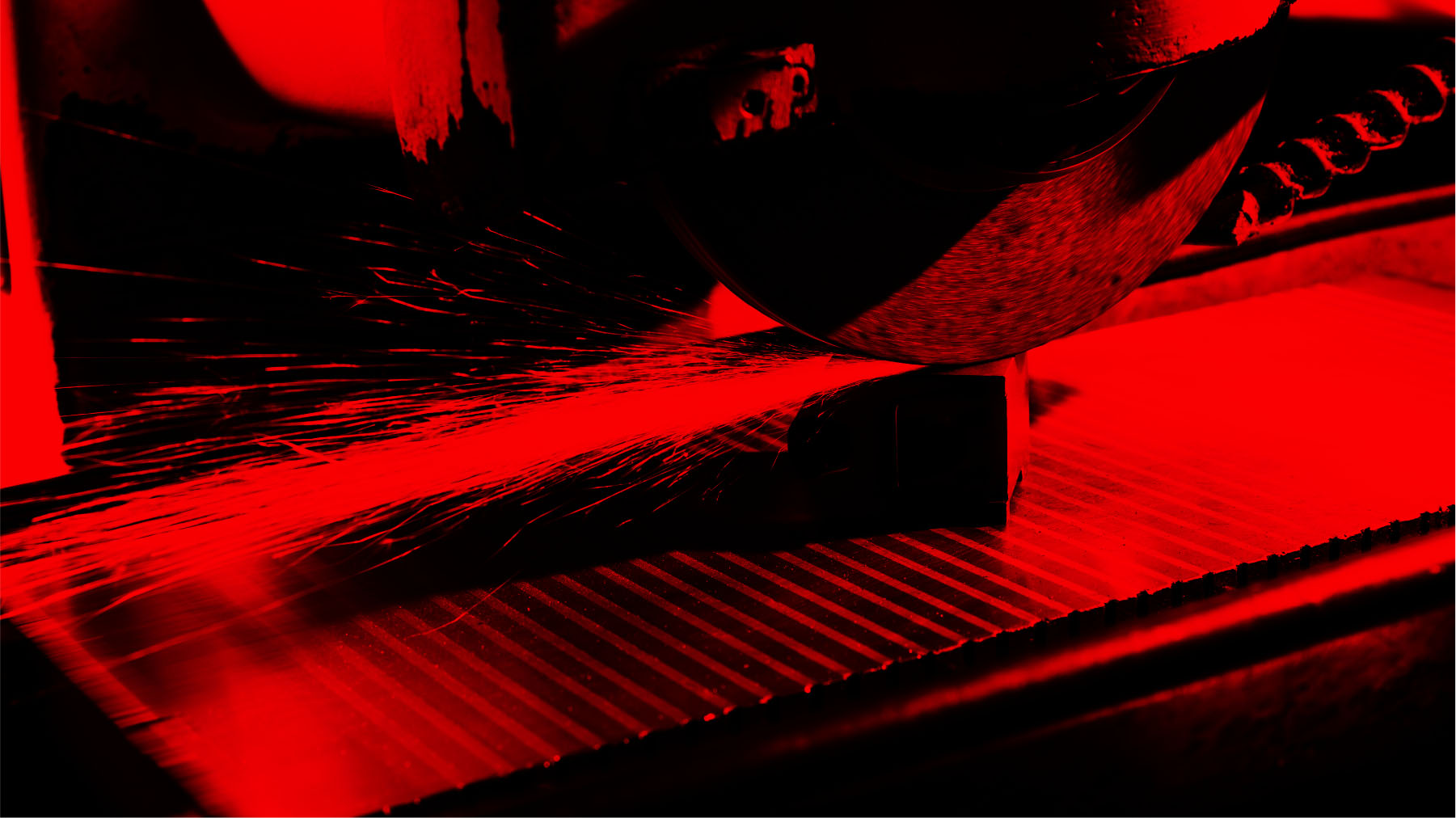

Standort
Fluorn-Winzeln
DEProduktion und Verwaltung
- Losgröße
- Prototypen bis Kleinserien
- Werkstoffe
- Metall, Kunststoff
- CNC-Fräsmaschine (3–5 Achsen, 28.000 U/min, X=900/Y=800/Z=600)
- CNC-Drehmaschine (3–4 Achsen, Gegenspindel, Backenfutter bis Ø 400 x 600 mm, Stange bis Ø 65 x 600 mm)
- CNC-Rundschleifmaschine (Ø 100 x 500 mm)
- CNC-Flachschleifmaschine (X=600/Y=300/Z=200)
- 3D-Drucker (MJF, SLS, SLM, FDM)

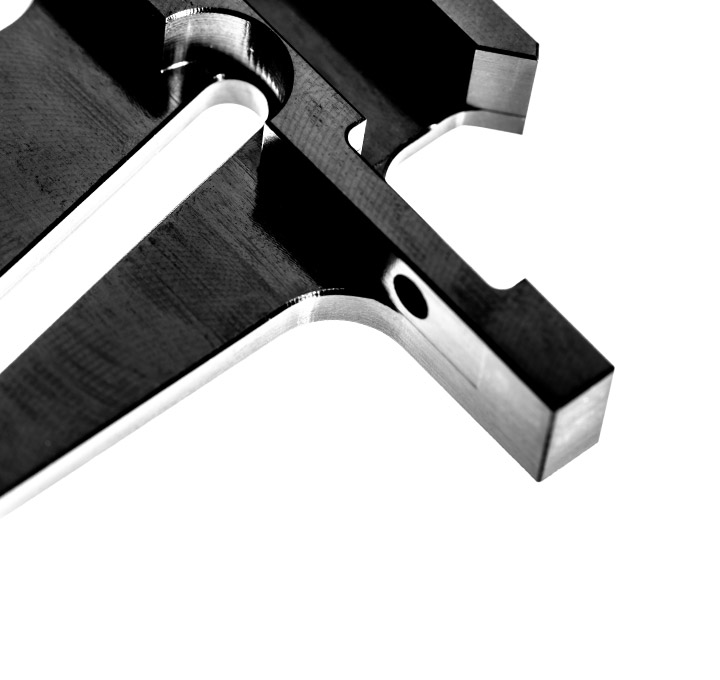

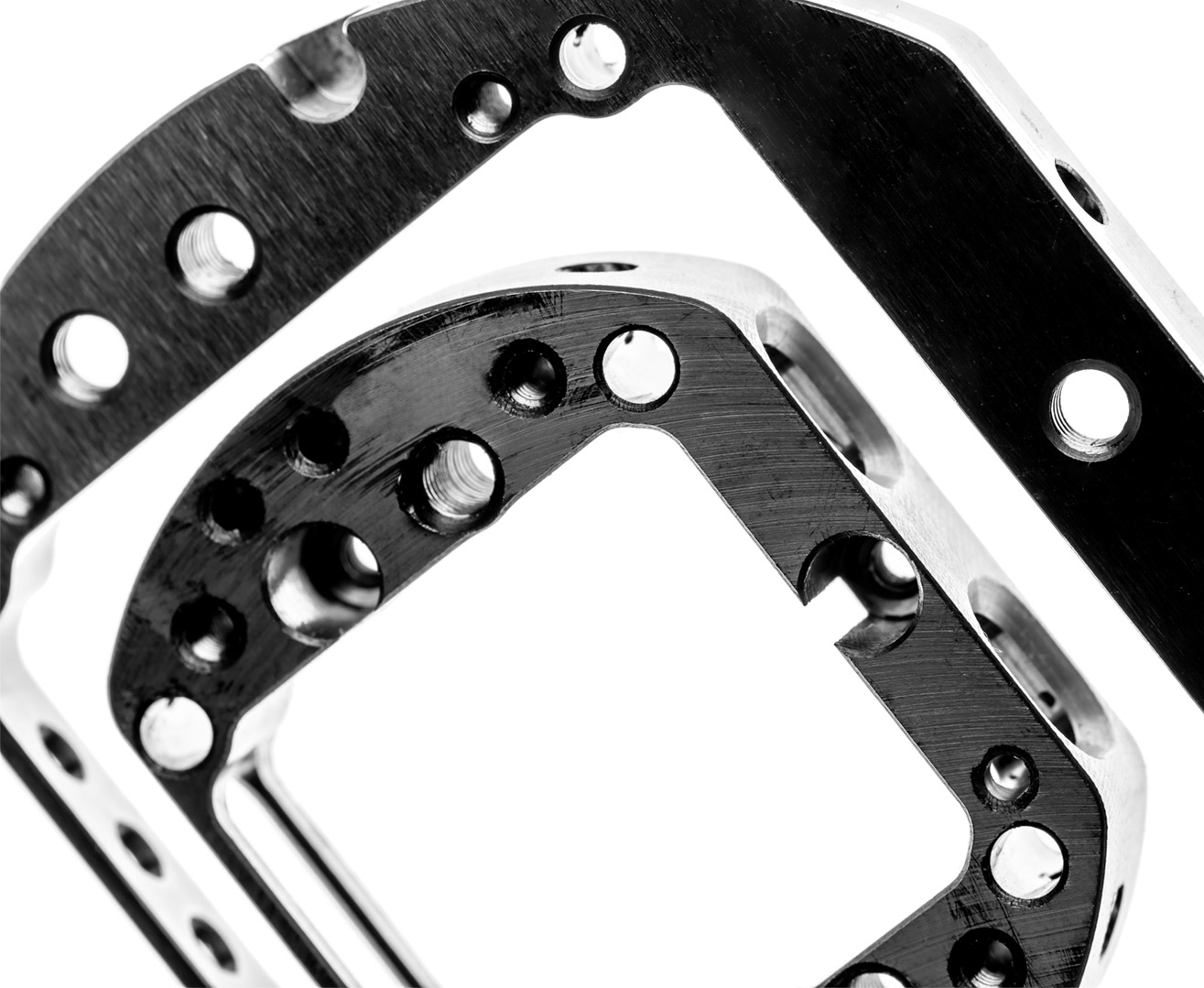

Bauteile

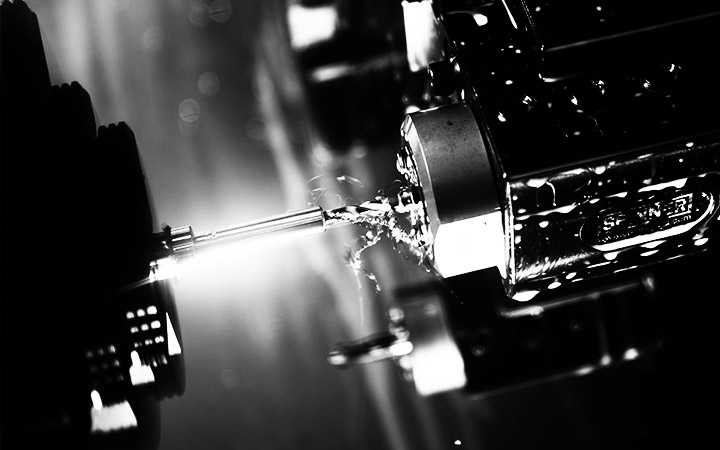

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 3D-Druck (B3D+: Kombination aus 3D-Druck und spanender Nachbearbeitung)Additiv | – | – | – | – | Metall, Kunststoff |
| Multijet FusionAdditiv | – | – | – | – | – |
| SLS (Selektives Lasersintern)Additiv | – | – | – | – | – |
| SLM (Selektives Laserschmelzen)Additiv | – | – | – | – | Metall |
| FDM (Fused Deposition Modeling)Additiv | – | – | – | – | Kunststoff |
| CNC Fräsen (3- und 5-Achs Fräsbearbeitungen)Zerspanung | – | 910 | – | – | Metall, Kunststoff |
| CNC Fräsen - Verfahrwege X=900, Y=800, Z=600Zerspanung | – | 900 × 800 × 600 | – | – | Metall, Kunststoff |
| CNC Drehen (3- und 4-Achs Drehbearbeitungen, mit Gegenspindel und angetriebenen Werkzeugen)Zerspanung | – | 600 × Ø 400 | – | – | Metall, Kunststoff |
| CNC Drehen von Stange (Ø 65 x 600mm)Zerspanung | – | 600 × Ø 65 | – | – | Metall |
| CNC RundschleifenZerspanung | – | 500 × Ø 100 | – | – | – |
| CNC FlachschleifenZerspanung | – | 600 × 300 × 200 | – | – | – |
| HonenOberfläche | – | Ø 80 | – | – | – |
| SägenZerspanung | – | Ø 400 | – | – | – |
| CAM ProgrammierungEngineering | – | – | – | – | – |
| CAD-Konstruktion (Betriebsmittel, Vorrichtungen, 3D-Visualisierung)Engineering | – | – | – | – | – |
| Montage von Einzelstücken, Kleinserien, Prototypen und VorrichtungenMontage | – | – | – | – | – |
| WaschenOberfläche | – | – | – | – | – |
| StrahlenOberfläche | – | – | – | – | – |
| PolierenOberfläche | – | – | – | – | – |
| HärtenWärmebehandlung | – | – | – | – | Stahl |
| Galvanische BeschichtungOberfläche | – | – | – | – | – |
| LackierenOberfläche | – | – | – | – | – |
| PulverbeschichtenOberfläche | – | – | – | – | – |
| Beschriften (Prägen)Oberfläche | – | – | – | – | – |
| Beschriften (Gravieren)Oberfläche | – | – | – | – | – |
| Beschriften (Bedrucken)Oberfläche | – | – | – | – | – |
| Beschriften (Lasern)Oberfläche | – | – | – | – | – |
| Beschriften (Stempeln)Oberfläche | – | – | – | – | – |
| Herstellung von Schweißbaugruppen (Partnerbetrieb)Fügen | – | – | – | – | Metall |
| Blechbiegen (Partnerbetrieb)Umformung | – | – | – | – | Metall |
| Laserschneiden (Partnerbetrieb)Zerspanung | – | – | – | – | Metall |
| Ätzen (Partnerbetrieb)Oberfläche | – | – | – | – | – |
| Senkerodieren (Partnerbetrieb)Zerspanung | – | – | – | – | Metall |
| Drahterodieren (Partnerbetrieb)Zerspanung | – | – | – | – | Metall |
| Laserbeschriften (Partnerbetrieb)Oberfläche | – | – | – | – | – |
| Wasserstrahlschneiden (Partnerbetrieb)Zerspanung | – | – | – | – | – |

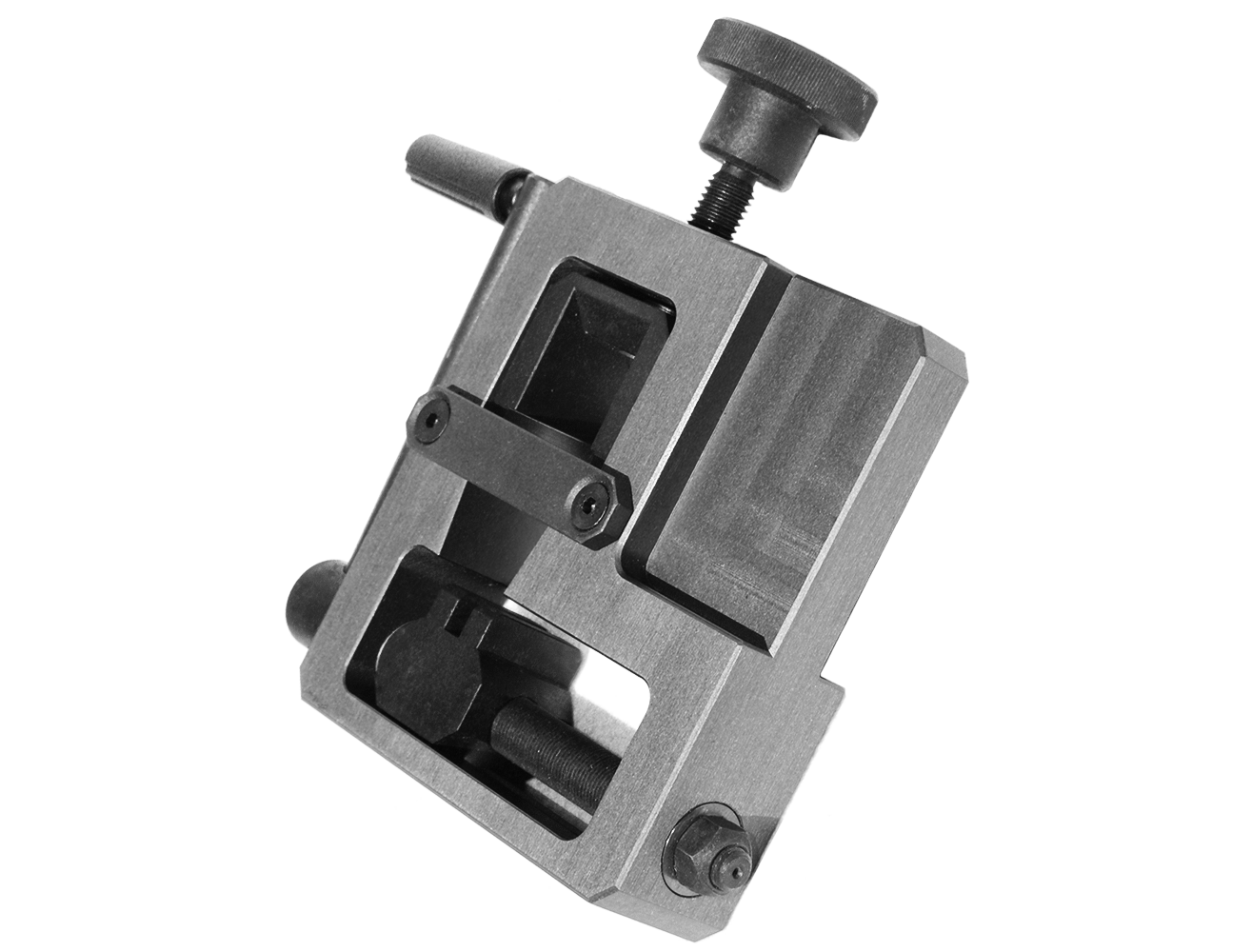

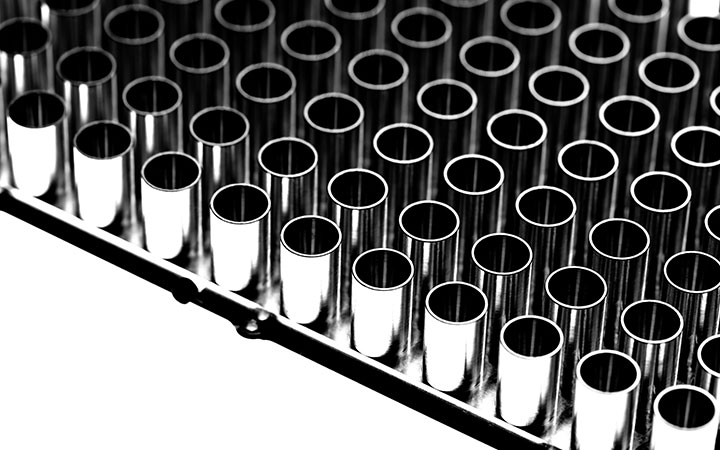

| Feinmechanik (hochpräzise Dreh-, Fräs- und Schleifteile)Zerspanung | – | – | – | – | Metall |
| Qualitätssicherung / fertigungsbegleitende Kontrollen, Koordination externerPrüfung | – | – | – | – | – |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Fräsmaschine (3-5 Achsen, Drehzahl bis 28.000 U/min) | – | – | Verfahrwege X=900, Y=800, Z=600 | – | Fluorn-Winzeln |
| CNC-Drehmaschine (3-4 Achsen, Gegenspindel, angetriebene Werkzeuge) | – | – | Backenfutter bis Ø 400 x 600 mm; Stange bis Ø 65 x 600 mm | – | Fluorn-Winzeln |
| CNC-Rundschleifmaschine | – | – | Ø 100 x 500 mm | – | Fluorn-Winzeln |
| CNC-Flachschleifmaschine | – | – | X=600, Y=300, Z=200 | – | Fluorn-Winzeln |
| 3D-Drucker (MJF, SLS, SLM, FDM) | – | – | – | – | Fluorn-Winzeln |
Zusatzleistungen

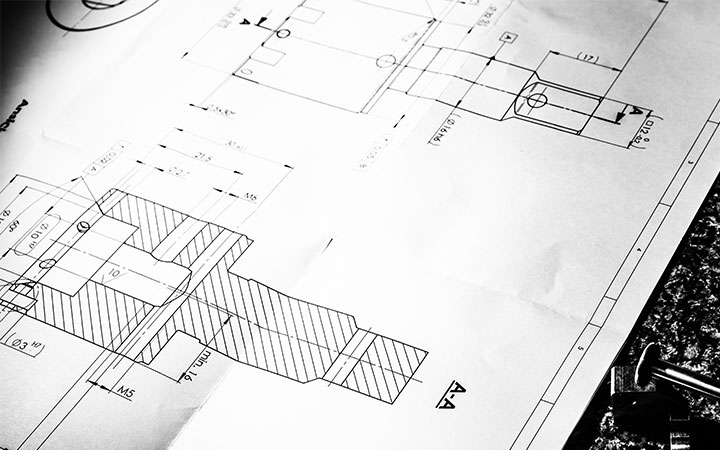

Qualität
Fertigungsbegleitende Kontrollen über alle Prozessschritte sichern die Qualität ab; Ergebnisse werden in digitalen Protokollen dokumentiert. Externe Dienstleistungen wie 3D-Scan koordiniert Bantle 3D auf Wunsch.
| Nachweis | Fluorn-Winzeln |
|---|---|
| Fertigungsbegleitende Kontrollen | |
| Digitale Prüfprotokolle | |
| Externe 3D-Scan-Koordination | |
| ISO 9001 |
Historie
- 2020
Gründung durch Andy Bantle im April 2020 auf 300 qm Produktionsfläche der ehemaligen Firma VMC Hetzer in Fluorn-Winzeln.
