Fertigung von Druckbehältern, Apparaten, Wärmetauschern und Rohrleitungen aus Edelstahl und Sonderwerkstoffen nach AD 2000 und ASME.
Barth+Höpfinger GmbH Behälter- und Apparatebau
An der Enz 1, 75223 Niefern-Öschelbronn · DeutschlandNeu auf Amplifa
Über Barth + Höpfinger
Die Barth+Höpfinger GmbH ist ein Familienunternehmen im Behälter- und Apparatebau mit Sitz in Niefern-Öschelbronn, Baden-Württemberg. Das 1912 gegründete Unternehmen mit 25 Mitarbeitern fertigt individuell nach Kundenspezifikation Druckbehälter, Vakuumbehälter, Apparate, Rohrbündelwärmetauscher, Versuchsanlagen und komplette Anlagen einschließlich Verrohrung aus Edelstahl und Sonderwerkstoffen. Die Fertigung umfasst Unikate, Prototypen und Kleinserien von weniger als 10 Litern bis ca. 10.000 Litern Behälterinhalt, bei Apparaten bis ca. 6 m Höhe und 5 t Gewicht, mit Drücken bis 600 bar und Wandstärken von 1 bis 15 mm. Ein eigenes Ingenieur- und Konstruktionsbüro übernimmt Auslegung und Berechnung nach AD 2000, EN 13445, ASME und Druckgeräterichtlinie sowie die Erstellung von CAD-Zeichnungen, Schweißspezifikationen und Prüfplänen. Abnehmer sind unter anderem die chemische und petrochemische Industrie, Umwelttechnik, Lebensmittelindustrie, Filtertechnik und Galvanik, darunter Kunden wie BASF, Bayer, Degussa, GEA und Linde. Abnahmen nach DGRL und ASME erfolgen im eigenen Hause.
- Standort
- Niefern-Öschelbronn
- Verfahren
- Schweißkonstruktionen aus Edelstahl und Sonderwerkstoffen, Fertigung von Apparaten und Anlagen einschließlich kompletter Verrohrung, Fertigung von Behältern, Druckbehältern und Vakuumbehältern, Fertigung von Rohrbündelwärmetauschern (Oberflächenkondensatoren, Verdampfer, Kühler), Fertigung von Versuchsanlagen und Prototypen, Fertigung von Reduzierstücken / Konen / Kegeln (Blechumformung und manuelle Bearbeitung), Kleinserien- und Kontingentfertigung (Apparate, Behälter, Wärmetauscher, Gehäuse etc.), Zuschnitt von Rohrabschnitten, Ronden, Blechzuschnitten
- Werkstoffe
- Edelstahl, 1.4301, 1.4541, 1.4404, 1.4435, 1.4571, 316L, 317L
- Zertifikate
- ASME BPVC Section VIII Div. 1 (U-Stamp), AD-2000-HP0 / DIN EN ISO 3834 / HP100R / DIN EN 13445, Druckgeräterichtlinie 2014/68/EU Modul A2, WHG-Fachbetrieb §19l WHG, ASME B31.3, B31.12 (Rohrleitungsbau), CRN (Canadian Registration Number Zulassung), Umstempelberechtigung nach EN 10204, AD-2000-HP0 / DIN EN ISO 3834 / DIN EN 13445, ASME B31.3 / B31.12 Rohrleitungsbau, CRN (Kanada-Zulassung)
- Gegründet
- 1912
- Mitarbeiter
- 25
- Branchen
- Chemische Industrie, Petrochemie, Umwelttechnik, Lebensmittelindustrie, Filtertechnik, Galvanik/Oberflächentechnik
- 01
Beratung und Auslegung (AD 2000, ASME, PED, VDI Wärmeatlas/TEMA)
- 02
Konstruktion (CAD, 2D/3D)
- 03
Zuschnitt von Blechen und Rohren
- 04
Umformung (Konen, Reduzierstücke)
- 05
Schweißkonstruktion (Apparate, Behälter, Wärmetauscher)
- 06
Oberflächenbearbeitung (gebürstet, glasperlengestrahlt, elektropoliert,
- 07
Zerstörungsfreie Prüfungen (Röntgen, VT, PT, UT)
- 08
Abnahmen nach DGRL und ASME im Hause
- 09
Vormontage und komplette Verrohrung
- 10
Dokumentation (deutsch, englisch, russisch)
Werkstoffe und Verfahren
Edelstahl 1.4301
Standardaustenitischer Edelstahl für hygienegerechte Behälter und Apparate.
Edelstahl 1.4404
V4A-Edelstahl für korrosionsbeanspruchte Druck- und Lebensmittelbehälter.
Edelstahl 1.4571
Titanstabilisierter Edelstahl für Apparate, Filtergehäuse und Rohrsysteme.
Duplex 1.4462
Duplexstahl mit hoher Festigkeit und Korrosionsbeständigkeit, u. a. für Hochdruckversuchsanlagen.
Edelstahl 1.4539
Meerwasserbeständiger Vollaustenit für Chemieapparate und Filtertechnik.
Edelstahl 904L
Säurebeständiger Werkstoff, z. B. für Sauergas-Abscheider.
Titan Gr.2 / Gr.7
Korrosionsbeständig bei chlorhaltigen Medien, z. B. für Strahlpumpen.
Nickelbasislegierungen (Hastelloy, Alloy C22, C276, 825 u. a.)
Beständig gegen aggressive Chemikalien wie Salzsäure in der chemischen Industrie.
Kesselbaustahl A516
Unlegierter Druckbehälterstahl, z. B. für beheizte Behälter mit Halbrohren.
Reinnickel, Monel, Kupfer, Silber, Zirkonium
Sonderwerkstoffe mit qualifizierten Schweißverfahren für Sonderanwendungen.
Elektropolieren / Oberflächenbearbeitung
Gebürstete, glasperlengestrahlte, elektropolierte und beschichtete Oberflächen bis Ra ≤ 0,8 µm für Lebensmittelanwendungen.
Standorte
Niefern-Öschelbronn
DEHauptsitz, Fertigung, Ingenieur- und Konstruktionsbüro
- Stückgewicht / Größe
- wenige kg bis 5 t
- Losgröße
- Unikate, Prototypen ab 3 Stück bis mehrere 100 Stück
- Werkstoffe
- Edelstahl, Duplex, Titan, Nickelbasislegierungen
- Rundschweißautomat
- AutoCAD mechanical / Inventor (2D/3D)
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Schweißkonstruktionen aus Edelstahl und SonderwerkstoffenFügen | – | – | – | – | Edelstahl, Hastelloy, Duplex, Titan |
| Fertigung von Apparaten und Anlagen einschließlich kompletter VerrohrungFügen | – | ca. 6 m Höhe | wenige kg – 5 t | – | Edelstahl, Sonderwerkstoffe, Hastelloy, Duplex, Titan |

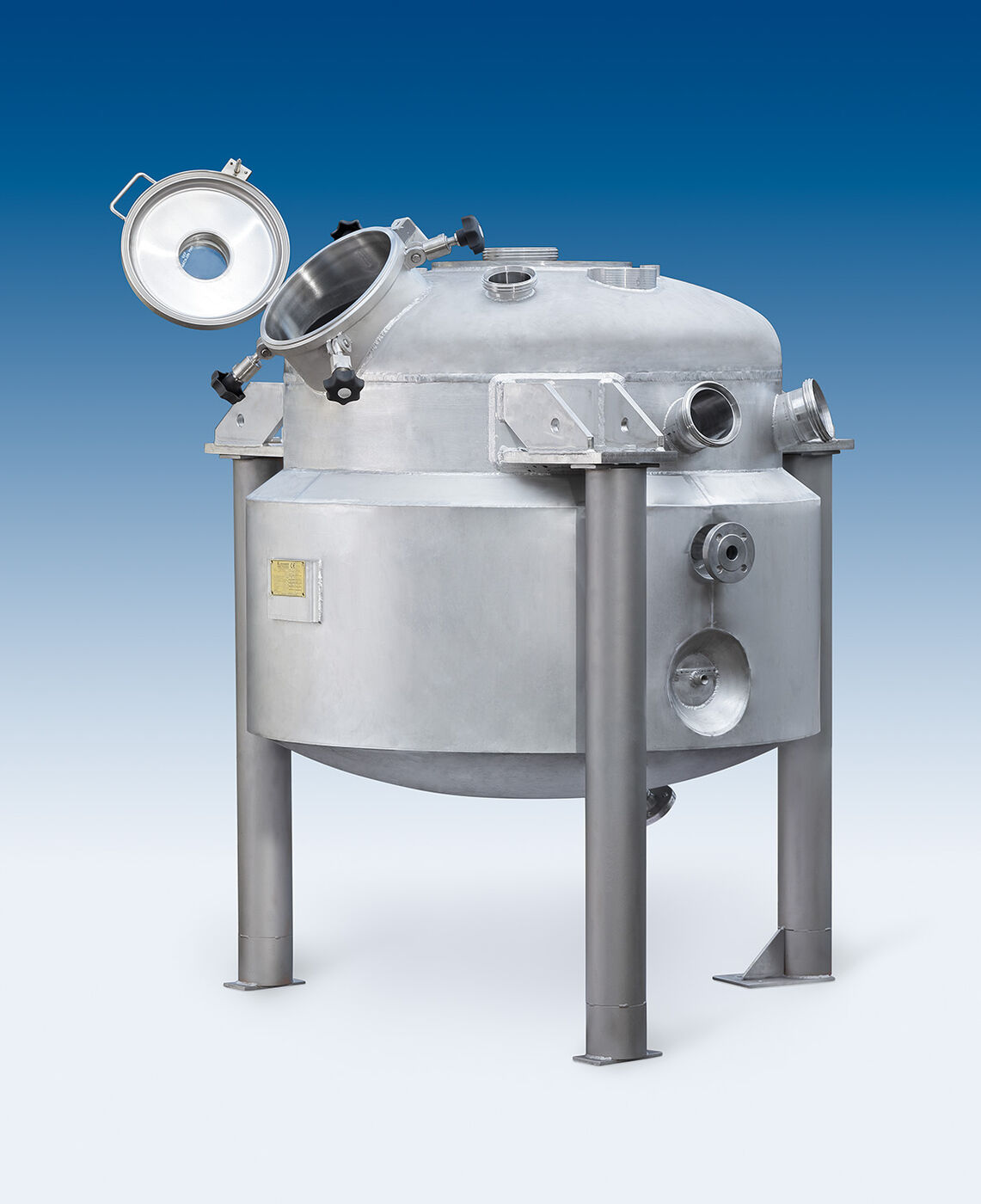

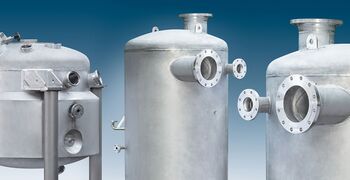

| Fertigung von Behältern, Druckbehältern und VakuumbehälternFügen | – | – | – | weniger als 10 l Inhalt – ca. 10.000 l Inhalt | Edelstahl, Duplex, 904L, Hastelloy, Titan, A516, 1.4404, 316L |

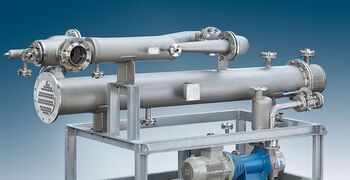

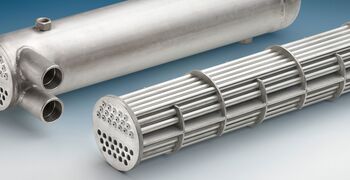

| Fertigung von Rohrbündelwärmetauschern (Oberflächenkondensatoren, Verdampfer, Kühler)Fügen | – | – | – | – | Edelstahl, Austenit, Duplex-Stähle, Nickelbasislegierungen, Alloy C22, 1.4571, 1.4404, 1.4462 |

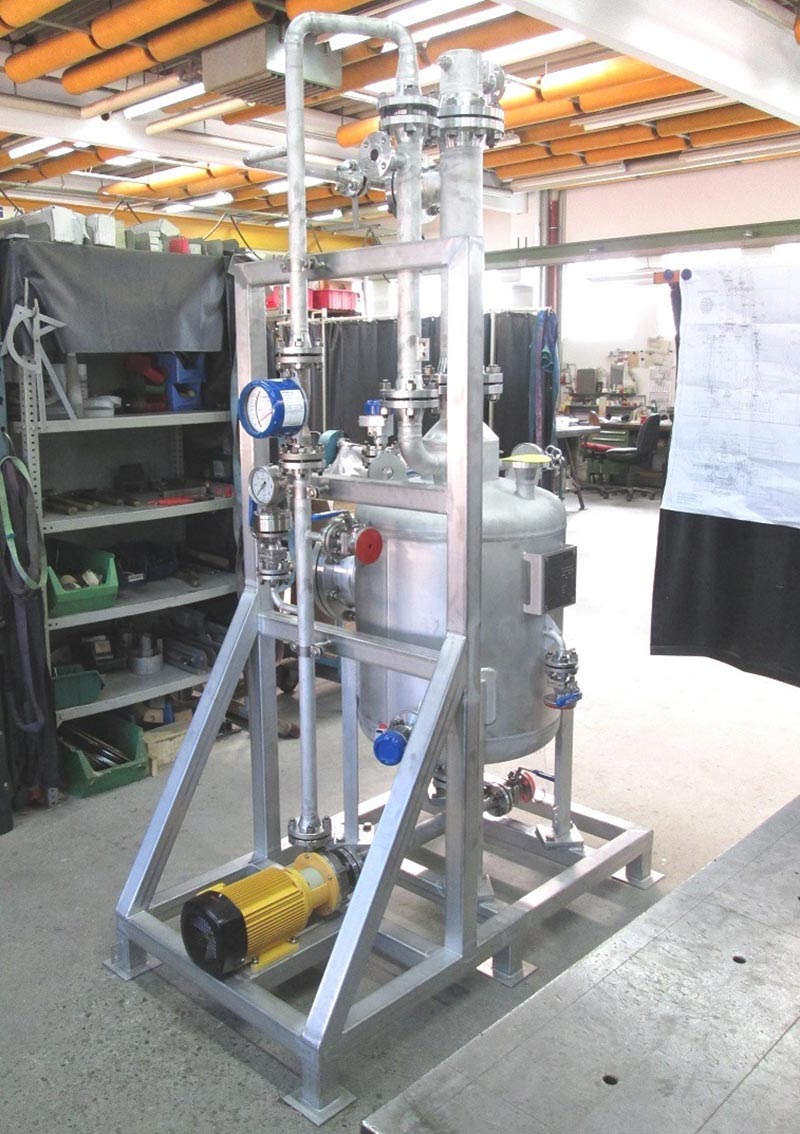

| Fertigung von Versuchsanlagen und PrototypenFügen | – | – | – | – | Edelstahl, Sonderwerkstoffe, Duplex 1.4462 |

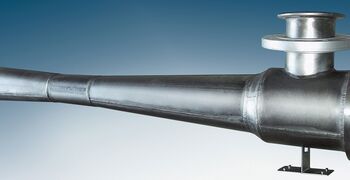

| Fertigung von Reduzierstücken / Konen / Kegeln (Blechumformung und manuelle Bearbeitung)Umformung | – | bis ca. 2,5 m × Durchmesser 20 bis 1500mm | – | – | Edelstahl, Hastelloy, Titan |

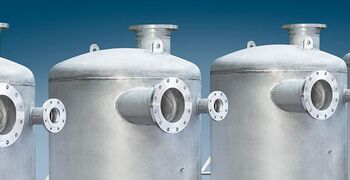

| Kleinserien- und Kontingentfertigung (Apparate, Behälter, Wärmetauscher, Gehäuse etc.)Fügen | – | – | – | ab 3 Stück – mehrere 100 Stück | Edelstahl, Sonderwerkstoffe |
| Zuschnitt von Rohrabschnitten, Ronden, BlechzuschnittenZerspanung | – | – | – | – | Edelstahl |
| Oberflächenbearbeitung (gebürstet, glasperlengestrahlt, elektropoliert, geschliffen, beschichtet)Oberfläche | Ra ≤ 0,8 µm (e-poliert, Lebensmittel) | – | – | – | Edelstahl |
| Fertigung von Filtergehäusen und Systemkomponenten für Flüssigkeits- und GasfiltrationFügen | – | – | – | – | 1.4404, 1.4571, 1.4462, 1.4539, 1.4410 |
| Fertigung von hygienegerechten Behältern und Apparaten für Lebensmittelindustrie (Ra ≤ 0,8 µm,Fügen | Ra ≤ 0,8 µm | – | – | – | 1.4301, 1.4404, 1.4435 |
| Fertigung von Apparaten und Rohrsystemen für Chemie/PetrochemieFügen | – | – | – | – | 1.4539, 1.4462, 1.4571, Hastelloy, Inconel, Titan |

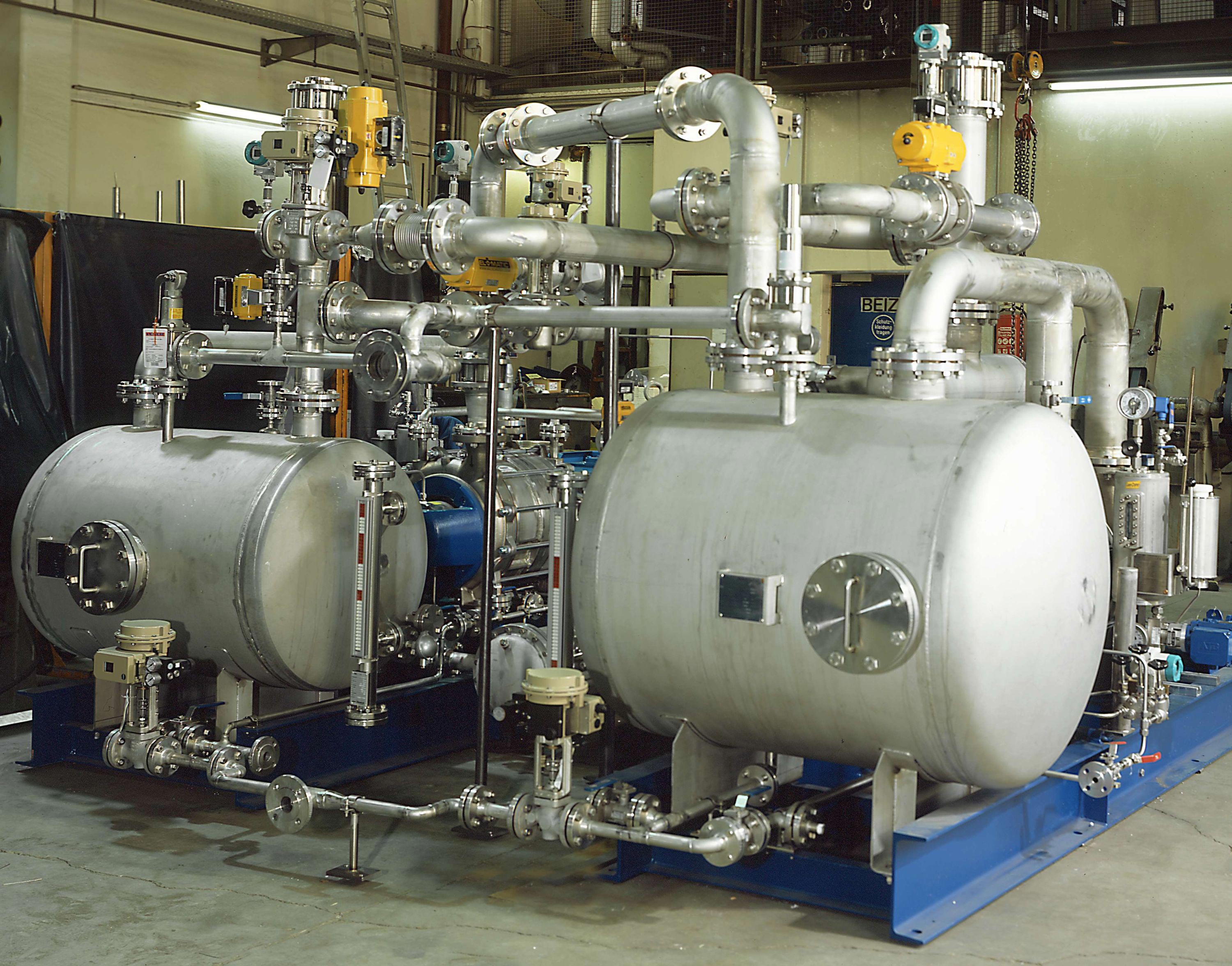

| Fertigung von Druckbehältern, Wärmetauschern, Rohrleitungen für Umwelttechnik (Biogas, Abwasser,Fügen | – | – | – | – | Edelstahl, Duplex, Sonderwerkstoffe |
| Beratung, Auslegung/Berechnung (AD2000, ASME, PED 2014/68/EU, VDI Wärmeatlas/TEMA),Engineering | – | – | – | – | – |
| Zerstörungsfreie Prüfungen (Röntgenprüfung, FE-Prüfung, VT, PT, RT, UT)Prüfung | – | – | – | – | – |
| Abnahmen nach Druckgeräterichtlinie (DGRL) und ASME im Hause; Druckabnahme bis 600 barPrüfung | – | – | – | – | – |
| Vormontage und Integration von Apparaten, Behältern, Wärmetauschern zu KomplettanlagenMontage | – | – | – | – | Edelstahl, Sonderwerkstoffe |
2 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Rundschweißautomat | – | – | – | – | Niefern-Öschelbronn |
| Konstruktionssoftware AutoCAD mechanical und Inventor (2D und 3D) | Autodesk AutoCAD mechanical, Inventor | – | – | – | Niefern-Öschelbronn |
Zusatzleistungen
Referenzkunden
Qualität und Zulassungen
Zerstörungsfreie Prüfungen (Röntgen, VT, PT, UT) werden im eigenen Haus durchgeführt; Abnahmen nach Druckgeräterichtlinie und ASME erfolgen ebenfalls im Hause, Druckabnahmen bis 600 bar. Werkstattmitarbeiter sind TÜV-zertifizierte Schweißer unter Leitung eines Metallbaumeisters und Schweißfachingenieurs.
| Nachweis | Niefern-Öschelbronn |
|---|---|
| ASME BPVC Section VIII Div. 1 (U-Stamp) | |
| AD-2000-HP0 / DIN EN ISO 3834 / DIN EN 13445 | |
| Druckgeräterichtlinie 2014/68/EU Modul A2 | |
| WHG-Fachbetrieb §19l WHG | |
| ASME B31.3 / B31.12 Rohrleitungsbau | |
| CRN (Kanada-Zulassung) | |
| Umstempelberechtigung nach EN 10204 |
Historie
- 1912
Gründung der Schlosserei durch Karl Barth in Niefern
- 1937
Richard Barth steigt in die Firma ein, Ausdehnung des Kundenstamms auf Firmen (u.a. Kupfer-Waschkessel)
- 1960
Renate Barth heiratet Manfred Höpfinger; Umbruch zur reinen Firmenfertigung, Edelstahlbehälter für Metallreinigungsanlagen (Roll, später Höckh)
Leitung durch Renate und Manfred Höpfinger, Wandel zum modernen Behälter- und Apparatebau
- 2021
Lorenz Höpfinger steigt ins Unternehmen ein
- 2022
Robin Höpfinger steigt (Teilzeit) ins Unternehmen ein; ab April 2023 Vollzeit
Heutige Leitung durch Frank Höpfinger und Sabine Just-Höpfinger in vierter Generation
