CNC-Bearbeitung, Schweißkonstruktionen, Werkzeugbau und Kunststoffspritzguss für Einzel- und Serienteile nach Zeichnung
bathen Metallverarbeitung GmbH & Co. KG
Solms/LahnNeu auf Amplifa
Über bathen Metallverarbeitung
Die bathen Metallverarbeitung GmbH & Co. KG fertigt seit 1992 Einzel- und Serienteile nach Skizze, Muster oder technischer Zeichnung. Das Leistungsspektrum umfasst CNC-Fräsen (unter anderem 5-Achsen), CNC-Drehen, CNC-Sägen sowie konventionelles Fräsen, Drehen, Sägen, Schleifen, Schweißen und Messen. Bearbeitet werden alle gängigen Werkstoffe wie Stahl, Aluminium, NE-Metalle und Kunststoffe, einschließlich gehärteten Stahls sowie verschleißfester und hitzebeständiger Legierungen. Ein weiterer Produktionszweig ist der Kunststoffspritzguss, in dem Kleinteile bis 60 g in verschiedenen Materialien und Formen hergestellt werden. Ergänzend bietet das Unternehmen Konstruktionsleistungen an, von 3D- und 2D-Konstruktionen über Prüflehren und Vorrichtungen bis zu Stanz- und Gusswerkzeugen. Die Fertigung erfolgt in zwei Hallen im Solmser Gewerbepark in Solms/Lahn mit ca. 1.500 qm Gesamtfläche für Kunden aus Maschinenbau, Feinmechanik, Sondermaschinenbau sowie Vorrichtungs- und Werkzeugbau.
- Standort
- Solms/Lahn
- Verfahren
- CNC-Fräsen (u.a. 5-Achsen gesteuert), CNC-Drehen, CNC-Sägen, Konventionelles Sägen, Konventionelles Fräsen, Konventionelles Drehen, Schleifen, Schweißen / Schweißkonstruktionen
- Werkstoffe
- Stahl, gehärteter Stahl, Aluminium, NE-Metalle, Kunststoffe, verschleißfeste und/oder hitzebeständige Legierungen, Verschleißfeste und hitzebeständige Legierungen, Gehärteter Stahl
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1992
- Mitarbeiter
- 19
- Branchen
- Allgemeiner Maschinenbau und Feinmechanik, Sondermaschinenbau, Schweißkonstruktionen, Muster- und Serienfertigung, Vorrichtungs- und Werkzeugbau
- 01

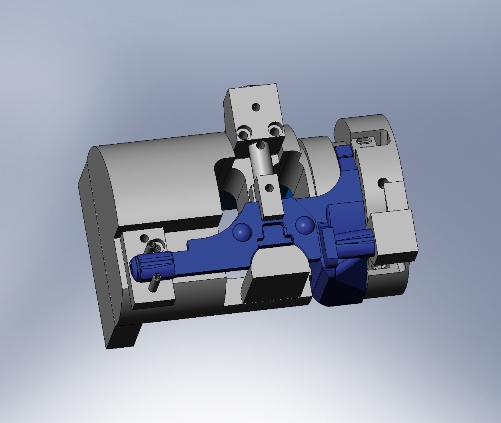

Konstruktion (CAD/CAM)
- 02

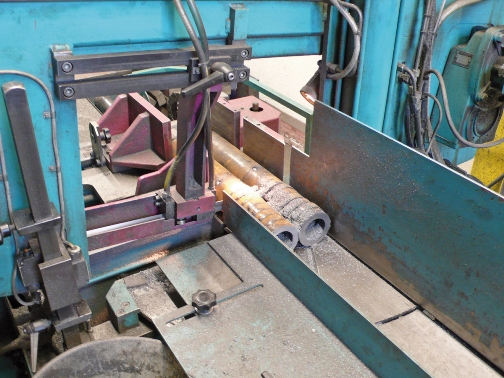

Sägen
- 03

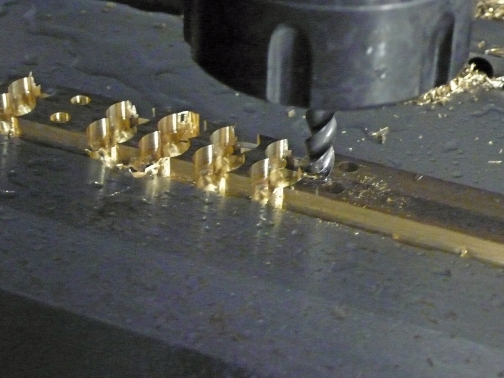

CNC-Fräsen / CNC-Drehen
- 04

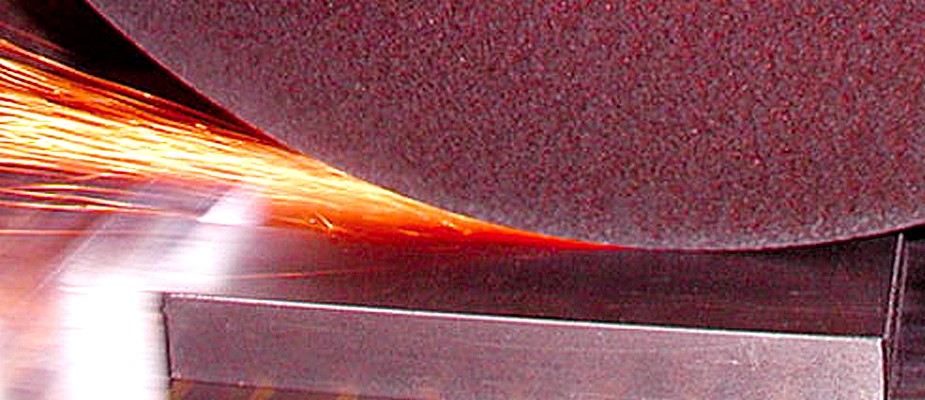

Schleifen
- 05
Schweißen
- 06

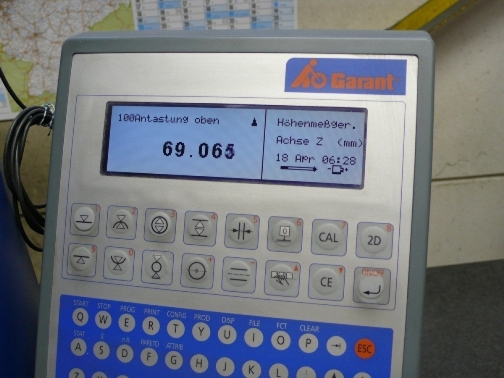

Messen
- 07
Kunststoffspritzguss
Werkstoffe und Verfahren
Stahl
Gängiger Konstruktionswerkstoff für Einzel- und Serienteile im Maschinenbau, auch in gehärtetem Zustand bearbeitbar.
Aluminium
Kernbereich der Aluminiumverarbeitung, u. a. für Teile im allgemeinen Maschinenbau und Sondermaschinenbau.
NE-Metalle
Nichteisenmetalle für Anwendungen, die Korrosionsbeständigkeit oder spezielle Materialeigenschaften erfordern.
Kunststoffe
Bearbeitung von Kunststoffen sowie Spritzguss von Kleinteilen bis 60 g in verschiedenen Materialien.
Verschleißfeste und hitzebeständige Legierungen
Für belastete Bauteile im Werkzeug- und Sondermaschinenbau.
Gehärteter Stahl
Bearbeitung auch gehärteter Werkstoffe, u. a. durch Schleifen.
Standort
Solms/Lahn
DEFertigung (zwei Fertigungshallen, Solmser Gewerbepark 14a, ca. 1.500 qm)
- Losgröße
- Einzelfertigung bis Großserie
- Werkstoffe
- Stahl, Aluminium, NE-Metalle, Kunststoffe, gehärteter Stahl, verschleißfeste/hitzebeständige Legierungen
- Deckel FP1 Universalfräsmaschine
- Deckel FP2 L Universalfräsmaschine
- 2x Deckel FP3 CNC-Fräsmaschine
- Deckel FP4 TC CNC-Fräsmaschine
- Deckel Maho DMU 50 T 5-Achsen-Bearbeitungszentrum
- Deckel DMU 50 evolution 5-Achsen-Bearbeitungszentrum
- 2x Deckel-Maho DMU 70 VL 5-Achsen-Bearbeitungszentrum
- Deckel DMC 1035 V Bearbeitungszentrum (4. Achse)
- Heckler & Koch BA 18-2 Doppelspindel-Bearbeitungszentrum
- 2x Heckler & Koch BA25 4-Achsen-Bearbeitungszentrum
- 2x Heckler & Koch BA35 4-Achsen-Bearbeitungszentrum
- Bridgeport 4-Achsen-Bearbeitungszentrum
- Altendorf Plattensäge
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (u.a. 5-Achsen gesteuert)Zerspanung | – | 2600 mm × 700 mm | – | Einzelfertigung – Großserie | Stahl, Aluminium, NE-Metalle, Kunststoffe, verschleißfeste und/oder hitzebeständige Legierungen, gehärteter Stahl |
| CNC-DrehenZerspanung | – | 1500 mm × 500 mm (Durchmesser) | – | – | Stahl, Aluminium, NE-Metalle, Kunststoffe, verschleißfeste und/oder hitzebeständige Legierungen, gehärteter Stahl |
| CNC-SägenZerspanung | – | – | – | – | – |
| Konventionelles SägenZerspanung | – | – | – | – | – |
| Konventionelles FräsenZerspanung | – | – | – | – | Stahl, Aluminium, NE-Metalle, Kunststoffe, verschleißfeste und/oder hitzebeständige Legierungen, gehärteter Stahl |
| Konventionelles DrehenZerspanung | – | – | – | – | – |
| SchleifenZerspanung | – | – | – | – | auch gehärtete Werkstoffe |
| Schweißen / SchweißkonstruktionenFügen | – | – | – | – | – |
| Messen (Prüfmittel/Qualitätsprüfung)Prüfung | – | – | – | – | – |
| KunststoffspritzgussKunststoff | – | – | 60 g | – | verschiedenste Materialien |
| Konstruktion (3D und 2D, Prüflehren, Schweiß-/Montage-/Bohrvorrichtungen, Stanz- und Gusswerkzeuge)Engineering | – | – | – | – | – |
| Automatisierte Fertigung auf 320mm x 320mm Paletten mit 10-fach PalettenwechselZerspanung | – | 320 mm × 320 mm | – | Großserie | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Universalfräsmaschine | Deckel FP1 | 1 | – | – | Solms/Lahn |
| Universalfräsmaschine mit digitalem Wegemesssystem | Deckel FP2 L | 1 | – | – | Solms/Lahn |
| CNC-Fräsmaschine | Deckel FP3 | 2 | X=500mm; Y=300mm; Z=400mm | – | Solms/Lahn |
| CNC-Fräsmaschine | Deckel FP4 TC | 1 | X=550mm; Y=490mm; Z=500mm | – | Solms/Lahn |
| 5-Achsen-Bearbeitungszentrum (Schwenktisch) | Deckel Maho DMU 50 T | 1 | X=500mm; Y=400mm; Z=400mm | – | Solms/Lahn |
| 5-Achsen-Bearbeitungszentrum | Deckel DMU 50 evolution | 1 | X=500mm; Y=450mm; Z=400mm; C=360°; B=-5/+110° | – | Solms/Lahn |
| 5-Achsen-Bearbeitungszentrum | Deckel-Maho DMU 70 VL | 2 | X=2050mm; Y=520mm; Z=520mm | – | Solms/Lahn |
| Bearbeitungszentrum mit 4. Achse | Deckel DMC 1035 V | 1 | X=1035mm; Y=560mm; Z=510mm | – | Solms/Lahn |
| Doppelspindel-Bearbeitungszentrum | Heckler & Koch BA 18-2 | 1 | X=1250 oder 2x500mm; Y=350mm; Z=350mm | – | Solms/Lahn |
| 4-Achsen-Bearbeitungszentrum | Heckler & Koch BA25 | 2 | X=1800mm (oder 2x600mm); Y=420mm; Z=400mm; C=360° | – | Solms/Lahn |
| 4-Achsen-Bearbeitungszentrum | Heckler & Koch BA35 | 1 | X=2150mm; Y=500mm; Z=500mm | – | Solms/Lahn |
| Bearbeitungszentrum | Heckler & Koch BA35 | 1 | X=2150mm; Y=500mm; Z=500mm | – | Solms/Lahn |
| 4-Achsen-Bearbeitungszentrum | Bridgeport | 1 | X=1000mm; Y=500mm; Z=500mm | – | Solms/Lahn |
| Plattensäge | Altendorf | 1 | bis Mittelformat | – | Solms/Lahn |
Zusatzleistungen
Qualität
Seit 2004 besteht ein Qualitäts-Managementsystem nach DIN EN ISO 9001; im eigenen Messbereich werden Bauteile geprüft. Die Bearbeitung erfolgt nach technischer Zeichnung in vereinbarter Qualität.
| Nachweis | Solms/Lahn |
|---|---|
| ISO 9001 |
Historie
- 1992
Beginn der Fertigung von Einzel- und Serienteilen nach Skizze, Muster oder technischer Zeichnung
- 2004
Einführung eines Qualitäts-Managementsystems nach DIN EN ISO 9001 (Erstzertifizierung am 12.10.2004)
- 2013
ReAudit bescheinigt normkonformes Arbeiten nach ISO 9001:2008 (gültig bis 09.12.2016)
- 2019
Neuzertifizierung nach DIN EN ISO 9001:2015 (gültig ab 03.04.2019)
