Werkzeugsysteme zum Rollieren, Diamant-Glätten und Tiefwalzen von Metalloberflächen sowie Gewindefertigungswerkzeuge.
Baublies AG
Renningen · PliezhausenNeu auf Amplifa
Über die Baublies Group
Die Baublies Group mit Sitz in Renningen umfasst die Baublies AG, die auf die Optimierung von Metalloberflächen durch Rollieren, Diamant-Glätten und Tiefwalzen spezialisiert ist, sowie die Bayer Diamant GmbH. Die Wagner Tooling Systems Baublies GmbH in Pliezhausen fertigt seit 1994 Gewindeschneid- und Gewindeformsysteme für die Außengewindefertigung, eine Tradition, die auf die Gustav-Wagner-Maschinenfabrik von 1890 zurückgeht. Das Produktspektrum umfasst Diamant-Glättwerkzeuge für gehärtete Werkstoffe bis über 60 HRC, Ein- und Mehrrollen-Rollierwerkzeuge für Innen- und Außenbearbeitung, das axiale Gewindewalzsystem HELIX (M10–M22) sowie kundenspezifische Sonderwerkzeuge. Die spanlose Oberflächenbearbeitung erzielt Rautiefen unter Rz 1,0 µm, verfestigt die Randschicht und erhöht die Schwingfestigkeit der bearbeiteten Bauteile. Typische Anwendungen finden sich in Medizintechnik, Optik, Luft- und Raumfahrt, Automobiltechnik sowie im allgemeinen Maschinenbau. Kunden kommen aus aller Welt; ergänzend bietet das Unternehmen Beratung und Entwicklungsdienstleistungen zu Oberflächentechnologien.
- Standort
- Renningen
- Verfahren
- Rollieren (Roller Burnishing) mit Einrollenwerkzeugen, Diamant-Glätten und Verfestigen von Oberflächen (Innen- und Außenbearbeitung), Rollieren mit Mehrrollenwerkzeugen (Innen- und Außenbearbeitung), Tiefwalzen/Deep Rolling von Rundungen an Gewinden (Einrollenwerkzeug, Erhöhung der dynamischen, Gewindefertigung durch spanlose Bearbeitung (Gewindewalzen, axial, HELIX M10–M22), Gewindefertigung durch spanende Bearbeitung (Gewindeschneiden), Beratung und Entwicklung zu Oberflächentechnologien/Werkzeugsystemen, Rollieren (Roller Burnishing)
- Werkstoffe
- Gehärtete Werkstoffe, Hochfeste Werkstoffe, Diamant-Glätten, Rollieren (Roller Burnishing), Tiefwalzen (Deep Rolling), Gewindewalzen (spanlos), Gewindeschneiden (spanend), Gehärtete Werkstoffe > 60 HRC
- Branchen
- Automobiltechnik, Luft- und Raumfahrt, Medizintechnik, Optische Industrie, Maschinenbau, Maschinenbau (Präzisionsteile)
- 01
Beratung und Entwicklung von Werkzeuglösungen
- 02
Werkzeugfertigung (Rollier-, Diamant-Glätt- und Gewindewerkzeuge)
- 03
Verkauf und Einsatzunterstützung bei Kunden weltweit
Verfahren und Werkstoffe
Diamant-Glätten
Glätten und Verfestigen gehärteter Werkstoffe bis über 60 HRC für Innen- und Außenkonturen.
Rollieren (Roller Burnishing)
Kaltverformendes Glätten und Verfestigen mit Ein- und Mehrrollenwerkzeugen, Werkstoffe bis 45 HRC.

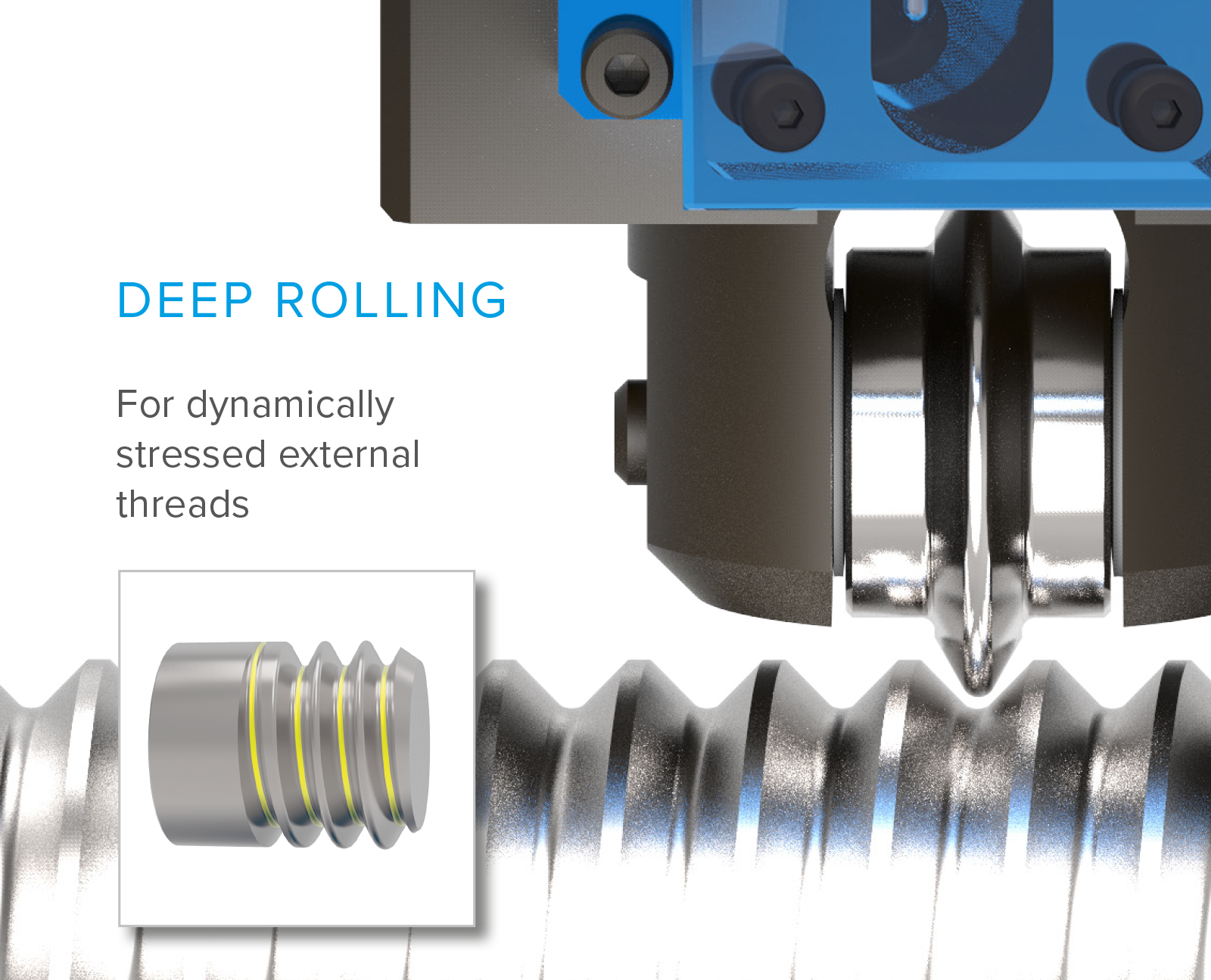

Tiefwalzen (Deep Rolling)
Walzen von Rundungen an Gewinden zur Erhöhung der dynamischen Festigkeit.
Gewindewalzen (spanlos)
Axiale Außengewindefertigung mit dem HELIX-System im Arbeitsbereich M10–M22.
Gewindeschneiden (spanend)
Spanende Außengewindefertigung mit bewährten Gewindeschneidsystemen.
Gehärtete Werkstoffe > 60 HRC
Bearbeitbar mit Diamant-Glättwerkzeugen.
Werkstoffe bis 45 HRC
Maximale Werkstückhärte für das variable Einrollenwerkzeug.
Hochfeste Werkstoffe
Bearbeitbar mit Mehrrollen-Rollierwerkzeugen.

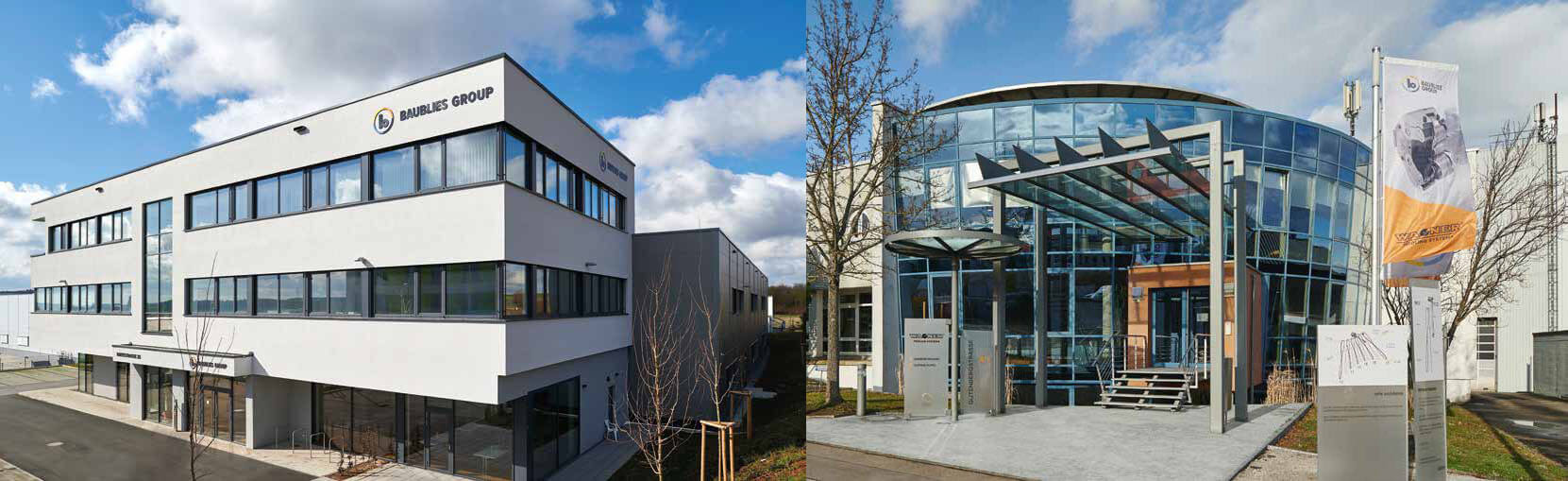

Standorte

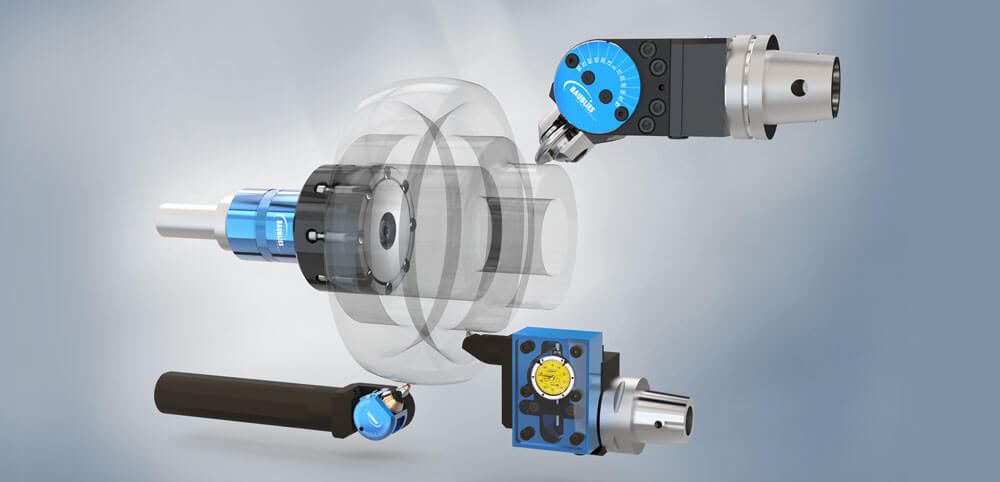

Renningen
DEHauptsitz Baublies AG und Bayer Diamant GmbH; Entwicklung und Vertrieb der Oberflächentechnologie-Werkzeuge
- Werkstoffe
- Gehärtete und hochfeste Werkstoffe (Werkzeugapplikation)
- Diamant-Glättwerkzeuge Vierkantschaft RH/LH 16/20/25

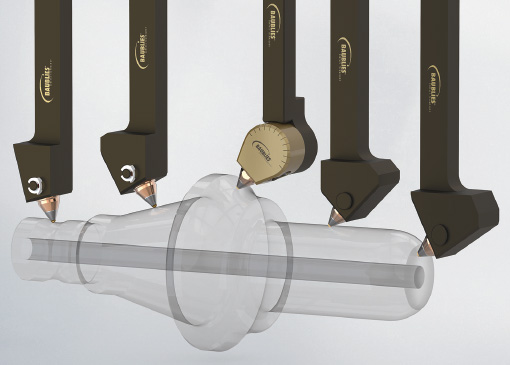

- COLIBRI Diamant-Glättwerkzeuge 8×12/10×12/12×12 mm

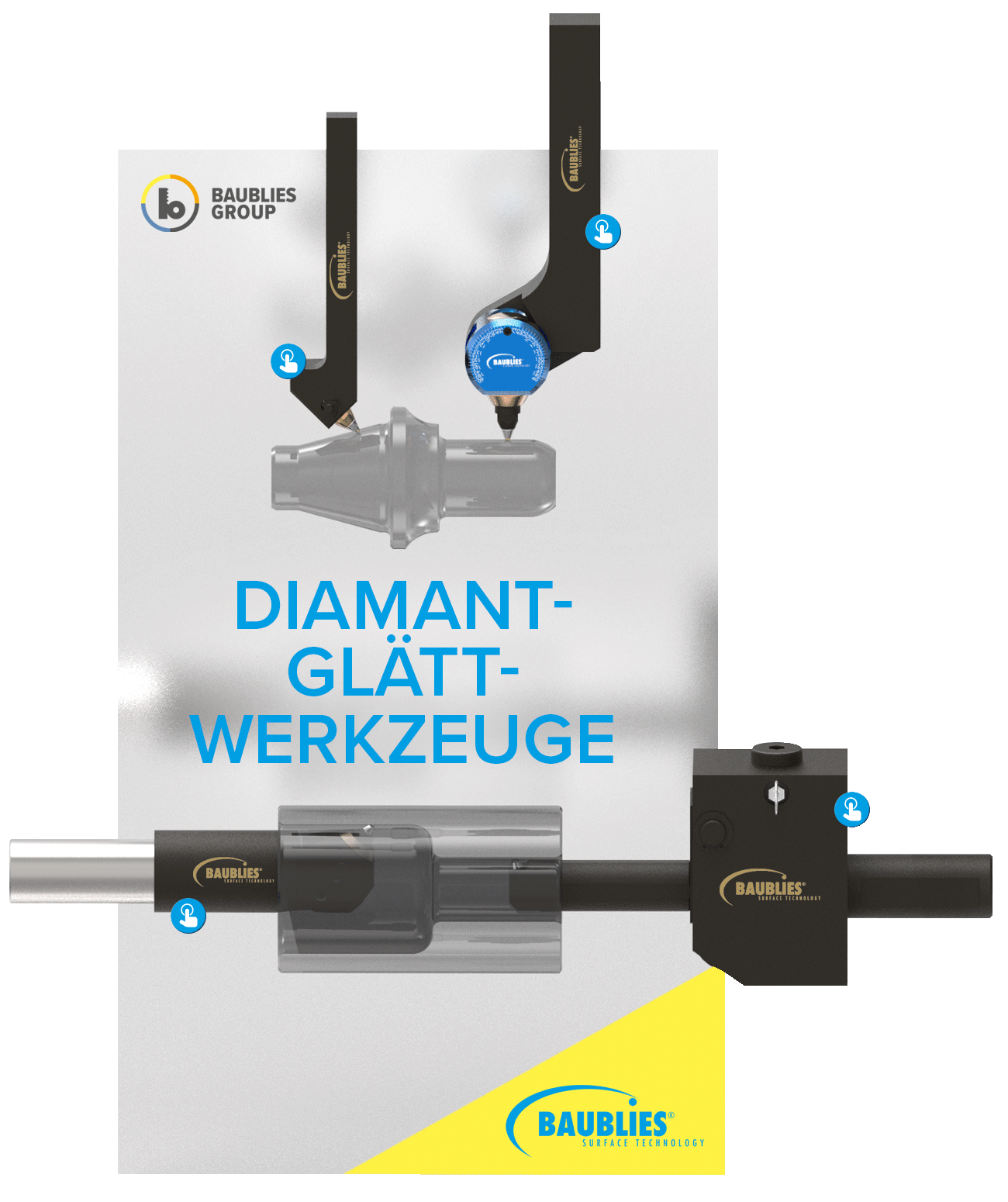

- Diamant-Glättwerkzeuge zur Innenbearbeitung Ø 20/25/32/40 mm

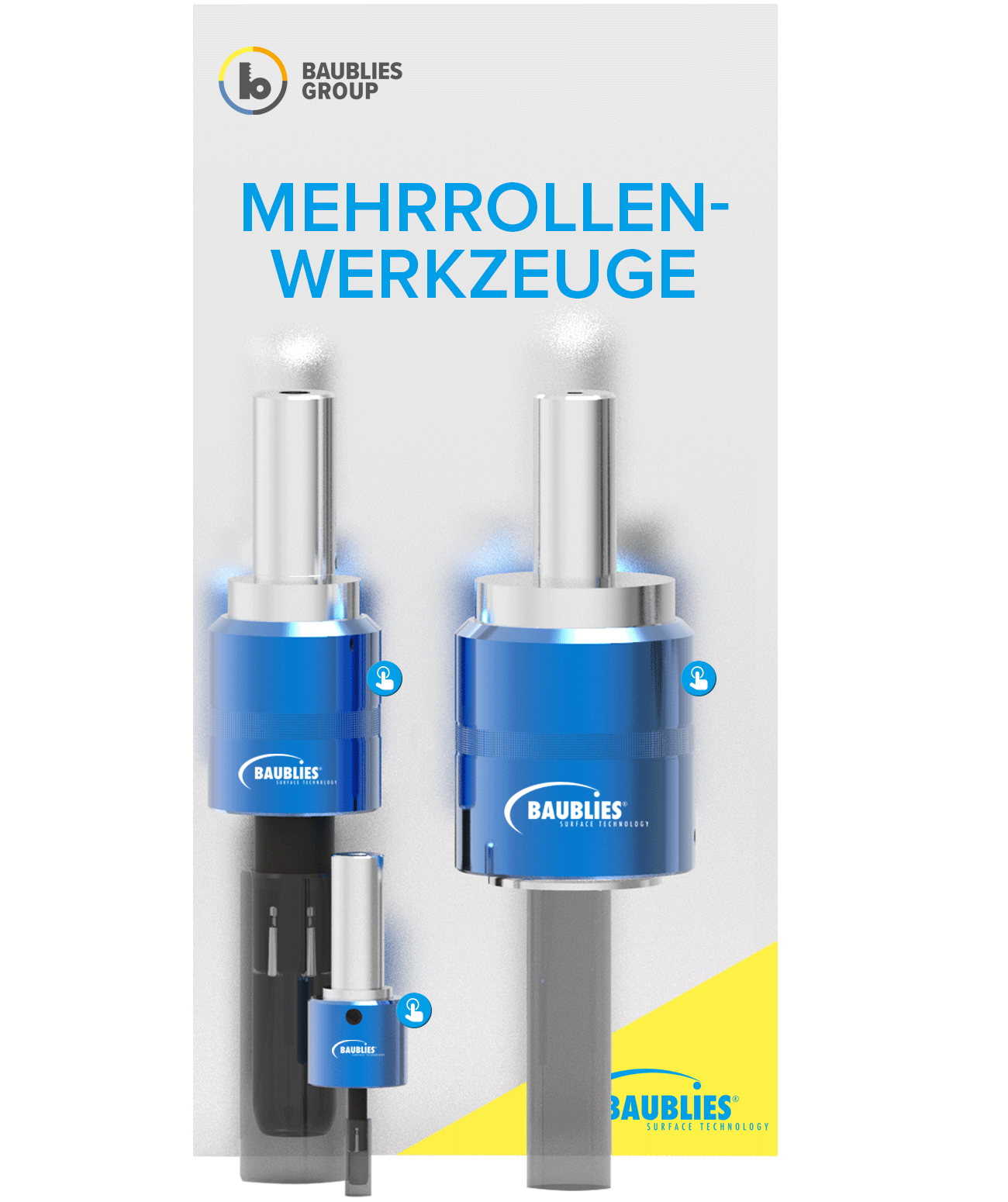

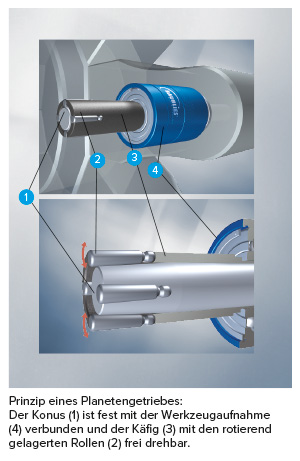

- Mehrrollen-Rollierwerkzeuge (innen/außen)
- PICCOLINO Innenrollierwerkzeug
- Einrollenwerkzeug ERG-20-146-00 variabel
Pliezhausen
DEWagner Tooling Systems Baublies GmbH – Fertigung von Gewindeschneid- und Gewindeformsystemen
- Werkstoffe
- Metall (Gewindewerkzeuge)
- Axiales Gewindewalzsystem HELIX (M10–M22)
- Gewindeschneidsysteme
- Gewindewalzsysteme für Außengewinde
Werkzeugsysteme
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Rollieren (Roller Burnishing) mit EinrollenwerkzeugenOberfläche | Rz < 1,0 µm | – | – | – | Metalle bis 45 HRC (Einrollenwerkzeug) |
| Diamant-Glätten und Verfestigen von Oberflächen (Innen- und Außenbearbeitung)Oberfläche | Rz < 1,0 µm | – | – | – | gehärtete Werkstoffe über 60 HRC |
| Rollieren mit Mehrrollenwerkzeugen (Innen- und Außenbearbeitung)Oberfläche | – | – | – | – | hochfeste Werkstoffe |
| Tiefwalzen/Deep Rolling von Rundungen an Gewinden (Einrollenwerkzeug, Erhöhung der dynamischenOberfläche | – | – | – | – | – |
| Gewindefertigung durch spanlose Bearbeitung (Gewindewalzen, axial, HELIX M10–M22)Umformung | – | – | – | – | Metall |
| Gewindefertigung durch spanende Bearbeitung (Gewindeschneiden)Zerspanung | – | – | – | – | Metall |
| Beratung und Entwicklung zu Oberflächentechnologien/WerkzeugsystemenEngineering | – | – | – | – | – |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

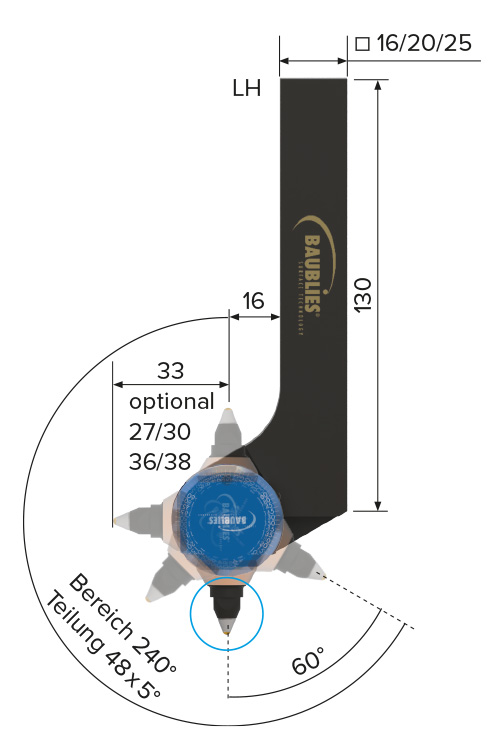

| Diamant-Glättwerkzeug Vierkantschaft, variabel (Außenbearbeitung) | Baublies AG RH/LH ☐ 16/20/25 | – | Vierkantschaft 16/20/25 mm, Verstellbereich 240°, Teilung 48 × 5°, Glättdiamantradien 0,4–5 mm, | – | Renningen |
| Diamant-Glättwerkzeug COLIBRI (Außenbearbeitung, kompakt) | Baublies AG COLIBRI 88-767-00-XX | – | Vierkantschaft 8×12 / 10×12 / 12×12 mm, Glättdiamantradien 0,4–5 mm, bis 150 m/min | – | Renningen |
| Diamant-Glättwerkzeug zur Innenbearbeitung von Bohrungen und Konturen | Baublies AG | – | Zylinderschaft Ø 20/25/32/40 mm, Innenglätten, bis 150 m/min | – | Renningen |
| Diamant-Glättwerkzeug mit Grundkörper zur Innenbearbeitung | Baublies AG | – | Zylinderschaft Ø 20/25/32/40 mm, Glättdiamantradien 0,4–5 mm | – | Renningen |

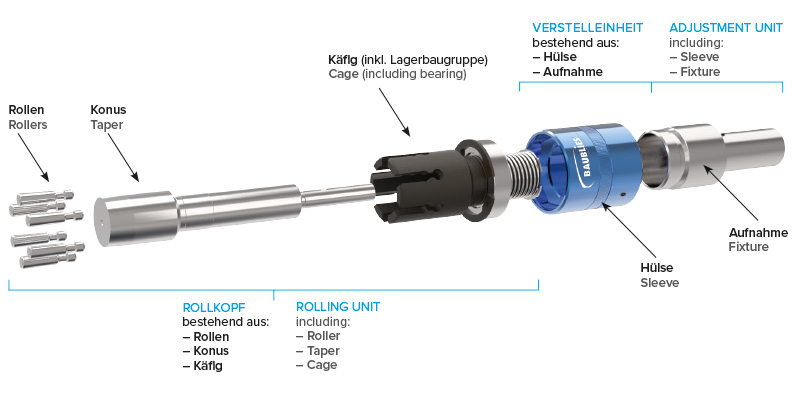

| Mehrrollen-Rollierwerkzeug zur Innenbearbeitung | Baublies AG | – | – | – | Renningen |
| Mehrrollen-Rollierwerkzeug PICCOLINO für Innenbearbeitung kleiner Durchmesser | Baublies AG PICCOLINO | – | kompakte Ausführung für Mehrspindel- und Langdrehmaschinen, Rundtaktmaschinen | – | Renningen |
| Mehrrollen-Rollierwerkzeug zur Außenbearbeitung | Baublies AG | – | verschiedene Durchmesser | – | Renningen |
| Einrollenwerkzeug variabel für Innen- und Außenkonturen | Baublies AG ERG-20-146-00 variabel | – | Vierkantschaft 20/25/32/40 mm, Verstellbereich ±90° in 15°-Schritten, Walzgeschwindigkeit bis 200 | – | Renningen |
| Einrollenwerkzeug, modulares System | Baublies AG | – | Rollkopf, Werkzeugaufnahme, Grundkörper mit Federung | – | Renningen |

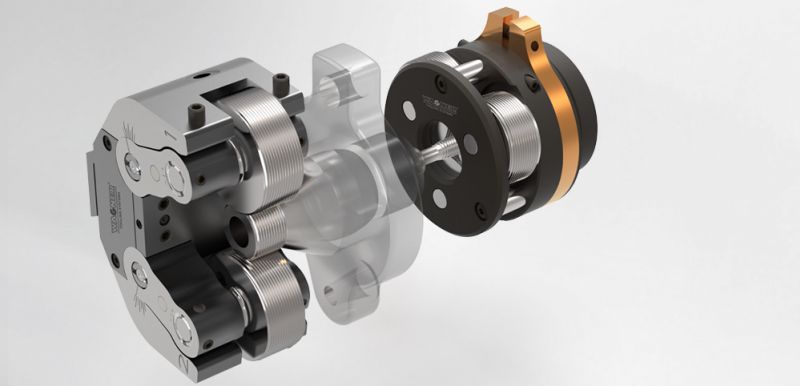

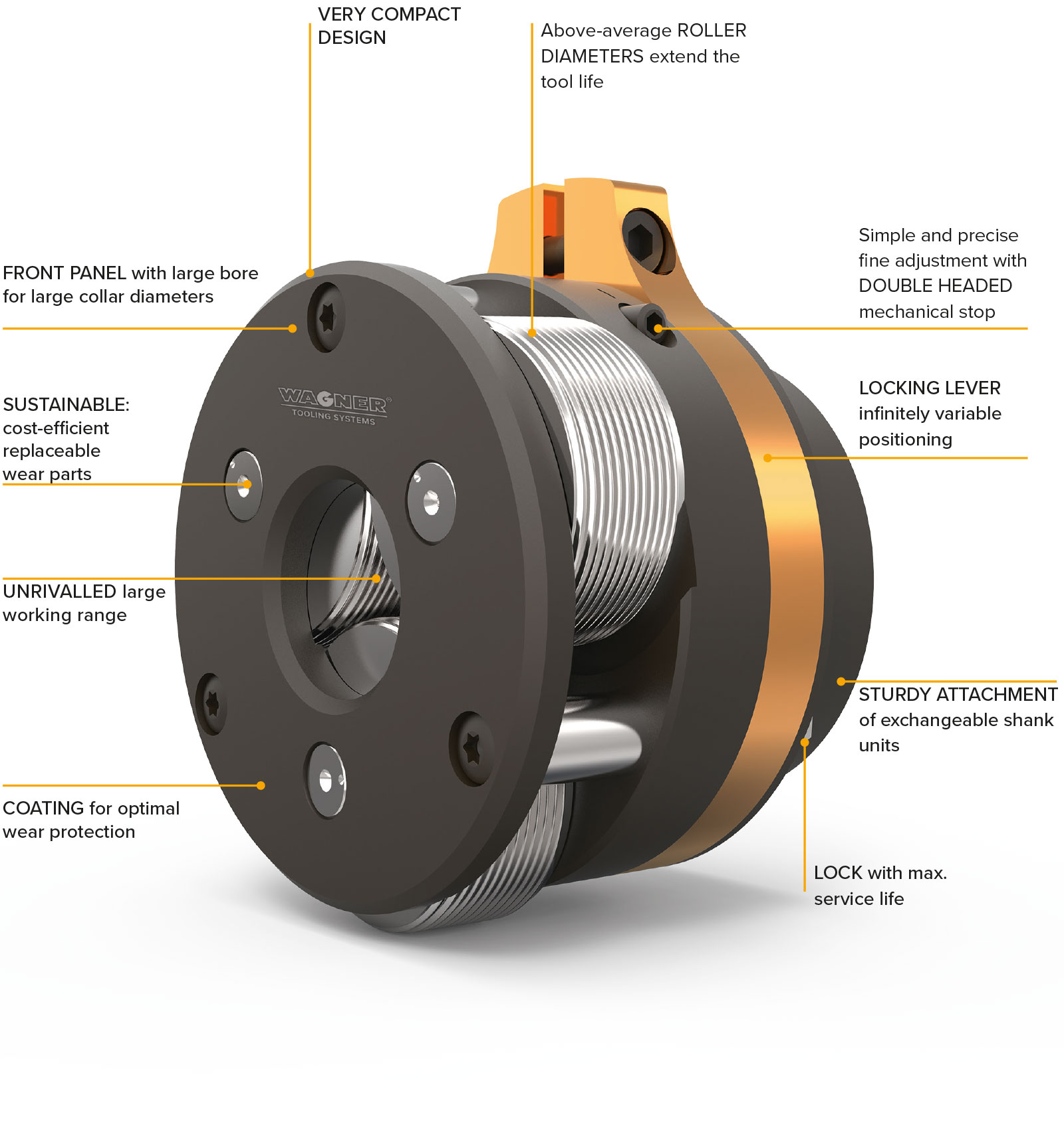

| Axiales Gewindewalzsystem HELIX | Wagner Tooling Systems Baublies GmbH HELIX | – | Arbeitsbereich M10–M22 | – | Pliezhausen |
| Gewindeschneid- und Gewindewalzsysteme (Außengewinde) | Wagner Tooling Systems Baublies GmbH | – | – | – | Pliezhausen |
Zusatzleistungen
Historie
- 1890
Beginn der Wagner-Tradition in der Gewindefertigung mit der Gustav-Wagner-Maschinenfabrik
- 1994
Fertigung der Gewindeschneid- und Gewindeformsysteme in Pliezhausen
- 2018
Integration von Wagner Werkzeugsysteme in die Baublies Group als Wagner Tooling Systems Baublies GmbH
