Entwicklung und Fertigung von CNC-Bohr- und Fräsmaschinen für lange Werkstücke bis 8 m sowie Schraubstöcken
Bauer Maschinenbau GmbH
Neu auf Amplifa
Über Bauer Maschinenbau

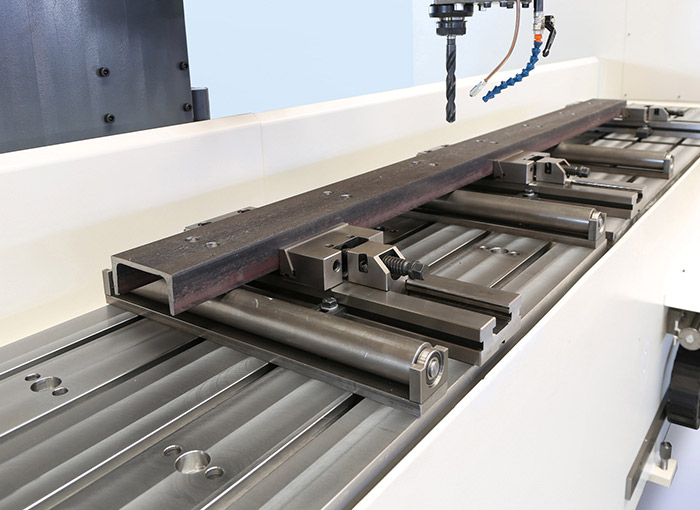

Die Bauer Maschinenbau GmbH entwickelt und fertigt CNC-Bohr- und Fräsmaschinen der BAUER MDX-Serie für die Bearbeitung langer, bereits gesägter Werkstücke mit Bearbeitungslängen von 2 bis 8 Metern. Die Bohranlagen arbeiten nach dem Fahrständerprinzip, bei dem der Werkstücktisch stillsteht und der Bohrkopf verfährt. Die Steuerung wurde in Zusammenarbeit mit Mitsubishi Electric entwickelt und erlaubt eine Programmierung direkt an der Maschine ohne CNC-Kenntnisse, zusätzlich können Daten im DXF- und DSTV-Format importiert werden. Zum Programm gehören die Modelle MDX 20 bis MDX 80 mit Verfahrwegen von 2100 bis 8050 mm in X-Achse. Dieemaschinen führen Bohren (3–40 mm), Gewindebohren (M4–M30), Fräsen von Langlöchern, Kreisen, Konturen und Taschen sowie Gießlochbohrungen aus. Neben den Maschinen bietet das Unternehmen Schraubstöcke in manueller und hydraulischer Ausführung sowie Zubehör wie Rollenböcke, Späneförderer, Sprühanlagen und Winkelköpfe an. Abnehmer finden sich unter anderem in der Metallbearbeitung, im Stahlbau und im Geländerbau.
- Verfahren
- Bohren, Fräsen (Langlöcher, Kreise, Konturen, Taschen), Gewindebohren (Gewinde schneiden), Sägen, Entwicklung und Herstellung von CNC-Bohr- und Fräsmaschinen (BAUER MDX-Serie), Herstellung und Verkauf von Schraubstöcken (manuell/hydraulisch), Maschinenzubehör (Rollenböcke, Späneförderer, Sprühanlagen, Winkelkopf), Datenimport DXF/DSTV, einfache Werkstattprogrammierung
- Werkstoffe
- CNC-Bohr- und Fräsmaschinen (Fahrständerprinzip), Manuelle Schraubstöcke SPM 1–3, Hydraulische Schraubstöcke SPH 2/3, Schraubstöcke „Flexible“, Datenimport DXF/DSTV
- Branchen
- Metallbearbeitung/Stahlbau (Bearbeitung langer gesägter Werkstücke bis 8 m), Geländerbau (schräges Bohren mit Winkelkopf)
- 01
Entwicklung und Konstruktion
- 02
Fertigung der Maschinenkomponenten
- 03
Montage der Bohr- und Fräsmaschinen
- 04
Entwicklung der Steuerungssoftware
- 05
Vertrieb von Maschinen, Schraubstöcken und Zubehör
Maschinen, Verfahren und Ausstattung

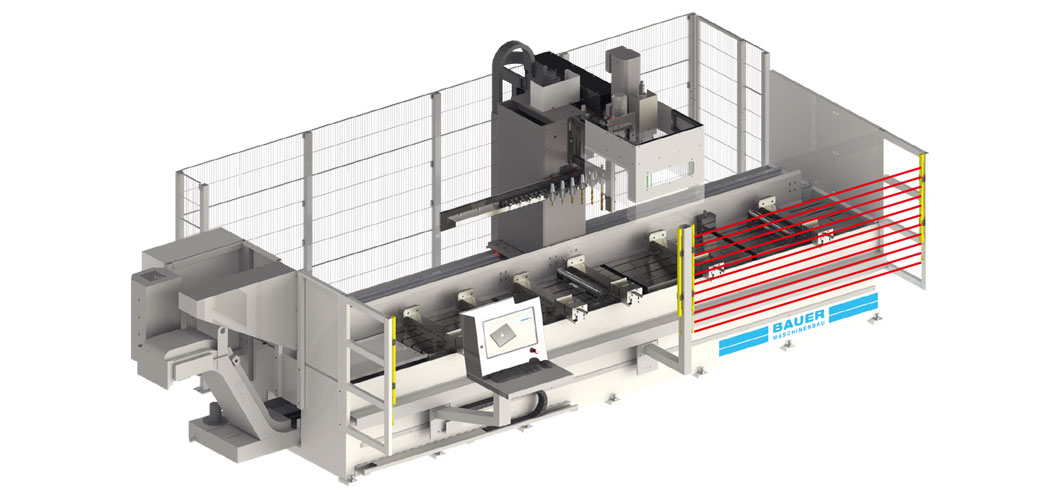

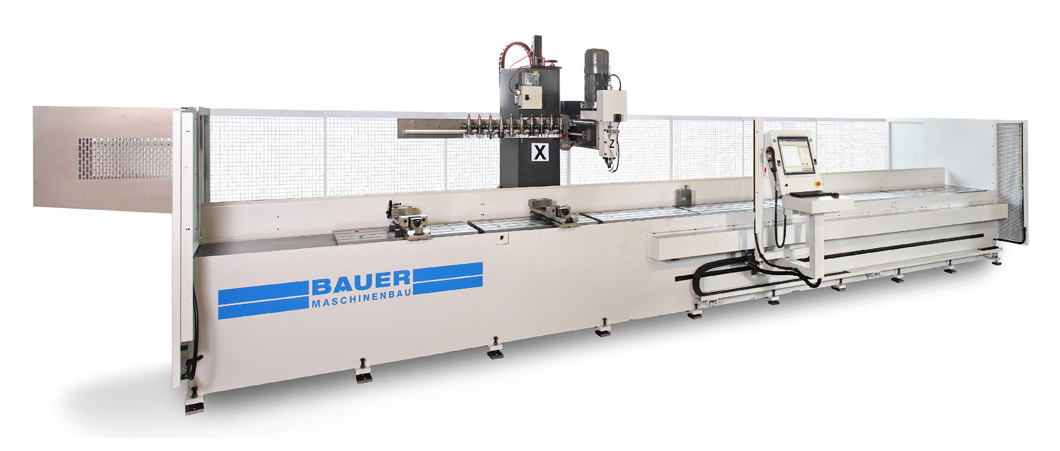

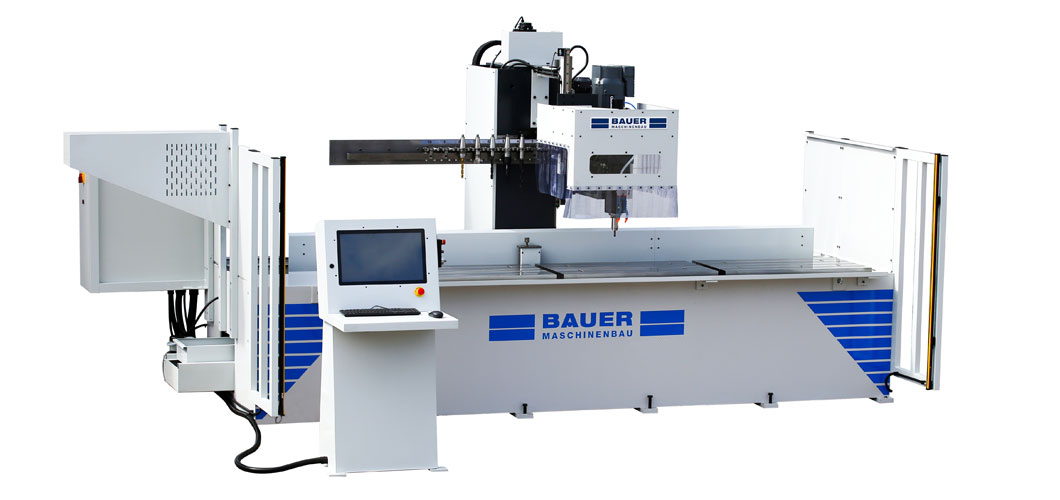

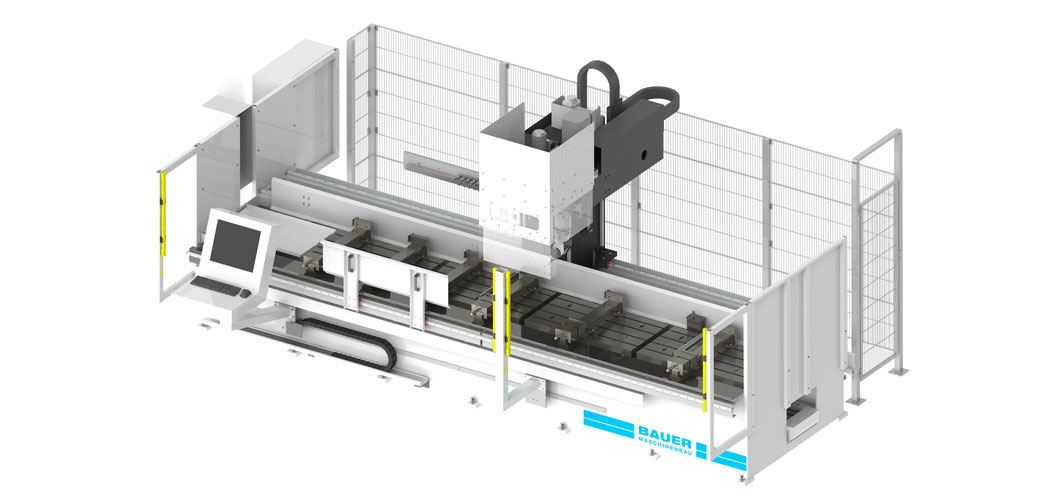

CNC-Bohr- und Fräsmaschinen (Fahrständerprinzip)
Bohren 3–40 mm, Gewindebohren M4–M30, Fräsen von Langlöchern und Konturen an Werkstücken bis 8 m Länge.

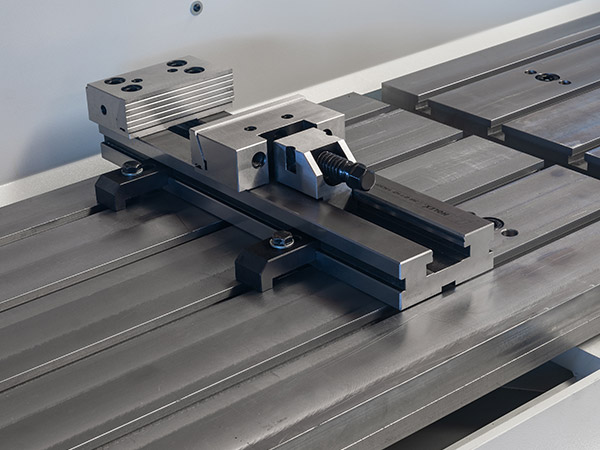

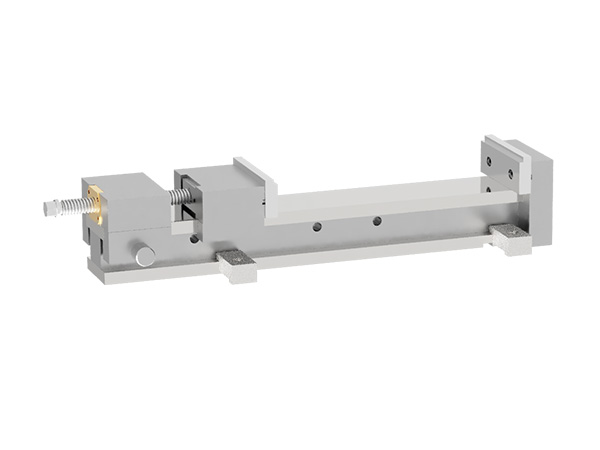

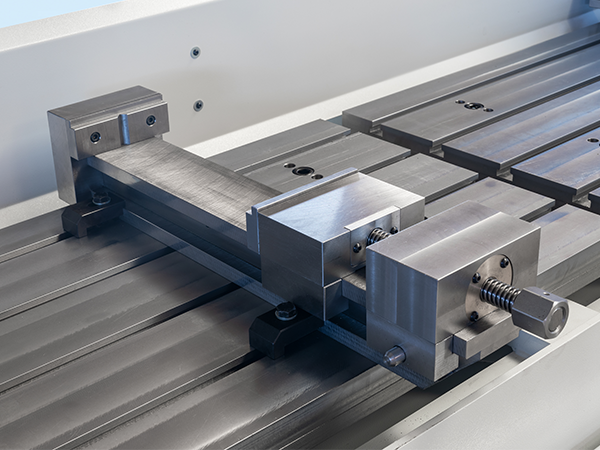

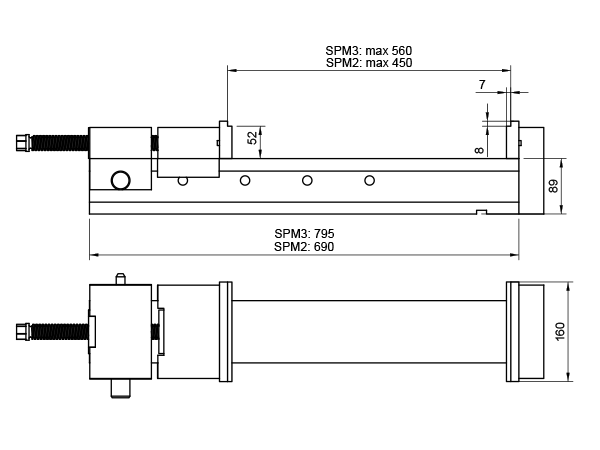

Manuelle Schraubstöcke SPM 1–3
Spannbreiten 300–550 mm zur wirtschaftlichen Spannung von Werkstücken in Klein- und Großserien.

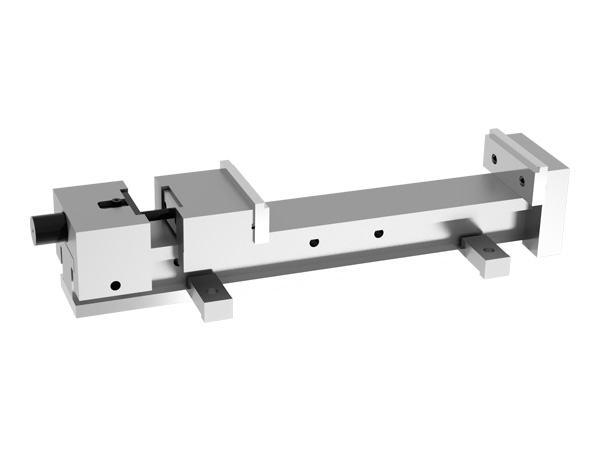

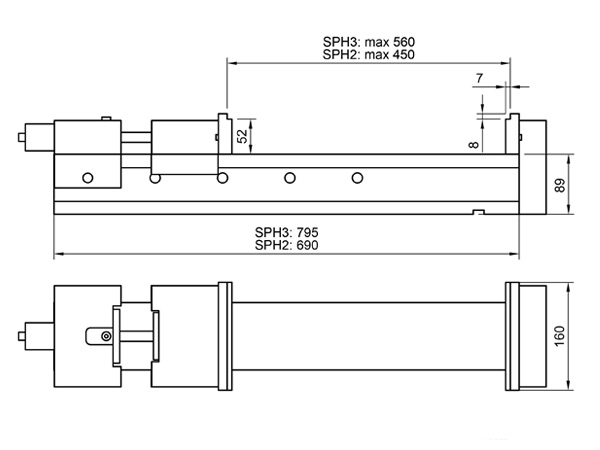

Hydraulische Schraubstöcke SPH 2/3
Hydraulikzylinder mit 100 mm Hub und ca. 3 t Spannkraft bei 40 bar, ansteuerbar über das Maschinenbedienpult.
Schraubstöcke „Flexible“
Ohne Werkzeug im gesamten Spannbereich 400/600 mm verstellbar, in manueller und hydraulischer Ausführung.
Datenimport DXF/DSTV
Import von Konstruktionsdaten direkt in die Maschinensteuerung zusätzlich zur Werkstattprogrammierung.
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| BohrenZerspanung | ± 0,1 mm (X-Achse) / 0,06 mm (Y und Z) | 8 m | – | – | – |

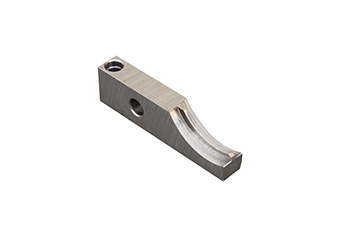

| Fräsen (Langlöcher, Kreise, Konturen, Taschen)Zerspanung | – | 8 m | – | – | – |

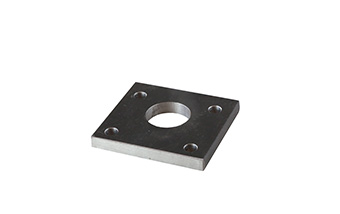

| Gewindebohren (Gewinde schneiden)Zerspanung | – | 8 m | – | – | – |
| SägenZerspanung | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Bohr- und Fräsmaschine auf Fahrständerprinzip (Bohranlage) | BAUER MDX 20 | – | Verfahrwege X 2100 mm, Y 580 mm, Z 700 mm | – | – |
| Bohr- und Fräsmaschine auf Fahrständerprinzip (Bohranlage) | BAUER MDX 30 | – | Verfahrwege X 3050 mm, Y 580 mm, Z 700 mm | – | – |
| Bohr- und Fräsmaschine auf Fahrständerprinzip (Bohranlage) | BAUER MDX 40 | – | Verfahrwege X 4050 mm, Y 580 mm, Z 700 mm | – | – |
| Bohr- und Fräsmaschine auf Fahrständerprinzip (Bohranlage) | BAUER MDX 60 | – | Verfahrwege X 6100 mm, Y 580 mm, Z 700 mm | – | – |
| Bohr- und Fräsmaschine auf Fahrständerprinzip (Bohranlage) | BAUER MDX 80 | – | Verfahrwege X 8050 mm, Y 580 mm, Z 700 mm | – | – |
| Schraubstock (manuell) | BAUER SPM 1 | – | Spannbreite 300 mm, Backenbreite 150 mm, Spindelhub 50 mm, Gesamtlänge 520 mm | – | – |
| Schraubstock (manuell) | BAUER SPM 2 / SPM 3 | – | Spannbreite 450/550 mm, Backenbreite 160 mm, Spindelhub 130 mm | – | – |
| Schraubstock (hydraulisch) | BAUER SPH 2 / SPH 3 | – | Hydraulikzylinder Hub 100 mm, Kolbendurchmesser 30 mm, Backenbreite 160 mm, Spannkraft bei 40 bar | – | – |
| Schraubstock (manuell, Flexible) | BAUER Flexible | – | Spannbereich 400/600 mm, Backenbreite 111 mm, Spindelhub 40 mm, Gesamtlänge 688/888 mm | – | – |
| Schraubstock (hydraulisch, Flexible) | BAUER Flexible hydraulic | – | Hub 30 mm, Spannbereich 400/600 mm, Backenbreite 150 mm, Gesamtlänge 688/888 mm | – | – |
