Hersteller von Graviermaschinen/Pantografen sowie Lohnfertigung in Fräsen und Drehen.
BEMA Maschinen GmbH
Keltern-Ellmendingen (Bunsenstraße 13, Industriegebiet)Neu auf Amplifa
Über BEMA Maschinen GmbH

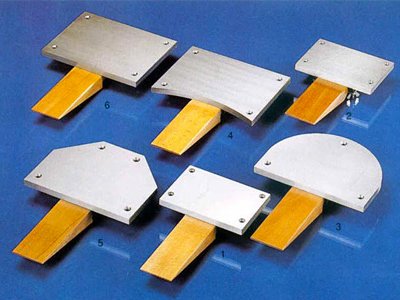

Die BEMA Maschinen GmbH aus Keltern-Ellmendingen fertigt und vertreibt Graviermaschinen (Pantografen) für den Werkzeug- und Formenbau, die Schmuckindustrie sowie Münz- und Prägeanstalten. Die Systeme 3001, 3500 und 4001 ermöglichen dreidimensionales Kopierfräsen mit Reduzierverhältnissen bis 1:100; nach Angaben des Unternehmens werden seit über 50 Jahren Graviermaschinen verbessert und Ersatzteile für Maschinen aus den 1940er Jahren geliefert. Daneben bietet das Unternehmen Lohnfertigung an: 5-Achs-Fräsen (X 1300 / Y 710 / Z 710 mm), CNC- und konventionelles Drehen, Flachschleifen, MAG- und WIG-Schweißen, Räumen von Keilnuten sowie Hohnen. Werkstoffe sind Stahl, Edelstahl, Aluminium, Kunststoff und Guss; ein weiteres Spezialgebiet sind metallische Dichtungen und technische Teile aus Feinkornsilber sowie das Prägen von Münzen und Medaillen aus Feinsilber 999. Ergänzend werden eigene Maschinen wie Stichelschleifmaschinen, Exzenterdrehfutter, Kühlmittel-Handling-Systeme, Ringbiegevorrichtungen und Werkbrettschoner hergestellt sowie Gebrauchtmaschinen vermittelt. Die Qualitätssicherung erfolgt mit einer Zeiss-3-D-Messmaschine (800 x 600 x 400 mm) mit Prüfprotokoll.
- Standort
- Keltern-Ellmendingen
- Verfahren
- Lohnfertigung 5-Achsfräsen (CNC, Bearbeitung komplexer Bauteile), Lohnfertigung Fräsen (CNC und manuell, Drehteile und Frästeile), Lohnfertigung Drehen (CNC und konventionell), Flachschleifen (Lohnfertigung), MAG-Schweißen, WIG-Schweißen, Räumen (Keilnuten), Hohnen (Honproduzieren)
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kunststoff, Guss, Feinkornsilber, Silber, Feinsilber 999
- Zertifikate
- 3-D-Messmaschine Zeiss mit Prüfprotokoll
- Branchen
- Werkzeugbau, Formenbau, Schmuckindustrie, Münz- und Prägeanstalten, Maschinenbau/Zerspanung, Zerspanung/Maschinenbau
- 01
CNC-5-Achs-Fräsen
- 02

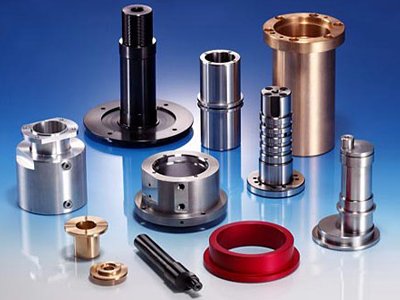

CNC- und konventionelles Drehen
- 03
Flachschleifen
- 04
Räumen und Hohnen
- 05
MAG-/WIG-Schweißen
- 06
3-D-Messung und Prüfprotokoll
Werkstoffe und Verfahren
Stahl
Bearbeitung in Fräs-, Dreh- und Schweißprozessen der Lohnfertigung.
Edelstahl
Fräsen, Drehen und MAG/WIG-Schweißen bis 20 mm Dicke.
Aluminium
Fräs-, Dreh- und Schweißbearbeitung bis 20 mm Dicke.
Kunststoff
Zerspanung von Drehteilen und Frästeilen aus verschiedenen Kunststoffen.
Guss
Bearbeitung von Gussteilen in der Lohnfertigung.
Feinkornsilber
Flach-, Profil- und Formdichtungen für sehr hohe Temperaturen und Drücke (z. B. 400 °C, 4000 bar).
Feinsilber 999
Münzen und Medaillen Ø 35,0 mm, ca. 20 g, polierte Platte.
Standorte
Keltern-Ellmendingen
DEHauptsitz, Fertigung und Maschinenbau
- Stückgewicht / Größe
- Fräsen bis 1300 mm X-Weg; Drehen Ø 460 mm
- Losgröße
- Einzelteil bis Serie
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kunststoff, Guss, Silber
- 5-Achs-Bearbeitungszentrum (X 1300/Y 710/Z 710 mm)
- CNC-Drehmaschine (Ø 460 mm, Spitzenweite 1000 mm)
- Konventionelle Drehmaschine (Ø 400 mm, Spitzenweite 1000 mm)
- Flachschleifmaschine (Magnet 200 x 550 mm)
- Zeiss 3-D-Messmaschine (800 x 600 x 400 mm)
- MAG- und WIG-Schweißgeräte

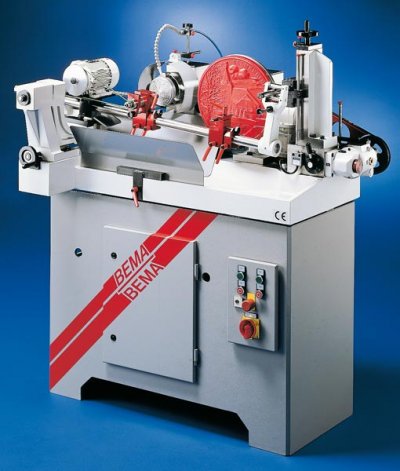

- Graviermaschine/Pantograf System 3001, 3500, 4001
- Stichelschleifmaschine BEMA 2
- Fräserschaft-Frei-Schleifmaschine BEMA 3
- Handhebel-Flachschleifmaschine FSM 260
Bauteile und Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Lohnfertigung 5-Achsfräsen (CNC, Bearbeitung komplexer Bauteile)Zerspanung | – | X-Weg 1300 mm × Z-Weg 710 mm | – | Einzelteil – Serie | Stahl, Edelstahl, Aluminium, Kunststoff, Guss |

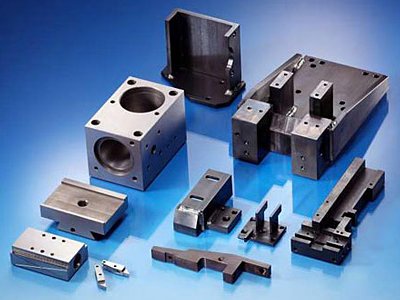

| Lohnfertigung Fräsen (CNC und manuell, Drehteile und Frästeile)Zerspanung | – | manuelle Fräsbearbeitung X-Weg 500 mm × Z-Weg 400 mm | – | Einzelteil – Serie | Stahl, Edelstahl, Aluminium, Kunststoff, Guss |
| Lohnfertigung Drehen (CNC und konventionell)Zerspanung | – | Spitzenweite 1000 mm × CNC Durchmesser 460 mm | – | Einzelteil – Serie | Stahl, Edelstahl, Aluminium, Kunststoff, Guss |
| Flachschleifen (Lohnfertigung)Zerspanung | – | Magnet 550 mm × Magnet 200 mm | – | – | Stahl, Edelstahl, Aluminium, Kunststoff, Guss |
| MAG-SchweißenFügen | – | – | – | – | Aluminium (bis 20 mm Dicke), Edelstahl (bis 20 mm Dicke), Stahl |
| WIG-SchweißenFügen | – | – | – | – | Aluminium (bis 20 mm Dicke), Edelstahl (bis 20 mm Dicke), Stahl |
| Räumen (Keilnuten)Zerspanung | – | Keilnuten bis 18 mm Breite | – | – | – |
| Hohnen (Honproduzieren)Zerspanung | – | bis Durchmesser 150 mm | – | – | – |
| Herstellung metallischer Silberdichtungen (Flach-, Profil- und Formdichtungen aus Feinkornsilber)Fügen | – | Dichtungsgröße bis 1500 mm Durchmesser | – | – | Feinkornsilber |
| Technische Teile aus Silber (Schrauben, Ventilsitze, Wellen, Mischerflügel, geschweißte Teile)Zerspanung | – | – | – | – | Silber |
| Qualitätssicherung mit 3-D Messmaschine (Zeiss) mit PrüfprotokollPrüfung | – | 800 mm × 600 mm × 400 mm | – | – | – |

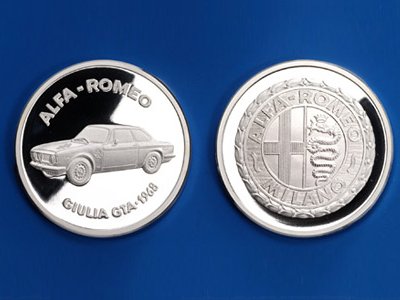

| Münzen/Medaillen prägen (Oldtimermedaillen, Silbermünzen, polierte Platte)Umformung | – | Durchmesser 35,0 mm | ca. 20 g | – | Feinsilber 999 |
| VorrichtungsbauMontage | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

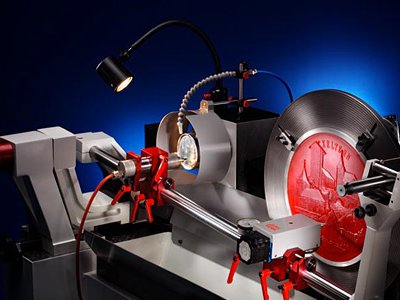

| Graviermaschine / Pantograf (Kopierfräsen) | BEMA System 3001 | – | Modelldurchmesser max. 320 mm; Reduzierverhältnis 1:1,41 bis 1:100 | – | Keltern-Ellmendingen |

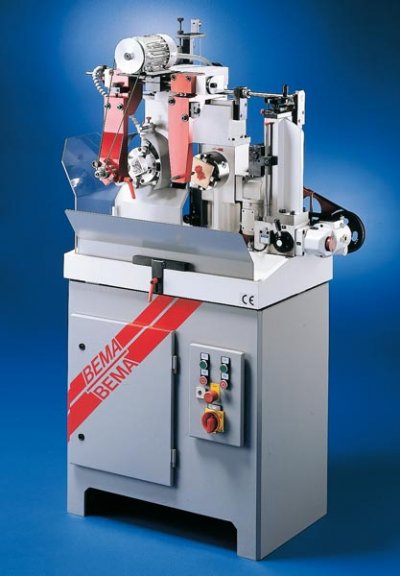

| Graviermaschine / Pantograf | BEMA System 3500 | – | – | – | Keltern-Ellmendingen |

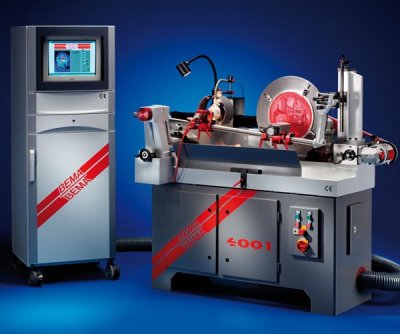

| Graviermaschine / Pantograf | BEMA System 4001 | – | Reduzierbereich 1:1,6 bis 1:100 | – | Keltern-Ellmendingen |
| Handhebel-Flachschleifmaschine | BEMA FSM 260 | – | Schleiflänge 260 mm, Schleifbreite 180 mm, Schleifhöhe 220 mm | – | Keltern-Ellmendingen |

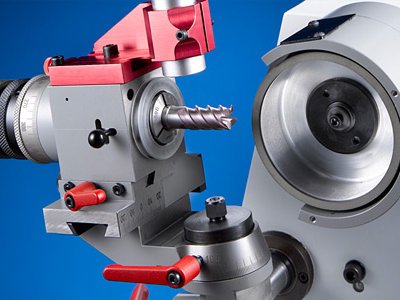

| Universal Stichelschleifmaschine | BEMA BEMA 2 | – | Spannbereich 1 bis 20 mm; max. Radius 20 mm; Topfscheibe Ø100 mm | – | Keltern-Ellmendingen |

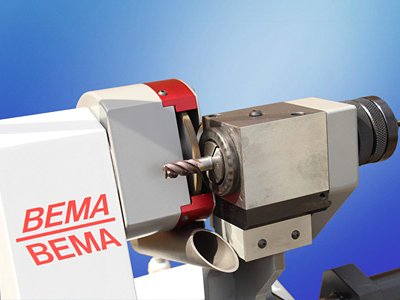

| Fräserschaft-Frei-Schleifmaschine | BEMA BEMA 3 | – | Spannbereich Ø1 bis Ø20 mm; Schleifscheibe Ø100x5 mm | – | Keltern-Ellmendingen |
| 5-Achs-Bearbeitungszentrum (CNC) | – | – | X 1300 mm / Y 710 mm / Z 710 mm | – | Keltern-Ellmendingen |
| CNC-Drehmaschine | – | – | Durchmesser 460 mm, Spitzenweite 1000 mm | – | Keltern-Ellmendingen |
| Konventionelle Drehmaschine | – | – | Durchmesser 400 mm, Spitzenweite 1000 mm | – | Keltern-Ellmendingen |
| Flachschleifmaschine | – | – | Magnet 150x300 mm; Magnet 200x550 mm | – | Keltern-Ellmendingen |
| 3-D Messmaschine | Zeiss | – | 800 x 600 x 400 mm | – | Keltern-Ellmendingen |
| Schweißgeräte (MAG und WIG) | – | – | – | – | Keltern-Ellmendingen |

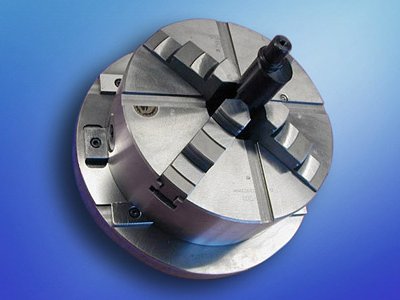

| Exzenterdrehfutter | BEMA EXB 4-200/50 | – | Vierbackenfutter Ø 200 mm, Flansch Größe 5 DIN 55027 | – | Keltern-Ellmendingen |

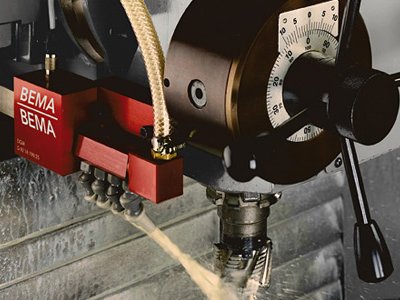

| Programmierbare Kühlmitteldüsen (Handling System) | BEMA P1/P2 (DGM G 92 16 199.5) | – | – | – | Keltern-Ellmendingen |

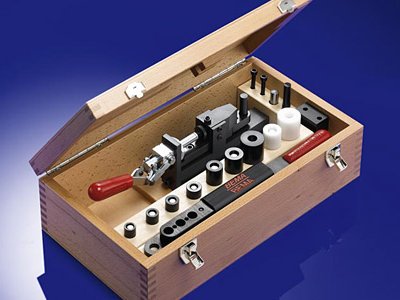

| Ringbiegevorrichtung | BEMA | – | Ringe Ø15-32 mm; Armreife bis Ø80 mm | – | Keltern-Ellmendingen |
Zusatzleistungen
Qualität
Die Qualitätssicherung erfolgt mit einer Zeiss-3-D-Messmaschine (Messraum 800 x 600 x 400 mm) einschließlich Prüfprotokoll.
| Nachweis | Keltern-Ellmendingen |
|---|---|
| 3-D-Messmaschine Zeiss mit Prüfprotokoll |
Historie
Graviermaschinen (Pantografen) werden seit über 50 Jahren kontinuierlich verbessert; Ersatzteile für Maschinen aus den 1940er Jahren werden weiterhin geliefert.
