Entwicklung und Fertigung von CNC-Aggregaten, Winkelköpfen, Motorspindeln und Werkzeugsystemen für Metall-, Holz- und Verbundwerkstoffbearbeitung.
BENZ GmbH Werkzeugsysteme
Gengenbach, DE · Conover, NC, USA · Grand Rapids, MI, USANeu auf Amplifa
Über BENZ Tooling
BENZ Tooling (BENZ GmbH Werkzeugsysteme) mit Sitz in Gengenbach entwickelt und fertigt Werkzeugsysteme und CNC-Aggregate für die Zerspanung. Das Sortiment umfasst Winkelköpfe von kompakten bis XXL-Ausführungen, 5-Achs-Köpfe (kartesisch und kardanisch, 9 bis 35 kW), Motorspindeln in Luft- und Wasserkühlung, Mehrspindelköpfe, Stoßaggregate (BENZ LinTec), angetriebene Werkzeuge für Drehzentren, Schnelllaufspindeln (BENZ Speeder bis 40.000 1/min, BENZ Jet), das rotierende Werkzeugträgersystem BENZ HYBRIX sowie Systemkomponenten wie NC-Rotationsachsen und medienführende Rotationsdurchführungen. Neben der Metallbearbeitung bietet das Product Center WOOD Aggregate für Bohren, Fräsen, Sägen, Nutzen, Schleifen, Schneiden, Stößeln und Bürsten an Holz, Verbundwerkstoffen, Kunststoffen und Aluminium. Gefertigt wird in Serienkomponenten, modularen Baukästen und kundenindividuellen Sonderaggregaten wie MULTI V21 und CATENO S. Kunden stammen aus Automobilindustrie, Elektromobilität, Luft- und Raumfahrt, Windkraft, Maschinenbau, Leichtbau, Medizintechnik, Holzbearbeitung und Möbelindustrie, darunter Bugatti, DMG Mori und Stöber Antriebstechnik. Ergänzt wird das Angebot durch Entwicklungspartnerschaft von der Ideenfindung bis zur Maschinenabnahme sowie einen weltweiten Service mit Reparatur, Motorspindelservice, Ersatzteilmanagement und Vorbeugender Wartung. Das Unternehmen mit rund 300 Mitarbeitenden gehört seit 2019 zur HOMAG-Gruppe des DÜRR-Konzerns und liefert in mehr als 30 Länder.
- Standort
- Gengenbach
- Verfahren
- Winkelköpfe für Fräsen, Bohren, Senken, Gewinden, 5-Achs-Bearbeitung (5-Achs-Köpfe), Mehrspindelköpfe (parallele Mehrfachbearbeitung), Stoßen (Stoßaggregate BENZ LinTec), Angetriebene Werkzeuge für Drehzentren (Drehen, Fräsen, Bohren), Schnelllaufspindeln kühlmittelgetrieben (BENZ Jet) und mechanisch (BENZ Speeder, bis 40.000 1/min), Holzbearbeitung: Bohren, Fräsen, Sägen, Nutzen, Schleifen, Schneiden, Stößeln, Bürsten, Sägekettenaggregat CATENO S (Sägen großer Schnitttiefen)
- Werkstoffe
- Metall, Aluminium, Holz, Verbundwerkstoffe, Kunststoffe, Titan (additiv gefertigtes Titanbauteil, Kundenprojekt), Titan
- Gegründet
- 1946
- Mitarbeiter
- ca. 300
- Branchen
- Automobilindustrie, Elektromobilität, Luft- und Raumfahrt, Windkraft, Maschinenbau, Leichtbau
- 01
Entwicklungspartnerschaft von der Ideenfindung bis zur Maschinenabnahme
- 02
Konstruktion von Standardkomponenten, modularen Baukästen und Sonderaggregaten
- 03
Fertigung und Montage der Aggregate und Werkzeugsysteme
- 04
Prüfung und Maschinenabnahme
- 05
Weltweiter Vertrieb und Vor-Ort-Service
- 06
Reparatur, Motorspindelservice, Ersatzteilmanagement und vorbeugende Wartung
Werkstoffe & Bearbeitungsverfahren
Metall

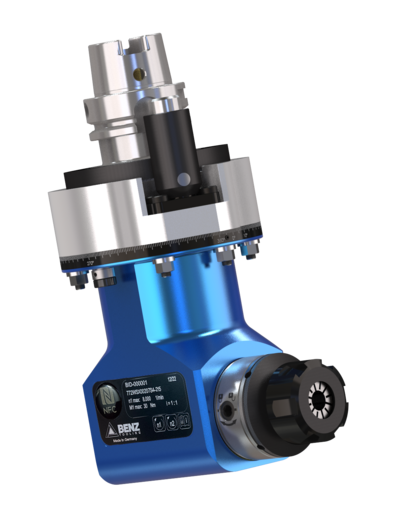

Grundwerkstoff für Winkelköpfe, Mehrspindelköpfe, Motorspindeln und angetriebene Werkzeuge in der Metallbearbeitung.
Aluminium
Bearbeitung großvolumiger Aluminiumprofile unter anderem mit Mehrspindelköpfen und Winkelköpfen mit Minimalmengenschmierung.
Holz

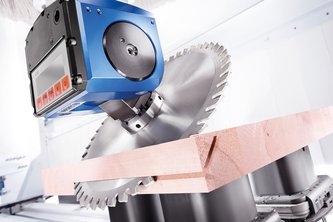

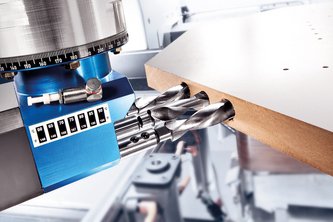

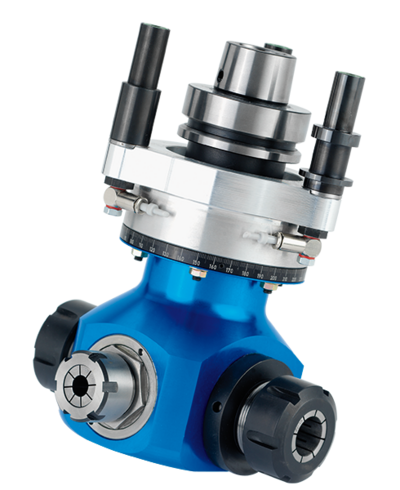

Werkstoff für das Product Center WOOD: Bohren, Fräsen, Sägen, Nutzen, Schleifen, Schneiden, Stößeln und Bürsten.
Verbundwerkstoffe
Bearbeitung mit Holz- und Metallaggregaten, insbesondere in Leichtbau- und Luft- und Raumfahrtanwendungen.
Kunststoffe
Bearbeitung mit Aggregaten aus dem Bereich Holz und Verbundwerkstoffe.
Titan
Additiv gefertigtes Titanbauteil (additiv gedruckter Bremssattel Bugatti Chiron), Bearbeitung im Kundenprojekt WGX Slim-Line.
Standorte
Gengenbach
DEHauptsitz und Fertigung (ONEnewBENZ Campus, Kinzigpark 3)
- Losgröße
- Serienkomponenten, modulare Baukästen, Sonderanfertigungen
- Werkstoffe
- Metall, Aluminium, Holz, Verbundwerkstoffe, Kunststoffe
- 5-Achs-Köpfe FK-09, FK-12, FK-15, FK-24, FK-35 (9–35 kW)
- Motorspindeln SL-11KH (luftgekühlt) und SW-24UN (wassergekühlt)
- Rotierendes Werkzeugträgersystem BENZ HYBRIX (S-1, S-2, C-1)
- Mehrspindelkopf MULTI V21 (Sonderaggregat)
- Sägekettenaggregat CATENO S
- Schnelllaufspindeln BENZ Speeder und BENZ Jet
Conover, NC
USMetal Division USA (Schenck USA Corp., Business Unit BENZ Tooling)
Grand Rapids, MI
USWood Division USA (BENZ Inc.)
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Winkelköpfe für Fräsen, Bohren, Senken, GewindenZerspanung | – | – | – | – | Metall, Verbundwerkstoffe |
| 5-Achs-Bearbeitung (5-Achs-Köpfe)Zerspanung | – | – | – | – | Metall, Holz, Verbundwerkstoffe, Leichtbaumaterialien |

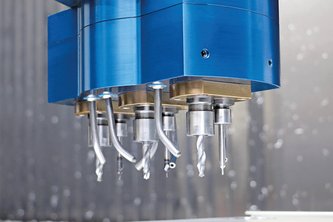

| Mehrspindelköpfe (parallele Mehrfachbearbeitung)Zerspanung | – | – | – | – | Aluminium, Metall |
| Stoßen (Stoßaggregate BENZ LinTec)Zerspanung | – | – | – | – | Werkstoffe mit hoher Zugfestigkeit |

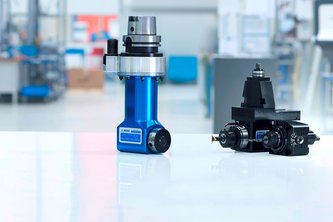

| Angetriebene Werkzeuge für Drehzentren (Drehen, Fräsen, Bohren)Zerspanung | – | – | – | – | Metall |
| Schnelllaufspindeln kühlmittelgetrieben (BENZ Jet) und mechanisch (BENZ Speeder, bis 40.000 1/min)Zerspanung | – | – | – | – | – |
| Holzbearbeitung: Bohren, Fräsen, Sägen, Nutzen, Schleifen, Schneiden, Stößeln, BürstenZerspanung | – | – | – | – | Holz, Verbundwerkstoffe, Kunststoffe, Aluminium |
| Sägekettenaggregat CATENO S (Sägen großer Schnitttiefen)Zerspanung | – | – | – | – | – |
| Fräsen sehr tiefer und flacher Taschen (CATENO F)Zerspanung | – | – | – | – | Holz |
| Schnellwechselsysteme Solidfix / CAPTO (Drehen, Fräsen, Bohren, bis 100 bar Kühlmitteldruck)Engineering | – | – | – | – | – |
| Motorspindel-Reparatur-Service, Wartung, Instandhaltung, ErsatzteilePrüfung | – | – | – | – | – |
12 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Kopf FK-09 (kartesisch/kardanisch) | BENZ Tooling FK-09-HSK63F / FK-09KK-HSKXX-BO | – | – | – | Gengenbach |
| 5-Achs-Kopf FK-12 | BENZ Tooling FK-12-HSK63F / FK-12KP-HSKXX-BO | – | 12 kW (15 kW), 24.000 rpm, 400 Nm | – | Gengenbach |
| 5-Achs-Kopf FK-15 | BENZ Tooling FK-15-HSK63F / FK-15GP-HSKXX-BO | – | 15 kW (19 kW), 24.000 rpm, 340 Nm | – | Gengenbach |
| 5-Achs-Kopf FK-24 | BENZ Tooling FK-24-HSK63A / FK-24GP-HSKXX-SM | – | 24 kW (32 kW), 20.000 rpm, 500 Nm | – | Gengenbach |
| 5-Achs-Kopf FK-35 | BENZ Tooling FK-35-HSK80E / FK-35GP-HSKXX-ST | – | 35 kW (43 kW), 12.000 rpm, 900 Nm | – | Gengenbach |
| Elektro-/Motorspindel (luftgekühlt) | BENZ Tooling SL-11KH-HSKF63-PN-XX | – | 11/13,2 kW, 11.850 rpm Nenndrehzahl, 24.000 rpm max, 8,9/10,7 Nm | – | Gengenbach |
| Motorspindel (wassergekühlt) | BENZ Tooling SW-24UN-HSKA63-PN-XX | – | 24/31,5 kW, 4.890 rpm, 20.000 rpm max, 46,9/61,1 Nm | – | Gengenbach |
| Rotierendes Werkzeugträgersystem (Magazin/Werkzeugrevolver) | BENZ Tooling BENZ HYBRIX (S-1, S-2, C-1) | – | – | – | Gengenbach |
| Mehrspindelkopf vertikal (Sonderaggregat) | BENZ Tooling MULTI V21 | – | – | – | Gengenbach |
| Sägekettenaggregat (Sonderaggregat) | BENZ Tooling CATENO S | – | – | – | Gengenbach |
| Mechanische Schnelllaufspindel bis 40.000 1/min (Übersetzung 1:5) | BENZ Tooling BENZ Speeder | – | – | – | Gengenbach |
| Kühlmittelgetriebene Schnelllaufspindel | BENZ Tooling BENZ Jet | – | – | – | Gengenbach |
Zusatzleistungen
Referenzkunden
Firmengeschichte
- 1946
Gründung der Firma BENZ durch Xaver Benz: landwirtschaftliche Produkte und Zeichnungsteile
- 1950er
Herstellung von Stellhülsen und Spannzeugen
- 1960er
Produktion von Pneumatikzylindern
- 1970er
Entwicklung von Steilkegelaufnahmen
- 1980er
Fertigung von CNC-Aggregaten, Winkelköpfen und Großbohrköpfen
- 1990er
Entwicklung spezieller Aggregate für die Holzbearbeitung, Gründung des Product Center WOOD
- 2000
Gründung der Tochtergesellschaft BENZ Inc. (USA)
- 2002
Gründung After-Sales Service und Einstieg in Mehrachstechnik (5-Achs-Bearbeitung)
- 2007
Einführung der HF-Spindeltechnologie
- 2009
Entwicklung der Stoßtechnologie BENZ LinTec
- 2015
Anbindung von Service-Stützpunkten in China und Indien
- 2017
Erste Industrie 4.0 Applikationen
- 2019
Integration in die HOMAG-Gruppe des DÜRR-Konzerns
- 2020
Erweiterung der Industrie 4.0 Applikationen um das Digitale Typenschild BENZ i.tag
- 2022
Nutzung der Infrastrukturen in Indien, China und den USA
- 2023
ONEnewBENZ: Spatenstich für das Neubauprojekt
- 2024
ONEnewBENZ: Richtfest für das neue Werk im Kinzigpark in Gengenbach
- 2025
ONEnewBENZ: Umzug des Firmenstandorts in den Kinzigpark, Gengenbach; 80 Jahre BENZ Tooling (1946–2026)
