Fertigung von Edelstahl-Spritzschutzmanschetten (Flange Guards) für Flanschverbindungen, inkl. DIN- und ANSI-Größen und Sonderanfertigungen.

BETEK Sicherheitstechnik GmbH

Waldstr. 77, 64846 Groß-ZimmernNeu auf Amplifa

DNV Type Approval TAP0000269 Rev. 1Zertifikat gültig bis 2030

HRB 88190, Amtsgericht DarmstadtHandelsregister

Edelstahl 1.4404, 0,5 mm WandstärkeWerkstoff

Bis 400 °C / 300 bar getestetTechnische Daten

DIN PN6–PN100, ANSI 150–600 lbsBaureihen

Über BETEK Sicherheitstechnik

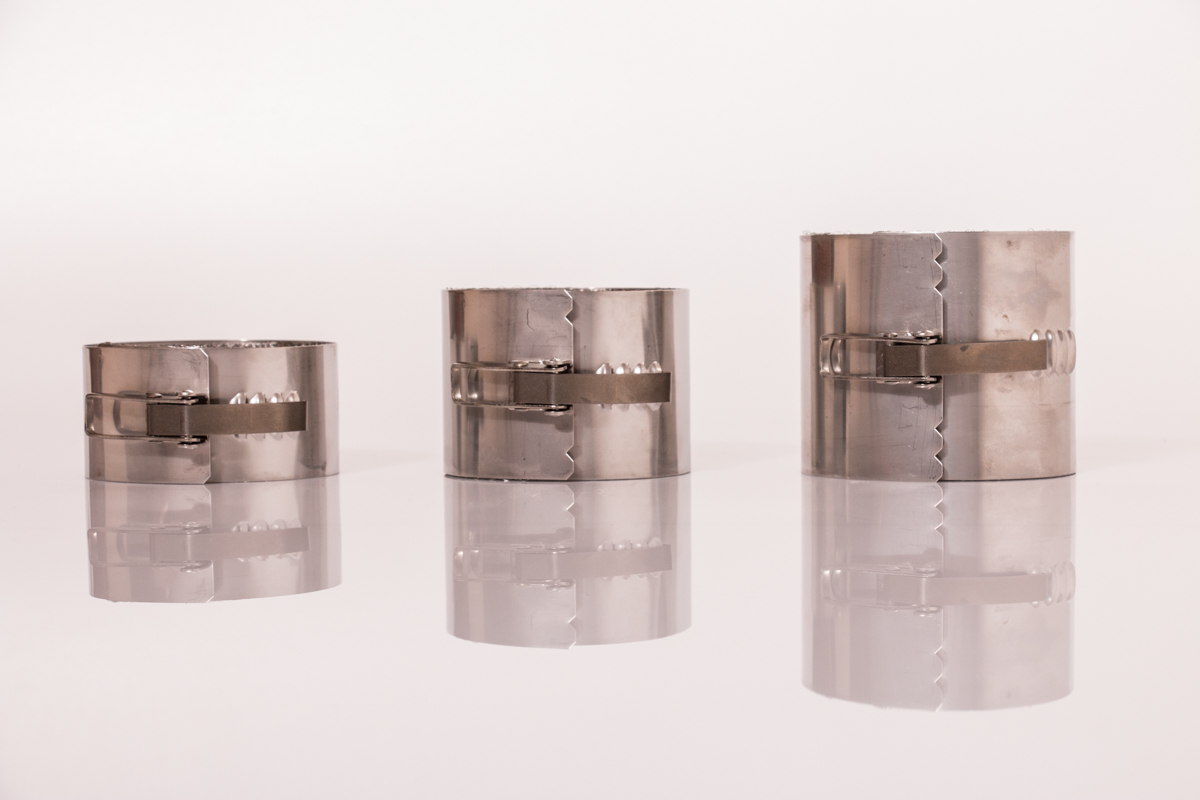

BETEK Sicherheitstechnik GmbH mit Sitz in Groß-Zimmern fertigt das Spritzschutzsystem SPRAY CONTROL – Edelstahl-Manschetten (Flange Guards), die um Flanschverbindungen montiert werden und bei Dichtungsversagen austretende Medien drucklos nach unten ableiten. Gefertigt wird aus rostfreiem Edelstahl 1.4404 (ASTM 316) mit 0,5 mm Wandstärke; der Verschluss besteht aus 1.4404, die Feder aus 1.4310. Im Gegensatz zu Kunststoff-Manschetten versprödet der Edelstahl nicht; der Einsatz ist bis 400 °C Dauerbelastung und UV-beständig möglich. Die Manschetten verfügen über ein innenliegendes Dekompressions-Netz und einen Bügelverschluss für schnelle Montage. Das Programm umfasst Größen nach DIN (PN6 bis PN100) und ANSI (150–600 lbs) sowie Sonderanfertigungen für andere Durchmesser sowie viereckige und ovale Flansche. Eine Variante mit Potentialausgleich ist für Ex-Zonen zugelassen. Abnehmer sind die Chemie- und Petrochemie-Industrie, der Anlagenbau sowie die maritime Branche (SOLAS/DNV).

Standort: Groß-Zimmern
Verfahren: Spritzschutzring / Flanschspritzschutz (Flange Guard) SPRAY CONTROL - Fertigung nach, Spritzschutz Manschette mit innenliegendem Dekompressions-Netz, Bügelverschluss, Potentialausgleich, Spritzschutzring SPRAY CONTROL DIN (Größen nach DIN, PN6 bis PN100), Spritzschutzring SPRAY CONTROL ANSI, Spritzschutz SPRAY CONTROL Textile (Ramco Safetyshields), Sonderanfertigungen für nicht-standardkonforme Durchmesser sowie viereckige und ovale Flansche, Fertigung aus Edelstahl 1.4404 / ASTM 316 mit innenliegendem Netz, ATEX-Variante mit Potentialausgleich / Erdungsanschluss
Werkstoffe: Edelstahl 1.4404, Edelstahl ASTM 316, Edelstahl 1.4310 (Feder), Edelstahl 1.4404 / ASTM 316, Edelstahl 1.4310
Zertifikate: DNV Type Approval Certificate (SOLAS 74, Reg. II-2/4-2.2.5.3), TÜV-Hessen-Freigabe Zündgefahren-Bewertung Ex-Zonen 1, 2, 21, 22 (Spray Control, DNV Type Approval (SOLAS 74, Reg. II-2/4-2.2.5.3), TÜV Hessen Freigabe Ex-Zonen 1, 2, 21, 22
Branchen: Chemie, Petrochemie, Schiffbau / Maritime Anlagen (SOLAS/DNV), Anlagenbau / Explosionsgefährdete Bereiche (ATEX)

01
Fertigung der Manschette aus Edelstahl 1.4404 (0,5 mm Wandstärke)
02
Einarbeiten des innenliegenden Dekompressions-Netzes
03
Montage von Bügelverschluss (1.4404) und Feder (1.4310)
04
Optional: Potentialausgleich / Erdungsanschluss für Ex-Zonen
05
Prüfung nach Kundenspezifikation (DIN/ANSI bzw. Sonderform)

Werkstoffe

1.4404

Edelstahl 1.4404 / ASTM 316

Hauptwerkstoff der Spritzschutzmanschetten, beständig gegen Öle, Chemikalien und UV-Einwirkung, nicht verspröidend.

1.4310

Edelstahl 1.4310

Werkstoff der Feder im Bügelverschluss.

Standort

Groß-Zimmern

Fertigung und Vertrieb (Hauptsitz)

Losgröße: Sonderanfertigungen nach Kundenspezifikation; Standardgrößen DIN/ANSI
Werkstoffe: Edelstahl 1.4404 (ASTM 316), Edelstahl 1.4310

Bauteile

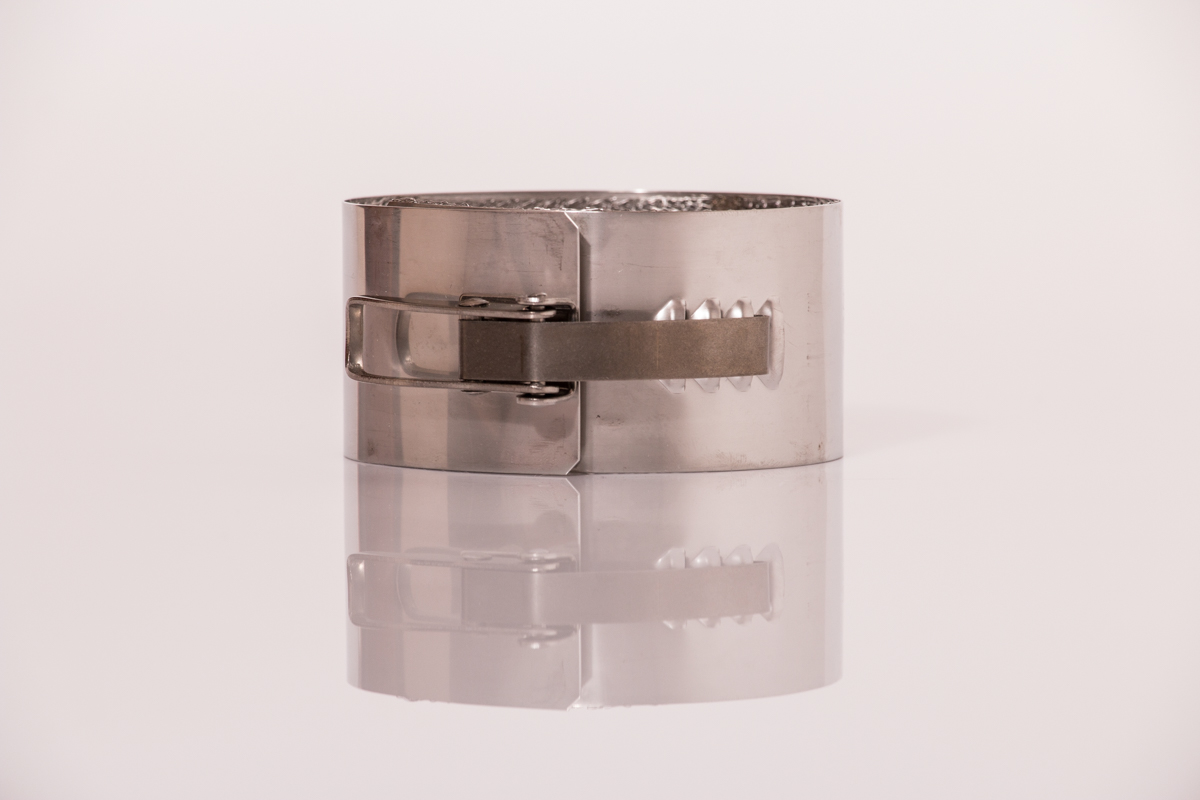

**Spritzschutzring SPRAY CONTROL (Flange Guard)**Edelstahl 1.4404 · Chemie/Petrochemie

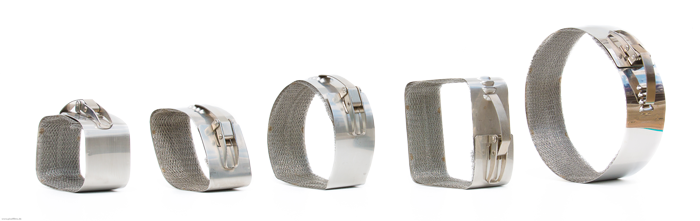

**Spritzschutz an Flanschverbindung**Edelstahl-Manschette · Anlagenbau

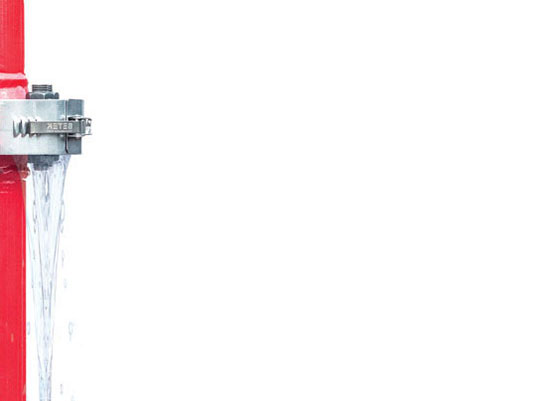

**Rohrleitung mit montiertem Spray Control**Spritzschutz · Prozessindustrie

Einblicke in die Fertigung

Spray Control Spritzschutz für Flanschverbindungen

Branchen

ChemiePetrochemieSchiffbau / Maritime Anlagen (SOLAS/DNV)Anlagenbau / Explosionsgefährdete Bereiche (ATEX)

Verfahren & technische Grenzen

Verfahren	Toleranz	Max. Bauteil	Gewicht	Losgröße	Werkstoffe
Spritzschutzring / Flanschspritzschutz (Flange Guard) SPRAY CONTROL - Fertigung nachFügen	–	–	–	–	Edelstahl 1.4404 (ASTM 316), Edelstahl 1.4310 (Feder)
Spritzschutz Manschette mit innenliegendem Dekompressions-Netz, Bügelverschluss, PotentialausgleichMontage	–	DN 300	–	–	Edelstahl 1.4404 (ASTM 316), Wandstärke 0,5 mm

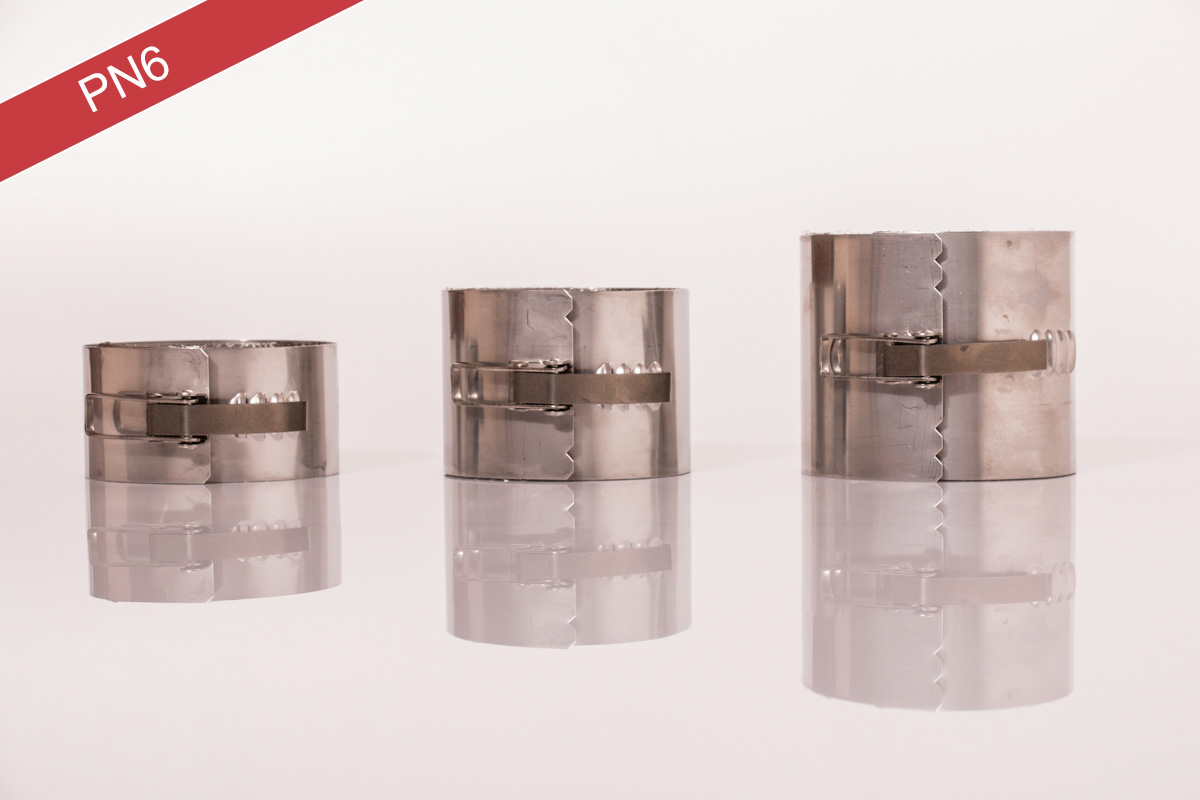

Spritzschutzring SPRAY CONTROL DIN (Größen nach DIN, PN6 bis PN100)Fügen	–	–	–	–	Edelstahl 1.4404
Spritzschutzring SPRAY CONTROL ANSIFügen	–	–	–	–	Edelstahl 1.4404
Spritzschutz SPRAY CONTROL Textile (Ramco Safetyshields)Fügen	–	–	–	–	–

Zusatzleistungen

Sonderanfertigungen für nicht-standardkonforme Durchmesser sowie viereckige und ovale FlanscheFertigung aus Edelstahl 1.4404 / ASTM 316 mit innenliegendem NetzATEX-Variante mit Potentialausgleich / ErdungsanschlussAngebotsanfrage nach Spezifikation

Qualität & Zertifizierung

SPRAY Control wurde im Umweltsimulationslabor TREO Hamburg bei 100, 200 und 300 bar über je 10 Minuten ohne Verschleiß, Verformung oder Defekte geprüft. Das System ist DNV-Type-Approval-zertifiziert (SOLAS 74, Reg. II-2/4-2.2.5.3, TAP0000269 Rev. 1, gültig bis 2030) und die Variante mit Potentialausgleich wurde vom TÜV Hessen für Ex-Zonen 1, 2, 21 und 22 freigegeben.

Nachweis	Groß-Zimmern
DNV Type Approval (SOLAS 74, Reg. II-2/4-2.2.5.3)
TÜV Hessen Freigabe Ex-Zonen 1, 2, 21, 22

Historie

2020
Type Approval Application bei DNV; Assessment Report vom 06.10.2020.
2025
DNV Type Approval Renewal (TAP0000269 Rev. 1) am 28.11.2025 ausgestellt, gültig bis 27.11.2030.
