Betonfertigteile: Rastersteine, Elementdecken, Schutzräume und Gartenbauprodukte aus Südwestfalen
Betonwerk Theodor Pieper GmbH & Co KG
Schmallenberg-Dorlar (Alte Landstraße 3-5)Neu auf Amplifa
Betonwerk Pieper – Fertigteile aus Beton seit 1911
Das Betonwerk Pieper ist ein familiengeführtes Traditionsunternehmen in Schmallenberg-Dorlar in Südwestfalen, das seit 1911 Bauprodukte aus Beton fertigt und heute in der fünften Generation betrieben wird. Das Produktspektrum umfasst Rastersteine (Tobiraster, Bruchstein- und Spalt-Optik, Colemanit-Ausführung), Elementdeckenplatten, Schalungssteine, bewehrte L-Steine (Winkelstützen), Pieper-Platten, Rasengittersteine, Schwerbetonsteine, Filtersteine, Stufen, Böschungsringe, Trockenmauer-Systeme, Silowand-Platten und Treckergewichte. Gefertigt wird in mehreren Produktionshallen auf einem rund 15.000 m² großen Betriebsgelände; Bewehrung und Gitterträger werden im Werk eingearbeitet, die Fertigung erfolgt unter ständiger Qualitätsüberwachung durch Güteschutz Beton NRW. Zu den Anwendungen zählen Hoch- und Tiefbau, Garten- und Landschaftsbau, Landwirtschaft sowie sicherheitsrelevante Bereiche wie modulare Schutzräume, Sicherheitsbarrieren und eine Spezialbetonmischung mit Colemanit-Boraten zur Neutronenabschirmung für das Aachen Institute for Nuclear Training GmbH (AinT). Die Auslieferung erfolgt termingerecht mit firmeneigenen LKW, bei Elementdecken inklusive Verlegeplan und Montageunterstützung.
- Standort
- Schmallenberg-Dorlar
- Verfahren

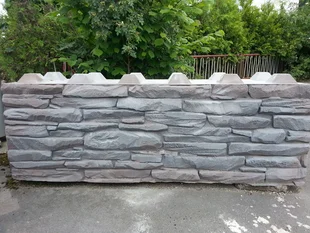

- Herstellung von Betonblocksteinen/Rastersteinen (Tobiraster, Bruchstein-Optik, Spalt-Optik,, Herstellung von Elementdeckenplatten (Fertigteilplatten mit unterer Stahlbewehrung und, Herstellung von Schalungssteinen (verlorene Schalung, Wandstärken 17,5/25/30 cm), Herstellung von Pieper-Platten (bewehrte Großplatten, auch Schiefer-Optik), Herstellung von Schwerbetonsteinen/Hohlblocksteinen aus Splittbeton Hbn, Herstellung von Filtersteinen aus haufwerksporigem Beton (Dränsteine), Herstellung von Winkelstützen/L-Steinen (bewehrt, Lastfall 5, Höhen 55–305 cm), Herstellung von Rasengittersteinen
- Werkstoffe
- Beton C35/45, Beton C20/25 (Füllbeton, Körnung 0-16/0-32 mm), Splittbeton (Schwerbeton) Hbn 4/6/12, Haufwerksporiger Beton (Drän-/Filtersteine), Betonmischung mit Colemanit-Boraten, Stahl (Bewehrung, Gitterträger), Stahl HEB 160 (Träger), Stahlplatten 20 mm, Gewindestangen M30, Mörtel (für Mörtelbett)
- Zertifikate
- Güteschutz Beton NRW / Beton- und Fertigteilwerke e.V. — Mitglied seit, Übereinstimmungszertifikat 6.0 (DIN EN 206-1, DIN 1045-2), Übereinstimmungszertifikat 6.1.1 (DIN 1045-4, tragende Fertigteile Stahlbeton), Zertifikat 6.30 (VVTB, Verwendbarkeit in Bauwerken), Zertifikat 6.57 werkseigene Produktionskontrolle (EN 13747, Deckenplatten mit, Zertifikat 8.1 werkseigene Produktionskontrolle (EN 771-3, Mauersteine aus, Produktzertifikat 8.1.3 (DIN V 18153-100), Produktzertifikat 8.14 / Lizenz CertStone (Z-17.13-1270), Produktzertifikat 9.1 (DIN EN 13198, Straßenmöbel/Gartengestaltung), Produktzertifikat 2.3 (BDB-Güterichtlinie Dränsteine), Zertifikat 6.65 (EN 15258, Stützwandelemente), Güteschutz Beton NRW (Mitglied seit 1952), ÜZ 6.0 (DIN EN 206-1/DIN 1045-2), ÜZ 6.1.1 (DIN 1045-4, tragende Fertigteile), Zertifikat 6.57 (EN 13747, Deckenplatten), Zertifikat 8.1 (EN 771-3, Mauersteine), Produktzertifikat 8.14/CertStone (Z-17.13-1270), Produktzertifikat 9.1 (DIN EN 13198), Produktzertifikat 2.3 (Dränsteine BDB)
- Gegründet
- 1911
- Mitarbeiter
- 40 (Stand 1977)
- Branchen
- Bau (Hoch-, Tief-, GaLa-Bau), Landwirtschaft, Kritische Infrastruktur/Sicherheit, Kernforschung/Ausbildung, Kommunen/öffentliche Einrichtungen, Logistik/Lager
- 01
Beratung und Planung (z. B. Schutzraum, Verlegeplan)
- 02
Bewehrungs- und Gitterträgerfertigung
- 03
Betonmischung (u. a. Spezialmischung mit Colemanit-Boraten)
- 04
Vorfertigung der Betonerzeugnisse in mehreren Produktionshallen
- 05
Qualitätsüberwachung (Güteschutz Beton NRW)
- 06
Lagerung (4.000 m² Lagerfläche)
- 07
Lieferung mit firmeneigenen LKW
- 08
Montageunterstützung/Verlegung (z. B. Elementdecken mit Verlegetraverse)
Betonrezepturen und Verfahren
Beton C35/45
Hochwertiger Beton für Rastersteine, Schutzräume und tragende Konstruktionen.
Beton C20/25
Füllbeton (Körnung 0-16/0-32 mm) für Schalungssteine und Fundamente.
Splittbeton Hbn 4/6/12 (Schwerbeton)
Schwerbeton nach DIN 18153 für Hohlblock- und Schwerbetonsteine mit gutem Schall- und Brandschutz.
Haufwerksporiger Beton
Material für Filter- und Dränsteine zur Wasserableitung.
Betonmischung mit Colemanit-Boraten
Hightech-Betonrezeptur zur Abschirmung von Neutronen, u. a. im Laboraufbau der AinT.
Stahl (Bewehrung, Gitterträger)
Untere Stahlbewehrung und Gitterträger für Elementdeckenplatten und bewehrte L-Steine.
Stahl HEB 160, Stahlplatten 20 mm, Gewindestangen M30
Stahlbauteile zur Verspannung und Stabilisierung modularer Schutzräume.
Mörtel
Mörtel für das Mörtelbett beim Versetzen von Schalungssteinen.
Standort
Schmallenberg-Dorlar
DEHauptsitz, Produktion, Vertrieb
- Stückgewicht / Größe
- bis 1,55 t pro Bauteil (z. B. Pieper-Platte, Rastersteine)
- Losgröße
- Prototypen und individuelle Maßanfertigung bis Serie
- Werkstoffe
- Beton (C35/45, C20/25, Splittbeton Hbn, haufwerksporiger Beton, Colemanit-Beton), Stahl
- Produktionshallen (1.600 m², 1.000 m², 900 m²)
- Lagerflächen (4.000 m²)
- Firmeneigene LKW
- Verlegetraverse/Ausgleichsgehänge (Hebezeug für Elementplatten)
- Forstbetrieb (seit 2007)
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Betonblocksteinen/Rastersteinen (Tobiraster, Bruchstein-Optik, Spalt-Optik,Guss | – | 180 cm × 60 cm × 80 cm | 0,30 to – 1,55 to | – | Beton C35/45, Beton mit Colemanit-Boraten, Qualitätsbeton |
| Herstellung von Elementdeckenplatten (Fertigteilplatten mit unterer Stahlbewehrung undGuss | schalungsglatte, nahezu porenfreie | – | – | – | Stahlbeton, Qualitätsbeton |
| Herstellung von Schalungssteinen (verlorene Schalung, Wandstärken 17,5/25/30 cm)Guss | – | 49,5 cm × 30 cm × 20 cm | ca. 16 kg – ca. 22 kg | – | Normalbeton, Schwimmmbadbeton (Füllbeton C20/25) |
| Herstellung von Pieper-Platten (bewehrte Großplatten, auch Schiefer-Optik)Guss | – | 200 cm × 200 cm × 16 cm | 1,55 t | – | güteüberwachter Qualitätsbeton (bewehrt) |
| Herstellung von Schwerbetonsteinen/Hohlblocksteinen aus Splittbeton HbnGuss | – | 495 mm × 360 mm × 238 mm | – | – | Splittbeton Hbn |
| Herstellung von Filtersteinen aus haufwerksporigem Beton (Dränsteine)Guss | – | – | 13 kg/Stück | – | haufwerksporiger Beton |

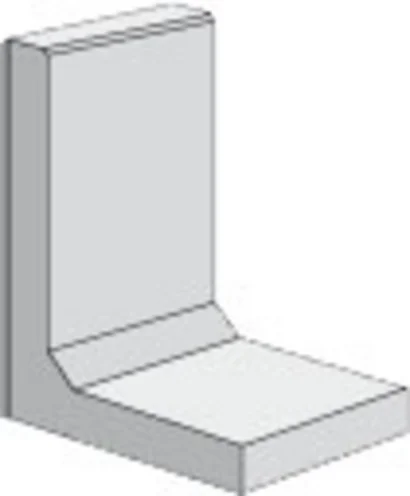

| Herstellung von Winkelstützen/L-Steinen (bewehrt, Lastfall 5, Höhen 55–305 cm)Guss | ~2-5 cm | 305 cm (Höhe) × 100 cm | 1750 kg | – | Stahlbeton |
| Herstellung von RasengittersteinenGuss | – | 60 cm × 40 cm × 8 cm | ca. 35 kg | – | Beton |
| Herstellung von Stufen, Treppen und Raster-TreppenGuss | maßhaltig | – | – | – | Beton |
| Herstellung von Böschungs-/Pflanzringen, Mini-Ringen, Pi-Wall, Wellflor, Pi-Rechteck-PflanzsteinenGuss | – | 60x40 cm × 25 cm | – | – | Beton |
| Herstellung von Trockenmauer-Systemen (Pi-Bossen-Mauersteine, Pi-Bossen Block, Pi-Sandstein-Bossen)Guss | – | – | – | – | Beton |
| Herstellung von Silowand-Platten (Nutzhöhen 200/250/300 cm, Längen 1,50 m/2,40 m/3,00 m)Guss | – | 3,00 m × 300 cm | – | – | Stahlbeton, Beton nach DIN 1045-1:2008-08 |
| Herstellung von Treckergewichten (Frontgewichte, kombinierbar mit Tobi-Rastersteinen bis 3 to)Guss | – | 180 cm × 60 cm × 60 cm | 1,04 to – 1,55 to | – | Qualitätsbeton |
| Errichtung modularer Schutzräume aus Beton-Rastersteinen (Klemmbausteinprinzip, inkl. Deckensystem,Montage | – | rund 43,52 m² Innenfläche | – | – | Beton C35/45, Stahl (HEB 160, Stahlplatten, Gewindestangen M30) |
| Herstellung von Shelterall®-Rundbogenhallen auf Pieper-Rasterstein-BasisGuss | – | – | – | – | Beton |
| Lärmschutzwände, Stützwände, Schwimmbadbau mit Schalungssteinen (DIN 11622-22/Mauern)Guss | – | 3,05 m (freistehende Mauerhöhe mit 30er | – | – | Beton, Mörtel nach DIN V 18580 |
| Lieferung/Verlegung von Elementdeckenplatten (Maßanfertigung, Verlegung mit Kran undMontage | – | – | – | – | Stahlbeton |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Fertigteilwerk / Produktionshalle | – | – | 1.000 m² Produktionshalle (2015), 1.600 m² (2006), 900 m² (1998) | – | Schmallenberg-Dorlar |
| LKW (firmeneigene Fuhrpark für termingerechte Lieferung) | – | – | – | – | Schmallenberg-Dorlar |
| Verlegetraverse / Ausgleichsgehänge (Hebezeug für Elementplatten) | – | – | – | – | Schmallenberg-Dorlar |
| Forstbetrieb | – | – | – | 2007 | Schmallenberg-Dorlar |
Zusatzleistungen
Referenzkunden
Güteüberwachung und Zertifikate

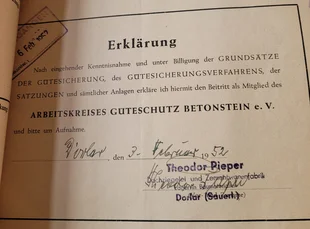

Alle Erzeugnisse werden unter ständiger Qualitätsüberwachung durch Güteschutz Beton NRW Beton- und Fertigteilwerke e.V. gefertigt; das Unternehmen ist Mitglied des Güteschutzes seit 01.01.1952 und verfügt über Übereinstimmungs- und Produktzertifikate nach DIN EN 206-1, DIN 1045-4, EN 13747, EN 771-3, EN 15258 und DIN EN 13198.
| Nachweis | Schmallenberg-Dorlar |
|---|---|
| Güteschutz Beton NRW (Mitglied seit 1952) | |
| ÜZ 6.0 (DIN EN 206-1/DIN 1045-2) | |
| ÜZ 6.1.1 (DIN 1045-4, tragende Fertigteile) | |
| Zertifikat 6.57 (EN 13747, Deckenplatten) | |
| Zertifikat 8.1 (EN 771-3, Mauersteine) | |
| Produktzertifikat 8.14/CertStone (Z-17.13-1270) | |
| Zertifikat 6.65 (EN 15258, Stützwandelemente) | |
| Produktzertifikat 9.1 (DIN EN 13198) | |
| Produktzertifikat 2.3 (Dränsteine BDB) |
