Hochpräzise CNC-Dreh-, Fräs- und Schleifteile sowie Baugruppen für Medizintechnik, Luftfahrt und Maschinenbau
BEUTTER Präzisions-Komponenten GmbH & Co. KG
Rosenfeld · Geislingen · Hrádek (CZ)Neu auf Amplifa
Über BEUTTER

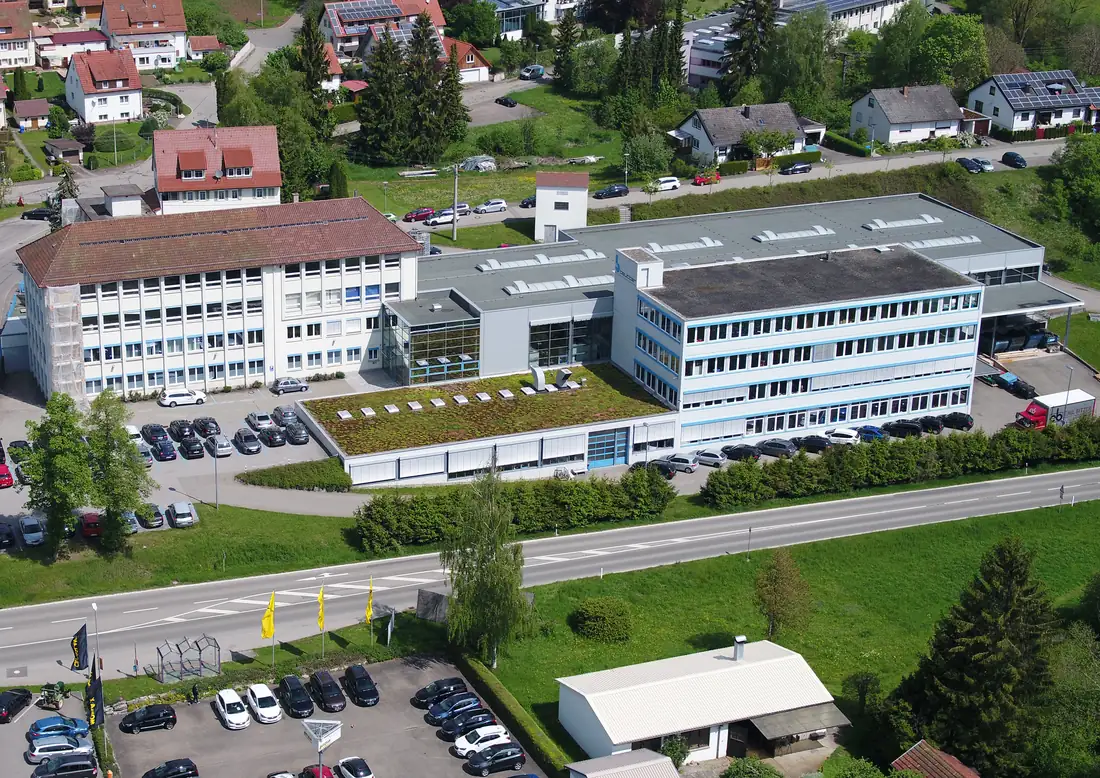

BEUTTER wurde 1909 von Wilhelm (Jakob) Beutter als Uhrenfabrik in Pforzheim gegründet und ist seit 1945 in Rosenfeld (Baden-Württemberg) ansässig. Das Familienunternehmen in vierter Generation beschäftigt rund 160 Mitarbeitende und fertigt hochpräzise CNC-Dreh-, Fräs- und Schleifteile sowie einbaufertige Baugruppen mit Durchmessern von unter 1 mm bis 120 mm in Losgrößen von 20 bis 5.000 Stück. Die Prozesskette umfasst Entwicklung mit DFM-Beratung, CNC-Langdrehen mit bis zu 13 Achsen, 4- und 5-Achs-Fräsen, Schleifen, Honen, Tieflochbohren, Wärmebehandlung, Teilereinigung sowie Montage bis hin zum Reinraum ISO Klasse 7. Bearbeitet werden über 700 Werkstoffe, darunter Titan, Inconel, Implantatstähle, PEEK und Nitinol, mit lückenloser Chargenrückverfolgbarkeit und 100 %-Kontrolle im klimatisierten Messlabor. Kunden stammen aus Medizintechnik, Luft- und Raumfahrt, Halbleiter- und Vakuumtechnik sowie dem Maschinen- und Anlagenbau. Neben dem Hauptsitz Rosenfeld unterhält BEUTTER ein Materiallager in Geislingen und seit 2022 einen Fertigungsstandort in Hrádek (Tschechien).
- Standort
- Rosenfeld
- Verfahren
- 11/13-Achs-Langdrehen (CNC-Langdrehzentren), 4- und 8-Achsen-CNC-Langdrehen (CITIZEN), CNC-Hochgenauigkeits-Drehen inkl. Hartdrehen, CNC-Kurzdrehen (TRAUB TNX 65), 4- und 5-Achs-CNC-Fräsen, Außenrund-Schleifen, Spitzenlos-Schleifen, Innen- und Exzenterschleifen
- Werkstoffe
- V4A, 17-4PH, Titan, Titan Grade 5 (ELI), Inconel, Hastelloy, Molybdän, Tantal
- Zertifikate
- ISO 9001:2015, EN ISO 13485:2016, EN 9100:2018 (tech. gleichwertig AS9100D), Umstempelung Druckgeräterichtlinie 2014/68/EU / AD2000-Merkblatt HP0, Rolls-Royce Approval (Precision Machining, Fasteners, Washers & Gaskets), ISO 14644 (Reinraum Klasse 7), ISO 13485:2016 (inkl. Risikoklasse III), EN 9100:2018 (AS9100D), ISO 14644 Reinraum Klasse 7, Druckgeräterichtlinie 2014/68/EU / AD2000 HP0
- Gegründet
- 1909
- Mitarbeiter
- 160
- Branchen
- Medizintechnik, Luft- und Raumfahrt (Aerospace & Defence), Halbleiter- und Vakuumtechnik, Maschinen- und Anlagenbau, Medical Technology, Aerospace & Defence
- 01
Werkstoffberatung und Beschaffung inkl. Werkstoffzeugnissen (EN 10204 3.1)
- 02

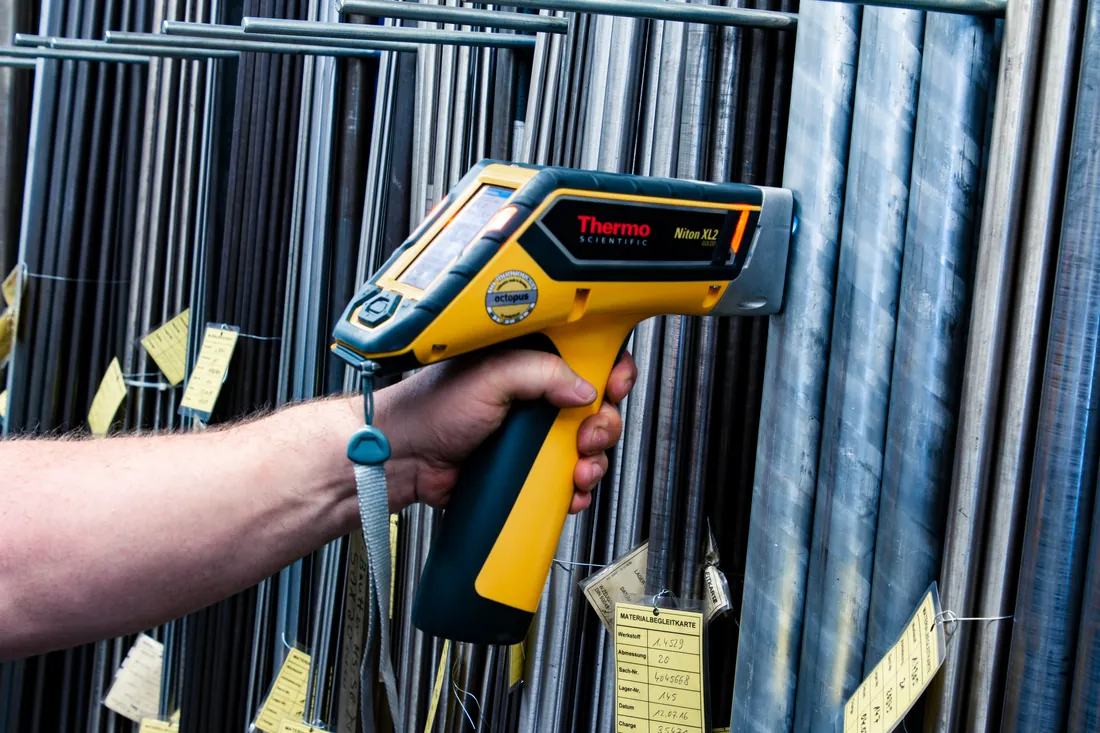

Wareneingangsprüfung jeder Charge per Röntgenfluoreszenz-Analyse (RFA)
- 03

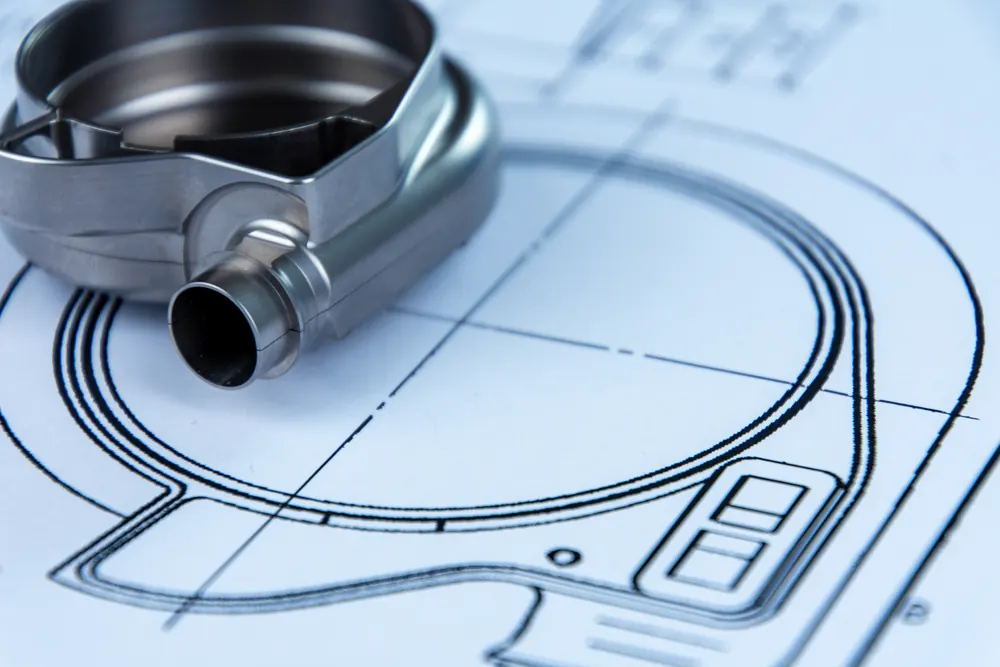

Entwicklung, DFM-Analyse und Prototypenbau
- 04
Arbeitsvorbereitung und CNC-Programmierung
- 05
CNC-Zerspanung (Langdrehen, Kurzdrehen, Futterdrehen, Fräsen)
- 06
Schleifen, Honen, Läppen, Tieflochbohren
- 07
Wärmebehandlung (Kammerofen, Luftumwälzofen)
- 08
Gleitschleifen und Strahlen
- 09
Teilereinigung (wässrig/organisch, Ultraschall)
- 10
Montage zu Baugruppen, auch im Reinraum ISO Klasse 7
- 11
100 %-Kontrolle im klimatisierten Messlabor
- 12
Verpacken im Reinraum und Logistik (Rahmenaufträge, Kanban, Konsignationslager,
Standorte

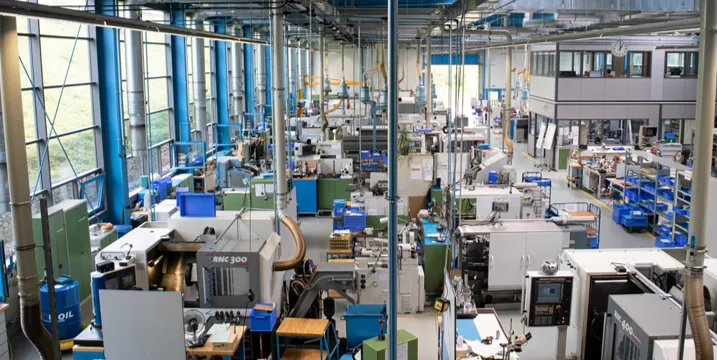

Rosenfeld
DEHauptsitz / Fertigung
- Stückgewicht / Größe
- Ø < 1 mm bis 120 mm
- Losgröße
- 20 – 5.000 Stück, Prototypen
- Werkstoffe
- Titan, Edelstahl (V4A), 17-4PH, Implantatstahl 1.4441, Inconel, Hastelloy, PEEK u. a.

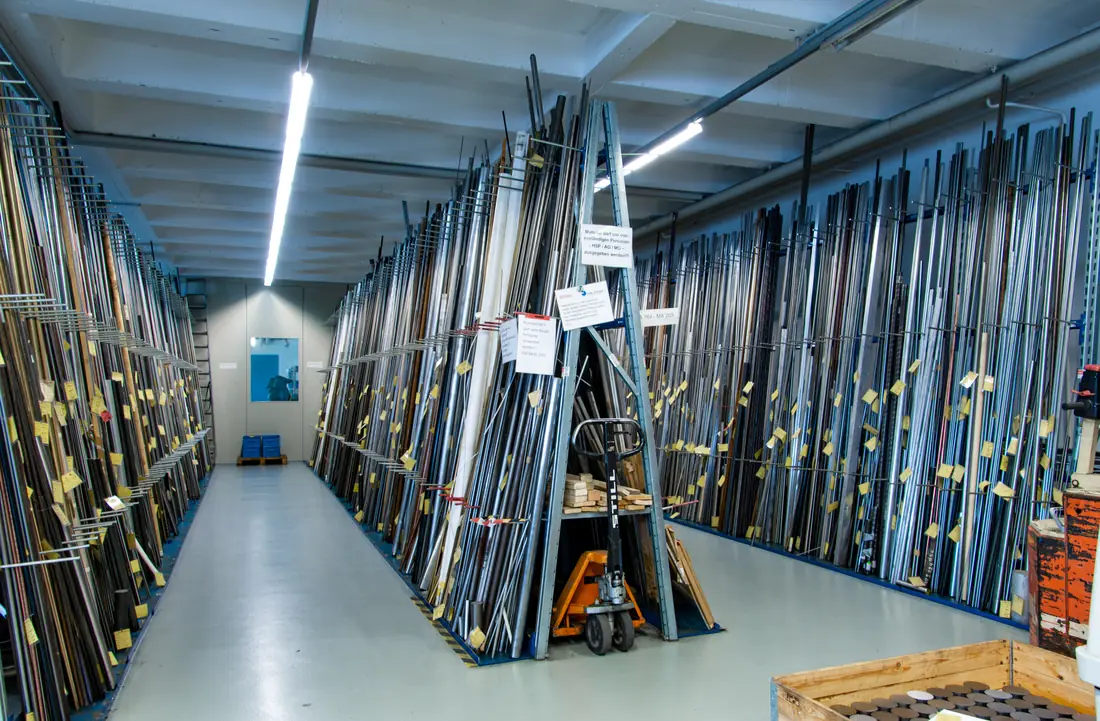

Geislingen
DEMateriallager und Teilbereiche der Fertigung
- Werkstoffe
- Über 700 Werkstoffe als Stangenmaterial (6.500 Materialpositionen)
Hrádek
CZFertigungsstandort

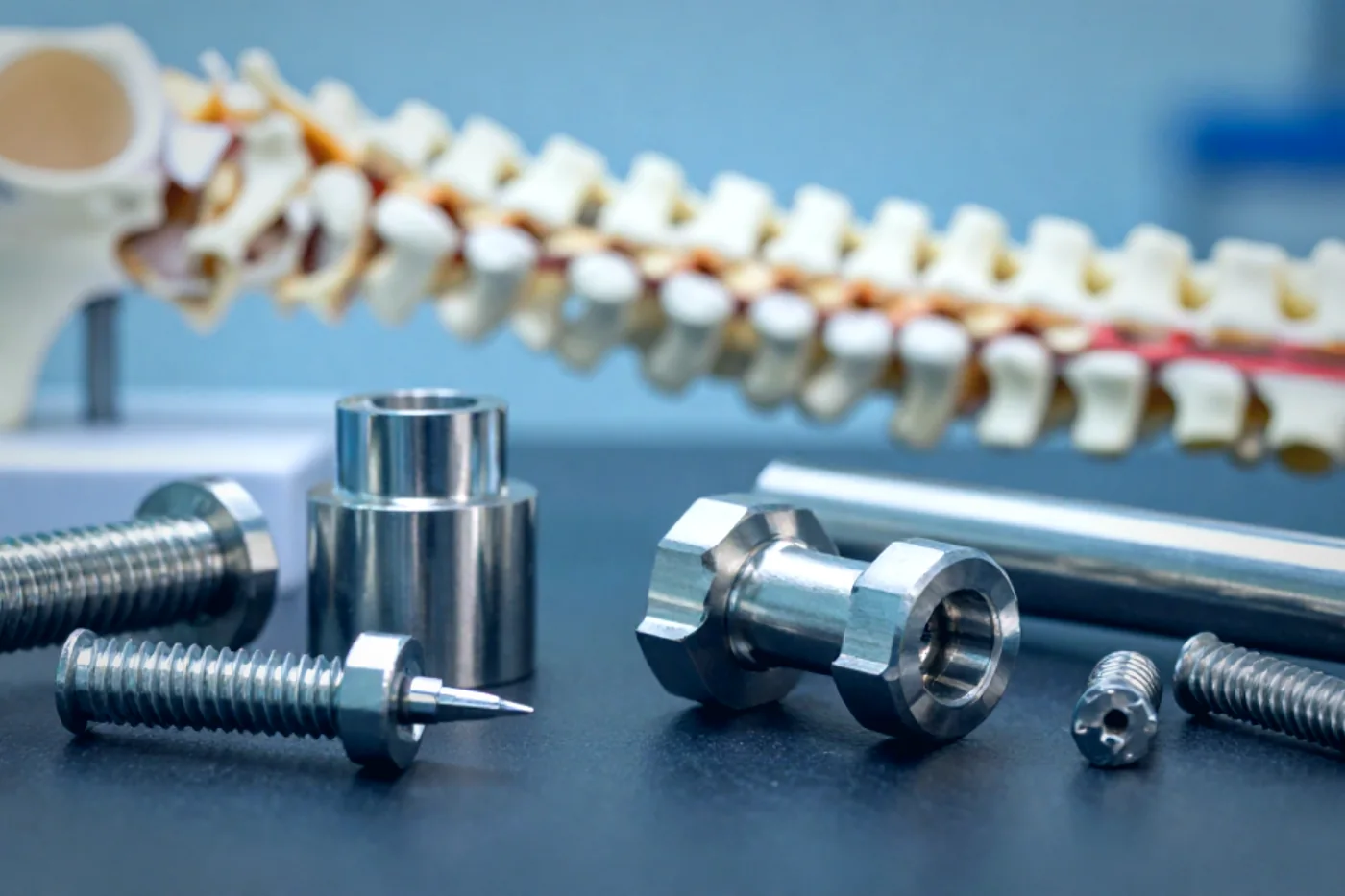

Bauteile

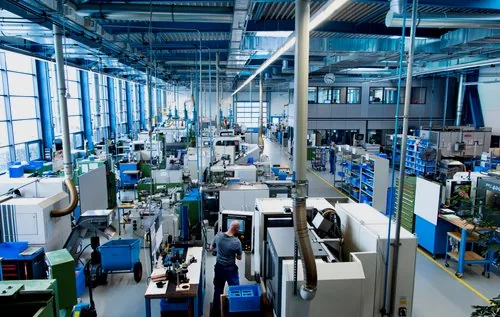

Einblicke in die Fertigung

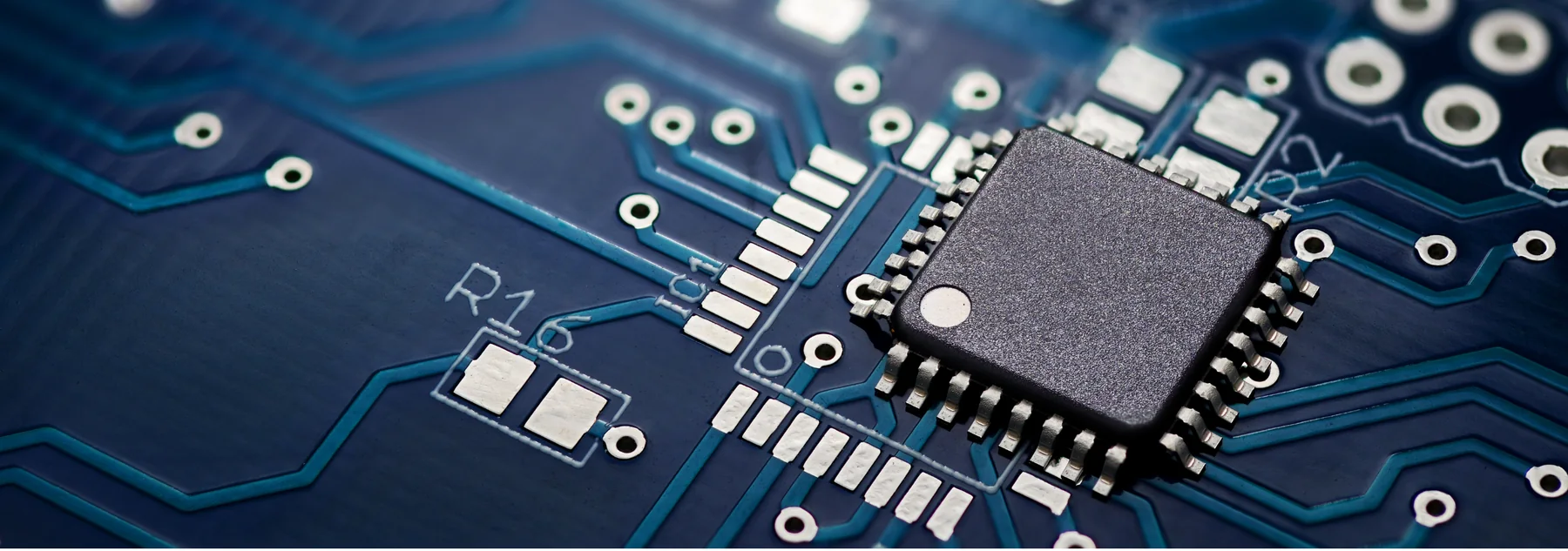

Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 11/13-Achs-Langdrehen (CNC-Langdrehzentren)Zerspanung | < 1 µm | 450 mm (Ø 32 x 450) | – | 20 – 5.000 | Edelstahl (V4A), Titan, Inconel, Hastelloy, Implantatstahl 1.4441, Titan Grade 5 (ELI), Cobaltbasislegierungen, PEEK, Sonderwerkstoffe |
| 4- und 8-Achsen-CNC-Langdrehen (CITIZEN)Zerspanung | < 1 µm | 350 mm (Ø 16 x 350) | – | 20 – 5.000 | Edelstahl, Titan, Sonderwerkstoffe |
| CNC-Hochgenauigkeits-Drehen inkl. HartdrehenZerspanung | – | 500 mm (Ø 200 x 500) | – | 20 – 5.000 | gehärtete Werkstoffe, Vergütungsstähle, Edelstahl, Aluminium, Sonderwerkstoffe |
| CNC-Kurzdrehen (TRAUB TNX 65)Zerspanung | – | – | – | 20 – 5.000 | Edelstahl, Stahl, Sonderwerkstoffe |
| 4- und 5-Achs-CNC-FräsenZerspanung | < 0,01 mm · Ra < 0,4 µm | 450 mm × 600 mm × 450 mm | – | 20 – 5.000 | Edelstahl (V4A), Titan, Inconel (Nickelbasis-Legierungen), Aluminium, Stahl, Sonderwerkstoffe |
| Außenrund-SchleifenZerspanung | IT5–IT6 · Ra ≤ 0,4 µm | 500 mm | – | – | gehärtete Werkstoffe, Stahl, Edelstahl |
| Spitzenlos-SchleifenZerspanung | – | Ø 32 | – | – | Stahl, Edelstahl |
| Innen- und ExzenterschleifenZerspanung | – | – | – | – | Stahl, Edelstahl |
| FlachschleifenZerspanung | – | 650 mm × 400 mm | – | – | Stahl, Edelstahl |
| HonenZerspanung | – | 250 mm × Ø 60 | – | – | Stahl, Edelstahl |
| TieflochbohrenZerspanung | – | – | – | – | Edelstahl, Titan, Inconel, Sonderwerkstoffe |
| Läppen (Einscheibenflachläppen)Zerspanung | – | – | – | – | Stahl, Edelstahl, Keramik |
| Gleitschleifen (Vibrations- und Fliehkraft)Oberfläche | – | – | – | – | Metalle |
| StrahlenOberfläche | – | – | – | – | Metalle |
| Wärmebehandlung (Kammerofen, Luftumwälzofen)Wärmebehandlung | – | – | – | – | Stahl, Edelstahl |
| Teilereinigung (programmierte Waschanlage, wässrig + organisch)Oberfläche | – | – | – | – | Metalle, Kunststoffe |
| Ultraschallreinigung (mehrstufig, Warmlufttrocknung)Oberfläche | – | – | – | – | Metalle, Kunststoffe |
| Montage zu einbaufertigen Baugruppen (inkl. Reinraum ISO Klasse 7)Montage | – | – | – | – | – |
| Entwicklung, DFM, Prototypen, MachbarkeitsanalyseEngineering | – | – | – | – | – |
| Qualitätsprüfung / Koordinatenmesstechnik (klimatisiertes Messlabor)Prüfung | < 0,01 mm · Ra < 0,2 µm | – | – | – | – |
| Röntgenfluoreszenz-Analyse (RFA) im WareneingangPrüfung | – | – | – | – | – |
35 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 11/13-Achs-CNC-Langdrehzentrum | TRAUB TNL 12/7, TNL 26, TNL 26K, TNL 32-7, TNL 32-11 | – | bis Ø 32 x 450 mm | – | Rosenfeld |
| 4- und 8-Achs-CNC-Langdrehzentrum | CITIZEN | – | bis Ø 16 x 350 mm | – | Rosenfeld |
| 4- und 8-Achs-CNC-Kurzdrehzentrum | TRAUB TNX 65 | – | bis Ø 65 mm | – | Rosenfeld |
| CNC-Futterdrehmaschine | BENZINGER, MONFORTS | – | bis Ø 200 x 500 mm | – | Rosenfeld |
| CNC-Zyklendrehmaschine | SCHAUBLIN | – | – | – | Rosenfeld |
| CNC-Drehzentrum | Doosan Lynx 2100 | – | – | – | Rosenfeld |
| 5-Achs-CNC-Fräszentrum | HERMLE C600U | – | 600 x 450 x 450 mm | – | Rosenfeld |
| 4-Achs-CNC-Fräszentrum | HERMLE C32 | – | 600 x 450 x 450 mm | – | Rosenfeld |
| Universalfräsmaschine (teils mit Mehrspindelköpfen) | HERMLE | – | – | – | Rosenfeld |
| Fräszentrum | Häberle Fanuc | – | – | – | Rosenfeld |
| CNC-Fräszentrum | FEHLMANN Picomax 56 Top | – | – | – | Rosenfeld |
| Präzisions-Koordinaten-Bohrwerk | FEHLMANN | – | – | – | Rosenfeld |
| Werkzeugschleifmaschine | DECKEL | – | – | – | Rosenfeld |
| CNC-Außenrund-Schleifmaschine | STUDER S20, S21, S31 | – | bis Ø 60 x 500 mm | – | Rosenfeld |
| Profil-Außenrund-Schleifmaschine mit Messsteuerung | SCHAUDT MSO | – | – | – | Rosenfeld |
| Spitzenlos-Außenrund-Schleifmaschine | HERMINGHAUSEN, SCHUMACHER | – | Ø 1 bis Ø 32 mm | – | Rosenfeld |
| CNC-Flachschleifmaschine | JUNG, ABA | – | 650 x 400 mm | – | Rosenfeld |
| CNC-Horizontal-Honmaschine | SUNNEN KG-5000, ML-5000, SH-5000 | – | bis Ø 60 x 250 mm | – | Rosenfeld |
| Einscheibenflachläppmaschine | JOISTEN & KETTENBAUM | – | – | – | Rosenfeld |
| Vibrations-Gleitschleifanlage | – | – | – | – | Rosenfeld |
| Fliehkraftgleitschleifanlage | – | – | – | – | Rosenfeld |
| Strahlanlage | – | – | – | – | Rosenfeld |
| Kammerofen | – | – | – | – | Rosenfeld |
| Luftumwälzofen | – | – | – | – | Rosenfeld |
| Programmgesteuerte Waschanlage (wässrig + organisch) | HÖSEL | – | – | – | Rosenfeld |
| Mehrstufige Ultraschall-Tauchanlage mit Warmlufttrocknung | – | – | – | – | Rosenfeld |
| 3D-Koordinatenmessmaschine (optisch/taktil) | ZEISS, TESA, SCHNEIDER PRISMO | – | – | – | Rosenfeld |
| CNC-Formmesssystem | REMOG-FAG FMS 4210 | – | – | – | Rosenfeld |
| Rundlaufmesssystem | Hommel Etamic Roundscan 555 HR | – | – | – | Rosenfeld |
| Konturograph | MAHR, T&S, ACCRETECH | – | – | – | Rosenfeld |
| Digital-Mikroskop | KEYENCE VHX-500FD | – | – | – | Rosenfeld |
| Laserlängenmessgerät | ZYGO, KEYENCE | – | – | – | Rosenfeld |
| Messmikroskop | LEITZ, ZEISS | – | – | – | Rosenfeld |
| Röntgenfluoreszenz-Analysegerät | – | – | – | – | Rosenfeld |
| Handling-Roboter | – | – | – | – | Rosenfeld |
Zusatzleistungen
Referenzkunden
Qualität & Zertifizierung

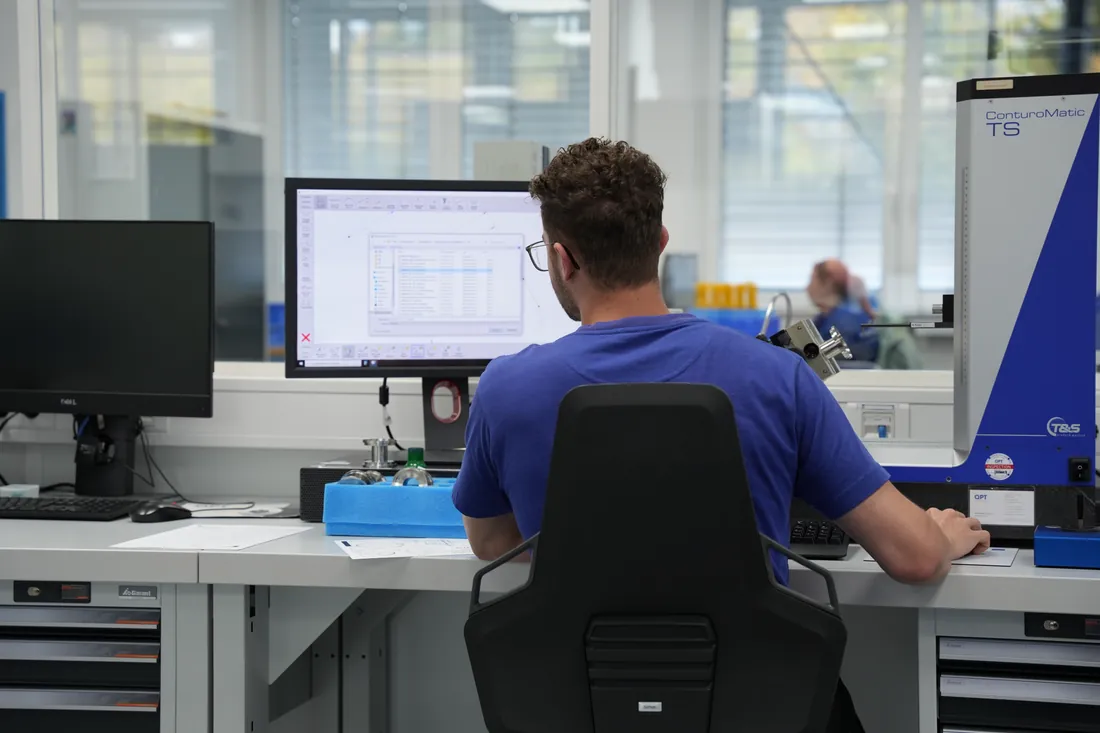

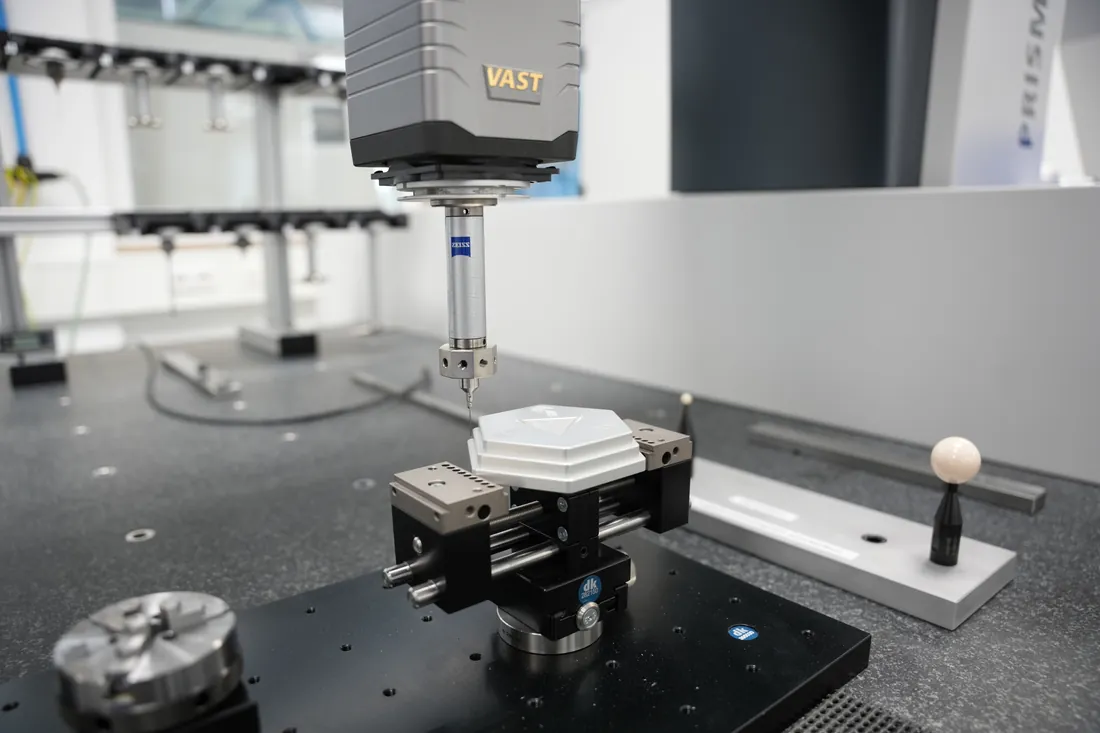

Im klimatisierten Messlabor erfolgt auf Wunsch eine 100 %-Kontrolle mit ZEISS-PRISMO-Koordinatenmesstechnik, Konturographen und Messmikroskopen; jede Materialcharge wird bereits im Wareneingang per Röntgenfluoreszenz-Analyse geprüft und chargenbezogen rückverfolgbar dokumentiert. Das Qualitätsmanagementsystem ist nach ISO 9001:2015, ISO 13485:2016 (inkl. Implantate Risikoklasse III) und EN 9100:2018 zertifiziert; zusätzlich besteht ein Reinraum nach ISO 14644 (Klasse 7) sowie die TÜV-SÜD-Bescheinigung zur Umstempelung nach Druckgeräterichtlinie 2014/68/EU und AD2000-Merkblatt HP0.
| Nachweis | Rosenfeld |
|---|---|
| ISO 9001:2015 | |
| ISO 13485:2016 (inkl. Risikoklasse III) | |
| EN 9100:2018 (AS9100D) | |
| ISO 14644 Reinraum Klasse 7 | |
| Druckgeräterichtlinie 2014/68/EU / AD2000 HP0 | |
| Rolls-Royce Approval (Precision Machining, Fasteners, Washers & Gaskets) |
Über 115 Jahre Firmengeschichte
- 1909
Gründung durch Wilhelm (Jakob) Beutter als Uhrenfabrik in Pforzheim
- 1929
Familie
- 1945
Umzug nach Rosenfeld
- 1948
Fabrik
- 1981
Dr. Kiessling
- 1984
Aerospace
- 1992
Medizintechnik
- 1998
Wandel
- 2004
Umfirmierung
- 2008
Neubau
- 2009
100 Jahre
- 2018
Gesellschafter
- 2022
Tschechien (Fertigungsstandort Hrádek)
