Entwicklung, Vertrieb und Service von Fräs-, Dreh- und Bohrzentren für die Großteilbearbeitung.
BIMATEC SORALUCE Zerspanungstechnologie GmbH
Limburg a. d. LahnNeu auf Amplifa
Hersteller intelligenter Zerspanungstechnik aus Limburg

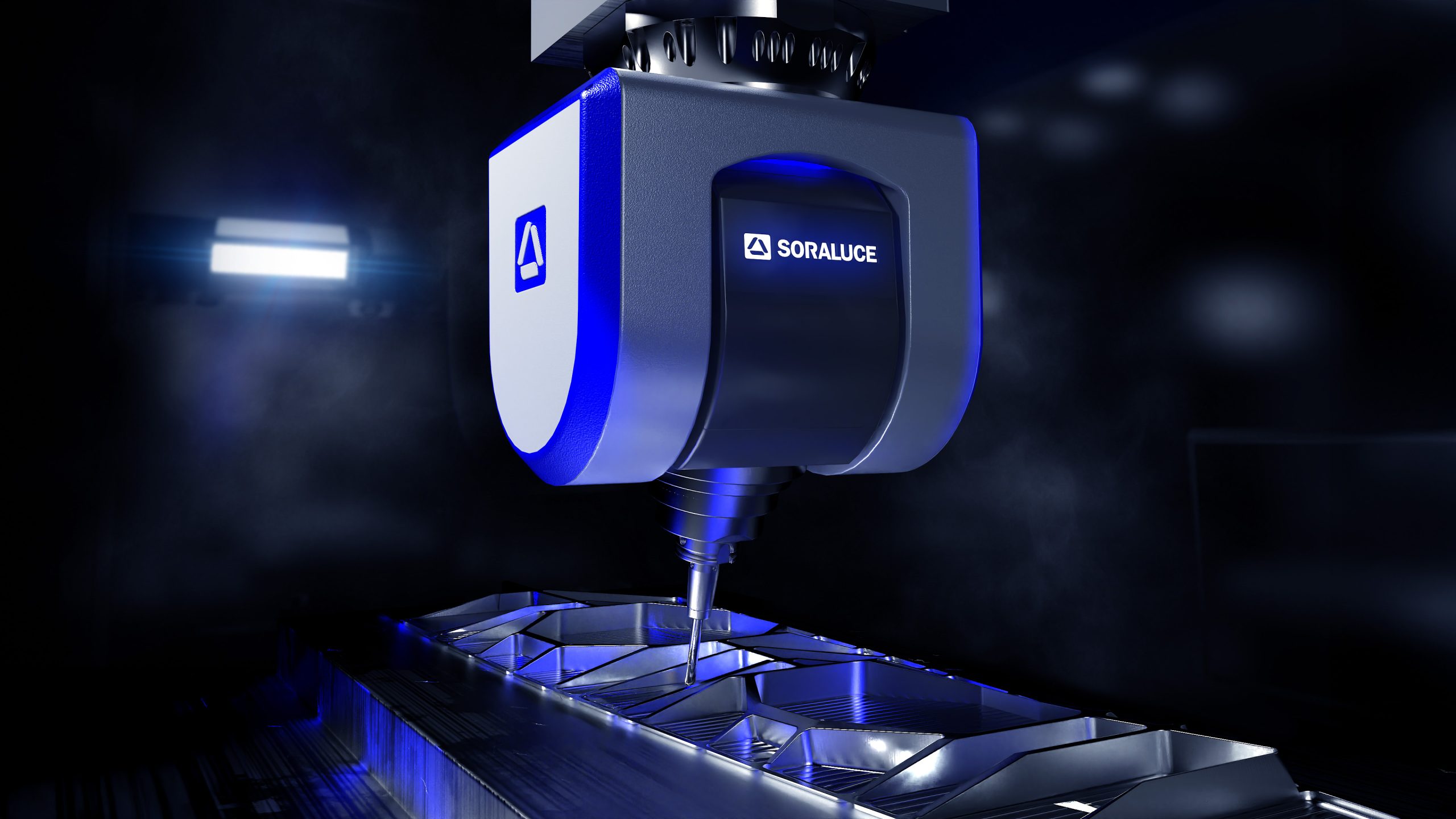

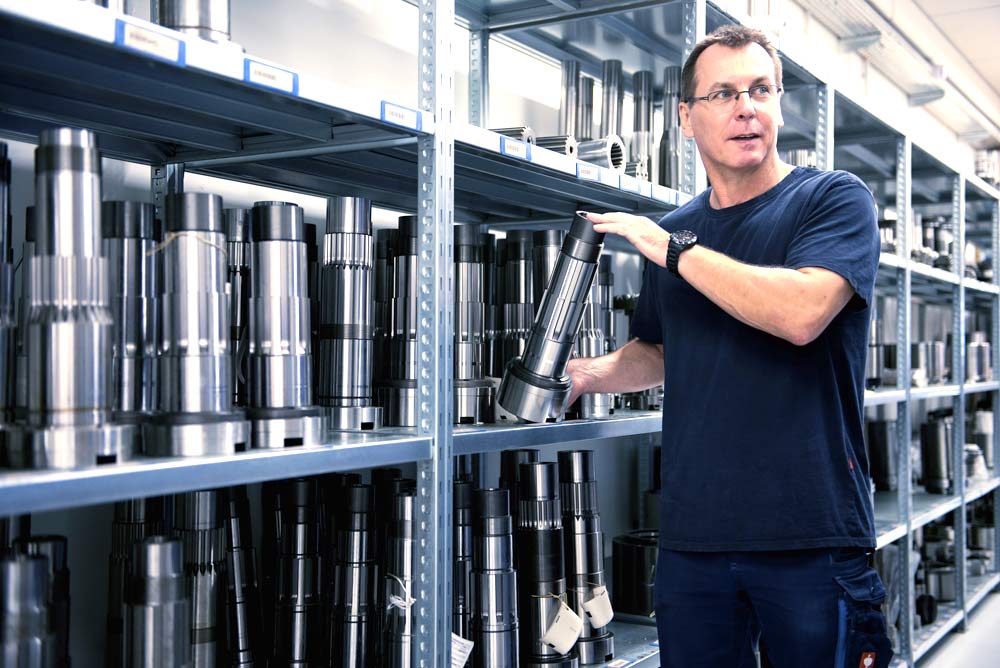

BIMATEC SORALUCE ist ein auf Zerspanungstechnologie spezialisierter Maschinenbauer mit Sitz in Limburg an der Lahn. Das Unternehmen entwickelt und vertreibt intelligente, flexible Fräs-, Dreh- und Bohrcentren sowie Karussell Dreh- und Fräscentren in acht Baureihen – von Starrbett- und Fahrständer-Maschinen über Hochgantry Portalfräsmaschinen bis zu Multitask Fräs-, Dreh- und Schleifmaschinen. Herzstück der Maschinen sind die selbst entwickelten, vollautomatisch auswechselbaren Fräsköpfe, deren Verbindung normiert ist und die innerhalb einer Stunde gegen Leihfräsköpfe getauscht werden können. Bearbeitet werden vor allem Werkstücke aus Stahl und Aluminium, u. a. Formen und Werkzeuge für die Automobilindustrie. Neben Maschinenvertrieb und Projektabwicklung bietet Bimatec Soraluce einen umfassenden Service: eine an 365 Tagen erreichbare Hotline, eine regionale Serviceflotte mit zwölf Servicebussen, eine Fräskopfwerkstatt mit 73 Leihfräsköpfen, ein Ersatzteillager mit über 187.000 Originalteilen sowie Schulungen, Retrofit und Probebearbeitungen im 2.100 m² großen Technologiezentrum. Das Unternehmen gehört als Vertriebs- und Servicestandort zur Soraluce-Gruppe (Danobatgroup, Mondragon Kooperativen) und beschäftigt über 100 Mitarbeitende.
- Standort
- Limburg a. d. Lahn
- Verfahren
- 5-Achs-Bearbeitung (Hochgantry Portalfräsmaschine HGP), Fräsen, Drehen, Bohren, Gewindeschneiden, Schleifen, Verzahnen (Multitask), Fertigungsplanung (Bearbeitungspläne, Kollisionsbetrachtungen, Zeitstudien, Spannkonzepte), Machbarkeits- und Arbeitszeitstudien, Probebearbeitungen, Rohteilvermessung und Ausrichtung mittels Fotogrammetrie (VSET), Fräskopf-Überholung und Wartung (Fräskopfwerkstatt), Retrofit / Überholung von Soraluce Maschinen, Schulungen (Betrieb, Programmierung, Instandhaltung)
- Werkstoffe
- Stahl, Aluminium
- Zertifikate
- EcoVadis Silbermedaille, VSET Fotogrammetrie (Rohteilvermessung), Zeiss Messmaschine (Fräskopf-Qualitätskontrolle)
- Gegründet
- 1991
- Mitarbeiter
- über 100 (Stand
- Branchen
- Allgemeine Bearbeitungs- und Zulieferindustrie, Maschinenbau, Automobilindustrie, Baumaschinenindustrie, Eisenbahnbau, Energiesektor
- 01
Entwicklung und Forschung (Fräsköpfe, intelligente Maschinentechnologien)
- 02
Engineering: Machbarkeits- und Arbeitszeitstudien, Fertigungsplanung
- 03
Vertrieb und Projektabwicklung schlüsselfertiger Projekte
- 04
Fertigung der Maschinen in den Soraluce Herstellerwerken (Baskenland)
- 05
Montage, Aufstellung und Inbetriebnahme beim Kunden
- 06
Probebearbeitungen und Schulungen im Technologiezentrum
- 07
Service, Ersatzteilversorgung, Fräskopfwerkstatt und Retrofit
Werkstoffe und Bearbeitungsverfahren
Stahl
Werkstückmaterial für das Schruppen und Schlichten von Formen und Werkzeugen, u. a. für die Automobilindustrie.
Aluminium
Wird auf den Hochgantry Portalfräsmaschinen HGP mit 5-Achs-Bearbeitung bearbeitet.
Standorte

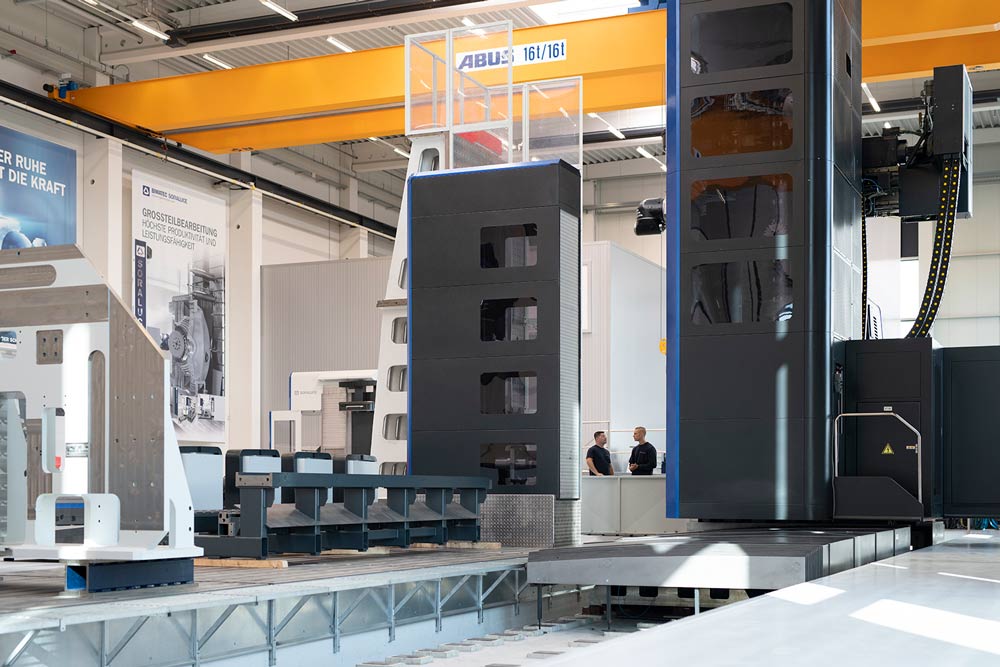

Limburg a. d. Lahn
DEHauptsitz: Vertrieb, Projektabwicklung, Service, Ersatzteillager, Fräskopfwerkstatt, Schulungszentrum
- Werkstoffe
- Stahl, Aluminium (Bearbeitung auf Vorführmaschinen)

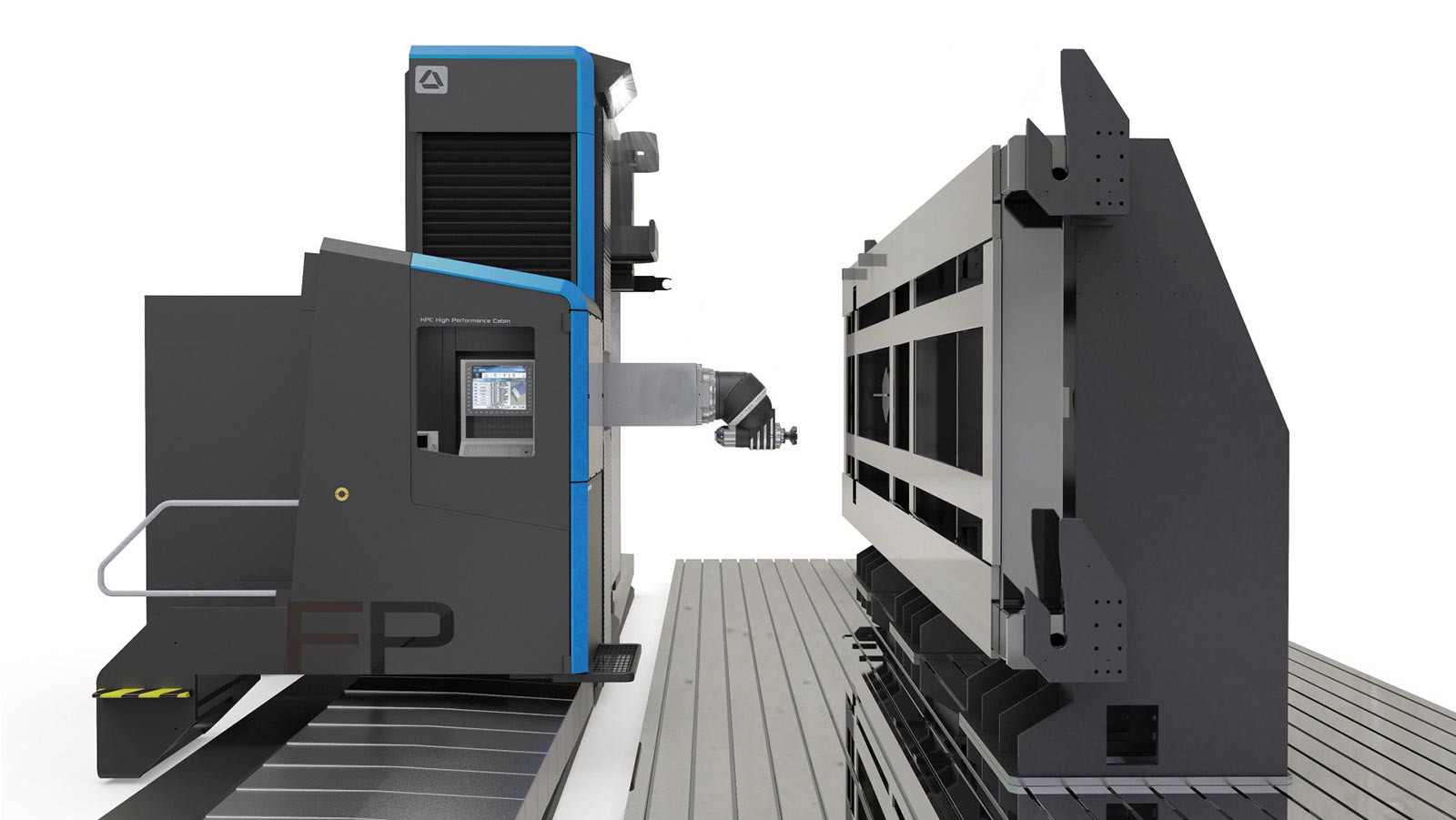

- Fahrständer Fräs- und Bohrcenter FR 16000 und FP 8000
- Portal Fräs- und Drehcenter PMG 12000
- Fahrständer Duplex FLP 8000
- Bett Fräs- und Bohrcenter TA-Smart 35, TA-A 25
- Multitask Bettfräs- Dreh- und Schleifcenter TA-M 35
- Lehrenbohrwerke Yasda/Dixi (Fräskopffertigung, <0,005 mm)
- Zeiss Messmaschine (Fräskopf-Qualitätskontrolle)
Maschinen und Baureihen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitung (Hochgantry Portalfräsmaschine HGP)Zerspanung | – | 2.500 + 1.000 mm - unbegrenzt × 2.000 / 3.000 mm × 1.200 / 1.500 mm | 3.000 / 5.000 kg/m² | – | Stahl, Aluminium |
| Fräsen, Drehen, Bohren, Gewindeschneiden, Schleifen, Verzahnen (Multitask)Zerspanung | – | – | – | – | Stahl, Aluminium |
| Fertigungsplanung (Bearbeitungspläne, Kollisionsbetrachtungen, Zeitstudien, Spannkonzepte)Engineering | – | – | – | – | – |
| Machbarkeits- und Arbeitszeitstudien, ProbebearbeitungenEngineering | – | – | – | – | – |
| Rohteilvermessung und Ausrichtung mittels Fotogrammetrie (VSET)Prüfung | 0,05 mm je Meter Werkstücklänge (+0,02 mm je zusätzlichen | – | – | – | – |

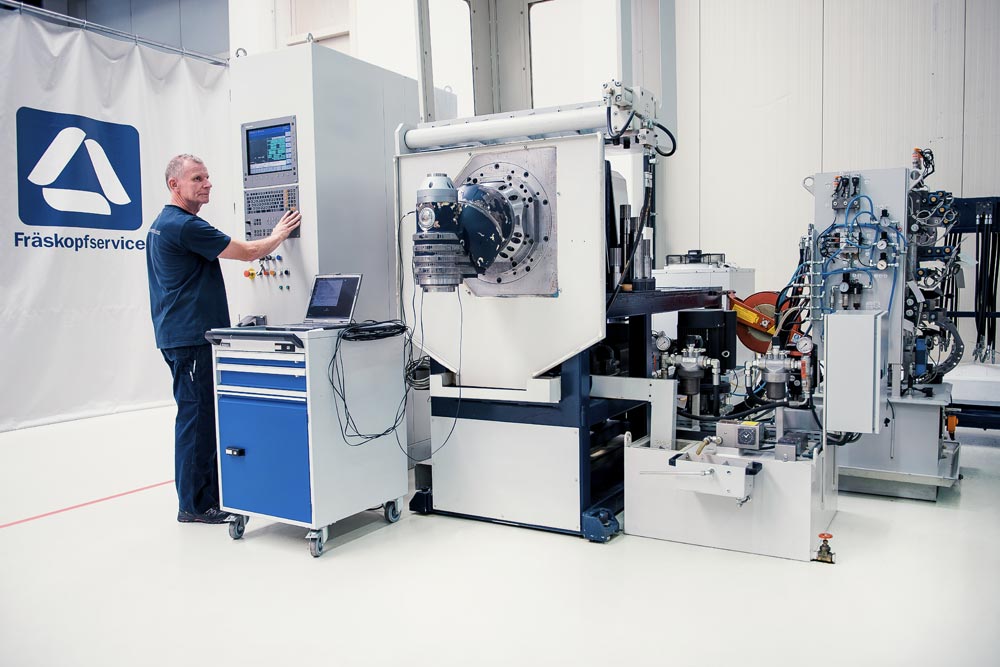

| Fräskopf-Überholung und Wartung (Fräskopfwerkstatt)Oberfläche | – | – | – | – | – |
| Retrofit / Überholung von Soraluce MaschinenEngineering | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

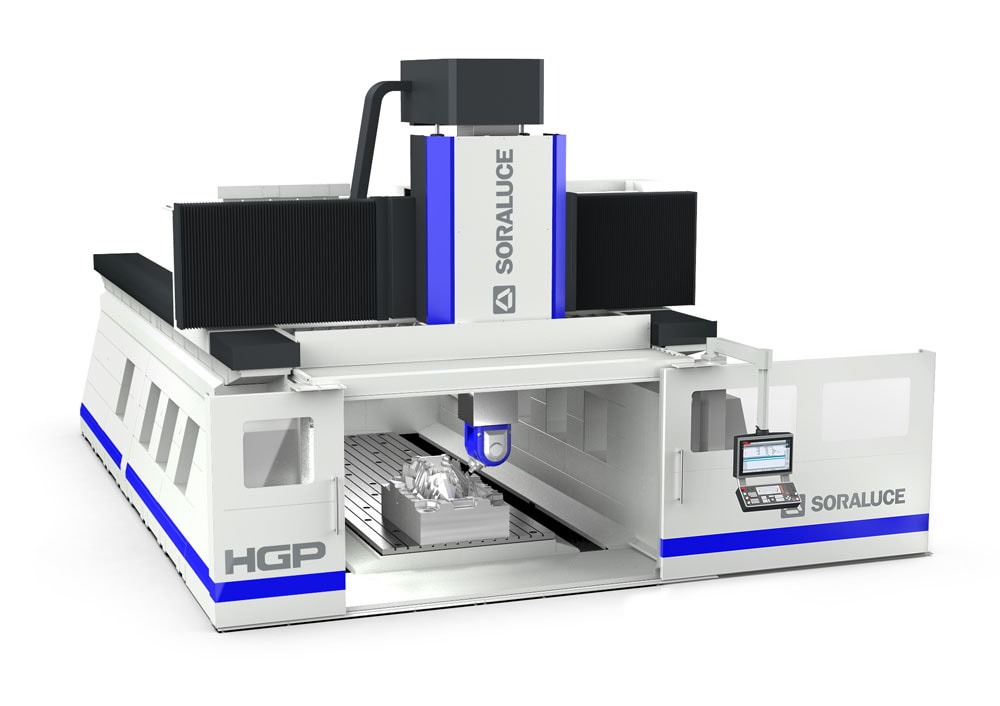

| Hochgantry Portalfräsmaschine (Baureihe H, 5-Achs-Bearbeitung) | Soraluce HGP | – | X: 2.500+1.000 mm-unbegrenzt; Y: 2.500/3.500 mm; Z: 1.200/1.500 mm; Tischbreite 2.000/3.000 mm; | – | Limburg a. d. Lahn (Herstellerwerkstatt, Baureihe) |
| Starrbett Fräs- und Bohrcenter | Soraluce S Baureihe | – | – | – | – |
| Fahrständer Fräs-, Dreh- und Bohrcenter | Soraluce F Baureihe | – | – | – | – |
| Karussell-Dreh- und Fräscenter | Soraluce VTC Baureihe | – | – | – | – |
| Universal Bettfräsmaschine | Soraluce T Baureihe | – | – | – | – |

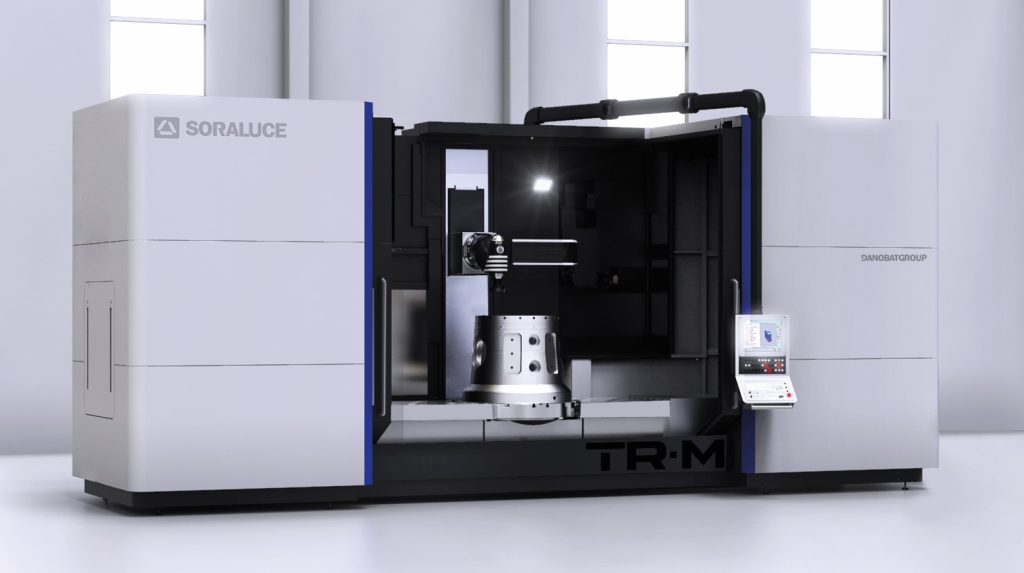

| Multitask Fräs-, Dreh- und Schleifmaschinen | Soraluce Multitask Baureihe (TRM35) | – | TRM35: X 3.500 mm; Y 1.300 mm; Z 1.600 mm; Fräskopf 37 kW, bis 6.000 min⁻¹; NC-Dreh-/Frästisch Ø | – | – |
| Horizontales Bohrwerk | Soraluce KB Baureihe | – | – | – | – |
| Portal Fräs- und Drehcenter | Soraluce P Baureihe | – | – | – | – |
| Fahrständer Fräs- und Bohrcenter | Soraluce FR 16000 | – | – | – | Technologiezentrum Limburg |
| Fahrständer Fräs- und Bohrcenter | Soraluce FP 8000 | – | – | – | Technologiezentrum Limburg |
| Portal Fräs- und Drehcenter | Soraluce PMG 12000 | – | – | – | Technologiezentrum Limburg |
| Fahrständer Fräs- und Bohrcenter Duplex | Soraluce FLP 8000 | – | – | – | Technologiezentrum Limburg |
| Bett Fräs- und Bohrcenter | Soraluce TA-Smart 35 | – | – | – | Technologiezentrum Limburg |
| Bett Fräs-, Dreh- und Schleifcenter | Soraluce TA-M 35 | – | X 3.500 mm; integrierter Karusselldrehtisch Ø 1.250 mm, bis 400 min⁻¹ | 2018 | – |
| Bett Fräs- und Bohrcenter | Soraluce TA-A 25 | – | – | – | Technologiezentrum Limburg |
| Bettfräsmaschine | Soraluce TA-A 35 | 1 | – | 2021 | Achenbach Buschhütten (Kundenreferenz) |
| Lehrenbohrwerk | Yasda / Dixi | – | Genauigkeit unter 0,005 mm | – | Fräskopffertigung Limburg |
| Messmaschine | Zeiss | – | – | – | Fräskopf-Qualitätskontrolle Limburg |
Zusatzleistungen
Referenzkunden
Qualität und Technologien
Die Fräskopffertigung erfolgt auf Lehrenbohrwerken von Yasda und Dixi mit Genauigkeiten unter 0,005 mm; die Qualitätskontrolle der Fräsköpfe übernimmt eine Zeiss Messmaschine. Das patentierte VSET-System vermisst Rohteile per Fotogrammetrie mit einer Genauigkeit von 0,05 mm je Meter Werkstücklänge.
| Nachweis | Limburg a. d. Lahn |
|---|---|
| VSET Fotogrammetrie (Rohteilvermessung) | |
| Zeiss Messmaschine (Fräskopf-Qualitätskontrolle) | |
| EcoVadis Silbermedaille |
Meilensteine
- 1988
Beginn der Fräskopfentwicklung, Herzstück der Maschinen
- 1991
Firmengründung
- 1996
Einführung des Fräskopfwechselsystems
- 2012

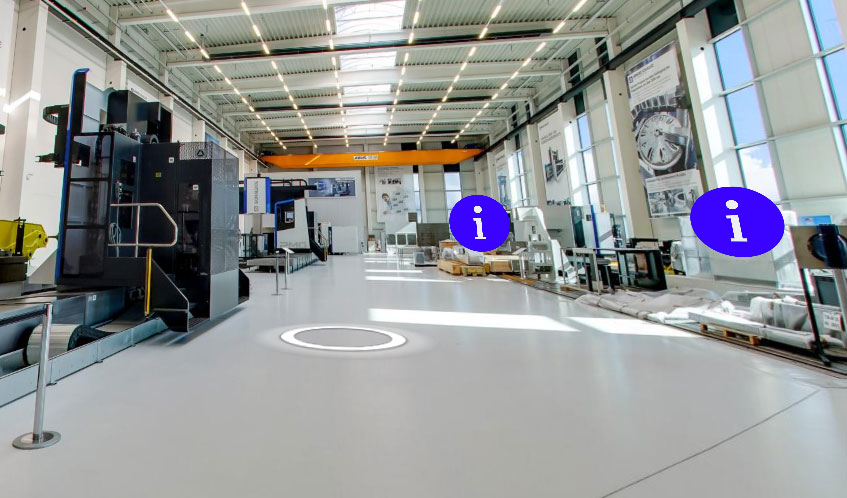

Eröffnung des 2.100 m² Technologiezentrums in Limburg an der Lahn
- 2016
reddot award in der Kategorie Funktionalität für das ergonomische Maschinendesign
- 2018
Technologietage in Limburg mit Präsentation der intelligenten Maschine und des Multifunktionscenters TA-M; über 500 Besucher
- 2019
Über 100 Mitarbeiter; Ausbau der Serviceflotte von acht auf zwölf Servicebusse
- 2021
Technologietage; DWS für Best of Industry Preis nominiert
- 2022
Erste klimaneutrale Soraluce Maschine an Achenbach Buschhütten
- 2023
Soraluce übernimmt die Hochgantry Portalfräsmaschinen-Produktlinie von CMI (Danobatgroup)
- 2026
AMB Stuttgart und Hausausstellung in Limburg (03.–06.11.2026)
