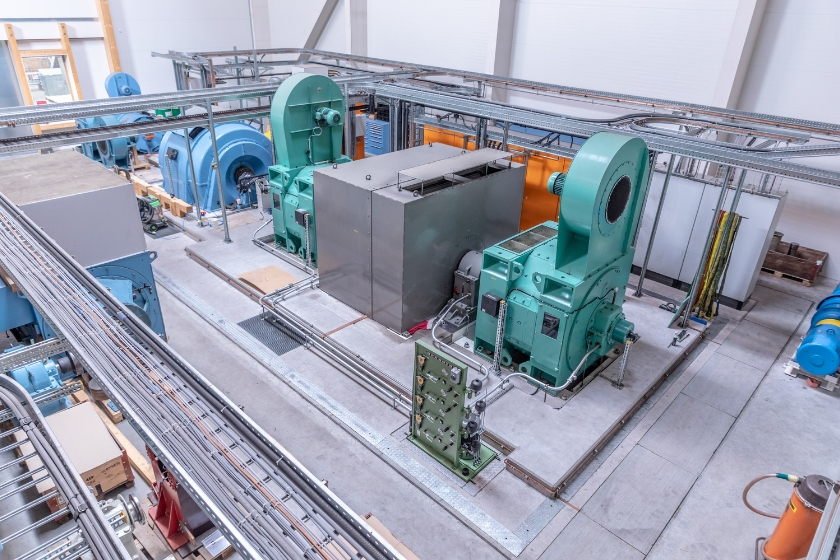

Entwicklung, Herstellung und Service von Elektromotoren für Sonderanwendungen bis 35 MW
Birr Machines AG
Kleindöttingen · UnterentfeldenNeu auf Amplifa
Über Birr Machines
Birr Machines AG ist ein Schweizer Unternehmen für Entwicklung, Bau und Service elektrischer Maschinen. Das Unternehmen entwickelt und fertigt Elektromotoren für Sonderanwendungen mit einer Leistung bis 35 MW und beliefert Kunden weltweit. Das Portfolio umfasst Standard- und Sondermotoren, vollumfängliche Revisionen und Reparaturen an AC/DC- und Traktionsmotoren, Reverse-Engineering und Nachbau bestehender Motoren sowie die Herstellung von Einzelkomponenten wie Rotoren, Statoren, Wicklungen und Kommutatoren. Im Ersatzteilhandel werden ABB-Originalteile und zugekaufte Teile über eine interne Onlineplattform angeboten, teils gleichentags ausgeliefert. Ergänzende Dienstleistungen sind dynamisches Wuchten und Schwingungsanalyse, Prüfen und Zertifizieren nach IEC-, NEMA-, IEEE- und BS-Normen auf einem eigenen Testfeld sowie Montage, Inbetriebnahme und On-Site-Services. Als EcoXpert-Service-Partner von Schneider Electric bietet das Unternehmen zusätzlich Commissioning, Beratung, Dimensionierung und Ersatzteilmanagement. Der Hauptsitz mit Produktion befindet sich in Kleindöttingen, ein Servicestandort in Unterentfelden.
- Standort
- Kleindöttingen
- Verfahren
- Dynamisches Wuchten / Auswuchten, Schwingungsanalyse / Schwingungsmessungen (auch vor Ort), Revision und Reparaturen an AC- und DC-Motoren (Traktionsmotoren), Reverse-Engineering und Nachbau von bestehenden Motoren, Herstellen von Einzelkomponenten (Rotor, Stator, Wicklungen, Kollektoren), Herstellen von kundenspezifischen Komponenten und Ersatzteilen, System-Prüfung: AC/DC-Routinetests, AC/DC-Typprüfung, Belastungstest, statischer und Hot-Spot-Test, Komponenten-Prüfung: Wechselstrom bis 33 kV, Spannungs- und Leitertests, TE, Tan δ,
- Werkstoffe
- Blech (Elektroblech, Rotorkaschierung), Kupfer (Wicklungen, Spulen), Elektroblech, Kupfer, VPI-Technologie
- Zertifikate
- ANSI/EASA AR100, ISO 9001
- Branchen
- Elektromaschinenbau/Industrie, Traktion/Bahn, Energiesektor (rotierende Maschinen), Industrie (Elektromaschinen), Energiesektor (rote Masse: rotierende Maschinen)
- 01
Entwicklung und Konstruktion
- 02
Blechstapeln und Rotorkaschierung
- 03
Kommutator-Fertigung
- 04
Spulenherstellung und Wickeln/Bandagieren
- 05
VPI-Isolation
- 06
Montage
- 07

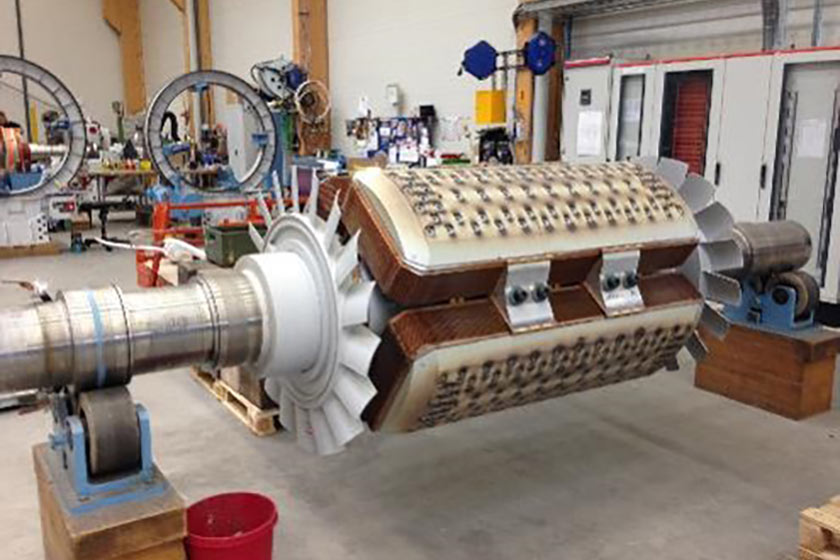

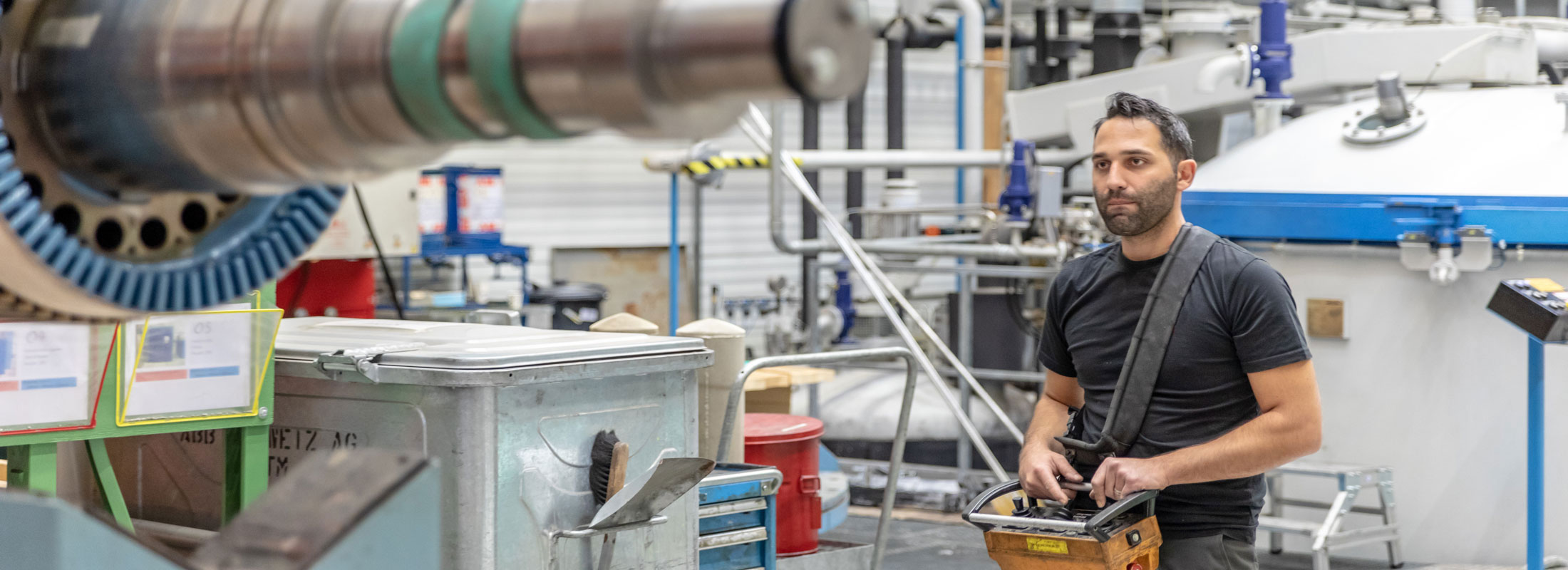

Dynamisches Wuchten
- 08
Prüfen und Zertifizieren
- 09
Montage, Inbetriebnahme und On-Site-Service
- 10

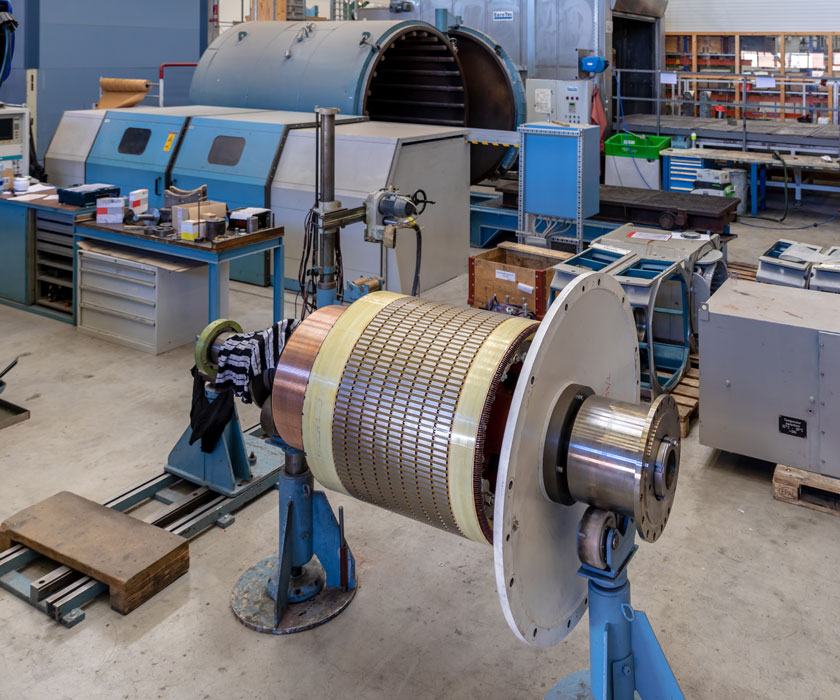

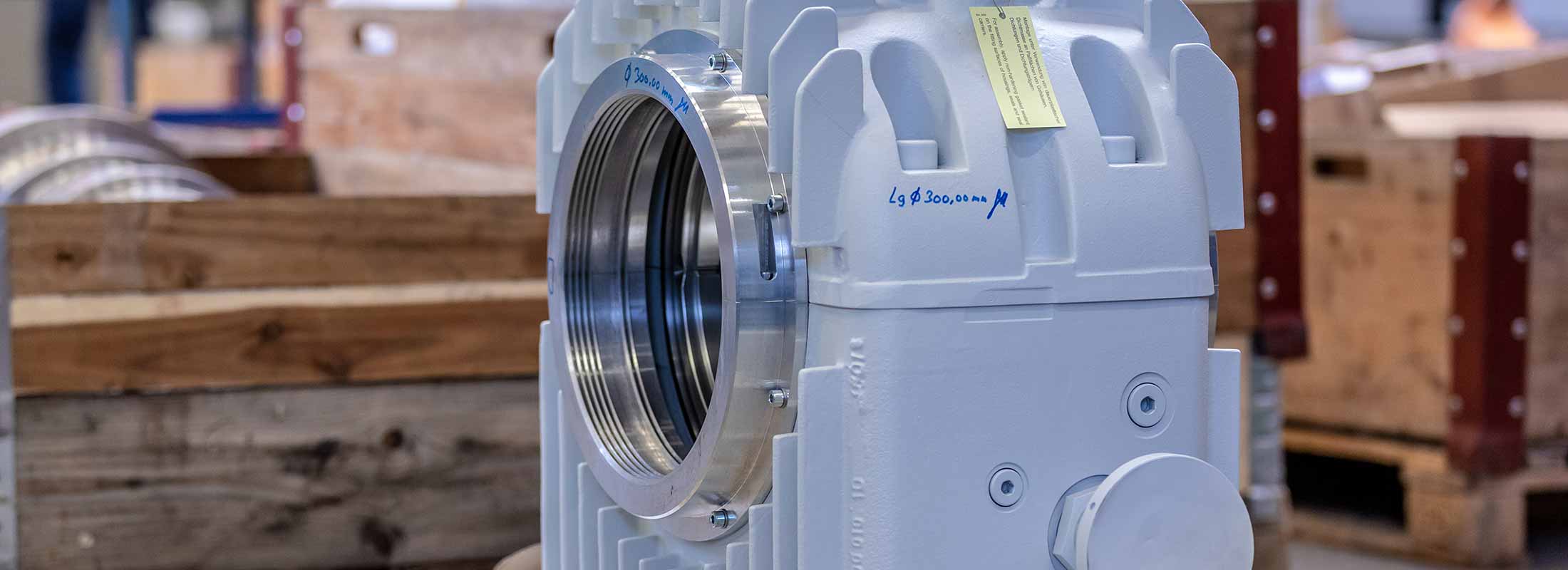

Ersatzteilhandel und Nachfertigung
Werkstoffe und Verfahren
Elektroblech

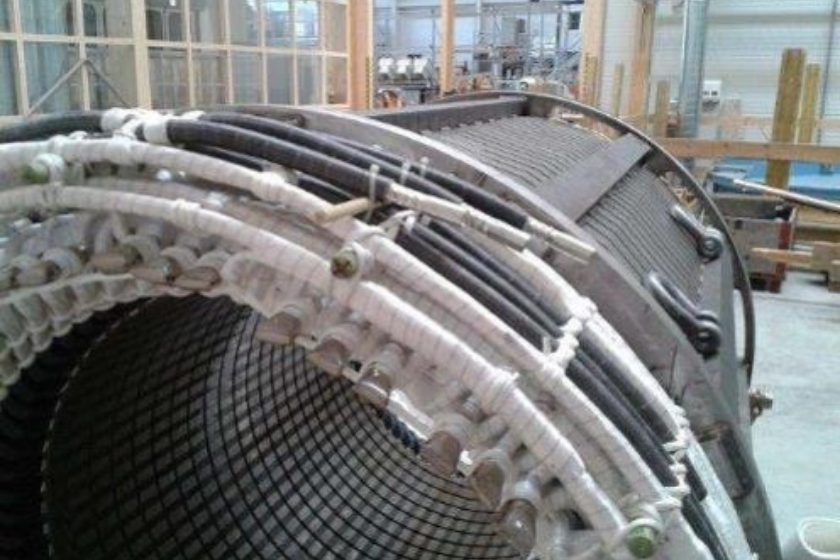

Blechstapel für Rotor und Stator mit Presskraft bis 100 t und Blechdurchmesser bis 2,1 m.
Kupfer
Wicklungen und Spulen für AC/DC- und Traktionsmotoren bis 18 kV.
VPI-Technologie
Isolationsbehandlung von Wicklungen im temperaturgesteuerten Isolationsraum.
Standorte
Kleindöttingen
CHHauptsitz mit Produktion und Service
- Stückgewicht / Größe
- Rotoren bis 15 t
- Losgröße
- Einzelteile bis Sonderanfertigungen
- Werkstoffe
- Elektroblech, Kupfer

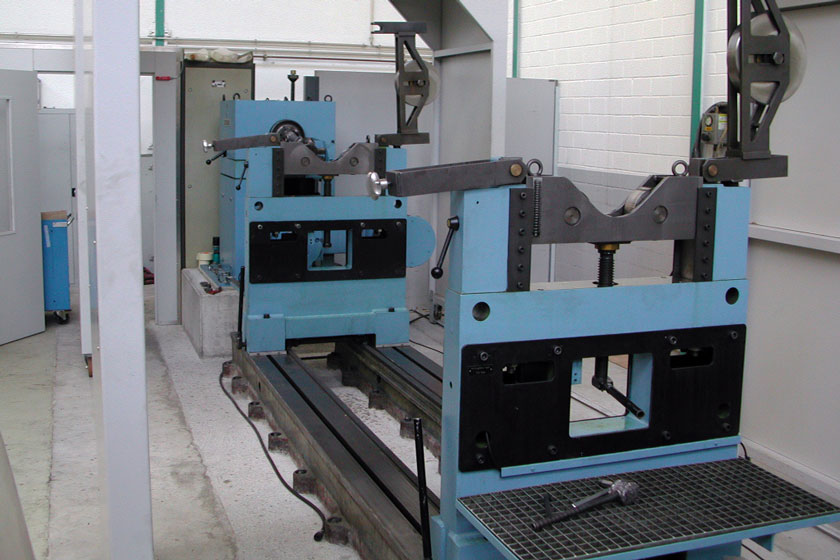

- Wuchtanlage (Rotorlänge max. 6 m, Durchmesser max. 2 m, max. 3600 U/min)

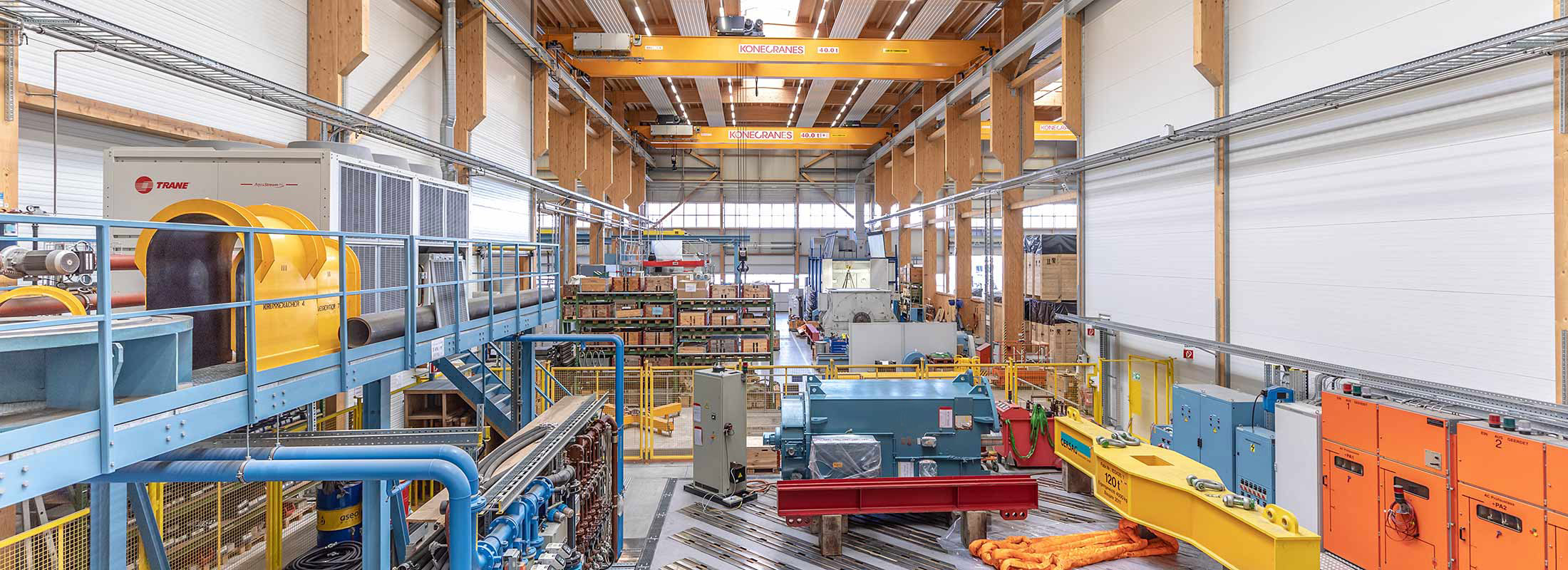

- Testfeld 14 x 9 m (Unregelmässigkeit 0,17 mm)
- Stromrichtergruppe AC/DC 4 MW
- Stromrichtergruppe AC/DC 1 MW
- Stromrichtergruppe AC/DC 125 kW
- Versorgungsgenerator 160 Hz
- 3-Phasen-Regeltransformator 0-800 V / 200 kW
- Blechstapel-/Pressanlage bis 100 t
- Kommutator-Fertigungspresse bis 160 t
- Temperaturgesteuerter Isolationsraum (VPI)
Unterentfelden
CHServicestandort
Bauteile und Komponenten

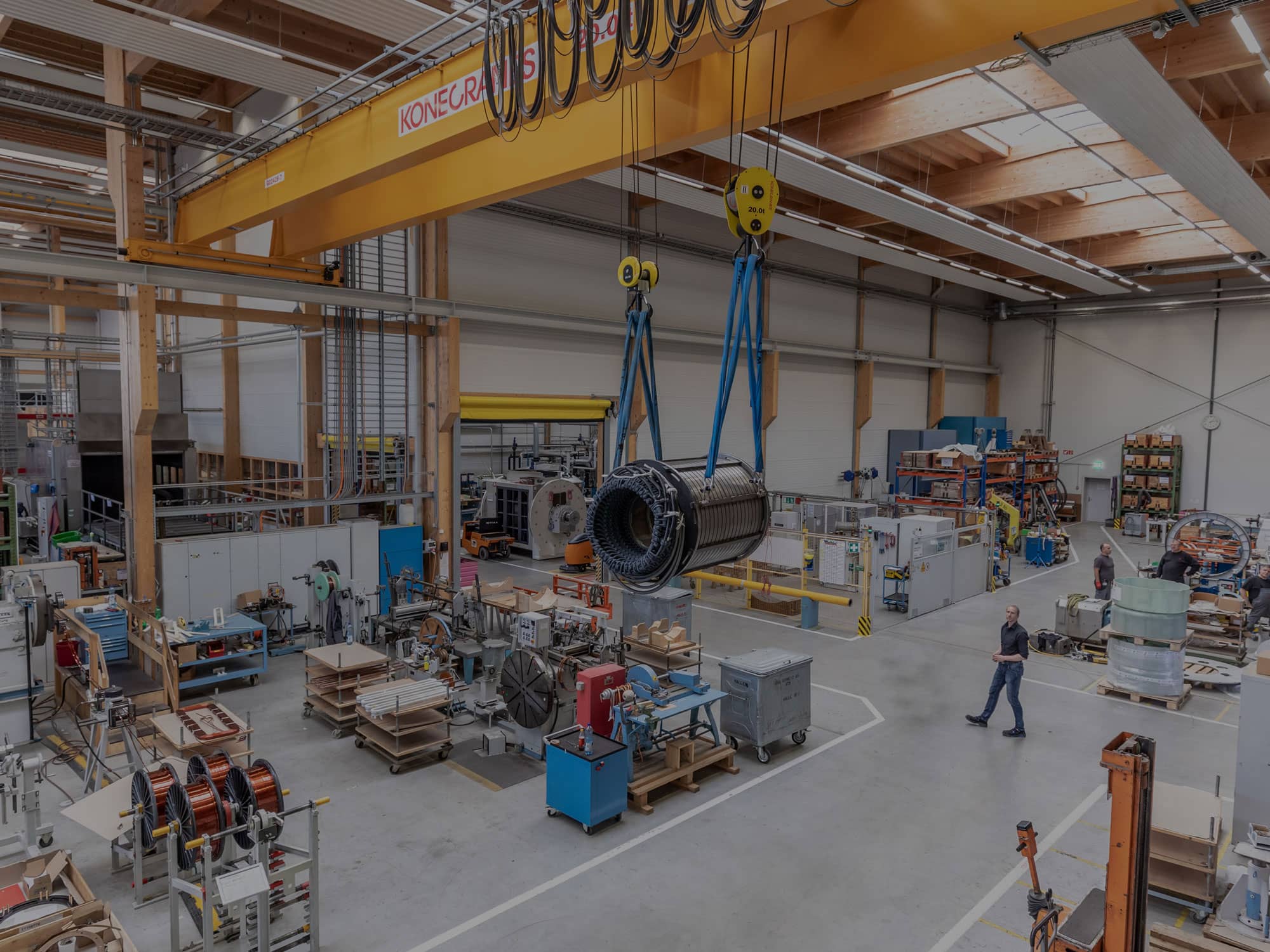

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Dynamisches Wuchten / AuswuchtenPrüfung | – | Rotorlänge max. 6 m × Rotordurchmesser max. 2 m | 15 Tonnen | – | – |
| Schwingungsanalyse / Schwingungsmessungen (auch vor Ort)Prüfung | – | – | – | – | – |
| Revision und Reparaturen an AC- und DC-Motoren (Traktionsmotoren)Montage | – | – | – | – | – |
| Reverse-Engineering und Nachbau von bestehenden MotorenEngineering | – | – | – | – | – |
| Herstellen von Einzelkomponenten (Rotor, Stator, Wicklungen, Kollektoren)Montage | – | – | – | – | – |
| Herstellen von kundenspezifischen Komponenten und ErsatzteilenMontage | – | – | – | – | – |
| System-Prüfung: AC/DC-Routinetests, AC/DC-Typprüfung, Belastungstest, statischer und Hot-Spot-TestPrüfung | – | – | – | – | – |
| Komponenten-Prüfung: Wechselstrom bis 33 kV, Spannungs- und Leitertests, TE, Tan δ,Prüfung | – | – | – | – | – |
| Prüfung und Zertifizierung nach IEC Security-Standards und IEEE Umwelt-Standards (IEC, NEMA, IEEE,Prüfung | – | – | – | – | – |
| Stapeln von Blechen (Presskraft bis 100 Tonnen, Blechdurchmesser bis 2,1 m)Umformung | – | Blechdurchmesser bis 2,1 m | – | – | Blech |
| Stapeln der Rotorkaschierung in Heiss- und Schrumpftechnik auf der WelleFügen | – | – | – | – | – |
| Kommutator-Fertigung (Kommutatoren bis 1 m Durchmesser, veredelte Oberflächengüte durchZerspanung | – | Kommutator-Durchmesser bis 1 m | – | – | – |
| Spulenherstellung (AC / DC / Traktion / Rotorspulen / Mittel- und Niederspannung bis 18 kV,Montage | – | Coil-Länge bis 3 m | – | – | Kupfer |
| VPI-Technologie (temperaturgesteuerter Isolationsraum)Oberfläche | – | – | – | – | – |
| Wickeln und Bandagieren (Bewicklung von Statoren, Bandagieren von Rotoren bis 7 m Länge)Montage | – | bis 7 m | – | – | – |
| Entwicklung und Herstellung von Elektromotoren für Sonderanwendungen bis 35 MWMontage | – | – | – | – | – |
| On-Site-Services: Inbetriebnahme, Consulting, Dimensionierung, ErsatzteilmanagementMontage | – | – | – | – | – |
| Service und Reparaturen an rotierenden Maschinen (ANSI/EASA AR100 zertifiziert)Montage | – | – | – | – | – |
| Ersatzteilhandel und Nachfertigung von Ersatzteilen massstabgetreu (Gleichstromanker, Kommutatoren,Montage | – | – | – | – | – |
10 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Wuchtanlage | – | – | Rotorlänge max. 6 m, Rotordurchmesser max. 2 m, max. 3600 U/min (abhängig vom Gewicht) | – | Kleindöttingen |
| Testfeld | – | – | 14 x 9 m, Unregelmässigkeit des gesamten Feldes 0,17 mm | – | Kleindöttingen |
| Stromrichtergruppe AC/DC 4 MW | – | 1 | – | – | Kleindöttingen |
| Stromrichtergruppe AC/DC 1 MW | – | 1 | – | – | Kleindöttingen |
| Stromrichtergruppe AC/DC 125 kW | – | 1 | – | – | Kleindöttingen |
| Versorgungsgenerator 160 Hz | – | 1 | – | – | Kleindöttingen |
| 3-Phasen-Regeltransformator 0-800 V / 200 kW | – | 1 | – | – | Kleindöttingen |
| Blechstapel-/Pressanlage | – | – | Presskraft bis 100 Tonnen, Blechdurchmesser bis 2,1 m | – | Kleindöttingen |
| Kommutator-Fertigungspresse | – | – | Kommutatoren bis 1 m Durchmesser, Presskraft bis 160 Tonnen | – | Kleindöttingen |
| Temperaturgesteuerter Isolationsraum (VPI-Technologie) | – | – | – | – | Kleindöttingen |
Zusatzleistungen
Referenzkunden
Qualität und Zertifizierung
Birr Machines ist nach ANSI/EASA AR100 für Service und Reparaturen an rotierenden Maschinen akkreditiert. Prüfungen erfolgen nach IEC-, NEMA-, IEEE- und BS-Normen, Auswuchtergebnisse werden per ISO-genormtem Auswuchtprotokoll dokumentiert.
| Nachweis | Kleindöttingen |
|---|---|
| ANSI/EASA AR100 | |
| ISO 9001 |
Historie
Mehr als 125 Jahre Erfahrung in Design, Bau und Service elektrischer Maschinen
Über 100 Jahre Erfahrung im Traktionsmotoren-Service
