Präzisionsfertigung durch Draht- und Senkerodieren sowie 5-Achs-Simultanfräsen in Meßkirch
BKV Braun GmbH
88605 Meßkirch · DeutschlandNeu auf Amplifa
Über BKV Braun
Die BKV Braun GmbH in Meßkirch ist ein Spezialisierter Lohnfertiger für Erodieren und Simultanfräsen aller metallischen Materialien sowie Präzisions-Kleinteilen aus Kunststoff. Das Leistungsportfolio umfasst Drahterodieren (bis Ra 0,2 µm, Werkstückgewichte bis 3.000 kg), Senkerodieren, Startlocherodieren (Super Drill EDM), 4- und 5-Achs-Simultanfräsen bis 24.000 U/min, Flachschleifen, Sägen sowie Instandsetzung und Reparaturen – als Einzel- und Serienfertigung. Zusätzlich bietet das Unternehmen Automation, CAM-Programmierung, Digitalisierung und Prozessintegration bis zur vollautomatischen Fertigung. Abnehmerbranchen sind Medizintechnik (u. a. chirurgische Instrumente), Maschinenbau, Automatisierung sowie Werkzeug- und Formenbau. Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001:2015 zertifiziert.
- Standort
- Meßkirch
- Verfahren
- Drahterodieren, Super Drill EDM (Startlocherodieren), Senkerodieren, Fräsen (4- und 5-Achs-Simultanbearbeitung, bis 24000 U/min), Flachschleifen, Bohrarbeiten / EDM-Bohrarbeiten, Sägen, Automation / vollautomatische Fertigung
- Werkstoffe
- metallische Materialien (alle), Metall, Kunststoff, Drahterodieren, Senkerodieren, Super Drill EDM (Startlocherodieren), 5-Achs-Simultanfräsen, Flachschleifen
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Branchen
- Medizintechnik, Maschinenbau, Automatisierung, Werkzeug- & Formenbau
- 01
Sägen
- 02
CNC-Fräsen (4-/5-Achs)
- 03
Drahterodieren
- 04
Startlocherodieren
- 05
Senkerodieren
- 06
Flachschleifen
- 07
Automation/Montage
- 08
Prüfung
Fertigungstechniken und Werkstoffe
Drahterodieren
Fertigung von Einsätzen, Spann- und Schnittwerkzeugen, Prototypen sowie Einzel- und Ersatzteilen mit Oberflächen bis Ra 0,2 µm.

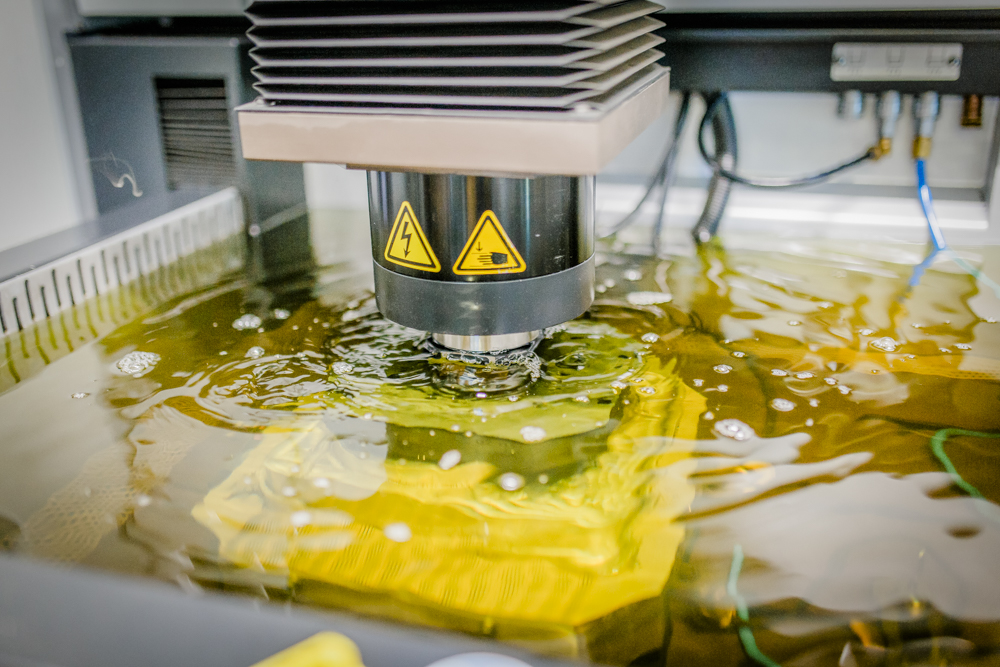

Senkerodieren

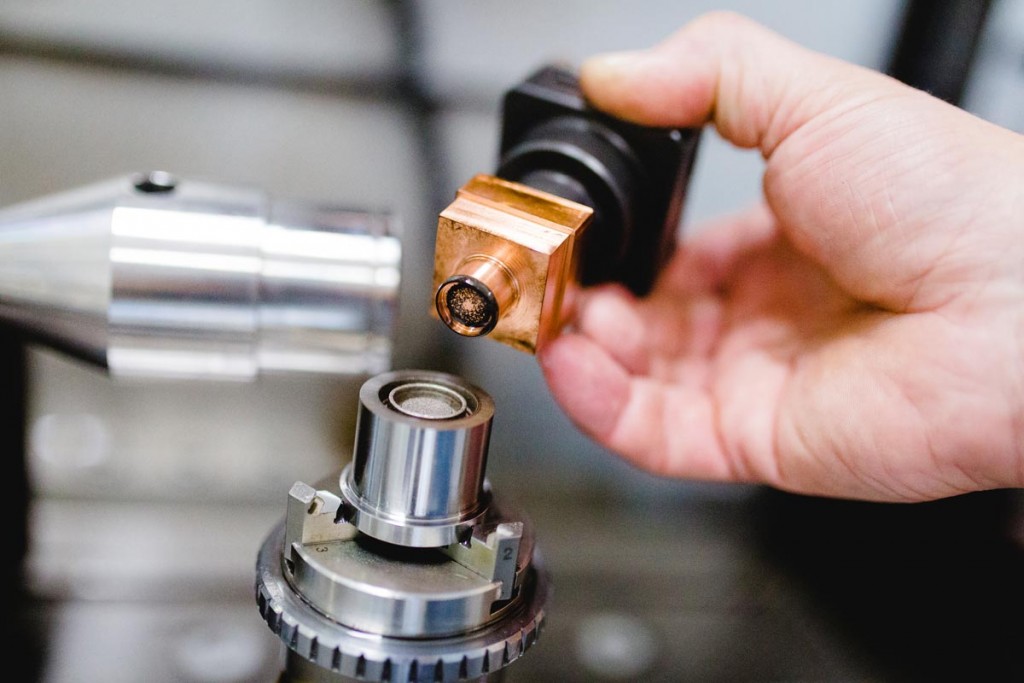

CNC-gesteuerte Senkerodierung mit Elektrodenfertigung in Hirschmann-, Erowa- und 3R-System.

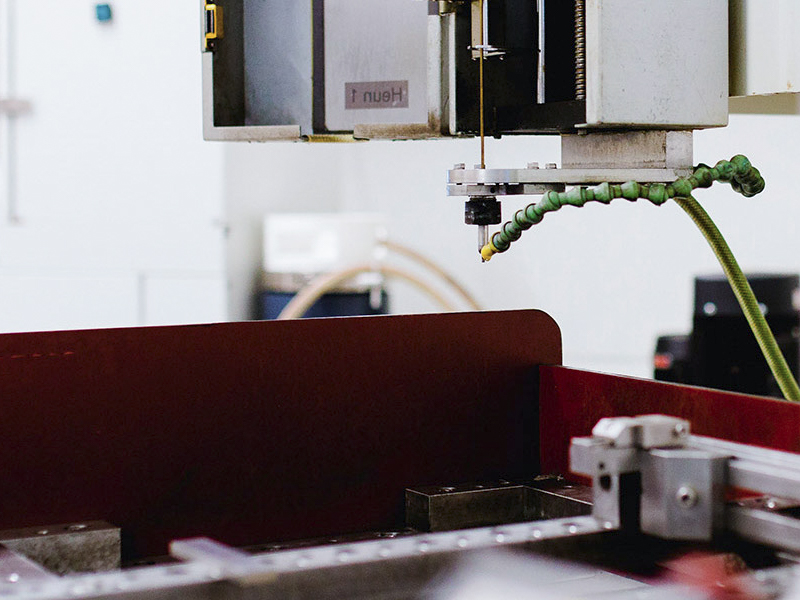

Super Drill EDM (Startlocherodieren)
Elektroerosives Bohren von Startlöchern mit Elektrodendurchmessern 0,10–0,30 mm.

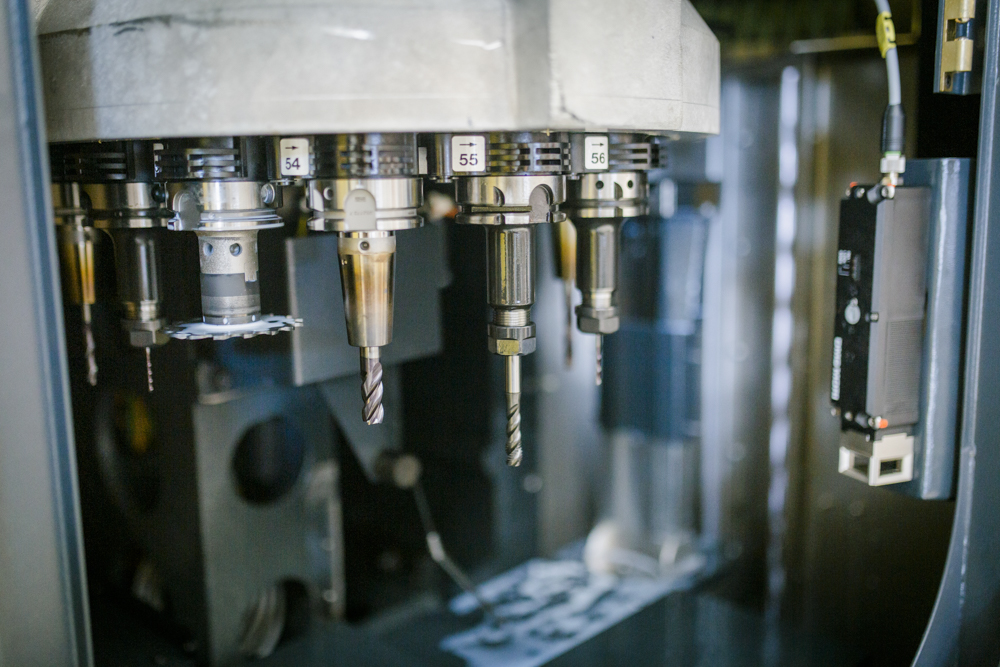

5-Achs-Simultanfräsen
Simultanbearbeitung bis 24.000 U/min, Fahrwege bis 735 x 650 x 560 mm und Schwenkrundtisch Ø 650 mm.
Flachschleifen
Flachschleifbereich bis 800 x 500 x 400 mm.
Metall (alle metallischen Materialien)
Bearbeitung aller metallischen Materialien laut Zertifikatsgeltungsbereich.
Kunststoff
Fertigung von Präzisions-Kleinteilen aus Kunststoff und Metall.

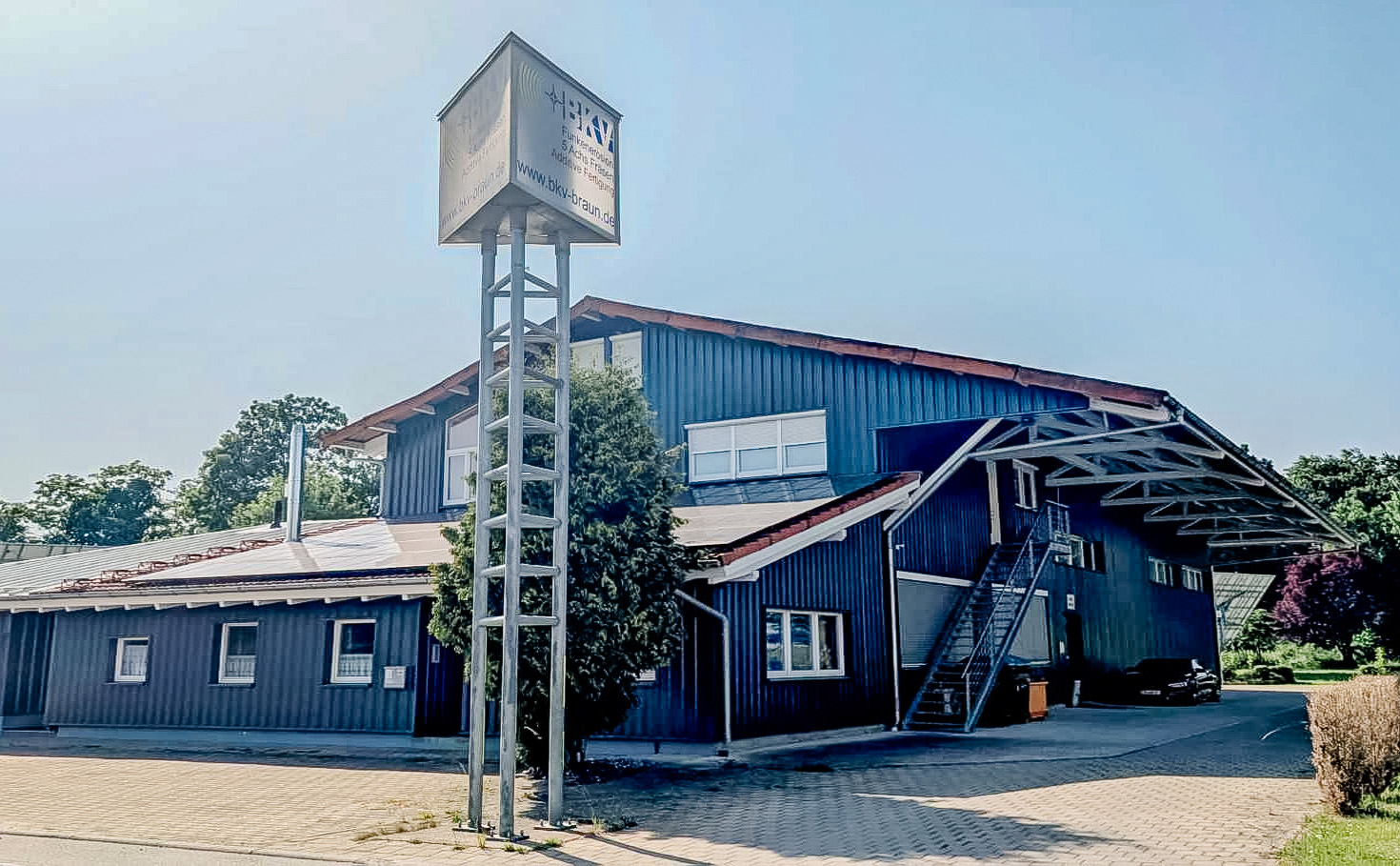

Standort Meßkirch
Meßkirch
DEProduktion und Verwaltung
- Stückgewicht / Größe
- Drahterodieren bis 3.000 kg · Fräsen bis 1.000 kg
- Losgröße
- Einzelteile bis Serienfertigung
- Werkstoffe
- Alle metallischen Materialien, Kunststoff
- DMG MORI DMU 65 monoBlock (5-Achs, 24.000 U/min)
- DMG MORI DMU 40 Evo (5-Achs, 16 UPC-Paletten)
- DMG MORI DMP 70 (5-Achs, Fanuc WH3 Roboter)
- 6x Fanuc Drahterodiermaschinen (alpha 0iB bis C800iB)
- Sodick ALC 400P mit Erowa ERC 80
- Exeron 310 Senkerodiermaschine
- Sodick 60ALG Senkerodiermaschine
- Heun Startlocherodiermaschine
- Ziersch Z48 Flachschleifmaschine
- MEBAmat Hochleistungs-Bandsäge Ø 320 mm
Bauteile und Produkte

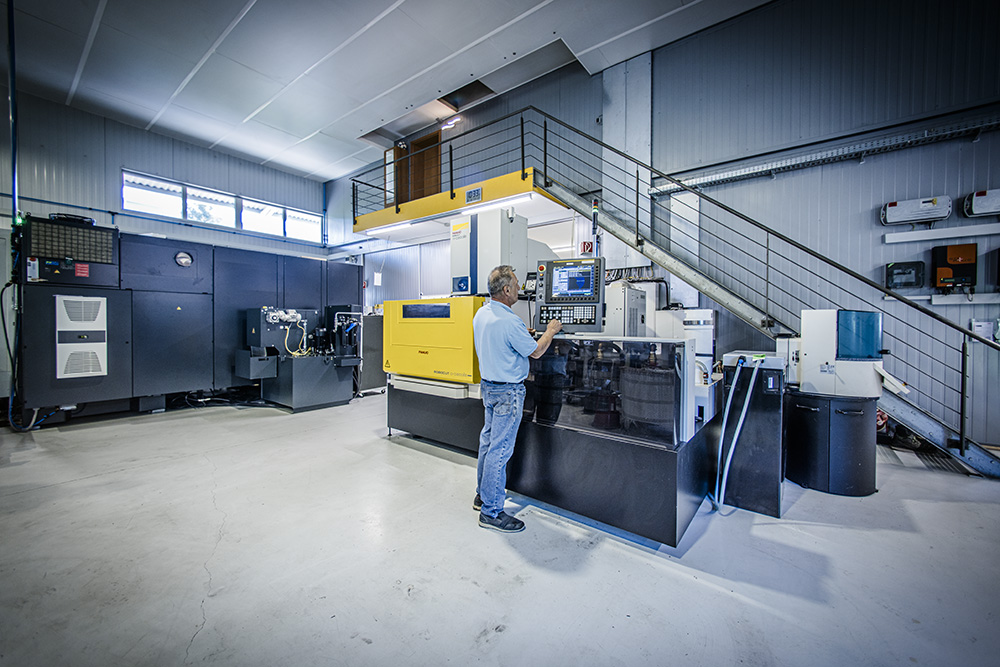

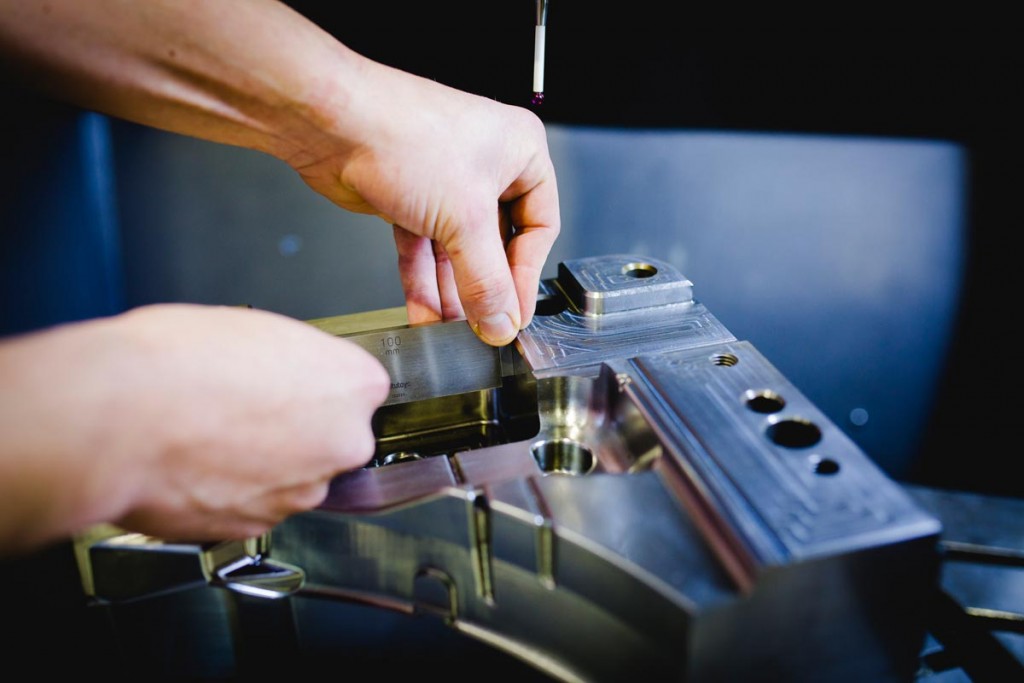

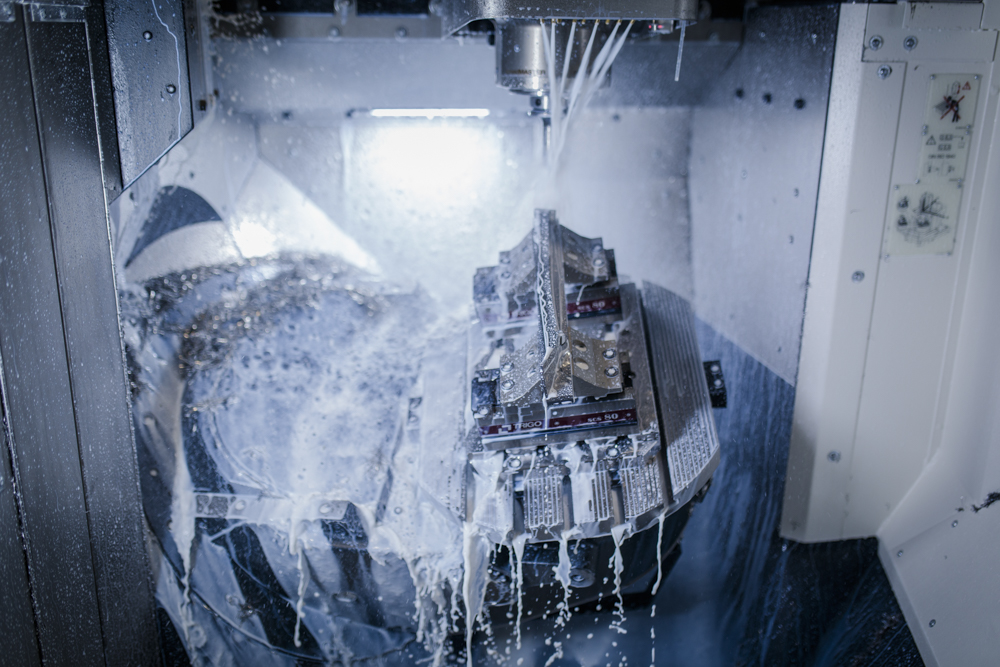

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| DrahterodierenZerspanung | bis Ra 0,2 µm | – | 3.000 kg | – | metallische Materialien |
| Super Drill EDM (Startlocherodieren)Zerspanung | – | – | 500 kg | – | – |
| SenkerodierenZerspanung | – | – | – | – | – |
| Fräsen (4- und 5-Achs-Simultanbearbeitung, bis 24000 U/min)Zerspanung | – | – | 1000 kg | – | – |
| FlachschleifenZerspanung | – | – | – | – | – |
| Bohrarbeiten / EDM-BohrarbeitenZerspanung | – | – | – | – | – |
| SägenZerspanung | – | – | – | – | – |
| Automation / vollautomatische FertigungEngineering | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Fräsmaschine | DMG MORI DMU 65 monoBlock | 1 | 735 x 650 x 560 mm, Rundtisch Ø 650 mm, 24.000 U/min, 90 WKZ | – | Meßkirch |
| 5-Achs-Fräsmaschine | DMG MORI DMU 40 Evo | 1 | 450 x 450 x 360 mm, Rundtisch Ø 480 mm, 20.000 U/min, 210 WKZ, 16 UPC-Paletten | – | Meßkirch |

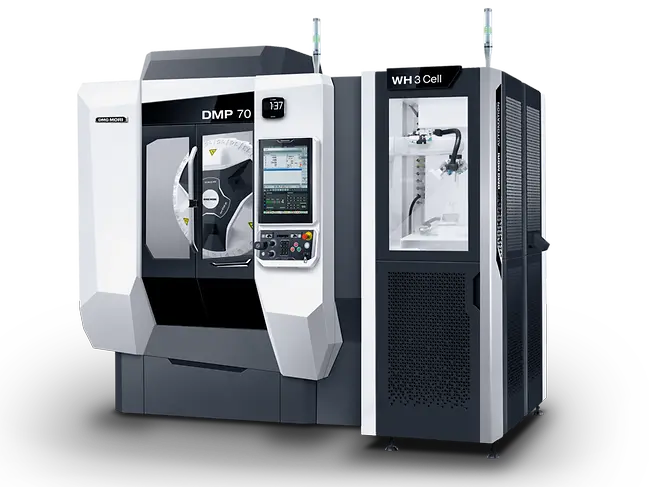

| 5-Achs-Fräsmaschine | DMG MORI DMP 70 | 1 | 735 x 650 x 560 mm, Rundtisch Ø 280 mm, 24.000 U/min, 25 WKZ, WH3 Fanuc 6-Achs-Roboter | – | Meßkirch |
| Drahterodiermaschine | Fanuc alpha 0iB (5 Achsen) | 1 | Fahrweg 320 x 220 x 180 mm, Becken 700 x 550 x 230 mm | – | Meßkirch |
| Drahterodiermaschine | Fanuc alpha 0iB (6 Achsen) | 1 | Fahrweg 320 x 220 x 180 mm, Becken 700 x 550 x 230 mm | – | Meßkirch |
| Drahterodiermaschine | Fanuc alpha 1iC | 1 | Fahrweg 550 x 370 x 310 mm, Becken 850 x 750 x 320 mm | – | Meßkirch |
| Drahterodiermaschine | Fanuc alpha 0iE | 1 | Fahrweg 370 x 270 x 255 mm, Becken 700 x 550 x 300 mm | – | Meßkirch |
| Drahterodiermaschine | Fanuc alpha C400iB | 1 | Fahrweg 400 x 300 x 255 mm, Becken 750 x 600 x 300 mm | – | Meßkirch |
| Drahterodiermaschine | Fanuc alpha C800iB | 1 | Fahrweg 800 x 600 x 510 mm, Becken 1000 x 1250 x 550 mm | – | Meßkirch |
| Drahterodiermaschine | Sodick ALC 400P | 1 | Fahrweg 400 x 300 x 250 mm, Becken 850 x 610 mm, ERC 80 + Jobmanager von Erowa | – | Meßkirch |
| Senkerodiermaschine | Exeron 310 | 1 | Fahrweg 350 x 270 x 270 mm, Becken 550 x 350 mm, 20 Elektrodenplätze | – | Meßkirch |
| Senkerodiermaschine | Sodick 60ALG | 1 | Fahrweg 600 x 420 x 370 mm, Becken 950 x 740 mm, 68 Elektroden + 4 UPC-Paletten | – | Meßkirch |
| Startlocherodiermaschine | Heun | 1 | Fahrweg 550 x 370 x 310 mm, Becken 800 x 600 x 300 mm | – | Meßkirch |
| Flachschleifmaschine | Ziersch Z48 | 1 | Schleifbereich 800 x 500 x 400 mm | – | Meßkirch |
| Hochleistungs-Band/Blocksäge | MEBAmat Hochleistungsautomat | 1 | Sägeleistung Ø 320 mm | – | Meßkirch |
Zusatzleistungen
Qualität
Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001:2015 (VISOCERT GmbH, Z-25-10017-90) zertifiziert; Prüfprozesse sind in die Fertigung integriert.
| Nachweis | Meßkirch |
|---|---|
| ISO 9001 |
Historie
- 2018
Erstzertifizierung des Qualitätsmanagementsystems nach ISO 9001:2015 am 20.06.2018.
