Filterkomponenten, Spaltsiebe, Halbzeuge und Anlagenservice für Filtration und Separation
BODE Solutions
Neu auf Amplifa
Über BODE Solutions

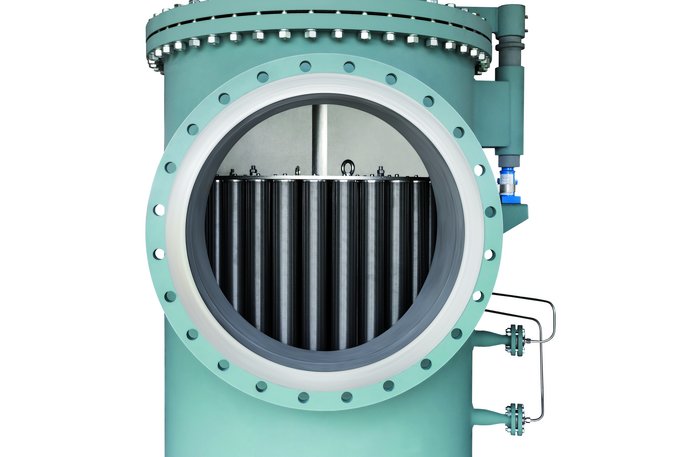

BODE Solutions bietet seit über 50 Jahren Lösungen in der Verfahrens- und Fertigungstechnik mit Schwerpunkt auf Filtration, Separation und Siebtechnik. Das Portfolio reicht von Halbzeugen wie Lochblechen, Streckmetall, Metalldrahtgeweben und Drahtgestricke bis zu fertigen Komponenten und Komplettanlagen wie Rückspülfiltern, Kerzenfiltern, Kantenspaltfiltern, Drehtrommelsieben (Girapac/Girasieve), Hydrasieb-Feinsiebmaschinen und mobilen Wasseraufbereitungscontainern. Spaltsiebe werden mit Wickelmaschinen durch widerstandsverschweißte Profil- und Stützdrähte gefertigt, Metalldrahtgewebe auf eigenen Webautomaten produziert und veredelt (Sintern, Elektropolieren, Plasmaschweißen, Kalandrieren). Ergänzt wird das Angebot durch Laserteile und Baugruppenfertigung mit Montage, Siebrahmenbespannung, Schneckenaufbereitung von Schneckenpressen mit mobiler OSR Unit sowie Vermessung, Re-Engineering und FEM-Analysen. Abnehmer sind unter anderem Chemie, Öl und Gas, Wasseraufbereitung, Lebensmittelindustrie, Zellstoff/Papier, Recycling und Maschinen- und Anlagenbau. Mit dem Netzwerkpartner werden Ersatzteile weltweit vorgehalten.
- Verfahren
- Spaltsiebfertigung (Wickelmaschinen, widerstandsverschweißte Profil- und Stützdrähte), Laserteile (Laserschneiden/Laserstanzen), Baugruppenfertigung mit Montage (inhouse), Lochblechherstellung (Stanzen, Bohren, Lasern, Fräsen), Laserperforation von Lochblechen, Stanz-Lasertechnik (Stanzkraft 220 kN, max. Stanzdurchmesser 76,2 mm, max. Blechstärke 8 mm), Streckmetall-/Streckgitterherstellung (Einschneiden und Strecken, Kalandrieren, Flachwalzen), Metalldrahtgewebe-Herstellung (Weben, eigene Webautomaten)
- Werkstoffe
- Edelstahl, Kohlenstoffstahl, Inconel, Hastelloy, Monel, Duplex, Super Duplex, Titan
- Zertifikate
- Qualitätssicherung Metalldrahtgewebe, Bubble Testing Underdrain
- 01
Engineering: Re-Design, Neuentwicklung, FEM-Analysen
- 02
Halbzeugfertigung: Lochblech, Streckmetall, Metalldrahtgewebe, Spaltsieb
- 03
Veredelung: Beschichten, Sintern, Elektropolieren, Glühen
- 04
Baugruppenfertigung mit Laserschneiden und Montage
- 05
Anlagenbau: Filteranlagen und Aufbereitungssysteme
- 06
Montage, Wartung und Vor-Ort-Service
Werkstoffe und Verfahren
Edelstahl

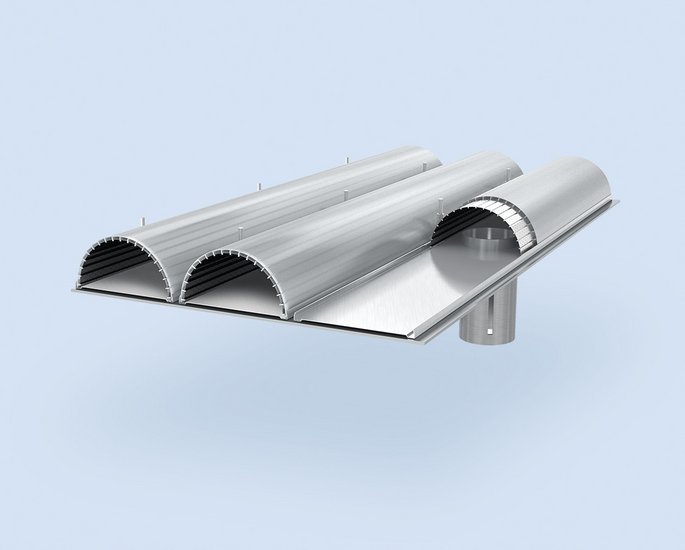

Werkstoff für Filterbehälter, Filterelemente, Spaltsiebe und Drainagerohre.
Kohlenstoffstahl / verzinkter Stahl
Basiswerkstoff für Filterbehälter und Lochbleche, optional mit Innenbeschichtung.
Titan
Sonderwerkstoff für Filterelemente in aggressiven Medien.
Inconel, Hastelloy, Monel, Alloy
Sonderlegierungen für hohe Korrosions- und Temperaturbeanspruchung.
Duplex / Super Duplex
Hochfeste Edelstahlwerkstoffe für Filterelemente.
Aluminium
Werkstoff für Lochbleche und Laserteile.
Kupfer, Messing, Zink
Werkstoffe für individuelle Lochblechanfertigungen.
Polycarbonat, PEHD, Kunststoff
Werkstoffe für Hydrasieb-Hochtemperaturanwendungen und Schneckenverdichter-Trogauskleidungen.

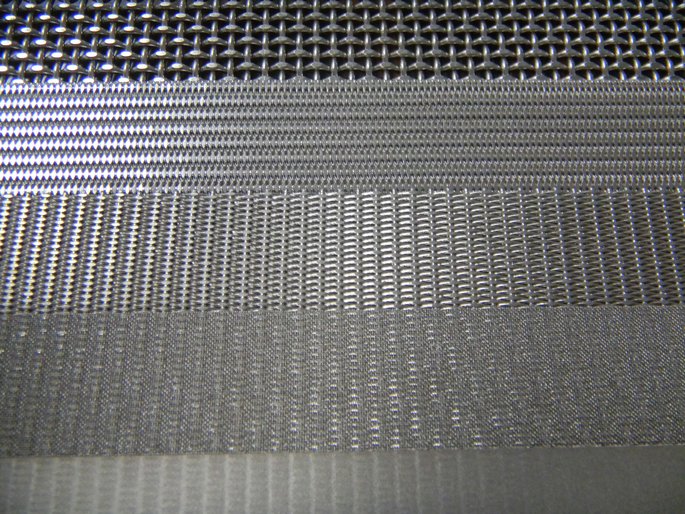

Metalldrahtgewebe-Herstellung
Eigene Webautomaten fertigen Präzisionsgewebe mit bis zu drei Schussdrähten.
Spaltsiebfertigung (Wickelmaschinen)
Profil- und Stützdrähte werden widerstandsverschweißt; Schlitzweite über Spiralsteigung bestimmt.
Laserschneiden/Laserstanzen
Laserteile bis 4.000 x 2.000 mm, ±0,1 mm Genauigkeit.
Veredelung und Fügetechniken
Ultraschallreinigung, Kalandrieren, Sintern, Plasmaschweißen, Elektronenstrahlschweißen, Löten, Elektropolieren.
Bauteile und Produkte
Einblicke in die Fertigung
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Spaltsiebfertigung (Wickelmaschinen, widerstandsverschweißte Profil- und Stützdrähte)Umformung | sehr enge Toleranzen (Projekt: Spaltsiebfilterkerze) | – | – | – | Edelstahl, Titan, Hastelloy, Monel, Inconel, Super Duplex |
| Laserteile (Laserschneiden/Laserstanzen)Zerspanung | ±0,1 mm | – | – | – | – |
| Baugruppenfertigung mit Montage (inhouse)Montage | – | – | – | – | – |
| Lochblechherstellung (Stanzen, Bohren, Lasern, Fräsen)Zerspanung | – | 4.000 mm (Laserperforation) × 2.000 mm (Laserperforation) | – | – | Stahl, Edelstahl, Aluminium, Kupfer, Zink, Messing, Kunststoff |
| Laserperforation von LochblechenZerspanung | ±0,1 mm | 4.000 mm × 2.000 mm | – | – | Stahl (bis 25 mm), Edelstahl (bis 30 mm), Aluminium (bis 15 mm) |
| Stanz-Lasertechnik (Stanzkraft 220 kN, max. Stanzdurchmesser 76,2 mm, max. Blechstärke 8 mm)Umformung | ±0,1 mm | – | – | – | Stahl, Edelstahl, Aluminium |
| Streckmetall-/Streckgitterherstellung (Einschneiden und Strecken, Kalandrieren, Flachwalzen)Umformung | – | – | – | – | Stahl |
| Metalldrahtgewebe-Herstellung (Weben, eigene Webautomaten)Fügen | – | – | – | – | alle verwebbaren Werkstoffe |
| Veredelung von Metalldrahtgewebe (ultraschallreinigen, kalandrieren, spannungsarm Glühen,Oberfläche | – | – | – | – | Metall |
| Fügetechniken: Plasmaschweißen, Elektronenstrahlschweißen, WIG-Schweißen, Löten, Sintern, KlebenFügen | – | – | – | – | Metalldrahtgewebe |
| Konfektionierung Gewebe: Schneiden, Ablängen, Stanzen, Plissieren, Prägen, Tiefziehen, Formen,Fügen | – | – | – | – | Metalldrahtgewebe |
| Siebrahmenbespannung (Neubespannung und Neufertigung von Taumel-, Ultraschall-, Rüttel-, Rechteck-Montage | – | Rundsiebe bis Durchmesser 2.900 mm | – | – | Edelstahl, Federstahl, Kunststoff |

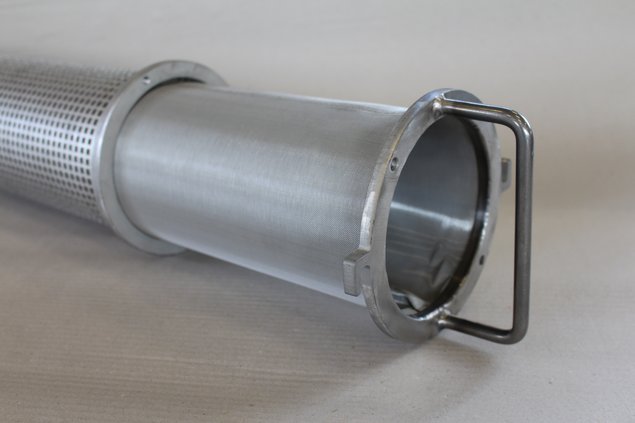

| Filteranlagenfertigung (Kerzenfilter, Kantenspaltfilter, Siebkorbfilter, Rückspülfilter,Montage | – | – | – | – | Edelstahl, Kohlenstoffstahl, Inconel, Alloy, Hastelloy, Duplex, Superduplex, Titan, Monel |

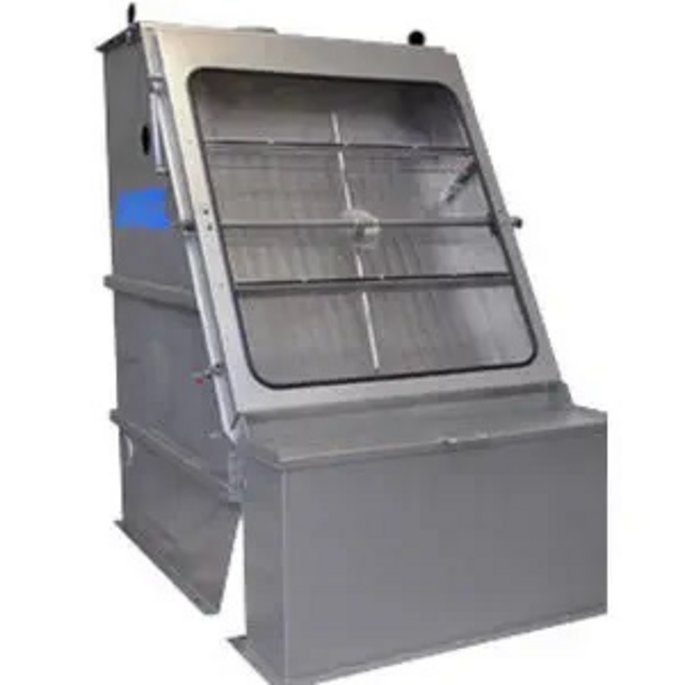

| Hydrasieb (statische Feinsiebmaschine, Coanda-Effekt), Modelle HS24/HS48/HS72Montage | – | – | – | – | Polycarbonat, Edelstahl |
| Drehtrommelsiebe Girapac/Girasieve (Spaltsiebtrommeln, Schneckenverdichter)Montage | – | – | – | 25 m³/h (Girasieve) – 980 m³/h (Girasieve) | Edelstahl, PEHD, hochfestem Stahl |

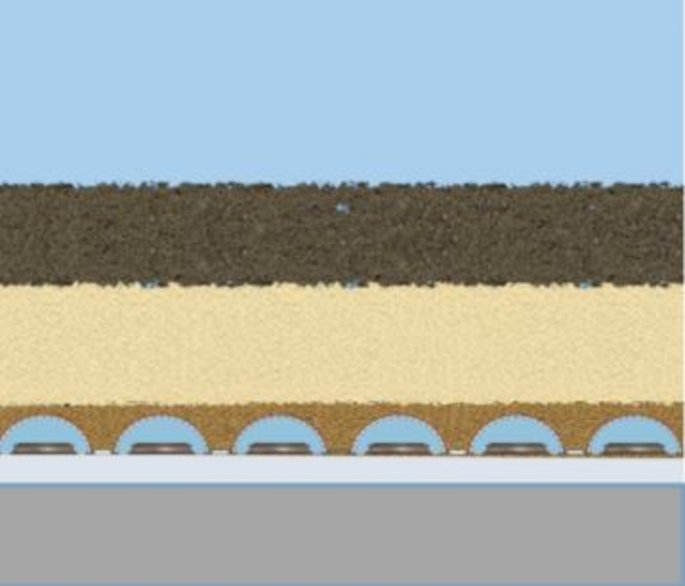

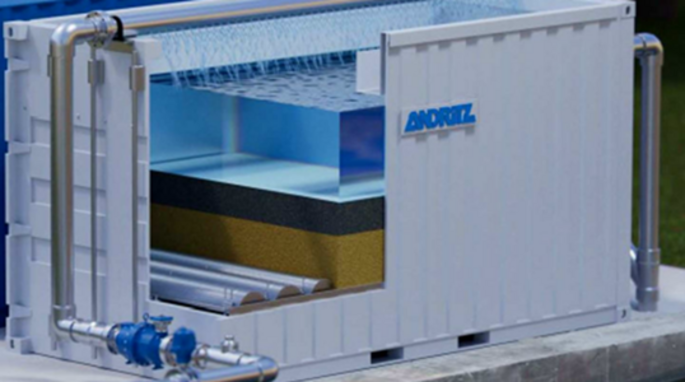

| Mobile Wasseraufbereitung AMFU (Container-Einheit, Underdrain Filterboden)Montage | – | – | – | 120 m³/h pro Einheit | Edelstahl, Sand, Aktivkohle |
| Spindeldemontage/-montage und Spindeloptimierung von Schneckenpressen (OSR Unit Vor-Ort-Reparatur)Montage | – | – | – | – | Hartmetalllegierung, Speziallegierung, Stahl |
| Wellenbeschichtung für Schneckenpressen (aufgeschweißte Verschleißplatten)Oberfläche | – | – | – | – | Schneckenwellen-Stahl |
| Vermessung, Re-Engineering, 3D-Modellierung, FEM-Analysen, Festigkeits- und LebensdauerberechnungenPrüfung | – | – | – | – | – |
| Anarbeitungs-Service Lochbleche: Stanzen von Zusatzlöchern, Konturschneiden, Ausklinken, Entfetten,Oberfläche | – | – | – | – | Lochbleche |
| Montagedienstleistungen, Wartung und Reparatur von branchenspezifischen Maschinen und AnlagenMontage | – | – | – | – | – |
| Engineering: Re-Design, Neuentwicklungen, Auslegung von Filtrations- und SeparationslösungenEngineering | – | – | – | – | – |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Wickelmaschine (Spaltsiebfertigung) | – | – | – | – | Netzwerkpartner |
| Webautomat (Metalldrahtgewebe) | – | – | – | – | – |
| Laserschneidanlage (Bleche bis 4.000 x 2.000 mm, max. 30 mm Edelstahl) | – | – | 4.000 x 2.000 mm | – | – |
| Stanz-Laseranlage (Stanzkraft 220 kN) | – | – | – | – | – |
| OSR Unit (mobile Vor-Ort-Reparatur Schneckenpressen) | ANDRITZ | – | – | – | mobil beim Kunden |
Zusatzleistungen
Referenzkunden
Qualität

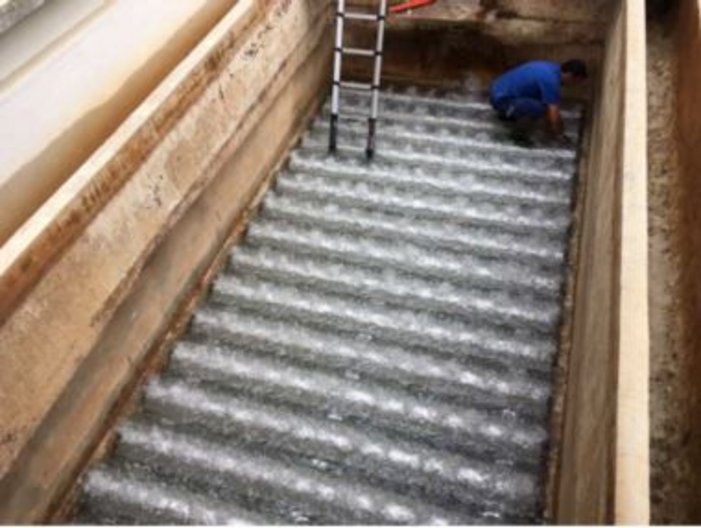

Metalldrahtgewebe unterliegt einer Qualitätssicherung von der Eingangsprüfung der Drähte über Inlinekontrollen bis zur hundertprozentigen Endabnahme aller Gewebe. Unterdrain-Systeme werden im Bubble Testing geprüft.
| Nachweis | BODE Solutions |
|---|---|
| Qualitätssicherung Metalldrahtgewebe | |
| Bubble Testing Underdrain |
Historie
- ca. 1970er
Wurzeln im Halbzeuggeschäft (Lochbleche, Streckmetall, Drahtgewebe, -gestricke); über 50 Jahre am Markt
