Werkzeug- und Formenbau bis 10 Tonnen sowie CNC-Einzelteilfertigung in Oederan, Sachsen.
BRAND Werkzeug- und Maschinenbau GmbH
Ringstraße 3, 09569 OederanNeu auf Amplifa
Werkzeug- und Maschinenbau aus einer Hand seit 1992

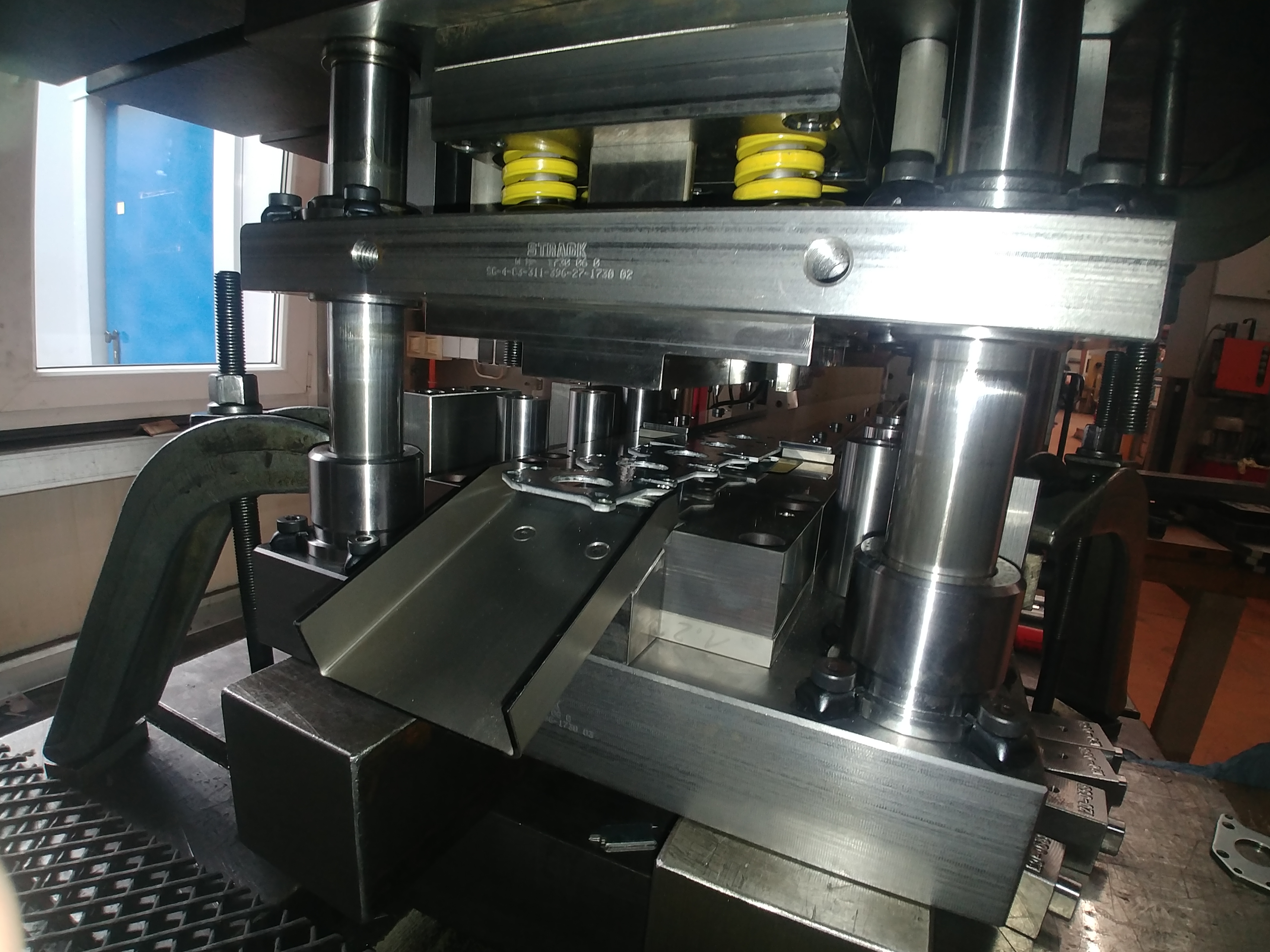

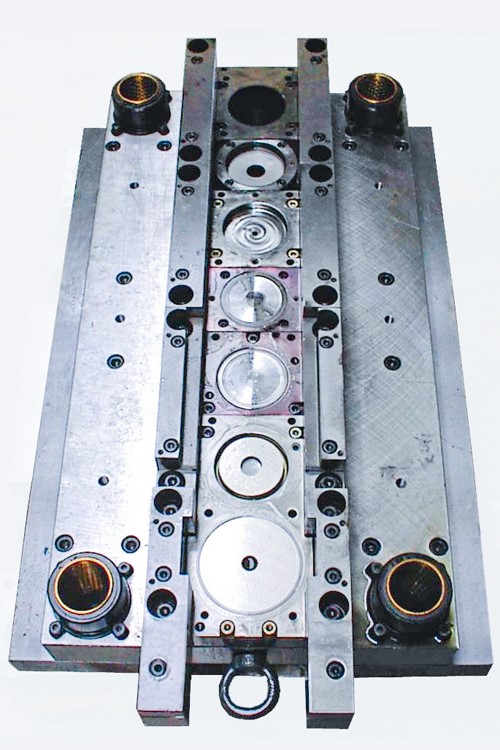

Die BRAND Werkzeug- und Maschinenbau GmbH ist ein 1992 gegründetes Familienunternehmen mit über 30 Mitarbeitern am Standort Oederan in Sachsen. Das Unternehmen fertigt Press- und Stanzwerkzeuge, Folgeverbundwerkzeuge, IHU-Werkzeuge für die Innenhochdruckumformung sowie Spritzguss-, Press-, Reibbelag- und Elastomerformen bis 10 Tonnen Werkzeuggewicht und 2.500 × 1.500 mm Format. Ergänzend werden Ersatzteile, Verschleiß- und Aktivteile, Prototypen und Sonderteile in Losgrößen von 1 bis 500 Stück gefertigt, inklusive Reverse Engineering aus Musterteilen. Die Wertschöpfung erfolgt vollständig im eigenen Haus: Konstruktion mit SolidWorks 3D und AutoCAD, 5-Achs-Fräsen, Senk- und Drahterodieren, CNC-Drehen, Rund- und Flachschleifen sowie Werkzeugerprobung auf einer Probierpresse mit 1.250 kN. Werkstoffe sind Werkzeugstähle wie 1.2311 bis 1.2767, nichtrostende Stähle, Aluminium-, Kupfer- und Nickelbasislegierungen sowie technische Kunststoffe. Abnehmer stammen aus Automotive, Maschinenbau, Brems- und Kupplungsindustrie, Schienenverkehr, Windkraft und Verpackungsindustrie. Ein Schwerpunkt sind Stahl-Bremsbelagträger für Schienenfahrzeuge und Windkraftanlagen.
- Standort
- Oederan
- Verfahren
- Werkzeugbau (Schwerwerkzeuge, Press- & Stanzwerkzeuge), Spritzguss- und Pressformen / Formenbau, Reibbelagformen, Elastomerformen, IHU-Werkzeuge (Innenhochdruckumformung / Hydroforming), Folgeverbundwerkzeuge (mehrstufige Stanz- und Umformwerkzeuge), CNC-Einzelteilfertigung (Ersatz-, Verschleiß- und Aktivteile, Prototypen, Sonderteile), 5-Achs-Fräsen
- Werkstoffe
- 1.2344, 1.2714, 1.2379, 1.2738, 1.2311, 1.2312, 1.2343, 1.2767
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001
- Gegründet
- 1992
- Mitarbeiter
- 30+
- Branchen
- Automotive, Maschinenbau, Konsumgüter, Brems- und Kupplungsindustrie, Schienenverkehr, Windkraft
- 01
Werkzeugkonstruktion (SolidWorks 3D, AutoCAD)
- 02
Machbarkeitsanalyse
- 03
CNC-Fräsen (3- und 5-Achs)
- 04
Draht- und Senkerodieren
- 05
CNC-Drehen
- 06
Rund- und Flachschleifen
- 07
Laserschneiden und Lasergravieren
- 08
Honen, Härten, Nitrieren, PVD, Hartverchromen (in Kooperation)
- 09
Endmontage
- 10
Werkzeugerprobung (Probierpresse 1.250 kN, Exzenterpresse 3.150 kN)
- 11
Qualitätsprüfung mit 3D-Koordinatenmessmaschine
Standorte
Oederan
DEHauptsitz, Konstruktion, Werkzeug- und Formenbau, CNC-Einzelteilfertigung, Qualitätsprüfung
- Stückgewicht / Größe
- Werkzeuge bis 10 t, Bauteile bis 2.500 × 1.500 mm, Fräsen
- Losgröße
- Einzelteile bis Werkzeuge; Einzelteilfertigung 1–500 Stück
- Werkstoffe
- Werkzeugstähle 1.2311–1.2767, Edelstahl 1.4301/1.4571, Aluminium-, Kupfer- und Nickelbasislegierungen, Kunststoffe
Bauteile und Referenzen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Werkzeugbau (Schwerwerkzeuge, Press- & Stanzwerkzeuge)Werkzeugbau | – | 2.500 mm × 1.500 mm | 10 t | – | – |

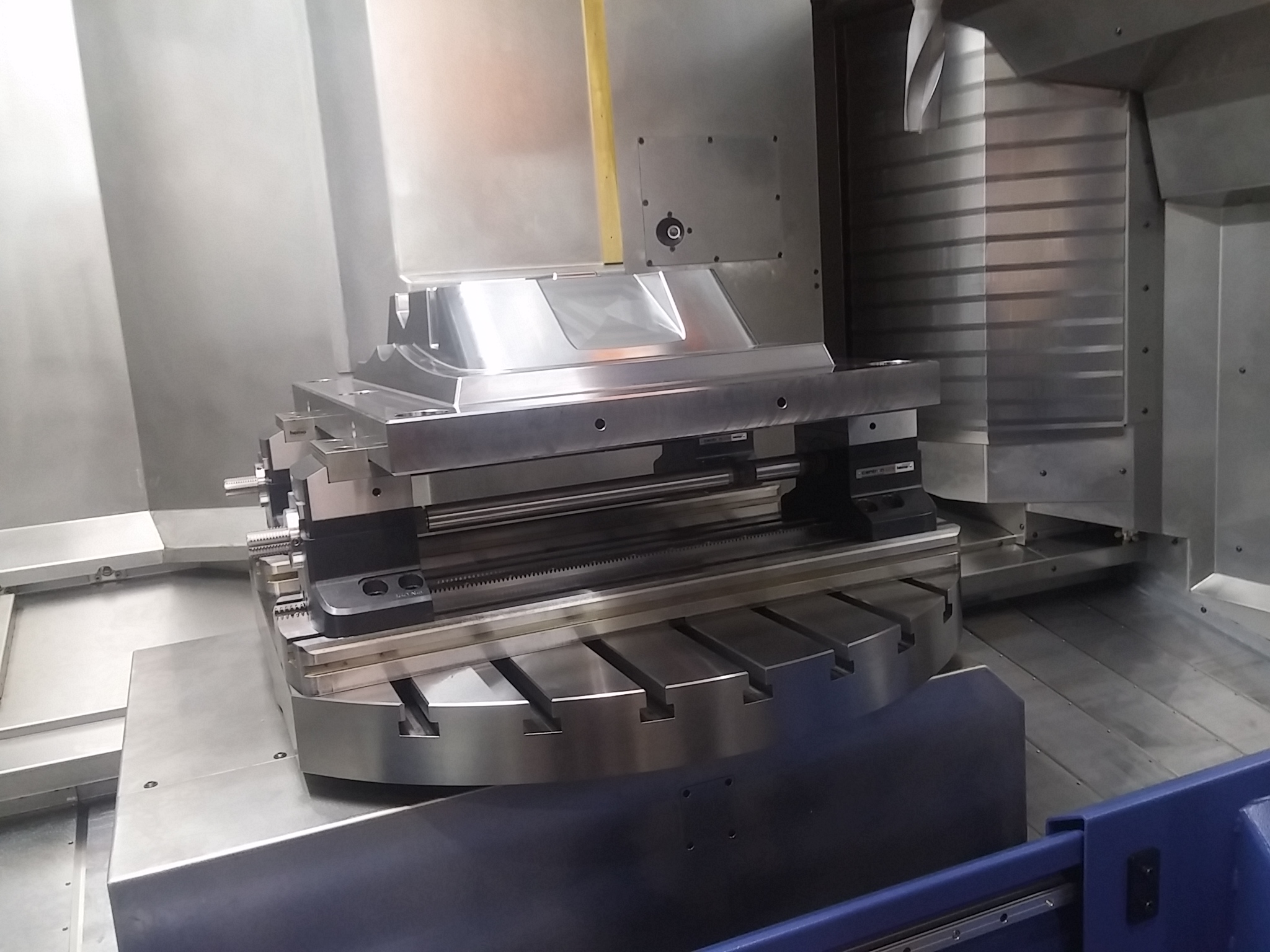

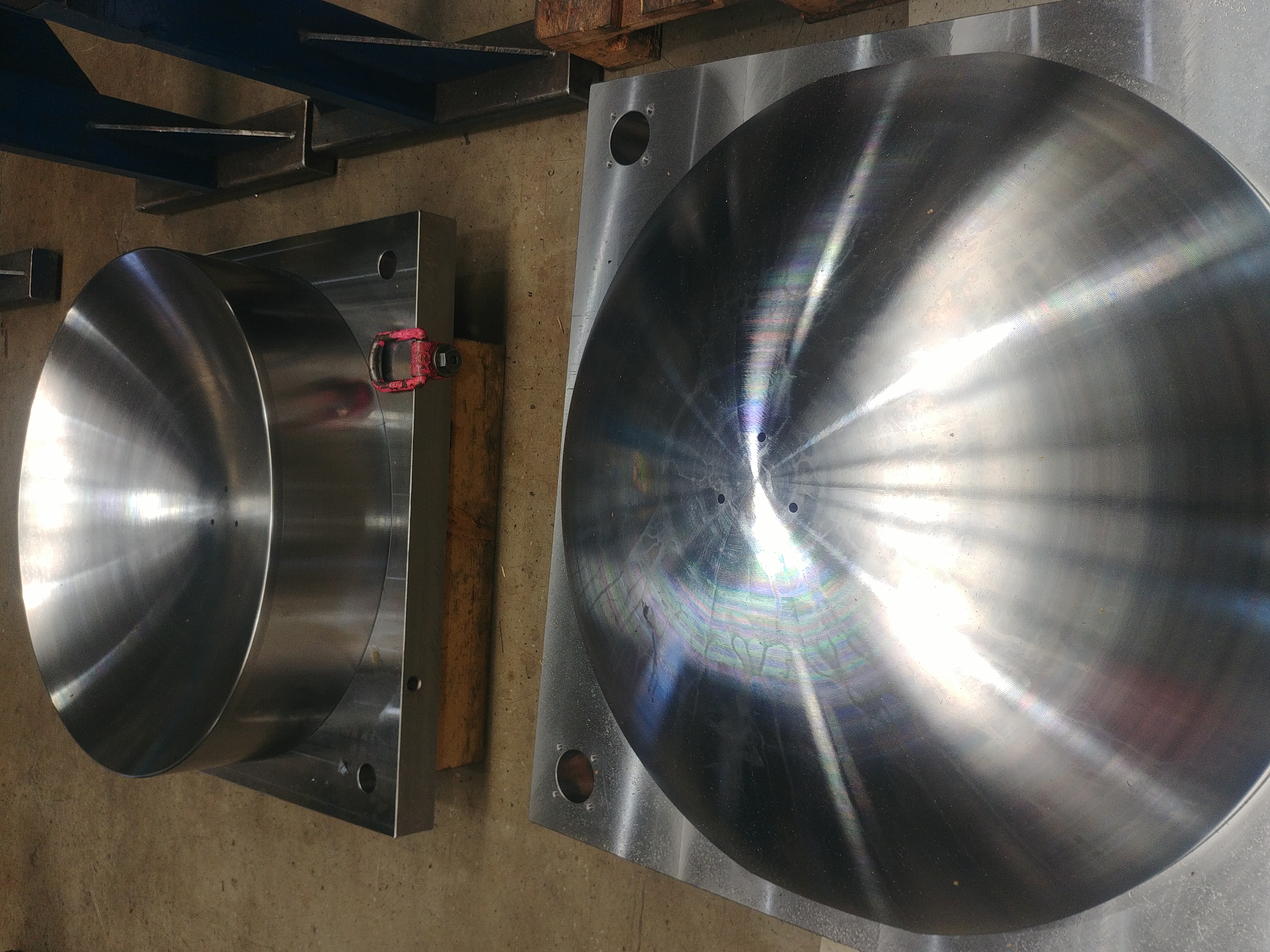

| Spritzguss- und Pressformen / FormenbauWerkzeugbau | – | 1.500 mm | 10 t | – | 1.2311, 1.2312, 1.2343, 1.2344, 1.2767 |
| ReibbelagformenWerkzeugbau | – | – | 10 t | – | 1.2343, 1.2344 |
| ElastomerformenWerkzeugbau | – | – | 10 t | – | 1.2343 |

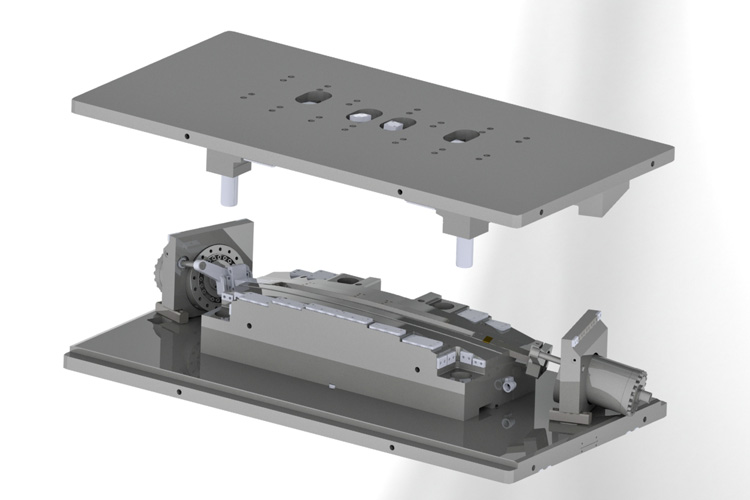

| IHU-Werkzeuge (Innenhochdruckumformung / Hydroforming)Werkzeugbau | – | 2.500 mm × 1.500 mm | 10 t | – | 1.2344, 1.2714, 1.2379, 1.2738 |
| Folgeverbundwerkzeuge (mehrstufige Stanz- und Umformwerkzeuge)Werkzeugbau | – | 2.500 mm × 1.500 mm | 10 t | – | Stahl |

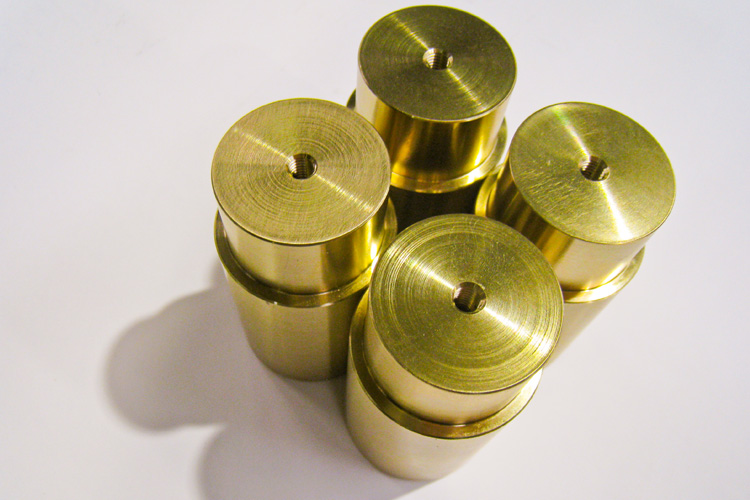

| CNC-Einzelteilfertigung (Ersatz-, Verschleiß- und Aktivteile, Prototypen, Sonderteile)Zerspanung | IT6 (unter ±10 µm) | 2.500 mm × 1.500 mm | – | 1 Stück – 500 Stück | 1.2311, 1.2312, 1.2343, 1.2344, 1.2379, 1.2767, 1.2738, 1.4301, 1.4571, Aluminiumlegierungen, Kupferlegierungen, Messing, Bronze, POM, PA6, PEEK, Nickelbasislegierungen (Inconel) |
| 5-Achs-FräsenZerspanung | – | 2.500 mm × 1.500 mm | 15 t | – | Stahl, Werkzeugstahl, Nichtrostende Stähle, Aluminium, Kupferlegierungen, Nickelbasislegierungen, Kunststoff |
| DrahterodierenZerspanung | – | – | 1.500 kg | – | Stahl, Werkzeugstahl |
| SenkerodierenZerspanung | – | – | 700 kg | – | Stahl, Werkzeugstahl |
| CNC-Drehen mit angetriebenen WerkzeugenZerspanung | – | 1.400 mm × Ø 550 mm | – | – | Stahl, Werkzeugstahl, Aluminium, Messing, Kunststoff |
| Konventionelles DrehenZerspanung | – | 1.000 mm × Ø 400 mm | – | – | Stahl |
| Rund- und FlachschleifenZerspanung | – | – | 2,5 t | – | Werkzeugstahl, Stahl |
| Laserschneiden und LasergravierenOberfläche | – | – | – | – | Blech, Stahl |
| Honen, Wärmebehandlung (Härten, Vergüten, Nitrieren), Beschichtung (PVD, Hartverchromen) inWärmebehandlung | – | – | – | – | – |
| Werkzeugerprobung und Kleinserienfertigung (Probierpresse)Umformung | – | – | – | – | Stahl |
| Werkzeugkonstruktion (SolidWorks 3D, alle gängigen CAD-Formate)Engineering | – | – | – | – | – |
| Qualitätsmanagement / Prüfung (3D-Koordinatenmessmaschine, Erstmusterprüfung, Messprotokolle)Prüfung | – | – | – | – | – |
| 3D-Scans und CAD-Vergleiche (VL 500)Prüfung | – | – | – | – | – |
| Reverse Engineering aus MusterteilenEngineering | – | – | – | – | – |
26 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drahterodiermaschine | MITSUBISHI FA 10S | – | Verfahrweg 350 × 250 × 220 mm · U/V 32 mm · Aufspannbereich 800 × 600 × 215 mm · 500 kg | – | Oederan |
| CNC-Drahterodiermaschine | MITSUBISHI FA 20S | – | Verfahrweg 500 × 350 × 300 mm · U/V 75 mm · Aufspannbereich 800 × 600 × 215 mm · 500 kg | – | Oederan |
| CNC-Drahterodiermaschine | MITSUBISHI MV2400R Grand Tubular | – | Verfahrweg 600 × 400 × 310 mm · U/V 150 mm · Aufspannbereich 1050 × 820 × 305 mm · 1500 kg | – | Oederan |
| CNC-Drahterodiermaschine | MITSUBISHI MV2400R D-CUBES | – | Verfahrweg 600 × 400 × 310 mm · U/V 150 mm · 1050 × 820 × 305 mm · 1500 kg · Option 0,1 mm Draht | – | Oederan |
| CNC-Drahterodiermaschine | MITSUBISHI MV1200R Connect | – | Verfahrwege 400 × 300 × 220 mm · U/V 120 × 120 mm · max. Werkstück 810 × 700 × 215 mm · 500 kg | – | Oederan |
| Senkerodiermaschine | MITSUBISHI EA12-V 120A | – | Verfahrweg 400 × 300 × 300 mm · Aufspannbereich 800 × 550 × 250 mm · 700 kg · 20-fach | – | Oederan |
| CNC-Startlochbohrmaschine | – | – | – | – | Oederan |
| 5-Achs-Bearbeitungszentrum | TRIMILL VC 3016 | – | Verfahrweg 3000 × 1600 × 1000 mm · Aufspannfläche 3500 × 1750 mm · 15 t Werkstückgewicht | – | Oederan |
| 5-Achs-Bearbeitungszentrum | POSMill H800U | – | Verfahrweg 670 × 820 × 600 mm · 1,2 t · 96 Werkzeugplätze · 18.000 U/min | – | Oederan |
| HSC-Bearbeitungszentrum | DEPOCUT 2012 | – | Verfahrweg 2000 × 1200 × 800 mm · 2300 × 1600 mm · 12 t · bis 30.000 mm/min · 12 kW HF-Spindel | – | Oederan |
| 5-Achs-Bearbeitungszentrum | Reiden RX10 | – | Verfahrweg 1000 × 1100 × 810 mm · Rundtisch Ø1200 / Schwingkreis 1350 mm · 1800 kg · 28 kW 18.000 | – | Oederan |
| CNC-Bearbeitungszentrum | HURCO VMX30 | – | Verfahrweg 760 × 510 × 610 mm · 13 kW Spindel 12.000 U/min · WinMax-Steuerung | – | Oederan |
| CNC-Bearbeitungszentrum | HURCO VMX24 | – | Verfahrweg 610 × 510 × 610 mm · 13 kW Spindel 12.000 U/min · CAM mit Powermill/Depocam | – | Oederan |
| Kompakt-Bearbeitungszentrum | POSMill C 800 | – | Verfahrweg 800 × 520 × 550 mm | – | Oederan |
| CNC-Schleifmaschine | Linea 12.9 N | – | Verfahrweg 1450 × 950 × 700 mm · 2,5 t Werkstückgewicht | – | Oederan |
| Universalschleifmaschine (Rundschleifen) | Kellenberger | – | Ø 350 × 1000 mm | – | Oederan |
| NC-Drehmaschine | DMT-Kern | – | Umlauf-Ø über Bett 400 mm · Spitzenweite 1000 mm · Drehlänge 840 mm | – | Oederan |
| CNC-Drehmaschine | Emco Emcoturn E45 | – | Verfahrweg Ø 210 × 210 mm · 12-fach Revolver mit angetriebenen Werkzeugen | – | Oederan |
| CNC-Drehmaschine | CMZ TC35Y | – | max. Ø 550 × 1400 mm · 12-fach angetriebene Werkzeuge + Y-Achse · 3D-CAM OneCNC | – | Oederan |
| Hydraulische Probierpresse | Exner 1250 kN | – | 1250 kN · Werkzeugerprobung bis Serienreife · Kleinserienfertigung | – | Oederan |
| Exzenterpresse | PME PE 315/1600 C | – | Presskraft 3.150 kN | – | Oederan |
| CNC-Koordinatenmessgerät | Mitutoyo Euro-C 544 Apex | – | Verfahrweg 505 × 405 × 405 mm · COSMOS-Messsoftware | – | Oederan |
| 3D-Profilometer | Keyence VR5200 | – | – | – | Oederan |
| 3D-Scan-Messgerät | VL 500 | – | komplette 3D-Scans + CAD-Vergleiche | – | Oederan |
| CAD-Arbeitsplatz (2D) | AutoCAD | 4 | – | – | Oederan |
| CAD-Arbeitsplatz (3D) | SolidWorks + Plastics Professional + Simulation Professional | 6 | – | – | Oederan |
Zusatzleistungen
Qualität und Messtechnik

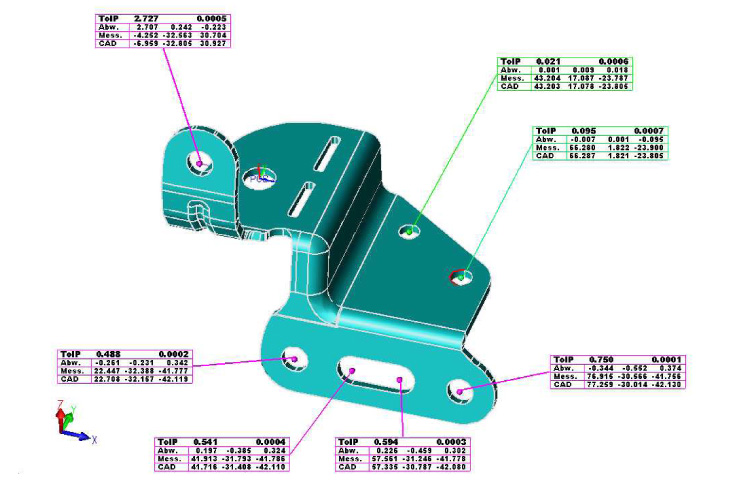

Das Qualitätsmanagement ist nach DIN EN ISO 9001:2015 (TÜV, gültig bis 18.09.2029) zertifiziert. Die Prüfung erfolgt auf einer eigenen 3D-Koordinatenmessmaschine (Mitutoyo Euro-C 544 Apex) mit Erstmusterprüfung, 3D-Profilometrie und dokumentierten Messprotokollen.
| Nachweis | Oederan |
|---|---|
| ISO 9001 |
Unternehmenshistorie
- 1992
Gründung des Familienunternehmens in Oederan, Sachsen.
- 1992–2006
Kontinuierliche Erweiterungen am Standort Oederan (Meilensteine 1992–2006) zum modernen Werkzeug- und Maschinenbau.
