Hersteller von CNC-Dreh- und Frästeilen in Klein- und Mittelserien von 50 bis 5.000 Stück aus Gutach im Schwarzwald.
Bruder Drehteile GmbH
Auf der Ebene 3, 77793 GutachNeu auf Amplifa
Über uns

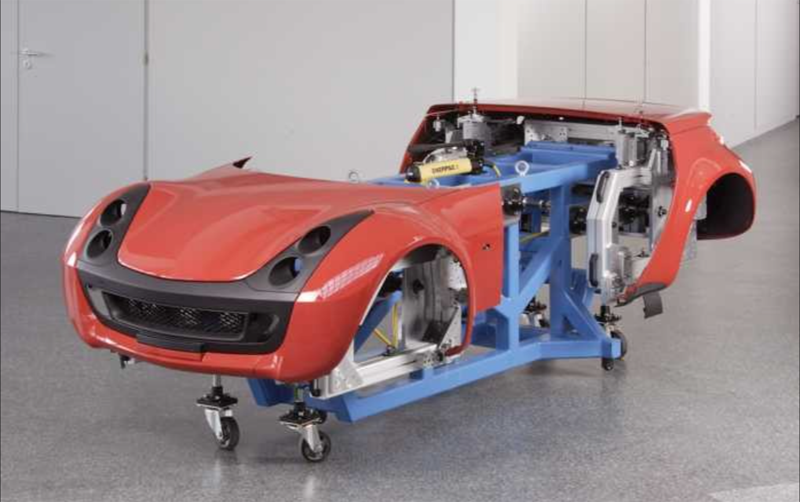

Die Bruder Drehteile GmbH ist ein familiengeführter Lohnfertiger aus Gutach im mittleren Schwarzwald (Ortenaukreis) und produziert seit 1969 Dreh- und Frästeile nach Zeichnung. Das Leistungsprofil umfasst CNC-Drehen bis Ø 60 mm von der Stange, Futterbearbeitung bis Ø 150 mm × 250 mm, Langdrehen, Komplettbearbeitung auf 9-Achsen-Drehfräszentren sowie CNC-Fräsen auf sechs Bearbeitungszentren, davon drei mit 4. Achse und eines mit 5-Achs-Tisch. Ergänzt wird das Angebot durch Konstruktion und Entwicklungsberatung, individuelle Oberflächenbehandlung (Brünieren, Verchromen, Verzinken, Eloxieren), Wärmebehandlung, Montage sowie 3D-Messtechnik. Gefertigt wird in Stücken von 50 bis 5.000 in Aluminium, Messing, Stahl, Edelstahl, Kunststoffen sowie den Hochleistungslegierungen Hastelloy und Inconel. Kunden stammen aus Automotive, Maschinenbau und seit 2017 aus der Waffenherstellung; ein Referenzprojekt waren die kompletten Messaufnahmen für den Smart Roadster.
- Standort
- Gutach
- Verfahren
- Drehen (CNC), Futterbearbeitung (Drehen), Fräsen (CNC), 4-Achs-Fräsen, 5-Achs-Fräsen, Dreh-Fräsbearbeitung (Dreh-Fräszentren mit Stangenladern), Langdrehen, Schleifen
- Werkstoffe
- Aluminium, Messing, Stahl, Edelstahl, Kunststoffe, Hastelloy, Inconel
- Zertifikate
- ISO 9001:2015, ISO 9001, IATF 16949, ISO 14001, 3D-Messtechnik
- Gegründet
- 1969
- Mitarbeiter
- 10
- Branchen
- Automotive, Maschinenbau, Waffenherstellung, Waffenherstellung (Herstellungslizenz seit 2017)
- 01
Konstruktion / Entwicklungsberatung
- 02
CNC-Drehen (Stange, Futter, Langdrehen)
- 03
CNC-Dreh-Fräsbearbeitung (9-Achsen)
- 04
CNC-Fräsen (3-, 4- und 5-Achsen)
- 05
Schleifen
- 06
Wärmebehandlung
- 07
Individuelle Oberflächenbehandlung
- 08
Montage
- 09
3D-Messung
Werkstoffe & Verfahren
Aluminium
Leichtes, gut zerspanbares Material für Dreh- und Frästeile.
Messing
Gut zerspanbarer Werkstoff für präzise Drehteile.
Stahl
Standardwerkstoff für hochbelastete Bauteile.
Edelstahl
Korrosionsbeständige Bauteile für anspruchsvolle Umgebungen.
Kunststoffe
Bearbeitung technischer Kunststoffe für Dreh- und Frästeile.
Hastelloy
Hochkorrosionsbeständige Nickellegierung für chemisch beanspruchte Teile.
Inconel
Hitzebeständige Superlegierung für extrem belastete Bauteile.

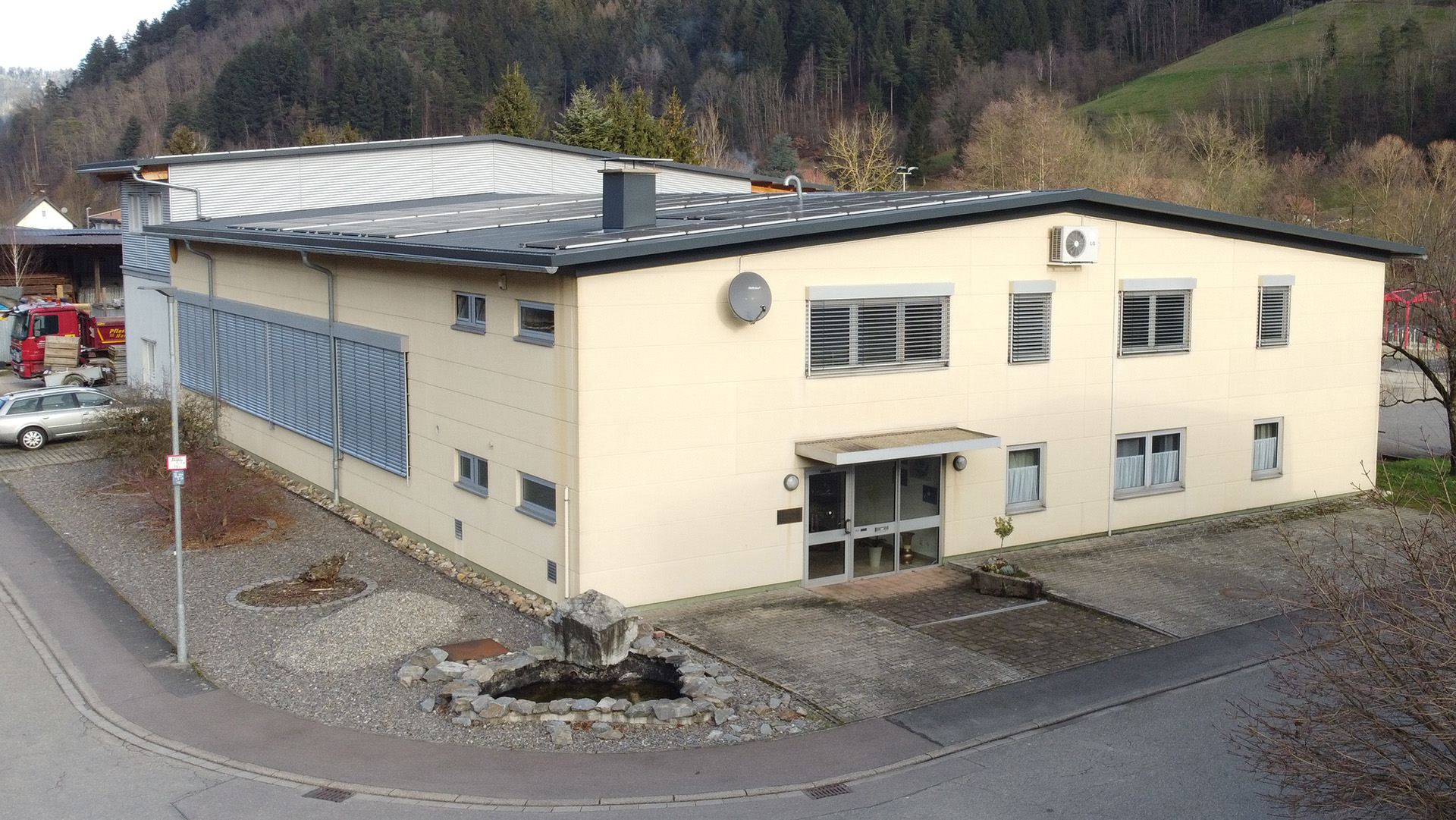

Standorte
Gutach
DEProduktion, Verwaltung, Lager
- Losgröße
- 50–5.000 Stück
- Werkstoffe
- Aluminium, Messing, Stahl, Edelstahl, Kunststoffe, Hastelloy, Inconel
- 2 × 9-Achsen-Drehfräszentrum (Teile bis Ø 20 / Ø 40 mm)
- Kitamura My3 5-Achs-Bearbeitungszentrum
- 4 × 4-Achs-Bearbeitungszentrum (inkl. Haas DT1)
- Tsugami TMA8J Drehzentrum mit Schwenkkopf und Gegenspindel
- Star SR20 Langdrehmaschine
- 3D-Messmaschine
- Photovoltaikanlage 97,6 kWp

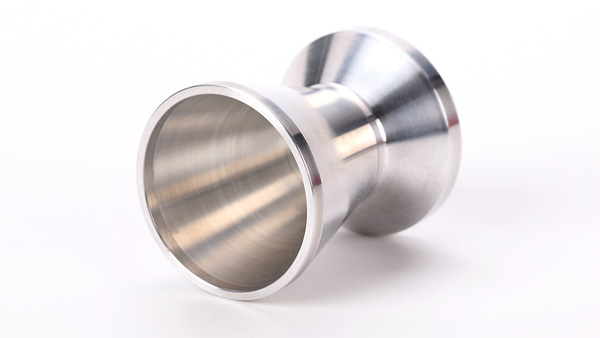

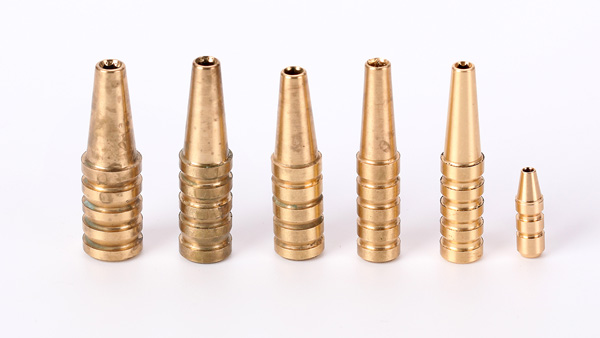

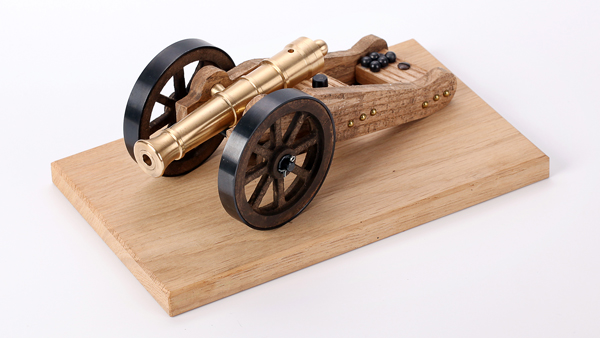

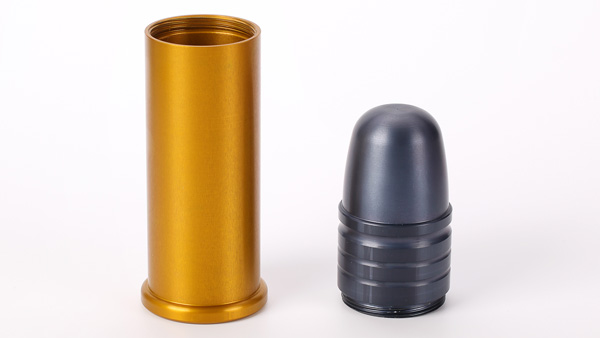

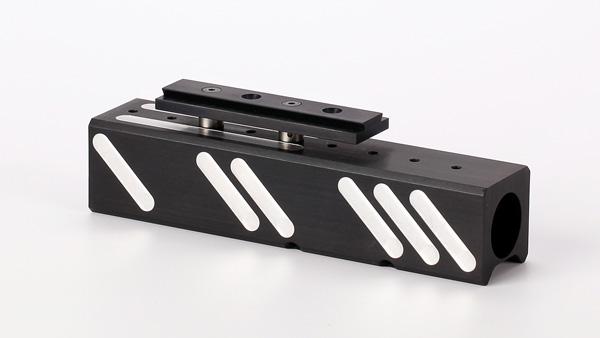

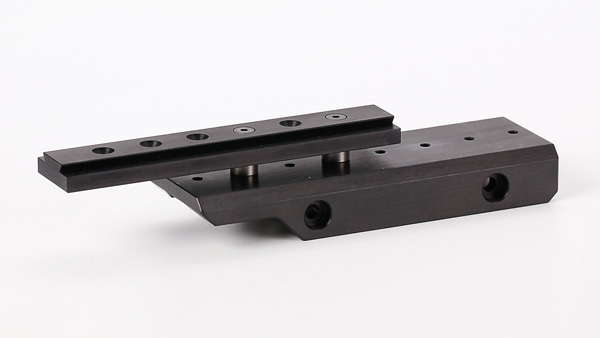

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Drehen (CNC)Zerspanung | – | Ø 60 mm (Stange) | – | 50 – 5000 | Aluminium, Messing, Stahl, Edelstahl, Kunststoffe, Hastelloy, Inconel |
| Futterbearbeitung (Drehen)Zerspanung | – | 250 mm × Ø 150 mm | – | 50 – 5000 | – |
| Fräsen (CNC)Zerspanung | – | – | – | 50 – 5000 | – |
| 4-Achs-FräsenZerspanung | – | – | – | – | – |
| 5-Achs-FräsenZerspanung | – | – | – | – | – |
| Dreh-Fräsbearbeitung (Dreh-Fräszentren mit Stangenladern)Zerspanung | – | – | – | – | – |
| LangdrehenZerspanung | – | – | – | – | – |
| SchleifenZerspanung | – | – | – | – | – |
| Oberflächenbehandlung (individuell: Brünieren, Verchromen, Verzinken, Eloxieren)Oberfläche | – | – | – | – | – |
| 3D-MessungPrüfung | – | – | – | – | – |
| Entwicklung / Konstruktion / BeratungEngineering | – | – | – | – | – |
8 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Drehmaschine | Pontigia | 1 | – | 1980 | Gutach |
| 4-Achs-Bearbeitungszentrum | – | 3 | – | – | Gutach |
| 9-Achsen-Drehfräszentrum | – | 2 | Teile bis Ø 20 mm / bis Ø 40 mm | 2007/2012 | Gutach |
| 5-Achs-Bearbeitungszentrum | Kitamura My3 | 1 | – | 2011 | Gutach |
| Drehzentrum mit Schwenkkopf und Gegenspindel | Tsugami TMA8J | 1 | – | 2015 | Gutach |
| Langdrehmaschine | Star SR20 | 1 | – | 2016 | Gutach |
| 4-Achs-Bearbeitungszentrum | Haas DT1 | 1 | – | 2017 | Gutach |
| 3D-Messmaschine | – | 1 | – | 1997 | Gutach |
Zusatzleistungen
Referenzkunden
Qualität
Die Fertigung ist nach ISO 9001:2015 zertifiziert (DQS GmbH, Nr. 296277 QM15, gültig bis 2024-03-20). Seit 1997 steht eine 3D-Messmaschine für die Prüfung komplexer Bauteile zur Verfügung.
| Nachweis | Gutach |
|---|---|
| ISO 9001 | |
| IATF 16949 | |
| ISO 14001 | |
| 3D-Messtechnik |
