Lohnfertigung von Grossstücken und Langteilen: CNC-Drehen, -Fräsen, Bohrwerke, Schweisskonstruktionen und Lohnmessungen.
Bruhin & Diethelm AG
Leuholz 23, 8855 Wangen SZ · SchweizNeu auf Amplifa
Über uns
Die Bruhin & Diethelm AG in Wangen (SZ) ist ein reiner Lohnfertiger und flexibles KMU mit rund 70 Fachkräften, davon 10–12 Lernende. Das Unternehmen übernimmt die mechanische Bearbeitung von Maschinenteilen nach Zeichnungen von über 100 Kunden im In- und Ausland. Spezialitäten sind die Bearbeitung grosser Werkstücke und die Langteilefertigung bis 10'000 mm Länge, Karusselldrehen bis Ø 2500 mm und Langdrehen bis 6000 mm. Die Wertschöpfung umfasst Materialbeschaffung, Schweisskonstruktionen, mechanische Bearbeitung, Wärme- und Oberflächenbehandlung sowie Montage nach Stücklisten und Reparaturen. Für Schweissarbeiten an Schienenfahrzeugen und -fahrzeugteilen besteht die Zertifizierung EN 15085-2 CL1. Im klimatisierten Messraum werden Lohnmessungen für Grossstücke bis 1200 x 2400 x 1000 mm auf einer Zeiss-Koordinatenmessmaschine angeboten.
- Standort
- Wangen SZ
- Verfahren
- Karusselldrehen, Langdrehen, CNC-Fräsen, Bohren, Schweisskonstruktionen, Schweissen nach EN 15085-2 CL1, Maschinen-, Anlagen- und Prototypenbau, Montage nach Stücklisten und Zeichnungen
- Werkstoffe
- Schienenfahrzeuge und -fahrzeugteile (Schweisswerkstoffe), Stahl und Schweisswerkstoffe, Karussell- und Langdrehen, Portal- und Bearbeitungszentren, MIG/TIG-Schweissen nach EN 15085-2 CL1, Lohnmessungen
- Zertifikate
- ISO 9001:2015, EN 15085-2 CL1 (Schweissen Schienenfahrzeuge), AUKOM Zertifizierung Stufe 3, EN 15085-2 CL1, AUKOM Stufe 3
- Mitarbeiter
- 70 (inkl. 10–12
- Branchen
- Maschinenindustrie, Schienenfahrzeugbau
- 01
Materialbeschaffung
- 02
Plasmaschneiden
- 03
Schweisskonstruktion
- 04
CNC-Drehen und -Fräsen
- 05
Bohren
- 06
Schleifen
- 07
Wärmebehandlung
- 08
Oberflächenbehandlung (Sandstrahlen)
- 09
Montage
- 10
Lohnmessung
Verfahren und Leistungen
Stahl und Schweisswerkstoffe
Bearbeitung und Schweissen von Maschinenteilen sowie Schienenfahrzeugen und -fahrzeugteilen.
Karussell- und Langdrehen
Karusselldrehen bis Ø 2500 mm, Langdrehen bis 6000 mm Länge.

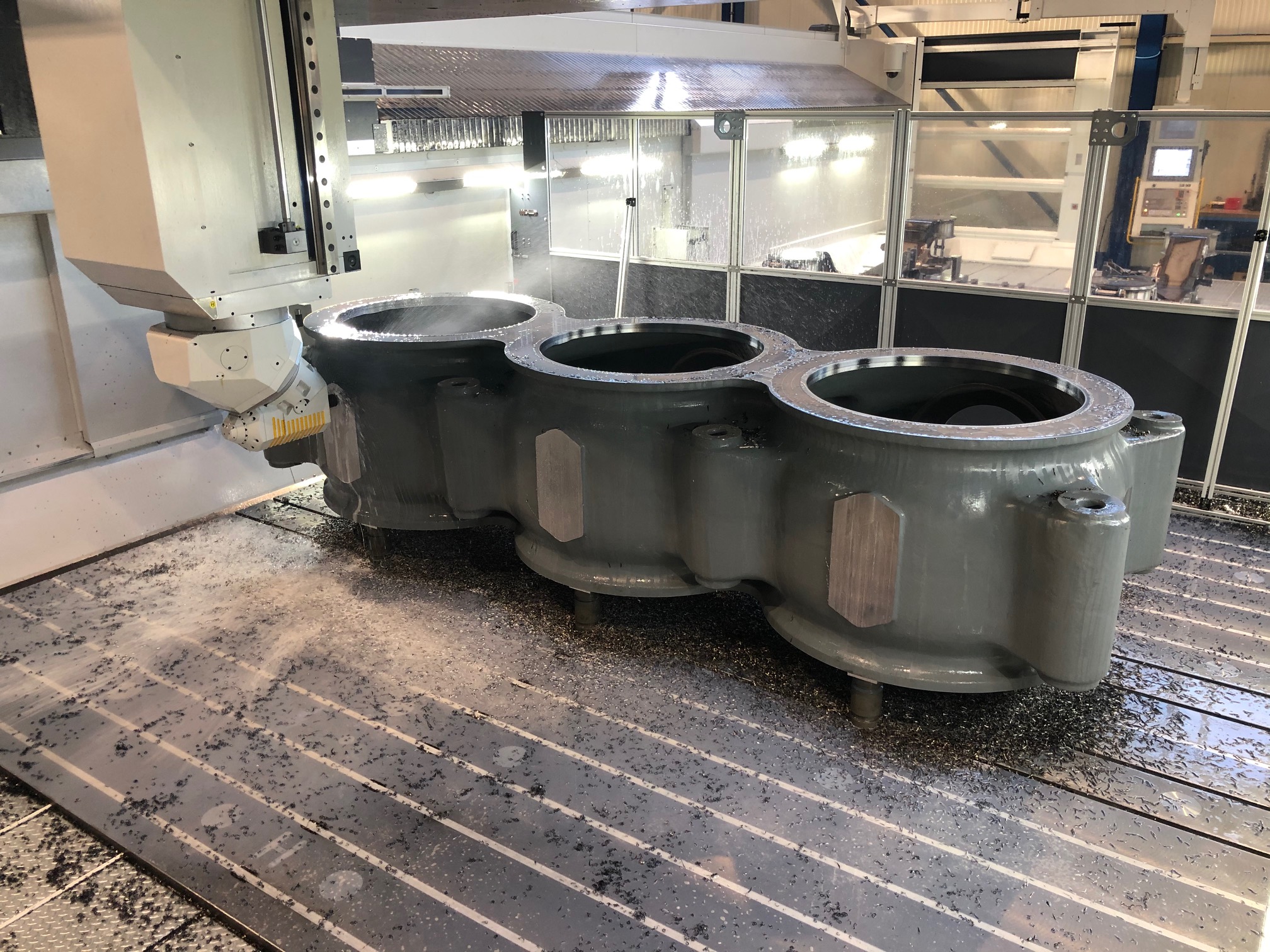

Portal- und Bearbeitungszentren
Fräsen von Grossstücken bis 10'000 x 4500 x 1750 mm auf Portal- und Paletten-Bearbeitungszentren.

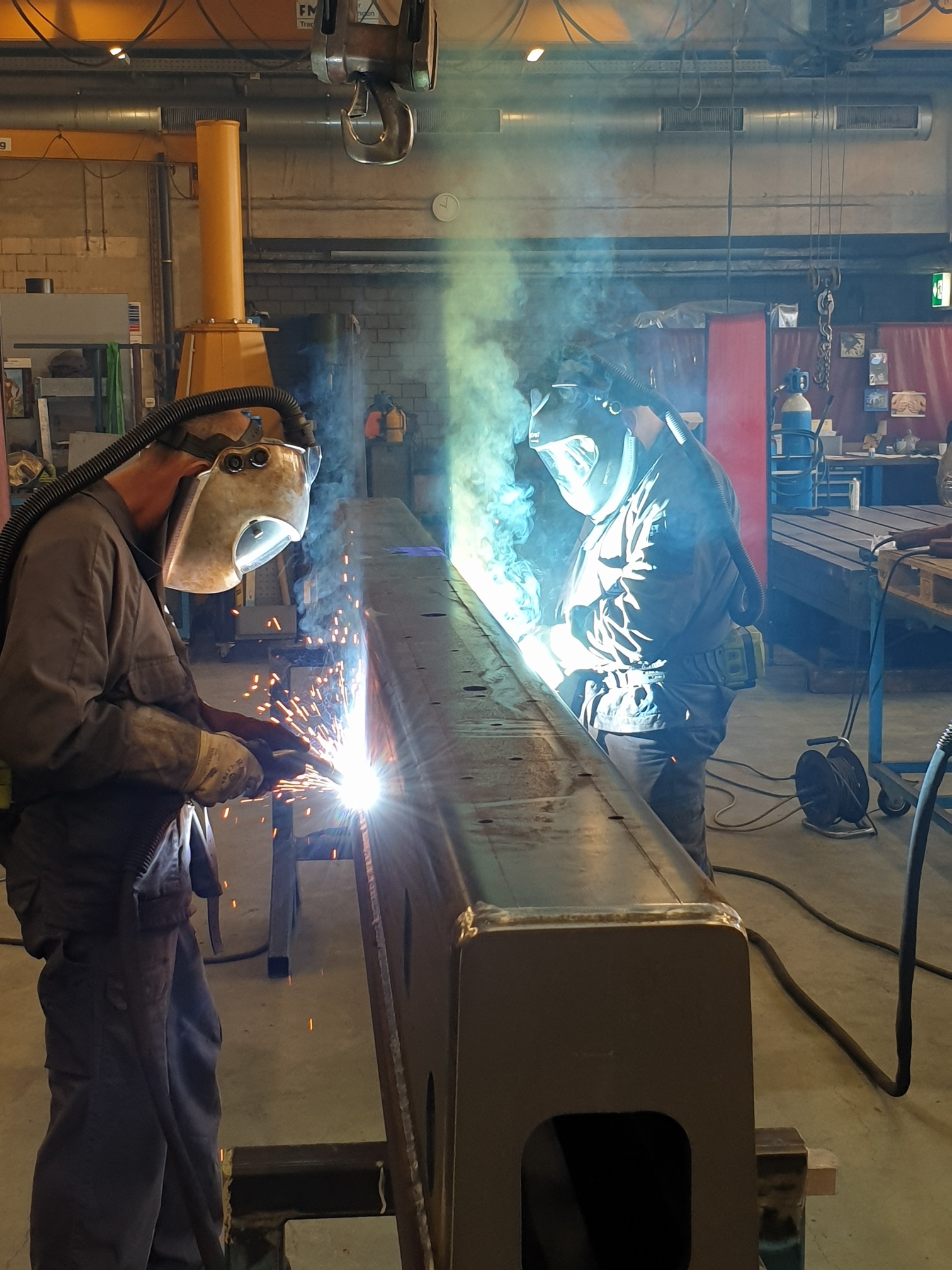

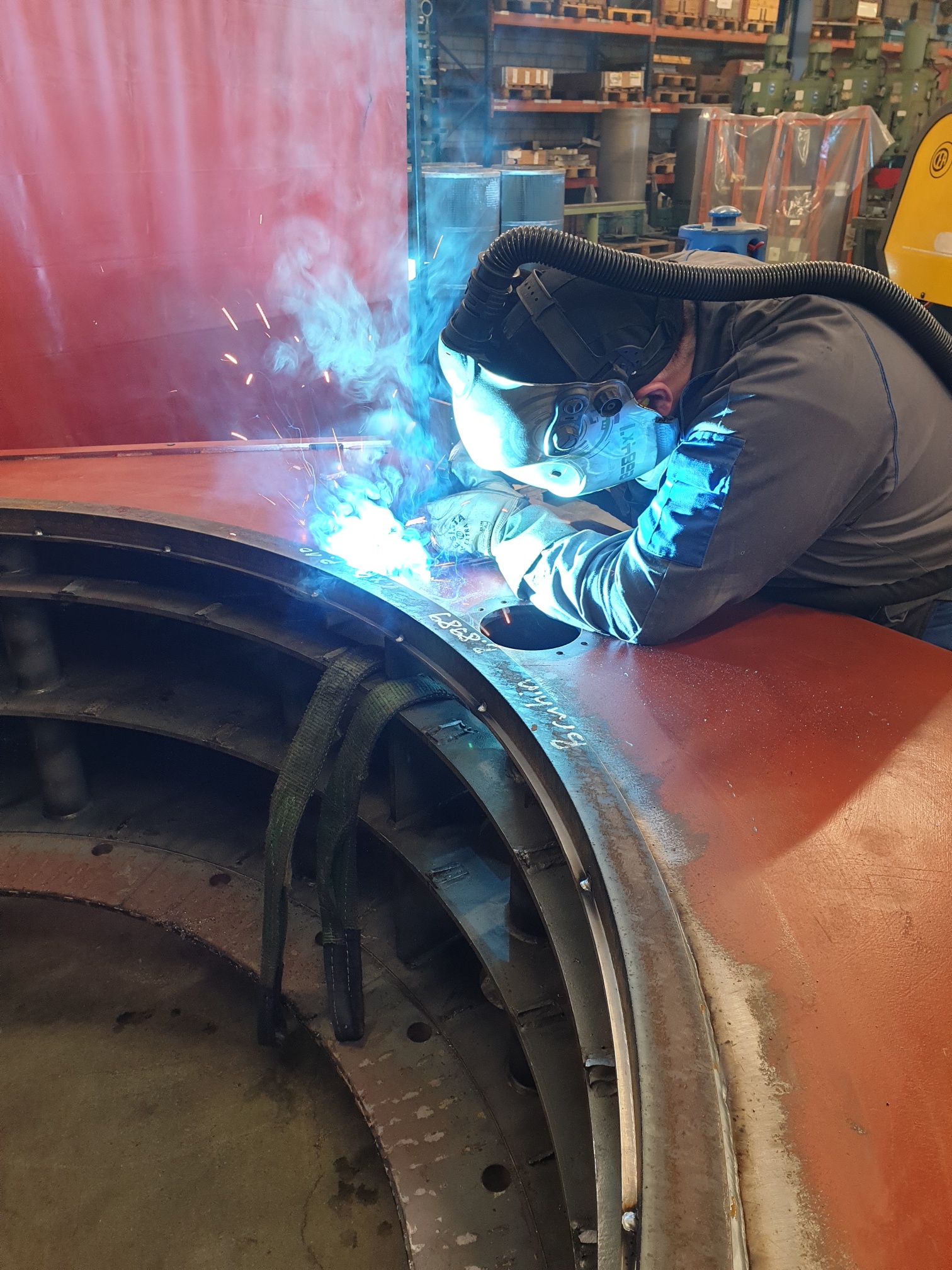

MIG/TIG-Schweissen nach EN 15085-2 CL1
Schweisskonstruktionen für Maschinenbau und Schienenfahrzeugbau.
Lohnmessungen
Koordinatenmessungen für Grossstücke bis 1200 x 2400 x 1000 mm, AUKOM-zertifiziert Stufe 3.
Standorte
Wangen SZ
CHProduktion, Verwaltung, klimatisierter Messraum
- Stückgewicht / Größe
- Grossstücke bis 10'000 mm Länge, Karusselldrehen bis Ø 2500
- Losgröße
- Lohnfertigung nach Zeichnungen (Einzel- und Grossstücke)
- Werkstoffe
- Stahl, Maschinenbauteile
- CASTEK TDC-250 Karusselldrehmaschine Ø 2500 x 2000 mm
- Doosan VTS1214 Karusselldrehmaschine
- Weiler V90-6000 4-Bahnen-Drehmaschine (Ø 940 x 6000 mm)
- Correa FP50-100 Portalfräsmaschine 10'000 x 4500 x 1500 mm
- FPT Dinomax 4.5 Hochportalfräsmaschine 9000 x 4500 x 1750 mm
- Reiden RX18/RX12/RX10 Paletten-Bearbeitungszentren
- Ibarmia ZVH55 L10000 Fahrständerfräsmaschine
- Fermat WRF130/WFT 13R/WFC11 CNC-Horizontalbohrwerke
- Zeiss Prismo Koordinatenmessmaschine 1200 x 2400 x 1000 mm
- Kemppi/Listec MIG- und TIG-Schweissausrüstung
- Hypertherm Plasmaschneidgerät
- Radler & Ruf Sandstrahlanlage

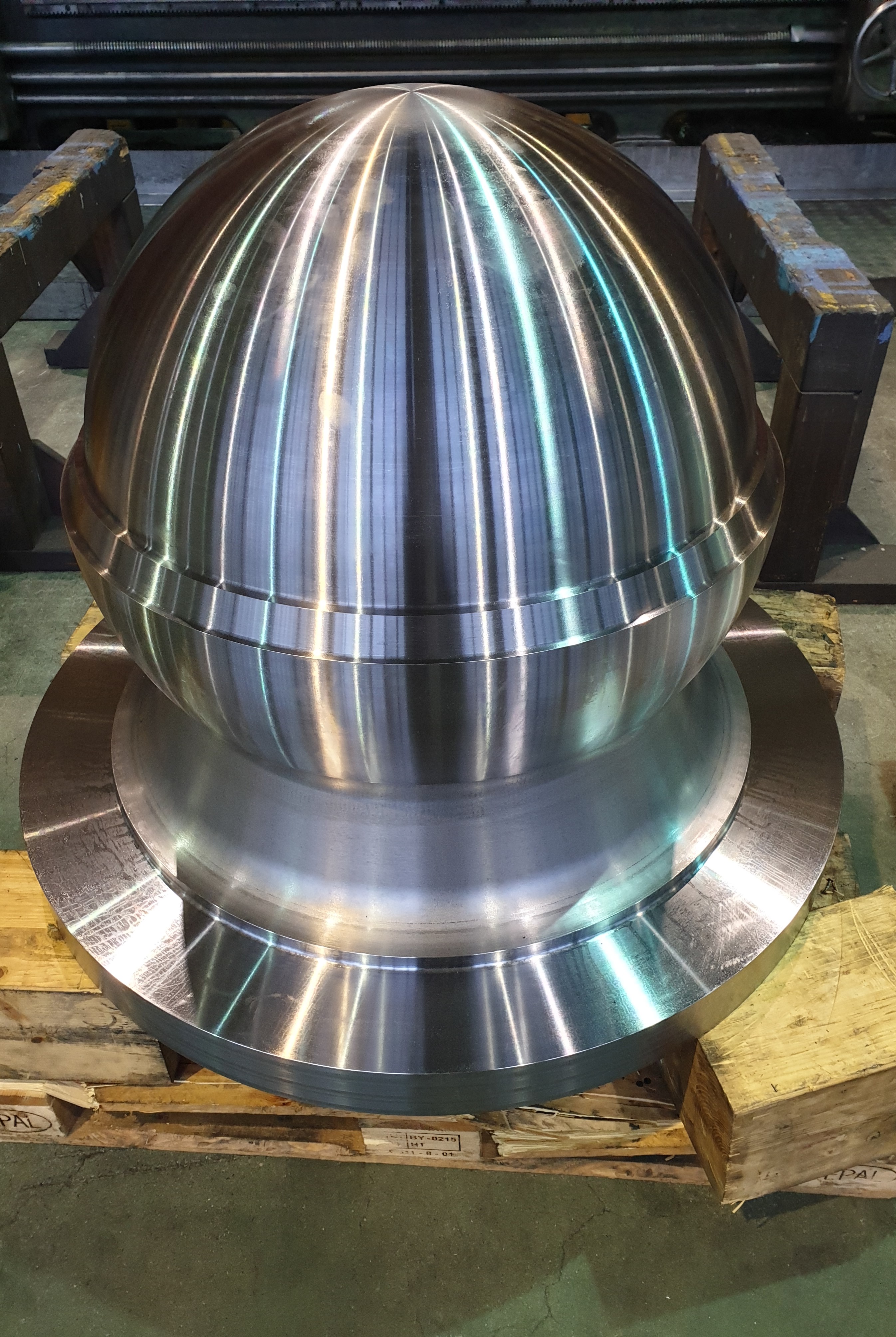

Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| KarusselldrehenZerspanung | – | – | – | – | – |
| LangdrehenZerspanung | – | 6000 mm | – | – | – |
| CNC-FräsenZerspanung | – | 10000 mm | – | – | – |
| BohrenZerspanung | – | – | – | – | – |
| SchweisskonstruktionenFügen | – | – | – | – | Schienenfahrzeuge und -fahrzeugteile |
| Schweissen nach EN 15085-2 CL1Fügen | – | – | – | – | Schienenfahrzeuge und -fahrzeugteile |
| Maschinen-, Anlagen- und PrototypenbauMontage | – | – | – | – | – |
| Montage nach Stücklisten und ZeichnungenMontage | – | – | – | – | – |
| WärmebehandlungWärmebehandlung | – | – | – | – | – |
| OberflächenbehandlungOberfläche | – | – | – | – | – |
| Lohnmessungen für GrossstückePrüfung | – | 1200 × 2400 × 1000 | – | – | – |
| SandstrahlenOberfläche | – | – | – | – | – |
| PlasmaschneidenZerspanung | – | – | – | – | – |
| Richten (Presse)Umformung | – | – | – | – | – |
| FlachschleifenZerspanung | – | 600 × 350 | – | – | – |
| ReparaturenMontage | – | – | – | – | – |

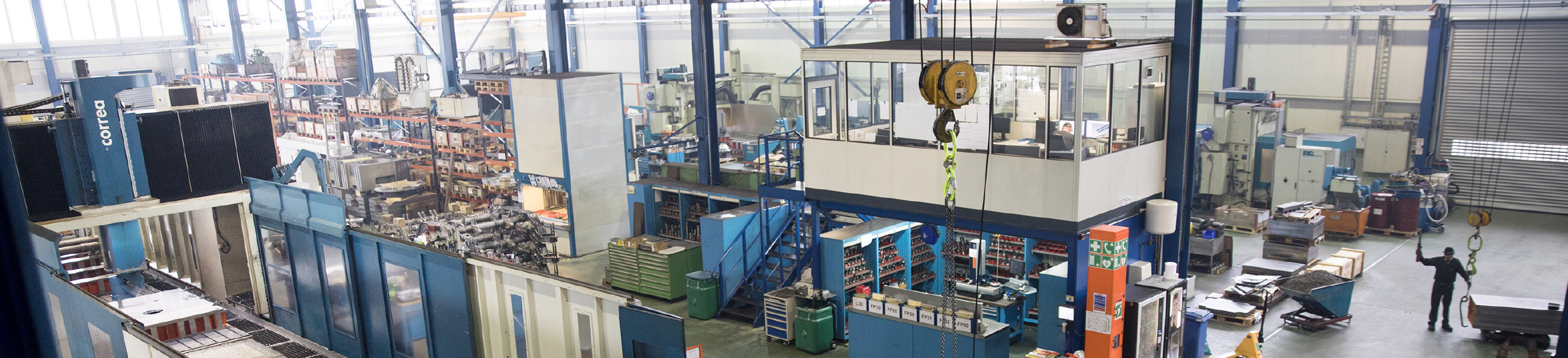

47 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC Karusselldrehmaschine | CASTEK TDC-250 | 1 | Ø 2500 x 2000 mm | – | Wangen |
| CNC Karusselldrehmaschine | Doosan VTS1214 | 1 | Ø 1250 x 800 mm | – | Wangen |
| CNC Dreh-Fräscenter | Doosan Puma 700ML | 1 | Ø 800 x 3200 mm | – | Wangen |
| CNC 4-Bahnen-Präzisions-Drehmaschine | Weiler V90-6000 | 1 | Ø 940 / Ø540 x 6000 mm | – | Wangen |
| CNC 2-Spindel Vertikaldrehmaschine | Okuma+Howa 2SP-V80 | 1 | Ø 800 x 840 / 465 x 840 mm | – | Wangen |
| CNC Drehmaschine | Doosan LYNX 2100 | 1 | Ø 270 x 550 mm | – | Wangen |
| Spitzendrehmaschine | GDW LZ 400 VS2 | 1 | Ø 400 x 1000 mm | – | Wangen |
| CNC Drehmaschine | Ecoca | 1 | Ø 130 x 550 mm | – | Wangen |
| Spitzendrehmaschine | Colchester Master 3250 | 1 | Ø 350 x 500 mm | – | Wangen |
| Spitzendrehmaschine | Colchester Triumph 2500 | 1 | Ø 350 x 800 mm | – | Wangen |
| CNC Portalfräsmaschine | Correa FP50-100 | 1 | 10000 x 4500 x 1500 mm | – | Wangen |

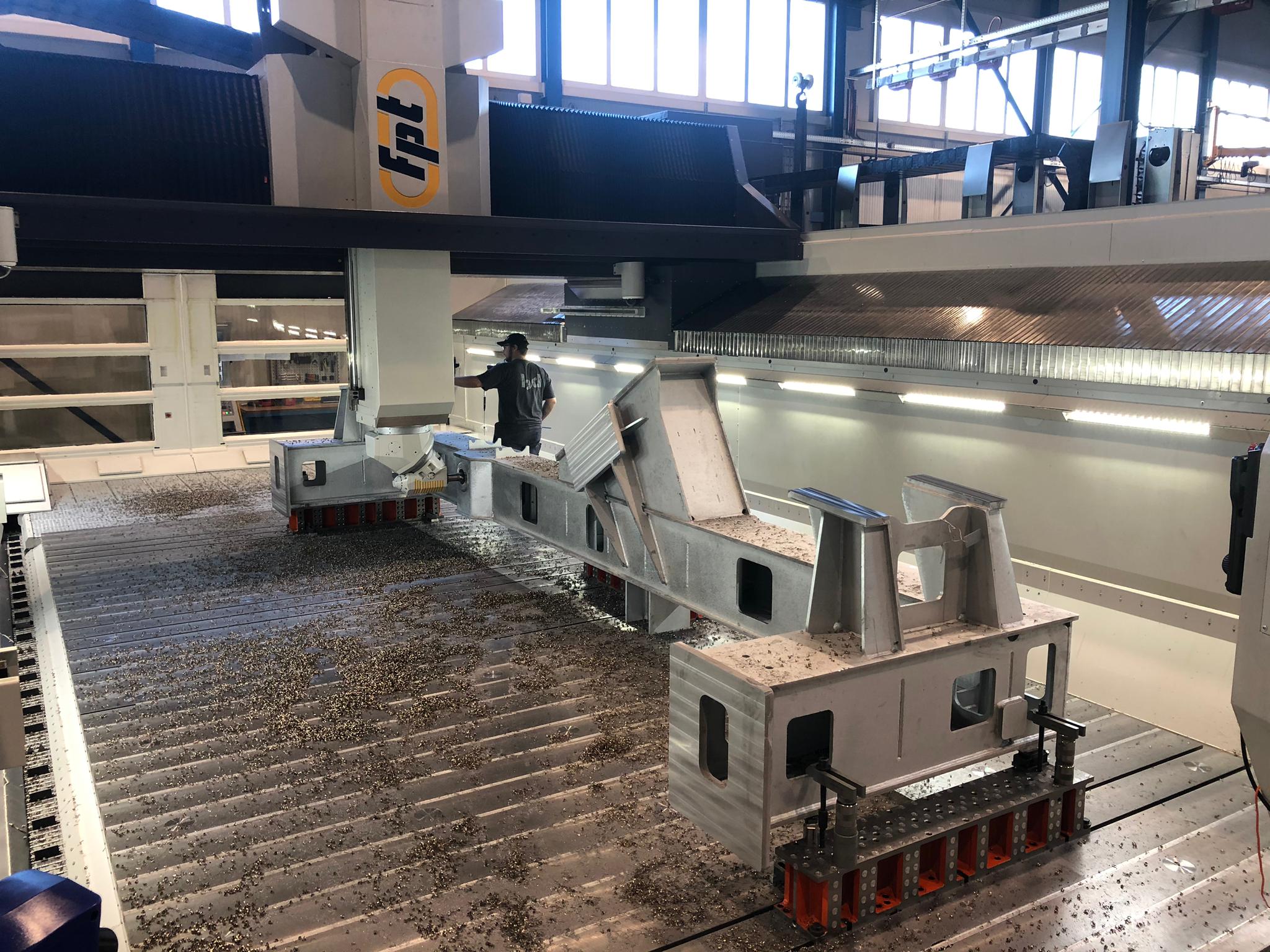

| CNC Hochportalfräsmaschine | FPT Dinomax 4.5 | 1 | 9000 x 4500 x 1750 mm | – | Wangen |
| CNC Portalfräsmaschine | Correa FP40 | 1 | 4000 x 3000 x 1000 mm | – | Wangen |
| CNC Paletten-Bearbeitungszentrum (5-fach Paletten) | Reiden RX18 | 1 | 2200 x 2200 x 1650 mm | – | Wangen |
| CNC Paletten-Bearbeitungszentrum (4-fach Paletten) | Reiden RX18 | 2 | Ø2850 x 2000 mm | – | Wangen |
| CNC Paletten-Bearbeitungszentrum (5-fach Paletten) | Reiden RX12 | 1 | Ø1200 x 1000 mm | – | Wangen |
| CNC Bearbeitungszentrum | Reiden RX10 | 1 | 1000 x 1100 x 810 mm | – | Wangen |
| CNC Fahrständerfräsmaschine | Ibarmia ZVH55 L10000 | 1 | 10'000 x 800 x 1100 mm | – | Wangen |
| CNC Fahrständerfräsmaschine | Hedelius C80 Magnum | 1 | 2340 x 800 x 600 mm | – | Wangen |
| CNC Bearbeitungszentrum | Mikron VCE 1000 Pro | 2 | 1020 x 560 x 600 mm | – | Wangen |
| CNC Bearbeitungszentrum mit Schwenkrundtisch | DMG MORI DMU50 | 1 | Ø630 x 400 mm | – | Wangen |
| CNC Bearbeitungszentrum | DMG MORI DMC80 | 1 | 800 x 1050 x 850 mm | – | Wangen |
| CNC Konsolenfräsmaschine | Avia FNE 40NC | 1 | 620 x 420 x 400 mm | – | Wangen |
| Fräs-Bohrmaschine | Schaublin 53 | 1 | 1100 x 250 x 430 mm | – | Wangen |
| Horizontal Bohr-Fräsmaschine | Alma | 1 | 350 x 140 mm | – | Wangen |
| CNC Horizontal Bohrwerk | Fermat WRF130 | 1 | 4900 x 3000 x 900 (2400 / 730) mm | – | Wangen |
| CNC Horizontal Bohrwerk | Fermat WFT 13R | 1 | 3000 x 2000 x 3000 (600 / 730) mm | – | Wangen |
| CNC Horizontal Bohrwerk | Fermat WFC11 | 1 | 2000 x 2000 x 1500 (730) mm | – | Wangen |
| Radialbohrmaschine | Webo | 1 | – | – | Wangen |
| Schnellradialbohrmaschine | Donau DR32 | 1 | – | – | Wangen |
| Reihenbohrmaschine | WMW RBK 16/4" | 1 | – | – | Wangen |
| Koordinaten-Bohr- und Fräsmaschine | Fehlmann Picomax 20 | 1 | 450 x 260 x 450 mm | – | Wangen |
| Hobel-Fräswerk | Reichle + Knödler | 1 | 6500 x 2200 x 1500 mm | – | Wangen |
| Flachschleifmaschine | Geibel und Hotz FS 60 | 1 | 600 x 350 mm | – | Wangen |
| Koordinatenmessmaschine | Zeiss Prismo | 1 | 1200 x 2400 x 1000 mm | – | Wangen |
| MIG Schweissapparat | Kemppi MIG 2530 | 1 | – | – | Wangen |
| MIG Schweissapparat | Kemppi ProMIG 530 | 5 | – | – | Wangen |
| MIG Schweissapparat | Kemppi X8 Power 500 | 1 | – | – | Wangen |
| MIG Schweissapparat | Listec CEA Digitech 400 Pulsed-T4A | 1 | – | – | Wangen |
| TIG Schweissgerät | Kemppi EVO 200MLP | 1 | – | – | Wangen |
| TIG Schweissgerät | Kemppi Master TIG AC/DC 3500 W | 1 | – | – | Wangen |
| TIG Schweissgerät | Rehm GmbH u. Co. KG Tiger 230AC/DC Ultra | 1 | – | – | Wangen |
| Richtpresse 100t | Werther PRM100 | 1 | – | – | Wangen |
| Richtpresse 80t | Eitel RP40 | 1 | – | – | Wangen |
| Richtpresse 60t | Eitel RP25 | 1 | – | – | Wangen |
| Plasmaschneidgerät | Hypertherm PMX 105 CE | 1 | – | – | Wangen |
| Sandstrahlanlage | Radler & Ruf 4050 | 1 | – | – | Wangen |
Zusatzleistungen
Qualität

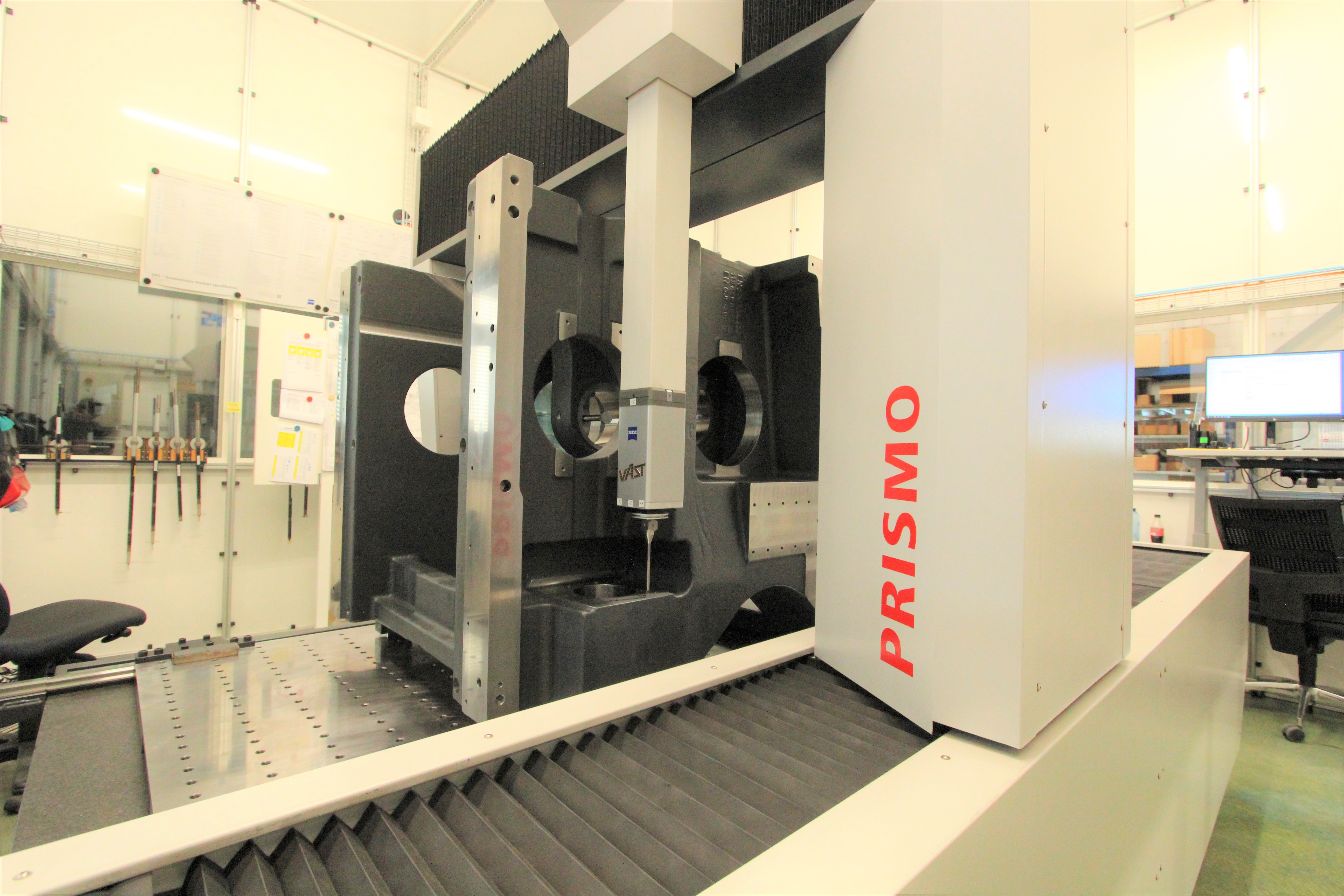

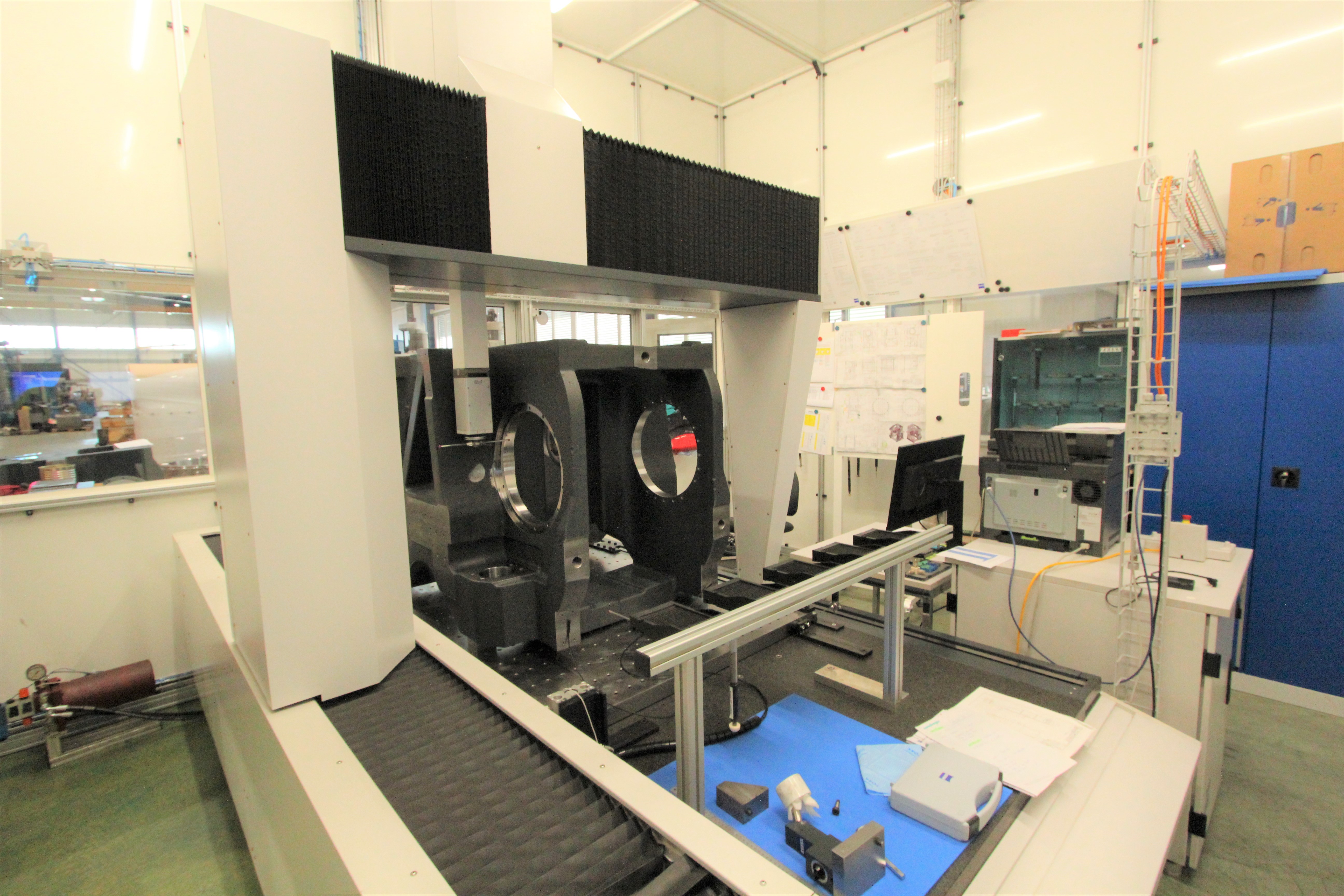

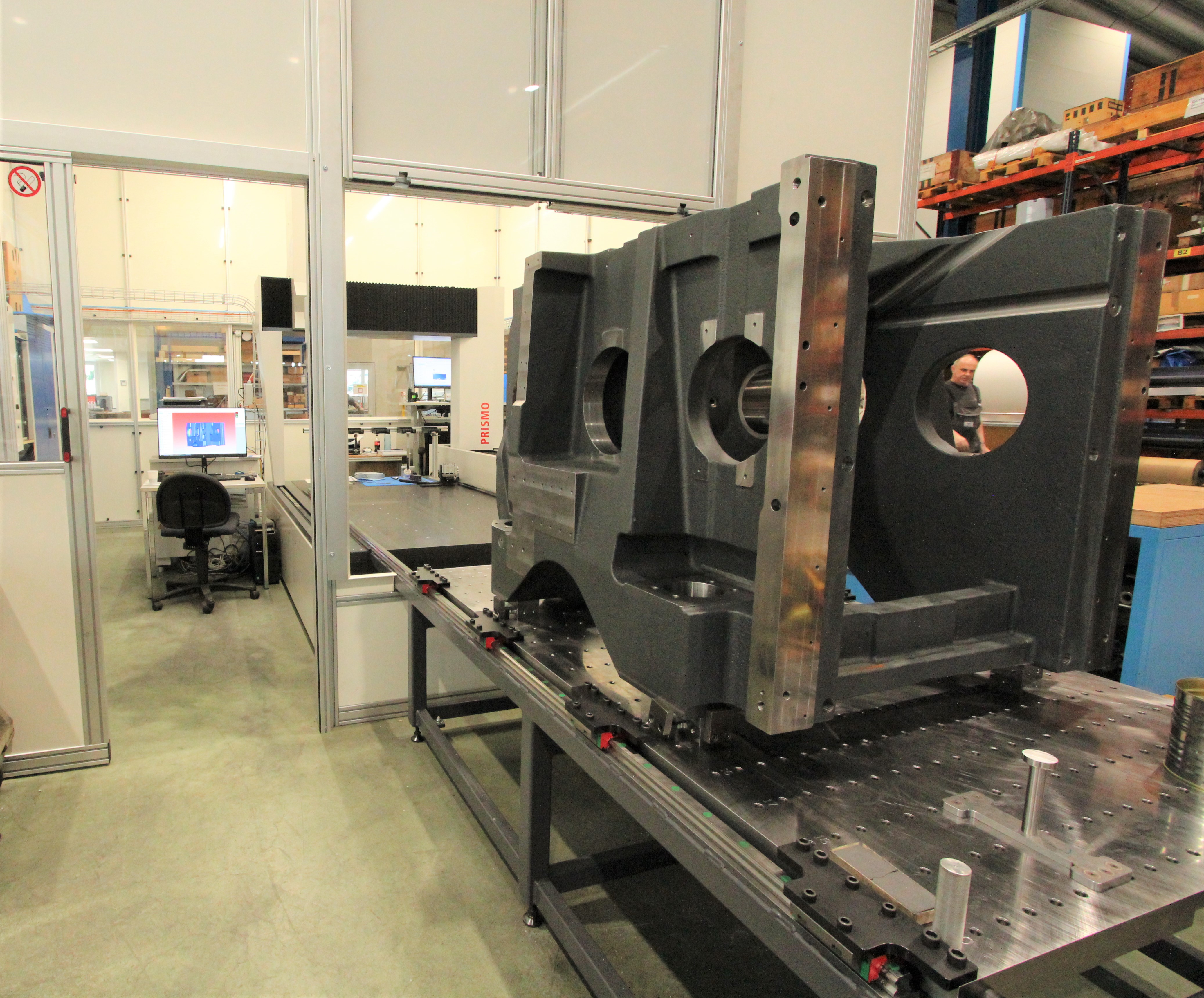

Im klimatisierten Messraum werden Lohnmessungen für Grossstücke bis 1200 x 2400 x 1000 mm auf einer Zeiss-Prismo-Koordinatenmessmaschine durchgeführt; das Unternehmen ist AUKOM-zertifiziert (Stufe 3). Das Qualitätsmanagementsystem ist nach ISO 9001:2015 (SQS, Reg.-Nr. 41082) zertifiziert.
| Nachweis | Wangen SZ |
|---|---|
| ISO 9001:2015 | |
| EN 15085-2 CL1 | |
| AUKOM Stufe 3 |
Historie
- 2011
Produktion (Firmenvideo)
- 2014
Produktion (Firmenvideo)
- 2016
Produktion (Firmenvideo)
- 2024
Aufbau eines Reiden RX18 Paletten-Bearbeitungszentrums (Firmenvideo)
