EMS-Dienstleister für SMT- und THT-Bestückung, Löten, Prüfung und Baugruppenmontage aus Bad Pyrmont.
Bruns Elektronik GmbH
Bad Pyrmont (Lange Wand 8) · Bad Pyrmont (Schillerstraße 80)Neu auf Amplifa
Über Bruns Elektronik
Die Bruns Elektronik GmbH ist ein EMS-Dienstleister (Electronic Manufacturing Services) mit Sitz in Bad Pyrmont und fertigt elektronische Baugruppen als Lohnhersteller für Kunden aus Mittelstand und Industrie. Das Leistungsspektrum umfasst die automatische SMT-Bestückung auf zwei Linien mit fünf Bestückungsautomaten (Yamaha I-Pulse M20, S20, S10; Bauteile von 0402 bis 0,4 mm Finepitch), die manuelle THT-Bestückung bedrahteter Bauteile sowie Reflow-, Wellen- und Selektivlöten unter Stickstoffatmosphäre. Ergänzend werden Nutzentrennen in Frästechnik, AOI-, ICT- und FCT-Prüfung, Sichtkontrolle nach IPC-A-610 sowie Geräte- und Klemmenmontage mit Verpackung angeboten. Als Full-Service-Anbieter übernimmt das Unternehmen auch Entwicklung, Layout, Konzept, Materialbeschaffung und Logistik bis zur Auslieferung deutschlandweit. Gefertigt wird von Prototypen bis zu kleinen und mittleren Serienlosgrößen. Die Produktion ist nach DIN-ISO 9001:2015 (DQS) zertifiziert; seit 2020 steht am Hauptsitz eine neu erbaute Produktionshalle zur Verfügung.
- Standort
- Bad Pyrmont
- Verfahren
- SMT-Bestückung (automatisch), THT-Bestückung (manuell, bedrahtete Bauteile), Reflowlöten (ein- und beidseitig, Vollkonvektion, Stickstoff), Wellenlöten (Volltunnel, Stickstoff 5.0), Selektivlöten (inkl. Selektivlötmasken), Nutzentrennen von Leiterkarten in Frästechnik, AOI-Prüfung (auch separat als Dienstleistung), ICT-Test (In-Circuit-Test)
- Werkstoffe
- Platinen/Leiterplatten, Bauteile 0402 bis 0,4mm Finepitch, SMT-Bestückung (Yamaha I-Pulse M20/S20/S10), THT-Bestückung (manuell), Reflowlöten (Vollkonvektion, Stickstoff), Wellenlöten (Seho, Volltunnel, Stickstoff 5.0), Selektivlöten
- Zertifikate
- ISO 9001
- Gegründet
- 1983
- Branchen
- Mittelstand, Industrie, Fahrzeugausrüstung (digitale Busuhren, historisch)
- 01
Entwicklung & Layout
- 02
Materialbeschaffung & Logistik
- 03

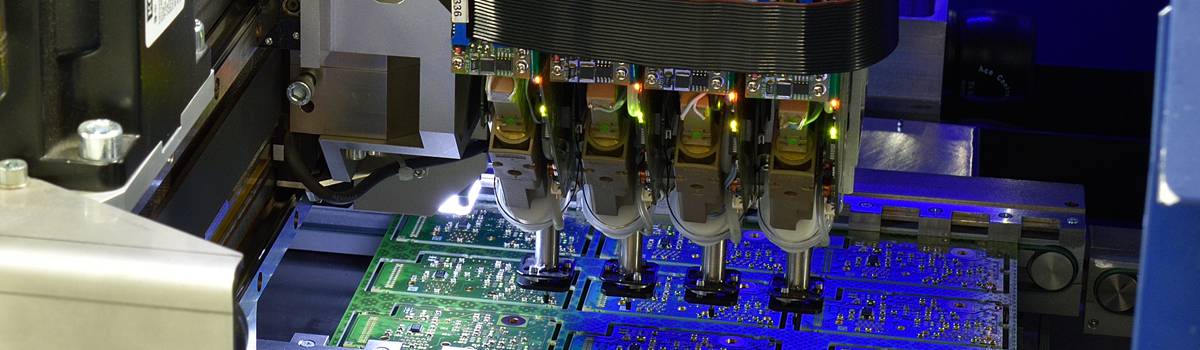

SMT-Bestückung
- 04
Reflowlöten
- 05
THT-Bestückung
- 06
Wellen- und Selektivlöten
- 07

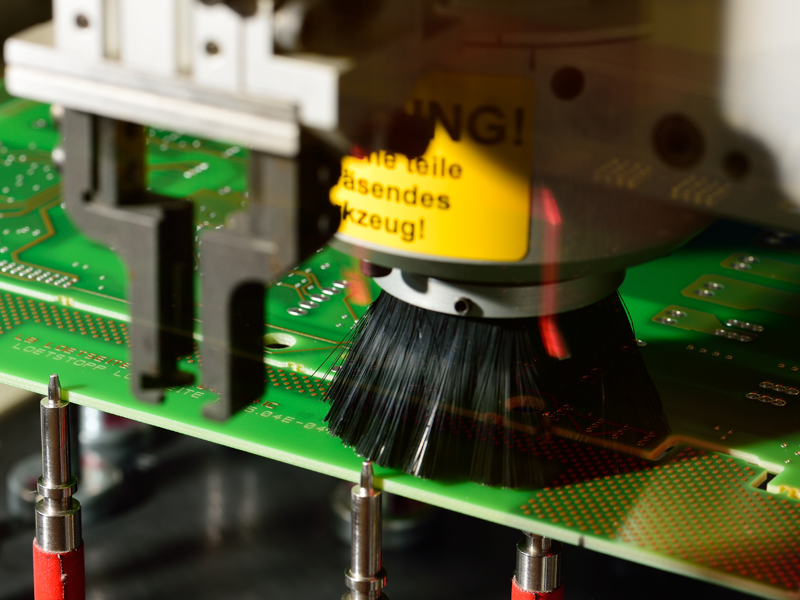

Nutzentrennen
- 08

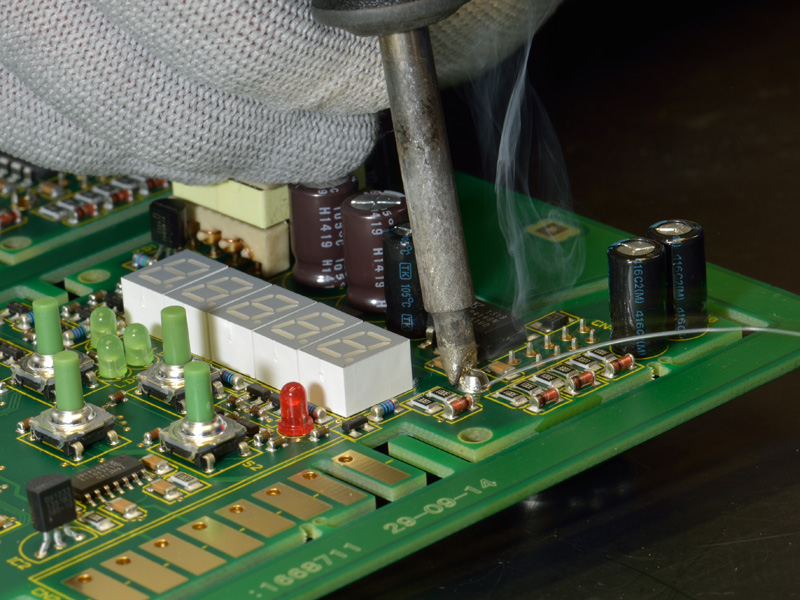

AOI / ICT / FCT / Sichtkontrolle
- 09

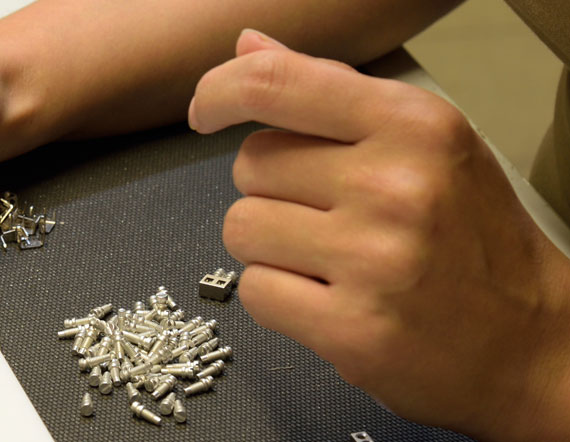

Geräte- und Klemmenmontage
- 10
Verpackung & Auslieferung
Materialien & Verfahren

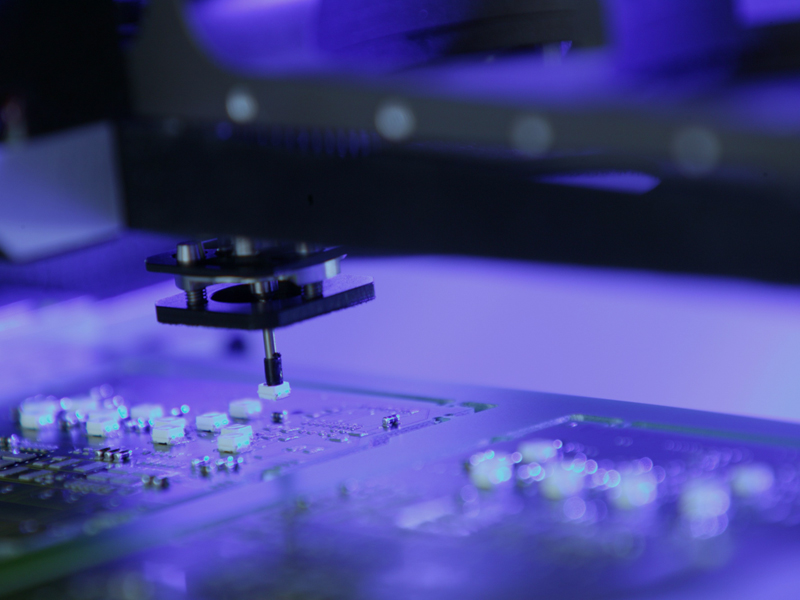

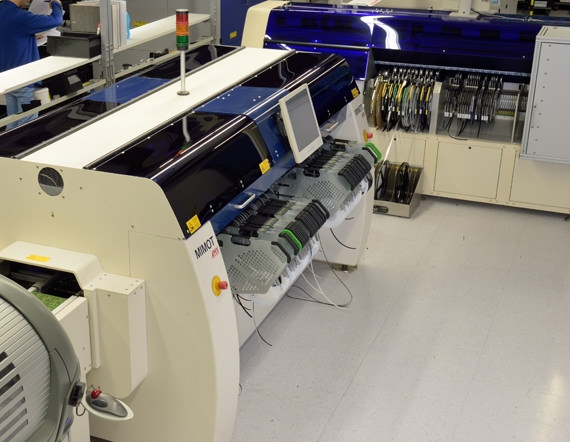

SMT-Bestückung (Yamaha I-Pulse M20/S20/S10)
Automatische Bestückung von Bauteilen von 0402 bis 0,4 mm Finepitch auf zwei Linien mit kurzen Rüstzeiten.

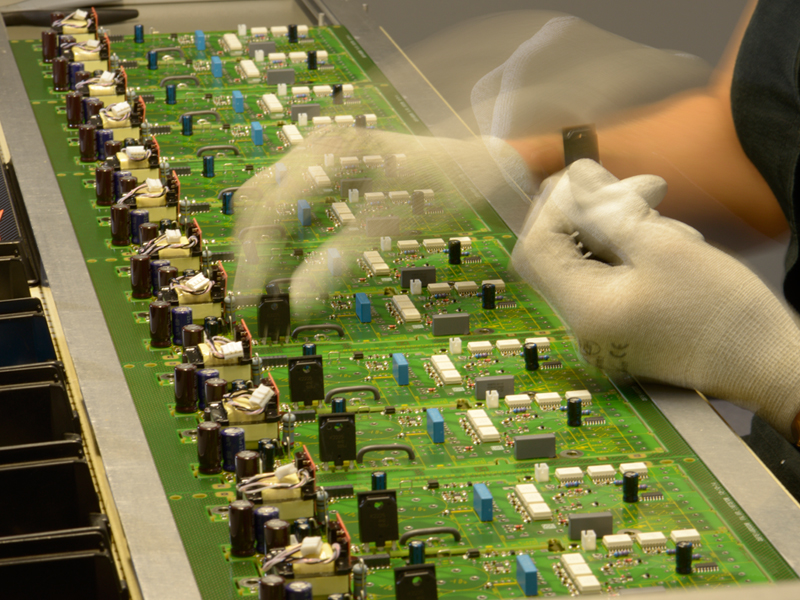

THT-Bestückung (manuell)
Manuelle Verarbeitung bedrahteter Bauteile durch geschulte Fachkräfte und Techniker.
Reflowlöten (Vollkonvektion, Stickstoff)
Ein- und beidseitiges Reflowlöten mit individuellem Lötprofil auf HIT/SMT Quattro Peak Öfen.
Wellenlöten (Seho, Volltunnel, Stickstoff 5.0)
Wellenlötprozess für THT-Bauteile inklusive Einsatz von Selektivlötmasken.

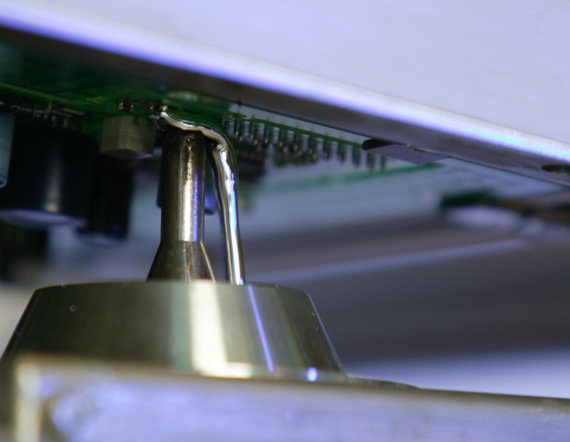

Selektivlöten
Selektivlöttechnik für besondere Anforderungen der THT-Fertigung.
Standorte
Bad Pyrmont - Hauptsitz
DEHauptsitz / Produktion (neue Halle seit 2020)
- Losgröße
- Prototyp bis kleine/mittlere Serien
- Werkstoffe
- Leiterplatten, SMT- und THT-Bauteile
- 2 SMT-Linien mit 5 Yamaha I-Pulse Bestückungsautomaten (M20/S20/S10)
- 2 HIT SMT-Drucker (2023)
- Vollkonvektions-Reflowöfen SMT Quattro Peak M und L+
- Seho-Wellenlötanlagen mit Volltunnel
- Selektivlötanlage
- N2-Tankanlage
- Cencorp 1300SR Nutzentrennfräse
- Orbotech AOI S22 Plus
- Viscom 3D-AOI S3088 ultra
- Dr. Eschke ICT CT300 Meteor
Bad Pyrmont - Werk II
DEMontage / AOI (seit 2010)
- Zweiter AOI-Automat
Baugruppen & Leistungen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| SMT-Bestückung (automatisch)Montage | – | – | – | Prototypen – kleine bis mittelgroße Losgrößen | Platinen/Leiterplatten, Bauteile 0402 bis 0,4mm Finepitch |
| THT-Bestückung (manuell, bedrahtete Bauteile)Montage | – | – | – | – | Leiterplatten, bedrahtete Bauteile |
| Reflowlöten (ein- und beidseitig, Vollkonvektion, Stickstoff)Fügen | – | – | – | – | Leiterplatten, SMT-Bauelemente |
| Wellenlöten (Volltunnel, Stickstoff 5.0)Fügen | – | – | – | – | Leiterplatten, THT-Bauelemente |
| Selektivlöten (inkl. Selektivlötmasken)Fügen | – | – | – | – | Leiterplatten |
| Nutzentrennen von Leiterkarten in FrästechnikZerspanung | – | Freiraum bis 90mm (eine Seite) / bis | – | – | Leiterplatten |

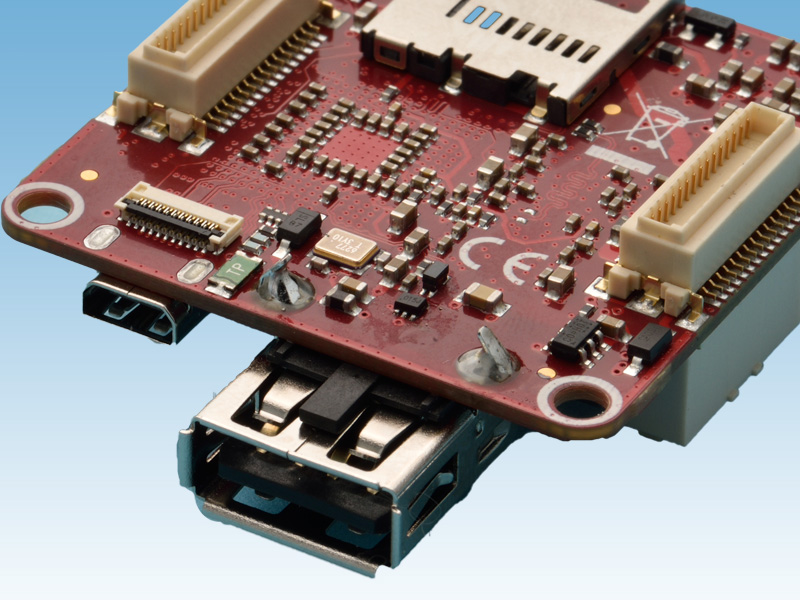

| AOI-Prüfung (auch separat als Dienstleistung)Prüfung | – | – | – | – | Leiterplatten/Baugruppen |
| ICT-Test (In-Circuit-Test)Prüfung | – | – | – | – | Baugruppen |
| FCT-FunktionstestPrüfung | – | – | – | – | Baugruppen/Geräte |
| Sichtkontrolle nach IPC-A 610 (THT-Prozess)Prüfung | – | – | – | – | Baugruppen |
| Geräte- und Klemmenmontage mit VerpackungMontage | – | – | – | – | – |
| Prototypenfertigung elektronischer BaugruppenMontage | – | – | – | Prototyp | – |
| Serienfertigung elektronischer BaugruppenMontage | – | – | – | kleine Losgrößen – mittelgroße Losgrößen | – |
| Entwicklung, Layout und Konzept für EMS (Full-Service Lohnfertigung)Engineering | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| SMT-Bestückungsautomat | Yamaha / I-Pulse M20 | 1 | – | – | Bad Pyrmont |
| SMT-Bestückungsautomat | Yamaha / I-Pulse S20 | 1 | – | – | Bad Pyrmont |
| SMT-Bestückungsautomat | Yamaha / I-Pulse S10 | 1 | – | – | Bad Pyrmont |
| SMT-Bestückungsautomat | Mimot Advantage | 2 | – | 2004, 2008 | Bad Pyrmont |
| Bestückungsautomat für axiale und radiale Bauteile | Blakel Robin | 1 | – | 1996 | Bad Pyrmont |
| Bestückungsautomat (Siemens) | Siemens | 1 | – | 2000 | Bad Pyrmont |
| SMT-Drucker | HIT | 2 | – | 2023 | Bad Pyrmont |
| Vollkonvektions-Reflowofen | HIT / SMT Quattro Peak M | 1 | – | 2011 | Bad Pyrmont |
| Vollkonvektions-Reflowofen | SMT Quattro Peak L+ | 1 | – | 2020 | Bad Pyrmont |
| Wellenlötanlage mit Volltunnel-System | Seho | 2 | – | 2002, 2006 | Bad Pyrmont |
| Wellenlötanlage | Kirsten | 1 | – | 1991/2001 | Bad Pyrmont |
| Selektivlötanlage | – | 1 | – | 2003 | Bad Pyrmont |
| N2-Tankanlage (Stickstoff) | – | 1 | – | 2003 | Bad Pyrmont |
| AOI-System | Orbotech S22 Plus | 1 | – | – | Bad Pyrmont |
| 3D-AOI | Viscom S3088 ultra | 1 | – | 2018 | Bad Pyrmont |
| AOI-Handling-System mit 2-fach Magazin | Achat5 | 1 | – | 2018 | Bad Pyrmont |
| ICT-Testsystem | Dr. Eschke CT300 Meteor | 1 | – | 2015 | Bad Pyrmont |
| Nutzentrennfräse | Cencorp 1300SR | 1 | Freiraum bis 90mm / bis 25mm | 2013 | Bad Pyrmont |
Zusatzleistungen

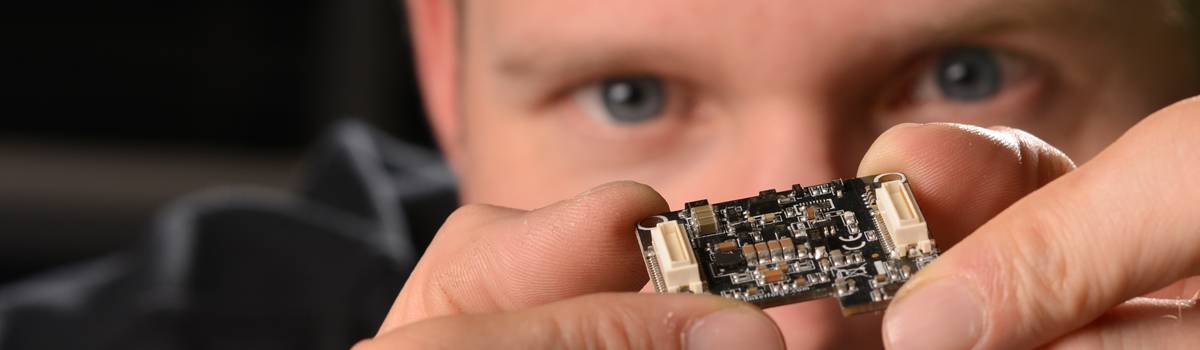

Qualität
Die Fertigung ist nach DIN-ISO 9001:2015 (DQS) zertifiziert. Die Prüfung umfasst AOI (Orbotech S22 Plus, Viscom 3D-AOI S3088 ultra), ICT (Dr. Eschke CT300 Meteor), FCT-Funktionstest sowie Sichtkontrolle nach IPC-A-610; AOI-Tests werden auch separat als Dienstleistung angeboten.
| Nachweis | Bad Pyrmont - Hauptsitz |
|---|---|
| ISO 9001 |
Historie
- 1983
Gründung durch Ulrich Bruns in Bad Pyrmont/Hagen; digitale Uhren für Reise- und Linienbusse, Beginn der THT-Bestückung
- 1991
Erste Kirsten-Je-Lötanlage für die THT-Bestückung
- 1996
Einführung des Bestückungsautomaten Blakel Robin für axiale und radiale Bauteile
- 1999
Umfirmierung in die Bruns Elektronik GmbH; Umzug nach Lange Wand 8, Bad Pyrmont
- 2000
Einführung der SMT-Fertigung mit einem Siemens-Bestückautomaten
- 2002
Erste Seho-Wellenlötanlage
- 2003
Einführung der Selektivlöttechnik, neuer SMT-Reflowofen, N2-Tankanlage
- 2004
Mimot-Bestückautomat, Einführung des ICT-Testers
- 2006
AOI-Testsystem, RoHS-Umstellung, zweite Seho-Wellenlötanlage mit Volltunnel
- 2010
Verlagerung der Montage in Werk II (Schillerstraße 80, +400 qm), zweiter AOI-Automat
- 2013
Neues ERP-System AS/Point, Nutzenfräse Cencorp
- 2014
Ulrich Bruns geht in den Ruhestand, Dirk Jungmann wird zweiter Geschäftsführer
- 2015
Erneuerung des ICT-Testers der Firma Dr. Eschke
- 2018
Einsatz des Viscom 3D-AOI S3088 ultra, Erweiterung des AOI-Bereichs mit Handling-System (Achat5)
- 2019
Beginn des Hallenbaus / Erweiterung der Produktionsfläche
- 2020
Einzug in die neu erbaute Halle, zweite SMT-Linie (Yamaha)
- 2022
Austausch der ersten SMT-Linie von Mimot zu Yamaha
- 2023
Erweiterung auf 5 Bestückungsautomaten, zwei neue HIT SMT-Drucker, neues Lagersystem
