Entwicklung und Fertigung von Mess- und Prüfgeräten zur Qualitätsüberwachung von Crimpverbindungen und Stanzprozessen.
C-tec Cable technologies GmbH & Co. KG
Schönberg (Ortsteil Eberhardsreuth), DeutschlandNeu auf Amplifa
Über C-tec

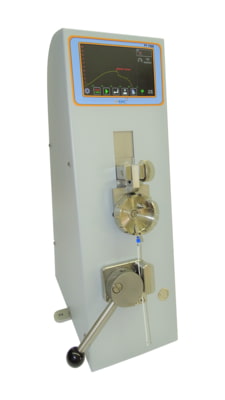

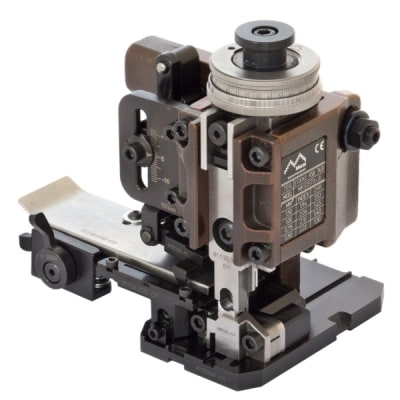

C-tec Cable technologies GmbH & Co. KG ist ein 2002 in Schönberg (Niederbayern) gegründetes Technologieunternehmen für Investitionsgüter der Kabelverarbeitung und Blechbearbeitung. Der Unternehmenszweck war von Beginn an die Konzeption einer optimalen Qualitätsstrategie zur Absicherung und Optimierung des Crimpprozesses. Das Unternehmen entwickelt und fertigt Mess- und Prüfgeräte wie Press Analyser für die Maschinenfähigkeitsuntersuchung von Crimppressen, Crimpkraftüberwachungssysteme (CFM) für die 100%-Kontrolle während der Produktion, Kamera-Inspektionssysteme (CVM-3), Pulltester sowie Crimpwerkzeuge. In der Stamping-Line bietet C-tec als Originalhersteller der S+S Lichtschranken Gabellichtschranken und Bandsprühsysteme für den Stanzprozess. Die Eigenentwicklung umfasst mechanische Konstruktion mit PTC Creo, Elektronikentwicklung, Firmware-Programmierung und Leiterplattenlayout; in der eigenen Fertigung entstehen Bauteile durch CNC-Fräsen, Drehen und Bohren, gefolgt von Leiterplattenbestückung und Montage der elektromechanischen Produkte. Zu den Kunden zählen Hersteller von Bordnetzen und Kabelbäumen sowie die Autozulieferindustrie, unter anderem Hellermann Tyton, Panduit und Thomas & Betts. Das Leistungsangebot wird durch Beratung, Kalibrierung (ISO und DAkks), Wartung, Reparaturservice, Prüfdienste, Inbetriebnahme und Training ergänzt.
- Standort
- Schönberg
- Verfahren
- Crimpen (Crimpverbindungen, Crimpwerkzeuge für Crimppressen), Crimpen von Busbrücken-Stromverteilern (bis 12 Crimpschritte), CNC-Fräsen, CNC-Drehen, CNC-Bohren, Leiterplattenbestückung, Montage elektromechanischer Produkte, Stanzprozess / Blechbearbeitung (Stamping-Line Zubehör)
- Werkstoffe
- Kupfer (Leitermaterial in Kabeln/Crimpverbindungen), Kupfer
- Zertifikate
- Kalibrierservice (ISO / DAkks), 100%-Crimpkraftüberwachung, Schliffbild- und Auszugsprüfung
- Gegründet
- 2002
- Branchen
- Kabelkonfektion / Kabelbaum-Fertigung, Autozulieferindustrie, Bordnetz-Hersteller, Blechbearbeitung / Stanzprozess
- 01
Eigenentwicklung (Konstruktion, Elektronik, Firmware, Leiterplattenlayout)
- 02
CNC-Fräsen
- 03
CNC-Drehen
- 04
CNC-Bohren
- 05
Leiterplattenbestückung
- 06
Montage der elektromechanischen Produkte
- 07
Prüfung und Dokumentation
- 08
Vertrieb, Inbetriebnahme, Training und After-Sales-Service
Verfahren und Werkstoffe
Kupfer
Leitermaterial in Kabeln und Crimpverbindungen; die Kamera-Inspektion CVM-3 misst u. a. den Kupferdurchmesser der Adern.
Standorte
Schönberg (Ortsteil Eberhardsreuth)
DEHauptsitz, Entwicklung, Fertigung/Montage, Vertrieb und Service
- Losgröße
- Prototyp, Kleinserie, Mittelserie
- Werkstoffe
- Metalle (Zerspanung), Kupfer (Kabelverarbeitung), Leiterplatten
- CNC-Fräsmaschine
- CNC-Drehmaschine
- CNC-Bohrmaschine
- Press Analyser PAL 4000
- Press Analyser PAL 3001
- Crimp Force Monitor CFM MX10/MX20
- CFM PRO-touch
- Crimp Vision Monitor CVM-3
- Bus Bar Controller BBC
- PT-Clip 3.0
- Gabellichtschranken GS/BGS
- Bandsprühsysteme
Produkte und Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Crimpen (Crimpverbindungen, Crimpwerkzeuge für Crimppressen)Fügen | – | – | – | – | Kupfer |
| Crimpen von Busbrücken-Stromverteilern (bis 12 Crimpschritte)Fügen | – | 12 Crimpschritte | – | – | Kupfer |
| CNC-FräsenZerspanung | – | – | – | – | – |
| CNC-DrehenZerspanung | – | – | – | – | – |
| CNC-BohrenZerspanung | – | – | – | – | – |
| LeiterplattenbestückungMontage | – | – | – | – | – |
| Montage elektromechanischer ProdukteMontage | – | – | – | – | – |
| Stanzprozess / Blechbearbeitung (Stamping-Line Zubehör)Umformung | – | – | – | – | – |
| Prüfung Crimpkraft (100%-Kontrolle während der Herstellung)Prüfung | – | – | – | – | – |
| Auszugskraftprüfung und Schliffbildprüfung von CrimpverbindungenPrüfung | – | – | – | – | – |
| Kamera-Inspektion von Crimpverbindungen (Kabelquerschnitte 0,1–6,0 mm², AWG 26-10)Prüfung | – | – | – | – | – |
| Kalibrierung, Wartung und Reparaturservice für Mess- und Prüfgeräte (ISO- und DAkks-Kalibrierung)Prüfung | – | – | – | – | – |
15 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

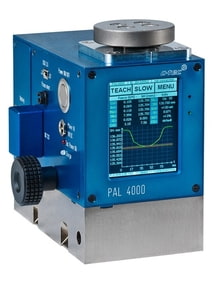

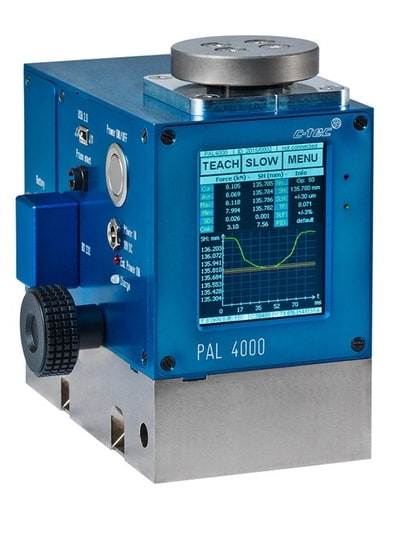

| Press Analyser PAL 4000 – Pressenprüfgerät für Maschinenfähigkeitsuntersuchung an Crimppressen | C-tec PAL 4000 | – | Max. messbare Belastung 20 kN; Gegenkraft 1–20 kN; Messweg Höhensensor ±400 μm; Auflösung | – | Schönberg |

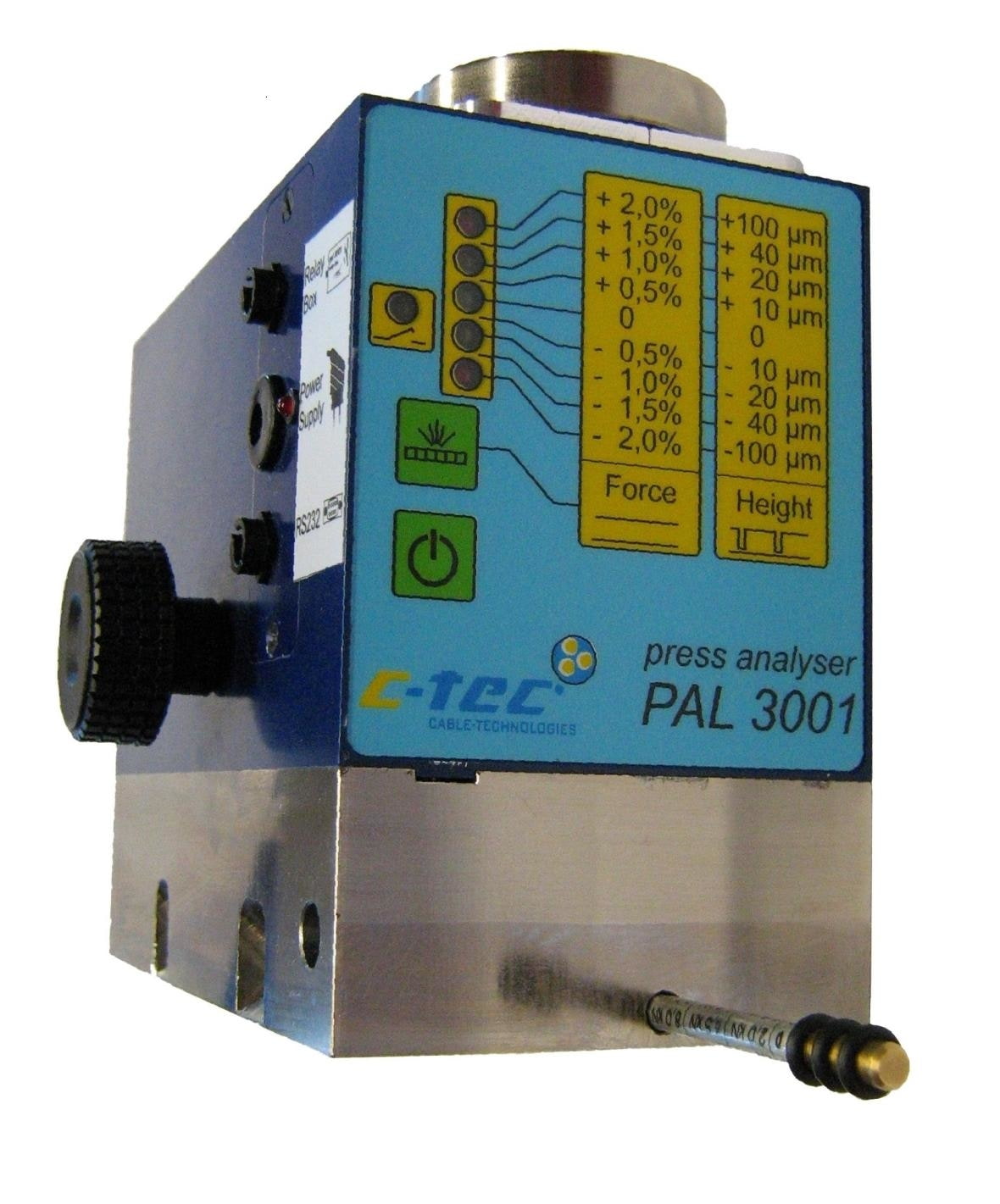

| Press Analyser PAL 3001 – Pressenanalysewerkzeug für Crimppressen | C-tec PAL 3001 | – | Max. messbare Belastung 20 kN; Schließhöheneinstellung bei 10/8/6/4 kN; Messweg ±250 μm; Auflösung | – | Schönberg |

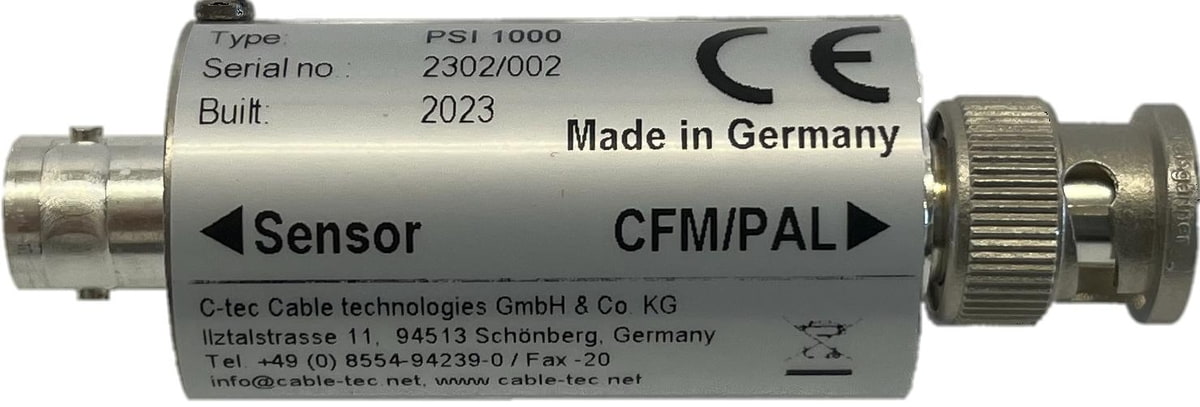

| PSI1000 Sensor Interface – Ladungsverstärker für piezoelektrische Kraftsensoren | C-tec PSI1000 | – | – | – | Schönberg |
| Auto Clip Tool Tester PT-Clip 3.0 – motorisches Prüfgerät für Kabelbinderspannwerkzeuge | C-tec PT-Clip 3.0 | – | Prüfbereich 10–250 N; Ziehgeschwindigkeit 7–100 mm/sec; max. Auslösestrecke 70 mm; Auflösung 0,01 | – | Schönberg |

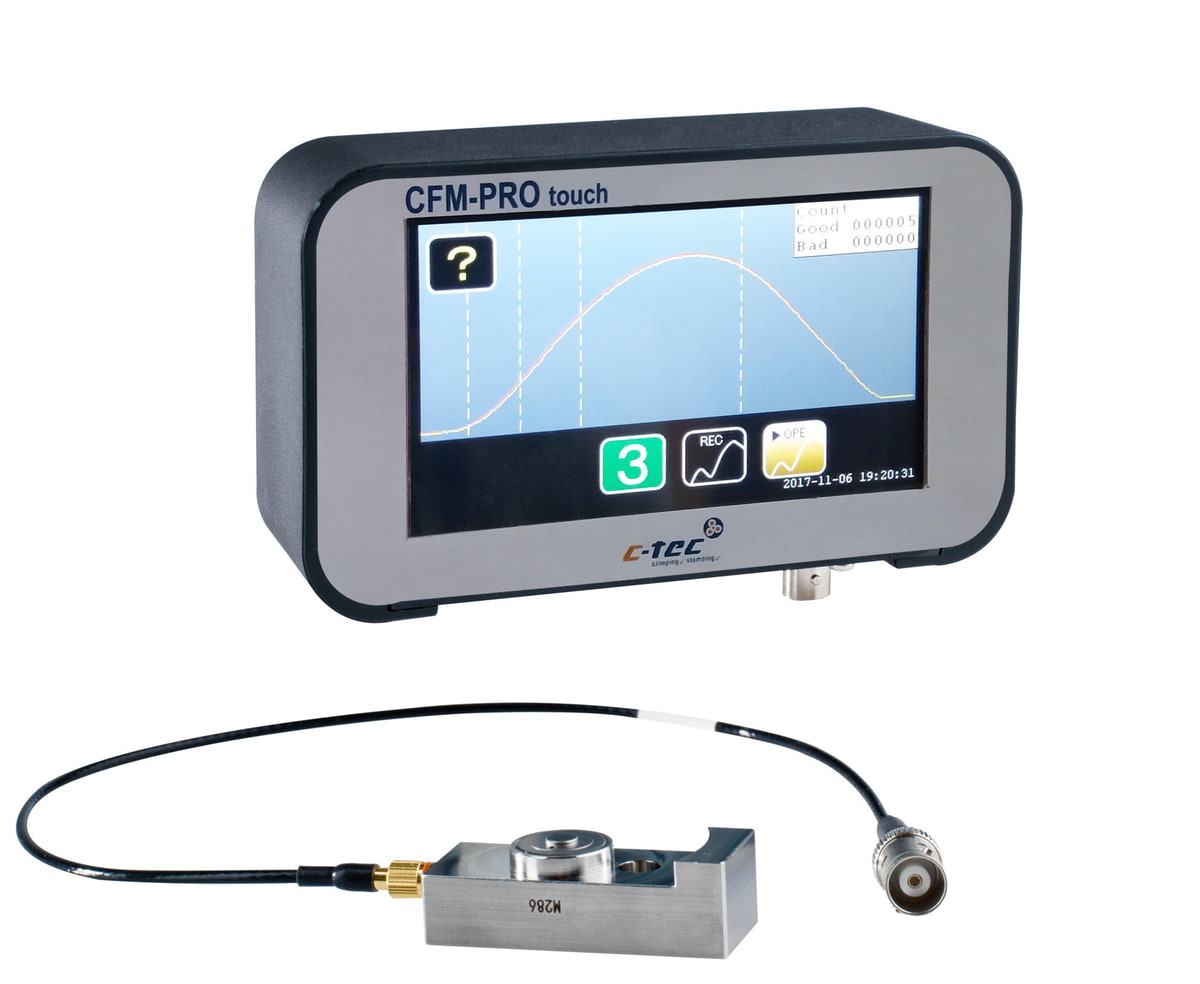

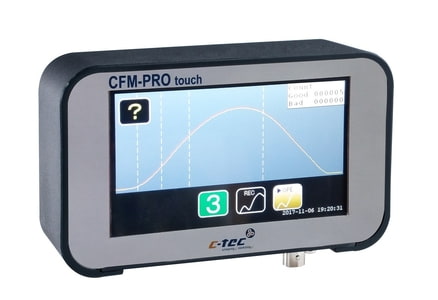

| Crimp Force Monitor CFM PRO-touch – Qualitätsprüfsystem für Crimpverbindungen | C-tec CFM PRO-touch | – | Handarbeitspressen und Halbautomaten; min. Kabelgröße AWG28; piezoelektrischer Dehnungssensor am | – | Schönberg |

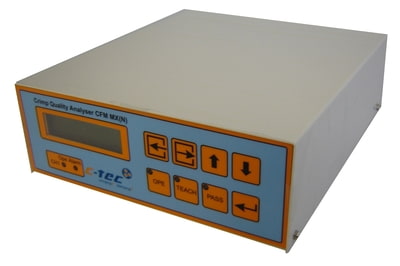

| Crimp Force Monitor CFM MX10 (Einkanal) – Crimpkraftüberwachung | C-tec CFM MX10 / MX10+ / MX10N (Ringsensor 25 kN bzw. 180 kN) | – | Handarbeitspressen, Stripper-Crimper-Halbautomaten; Piezosensor bis 25 kN (MX10N auch 180 kN); bis | – | Schönberg |
| Crimp Force Monitor CFM MX20 (Zweikanal) – Crimpkraftüberwachung | C-tec CFM MX20 / MX20N | – | Kabelvollautomaten; 2 Piezosensoren bis 25 kN; bis zu 300 Messungen pro Crimp, bis zu 256 | – | Schönberg |

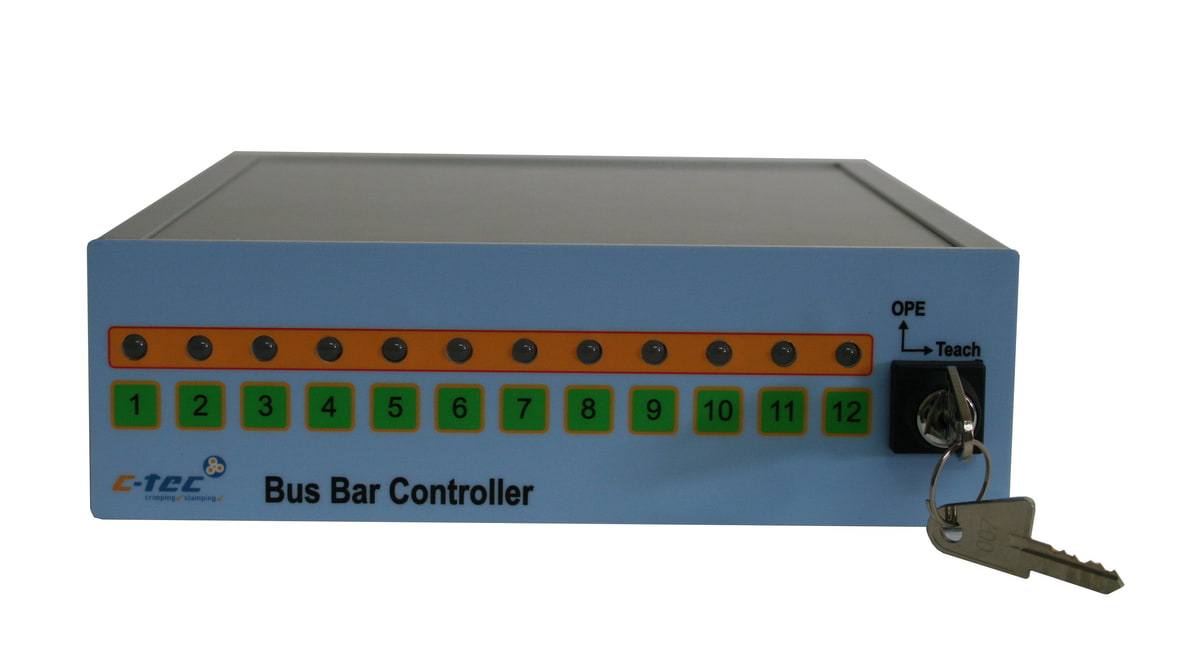

| Bus Bar Controller BBC – Steuereinheit für Crimpüberwachungen und Crimpwerkzeuge bei | C-tec BBC | – | Bis zu 12 Crimpschritte; 10–30 VDC; geeignet für CFM-MX, CFM-LT, CFM-PRO touch | – | Schönberg |
| Crimp Vision Monitor CVM-3 – Kamera-Inspektionssystem für Crimp-Vollautomaten | C-tec CVM-3 (1 channel / 2 channel) | – | Kabelquerschnitte 0,1–6,0 mm² (AWG 26-10); Drahtgeschwindigkeit bis 2,5 m/sec; 0,3 | – | Schönberg |
| CNC-Fräsmaschine | – | – | – | – | Schönberg |
| CNC-Drehmaschine | – | – | – | – | Schönberg |
| CNC-Bohrmaschine | – | – | – | – | Schönberg |
| Gabellichtschranken GS (Wechsellicht/Gleichlicht) für Stanzprozess | C-tec (Originalhersteller der S+S Lichtschranken) GS mit Stecker WLS 01 / WLS 02 / GLV 2.1 / GLV 2.2 | – | – | – | Schönberg |

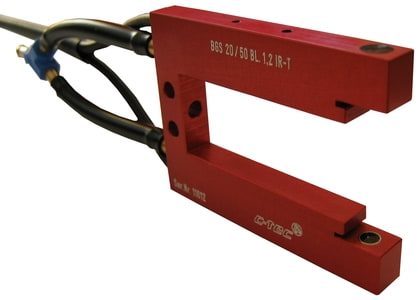

| Blas-Gabellichtschranken BGS mit Selbstreinigungs-Funktion für Stanzprozess | C-tec BGS mit WLS 01 / WLS 02 / GLV 2.1 / GLV 2.2 | – | – | – | Schönberg |

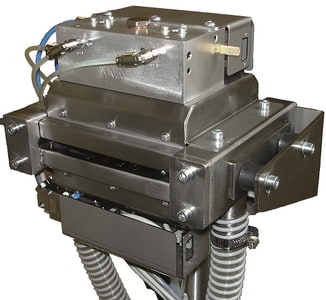

| Bandsprühsysteme für Stamping-Line | C-tec | – | – | – | Schönberg |
Zusatzleistungen
Referenzkunden
Qualität und Prüfung
C-tec sichert Crimpverbindungen in jeder Phase ab: Werkzeugüberprüfung und Kalibrierung, 100%-Kraftüberwachung während der Herstellung sowie Stichprobenprüfung durch Auszugs- und Schliffbildprüfung. Eigene Messgeräte werden mit DAkks-geprüften Prüfmitteln kalibriert; Schliffbilder werden mit der X-Scan Analysesoftware ausgewertet.
| Nachweis | Schönberg (Ortsteil Eberhardsreuth) |
|---|---|
| Kalibrierservice (ISO / DAkks) | |
| 100%-Crimpkraftüberwachung | |
| Schliffbild- und Auszugsprüfung |
Historie
- 2002
Gründung von C-tec in Schönberg mit dem Zweck, Qualitätsstrategien zur Absicherung und Optimierung des Crimpprozesses zu entwickeln.
