Lehren, Vorrichtungen und Präzisionsteile nach Zeichnung – konstruiert und gefertigt in Karben bei Frankfurt
CAD-IS Industrie Service GmbH

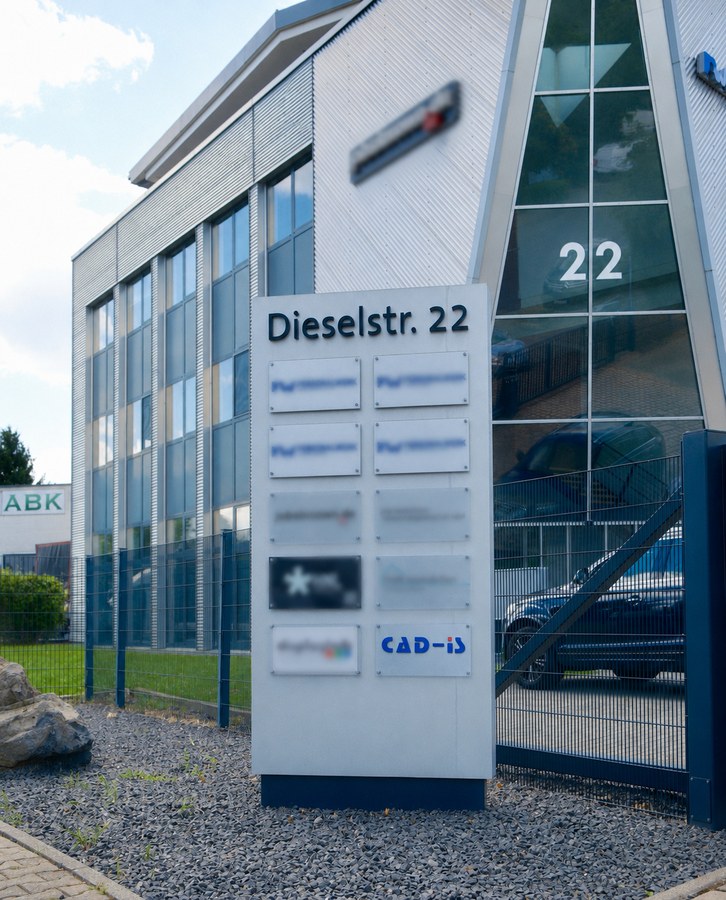

Karben (Betriebsstandort, Dieselstraße 22) · Frankfurt am Main (Firmensitz)Neu auf Amplifa
Spezialist für Betriebsmittel & Präzisionsfertigung
Die CAD-IS Industrie Service GmbH fertigt seit 1999 in Karben (Hessen, nördlich von Frankfurt) Lehren, Vorrichtungen, Messmittel und Präzisionsteile als Einzelanfertigung nach Zeichnung oder CAD-Datensatz. Zum Leistungsspektrum gehören Prüf-, Biege-, Konturen- und Lötlehren, Richt-, Spann-, Montage- und Verschellvorrichtungen, Sondervorrichtungen und Baugruppen, CNC-Kleinserien, Musterbau, Reverse Engineering mit 3D-Scan und CAD-Rekonstruktion sowie Express-Reparatur ab Losgröße 1. Gefertigt wird aus Stahl, Edelstahl, Aluminium und Kunststoff auf 3-Achs- und 5-Achs-CNC-Bearbeitungszentren (DMG Mori, Deckel Maho) sowie konventionell gedrehten Teilen; die Plattenbearbeitung erfolgt im Großformat bis 800 × 1.700 mm. Kunden sind Produktions- und Fertigungsunternehmen aus Automobilzulieferindustrie (Tier-1/Tier-2), Fluidtechnik, Instandhaltung, Energie- und Elektrotechnik sowie Maschinenbau. Beliefert werden Betriebe im Rhein-Main-Gebiet, bundesweit und im europäischen Ausland.
- Standort
- Karben
- Verfahren
- Lehrenbau (Prüflehren, Biegelehren, Konturenlehren, Lötlehren, Wechselplatten), Vorrichtungsbau (Richtvorrichtungen, Spannrahmen, Montage- und Verschlussvorrichtungen), Sondervorrichtungen & Baugruppen (Prüfstationen, Grundplatten), CNC-Fräsen 3-Achs (CNC-Kleinserie & Sonderteile), CNC-Fräsen 5-Achs (DMG Mori CMX 70 U), Drehen (konventionell: Buchsen, Bolzen, Hülsen, Passstücke), Reparatur & Express-Fertigung (Werkzeugbruch, Überholung, konstruktive Anpassung,, Musterbau & Anlaufbegleitung (Prototypen)
- Werkstoffe
- Stahl, Edelstahl, Alu, Kunststoff, Aluminium, CNC-Fräsen 5-Achs (DMG Mori CMX 70 U), CNC-Fräsen 3-Achs (2× Deckel Maho DMC 63 V), Konventionelles Drehen
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1999
- Branchen
- Automobilzulieferindustrie (Tier-1/Tier-2), Fluidtechnik / Leitungssysteme, Instandhaltung, Energie- und Elektrotechnik, Maschinenbau, Sondermaschinenbau
- 01
Anfrage & technische Analyse (Zeichnung, CAD-Daten oder Bauteil)
- 02
Konstruktion / Reverse Engineering (3D-Scan, CAD-Rekonstruktion)
- 03
CNC-Fertigung (3-Achs, 5-Achs, Drehen, Plattenbearbeitung)
- 04
Montage & Endkontrolle
- 05
Prüfprotokoll & Auslieferung
Werkstoffe & Verfahren
Stahl
Werkstoff für Lehrenkörper, Vorrichtungsplatten, Spannrahmen und verschleißbeanspruchte Präzisionsteile.
Edelstahl
Einsatz bei korrosions- und hygienerelevanten Betriebsmitteln und Messaufnahmen.
Aluminium
Leichtbaualuminium für Lehrenkörper, Grundplatten und Vorrichtungsteile.
Kunststoff
Kunststoffe für Aufnahme-, Führung- und Schutzkomponenten in Lehren und Vorrichtungen.
CNC-Fräsen 5-Achs (DMG Mori CMX 70 U)
Simultanbearbeitung komplexer Geometrien und präzise Lagebeziehungen in einer Aufspannung.
CNC-Fräsen 3-Achs (2× Deckel Maho DMC 63 V)
Vorrichtungsteile, Einzelteile, Kleinserien und Nacharbeit mit Parallelkapazität.
Konventionelles Drehen
Buchsen, Bolzen, Hülsen, Passstücke und Reparaturteile.
3D-Scanning & Reverse Engineering
Erfassung von Altteilen per portierbarem 7-Achs-Messarm, CAD-Rekonstruktion und Neufertigung.
Standorte
Karben
DEProduktion, Konstruktion und Messtechnik
- Losgröße
- Losgröße 1 bis Kleinserie
- Werkstoffe
- Stahl, Edelstahl, Aluminium, Kunststoff
- 5-Achs-CNC-Bearbeitungszentrum DMG Mori CMX 70 U
- 2× 3-Achs-CNC-Bearbeitungszentrum Deckel Maho DMC 63 V
- Großformat-CNC-Bearbeitungszentrum (Plattenbearbeitung bis 800 × 1.700 mm)
- Konventionelle Drehmaschine
- Zeiss 3D-Koordinatenmessmaschine
- Portabler 7-Achs-Koordinatenmessarm
Frankfurt am Main
DEFirmensitz / Verwaltung (Bürgerstraße 17)

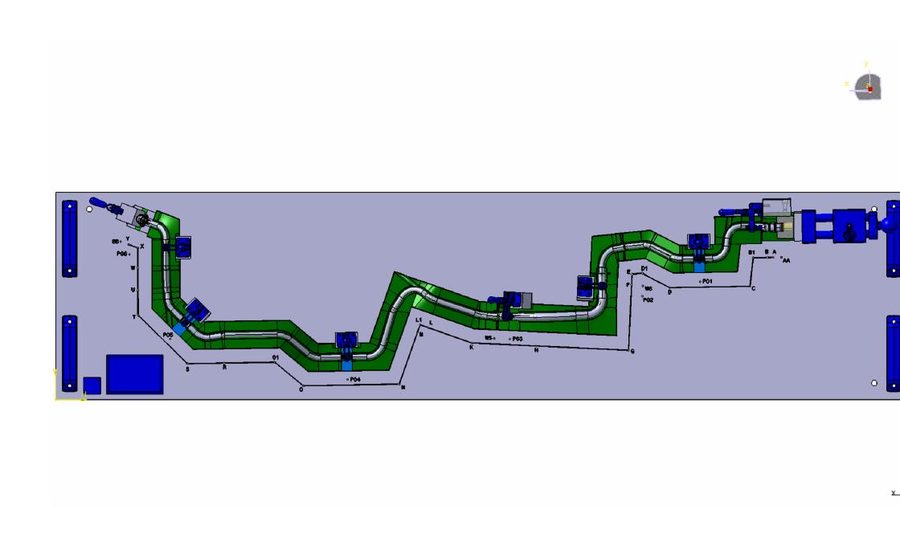

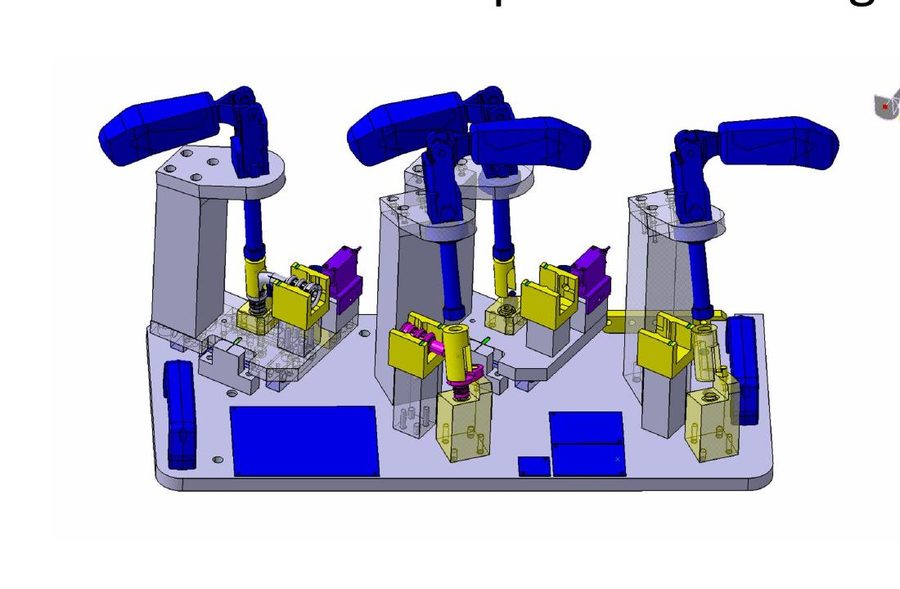

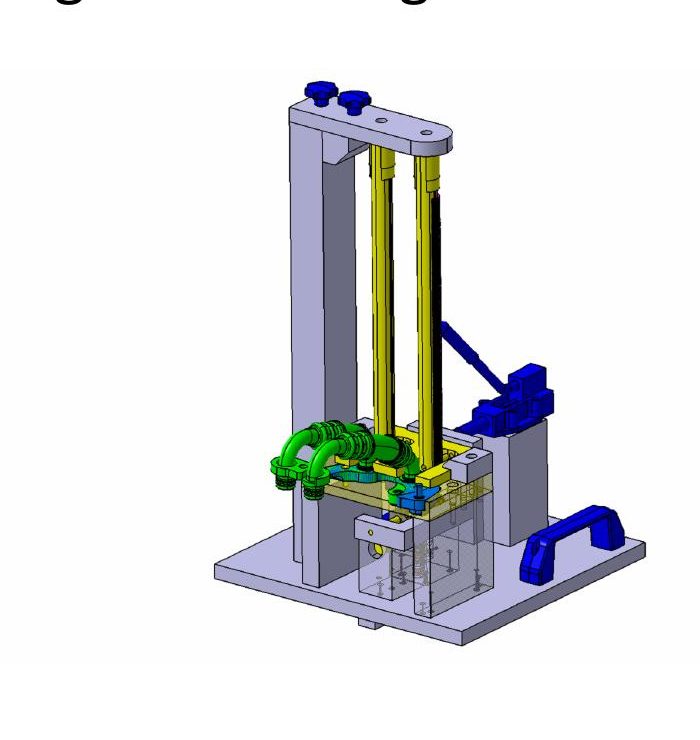

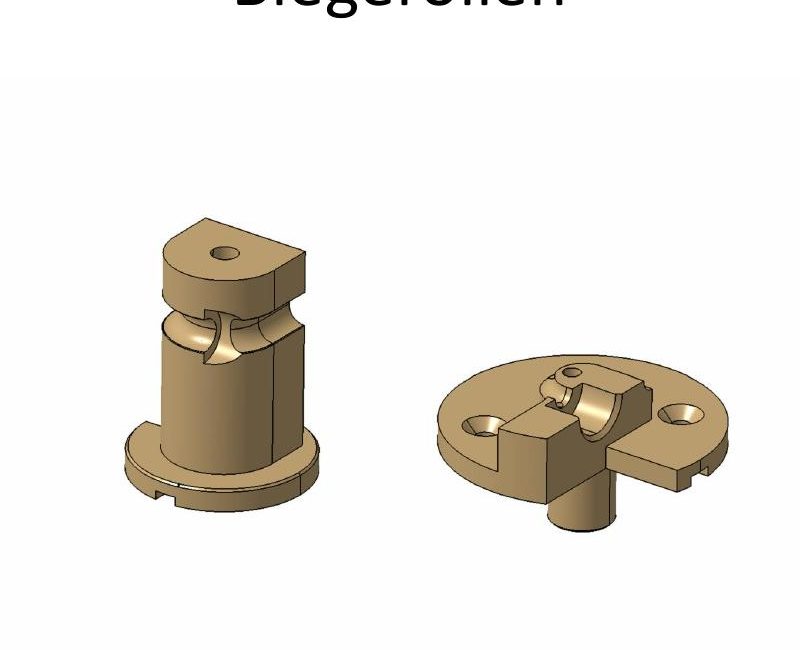

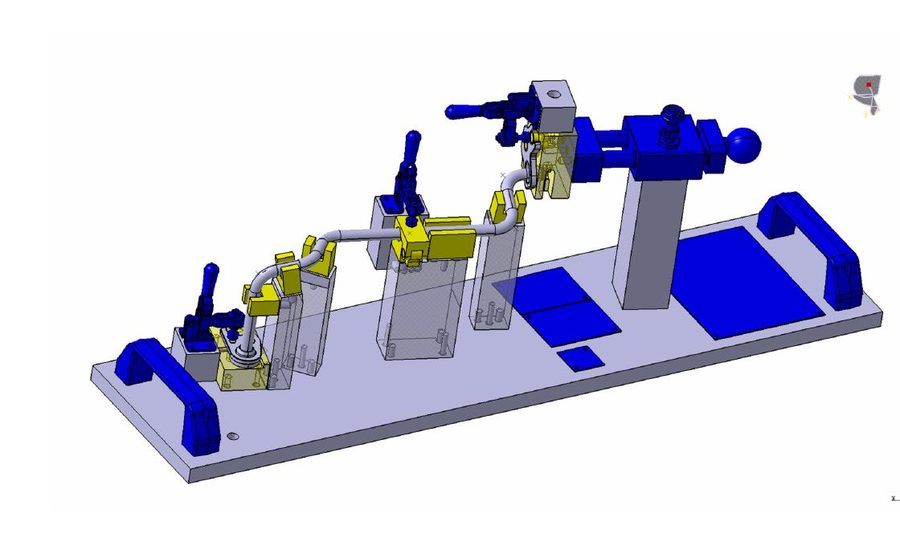

Typische Bauteile

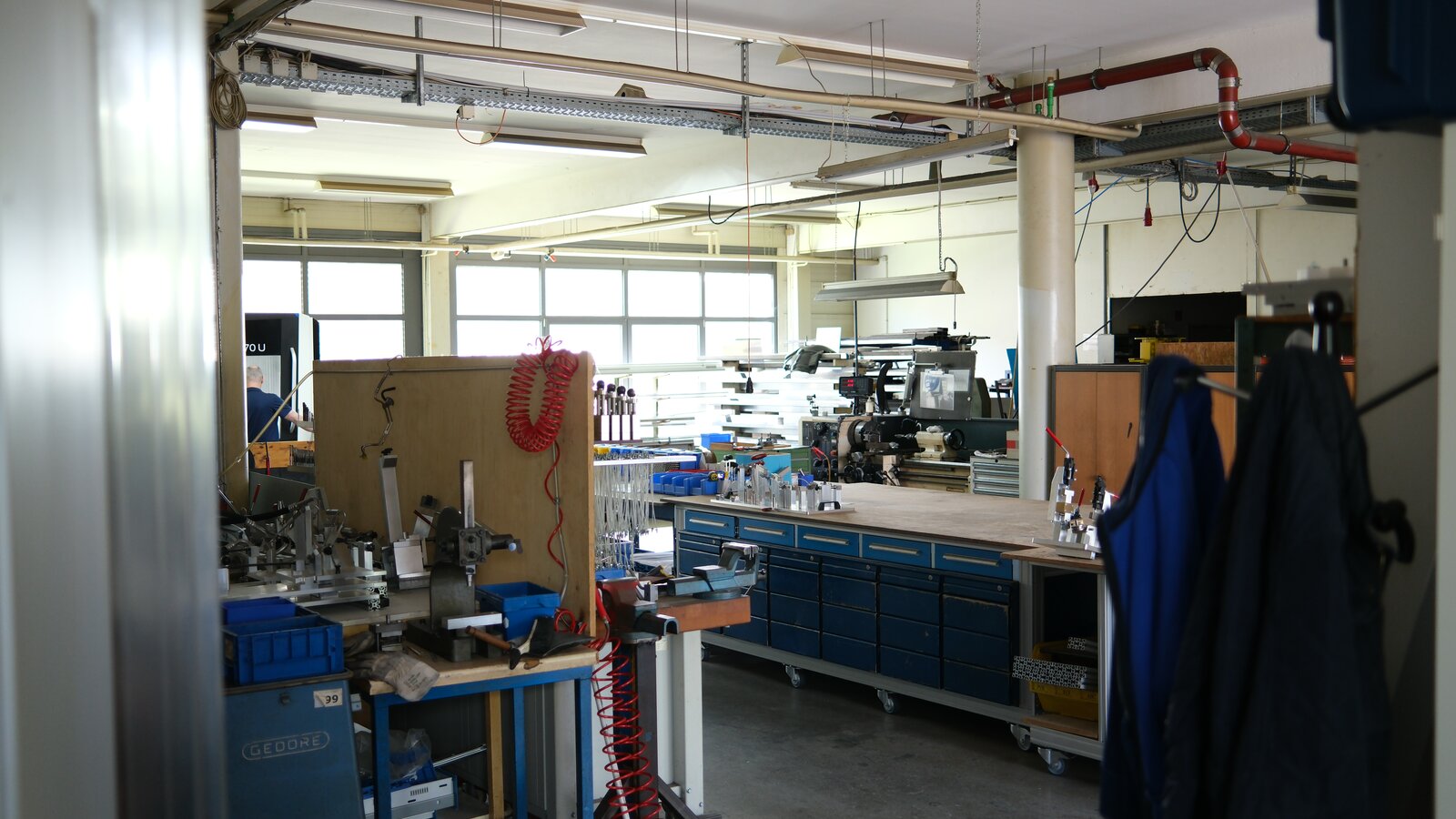

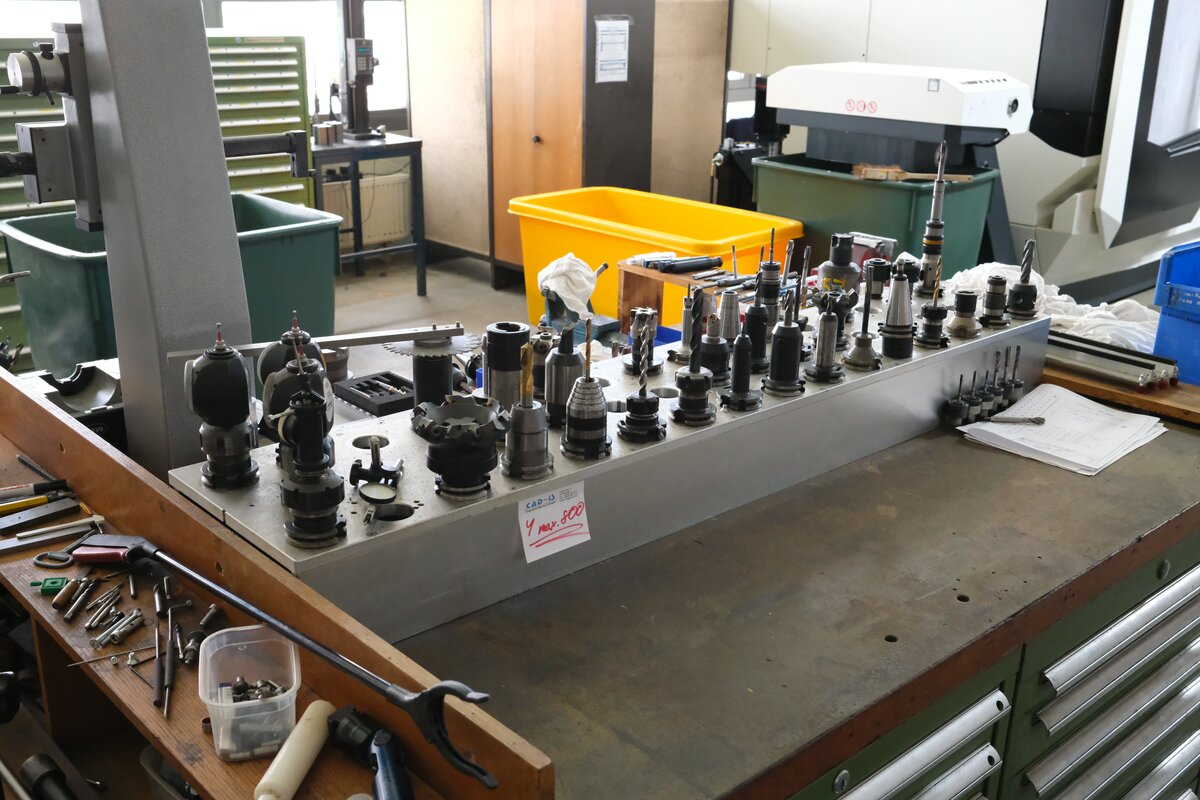

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Lehrenbau (Prüflehren, Biegelehren, Konturenlehren, Lötlehren, Wechselplatten)Prüfung | – | – | – | 1 – Kleinserie | Stahl, Edelstahl, Aluminium, Kunststoff |
| Vorrichtungsbau (Richtvorrichtungen, Spannrahmen, Montage- und Verschlussvorrichtungen)Montage | – | – | – | 1 | Stahl, Edelstahl, Aluminium, Kunststoff |
| Sondervorrichtungen & Baugruppen (Prüfstationen, Grundplatten)Montage | – | – | – | 1 | Stahl, Edelstahl, Aluminium, Kunststoff |
| CNC-Fräsen 3-Achs (CNC-Kleinserie & Sonderteile)Zerspanung | – | 1.700 mm × 800 mm | – | 1 – Kleinserie | Stahl, Edelstahl, Aluminium, Kunststoff |
| CNC-Fräsen 5-Achs (DMG Mori CMX 70 U)Zerspanung | – | 1.700 mm × 800 mm | – | 1 – Kleinserie | Stahl, Edelstahl, Aluminium, Kunststoff |
| Drehen (konventionell: Buchsen, Bolzen, Hülsen, Passstücke)Zerspanung | – | – | – | 1 | Stahl, Edelstahl, Aluminium, Kunststoff |
| Reparatur & Express-Fertigung (Werkzeugbruch, Überholung, konstruktive Anpassung,Montage | – | – | – | 1 – Kleinserie | Stahl, Edelstahl, Aluminium, Kunststoff |
| Musterbau & Anlaufbegleitung (Prototypen)Engineering | – | – | – | 1 | Stahl, Edelstahl, Aluminium, Kunststoff |
| Betriebsmittelkonstruktion & Vorrichtungskonstruktion (3D-Modell, Fertigungszeichnung, Stückliste)Engineering | – | – | – | – | – |
| Reverse Engineering & Ersatzteilfertigung (3D-Scan, CAD-Rekonstruktion, Neufertigung)Prüfung | – | – | – | 1 – Kleinserie | Stahl, Edelstahl, Aluminium, Kunststoff |
| 3D-Koordinatenmessung & Prüfprotokoll (Zeiss KMM)Prüfung | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Bearbeitungszentrum (Großformat, Plattenbearbeitung) | – | 1 | 800 × 1.700 mm | – | Karben |
| 3-Achs-CNC-Bearbeitungszentrum | Deckel Maho (DMG MORI) DMC 63 V | 2 | – | – | Karben |

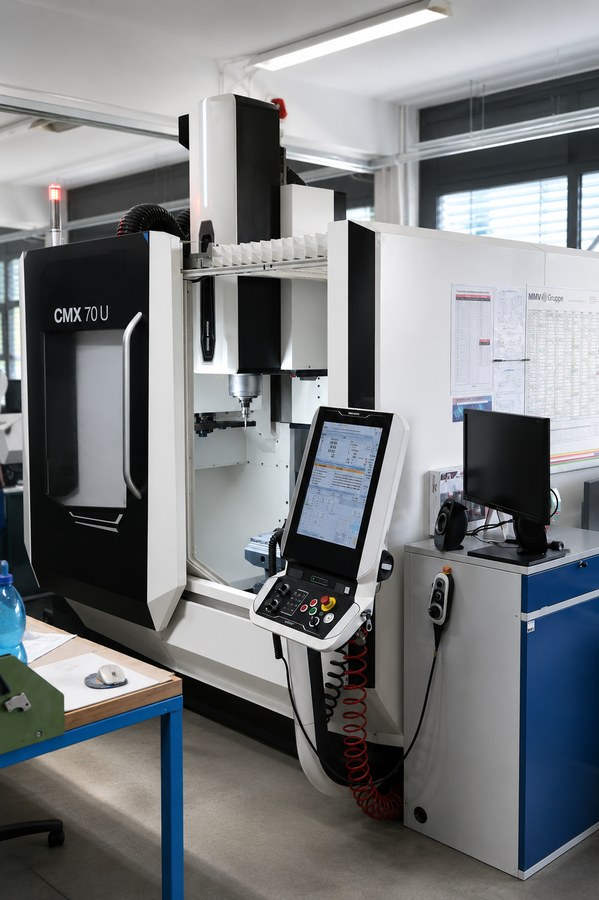

| 5-Achs-CNC-Bearbeitungszentrum | DMG Mori CMX 70 U | 1 | – | – | Karben |
| Konventionelle Drehmaschine | – | 1 | – | – | Karben |
| 3D-Koordinatenmessmaschine | Zeiss | 1 | – | – | Karben |
| Portabler 7-Achs-Koordinatenmessarm (3D-Scanning) | – | 1 | – | – | Karben |
Zusatzleistungen
Referenzkunden
Qualität & Messtechnik
CAD-IS ist nach ISO 9001:2015 durch TÜV Rheinland zertifiziert (Zertifikat Nr. 01 100 050021, gültig bis 02.05.2029, Geltungsbereich Entwicklung, Konstruktion, Werkzeugbau mit Präzisionstechnik). Die Maßkontrolle erfolgt intern auf der Zeiss 3D-Koordinatenmessmaschine sowie per portierbarem 7-Achs-Messarm; Prüfprotokolle und Dokumentation werden nach Kundenanforderung erstellt.
| Nachweis | Karben |
|---|---|
| ISO 9001 |
Historie
- 1999
Unternehmensgründung und Fertigungsstart in Karben
- 2005
Erstzertifizierung nach ISO 9001 (TÜV Rheinland)
- 2026
Rezertifizierung nach ISO 9001:2015, gültig bis 02.05.2029
