Sondermaschinenbau, Vorrichtungsbau und Steuerungstechnik mit hoher Fertigungstiefe aus Walldorf
Cadkon GmbH
69190 WalldorfNeu auf Amplifa
Vom Konstruktionsbüro zum Sondermaschinenbauer

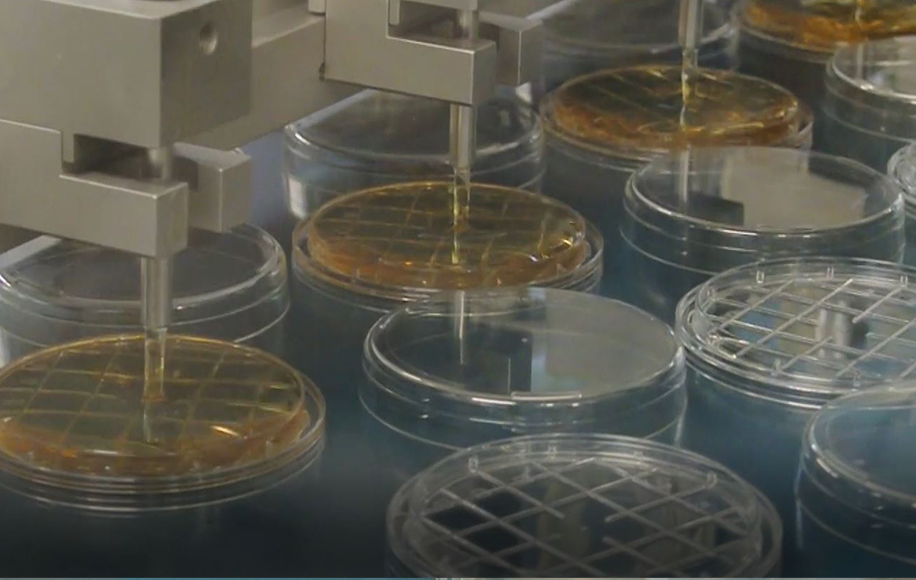

Die Cadkon GmbH ist ein mittelständischer Maschinen- und Sondermaschinenbauer mit Sitz in Walldorf in der Metropolregion Rhein-Neckar. Das 1998 als Konstruktionsbüro gegründete Unternehmen konstruiert und fertigt Sondermaschinen, Vorrichtungen, Werkzeuge, Montagearbeitsplätze und komplette Produktionsanlagen für Branchen wie Pharma, Automotive, Lebensmittel, Verpackung, Chemie, Druck, Holzplattentechnik sowie Medizin und Forschung. Konstruktion, Fertigung, Steuerungs- und Regelungstechnik inklusive SPS-Programmierung und Schaltschrankbau, Montage und Vorabnahme sowie Inbetriebnahme vor Ort liegen in einer Hand; die Fertigungstiefe beträgt über 80 Prozent. Im eigenen Fertigungszentrum werden Bauteile auf CNC-Fräsmaschinen (3- und 5-Achs) sowie auf einem Drehzentrum mit Y-Achse bearbeitet, zusätzlich kommen Laserschweißen, Pressen, Biegen, Stanzen und Flanschen zum Einsatz. Für die Pharmaindustrie werden insbesondere Abfüllanlagen für Petrischalen gebaut; die Anlagen halten GMP-Vorschriften sowie EU- und FDA-Richtlinien ein. Das Unternehmen ist nach DIN EN ISO 9001:2015 zertifiziert und bietet außerdem Retrofit, Schulung, technische Dokumentation und eine 24h-Hotline für Steuerungstechnik.
- Standort
- Walldorf
- Verfahren
- CNC-Fräsen (3- und 5-Achs), CNC-Drehen mit Y-Achse, Laserschweißen, Pressen, Biegen, Stanzen, Flanschen, Nuten
- Werkstoffe
- Lebensmitteltaugliche Materialien (bleifrei, desinfektionsgeeignet, bruchfestes Glas), Stahl, Edelstahl, Aluminium
- Zertifikate
- DIN EN ISO 9001:2015, ISO 9001, GMP / FDA-konforme Anlagen (Pharma)
- Gegründet
- 1998
- Branchen
- Pharmaindustrie, Automotive, Lebensmittelindustrie, Verpackungsindustrie, Chemische Industrie, Druckindustrie
- 01
Konstruktion
- 02
CNC-Fertigung (Fräsen/Drehen)
- 03
Umformen und Laserschweißen
- 04
Steuerungs-/Regelungstechnik und Schaltschrankbau
- 05
Montage und Vorabnahme
- 06
Inbetriebnahme vor Ort
- 07
Schulung, Dokumentation und Service
Werkstoffe und Verfahren
Stahl
Konstruktions- und Verschleißteile für Maschinen, Vorrichtungen und Anlagen.
Edelstahl
Eingesetzt für Anlagen mit höchsten Reinheits- und Hygieneanforderungen, etwa in Pharma und Lebensmittel.
Aluminium
Leichte Bauteile für Vorrichtungen, Montagearbeitsplätze und Anlagenkomponenten.

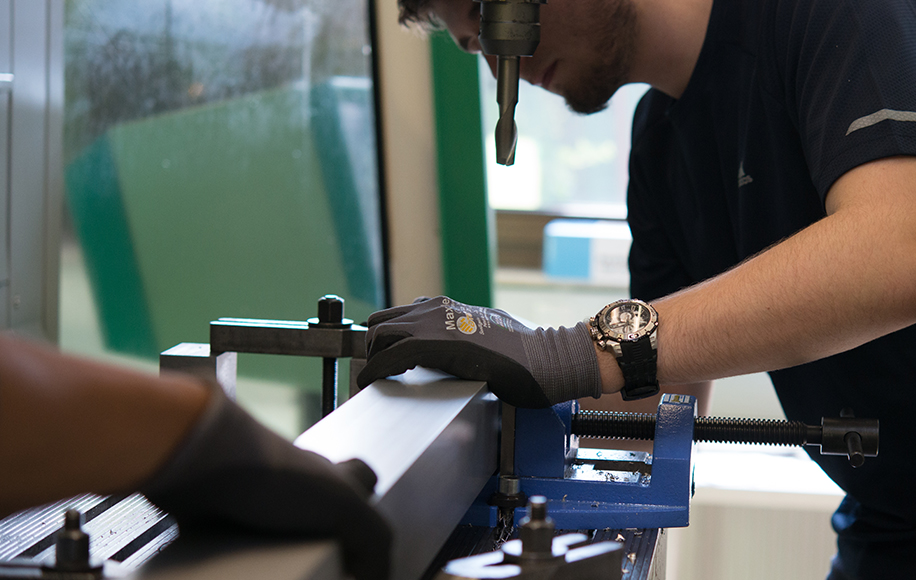

Standort
Walldorf
DEHauptsitz, Konstruktion, Fertigung, Steuerungstechnik, Montage
- Werkstoffe
- Stahl, Edelstahl, Aluminium
- Haas VF-2SS CNC-Fräsmaschine (Verfahrweg 762 × 406 × 508 mm)
- 2× Haas VF-4SS CNC-Fräsmaschine (Verfahrweg 1270 × 508 × 635 mm)
- Haas UMC500 5-Achs-Bearbeitungszentrum (Tisch Ø 400 mm)
- Haas ST20Y Drehzentrum mit Y-Achse (max. Werkstückdurchmesser 533 mm)
- Laserschweißen, Pressen, Biegen, Stanzen, Flanschen
- Montagehalle

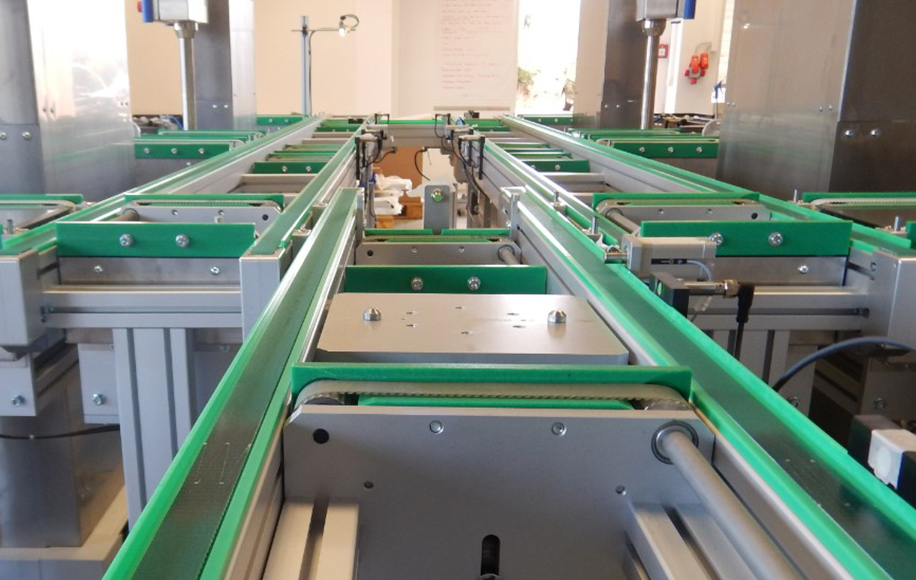

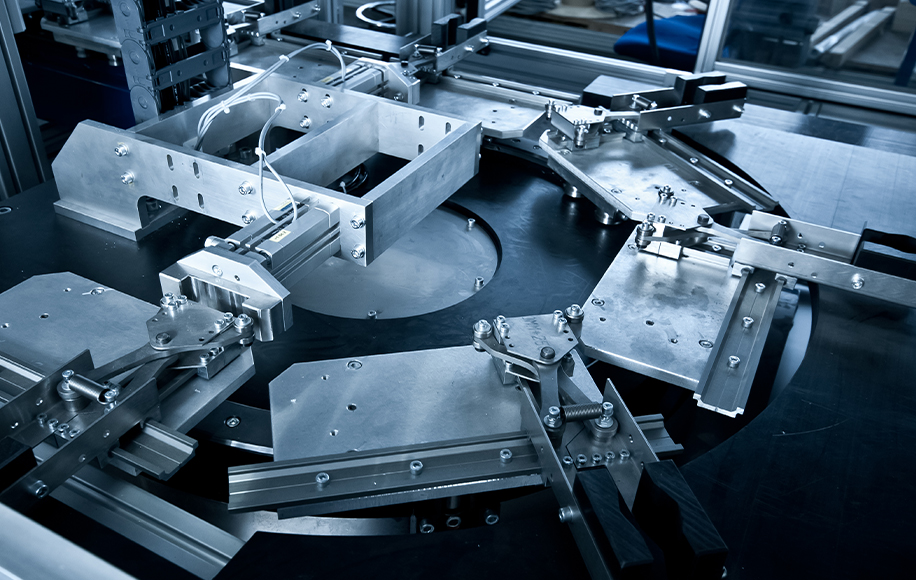

Maschinen und Anlagen

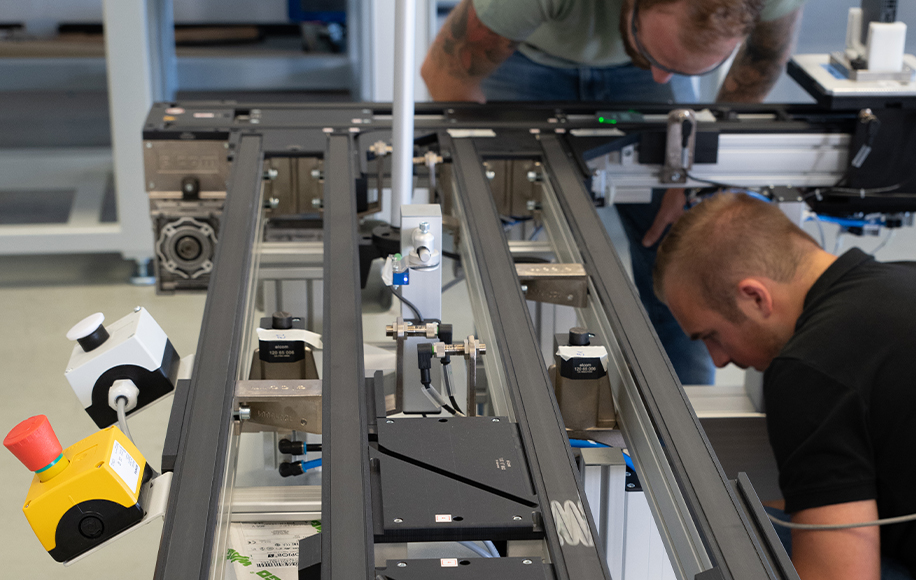

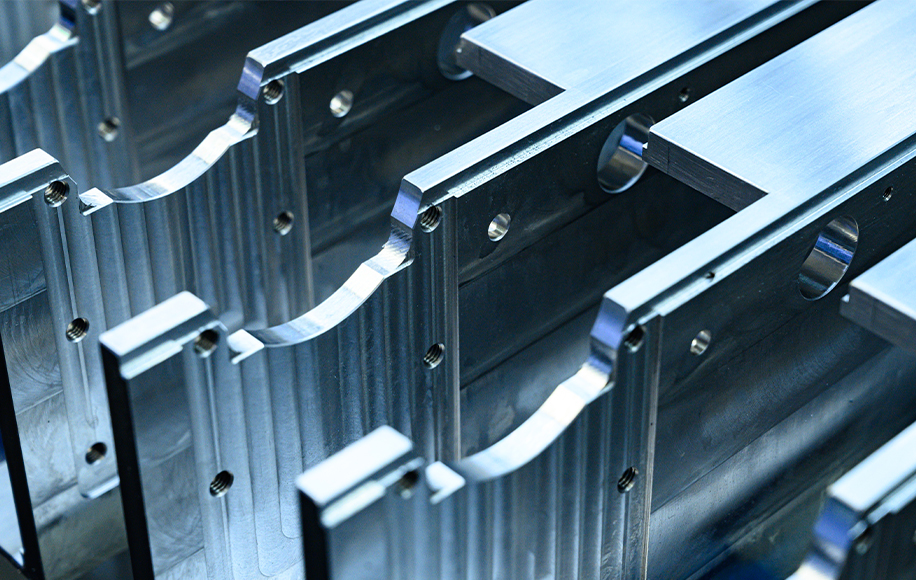

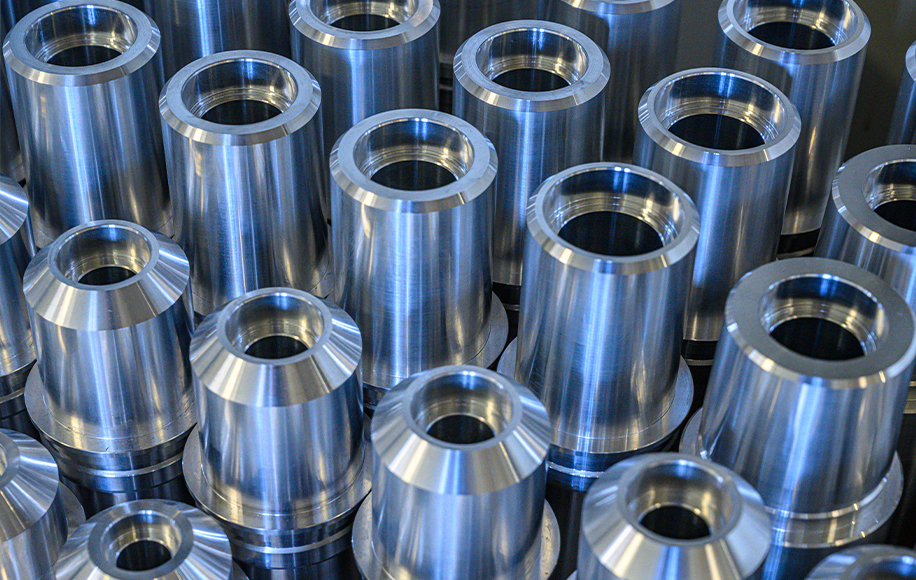

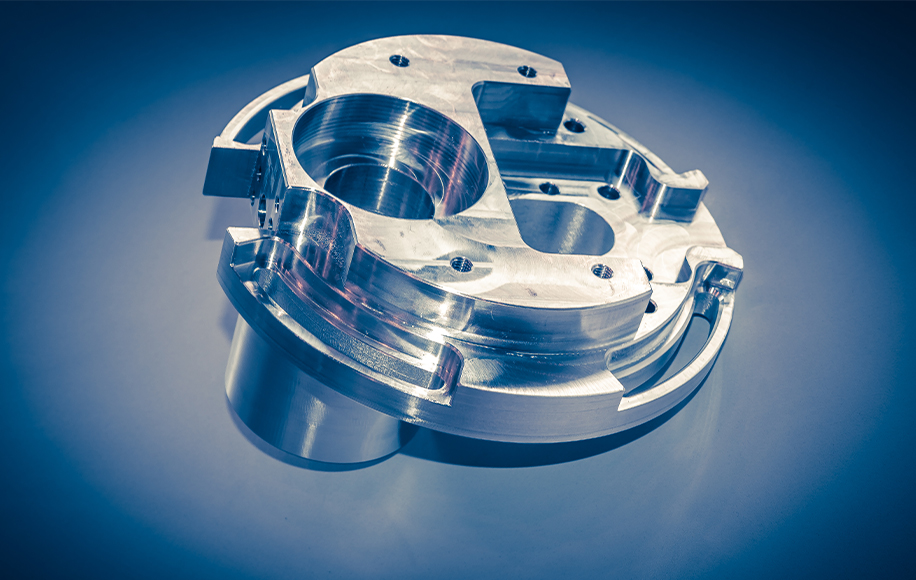

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Fräsen (3- und 5-Achs)Zerspanung | – | 1270 mm × 508 mm × 635 mm | – | – | – |
| CNC-Drehen mit Y-AchseZerspanung | – | 572 mm × 533 mm (max. Werkstückdurchmesser) | – | – | – |
| LaserschweißenFügen | – | – | – | – | – |
| PressenUmformung | – | – | – | – | – |
| BiegenUmformung | – | – | – | – | – |
| StanzenUmformung | – | – | – | – | – |
| FlanschenUmformung | – | – | – | – | – |
| NutenZerspanung | – | – | – | – | – |
| Konstruktion (Neuentwicklung, Machbarkeitsstudien)Engineering | – | – | – | – | – |
| Sondermaschinenbau, Vorrichtungsbau, Werkzeugbau, AnlagentechnikMontage | – | – | – | – | – |
| Montage und Vorabnahme (inkl. Montagearbeitsplätze, Retrofits)Montage | – | – | – | – | – |
| Steuerungs- und Regelungstechnik, SPS-Programmierung, SchaltschrankbauEngineering | – | – | – | – | – |
| Prüfanlagen (optische Qualitätskontrolle, bildverarbeitende Kamerasysteme)Prüfung | – | – | – | – | – |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Vertikale CNC-Fräsmaschine | Haas VF-2SS | 1 | Tisch 914 x 356 mm; Verfahrweg X 762 mm, Y 406 mm, Z 508 mm; Spindel max. 12000 min-1; 24-fach | – | Walldorf |
| Vertikale CNC-Fräsmaschine | Haas VF-4SS | 2 | Tisch 1321 x 495 mm; Verfahrweg X 1270 mm, Y 508 mm, Z 635 mm; Spindel max. 12000 min-1; 30-fach | – | Walldorf |
| 5-Achs-Bearbeitungszentrum | Haas UMC500 | 1 | Tisch Ø400 mm; Verfahrweg X 610 mm, Y 406 mm, Z 406 mm, B 120° bis 35°, C 360°; Spindel max. 8100 | – | Walldorf |
| Drehzentrum mit Y-Achse | Haas ST20Y | 1 | Spannfutter 210 mm; max. Werkstückdurchmesser 533 mm; Verfahrweg X 213 mm, Y ±51 mm, Z 572 mm; | – | Walldorf |
Zusatzleistungen
Qualität
Cadkon ist nach DIN EN ISO 9001:2015 zertifiziert und arbeitet ausschließlich mit qualifizierten und geprüften Lieferanten zusammen. Für die Pharmaindustrie werden GMP-Vorschriften, EU-Richtlinien und FDA-Richtlinien eingehalten; Prüfanlagen mit bildverarbeitenden optischen Kamerasystemen ermöglichen 100 %-Qualitätsdurchlaufprüfungen.
| Nachweis | Walldorf |
|---|---|
| ISO 9001 | |
| GMP / FDA-konforme Anlagen (Pharma) |
Historie
- 1998
Gründung als kleines Konstruktionsbüro in Walldorf; seitdem Bau von Verpackungsmaschinen und Abfüllanlagen.
Entwicklung vom Konstruktionsbüro zum Maschinen- und Sondermaschinenbauer mit Konstruktion, Fertigung, Steuerung und Montage in einer Hand.
