Entwicklung und Fertigung von akustischen Kameras, Mikrofonarrays und Messtechnik für Akustik und Schwingung
CAE Software und Systems GmbH
Rheda-Wiedenbrück · DeutschlandNeu auf Amplifa
Über CAE Software und Systems
Die CAE Software und Systems GmbH mit Sitz in Rheda-Wiedenbrück entwickelt und produziert Akustische Kameras, Mikrofonarrays, Intensitätsortungssysteme sowie Datenerfassungssysteme für Akustik- und Schwingungsmesstechnik. Die Hard- und Software wird vollständig in-house entwickelt und gefertigt. Das Produktportfolio umfasst die SoundCam-Familie (SoundCam Go, SoundCam 3, SoundCam Ultra 3, Bionic-Arrays in verschiedenen Größen), Kamera-Sensoren für Integrationen, Intensitätsortungssysteme wie Intensitätsarray und Akustik Kompass sowie die Datenerfassungssysteme Sound & Vibration Inspector und Signal Inspector. Zudem entwickelt das Unternehmen Sonderprüfstände, Versuchseinrichtungen und kundenspezifische Test- und Prüfsysteme, unter anderem für die Qualitätssicherung von Kunststoffteilen. Die Lösungen werden in Maschinen- und Anlagenbau, Automobil-, Bahn-, Schiffs- und Luft- und Raumfahrttechnik, Bauwesen, Elektronik, Forschung, Energieversorgung und Windkraft eingesetzt. Typische Anwendungen sind die Schallquellenlokalisierung per Beamforming und Nahfeldholographie, Leckageortung, die Detektion von Teilentladungen sowie NVH- und BSR-Tests. Mit einem internationalen Partnernetzwerk ist das Unternehmen weltweit vertreten.
- Standort
- Rheda-Wiedenbrück
- Verfahren
- Schallquellenlokalisierung mit Akustischer Kamera (Beamforming), Akustische Nahfeldholographie (SONAH), Intensitätsortung / Intensitätskartierung ab 40 Hz, Schallleistungsmessung nach DIN Norm, Leckageortung (Druckluft, Gas, Vakuum), Ortung von Teilentladungen, NVH-/BSR-Tests (Squeak & Rattle), Datenerfassung und Analyse (Akustik, Vibration, DMS, Temperatur, CAN)
- Werkstoffe
- Kunststoff, Aluminium, Leiterplatte (PCB)
- Branchen
- Maschinen- und Anlagenbau, Automobilindustrie, Bahn, Schiffbau, Luft- und Raumfahrt, Bauwesen
- 01
Softwareentwicklung
- 02
Sensorik-/Arrayfertigung
- 03
Montage der Messsysteme
- 04
Prüfstände und kundenspezifische Systeme
- 05
Vertrieb über internationales Partnernetzwerk
Werkstoffe & Technologien
Aluminium
Gehäuse und Arrayarme der Akustischen Kameras und Mikrofonarrays werden aus Aluminium gefertigt.
Kunststoff
Wird in den Gehäusen der SoundCam 3 und Ultra 3 sowie im Dynamik-Prüfstand für Kunststoffteile eingesetzt.
Leiterplatte (PCB)
Bestandteil der Mikrofonarrays für die MEMS-Mikrofonaufnahme.
Standorte
Rheda-Wiedenbrück
DEEntwicklung, Fertigung und Vertrieb (Hauptsitz)
- Werkstoffe
- Aluminium, Kunststoff
- Akustische Kameras (SoundCam-Familie)
- Datenerfassungssysteme
- Sonderprüfstände
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

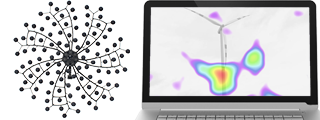

| Schallquellenlokalisierung mit Akustischer Kamera (Beamforming)Prüfung | – | – | – | – | – |
| Akustische Nahfeldholographie (SONAH)Prüfung | – | – | – | – | – |
| Intensitätsortung / Intensitätskartierung ab 40 HzPrüfung | – | – | – | – | – |
| Schallleistungsmessung nach DIN NormPrüfung | – | – | – | – | – |

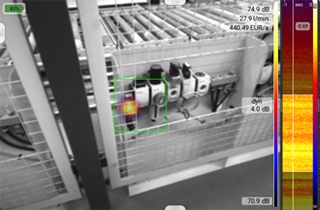

| Leckageortung (Druckluft, Gas, Vakuum)Prüfung | – | – | – | – | – |

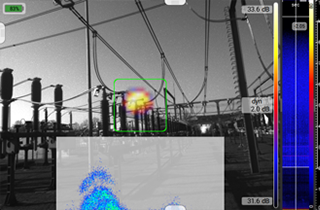

| Ortung von TeilentladungenPrüfung | – | – | – | – | – |

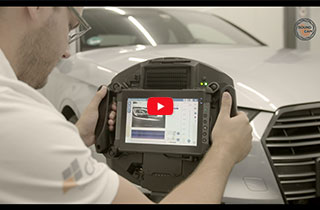

| NVH-/BSR-Tests (Squeak & Rattle)Prüfung | – | – | – | – | – |
| Datenerfassung und Analyse (Akustik, Vibration, DMS, Temperatur, CAN)Prüfung | – | – | – | – | – |
| Entwicklung und Fertigung von Sonderprüfständen, Versuchseinrichtungen und kundenspezifischen Test-Prüfung | – | – | – | – | – |
| Dynamik-Prüfstand für Kunststoffteile (Entwicklung und Qualitätssicherung)Prüfung | – | – | – | – | Kunststoff |
| Qualitätssicherung durch dynamische Prüfungen mit spektralem FingerabdruckPrüfung | – | – | – | – | – |
| 3D-Beamforming mit 3D Akustischer KameraPrüfung | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

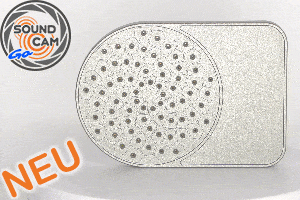

| Akustische Kamera (Smartphone-Aufsatz) | CAE Software und Systems SoundCam Go | – | 72 MEMS-Mikrofone, Abtastrate 200 kHz, 10 Hz - 100 kHz, 60 mm | – | – |

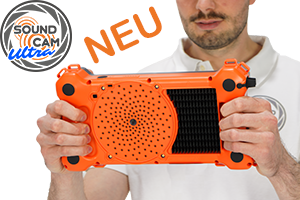

| Akustische Kamera (Handmessgerät) | CAE Software und Systems SoundCam Ultra 3 | – | 176 MEMS-Mikrofone, Abtastrate 200 kHz, 2 kHz - 100 kHz, 120 mm | – | – |

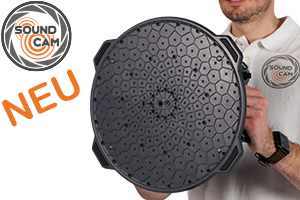

| Akustische Kamera (Handmessgerät) | CAE Software und Systems SoundCam 3 | – | 176 MEMS-Mikrofone, Abtastrate 200 kHz, 800 Hz - 90 kHz, 340 mm | – | – |
| Akustischer Kamera Sensor | CAE Software und Systems SoundCam Ultra 3 Sensor | – | 176 MEMS-Mikrofone, Abtastrate 200 kHz, 2 kHz - 100 kHz, 120 mm | – | – |
| Akustischer Kamera Sensor | CAE Software und Systems SoundCam 3 Sensor | – | 176 MEMS-Mikrofone, Abtastrate 200 kHz, 800 Hz - 90 kHz, 340 mm | – | – |

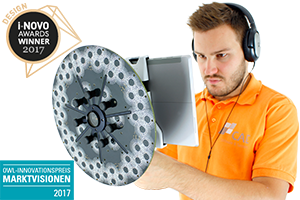

| Akustische Kamera Mikrofonarray (Handmessgerät) | CAE Software und Systems SoundCam Bionic XS | – | 112 MEMS-Mikrofone, Abtastrate 48 kHz, 10 Hz - 24 kHz, 280 mm | – | – |
| Akustische Kamera Mikrofonarray | CAE Software und Systems SoundCam Bionic S | – | 112 MEMS-Mikrofone, Abtastrate 48 kHz, 10 Hz - 24 kHz, 540 mm | – | – |

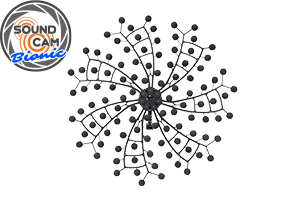

| Akustische Kamera Mikrofonarray | CAE Software und Systems SoundCam Bionic M | – | 112 MEMS-Mikrofone, Abtastrate 48 kHz, 10 Hz - 24 kHz, 1000 mm | – | – |
| Akustische Kamera Mikrofonarray | CAE Software und Systems SoundCam Bionic L | – | 112 MEMS-Mikrofone, Abtastrate 48 kHz, 10 Hz - 24 kHz, 1700 mm | – | – |
| Intensitätsortungssystem | CAE Software und Systems Intensitätsarray | – | 16 cm x 12 cm, Nah- und Fernfeld ab 40 Hz | – | – |
| Intensitätsortungssystem | CAE Software und Systems Akustik Kompass | – | 5 cm x 15 cm, Nah- und Fernfeld ab 40 Hz | – | – |
| Datenerfassungssystem | CAE Software und Systems Sound & Vibration Inspector | – | PC-basiert, National Instruments Hardware | – | – |
| Datenlogger | CAE Software und Systems Signal Inspector | – | cRIO-basiert, dynamische Signale (Akustik, Vibration), DMS, Temperaturen, CAN | – | – |
| Sonderprüfstand | CAE Software und Systems Dynamik-Prüfstand für Kunststoffteile | – | – | – | – |
