Präzisionsverschleißteile und Platten für Extrusion, Granulierung, PCB-Lamination und Gießerei
Carl Aug. Picard GmbH (C.A.PICARD®)
Deutschland (Hauptsitz) · Battle Creek, Michigan, USA · Hongkong · China · JapanNeu auf Amplifa
Über C.A.PICARD
C.A.PICARD ist ein internationaler Hersteller korrosions- und verschleißfester Präzisionsteile aus Metall mit Hauptsitz in Deutschland und Niederlassungen in Nordamerika und Asien. Das Portfolio umfasst Press-, Stanz-, Laminations-, Trenn- und Trägerplatten für die Die-Cutting- und PCB-Industrie, Verschleißteile für Ein- und Zweischneckenextruder (Zylinder, Wellen, Schnecken), Komponenten für Unterwasser- und Stranggranulatoren wie Pelletplatten, Messer, Rotor Cutter und Lochhülsen sowie Gießereiprodukte. Die Fertigung beruht auf modernen Wärmebehandlungs- und Zerspanungsprozessen, darunter Präzisionsschleifen, gehärtete Stahlwerkstoffe wie 4140, TiC-Verbundwerkstoffe, Bi-Metall und PM-Stähle. Ergänzend bietet das Unternehmen Services wie Verschleißmessung an Zylindern, Zylinder-Endoskopie, Zylinder-Auskleidung, Schnecken-Demontage mit eigener Maschinentechnik (FD200P, FDS, FDX) und Reverse Engineering. Seit Januar 2023 gehört die USG Uwe Stücke Granuliertechnik GmbH zur Gruppe, wodurch die Granulierungs-Expertise erweitert wurde. Die nordamerikanische Niederlassung in Battle Creek, Michigan, vereint Fertigung, Engineering und Vertrieb für den amerikanischen Markt.
- Standort
- Battle Creek, MI, USA
- Verfahren
- Herstellung von Press Plates (Pressplatten für PCB-Lamination), Die-Cutting Plates (Stanzplatten), Steel Counter Plates (härtbare Gegenzugplatten, gehärtet, geschliffen), Backup Plates (polierte, weich geschliffene Platten, gehärtet, geschliffen, fertiggestellt), Lamination Plates - Wärmebehandlung (exklusiver Wärmebehandlungsprozess), Lamination Plates - Präzisionsschleifen und Zerspanung (precision ground and machined), Separator Plates (Trennplatten, proprietäres Material), Carrier Plates (Trägerplatten, maßgeschneidert)
- Werkstoffe
- 4140 Alloy Steel, Bulletproof Steel, TiC (Nikro 128), TiC (Nikro 143), Bi-Metall, Werkzeugstahl, PM-Werkstoffe, Hartmetall (carbide-tipped)
- Zertifikate

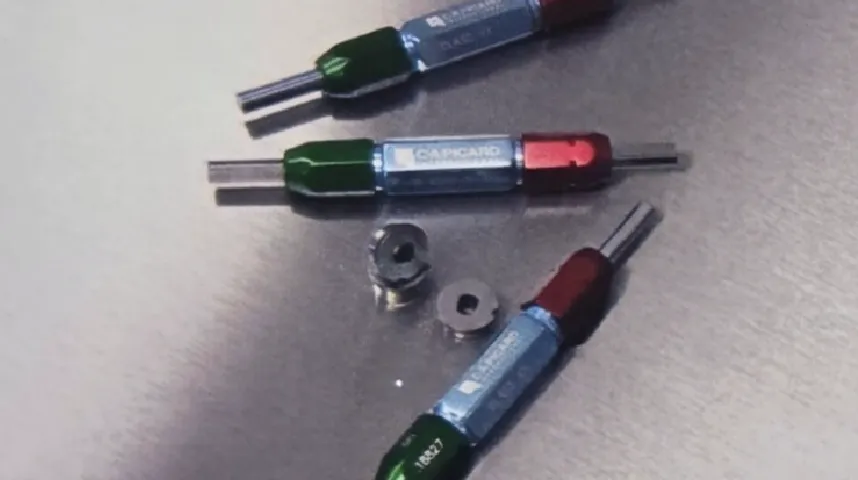

- Zertifizierte Messmittel (Lamination Audit)
- Gegründet
- 1876
- Branchen
- Verpackung/Die-Cutting, Kunststoff (Compounding, Extrusion), Lebensmittel (Pet Food, Aquafeed, Fish Feed, Treats), Leiterplatten (PCB), Gießerei, Granuliertechnik
- 01
Engineering/Konstruktion (3D CAD)
- 02
Wärmebehandlung
- 03
CNC-Zerspanung/Präzisionsschleifen
- 04
Schleif- und Aufarbeitungsservices
- 05
Reverse Engineering
- 06
Vertrieb/Logistik (Inventory)
- 07
Service (Verschleißmessung, Endoskopie, Demontage)
Werkstoffe & Verfahren
4140 Alloy Steel
Vergütungsstahl für Laminations- und Pressplatten mit hoher Härte und Maßstabilität.
Bulletproof Steel
Spezieller Stahl für Anwendungen mit hohen Anforderungen an Sicherheit und Beanspruchung.
TiC (Nikro 128, Nikro 143)
Titancarbid-Werkstoff für hochverschleißfeste Granuliermesser.
Bi-Metall
Verbundwerkstoff für Messer in Unterwassergranulatoren.
Werkzeugstahl
Standardwerkstoff für Messer, Rotor Cutter und Stanzwerkzeuge.
PM-Werkstoffe
Pulvermetallurgische Stähle für langlebige Rotor Cutter.
Hartmetall (carbide-tipped)
Hartmetallbestückung für verschleißfeste Schneidkanten.
Proprietäres Material
Eigenentwickelter Werkstoff für Separator Plates in der Multilayer-PCB-Fertigung.
Standorte

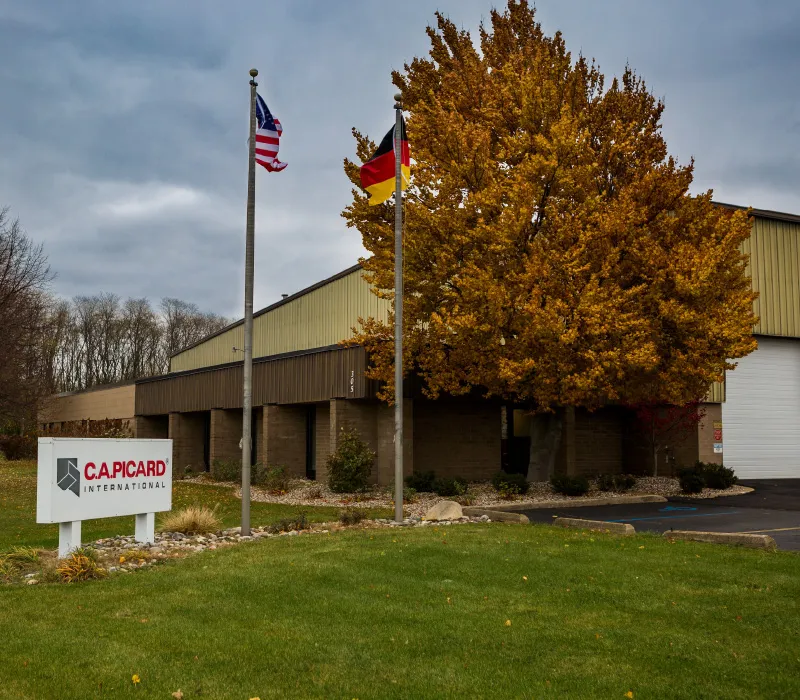

Battle Creek, Michigan
USNordamerika-Niederlassung: Vertrieb, Fertigung, Engineering
- Werkstoffe
- 4140 Alloy Steel, Stahl, TiC, Werkzeugstahl
- Screw Dismantling Machine FD200P
- Screw Dismantling Machine FDS/FDX
- CNC-Werkzeugmaschinen
- Induktionsheizspule 45 kW
Bauteile & Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|

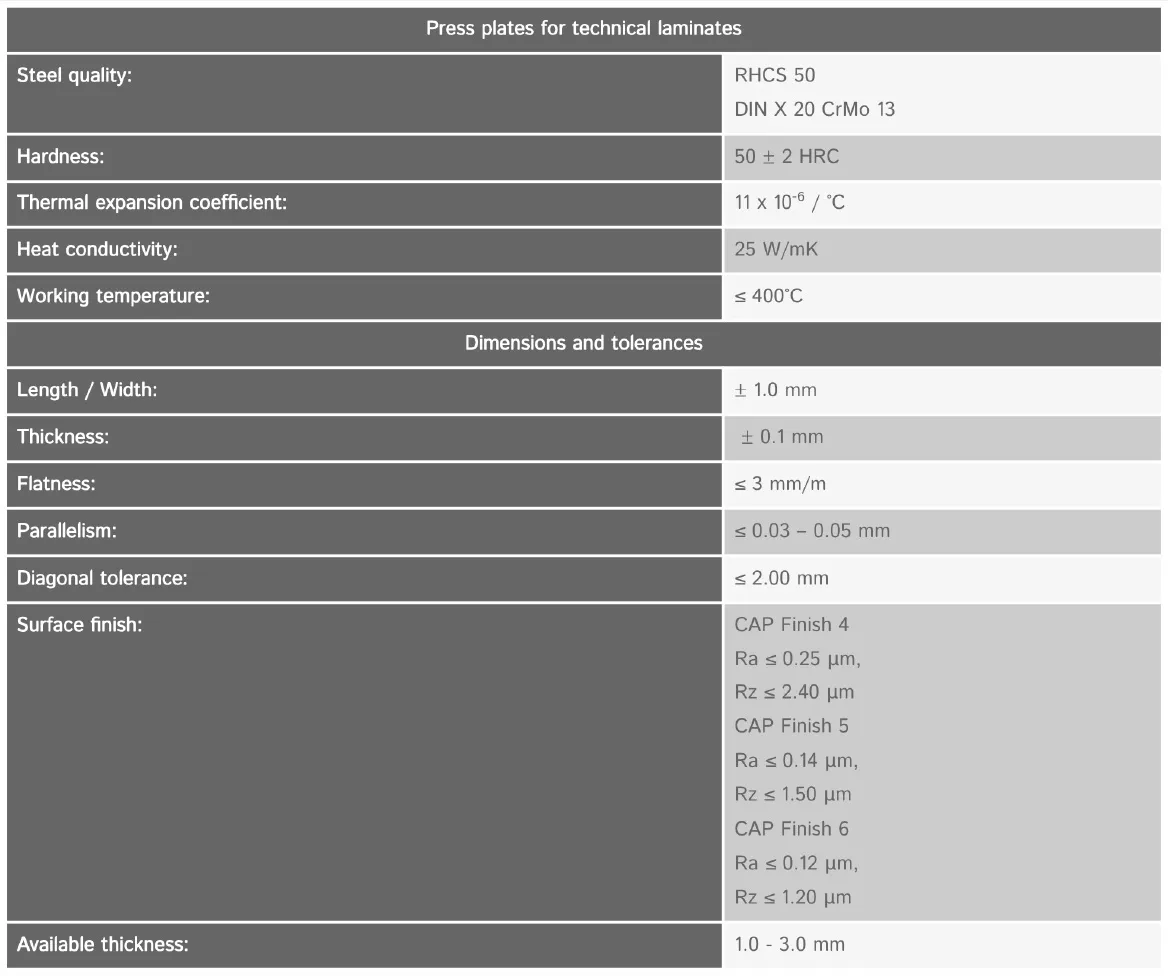

| Herstellung von Press Plates (Pressplatten für PCB-Lamination)Engineering | – | – | – | – | 4140 Alloy Steel, Bulletproof Steel, proprietary material |

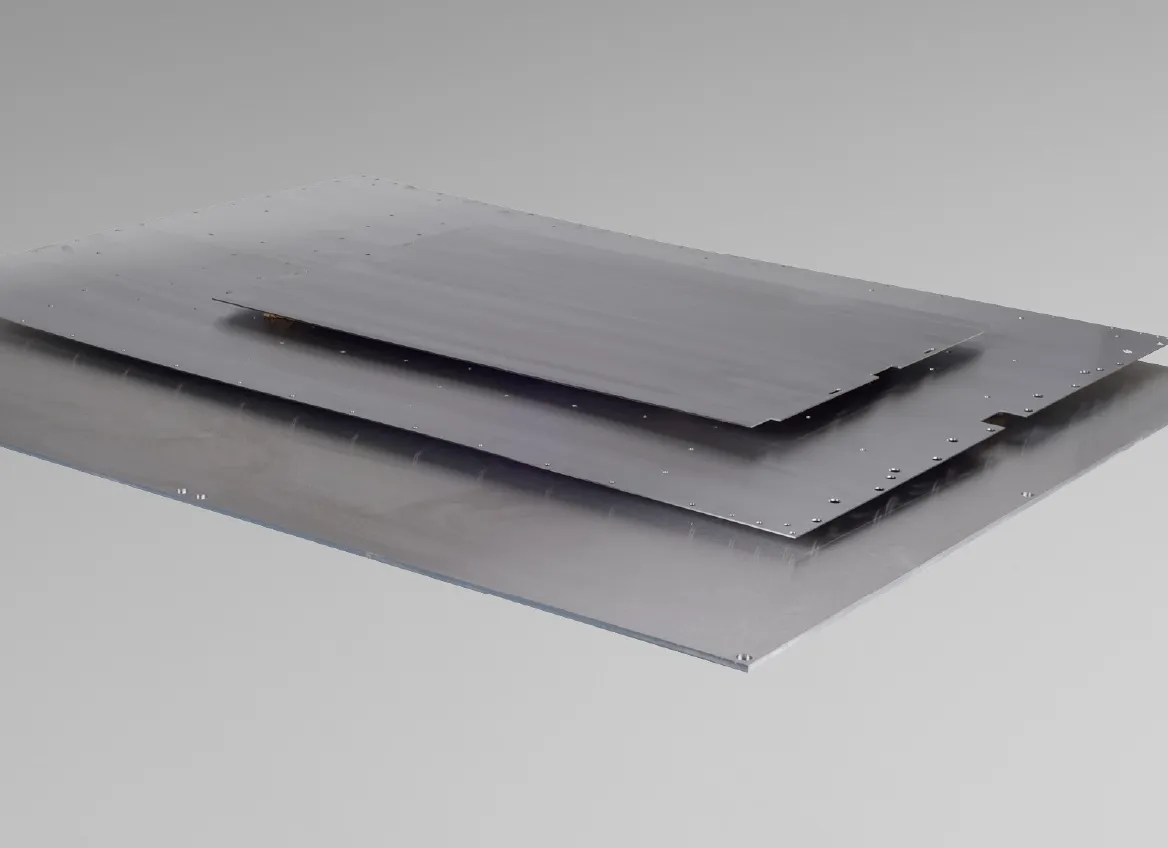

| Die-Cutting Plates (Stanzplatten)Engineering | – | – | – | – | Stahl |
| Steel Counter Plates (härtbare Gegenzugplatten, gehärtet, geschliffen)Umformung | – | – | – | – | Stahl |
| Backup Plates (polierte, weich geschliffene Platten, gehärtet, geschliffen, fertiggestellt)Zerspanung | – | – | – | – | Stahl |

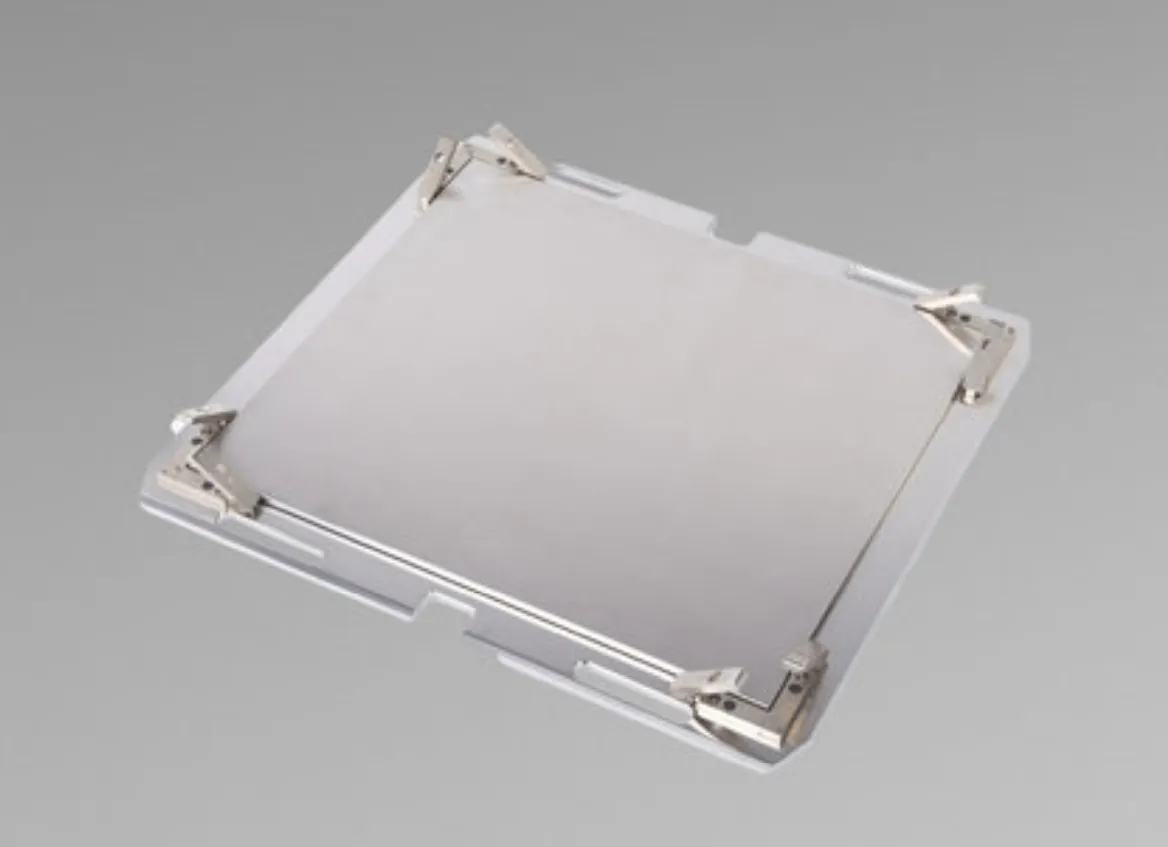

| Lamination Plates - Wärmebehandlung (exklusiver Wärmebehandlungsprozess)Wärmebehandlung | – | – | – | – | 4140 Alloy Steel |
| Lamination Plates - Präzisionsschleifen und Zerspanung (precision ground and machined)Zerspanung | – | – | – | – | 4140 Alloy Steel |

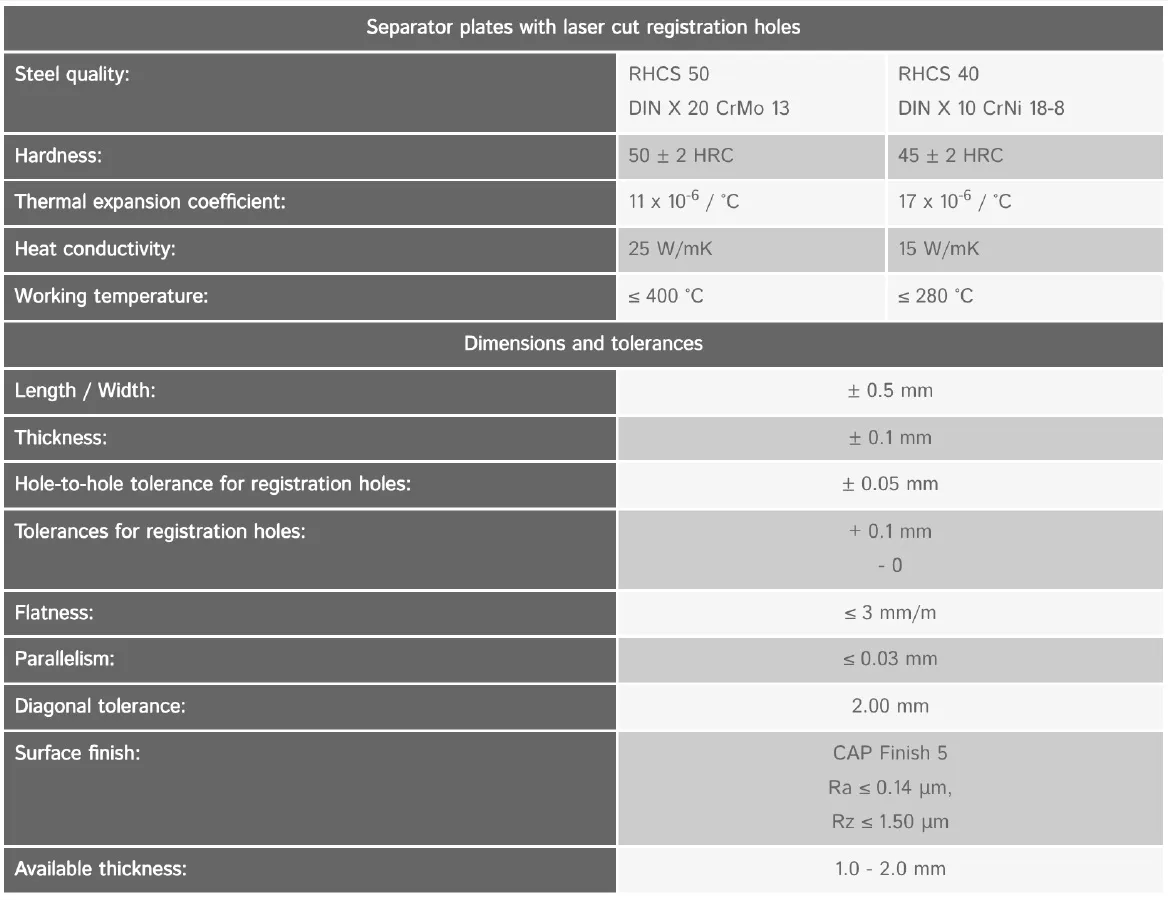

| Separator Plates (Trennplatten, proprietäres Material)Engineering | – | – | – | – | proprietary material |

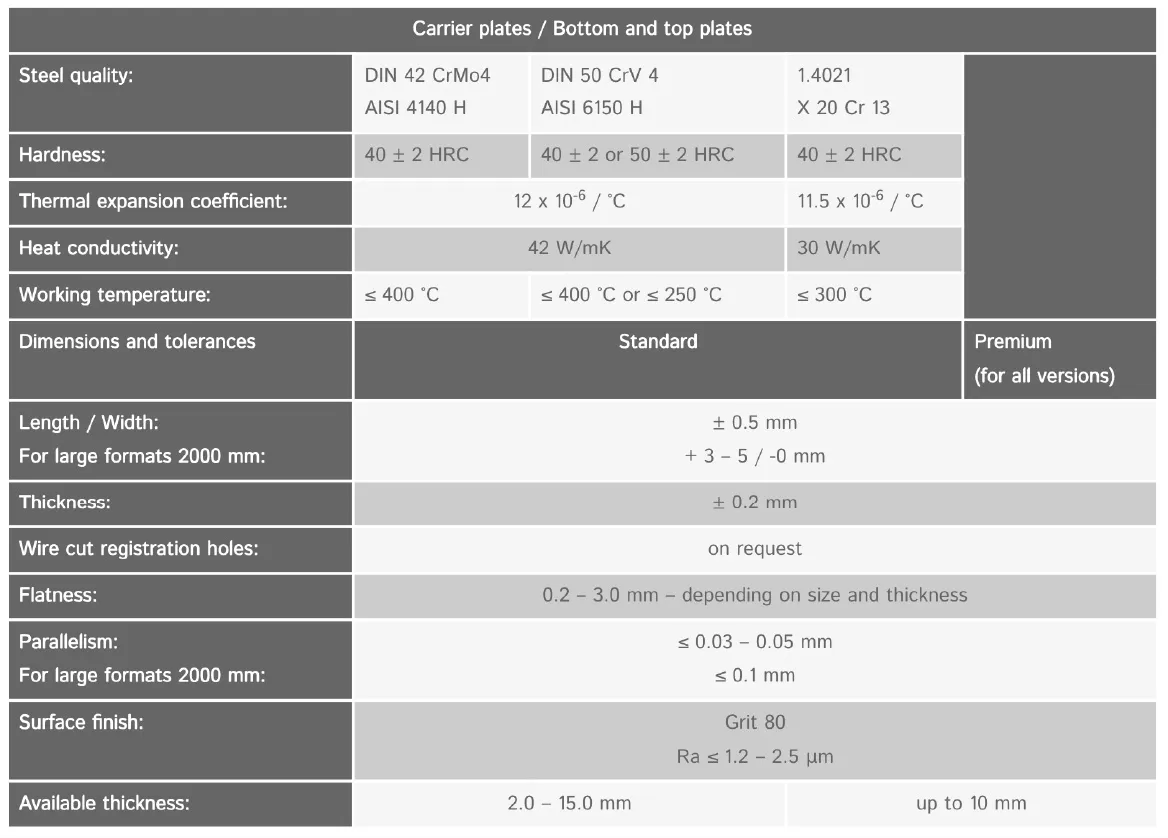

| Carrier Plates (Trägerplatten, maßgeschneidert)Engineering | – | – | – | – | – |
| Refurbishing Service für Platten (Aufbereitung/Aufarbeitung)Oberfläche | – | – | – | – | – |
| Press Tool Zubehör / Bushings (Buchsen für TADCO Pins und Bushings, Multiline-Tooling)Engineering | – | – | – | – | – |
| Pellet Platten für Unterwasser- und Water-Ring-PelletiererEngineering | – | – | – | – | – |
| Messer (Knives) in Voll-TiC (Nikro 128, Nikro 143), Bi-Metall oder WerkzeugstahlEngineering | – | – | – | – | TiC, Werkzeugstahl, Bi-Metall |
| Knife Holder (starre oder flexible Ausführung)Engineering | – | – | – | – | – |
| Rotor Cutter für Stranggranulatoren (Werkzeugstahl, PM-Werkstoffe, hartmetallbestückt)Engineering | – | – | – | – | Werkzeugstahl, PM-Werkstoffe, Karbide/Hartmetall |
| Die Heads für StranggranulatorenEngineering | – | – | – | – | – |
| Lochhülsen und Siebplatten (Hole bushes and strainer plates)Engineering | – | – | – | – | – |
| Schleifservice für Pelletplatten, Messer und Rotor CutterZerspanung | – | – | – | – | – |
| Replating-Service für PelletplattenOberfläche | – | – | – | – | – |
| Screw Dismantling Service (Demontage von Schneckenwellen, $2.000 pro Satz)Montage | – | – | – | – | – |
| Barrel Wear Measurement (Verschleißmessung an Zylindern)Prüfung | – | – | – | – | – |
| Screw Removal (Entfernen festsitzender Schnecken)Montage | – | – | – | – | – |
| Barrel Endoscope Service (Endoskopie-Inspektion von Zylindern)Prüfung | – | – | – | – | – |
| Barrel Reline Service (Auskleidung von Zylindern)Montage | – | – | – | – | – |
| Lamination Service (halbjährliches Audit von Caul- und Separator-Platten mit zertifiziertenPrüfung | – | – | – | – | – |
| Reverse Engineering Services (Custom Tooling für Die Cutting, PCB, Extrusion, Foundry)Engineering | – | – | – | – | – |
| Single Screw Extruder VerschleißteileEngineering | – | – | – | – | – |
| Twin Screw Extruder VerschleißteileEngineering | – | – | – | – | – |

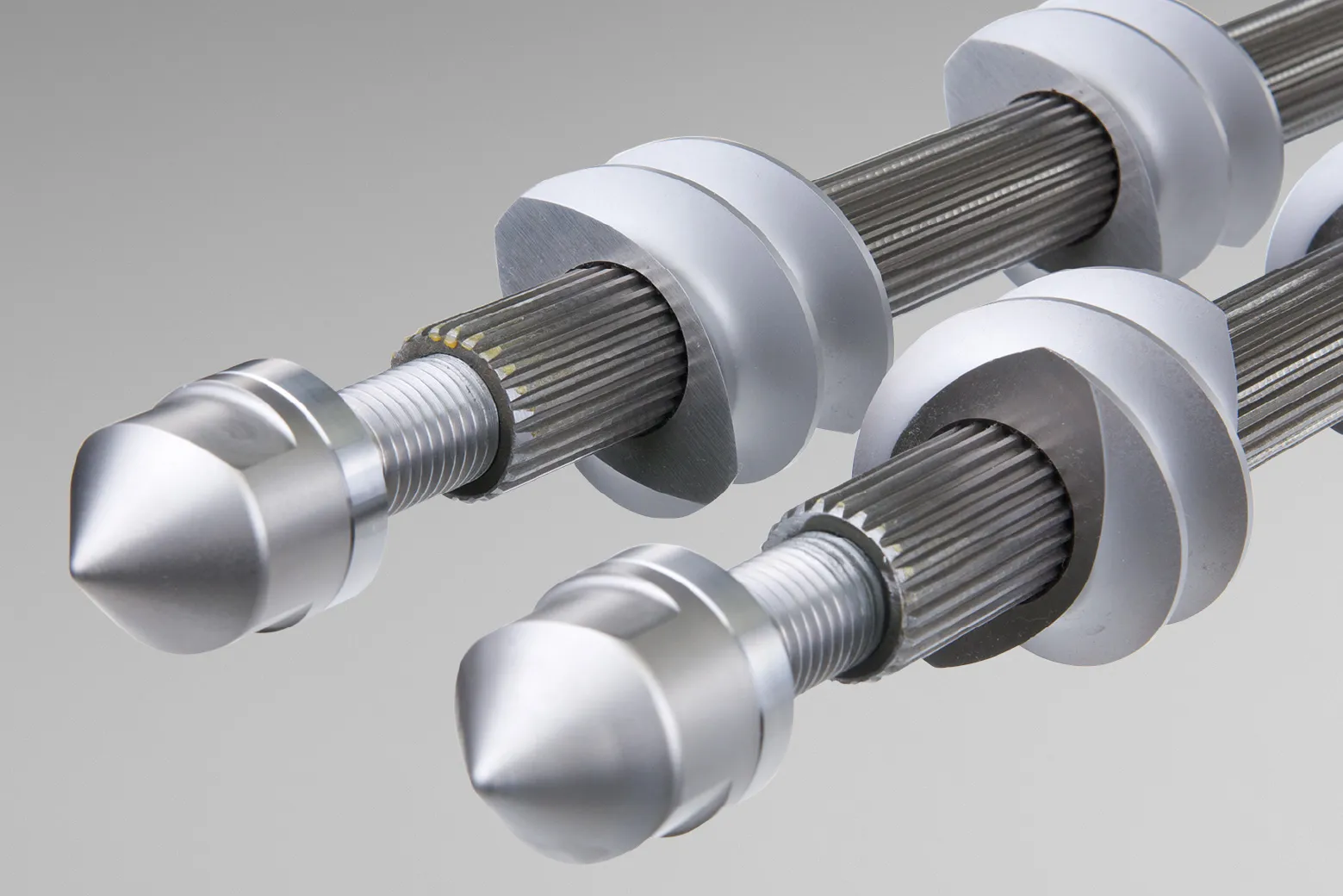

| Barrel and Shafts (Zylinder und Wellen)Engineering | – | – | – | – | – |
| Foundry (Gießereiprodukte)Guss | – | – | – | – | – |
| Underwater Pelletizer Parts (Unterwassergranulierteile)Engineering | – | – | – | – | – |
5 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Screw Dismantling Machine FD200P | C.A.PICARD FD200P | – | 3510 x 1930 x 1880 mm; Element-OD 20-270 mm; Klemmkraft max. 100 t; Demontagekraft max. 45 t; | – | Battle Creek, Michigan / weltweit |
| Screw Dismantling Machine FDS (Standard, mit PLC) | C.A.PICARD FDS | – | Element-OD 20-140 mm; Motor 7,5 kW; UL-zertifiziert | – | – |
| Screw Dismantling Machine FDX (mit PLC) | C.A.PICARD FDX | – | Element-OD 20-160 mm; Motor 7,5 kW | – | – |
| Extern tragbare Induktionsheizspule | C.A.PICARD | – | 45 kW | – | – |
| CNC-Werkzeugmaschinen (advanced CNC tooling machines) | – | – | – | – | – |
Zusatzleistungen
Qualität
Die Qualitätskontrolle ist durchgängig in den Fertigungsprozess integriert; Laminationsplatten werden nach eigenem Wärmebehandlungsprozess präzisionsgeschliffen und im halbjährlichen Lamination Service mit zertifizierten Messmitteln geprüft.
| Nachweis | Battle Creek, Michigan |
|---|---|
| Zertifizierte Messmittel (Lamination Audit) |
Historie
- 1876
Gründung durch Carl August Picard
- 2023
Akquisition der USG Uwe Stücke Granuliertechnik GmbH durch die Carl Aug. Picard GmbH (Januar 2023)
