Akkreditiertes Prüflabor für EMV, Hochspannung, Blitzschutz, Gerätesicherheit und Klimaprüfung in Ilmenau
CE-LAB GmbH
IlmenauNeu auf Amplifa
Über die CE-LAB GmbH
Die CE-LAB GmbH ist ein unabhängiges Prüflabor für Entwickler und Hersteller elektrischer und elektronischer Geräte mit Sitz in Ilmenau, Thüringen. Kern der Geschäftstätigkeit sind normenkonforme EMV-Prüfungen und -Messungen zur Bewertung von Störaussendung und Störfestigkeit nach geltenden Richtlinien, Normen und Herstellerspezifikationen. Ergänzend führt das Labor Prüfungen zur Gerätesicherheit nach ProdSG und Niederspannungsrichtlinie durch sowie Hochspannungsprüfungen (Wechselspannung bis 60 kV, Gleichspannung bis 45 kV, Stoßspannungsmessung bis 150 kV), Blitzstrom- und Stoßspannungsprüfungen an Blitzschutzkomponenten und Überspannungsschutzgeräten sowie Klimaprüfungen und Umweltsimulationen nach DIN EN 60068. Weitere Leistungsbereiche sind Kalibrierung inklusive Vor-Ort-Kalibrierung, CE-Konformitätsbewertung, Beratung, Schulung, Normenrecherche sowie Gutachten und Schadensanalysen. Das Labor ist durch die DAkkS nach DIN EN ISO/IEC 17025 akkreditiert und vom Kraftfahrt-Bundesamt als Technischer Dienst der Kategorien A, B und D für die EMV-Prüfung von KFZ-Komponenten (e1/E1) benannt. Die Ausstattung ist auf Produkte der Informations- und Kfz-Technik, Medizinprodukte und industrielle Erzeugnisse ausgelegt; Prüflinge bis 10 m Kantenlänge und 1000 kg können im Labor geprüft werden.
- Standort
- Ilmenau
- Verfahren
- EMV-Prüfungen und -Messungen (Labor, Teil- und Abnahmeprüfungen), Störfestigkeit gegen Entladung statischer Elektrizität (DIN EN 61000-4-2), Störfestigkeit gegen hochfrequente elektromagnetische Felder (DIN EN IEC 61000-4-3) bis 6 GHz, Störfestigkeit gegen schnelle transiente Störgrößen/Burst (DIN EN 61000-4-4), Störfestigkeit gegen Stoßspannungen (DIN EN 61000-4-5), Störfestigkeit gegen leitungsgeführte Störgrößen (DIN EN 61000-4-6), Störfestigkeit gegen Magnetfelder mit energietechnischen Frequenzen (DIN EN 61000-4-8), Störfestigkeit gegen impulsförmige Magnetfelder (DIN EN 61000-4-9)
- Werkstoffe
- Elektromagnetische Verträglichkeit (EMV-Prüfung), Energie- und Hochspannungstechnik, Blitz- und Überspannungsschutz, Klimaprüfung und Umweltsimulation, Gerätesicherheit, Kalibrierung und Prüfmittelmanagement, Automotive-EMV (Technischer Dienst KBA), CE-Konformitätsbewertung und Beratung
- Zertifikate
- DIN EN ISO/IEC 17025 (Akkreditierung DAkkS, EMV-Prüfungen), Benannter Technischer Dienst des KBA (Kategorien A, B, D), DIN EN ISO/IEC 17025 (Akkreditierung DAkkS, D-PL-12133-01-00), Technischer Dienst KBA (KBA-P 00079-06, Kat. A, B, D), EN ISO/IEC 17020 (Basis der KBA-Benennung)
- Gegründet
- 1999
- Branchen
- Mess-, Steuer- und Regelungstechnik, Labortechnik, Kraftfahrzeugtechnik (KFZ/Automotive), Informationstechnik, Hausgerätetechnik, Erneuerbare Energien / Photovoltaik
- 01
Anfrage und Prüfanfrage
- 02
Normenrecherche und Gerätezuordnung
- 03
Prüfplanung
- 04
EMV-Prüfungen und Labor-/Vor-Ort-Messungen
- 05
Hochspannungs-, Blitzschutz- und Klimaprüfungen
- 06
Bewertung und Prüfberichte/Gutachten
- 07
Kalibrierung und Prüfmittelüberwachung
Prüf- und Messverfahren

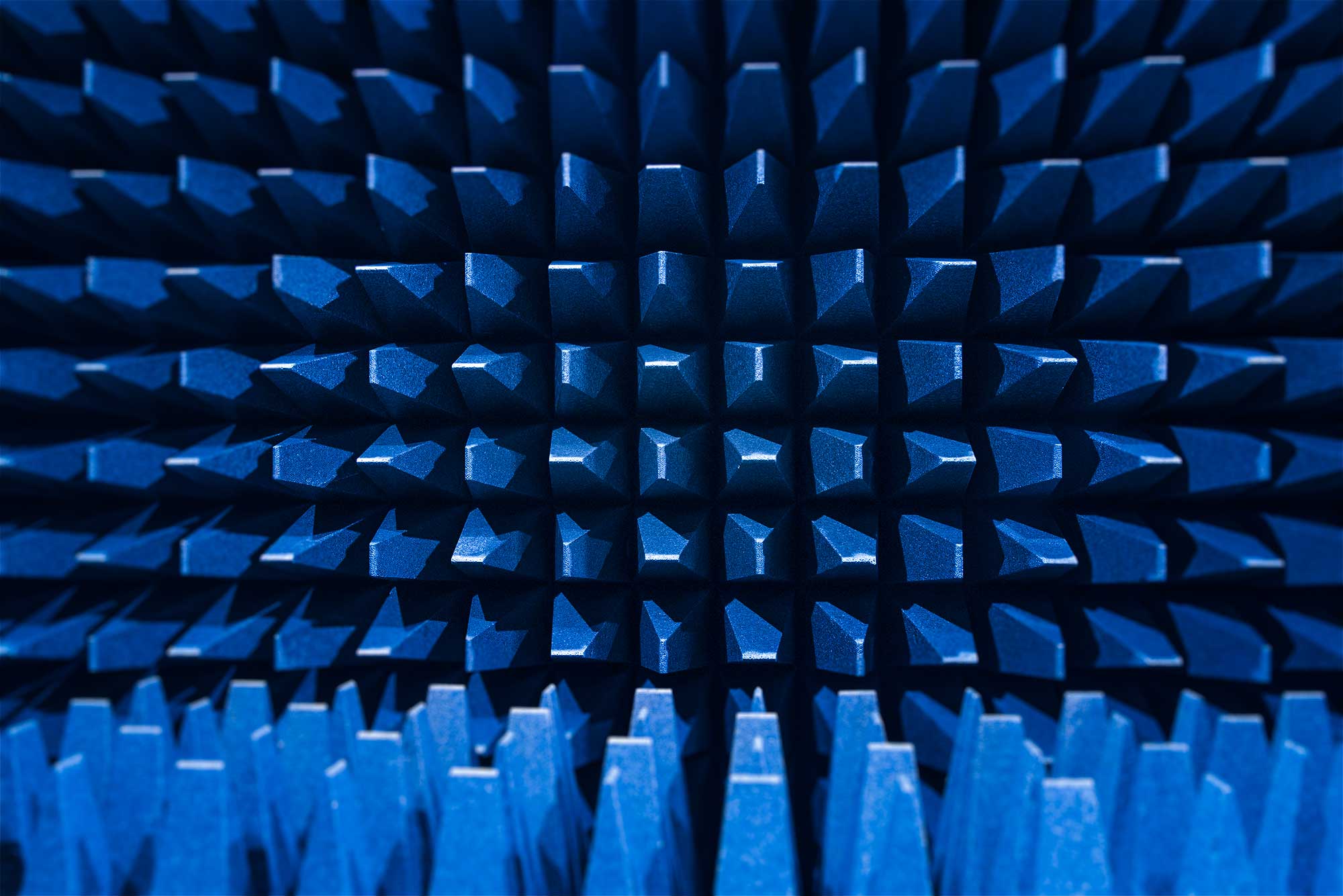

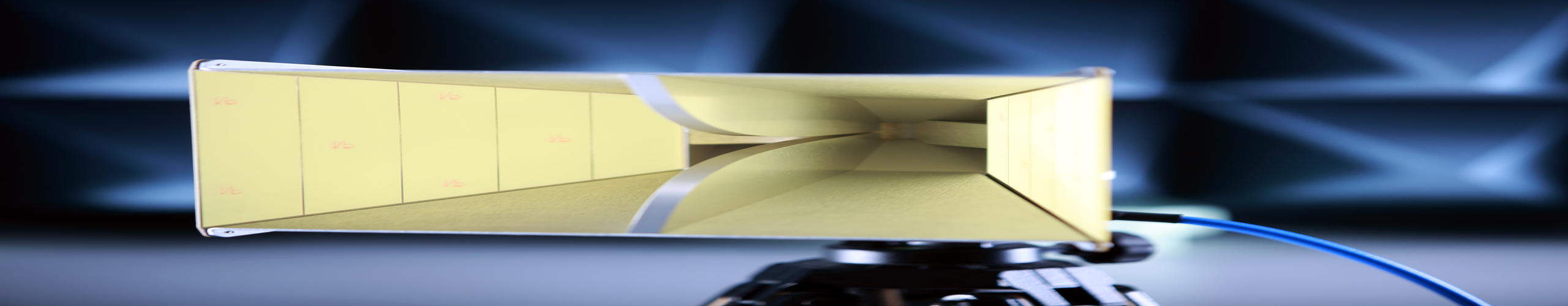

Elektromagnetische Verträglichkeit (EMV-Prüfung)
Labor- und Vor-Ort-Prüfungen zur Störaussendung und Störfestigkeit nach Grund- und Fachgrundnormen wie DIN EN 61000-4-x.

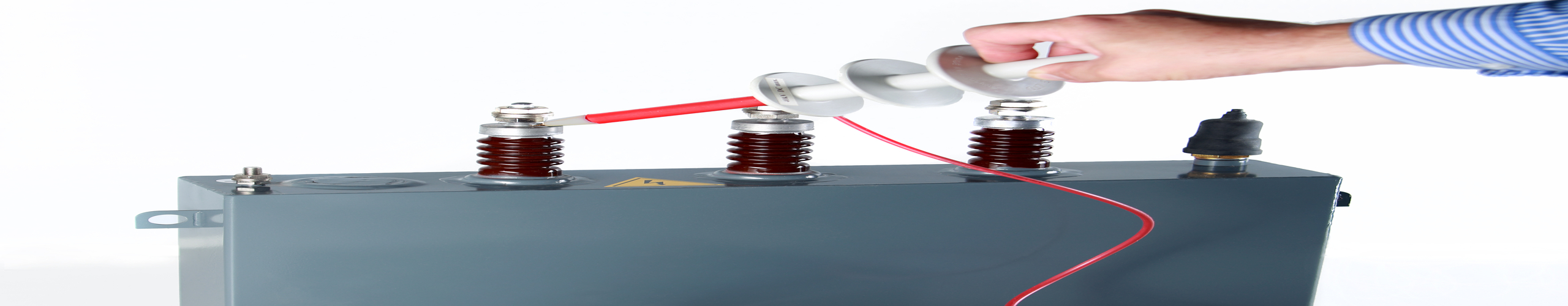

Energie- und Hochspannungstechnik
Wechselspannungsprüfungen bis 60 kV/60 kVA und Gleichspannungsprüfungen bis 45 kV/6 kVA an eigenen Hochspannungsprüfanlagen, Stoßspannungsmessung bis 150 kV.
Blitz- und Überspannungsschutz
Blitzstromprüfungen und Stoßspannungsuntersuchungen an Blitzschutzkomponenten und Überspannungsschutzgeräten nach EN 62305, EN 62561, EN 61643 und EN 61400.
Klimaprüfung und Umweltsimulation
Wärme-Kälte-Prüfungen von -40 °C bis 180 °C, Feuchtigkeit 10–98 % r. F., Temperaturwechsel und Vibration nach DIN EN 60068 im Klimaschrank mit 335 l Nutzvolumen.

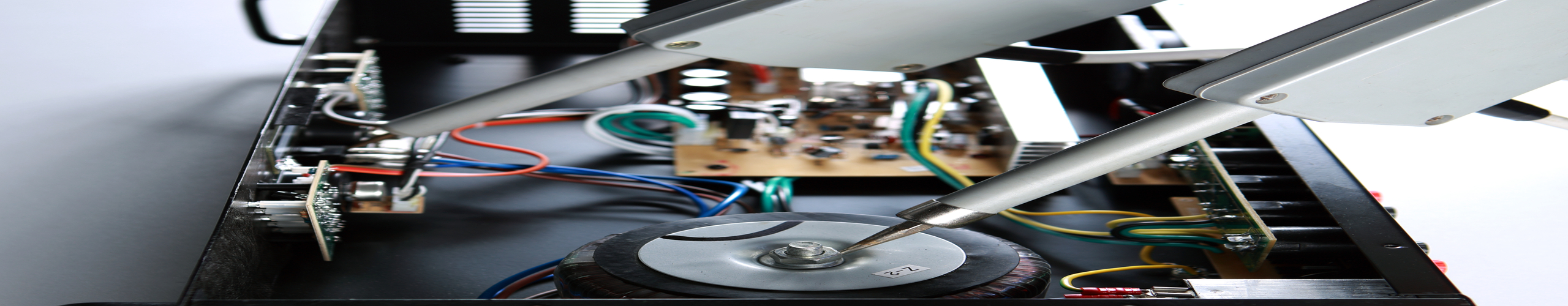

Gerätesicherheit
Konformitätsprüfungen nach Produktsicherheitsgesetz und Niederspannungsrichtlinie 2014/35/EU, u. a. Isolationsfestigkeit, IP-Schutzgrad und Ableitströme.

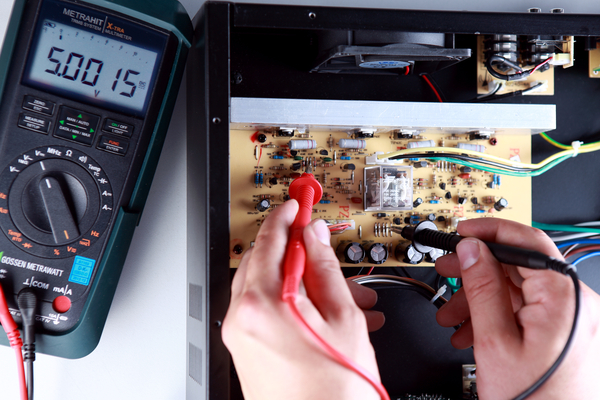

Kalibrierung und Prüfmittelmanagement
Kalibrierung inklusive Vor-Ort-Kalibrierung sowie Mess- und Prüfmittelüberwachung, DKD-Kalibrierungen über Kooperationspartner.

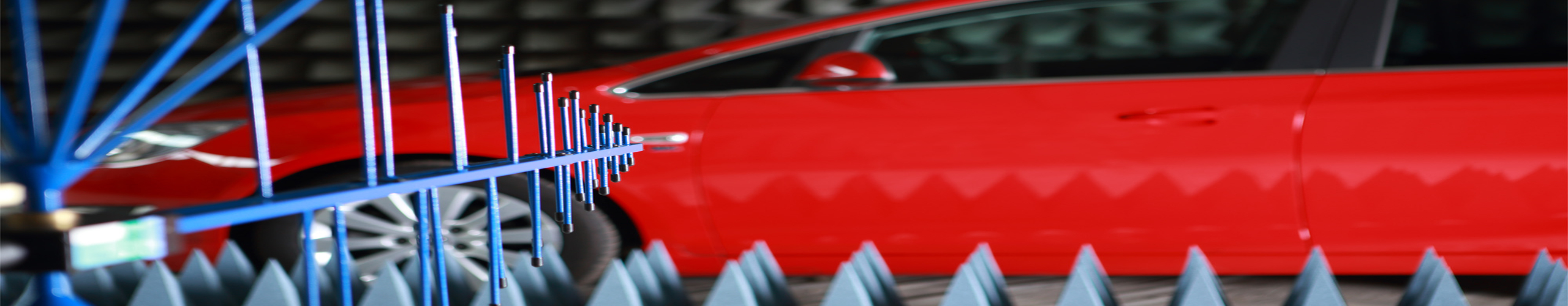

Automotive-EMV (Technischer Dienst KBA)
EMV-Prüfung von KFZ-Komponenten nach europäischen (e1) und internationalen (E1) Vorschriften im Rahmen von Typgenehmigungsverfahren.
CE-Konformitätsbewertung und Beratung
Anleitung und Unterstützung bei der CE-Kennzeichnung inklusive Normenrecherche, Schulung, Schadensgutachten und internationaler Produktzulassung.
Standorte
Ilmenau
DEPrüfzentrum: EMV-Prüflabor, Hochspannungstechnik, Klimaprüfung, Gerätesicherheit (Hauptstandort)
- Stückgewicht / Größe
- Prüflinge bis 1000 kg, max. 10 m Kantenlänge
- Losgröße
- Einzelfertigungs- und Stückprüfungen
- Werkstoffe
- EMV, Hochspannung, Blitzschutz, Klimaprüfung, Gerätesicherheit
- Hochspannungsprüfanlage Wechselspannung bis 60 kV/60 kVA
- Hochspannungsprüfanlage Gleichspannung bis 45 kV/6 kVA
- Klimaschrank 335 l, -40 °C bis 180 °C, 10–98 % r. F.
- EMV-Messplätze für Störaussendung und Störfestigkeit

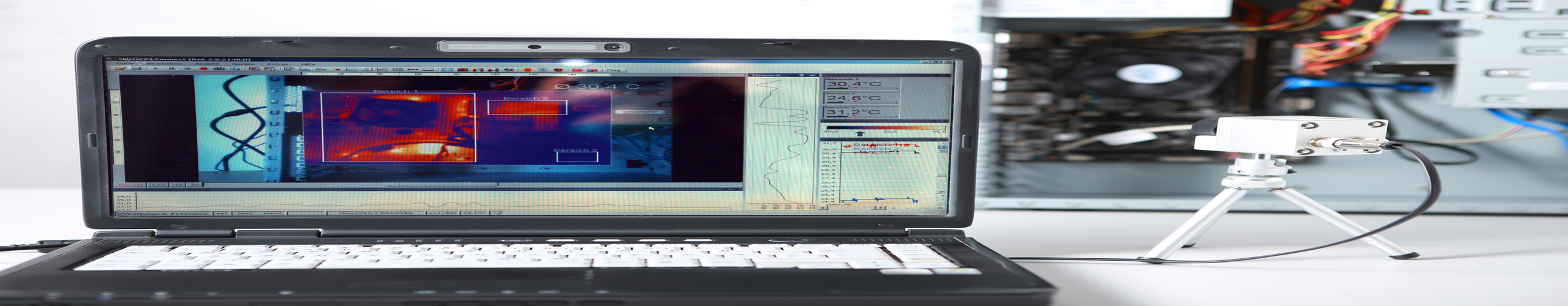

- Wärmebildkamera für thermografische Analyse
Prüfobjekte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| EMV-Prüfungen und -Messungen (Labor, Teil- und Abnahmeprüfungen)Prüfung | – | 10 m (max. Prüfling) × 10 m × 10 m | 1000 kg | – | – |
| Störfestigkeit gegen Entladung statischer Elektrizität (DIN EN 61000-4-2)Prüfung | – | – | – | – | – |
| Störfestigkeit gegen hochfrequente elektromagnetische Felder (DIN EN IEC 61000-4-3) bis 6 GHzPrüfung | – | – | – | – | – |
| Störfestigkeit gegen schnelle transiente Störgrößen/Burst (DIN EN 61000-4-4)Prüfung | – | – | – | – | – |
| Störfestigkeit gegen Stoßspannungen (DIN EN 61000-4-5)Prüfung | – | – | – | – | – |
| Störfestigkeit gegen leitungsgeführte Störgrößen (DIN EN 61000-4-6)Prüfung | – | – | – | – | – |
| Störfestigkeit gegen Magnetfelder mit energietechnischen Frequenzen (DIN EN 61000-4-8)Prüfung | – | – | – | – | – |
| Störfestigkeit gegen impulsförmige Magnetfelder (DIN EN 61000-4-9)Prüfung | – | – | – | – | – |
| Störfestigkeit gegen Spannungseinbrüche, Kurzzeitunterbrechungen und Spannungsschwankungen,Prüfung | – | – | – | – | – |
| Störfestigkeit gegen Schwankungen der Netzfrequenz, einphasig bis 16 A (DIN EN 61000-4-28)Prüfung | – | – | – | – | – |
| Störfestigkeit gegen Spannungseinbrüche an Gleichstrom-Netzeingängen bis 32 A (DIN EN 61000-4-29)Prüfung | – | – | – | – | – |
| Störfestigkeit bei Netzstrom >16 A je Leiter, bis 32 A (DIN EN 61000-4-34)Prüfung | – | – | – | – | – |
| Messung der leitungsgeführten Störaussendung (DIN EN 55016-2-1)Prüfung | – | – | – | – | – |
| Messung der gestrahlten Störaussendung (DIN EN 55016-2-3)Prüfung | – | – | – | – | – |
| Wechselspannungsprüfungen an Hochspannungsprüfanlagen bis 60 kV/60 kVAPrüfung | – | – | – | – | – |
| Gleichspannungsprüfungen an Hochspannungsprüfanlagen bis 45 kV/6 kVAPrüfung | – | – | – | – | – |
| Stoßspannungsmessung bis 150 kV, rückführbar kalibriertPrüfung | – | – | – | – | – |
| Prüfung der Spannungs- bzw. Isolationsfestigkeit; Isolierstoffprüfungen; Dauerhaftigkeit vonPrüfung | – | – | – | – | – |
| Bewertung von Hochstromanwendungen (Verbindungen, Kontakte); Dauer- undPrüfung | – | – | – | – | – |
| Blitzstromprüfungen und Stoßspannungsuntersuchungen an Blitzschutzkomponenten undPrüfung | – | – | – | – | – |
| Ermittlung von Ansprech-, Restspannungen bzw. Schutzpegel von ÜberspannungsschutzgerätenPrüfung | – | – | – | – | – |
| Klimaprüfung: Wärme-Kälte-Prüfung -40 °C bis 180 °C, TemperaturwechselPrüfung | – | – | – | – | – |
| Feuchtigkeitsprüfung, relative Luftfeuchtigkeit 10 % bis 98 %Prüfung | – | – | – | – | – |
| Umweltsimulation (Luftfeuchtigkeit, Kondensation, Atmosphäre, Erschütterungen/Vibration) nach DINPrüfung | – | – | – | – | – |
| Thermografische Analyse der Wärmeabgabe; Bewertung mit BerührungssensorenPrüfung | – | – | – | – | – |
| Gerätesicherheit: Isolationsfestigkeit, Luft- und Kriechstrecken, IP-Schutzgrad, Zug-/Biegeprüfung,Prüfung | – | – | – | – | – |
| Sicherheitsprüfungen an Photovoltaik-Modulen und Komponenten der SolarindustriePrüfung | – | – | – | – | – |
| Vor-Ort-Prüfungen (Industrieanlagen, EMV und Gerätesicherheit)Prüfung | – | – | – | – | – |
| Kalibrierung inkl. Vor-Ort-Kalibrierung; DKD-Kalibrierungen über KooperationspartnerPrüfung | – | – | – | – | – |
| SchirmdämpfungsmessungPrüfung | – | – | – | – | – |
| EMVU-Messungen (BImSchV, BGV, Geräteverträglichkeit)Prüfung | – | – | – | – | – |
| Entwicklungsbegleitende Messungen, Bewertung von Geräte- und Schaltungskonzepten,Engineering | – | – | – | – | – |
| Beratung, Schulung, Normenrecherche, CE-Konformitätsbewertung, Gutachten und SchadensanalysenEngineering | – | – | – | – | – |
| EMV-Prüfung von KFZ-Komponenten nach europäischen (e1) und internationalen (E1) VorschriftenPrüfung | – | – | – | – | – |
3 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Hochspannungsprüfanlage (Wechselspannung) | – | – | bis 60 kV / 60 kVA | – | Ilmenau |
| Hochspannungsprüfanlage (Gleichspannung) | – | – | bis 45 kV / 6 kVA | – | Ilmenau |
| Klimaschrank | – | – | 335 l Nutzvolumen; -40 °C bis 180 °C; 10–98 % r. F.; Tests bei voller Funktion möglich | – | Ilmenau |
Zusatzleistungen
Qualität und Akkreditierung
Die CE-LAB GmbH arbeitet nach den Qualitätsgrundsätzen für Prüf- und Kalibrierlaboratorien gemäß DIN EN ISO/IEC 17025; Ergebnisse werden verlässlich, reproduzierbar und dokumentiert gewonnen. Zur internen Überwachung gehören Gerätekalibrierungen, Messplatzvalidierungen, Teilnahme an Vergleichsmessungen sowie verfahrensbeschreibende Labordokumente.
| Nachweis | Ilmenau |
|---|---|
| DIN EN ISO/IEC 17025 (Akkreditierung DAkkS, D-PL-12133-01-00) | |
| Technischer Dienst KBA (KBA-P 00079-06, Kat. A, B, D) | |
| EN ISO/IEC 17020 (Basis der KBA-Benennung) |
Unternehmenshistorie
- 1990
Gründung der CE-SYS GmbH Ilmenau, aus deren EMV-Laborbereich die CE-LAB GmbH hervorging
- 1996
Beginn der Organisation des EMV-Arbeitskreises Thüringen im Rahmen des VDE-Bezirksvereins
- 1999
Eintragung der CE-LAB GmbH in das Handelsregister Jena als selbstständiges Unternehmen
- 2004
Bezug des neuen Prüfzentrums in Ilmenau; Dr. Michael Naß zum Geschäftsführer berufen
- 2005
Akkreditierung durch die DAkkS
- 2006
Erstbenennung als Technischer Dienst durch das KBA am 24.03.2006; seit 2006 aktiv im VDE-Ausschuss für Blitzschutz und Blitzforschung (ABB)
- 2009
Gründungsmitglied der ELMUG eG; Leitung der Fachgruppe EMV & Gerätesicherheit
- 2017
Reakkreditierung durch die DAkkS
- 2022
Erneuerte KBA-Benennung, gültig ab 25.04.2022 bis 24.04.2027
