CK – Fertigung

Entwicklung und Fertigung hochpräziser SMD- und Semicon-Schablonen, Siebe und Schablonenrahmen für den technischen Druck

CK Logo

Christian Koenen GmbH

Ottobrunn-Riemerling · Győr (HU) · SangerhausenNeu auf Amplifa

ca. 1971Gegründet
über 150Mitarbeitende
3Standorte (DE, HU)
ab 15 µmSchablonenmaterialstärken
6-Stunden-EilserviceKürzeste Lieferzeit

Über Christian Koenen

Die Christian Koenen GmbH mit Hauptsitz in Ottobrunn-Riemerling bei München entwickelt und fertigt kundenspezifische Präzisionswerkzeuge für den technischen Druck, vor allem lasergeschnittene SMD- und Semicon-Schablonen, Siebe und Schablonenrahmen. Das Portfolio umfasst Lotpasten-, Stufen-, 3D-, Rework-, Kleberdruck-, Wafer-Bumping-, Balling- und LTCC-Schablonen sowie Veredelungsverfahren wie CK Plasma-Beschichtung (PCVD), Elektropolieren und galvanischen Nickel-Aufbau. Gefertigt wird in Einzelfertigung und Kleinserien aus Edelstahl, CK Nanovate™ Nickel, Nickel, Kunststoff und Aluminium, inklusive CNC-bearbeiteter Rahmen aus Aluminium-Profil und Aluminium-Kokillenguss. Die Produkte kommen in der Elektronikfertigung/SMT, Halbleiterindustrie, Automotive, Medizintechnik und bei erneuerbaren Energien zum Einsatz. Ein hauseigenes Application Center seit 2008 bietet Druckversuche, 3D-Vermessung, Prozessberatung und Schulungen mit EKRA-Drucksystemen, Koh-Young-Inspektion und REHM-Reflow-Technik. Über 150 Mitarbeitende fertigen in voll klimatisierter Produktion mit LPKF-Schneidlasern; ein Eilservice liefert Schablonen bis hin zum 6-Stunden-Service. Weitere Standorte sind Győr (Ungarn) und ein Vertriebsstandort in Sangerhausen.

Standort
Ottobrunn-Riemerling
Verfahren
Laser-Schneiden von SMD-Metallschablonen, Fräsen von Stufen-Schablonen (Stufentechnologie), Fräsen von Abstandshaltern für Balling-Schablonen (patentiertes Fräsverfahren), Plasma-Beschichtung von Schablonen (PCVD), Elektropolieren von Lasercut-Schablonen, CNC-Bearbeitung von Aluminium-Guss- und Profilrahmen (beidseitig), CAD/CAM Serviceleistungen (Konstruktion, Stufen- und Nutzenerstellung, Öffnungsberechnungen,, Druck- und Prozessberatung / Druckversuche (Application Center)
Werkstoffe
Edelstahl, CK Nanovate™ Nickel, Nickel, Kunststoff, Aluminium, Aluminium-Kokillenguss, Edelstahl (VA), Laserschneiden
Zertifikate
Voll klimatisierte Fertigung, Hochpräzise Mess- und Prüftechnik, Rückverfolgbarkeit der Prozesse
Gegründet
ca. 1971
Mitarbeiter
über 150
Branchen
Elektronikfertigung / SMT, Halbleiterindustrie, Automotive, Medizintechnik, Erneuerbare Energien, LTCC / Dickschicht-Hybridtechnik
  1. 01

    CAD/CAM-Datenaufbereitung und Beratung

  2. 02

    Laserschneiden der Schablonenfolie

  3. 03

    Fräsen von Stufen, Abstandshaltern und Rahmen

  4. 04

    Oberflächenveredelung (Plasma-Beschichtung, Elektropolieren, galvanischer

  5. 05

    Rahmenmontage/Spannsysteme

  6. 06

    Qualitätsprüfung und Vermessung

  7. 07

    Versand inkl. Eilservice

Werkstoffe und Verfahren

Edelstahl

Edelstahl

Standardfolienmaterial für lasergeschnittene SMD-Schablonen, auch für Kleberdruck- und Rahmensysteme (VA).

Nanovate Ni

CK Nanovate™ Nickel

Patentiertes, hartes und duktiles Schablonenmaterial mit feiner Kornstruktur für kleinste Aperturen und lange Standzeiten.

Ni

Nickel

Material für galvanisch aufgebaute Schablonen, Kleberdruck-Schablonen und Superlegierungen für Wafer-Anwendungen.

Kunststoff

Kunststoff

Material für PomPrint-Kleberdruck-Schablonen mit Präzisionsbohrungen.

Al

Aluminium

Leichtes Profilmaterial für Schablonenrahmen und Schnellspannsysteme.

Al-Guss

Aluminium-Kokillenguss

Gussrahmen mit beidseitiger CNC-Bearbeitung für planparallele, verwindungsfreie Spannrahmen.

Laser-Schneiden

Laserschneiden

Kernverfahren zur Herstellung gratfreier Aperturen bis 60 x 90 µm mit integrierter Kamerasystem-Vermessung.

Fräsen

Präzisionsfräsen

Patentiertes Fräsverfahren für Stufen-, 3D- und Balling-Schablonen inklusive Abstandshaltern.

PCVD

CK Plasma-Beschichtung

Funktionale Oberflächenbeschichtung per PCVD zur Reduzierung der Haftung von Paste und Flussmittel in Aperturen.

EP

Elektropolieren

Elektrochemisches Entgraten und Glätten der Laserschnittkanten für besseres Auslöseverhalten.

Galvanik

Galvanischer Aufbau

Galvanisch aufgebaute Nickelschablonen für spezielle Präzisionsanwendungen.

Standorte

Standort Ottobrunn-Riemerling

Ottobrunn-Riemerling

DE

Hauptsitz, Produktion, Application Center

Stückgewicht / Größe
Schablonen ab 15 µm Materialstärke; Rahmen bis 800 x 600 mm
Losgröße
Einzelfertigung bis Kleinserien
Werkstoffe
Edelstahl, Nickel, CK Nanovate™ Nickel, Kunststoff, Aluminium
  • LPKF Schneidlaser
  • EKRA SERIO 5000
  • EKRA XH STS
  • Koh Young Meister S (3D SPI)
  • REHM NEXUS Reflow-Ofen
  • ASYS Board-Handling
  • Heraeus Trockenofen
  • Keyence VHX
  • Leica M205C
  • cyberTECHNOLOGIES CT300
  • ERSA HR 550
  • ERSA PL650A
  • Kolb CB300
  • GMS MC5000
  • Gensonic Ultraschall
  • Plasma-Reaktor (PCVD)

Schablonen und Werkzeuge

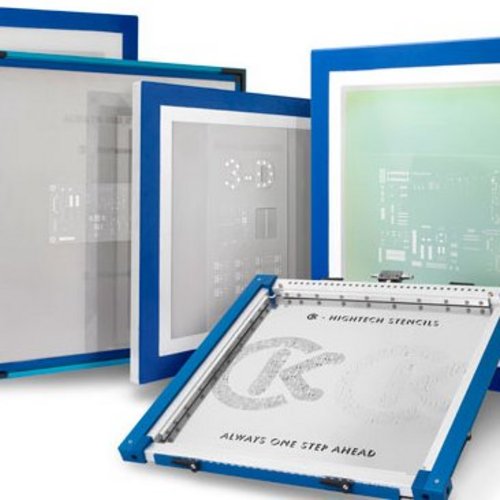

CK Lotpasten-Schablone
CK Lotpasten-SchabloneLaserschneiden · Elektronikfertigung/SMT

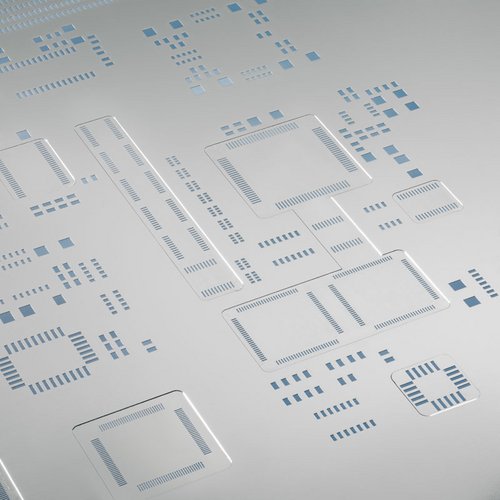

CK Stufen-Schablone
CK Stufen-SchablonePatentiertes Fräsverfahren · Elektronikfertigung

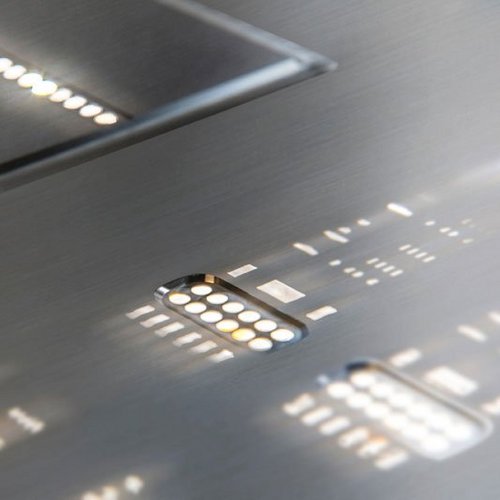

CK 3D-Schablone
CK 3D-SchablonePräzisionsfräsen · Elektronikfertigung

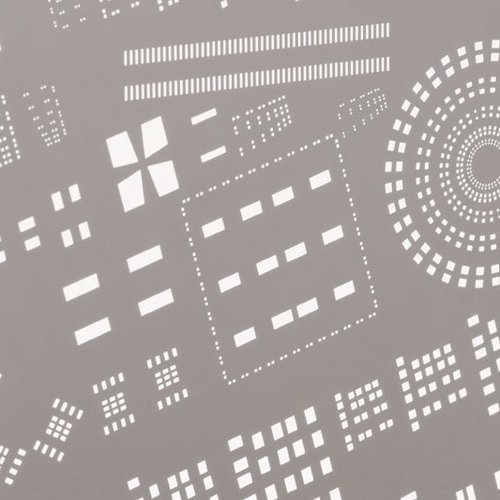

CK Nanovate™ Nickel-Schablone
CK Nanovate™ Nickel-SchabloneLaserschneiden · Halbleiterindustrie

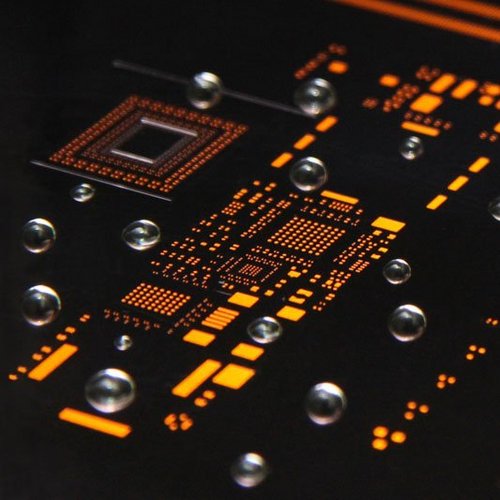

CK Plasma-Beschichtung
CK Plasma-BeschichtungPCVD-Beschichtung · Elektronikfertigung

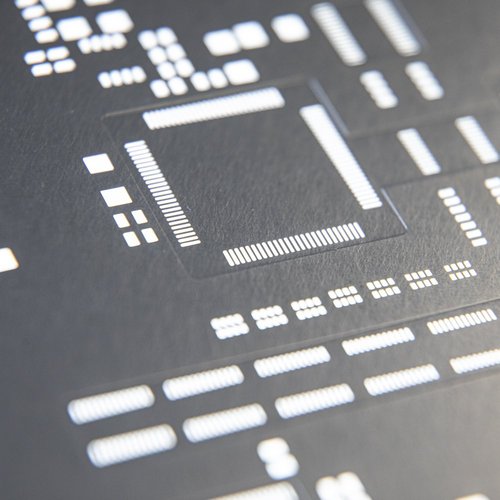

CK Elektropolieren
CK ElektropolierenElektrochemisches Glätten · Elektronikfertigung
CK Wafer Bumping-Schablone
CK Wafer Bumping-SchabloneLaserschneiden · Halbleiterindustrie

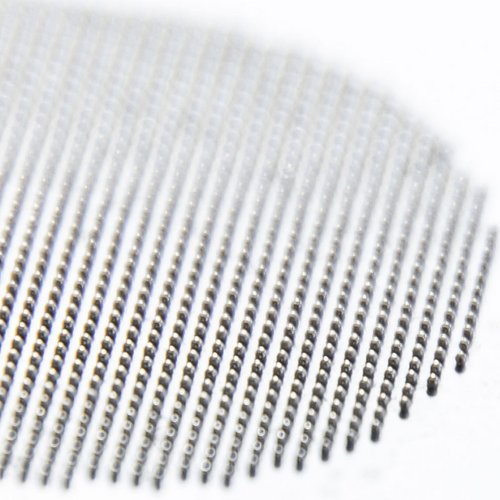

CK Balling-Schablone
CK Balling-SchabloneLaser- und Fräsverfahren · Halbleiterindustrie

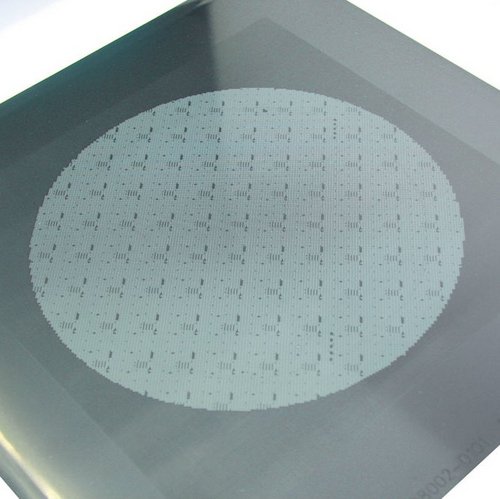

CK LTCC-/VIA-Fill-Schablone
CK LTCC-/VIA-Fill-SchabloneLaserschneiden · Hybridtechnik
CK Rework-Schablone
CK Rework-SchabloneFräsen inkl. Halterahmen · Elektronikfertigung

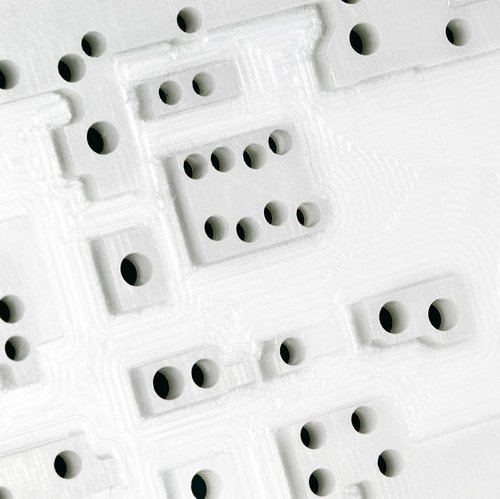

CK Kleberdruck-Schablone
CK Kleberdruck-SchablonePomPrint-Prozess · Elektronikfertigung

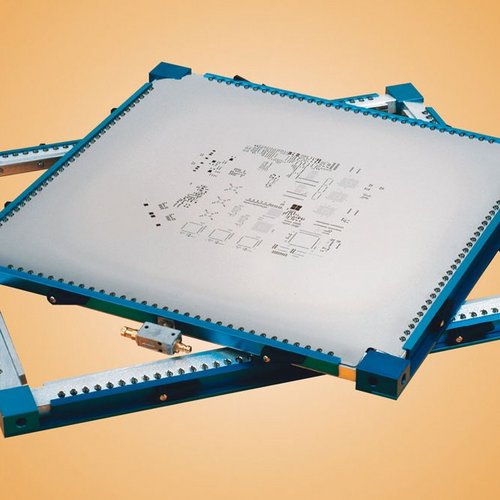

Stencilman/Quatroflex
Stencilman/QuatroflexSchnellspannsystem · Elektronikfertigung

Einblicke in die Fertigung

Tooling für den Schablonendruck
Tooling für den Schablonendruck
CK Plasma-Technologie
CK Plasma-Technologie
CK 3D-Schablone
CK 3D-Schablone

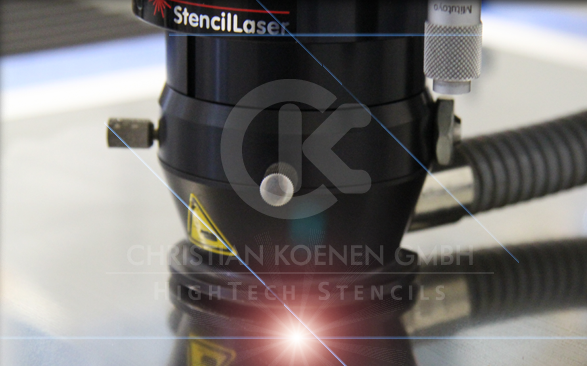

LPKF-Lasersystem in der Schablonenproduktion
LPKF-Lasersystem in der Schablonenproduktion

Branchen

Elektronikfertigung / SMTHalbleiterindustrieAutomotiveMedizintechnikErneuerbare EnergienLTCC / Dickschicht-HybridtechnikHalbleiterindustrie (Semicon, Wafer Bumping)

Verfahren & technische Grenzen

VerfahrenToleranzMax. BauteilGewichtLosgrößeWerkstoffe
Laser-Schneiden von SMD-MetallschablonenZerspanung–––Einzelfertigung – KleinserienEdelstahl, CK Nanovate Nickel, Nickel
Fräsen von Stufen-Schablonen (Stufentechnologie)Zerspanung––––Edelstahl, Nickel
Fräsen von Abstandshaltern für Balling-Schablonen (patentiertes Fräsverfahren)Zerspanung–––––
Plasma-Beschichtung von Schablonen (PCVD)Oberfläche––––Edelstahl, CK Nanovate Nickel
Elektropolieren von Lasercut-SchablonenOberfläche––––Edelstahl
CNC-Bearbeitung von Aluminium-Guss- und Profilrahmen (beidseitig)Zerspanung–800 mm × 600 mm––Aluminium, Aluminium-Kokillenguss, Edelstahl (VA)
CAD/CAM Serviceleistungen (Konstruktion, Stufen- und Nutzenerstellung, Öffnungsberechnungen,Engineering–––––
Druck- und Prozessberatung / Druckversuche (Application Center)Prüfung–––––
3D-Vermessung gedruckter Depots (Lotpasteninspektion)Prüfung–300 mm–––
Ebenheitsmessung an Substraten (Oberflächenscanner)PrüfungAuflösung 0,1 µm in der Höhe, 1 µm in x und y300 mm–––
Vermessung von Leiterplatten (Positionsmessung, Verzugsfeststellung)Prüfung–––––
Herstellung von Wafer Bumping Schablonen (Aperturen ab 60 µm x 90 µm, Materialstärken ab 15 µm, bisZerspanung–304,8 mm (12 Zoll)––CK Nanovate Nickel, Superlegierungen
Herstellung von LTCC-/VIA-Fill-Schablonen (Aperturen ab 50 µm, Positionsgenauigkeit ±10 µm)Zerspanung±10 µm–––CK Nanovate Nickel, Superlegierungen
Herstellung von Kleberdruck-Schablonen (PomPrint-Prozess)Zerspanung––––Edelstahl, Kunststoff, Nickel
Herstellung von Rework-Schablonen inkl. HalterahmenZerspanung–––––
Herstellung von 3D-Schablonen (Niveauunterschiede bis 3 mm)Zerspanung–3 mm–––
Galvanischer Aufbau von SchablonenOberfläche––––Nickel
Reinigung von Sieben, Schablonen und Substraten (vollautomatisch und manuell mit Ultraschall)Oberfläche–––––

16 Anlagen & Maschinen

MaschineHersteller / ModellAnzahlArbeitsraumBaujahrStandort
LPKF SchneidlaserLPKF–––Ottobrunn-Riemerling
Sieb- und SchablonendrucksystemEKRA SERIO 5000–––Ottobrunn-Riemerling (Application Center)
Lotpasteninspektionssystem (3D SPI)Koh Young Meister S–––Ottobrunn-Riemerling (Application Center)
Reflow-OfenREHM NEXUS–––Ottobrunn-Riemerling (Application Center)
Board-Handling-SystemASYS–––Ottobrunn-Riemerling (Application Center)
SiebdrucksystemEKRA XH STS–––Ottobrunn-Riemerling (Application Center)
TrockenofenHeraeus–––Ottobrunn-Riemerling (Application Center)
Mikroskop / VermessungssystemKeyence VHX–––Ottobrunn-Riemerling (Application Center)
MikroskopLeica M205C–Vergrößerung 16-160fach, 100-1000fach–Ottobrunn-Riemerling (Application Center)
Oberflächenscanner / VermessungssystemcyberTECHNOLOGIES CT300–Arbeitsbereich 300 x 300 mm², Auflösung 0,1 µm (Höhe), 1 µm (x/y)–Ottobrunn-Riemerling (Application Center)
Hybrid Rework SystemERSA HR 550–––Ottobrunn-Riemerling (Application Center)
PlatziersystemERSA PL650A–––Ottobrunn-Riemerling
Vollautomatische ReinigungsanlageKolb CB300–––Ottobrunn-Riemerling (Application Center)
Vollautomatische ReinigungsanlageGMS MC5000–––Ottobrunn-Riemerling (Application Center)
Manueller Reinigungsplatz mit UltraschallGensonic2––Ottobrunn-Riemerling (Application Center)
Plasma-Reaktor (PCVD)––––Ottobrunn-Riemerling

Zusatzleistungen

CAD/CAM-Serviceleistungen (Konstruktion nach Zeichnung, Stufenerstellung, Nutzenerstellung,CK Plasma-Beschichtung (PCVD)CK ElektropolierenProzessberatung und Application Center (Druckversuche, Vermessung, Prozessschulungen)6-Stunden-, 24-Stunden-Eilservice, Spät-, Feiertags- und Wochenend-ServiceWebinareRahmen-Recycling ohne Lösemittel

Referenzkunden

Scanfil (Technologiepartnerschaft/Workshop)

Qualität

Die Schablonenproduktion erfolgt vollständig klimatisiert mit voll ausgebauten LPKF-Schneidlasern, deren integrierte Kamerasysteme Lage und Position der Aperturen vermessen. Hochpräzise Mess- und Prüftechnik sowie eine Rückverfolgbarkeit der Prozesse sichern die Qualität von Waferapplikationen bis zu komplexen 3D-Stufenschablonen.

NachweisOttobrunn-Riemerling
Voll klimatisierte Fertigung
Hochpräzise Mess- und Prüftechnik
Rückverfolgbarkeit der Prozesse

Historie

  1. ca. 1971

    Gründung des Unternehmens

  2. 2008

    Eröffnung des hauseigenen Labors für Forschung und Entwicklung – des Application Centers in Ottobrunn
