CNC-Frästeile und -Drehteile aus Titan, Aluminium, Stahl und Kunststoff für Luftfahrt, Maschinenbau und Medizintechnik.
CNC-Solutions Baden GmbH
Durmersheim · Au am RheinNeu auf Amplifa
Erfahrung, die weiterwächst
Die CNC-Solutions Baden GmbH in Durmersheim bei Karlsruhe fertigt CNC-Frästeile und CNC-Drehteile aus Titan, Stahl, Aluminium, Sonderlegierungen und Kunststoffen für Kunden aus Luftfahrt, Maschinenbau und Medizintechnik. Das Unternehmen entstand 2021 aus der 1986 gegründeten JEB Maschinenbau GmbH durch Nachfolgeregelung an Michael Schirra. An zwei Produktionsstandorten (Durmersheim und Au am Rhein) stehen 19 CNC-Maschinen auf rund 2.000 m² Produktionsfläche zur Verfügung. Gefräst wird bis 3.000 × 900 × 900 mm, beim Drehen, Bohren und Fräsen erfolgt die Komplettbearbeitung in einer Aufspannung. Automatisierte Fertigung mit Schraubstock-Magazinen und CAD/CAM-Unterstützung sichert reproduzierbare Serienfertigung vom Einzelteil bis zur Serie. Neben der Zerspanung koordiniert das Unternehmen Ultraschallreinigung, Laserbeschriftung, Oberflächenbehandlung und Montage bis zum einbaufertigen Bauteil; ein Speed-Shop bearbeitet Eilaufträge. Qualitätsprozesse nach EN 9100:2018 und ISO 9001:2015 sowie klimatisierte Messtechnik unterstützen die Fertigung anspruchsvoller Bauteile.
- Standort
- Durmersheim
- Verfahren
- CNC-Fräsen, CNC-Drehen (Drehen, Bohren und Fräsen in einer Aufspannung), Automation & CAD/CAM (automatisierte Fertigung mit Schraubstock-Magazinen), Ultraschallreinigung, Laserbeschriftung / Lasergravur (Text, Logos, Barcodes, QR- oder Data-Matrix-Codes), Oberflächenbehandlung (Koordination über externe Lieferanten), Montagearbeiten / Zusammenstellung einbaufertiger Baugruppen, Qualitätssicherung / dokumentierte Prüfung (klimatisierte Messtechnik, 3D-Koordinatenmessung)
- Werkstoffe
- Titan, Stahl, Aluminium, Sonderlegierungen, Kunststoffe, Kunststoff, Umstempelung nach AD 2000 W0 / HP0
- Zertifikate
- EN 9100:2018, DIN EN ISO 9001:2015, AD 2000 W0 Umstempelberechtigung, ISO 9001, EN 9100, AD 2000 W0 (Umstempelberechtigung)
- Gegründet
- 1986
- Branchen
- Luftfahrt, Maschinenbau, Medizintechnik
- 01
Engineering / CAD-CAM-Programmierung
- 02
CNC-Fräsen
- 03

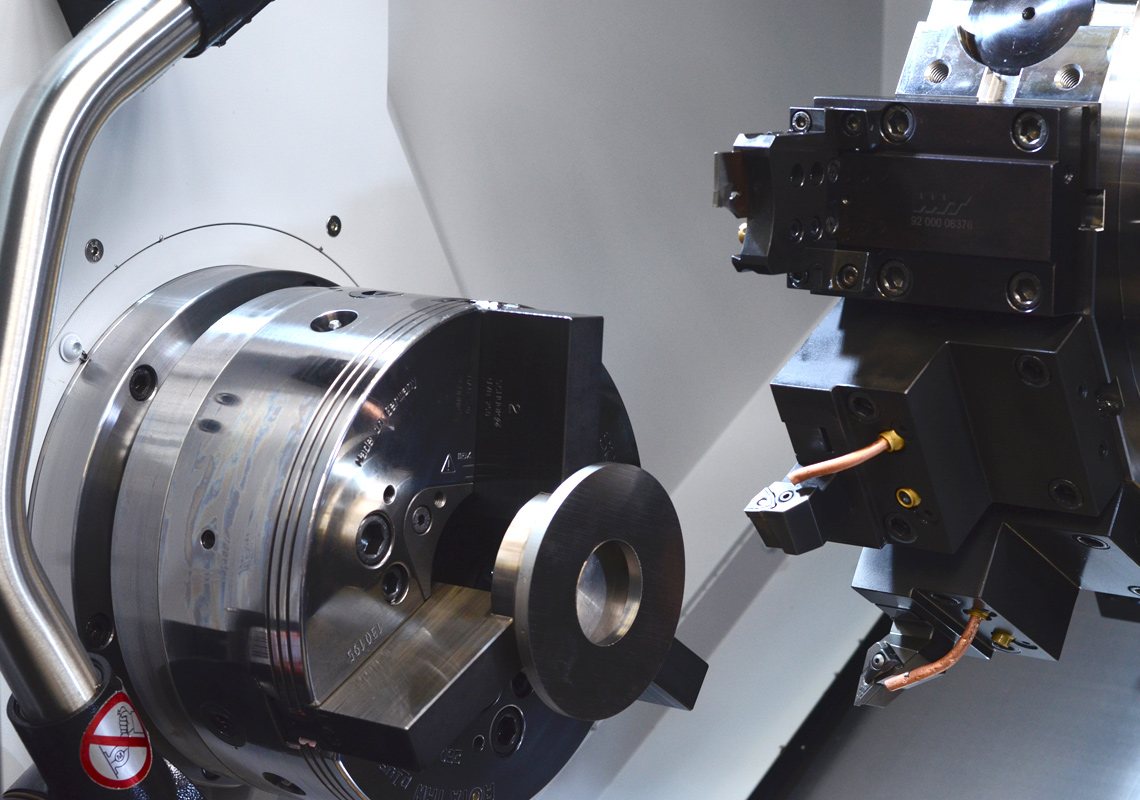

CNC-Drehen (Drehen, Bohren, Fräsen in einer Aufspannung)
- 04
Automation & CAD/CAM
- 05
Ultraschallreinigung
- 06
Laserbeschriftung
- 07
Oberflächenbehandlung (Koordination extern)
- 08
Montage / Baugruppen
- 09
Qualitätssicherung und Prüfung
Werkstoffe und Verfahren
Titan
Bearbeitung von Titan-Legierungen für anspruchsvolle Bauteile, insbesondere Luftfahrt.
Stahl
Stahl-Legierungen für hochbelastete mechanische Bauteile.
Aluminium
Aluminium-Legierungen für leichte, präzise Fräs- und Drehteile.
Sonderlegierungen
Bearbeitung weiterer Sonderlegierungen nach Kundenvorgabe.
Kunststoff
Zerspanung von Kunststoffen für technische Anwendungen.
Umstempelung nach AD 2000 W0 / HP0
TÜV-bescheinigte Umstempelung von Werkstoffen für überwachungsbedürftige Anlagen.
Produktionsstandorte
Durmersheim
DEHauptsitz / Produktion
- Stückgewicht / Größe
- Fräsen bis 3.000 × 900 × 900 mm; Drehen bis Ø420 mm × 1.280
- Losgröße
- Einzelteil bis Serie
- Werkstoffe
- Titan, Stahl, Aluminium, Sonderlegierungen, Kunststoffe
Au am Rhein
DEProduktion (FRITZ Maschinenbau GmbH, seit 01.03.2025)
- Losgröße
- Serie
- Sechs weitere Maschinen
- rund 800 m² Produktionsfläche
Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-FräsenZerspanung | – | 3000 mm × 900 mm × 900 mm | – | Einzelteil – Serie | Titan, Stahl, Aluminium, Sonderlegierungen, Kunststoffe |
| CNC-Drehen (Drehen, Bohren und Fräsen in einer Aufspannung)Zerspanung | – | – | – | Einzelteil – Serie | Titan, Stahl, Aluminium, Sonderlegierungen, Kunststoffe |
| Automation & CAD/CAM (automatisierte Fertigung mit Schraubstock-Magazinen)Zerspanung | – | – | – | Serie | – |
| UltraschallreinigungOberfläche | – | – | – | – | – |
| Laserbeschriftung / Lasergravur (Text, Logos, Barcodes, QR- oder Data-Matrix-Codes)Oberfläche | – | 160 mm × 160 mm | – | – | für fast alle Materialien |
| Oberflächenbehandlung (Koordination über externe Lieferanten)Oberfläche | – | – | – | – | – |
| Montagearbeiten / Zusammenstellung einbaufertiger BaugruppenMontage | – | – | – | – | – |
| Qualitätssicherung / dokumentierte Prüfung (klimatisierte Messtechnik, 3D-Koordinatenmessung)Prüfung | Rauheitsmessung (Auflösung 0,05 µm) | – | – | – | – |
| Umstempelung von Werkstoffen nach AD 2000 W0 / HP0Prüfung | – | – | – | – | Werkstoffe für überwachungsbedürftige Anlagen |
| Engineering / CAD/CAM-Programmierung und Projektbetreuung bis zum einbaufertigen BauteilEngineering | – | – | – | – | – |
18 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 5-Achs-Bearbeitungszentrum mit Rundtisch | Matec Matec-40 HV | 1 | X = 3.000 mm, Y = 800 mm, Z = 1.100 mm | – | Durmersheim |

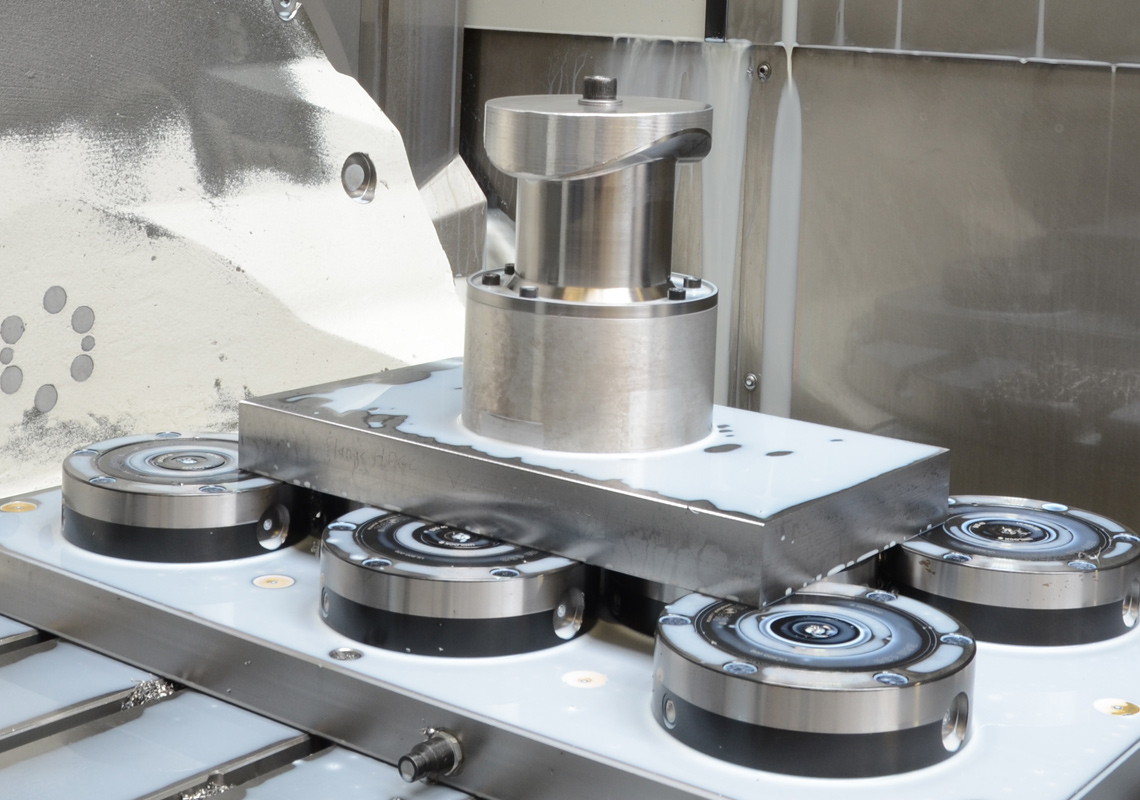

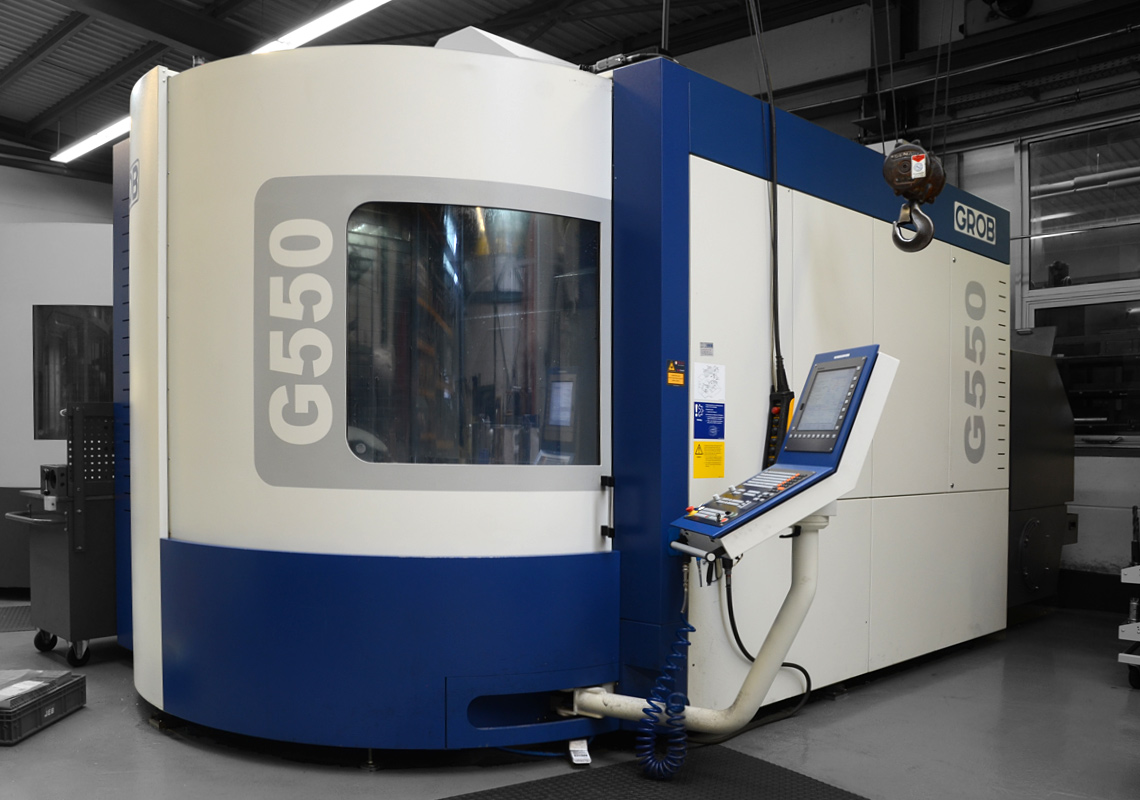

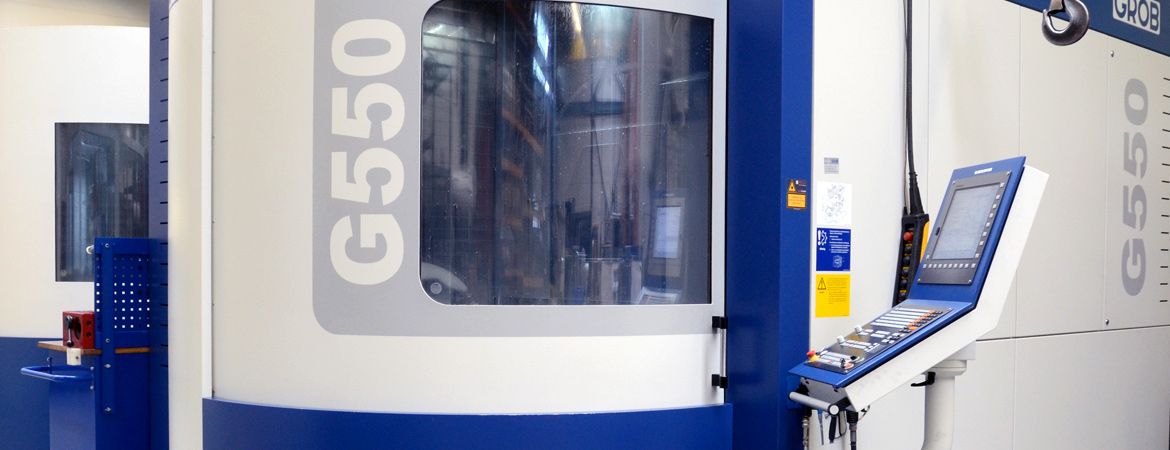

| 5-Achs-Bearbeitungszentrum (horizontale Bearbeitung mit pneumatischem Nullpunktspannsystem) | Grob G550 | 1 | X = 800 mm, Y = 950 mm, Z = 1.020 mm | – | Durmersheim |
| 5-Achs-Bearbeitungszentrum (horizontale Bearbeitung mit pneumatischem Nullpunktspannsystem) | Grob G551 | 1 | X = 800 mm, Y = 1.020 mm, Z = 1.020 mm | – | Durmersheim |

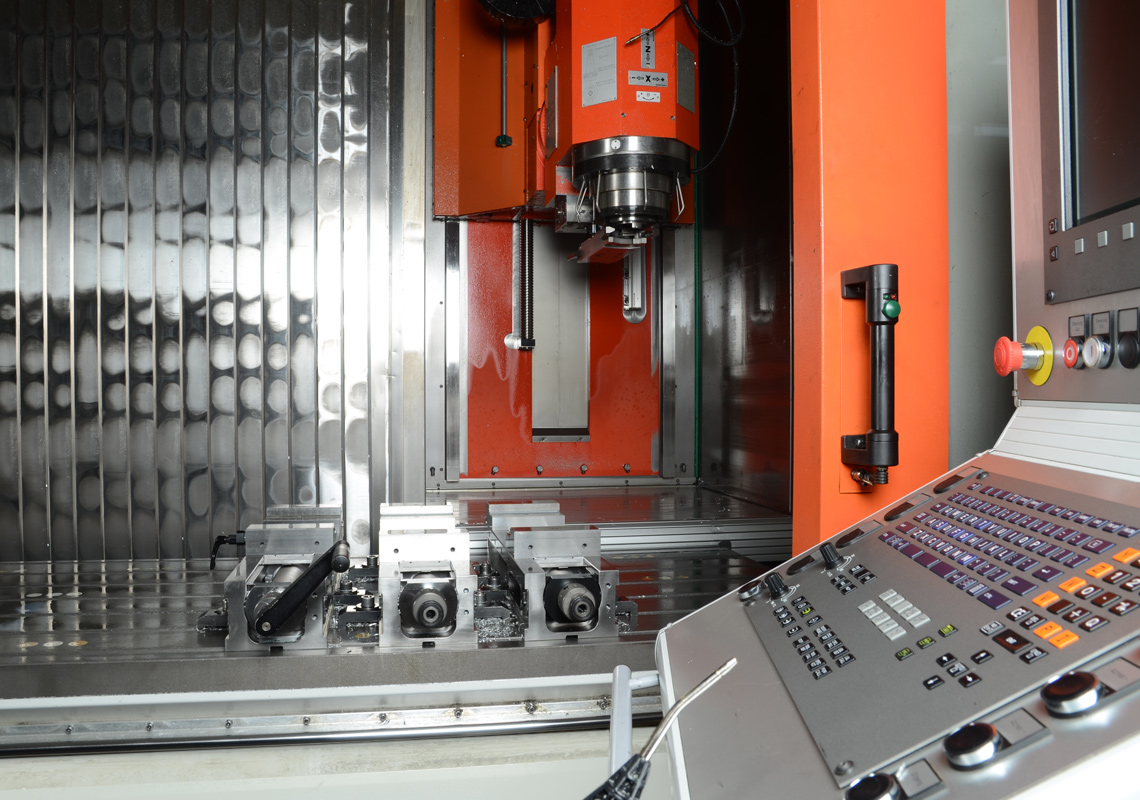

| 4-Achs-Bearbeitungszentrum mit Rundschalttisch | Fanuc Robodrill T21iFL | 1 | X = 700 mm, Y = 400 mm, Z = 330 mm | – | Durmersheim |
| 3-Achs-Bearbeitungszentrum (vertikale Bearbeitung) | Doosan (Fanuc Serie i Manual Guide) | 1 | X = 1.525 mm, Y = 762 mm, Z = 625 mm | – | Durmersheim |
| 3-Achs-Bearbeitungszentrum (vertikale Bearbeitung) | Doosan Mynx 7500 | 1 | X = 600 mm, Y = 450 mm, Z = 500 mm | – | Durmersheim |
| 5-Achs-Bearbeitungszentrum (vertikale Bearbeitung) | Doosan DNM350 | 1 | – | – | Durmersheim |

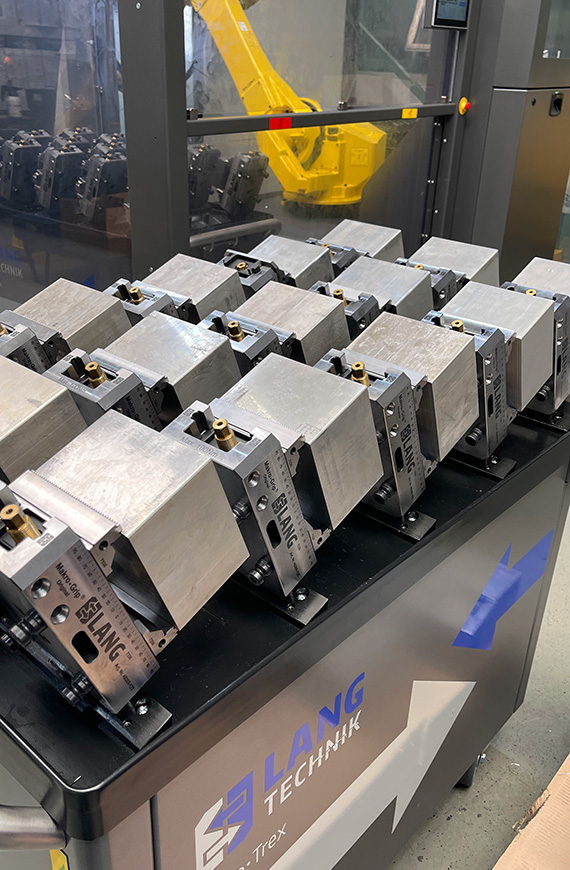

| 5-Achs-Bearbeitungszentrum (vertikale Bearbeitung) + Lang Automation Roboter | Doosan DVF5000 | 1 | X = 625 mm, Y = 510 mm, Z = 400 mm | – | Durmersheim |
| 3-Achs-Bearbeitungszentrum (vertikale Bearbeitung) | POSmill POSmill CE1000 | 1 | X = 1.060 mm, Y = 600 mm, Z = 600 mm | 2025 | Durmersheim |
| 5-Achs-Bearbeitungszentrum (vertikale Bearbeitung) | POSmill POSmill H500U | 1 | X = 650 mm, Y = 750 mm, Z = 500 mm | 2025 | Durmersheim |
| CNC-Drehautomat | Doosan Puma 2600 M | 1 | max. Ø250 mm, max. 760 mm, Stangendurchlass max. Ø70 mm | – | Durmersheim |

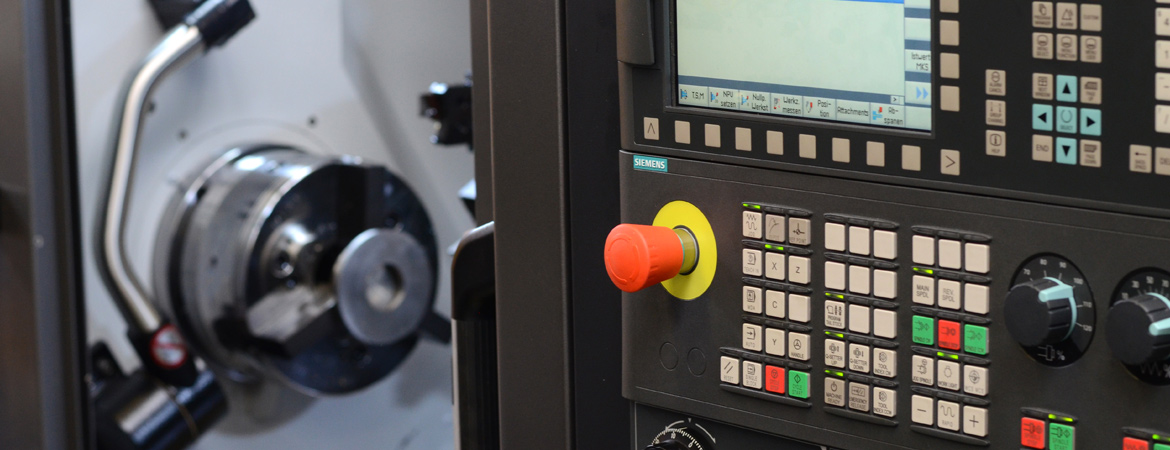

| CNC-Drehautomat mit Stangenlader 1200 mm | Doosan GT2100M | 1 | max. Ø200 mm, max. 500 mm, Stangendurchlass max. Ø50 mm | – | Durmersheim |

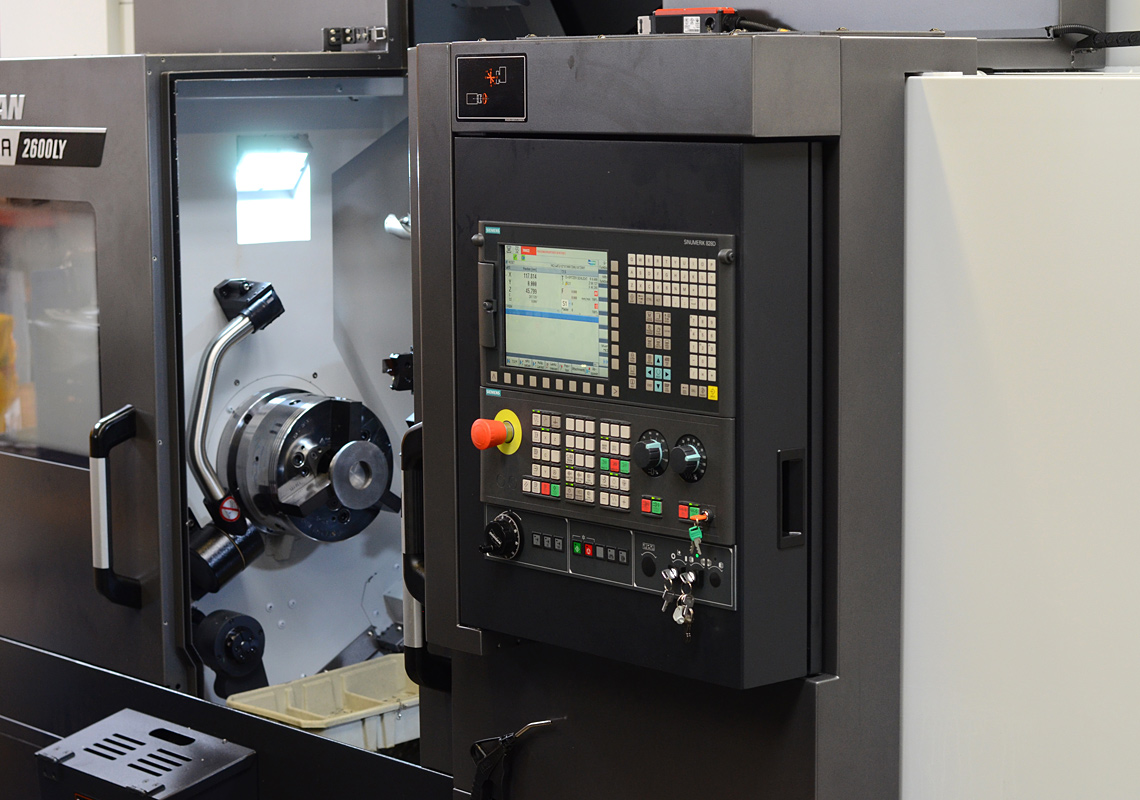

| CNC-Drehautomat mit Y-Achse | Doosan Puma 2600 LY | 1 | max. Ø250 mm, max. 1280 mm, Stangendurchlass max. Ø70 mm | – | Durmersheim |
| CNC-Drehautomat mit Y-Achse | Hwacheon Hi-TECH 450 | 1 | max. Ø420 mm, max. 760 mm, Stangendurchlass max. Ø83 mm | – | Durmersheim |
| 3D-Koordinatenmessgerät | Zeiss Contura G2 (Calypso C99 Vast XT) | 1 | X = 1.000 mm, Y = 2.100 mm, Z = 600 mm (klimatisierter Messraum) | – | Durmersheim |
| Oberflächenrauheitsmessgerät | Mitutoyo Surftest SJ-500 | 1 | X = 100 mm, Z1 = 60 mm; Auflösung 0,05 µm; Rauheit in Bohrung > Ø2 mm bis Tiefe 14 mm | – | Durmersheim |
| Profilmessgerät (Konturmessgerät) | Mitutoyo Contracer CV-3200 | 1 | FORMTRACEPAK Analyse Programm, 0,05 µm (klimatisierter Messraum) | – | Durmersheim |
| Lasermarkierer (luftgekühlter Faserlaser 20 W mit automatischer Tür) | Tykma ZetaLase XL | 1 | Beschriftungsfeld 160 mm × 160 mm | – | Durmersheim |
Zusatzleistungen
Referenzkunden
Qualität
Klimatisierter Messraum mit Zeiss 3D-Koordinatenmessgerät (Contura G2), Rauheits- und Profilmessgeräten von Mitutoyo (Auflösung 0,05 µm) sowie dokumentierter Prüfung und Rückverfolgbarkeit. Zertifiziert nach EN 9100:2018 und ISO 9001:2015 (TÜV SÜD), inkl. AD 2000 W0 Umstempelberechtigung.
| Nachweis | Durmersheim |
|---|---|
| ISO 9001 | |
| EN 9100 | |
| AD 2000 W0 (Umstempelberechtigung) |
Entwicklung
- 1986
Start der CNC-Fertigung als JEB Maschinenbau GmbH in Durmersheim.
- 2021
Nachfolgeregelung: Übergabe des operativen Geschäfts an Michael Schirra (30.09.2021); Gründung der CNC-Solutions Baden GmbH mit Marco Schirra als Prokurist.
- 2022
Installation einer Photovoltaikanlage auf dem Hallendach.
- 2025
Übernahme der FRITZ Maschinenbau GmbH in Au am Rhein (01.03.2025); Erweiterung des Maschinenparks um POSmill CE1000 und POSmill H500U.
