Hersteller von Inline-Prüfsystemen, Endtest-Linien für Leistungshalbleiter, Prüfadaptern und Kennzeichnungssystemen für die Elektronikindustrie.
CRS Prüftechnik GmbH
KonstanzNeu auf Amplifa
Über CRS Prüftechnik
Die Anfang der 1990er Jahre gegründete CRS Prüftechnik GmbH aus Konstanz produziert und vertreibt hochkomplexe Inline-Prüfsysteme für die Elektronikindustrie. Das Portfolio umfasst Inline-Prüfstationen (IPS-19, IPS-32) für In-Circuit-Tests von Leiterplatten, den Multi Level Tester MLT 4, vollautomatische Endtest-Linien für DBCs und Leistungshalbleiter sowie Prüfadapter, Lötmasken, Markier- und Kennzeichnungssysteme. Ergänzend werden Sondermaschinen, Komplettlösungen mit Roboterhandling, Fail-Ausschleusung und Kamerasystemen entwickelt und gebaut. Die Wertschöpfung reicht von eigener Konstruktion über CNC-Fräsen, CNC-Drehen und CNC-Bohren, Profilgestell- und Vorrichtungsbau bis zu Programmierung (SPS, Roboter, EPLAN) und Montage. Service und Wartung mit Wartungsverträgen runden das Angebot ab. Kunden stammen aus Elektronik-, Leistungselektronik- und Automotive-Industrie, darunter Bosch, Siemens, Sick, Rohde & Schwarz und Danfoss Silicon Power.
- Standort
- Konstanz
- Verfahren
- In-Circuit-Test (ICT) / Inline-Prüfung von Leiterplatten (Inline 19 / IPS-19), Inline-Prüfung mit Flachbett-Schnittstellen (IPS-32, Agilent 327x, Medalist i5000, SPEA, Teradyne), Multi Level Tester (MLT 4): ICT, Flash-Programmierung, FKT, Vollautomatische Endtest-Linien für DBCs und Leistungshalbleiter (Roboterzelle, Lasermarkierung,, Isolationstest (5,0 kV AC, 10 mA / bis 7,5 kV), Dynamischer Hochstrom-Test (bis 1000 A, 2000 V, 8 Kanäle), Statischer Parametertest (3000 V, 600 A, 69 Kanäle), Optische Prüfung und Vermessung von Gehäusen / Modul-Pins
- Werkstoffe
- Kupfer
- Gegründet
- Anfang der
- Branchen
- Elektronikindustrie, Leistungselektronik, Automotive, Elektronikfertigung
- 01
Konstruktion / Engineering
- 02
CNC-Fräsen, CNC-Drehen, CNC-Bohren
- 03
Profilgestell- und Vorrichtungsbau
- 04
Programmierung (SPS, Roboter, EPLAN)
- 05
Montage
- 06
Service & Wartung
Werkstoffe & Verfahren
Kupfer
Kupferflächen (Testpads ohne Lötstopplack) als Kontaktstellen für Prüfnadeln im ICT.
Standorte
Konstanz
DEHauptsitz und Produktion

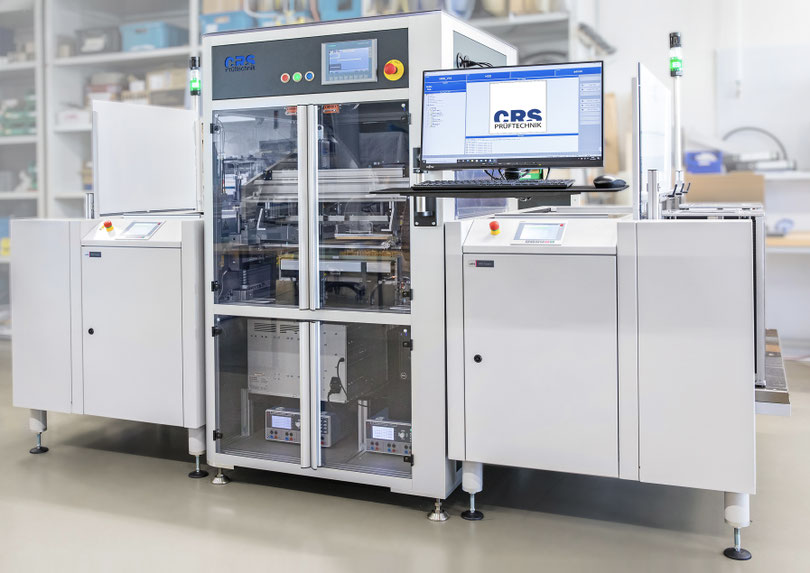

- Inline-Prüfstation IPS-19

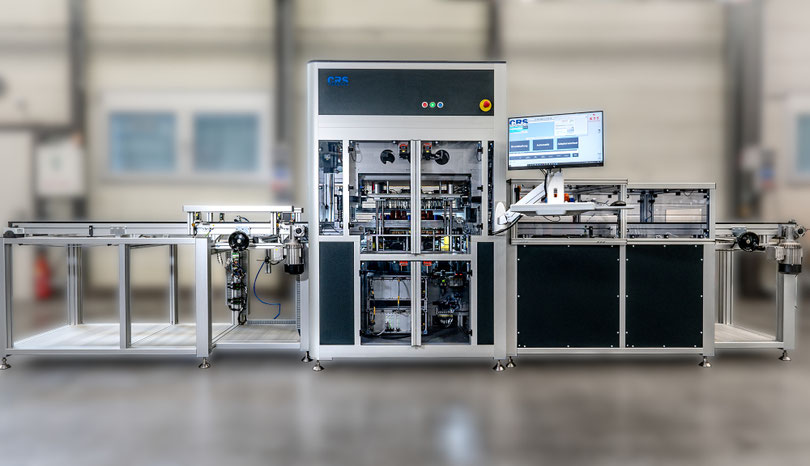

- Inline-Prüfstation IPS-32

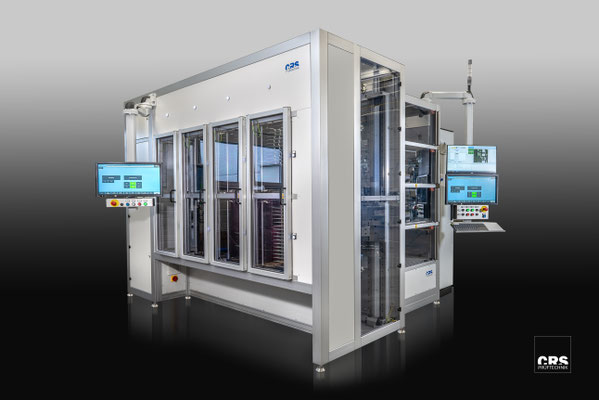

- Multi Level Tester MLT 4

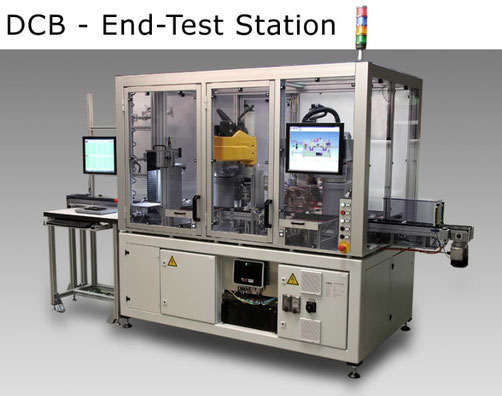

- Vollautomatische Endtest-Linie für Leistungshalbleiter
- Mini Marker / Insta Marker Stempelvorrichtungen
- SCARA-Roboter (Janome)
- Roboter (Stäubli)
Produkte & Bauteile
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| In-Circuit-Test (ICT) / Inline-Prüfung von Leiterplatten (Inline 19 / IPS-19)Prüfung | – | – | – | – | – |
| Inline-Prüfung mit Flachbett-Schnittstellen (IPS-32, Agilent 327x, Medalist i5000, SPEA, Teradyne)Prüfung | – | – | – | – | – |
| Multi Level Tester (MLT 4): ICT, Flash-Programmierung, FKTPrüfung | – | – | – | – | – |
| Vollautomatische Endtest-Linien für DBCs und Leistungshalbleiter (Roboterzelle, Lasermarkierung,Prüfung | Planaritätsprüfung Bodenplatte ±0,005 mm | – | – | – | – |
| Isolationstest (5,0 kV AC, 10 mA / bis 7,5 kV)Prüfung | – | – | – | – | – |
| Dynamischer Hochstrom-Test (bis 1000 A, 2000 V, 8 Kanäle)Prüfung | – | – | – | – | – |
| Statischer Parametertest (3000 V, 600 A, 69 Kanäle)Prüfung | – | – | – | – | – |
| Optische Prüfung und Vermessung von Gehäusen / Modul-PinsPrüfung | – | – | – | – | – |
| HTRB Langzeittest für LeistungshalbleiterPrüfung | – | – | – | – | – |
| Funktionstest (FKT) und In-Circuit-Test in 2-Stufen-AdapternPrüfung | – | – | – | – | – |
| Prüfadapterbau / Vorrichtungsbau / AdapterbauEngineering | – | – | – | – | – |

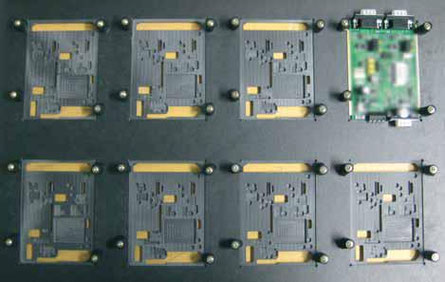

| Lötmasken-HerstellungEngineering | – | – | – | – | – |
| Handmarkierung mit INSTA MARK Handstempeln (selbstfärbend, epoxy-/UV-beständige Tinten)Oberfläche | – | – | – | – | Metalle, Kunststoff, Folien |
| Automatische Kennzeichnungssysteme (Mini Marker, Insta Marker 10/16) für StempelmarkierungOberfläche | – | – | – | – | Leiterplatten, Kunststoff, Metall, Glas, Folien |
| Laserbeschriftung / Lasermarkierung (in Roboterzellen und Sonderlösungen)Oberfläche | – | – | – | – | – |
| CNC-FräsenZerspanung | – | – | – | – | – |
| CNC-BohrenZerspanung | – | – | – | – | – |
| CNC-DrehenZerspanung | – | – | – | – | – |
| ProfilgestellbauMontage | – | – | – | – | – |
| MontageMontage | – | – | – | – | – |
| Sondermaschinenbau / Konstruktion von Sonderlösungen (Laserbeschriften, Schraubachsen,Engineering | – | – | – | – | – |
| Komplettlösungen: Prüflinien inkl. Leiterplatten-/Werkstückträger-Handling, Fail-Ausschleusung,Engineering | – | – | – | – | – |
| Roboterhandling / Automatisierung im Endtest- und Prüflinienbereich mit WerkstückträgertransportEngineering | – | – | – | – | – |
| Programmierung (SPS/Roboter: Siemens Step5/Step7/TIA-Portal, Bosch Profi/WinSPS, CoDeSys, StäubliEngineering | – | – | – | – | – |
| Service & Wartung von Prüfmaschinen (inkl. Wartungsverträgen, Support vor Ort)Prüfung | – | – | – | – | – |
11 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| Inline Prüfstation (19") | CRS Prüftechnik IPS-19 | – | – | – | Konstanz |
| Inline Prüfstation (Flachbett-Schnittstellen) | CRS Prüftechnik IPS-32 | – | Kontaktkraft 4000 N; Testpads > 0,7 mm | – | Konstanz |
| Multi Level Tester | CRS Prüftechnik MLT 4 | – | 4 Kontaktiereinheiten auf 1 m² | – | Konstanz |
| Vollautomatische Endtest-Linie für Leistungshalbleiter (Roboterzelle, Testline, Testequipment) | CRS Prüftechnik | – | Dynamic Test bis 1000 A / 2000 V; Static Test 3000 V / 600 A; Prüftemperaturen 25–175 °C | – | Konstanz |

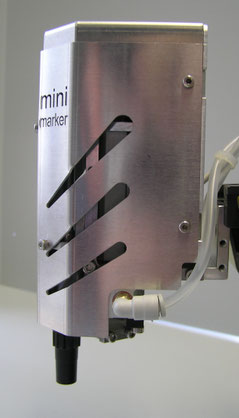

| Automatische Stempelvorrichtung | CRS Prüftechnik Mini Marker | – | 45 mm breit x 130 mm hoch x 85 mm tief; ca. 1000 Stempelungen pro Nachfüllung | – | Konstanz |

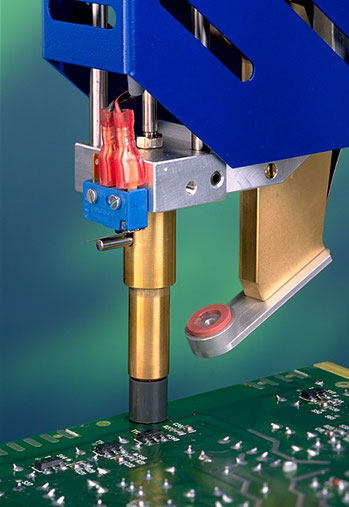

| Automatische Stempelvorrichtung | CRS Prüftechnik Insta Marker 10 / 16 (Stempelgrößen IM 116, IM 126) | – | ca. 1500-2000 Stempelungen pro Nachfüllung | – | Konstanz |

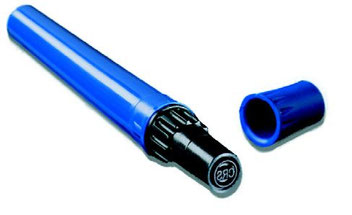

| Handstempel | INSTA MARK | – | – | – | – |
| 4-Achs-Roboter | – | – | – | – | – |
| 6-Achs-Roboter | – | – | – | – | – |
| SCARA-Roboter (programmiert/integriert) | Janome | – | – | – | Konstanz |
| Roboter (programmiert/integriert) | Stäubli | – | – | – | Konstanz |
Zusatzleistungen
Referenzkunden
Historie
- Anfang der
Gründung der CRS Prüftechnik GmbH
- 2017
Möglichkeit, INGUN Wechselsätze (ATS MA12/MA13/MA14) in Inline-Prüfstationen zu verwenden
- 2025
Neuheit: ATX Adapter MMIWK-B geht Inline
