Hersteller von Ion-Beam-Sputtering-Beschichtungsanlagen (IBS) und Ionenquellen für optische Dünnschichtanwendungen
Cutting Edge Coatings GmbH
Hannover · DeutschlandNeu auf Amplifa
Über Cutting Edge Coatings
Die Cutting Edge Coatings GmbH (CEC) wurde 2007 von Dr. Kai Starke in Hannover gegründet und ist ein Spin-Off des Laser Zentrums Hannover (LZH). Das Unternehmen entwickelt und fertigt IBS-Beschichtungsanlagen (Ionenstrahlzerstäubung, ein PVD-Verfahren) der Produktserie NAVIGATOR in drei Varianten für Beschichtungsflächen von Ø 250 bis Ø 650 mm. Die Anlagen scheiden hochdichte, verlustarme oxidische Dünnschichten aus, darunter auch graduelle Brechwertverläufe (Rugatefilter) durch gleichzeitige Zerstäubung zweier Targets. Alle Systeme nutzen firmeneigene Ionenquellen mit Titan-Extraktionsgittersystemen sowie optisches Breitbandmonitoring zur Dickenkontrolle. Neben dem Anlagenbau bietet CEC Prozessentwicklung, Serviceverträge, Remote-Support, Schulungen, hochreine Targets und gemeinsam mit dem LZH Laser-Kalorimeter-Systeme zur Absorptionsmessung nach ISO 11551. Kunden sind Forschungseinrichtungen und Industriekunden aus Optik und Lasertechnik in über 12 Ländern; der Vertrieb erfolgt mehrsprachig auf Deutsch und Chinesisch.
- Standort
- Hannover
- Verfahren
- Ion Beam Sputtering (IBS) Beschichtung / Ionenstrahlzerstäubung (PVD), Abscheidung gradueller Brechwertverläufe / Rugatefilter (Mischschichten durch gleichzeitige, Ionenquellenentwicklung (CEC-Ionenquellen inkl. Titan-Extraktionsgittersystemen), Absorptionsmessung optischer Komponenten mit Laser Kalorimeter System (LCA) gemäß ISO 11551 (mit, IBS-Anlagenbau, Ionenquellenentwicklung, Kundenspezifische Anlagenkonfiguration, Serviceverträge und jährliche Check-Ups
- Werkstoffe
- oxidische Materialmischungen (variable Kompositionen), Titan (Extraktionsgittersysteme), hochreine Targets (qualifizierte Quellen), Ion Beam Sputtering (PVD), Oxidische Materialmischungen, Laser-Kalorimeter-Messung (ISO 11551)
- Zertifikate
- ISO 11551 (Absorptionsmessung, LCA)
- Gegründet
- 2007
- Branchen
- Optische Dünnschichttechnologie, Laseranwendungen, Forschung, Industrielle Serienproduktion
- 01
Engineering und Ionenquellenentwicklung
- 02
Fertigung der IBS-Beschichtungsanlagen
- 03
Prozessentwicklung für kundenspezifische Schichten
- 04
Installation und Schulung
- 05
Service, Wartung und Modernisierung
Werkstoffe und Verfahren
Ion Beam Sputtering (PVD)
Physikalisches Gasphasenabscheidungsverfahren für extrem dichte, verlustarme Dünnschichten mit hoher Laserstrahlungsbeständigkeit (LIDT).
Oxidische Materialmischungen
Variable Kompositionen mit bis zu sechs Materialien in einer Beschichtung für Rugatefilter und Gradientenoptiken.
Titan (Extraktionsgittersysteme)
Werkstoff der firmeneigenen Extraktionsgittersysteme der CEC-Ionenquellen.
Laser-Kalorimeter-Messung (ISO 11551)
Absorptionsmessung optischer Komponenten in Zusammenarbeit mit dem Laser Zentrum Hannover.
Standorte
Hannover
DEHauptsitz, Entwicklung und Fertigung
- Werkstoffe
- Oxidische Materialmischungen, Titan (Extraktionsgitter)

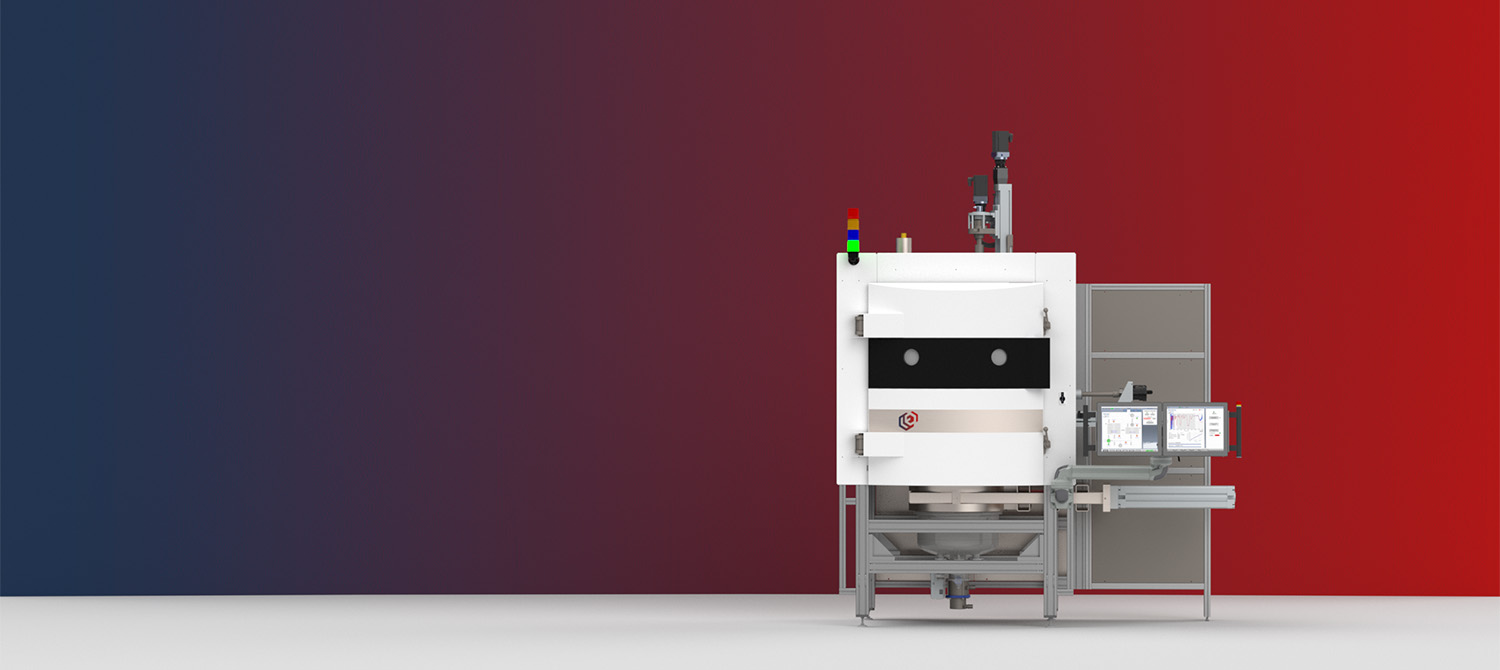

- Navigator 1000 IBS-System

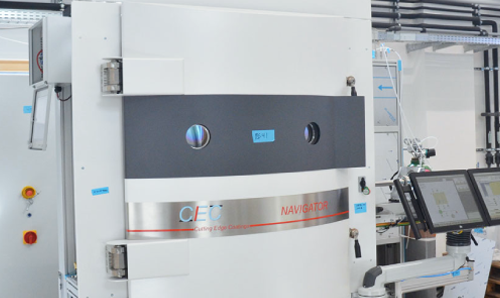

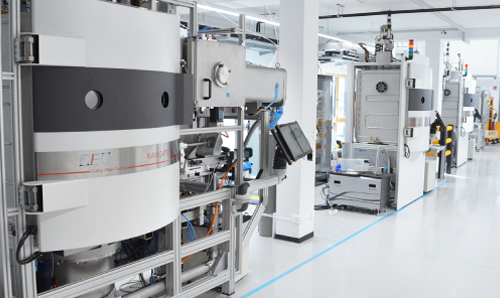

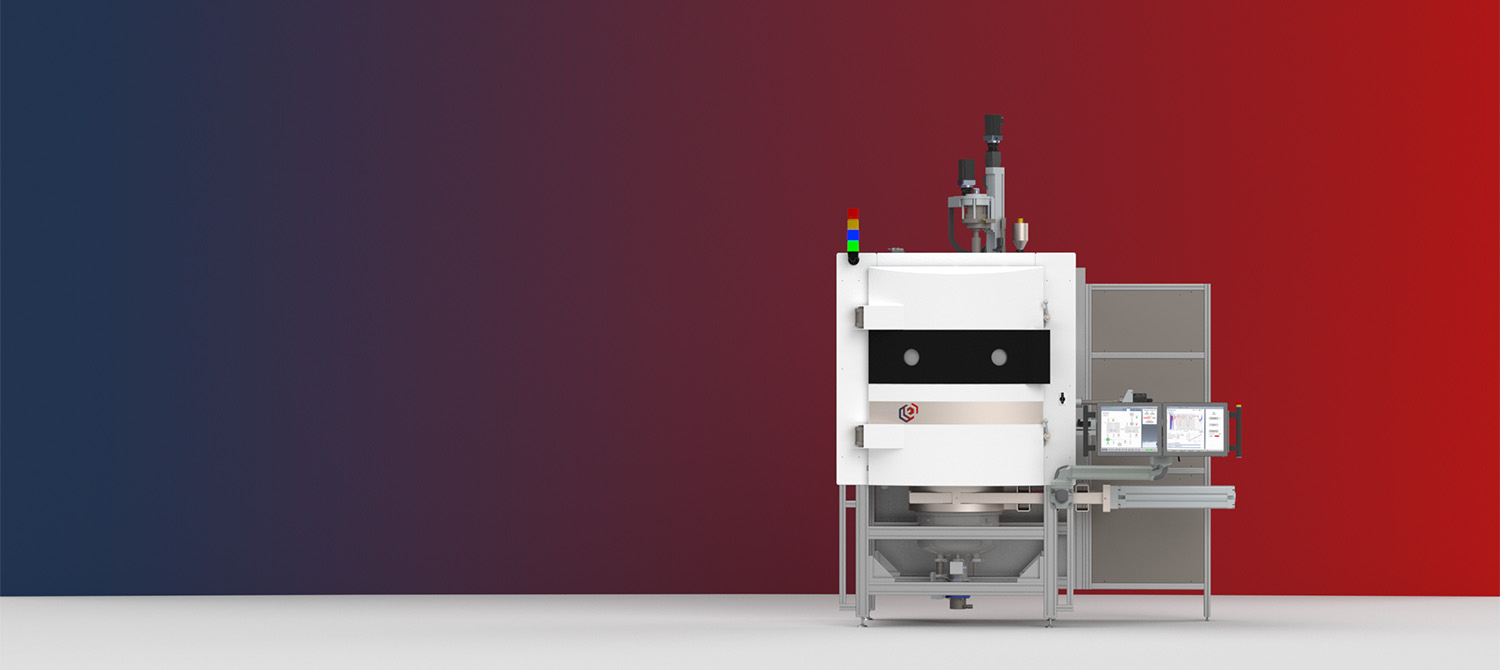

- Navigator 1100 LL mit Load-Lock

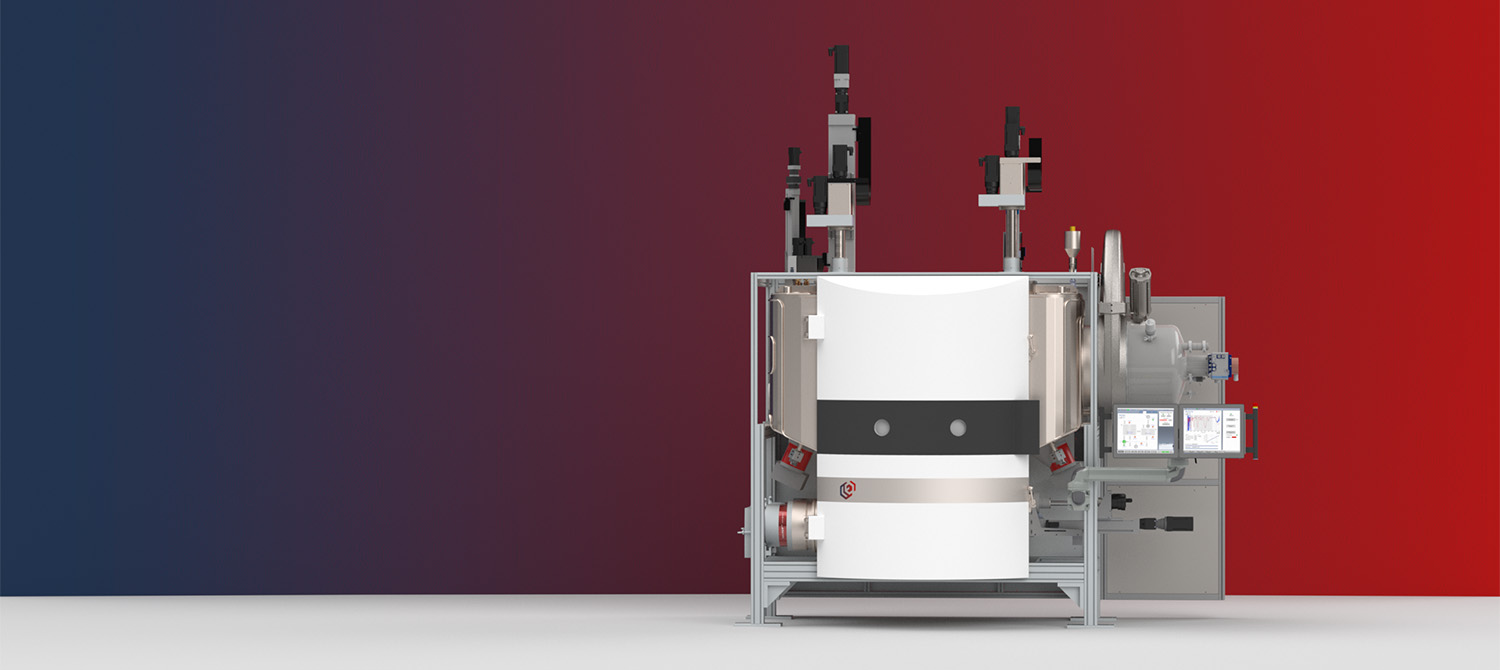

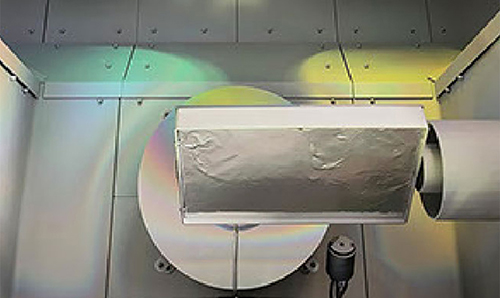

- Navigator 2500 für großflächige Substrate

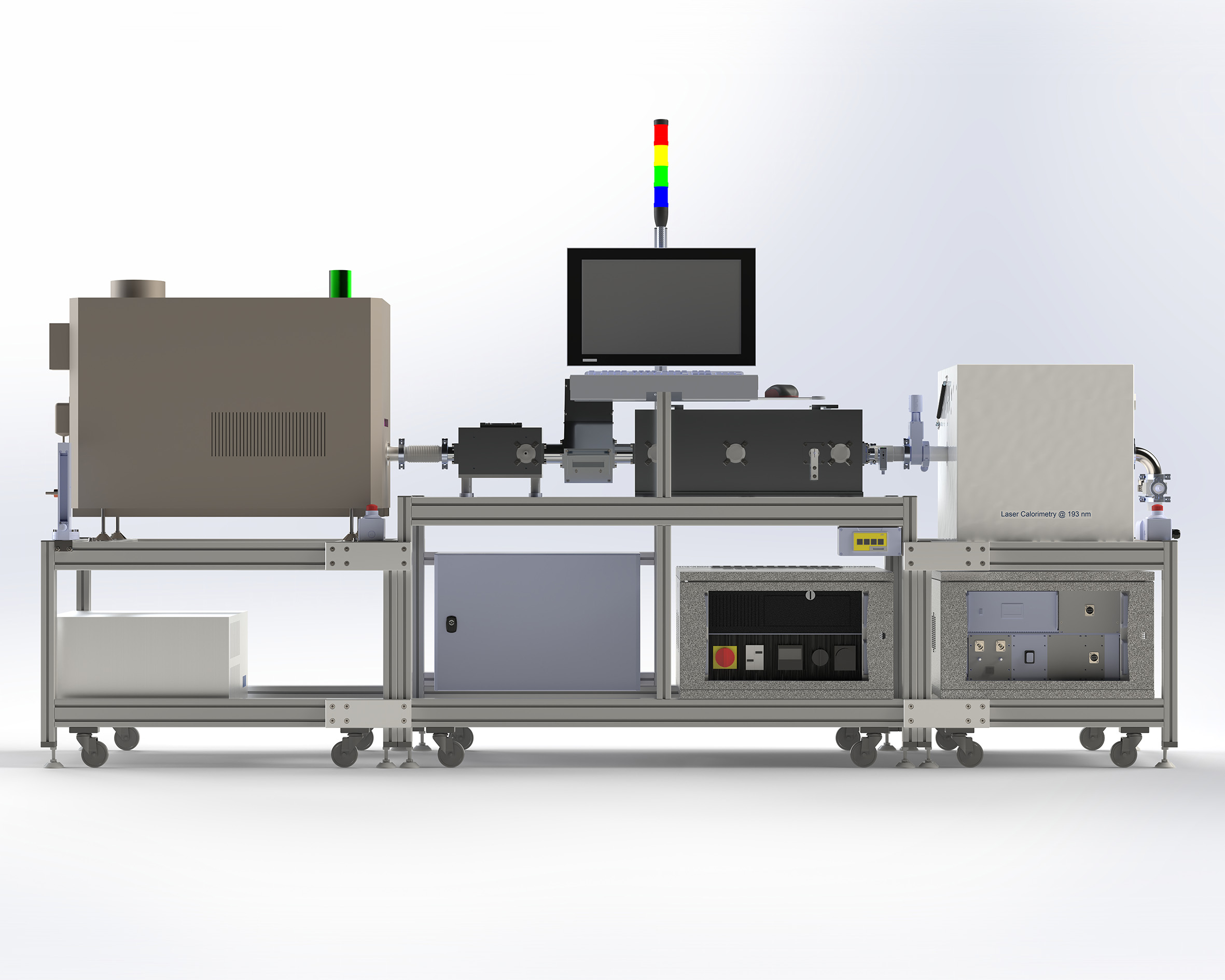

- Laser Kalorimeter System (LCA)
Produkte und Systeme

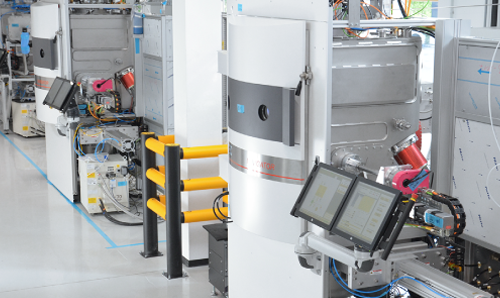

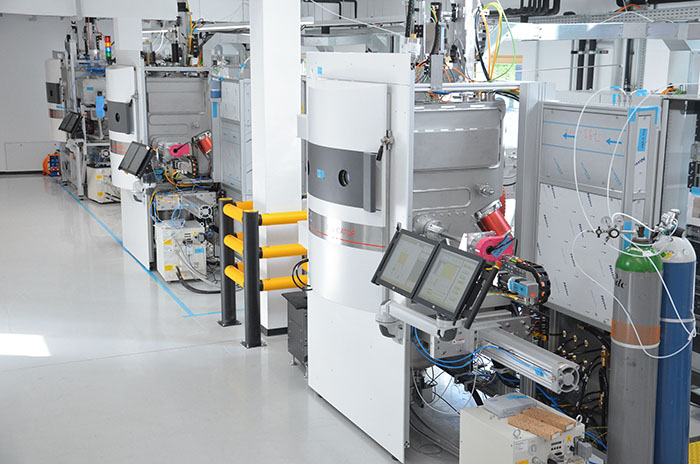

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Ion Beam Sputtering (IBS) Beschichtung / Ionenstrahlzerstäubung (PVD)Oberfläche | – | – | – | – | oxidische Materialmischungen, Targets mit bis zu sechs Materialien in einer Beschichtung |
| Abscheidung gradueller Brechwertverläufe / Rugatefilter (Mischschichten durch gleichzeitigeOberfläche | – | – | – | – | oxidische Materialmischungen |
| Ionenquellenentwicklung (CEC-Ionenquellen inkl. Titan-Extraktionsgittersystemen)Oberfläche | – | – | – | – | Titan (Extraktionsgittersysteme) |
| Absorptionsmessung optischer Komponenten mit Laser Kalorimeter System (LCA) gemäß ISO 11551 (mitPrüfung | – | – | – | – | – |
4 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| IBS-Beschichtungssystem (Standardsystem) | Cutting Edge Coatings Navigator 1000 (NAVIGATOR 1100 bzw. Navigator 1000) | – | Kammervolumen 1000 l; Beschichtungsfläche Ø 250 mm, Homogenität besser als +/- 0,5 % ohne Masken; 3 | – | Hannover |
| IBS-Beschichtungssystem mit Load-Lock | Cutting Edge Coatings Navigator 1100 LL | – | Kammervolumen 1100 l; Beschichtungsfläche Ø 450 mm, Homogenität besser als +/- 0,5 % ohne Masken; 3 | – | Hannover |
| IBS-Beschichtungssystem für großflächige Substrate | Cutting Edge Coatings Navigator 2500 | – | Kammervolumen 2500 l; Beschichtungsfläche Ø 650 mm, Homogenität besser als +/- 0,5 % ohne Masken; 3 | – | Hannover |
| Laser Kalorimeter System (LCA) | Cutting Edge Coatings / Laser Zentrum Hannover (LZH) LCA | – | – | – | Hannover |
Zusatzleistungen
Referenzkunden
Qualität
Die Anlagen verfügen über optisches Breitbandmonitoring (BBOM) für hochpräzise Dickenkontrolle mit Reproduzierbarkeit über 0,1 % und Homogenität besser als ±0,5 % ohne Masken. Die Absorptionsmessung optischer Komponenten erfolgt nach ISO 11551.
| Nachweis | Hannover |
|---|---|
| ISO 11551 (Absorptionsmessung, LCA) |
Historie
- 2007
Gründung durch Dr. Kai Starke in Hannover als Spin-Off des Laser Zentrums Hannover (LZH)
- 2020
Auszeichnung 'Innovativ durch Forschung' vom deutschen Stifterverband
