CNC-Zerspanung von Hydraulikkomponenten, Motorspindel- und Maschinenbauteilen in Serien von 10 bis 50'000 Stück.
CyFa-Tech.ch Manufacturing Solutions GmbH
Wangenstrasse 9, 4537 Wiedlisbach · SchweizNeu auf Amplifa
Über CyFa-Tech
CyFa-Tech.ch Manufacturing Solutions GmbH ist ein Schweizer Zerspanungsunternehmen mit Sitz in Wiedlisbach im Oberaargau (Kanton Bern) und wurde am 31.12.2015 ins Handelsregister eingetragen. Das sechs Mitarbeitende zählende Unternehmen fertigt auf 3- und 5-Achs-Bearbeitungszentren sowie Drehmaschinen komplexe Fräs- und Drehteile für Hydraulikkomponenten, Motorspindelbau, Fahrzeugtechnik, Maschinenbau, Medizintechnik und Automatisierung – typische Produkte sind Hydraulikventilblöcke und Führungen für lineartechnische Systeme. Bearbeitet werden Stahl, rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen und Guss. Die Serienfertigung reicht von 10 bis 50'000 Stück; Roboterzellen mit Knickarmrobotern ermöglichen automatisierten Betrieb rund um die Uhr, sieben Tage die Woche. Abgerundet wird das Leistungsspektrum durch CNC-Messen, zertifizierte Rissprüfung, Schweisstechnik und Anlagen- bzw. Apparatebau, Baugruppenmontage sowie Konstruktion und Entwicklung technischer Produkte.
- Standort
- Wiedlisbach
- Verfahren
- CNC-Drehen (Drehen ab Stange), CNC-Drehen (Futterdrehen), 5-Achsen-Bearbeitung (manuell eingelegt), 5-Achsen-Bearbeitung (automatisiert), 3-Achsen-Bearbeitung (manuell eingelegt), 3-Achsen-Bearbeitung (automatisiert), Bohren, Zuschneiden
- Werkstoffe
- Stahl, Rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss
- Zertifikate
- Erststückmessung, Stichprobenmessung 10/100, Statistische Prozessauswertung (auf Wunsch), Zertifizierte Rissprüfung, ISO 9001
- Gegründet
- 2015
- Mitarbeiter
- 6
- Branchen
- Hydraulik, Motorspindelbau, Fahrzeugtechnik, Automatisierungsindustrie, Maschinenbau, Medizintechnik
- 01
Konstruktion/Entwicklung
- 02
Zuschneiden
- 03
CNC-Drehen bzw. CNC-Fräsen (3-/5-Achs, roboterunterstützt)
- 04
Bohren
- 05
Schleifen
- 06
Oberflächenbehandlung
- 07
Schweisstechnik/Baugruppenmontage
- 08
CNC-Messen (Erststück- und Stichprobenmessung 10/100)
- 09
Rissprüfung
Werkstoffe & Verfahren

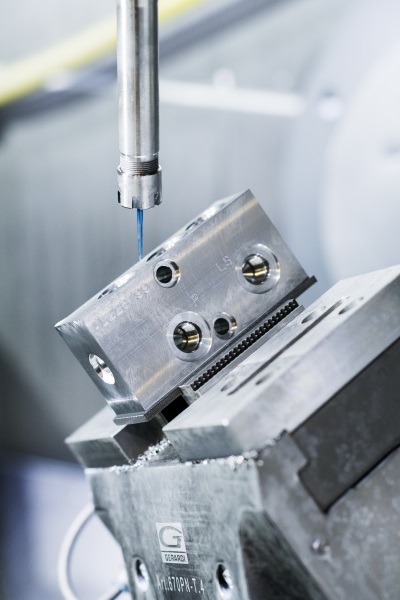

3- und 5-Achs-Bearbeitungszentren (Famup MCP-45)
Komplexe Frästeile bis 1000x400x400 mm (manuell) bzw. automatisiert bis 350x350x350 mm, mit Roboter bestückt für 24/7-Betrieb.

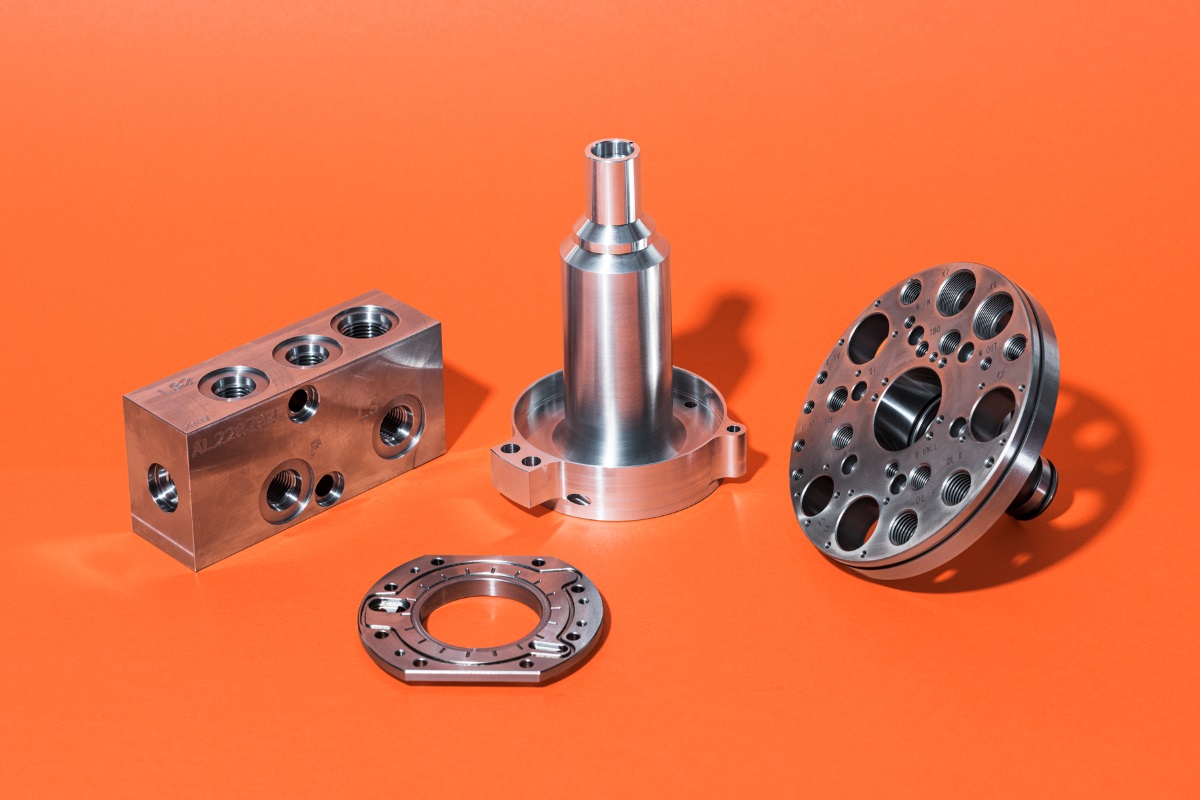

Drehen ab Stange bis Ø 38 mm, Futterdrehen bis Ø 180 mm
Drehteile für Hydraulik- und Maschinenbaukomponenten in Serien von 10 bis 50'000 Stück.

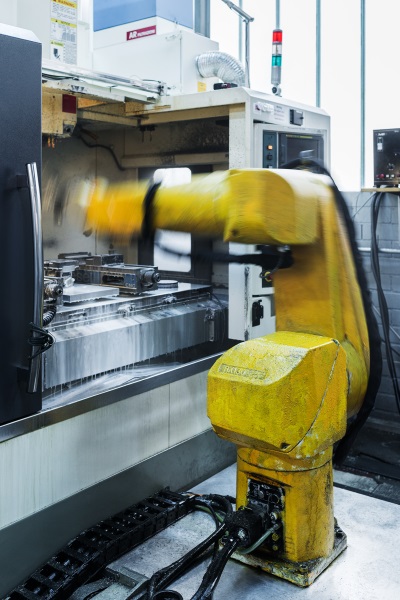

Knickarmroboter HORST (fruitcore robotics)
Automatisierte Be- und Entladung der Fräsmaschine für mannlosen Betrieb und Grossserien.
Stahl
Standardwerkstoff für Maschinenbauteile und Baugruppen.
Rostfreier Stahl
Für korrosionsbeanspruchte Teile, u. a. in Medizintechnik und Apparatebau.
Aluminium
Leichte Präzisionsteile, u. a. für Hydraulikverteiler und Automatisierung.
Messing
Eingesetzt für Dreh- und Frästeile, typisch in der Hydraulik.
Titan
Für hochfeste, korrosionsbeständige Komponenten, u. a. Luftfahrt und Medizintechnik.
NE-Metalle und Sonderlegierungen
Bearbeitung spezieller Werkstoffe nach Kundenspezifikation.
Guss
Zerspanung von Gussteilen, z. B. Gehäuse- und Ventilblockrohlinge.
Schweisstechnik / Anlagen- und Apparatebau
Fertigung von Teilen, Baugruppen, Apparaten und Behältern.
Zertifizierte Rissprüfung
Materialprüfung zur Sicherung der Oberflächen- und Werkstoffintegrität, u. a. für die Sumec AG.
Standorte
Wiedlisbach
CHHauptsitz / Fertigung
- Stückgewicht / Größe
- bis Ø 180 mm (Drehen), bis 1000x400x400 mm (Fräsen)
- Losgröße
- 10 – 50'000 Stk.
- Werkstoffe
- Stahl, rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss
- Famup MCP-45 3-/5-Achs-Bearbeitungszentrum (2 Paletten)
- CNC-Drehmaschinen (ab Stange / Futter)
- Knickarmroboter HORST (fruitcore robotics)
- CNC-Koordinatenmessmaschine Wenzel LH-65

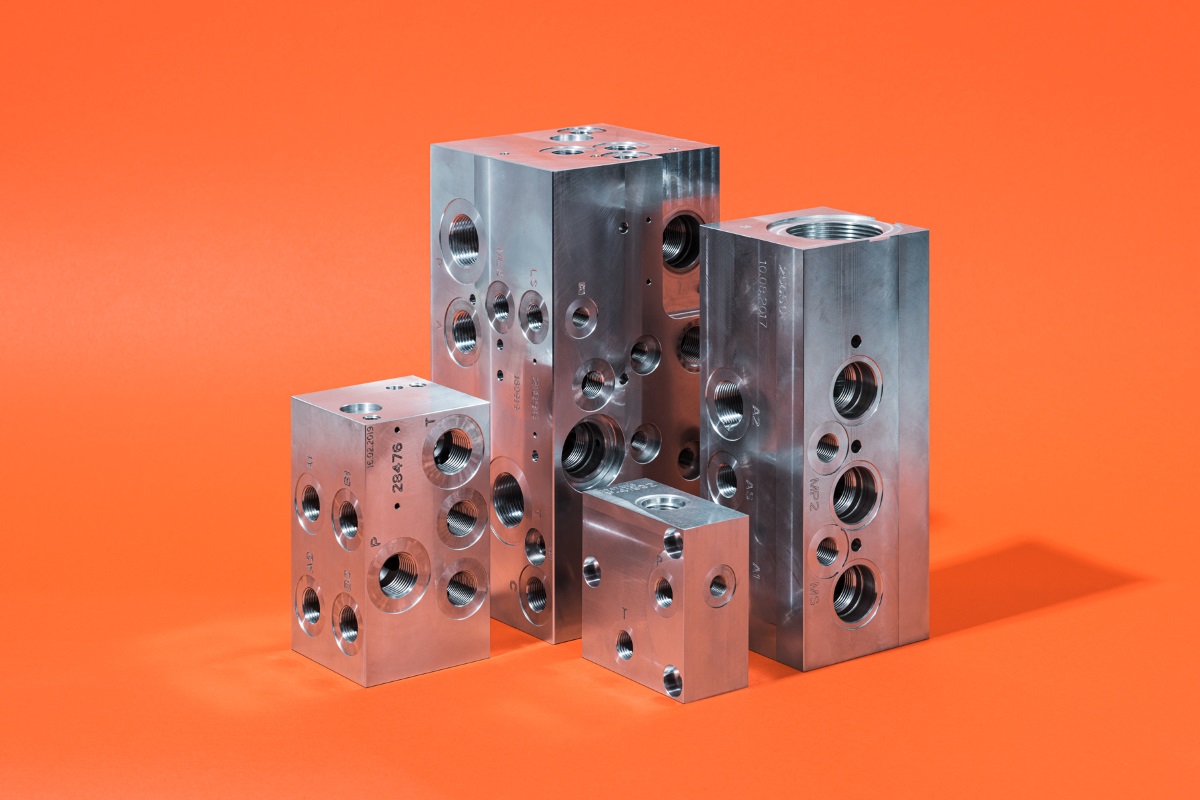

Bauteile

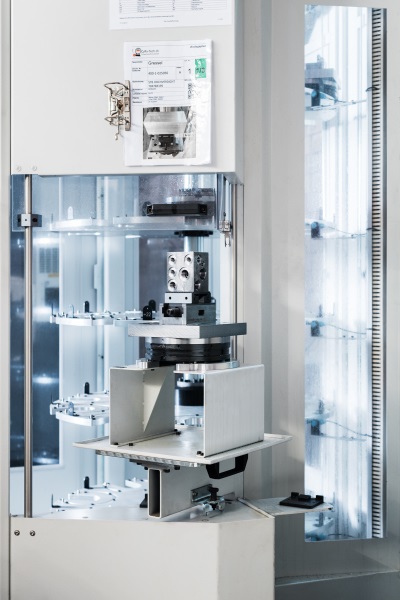

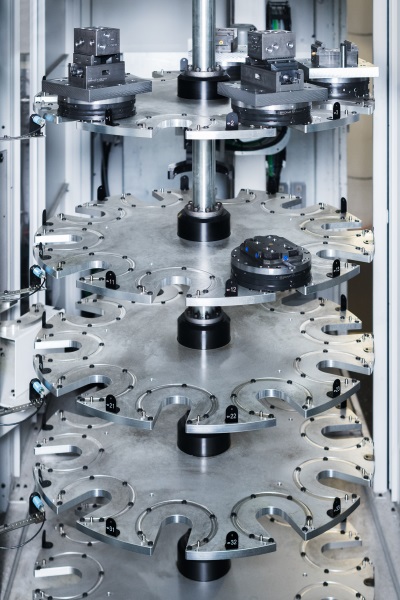

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Drehen (Drehen ab Stange)Zerspanung | – | – | – | 10 Stk. – 50'000 Stk. | Stahl, Rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss |
| CNC-Drehen (Futterdrehen)Zerspanung | – | Ø bis 180 mm | – | 10 Stk. – 50'000 Stk. | Stahl, Rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss |
| 5-Achsen-Bearbeitung (manuell eingelegt)Zerspanung | – | 350 mm × 350 mm × 350 mm | – | 10 Stk. – 50'000 Stk. | Stahl, Rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss |
| 5-Achsen-Bearbeitung (automatisiert)Zerspanung | – | 150 mm × 150 mm × 150 mm | – | 10 Stk. – 50'000 Stk. | Stahl, Rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss |
| 3-Achsen-Bearbeitung (manuell eingelegt)Zerspanung | – | 1000 mm × 400 mm × 400 mm | – | 10 Stk. – 50'000 Stk. | Stahl, Rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss |
| 3-Achsen-Bearbeitung (automatisiert)Zerspanung | – | 100 mm × 100 mm × 100 mm | – | 10 Stk. – 50'000 Stk. | Stahl, Rostfreier Stahl, Aluminium, Messing, Titan, NE-Metalle, Sonderlegierungen, Guss |
| BohrenZerspanung | – | – | – | – | – |
| ZuschneidenZerspanung | – | – | – | – | – |
| SchleifenZerspanung | – | – | – | – | – |
| OberflächenbehandlungOberfläche | – | – | – | – | – |
| CNC-Messen (Erststück- und Stichprobenmessung 10/100)Prüfung | – | – | – | – | – |
| Rissprüfung (zertifiziert)Prüfung | – | – | – | – | – |
| Schweisstechnik / Anlagen- und Apparatebau (Teile, Baugruppen, Apparate, Behälter)Fügen | – | – | – | – | – |
| BaugruppenmontageMontage | – | – | – | – | – |
| Automatisierte Be- und Entladung von CNC-Fräsmaschinen (Roboterzelle HORST)Montage | – | – | – | 10 Stk. – 50'000 Stk. | Metall |
3 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| 3- und 5-Achs-Bearbeitungszentrum (Fräsmaschine) | Famup MCP-45 (2 Paletten) | 1 | – | – | Wiedlisbach |
| CNC-Koordinatenmessmaschine | Wenzel LH-65 | 1 | – | – | Wiedlisbach |
| Knickarmroboter (Automatisierung Be-/Entladung) | fruitcore robotics HORST | 1 | – | – | Wiedlisbach |
Zusatzleistungen
Referenzkunden
Qualität

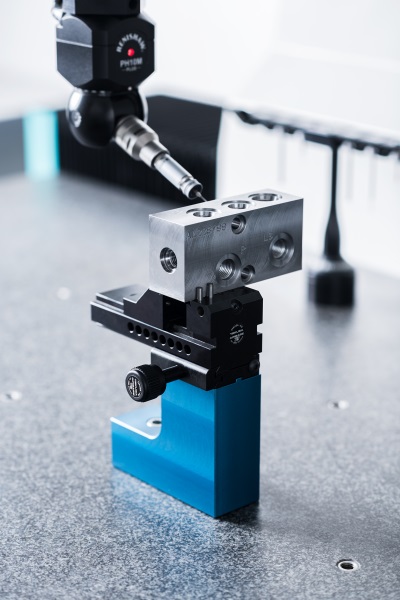

Die Qualitätssicherung erfolgt auf einer CNC-Koordinatenmessmaschine Wenzel LH-65; alle Aufspannungen werden als Erststückmessung und Stichprobenmessung (10/100) geprüft, auf Wunsch mit statistischer Auswertung des Fertigungsprozesses. Zusätzlich werden zertifizierte Rissprüfungen zur Materialprüfung angeboten.
| Nachweis | Wiedlisbach |
|---|---|
| Erststückmessung | |
| Stichprobenmessung 10/100 | |
| Statistische Prozessauswertung (auf Wunsch) | |
| Zertifizierte Rissprüfung | |
| ISO 9001 |
Historie
- 2015
Eintragung der CyFa-Tech.ch Manufacturing Solutions GmbH ins Handelsregister am 31.12.2015.
- 2023
Automatisierung der Be- und Entladung der CNC-Fräsmaschine Famup MCP-45 mit Knickarmroboter HORST von fruitcore robotics; Amortisation nach ca. drei Monaten bzw. einer Serie von 16'000 Teilen, Produktion daraufhin 24/7.
- 2023
Unterstützung der Garage 11 Wünschmann beim Projekt «Verpflegungsanhänger» für regionale Vereine, Schulen und Partner.
