Präzisionszerspanung im µ-Bereich, Baugruppenfertigung und Vorrichtungsbau für komplexe Maschinenteile
DAAB Präzisionsspanntechnik GmbH
KornwestheimNeu auf Amplifa
Das Unternehmen
DAAB Präzisionsspanntechnik GmbH aus Kornwestheim ist ein auf die Teilebearbeitung, Baugruppenfertigung und den Vorrichtungsbau spezialisierter Fertigungsdienstleister. Das Unternehmen bearbeitet komplexe Maschinenteile und mittelgroß dimensionierte Werkstücke mit engsten Toleranzen im µ-Bereich – mittels CNC-Fräsen, Lehrenbohren, HSC-Bearbeitung und Flachschleifen. Die Fertigung erfolgt teilweise in 700 m² klimatisierten Arbeitsräumen bei konstant 20 °C ± 0,5 °C. Gefertigt wird aus Modellguss, Aluminium, sämtlichen Stählen, exotischen Legierungen und Edelmetallen. Das Leistungsspektrum umfasst Unikate, Einzelteile und Kleinserien sowie Rapid Manufacturing, CAD/CAM-Programmierung, Projektmanagement und Technische Dokumentation. Die Präzisionsfertigung wird durch ein Qualitätsmanagement mit moderner Mess- und Prüftechnik ergänzt; ein ZEISS-Koordinatenmessgerät steht hierfür im Einsatz. Kunden stammen branchenübergreifend aus dem Maschinenbau und der Prototypenfertigung.
- Standort
- Kornwestheim
- Verfahren
- Fräsen (Präzisions-Bearbeitung im µ-Bereich, HSC), Bohren, Lehrenbohren (Präzisions-Bohr- und Fräsarbeiten bis in den µm-Bereich), Flachschleifen, Rapid Manufacturing, Baugruppenfertigung, Vorrichtungsbau (Spannvorrichtungen), CAD/CAM Programmierung
- Werkstoffe
- Modellguss, Aluminium, Exotische Legierungen, Stähle (sämtliche), Edelmetalle, CNC-Präzisionszerspanung, Lehrenbohren, Flachschleifen
- Zertifikate
- Qualitätsmanagement / Messtechnik
- Branchen
- Maschinenbau, Prototypenfertigung, Branchenübergreifend, Branchenübergreifend (Maschinenbau, Prototypenfertigung)
- 01
Konstruktion und Entwicklung
- 02
CAD/CAM-Programmierung
- 03
CNC-Präzisionszerspanung (Fräsen, Lehrenbohren, HSC)
- 04
Flachschleifen
- 05
Baugruppenfertigung und Vorrichtungsbau
- 06
Qualitätsprüfung und Messtechnik
- 07
Technische Dokumentation
Werkstoffe und Verfahren
CNC-Präzisionszerspanung
Fräsen, Bohren und HSC-Bearbeitung im µ-Bereich für komplexe Maschinenteile in Unikat- und Kleinserienfertigung.
Lehrenbohren
Präzisions-Bohr- und Fräsarbeiten bis in den µm-Bereich auf vierachsigen DIXI-Lehrenbohrwerken.
Flachschleifen
Profil- und Flachschleifen mit Schleiflängen bis 1500 mm für genaueste Flächen und Konturen.
Rapid Manufacturing
Schnelle Herstellung von Musterteilen und Prototypen zur Verkürzung der Entwicklungszeit (Time-to-Market).
Baugruppenfertigung und Vorrichtungsbau
Anwenderspezifische Herstellung von präzisen Baugruppen und intelligenten Spannvorrichtungen.
Aluminium
Bearbeitung von Aluminiumbauteilen mit engsten Toleranzen.
Stähle (sämtliche)
Bearbeitung aller Stahlqualitäten, auch bei schwierigen Werkstoffeigenschaften.
Modellguss
Zerspanung von Gussteilen aus Modellguss für komplexe Geometrien.
Exotische Legierungen
Bearbeitungskompetenz für schwer zerspanbare Sonderlegierungen.
Edelmetalle
Präzisionsbearbeitung von Werkstücken aus Edelmetallen.
Standorte
Kornwestheim
DEProduktionsstandort
- Losgröße
- Unikate, Einzelteile, Kleinserien
- Werkstoffe
- Modellguss, Aluminium, Stähle, exotische Legierungen, Edelmetalle
- DIXI 350 CNC Lehrenbohrwerk (4 Achsen)
- DIXI 350 TCA Lehrenbohrwerk (4 Achsen)
- DIXI 350 TPA/1 Lehrenbohrwerk (4 Achsen)
- DIXI 410 TPA Lehrenbohrwerk (4 Achsen)
- ELB Smartline BD 15ZRTXC Profilschleifmaschine
- KEKEISEN WBF 2500/15 Bohrwerk (4 Achsen)
- Burckhardt und Weber MC120 Bearbeitungszentrum (4 Achsen)
- Scharmann Alpha 1000S Bearbeitungszentrum (4 Achsen)
- STARRAG ZT-800/130 Horizontales Präzisionsbearbeitungszentrum (5 Achsen)
- CINCINNATI Milacron Magnum 800 H (2 Maschinen)
- Toshiba BMC 800 Bearbeitungszentrum
- Toyota FH 80 Bearbeitungszentrum
- ZEISS Prismo Koordinatenmessgerät
Bauteile

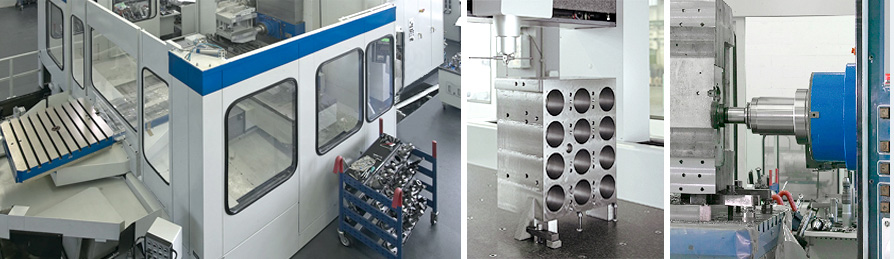

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Fräsen (Präzisions-Bearbeitung im µ-Bereich, HSC)Zerspanung | µ-Bereich (engste Toleranzen) | – | – | Einzelteile/Unikate – Kleinserien | Modellguss, Aluminium, exotische Legierungen, Stähle, Edelmetalle |
| BohrenZerspanung | – | – | – | – | – |
| Lehrenbohren (Präzisions-Bohr- und Fräsarbeiten bis in den µm-Bereich)Zerspanung | µm-Bereich | – | – | – | – |
| FlachschleifenZerspanung | – | – | – | – | – |
| Rapid ManufacturingAdditiv | – | – | – | – | – |
| BaugruppenfertigungMontage | – | – | – | – | – |
| Vorrichtungsbau (Spannvorrichtungen)Montage | – | – | – | – | – |
| CAD/CAM ProgrammierungEngineering | – | – | – | – | – |
| Technische Dokumentation / Qualitätssicherung (Prüf- und Messtechnik)Prüfung | – | – | – | – | – |
14 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Lehrenbohrwerk (4 Achsen) | DIXI 350 CNC | – | X=1000, Y=1000, Z=1000 mm | – | Kornwestheim (klimatisiert 20°C +/-0,5°C) |
| CNC-Lehrenbohrwerk (4 Achsen) | DIXI 350 TCA | – | X=1000, Y=1000, Z=1000 mm | – | Kornwestheim (klimatisiert) |
| CNC-Lehrenbohrwerk (4 Achsen) | DIXI 350 TPA/1 | – | X=1000, Y=880, Z=1000 mm | – | Kornwestheim (klimatisiert) |
| CNC-Lehrenbohrwerk (4 Achsen) | DIXI 410 TPA | – | X=1400, Y=1200, Z=1200 mm | – | Kornwestheim (klimatisiert) |
| Profilschleifmaschine (Flachschleifen) | ELB Smartline BD 15ZRTXC | – | Schleiflänge X=1500, Y=600, Z=610 mm | – | Kornwestheim (klimatisiert) |
| Messmaschine (Koordinatenmessgerät) | ZEISS Prismo | – | Messwege 1200 x 1800 x 1005 | – | Kornwestheim (klimatisiert) |
| Bohrwerk (4 Achsen, 130 Werkzeuge, 2 Paletten) | KEKEISEN WBF 2500/15 | – | X=2500, Y=1600, Z=1500, W=500 mm | – | Kornwestheim |
| Bearbeitungszentrum (4 Achsen, 230 Werkzeuge, 2 Paletten) | Burckhardt und Weber MC120 | – | X=2000, Y=1600, Z=1250 mm | – | Kornwestheim |
| Bearbeitungszentrum (4 Achsen, 80 Werkzeuge, 2 Paletten) | Scharmann Alpha 1000S | – | X=1600, Y=1250, Z=1600 mm | – | Kornwestheim |
| Horizontales Präzisionsbearbeitungszentrum (5 Achsen, 200 Werkzeuge, 5 Seitenbearbeitung, 6 | STARRAG ZT-800/130 | – | X=1600, Y=1200, Z=1200 mm | – | Kornwestheim |
| Bearbeitungszentrum (4 Achsen, 135 Werkzeuge, 7 Paletten) | CINCINNATI Milacron Magnum 800 H | 1 | X=1300, Y=1100, Z=1125 mm | – | Kornwestheim |
| Bearbeitungszentrum (4 Achsen, 135 Werkzeuge, 6 Paletten) | CINCINNATI Milacron Magnum 800 H | 1 | X=1300, Y=1100, Z=1125 mm | – | Kornwestheim |
| Bearbeitungszentrum (8 Paletten 800 x 800) | Toshiba BMC 800 | – | X=1600, Y=1250, Z=1200 mm | – | Kornwestheim |
| Bearbeitungszentrum (12 Paletten 800 x 800) | Toyota FH 80 | – | X=1350, Y=1150, Z=1150 mm | – | Kornwestheim |
Zusatzleistungen
Qualität
Die Qualitätssicherung umfasst Prüfung und Messtechnik mit einem ZEISS-Prismo-Koordinatenmessgerät (Messwege 1200 x 1800 x 1005 mm) sowie Prüf- und Messberichte. Die Fertigung erfolgt teilweise in klimatisierten Arbeitsräumen bei konstant 20 °C ± 0,5 °C.
| Nachweis | Kornwestheim |
|---|---|
| Qualitätsmanagement / Messtechnik |
