Herstellung von Erdraketen (Bodenverdrängungsraketen) und Zubehör für die grabenlose Rohr- und Kabelverlegung
DBF Metallverarbeitung GmbH
32602 VlothoNeu auf Amplifa

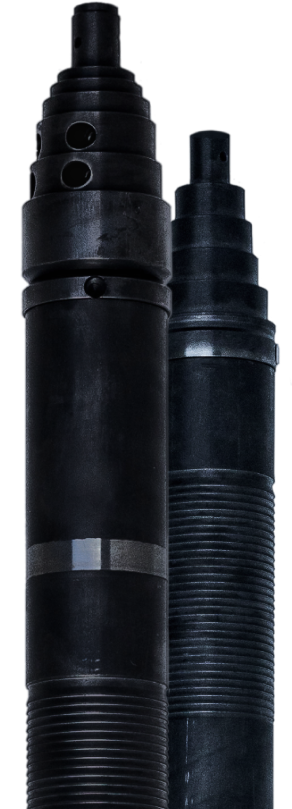

GEO Erdrakete – powered by DBF Metallverarbeitung GmbH
DBF Metallverarbeitung GmbH fertigt unter der Marke GEO Erdrakete zylindrische Drucklufthammer (Bodenverdrängungsraketen) für die grabenlose Verlegung und Sanierung von Rohren, Kabeln und Versorgungsleitungen. Sämtliche Produkte werden im eigenen Werk in Vlotho hergestellt und nach dem Motto 'schnell, durchschlagend, kraftvoll' auf verschiedene Bodentypen ausgerichtet. Das Portfolio umfasst die Varianten 'Die Starre', 'Die Bewegliche' und 'Die Leichte' in Durchmessern von 48 bis 130 mm sowie die GEO DRILL Bohranlage, die GEO COREMIX Mischpumpe und den GEO Öler. Jede Erdrakete wird nach der Fertigung von Hand geprüft und erst nach Freigabe durch die Qualitätssicherung ausgeliefert. Die Gehäuse werden gehärtet und veredelt, PTFE-Dichtungen sorgen für geringen Luftverbrauch. Herstellerstandort ist Salzuflener Straße 93, 32602 Vlotho, Deutschland.
- Standort
- Vlotho
- Verfahren
- Herstellung von Erdraketen (zylindrische Drucklufthammer) in Eigenfertigung, Handmontage und, Metallverarbeitung (Firmenzweck DBF Metallverarbeitung GmbH), Grabenlose Verlegung und Sanierung von Rohren, Kabeln und Versorgungsleitungen im, Bodenverdrängung mit Erdraketen (Verdrängungsprinzip, Einziehen von Ver- und Entsorgungsleitungen, Horizontales Bohren / HDD-Pilotbohrung und Aufweitbohrung mit GEO DRILL Bohranlage (max. Bohrlänge, Handprüfung/Qualitätssicherung jeder Rakete nach Fertigstellung, Beratung zu grabenloser Rohr-/Kabelverlegung
- Werkstoffe
- PTFE, Stahl (gehärtetes, veredeltes Gehäuse), Öl (Hydrauliköl/Schmieröl für Öler), PTFE-Dichtungen
- Branchen
- Grabenlose Verlegung und Sanierung von Rohren, Kabeln und Versorgungsleitungen, Rohrvortrieb/Bodenverdrängungsverfahren
- 01
Konstruktion und Weiterentwicklung
- 02
Metallverarbeitung / Zerspanung
- 03
Härten und Veredeln der Gehäuse
- 04
Montage von Hand
- 05
Handprüfung und Qualitätssicherung
- 06
Versand
Werkstoffe und Verfahren
Stahl (gehärtetes, veredeltes Gehäuse)
Härtung und Veredelung der Gehäuse sorgen für eine lange Lebensdauer der Erdraketen.
PTFE-Dichtungen
Hochwertige PTFE-Dichtungen bewirken einen geringen Luftverbrauch der Druckluftraketen.
Unser Standort
Vlotho
DEWerk und Unternehmenssitz – Herstellung der Erdraketen
- Werkstoffe
- Stahl, PTFE
- Erdraketen-Produktlinie (21 Varianten)
- GEO DRILL Bohranlage
- GEO COREMIX Mischpumpe
- GEO Öler
Produkte
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Herstellung von Erdraketen (zylindrische Drucklufthammer) in Eigenfertigung, Handmontage undMontage | – | – | – | – | Stahl (gehärtetes, veredeltes Gehäuse - ableitbar), PTFE-Dichtungen |
| Metallverarbeitung (Firmenzweck DBF Metallverarbeitung GmbH)Zerspanung | – | – | – | – | – |
| Grabenlose Verlegung und Sanierung von Rohren, Kabeln und Versorgungsleitungen imEngineering | – | – | – | – | Rohre, Kabel |
| Bodenverdrängung mit Erdraketen (Verdrängungsprinzip, Einziehen von Ver- und EntsorgungsleitungenEngineering | – | Erdröhrenlänge nicht genannt × Raketendurchmesser φ 48-130 mm | 10 kg (Raketengewicht) – 112 kg (Raketengewicht) | – | – |
| Horizontales Bohren / HDD-Pilotbohrung und Aufweitbohrung mit GEO DRILL Bohranlage (max. BohrlängeEngineering | – | 50 m / 100 m Bohrlänge × 250 mm Aufweitdurchmesser | – | – | – |
7 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

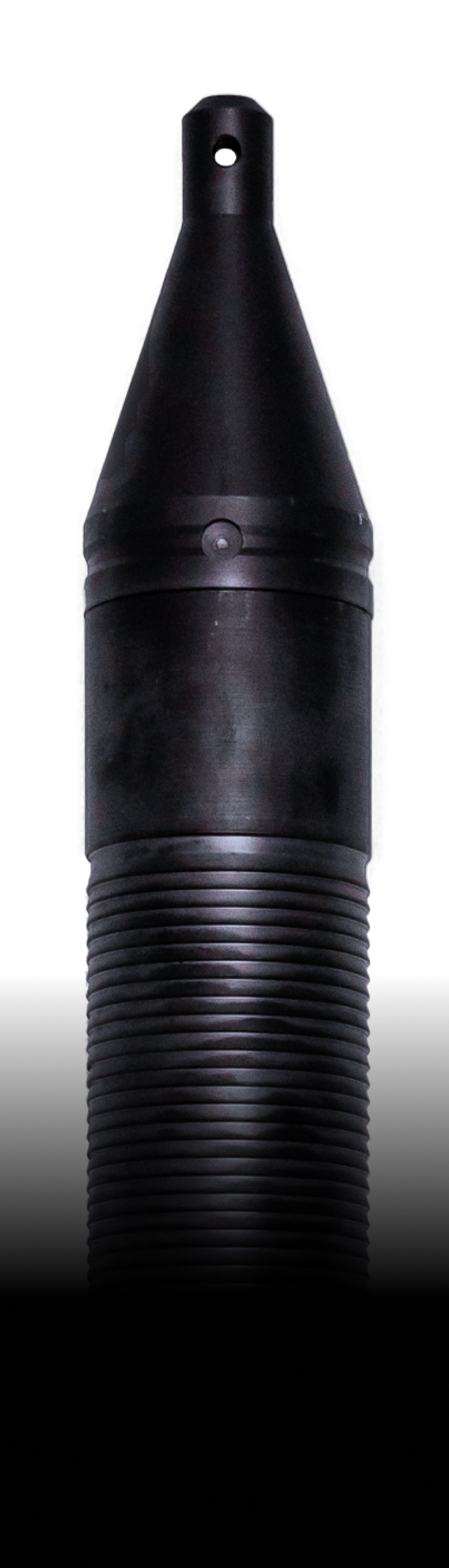

| Erdrakete - Drucklufthammer (Bodenverdrängungsrakete) | GEO Erdrakete / DBF Metallverarbeitung GmbH 'Die Starre' von Geo - Ø 48 Lang/Kurz bis Ø 130 | 11 Variant | Durchmesser Ø 48-130 mm, Länge 840-1400 mm, Luftverbrauch 0,40-2,80 m3/min, Schlagzahl 370-450/min | – | Vlotho |

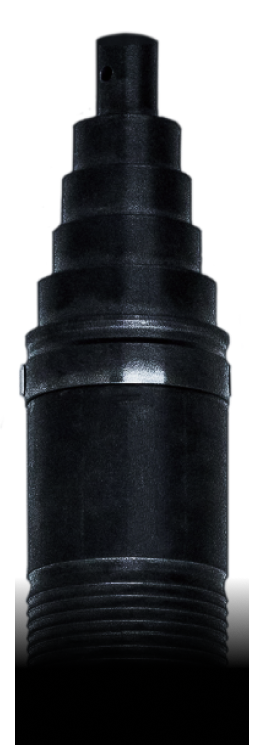

| Erdrakete - Drucklufthammer (Bodenverdrängungsrakete) | GEO Erdrakete / DBF Metallverarbeitung GmbH 'Die Bewegliche' von Geo - φ 48 Kurz bis φ 130 | 10 Variant | Durchmesser φ 48-130 mm, Länge 1000-1640 mm, Luftverbrauch 0,40-2,80 m3/min, Schlagzahl 370-450/min | – | Vlotho |

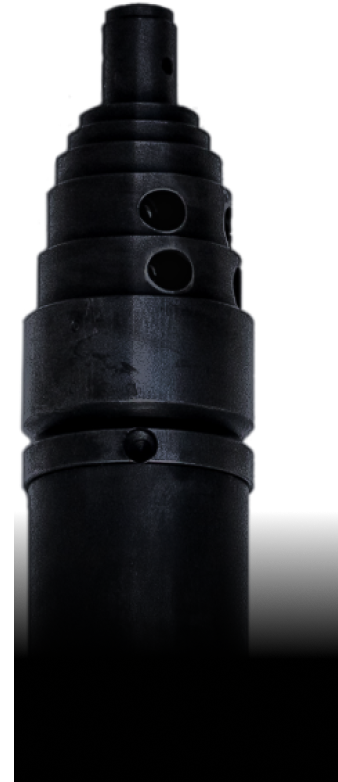

| Erdrakete (glatte Kopfform für sandigen Boden) | GEO Erdrakete / DBF Metallverarbeitung GmbH 'Die Leichte' von Geo | – | – | – | Vlotho |
| Bohranlage (Horizontalspülbohranlage) | GEO Erdrakete / DBF Metallverarbeitung GmbH GEO DRILL | 1 | Bohrkraft 3800 kg, Einzugskraft 4900 kg, Drehmoment 1800 Nm, Spindel 0-110 U/min, Bohrgestänge 930 | – | Vlotho |
| Hochdruckpumpe | Honda GX 270T2 (Motor) | 1 | max. 3600 U/min, max. Leistung 6,3 kW, Hubraum 270 cm3, Gewicht 46 kg | – | Vlotho |
| Mischpumpe | GEO Erdrakete / DBF Metallverarbeitung GmbH GEO COREMIX (Honda GX 160K1) | 1 | 3600 U/min, max. Leistung 3,6 kW, Hubraum 163 cm3, Gewicht 31 kg; Mischeinheit 1: 250 kg, Tank 500 | – | Vlotho |

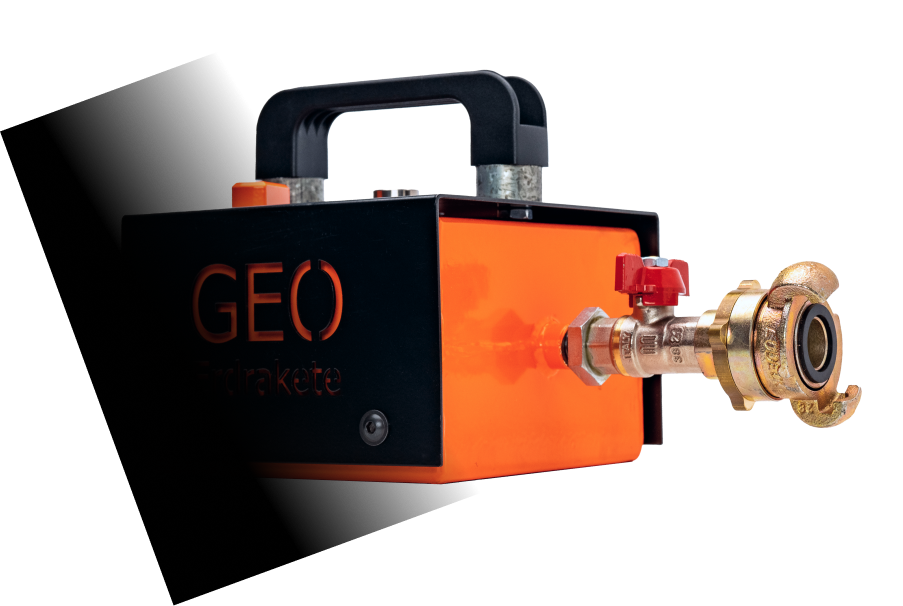

| Öler (Öldosierungseinheit für Erdraketen) | GEO Erdrakete / DBF Metallverarbeitung GmbH GEO Öler 1,3 Liter | 1 | Öldosis 0,15-2,45 g/cbm, Luftstrom 25-140 L/Sek., Gewicht 46 kg, für 48er/55er Erdraketen | – | Vlotho |
