Fertigung hochpräziser kundenspezifischer Optiken – von Prototypen bis Serien, inklusive Messdiensten und Objektivmontage
DD-Optik GmbH
Kirchdorf im Wald · DeutschlandNeu auf Amplifa
Über DD-Optik
Die DD-Optik GmbH fertigt seit 1990 hochpräzise, kundenspezifische optische Komponenten am Standort Kirchdorf im Wald. Das Portfolio umfasst Plansubstrate, sphärische Linsen, Laseroptiken, Micro-Linsen für die Medizintechnik, strahlungsresistente Optiken für Weltraum- und Reaktoranwendungen, Achromate, gefasste Objektive sowie Sonderformen wie D-Cut- und Streifenlinsen. Gefertigt wird von Prototypen bis zur Großserie auf modernen CNC-Optikmaschinen in Kombination mit konventioneller Fertigung. Bearbeitet werden alle optischen Gläser sowie Quarz, Silizium, Germanium, Magnesiumfluorid und Calciumfluorid; Elemente mit Durchmessern von 3,0 bis 250 mm werden mit Mittendickentoleranzen ab ±0,005 mm, Oberflächenqualitäten bis Lambda/50 PV und Mikrorauheiten unter 2 Å (Superpolitur) hergestellt. Ergänzend bietet das Unternehmen mess- und prozesstechnische Dienstleistungen wie Radien-, Passe- und Mikrorauheitsmessung, MRF-Korrektur, Abzentrieren, Randlackieren und das Abkochen von Beschichtungen an. Beschichtungen erfolgen in Kooperation mit DDO-Coating; die Montage von Objektiven wird auch als OEM-Service angeboten. Abnehmer stammen aus Laser- und Laserschneidtechnik, Medizintechnik, Messtechnik, Foto- und Belichtungsoptik sowie Raumfahrt und Kern- und Fusionstechnik.
- Standort
- Kirchdorf im Wald
- Verfahren

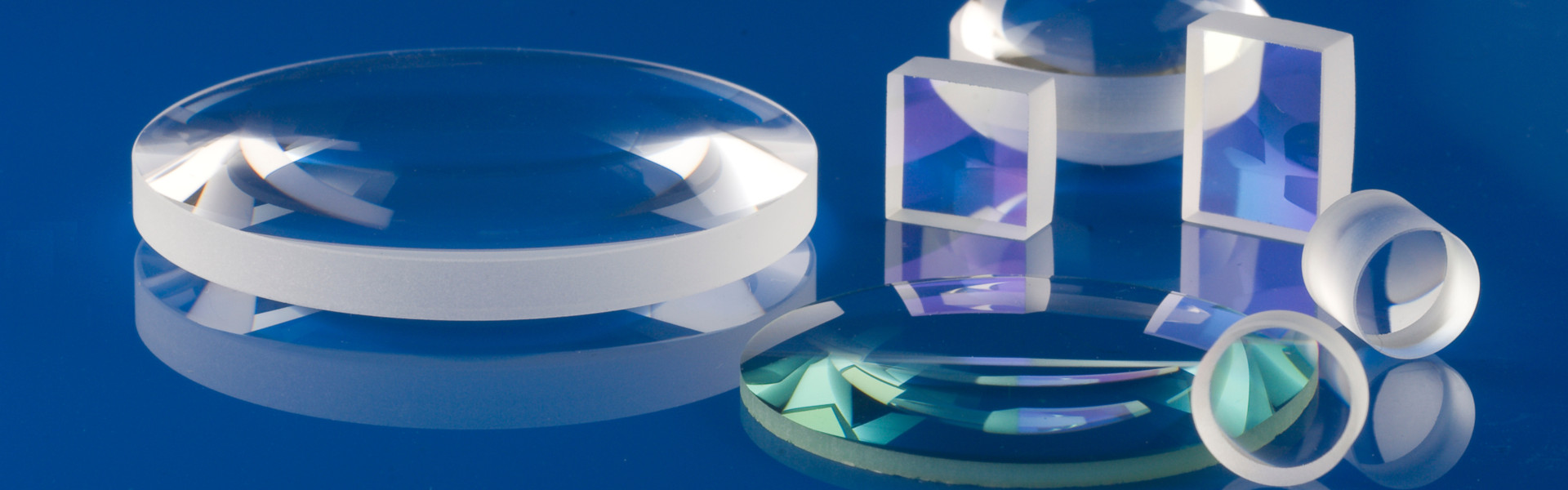

- Plansubstrate fertigen, Sphärische Optik (Linsen), Laseroptik fertigen, Micro-Linsen Medizintechnik, Strahlungsresistente Optik fertigen, Achromate (Verbundlinsen Doublett/Triplett) fertigen, Objektive fassen / Montage von Objektiven und gefassten Optiken, Sonderformen (Doppel D-Cut-Linsen, Streifenlinsen, Lochlinsen, Fenster)
- Werkstoffe
- Optische Gläser, Quarz, Silizium, Germanium, Magnesiumfluorid, Calciumfluorid, CNC-Optikbearbeitung, MRF Finish-Politur
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1990
- Branchen
- Laser- und Laserschneidtechnik, Medizintechnik, Foto-/Belichtungsoptik, Messtechnik, Raumfahrt/Kommunikationssatelliten, Forschungsreaktoren/Kern- und Fusionstechnik
- 01
Fertigung der Optiken (CNC und konventionell)
- 02
Superpolitur / MRF-Korrektur
- 03
Verkitten von Achromaten
- 04
Randlackieren
- 05
Beschichtung (in Kooperation mit DDO-Coating)
- 06
Montage von Objektiven und gefassten Optiken
- 07
Messtechnische Prüfung (Radien, Passe, Mikrorauheit, Geometrie)
Werkstoffe und Verfahren
Optische Gläser
Standardwerkstoff für Linsen, Plansubstrate, Achromate und Sonderformen in allen Abmessungen bis Ø 250 mm.
Quarz
Werkstoff für UV-Optiken, u. a. für Belichtungs- und Messanwendungen.
Silizium
Werkstoff für Infrarot-Optiken, z. B. in Laserschneidanwendungen.
Germanium
Werkstoff für Infrarot-Optiken mit hohem Transmissionsgrad im IR-Bereich.
Magnesiumfluorid
Werkstoff für UV-Optiken, u. a. für Weltraumanwendungen.
Calciumfluorid
Werkstoff für UV-Optiken mit hoher Transmission im ultravioletten Spektralbereich.
CNC-Optikbearbeitung
Moderne CNC-Optikmaschinen kombinieren Präzision mit konventioneller Fertigungstechnik.
MRF Finish-Politur
Lokale Korrektur der Passe von Kundensubstraten für höchste Flächenqualität.
Verkitten (NOA61/Araldit)
Verbinden von Linsen zu Achromaten (Doublett/Triplett) mit UV- oder wärmeaushärtenden Kitt.
Standort
Kirchdorf im Wald
DEHauptsitz und Fertigung
- Stückgewicht / Größe
- Ø 3,0 mm bis Ø 250 mm
- Losgröße
- Prototypen bis Serienfertigung
- Werkstoffe
- Optische Gläser, Quarz, Silizium, Germanium, Magnesiumfluorid, Calciumfluorid
- CNC-Optikmaschinen
- Zygo Interferometer
- Renishaw Interferometer
- SSI-Stitching Interferometer (Zygo)
- Weißlichtinterferometer Zygo NewView 9000
- Messprojektor Keyence

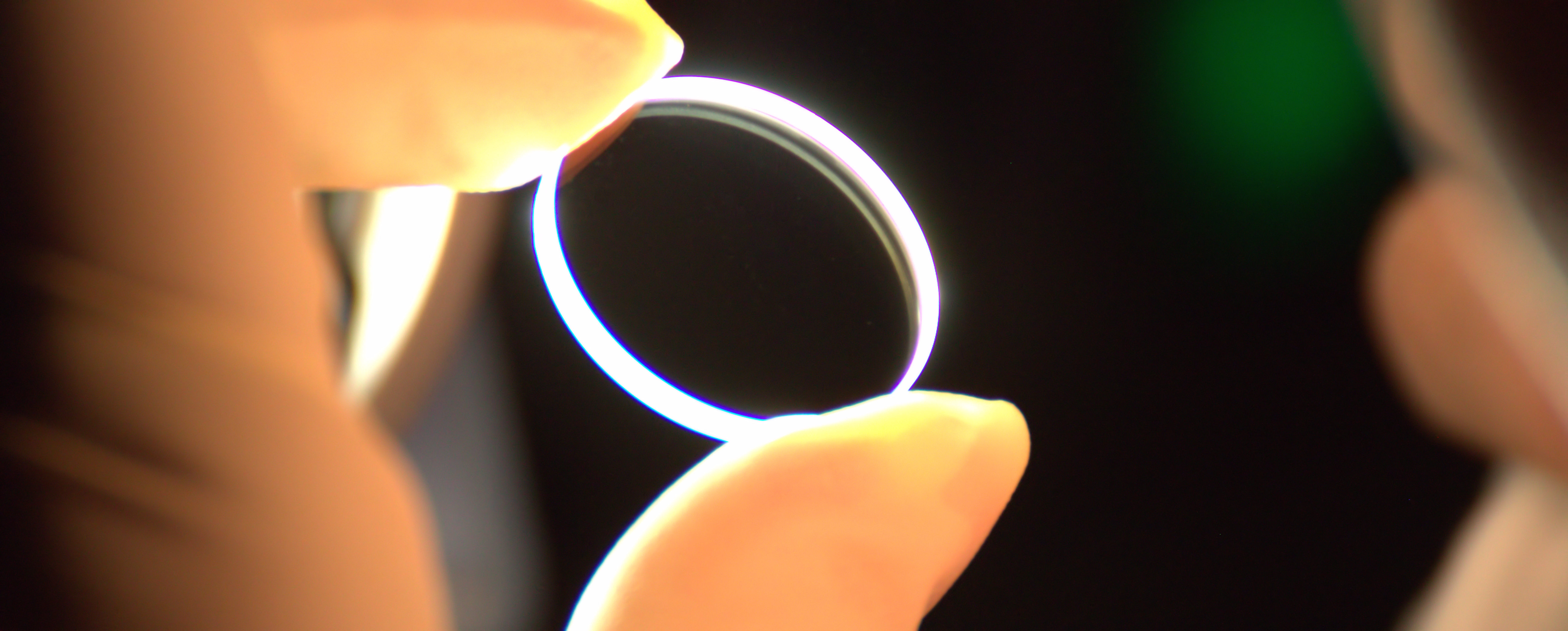

Optische Komponenten
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Plansubstrate fertigenOptikfertigung | – | Ø 250 mm | – | Prototypen – Serienfertigung | optische Gläser, Quarz, Silizium, Germanium, Magnesiumfluorid, Calciumfluorid |
| Sphärische Optik (Linsen)Optikfertigung | Mittendickentoleranz ab ±0,005 mm · < 4 Å | Ø 250 mm | – | – | optische Gläser |
| Laseroptik fertigenOptikfertigung | < 4 Å | Ø 250 mm | – | – | optische Gläser |
| Micro-Linsen MedizintechnikOptikfertigung | – | Ø 3,0 mm (min) | – | – | optische Gläser |
| Strahlungsresistente Optik fertigenOptikfertigung | – | Ø 250 mm | – | – | spezielle Materialien |
| Achromate (Verbundlinsen Doublett/Triplett) fertigenFügen | – | – | – | – | optische Gläser, NOA61 UV-Kitt, Araldit |
| Objektive fassen / Montage von Objektiven und gefassten OptikenMontage | – | – | – | – | – |
| Sonderformen (Doppel D-Cut-Linsen, Streifenlinsen, Lochlinsen, Fenster)Optikfertigung | – | Ø 250 mm | – | – | optische Gläser, Quarz, Silizium, Germanium, Magnesiumfluorid, Calciumfluorid |
| Infrarot-Optiken fertigenOptikfertigung | – | Ø 250 mm | – | – | Silizium, Germanium |
| UV-Optiken fertigenOptikfertigung | – | Ø 250 mm | – | – | Quarz, Calcium-Fluorid, Magnesium-Fluorid |
| SuperpoliturOberfläche | < 2 Å | – | – | – | optische Gläser |
| Abpolieren von KundensubstratenOberfläche | – | – | – | – | optische Gläser |
| MRF Korrektur (MRF Finish-Politur)Oberfläche | – | – | – | – | optische Gläser |
| Abzentrieren von LinsenOptikfertigung | – | – | – | – | optische Gläser |
| Randlackieren von LinsenOberfläche | – | – | – | – | – |
| Abkochen von BeschichtungenOberfläche | – | – | – | – | – |
| Beschichtung von Linsen (in Kooperation mit DDO-Coating)Oberfläche | – | – | – | – | optische Gläser |
| Radienmessung mittels LaserinterferometriePrüfung | ±3 µm (bis r=±500 mm), ±1% (ab r=±500 mm) | r = ±1500 mm | – | – | – |
| Passemessung (SSI-Stitching Interferometer)Prüfung | – | – | – | – | – |
| Bestimmung der Mikrorauheit (Weißlichtinterferometrie)Prüfung | – | – | – | – | – |
| Messung geometrischer Parameter (Mittendicke, Durchmesser, Freiformgeometrien)Prüfung | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| CNC-Optikmaschine | – | – | – | – | Kirchdorf im Wald |
| Zygo Interferometer | Zygo | – | Radienmessung bis r=±1500 mm | – | Kirchdorf im Wald |
| Renishaw Interferometer | Renishaw | – | – | – | Kirchdorf im Wald |
| SSI-Stitching Interferometer | Zygo | – | – | – | Kirchdorf im Wald |
| Weißlichtinterferometer | Zygo NewView 9000 | – | – | – | Kirchdorf im Wald |
| Messprojektor | Keyence | – | – | – | Kirchdorf im Wald |
Zusatzleistungen
Referenzkunden
Qualität und Messdienstleistungen
Die Fertigung wird durch ein zertifiziertes Qualitätsmanagementsystem nach ISO 9001:2015 begleitet. Radien, Passe, Mikrorauheit und geometrische Parameter werden auf Zygo- und Renishaw-Interferometern, einem Weißlichtinterferometer Zygo NewView 9000 sowie einem Keyence-Messprojektor gemessen; Messwerte werden als DAT- und PDF-Datei bereitgestellt.
| Nachweis | Kirchdorf im Wald |
|---|---|
| ISO 9001 |
Historie
- 1990
Übernahme als Partner für hochwertige Optiken – hochwertige Optiken seit 1990.
