Entwicklung und Fertigung vollelektrischer CNC-Rohrbiegemaschinen und integrierter Fertigungslösungen vom Rohr bis zum einbaufertigen Bauteil
DenglerLang GmbH
Witten · LorschNeu auf Amplifa
Über DenglerLang Tube Tec
Die DenglerLang GmbH mit der Marke Lang Tube Tec entwickelt und fertigt in Witten vollelektrische CNC-gesteuerte Rohrbiegemaschinen für komplexe Rohrgeometrien. Das Unternehmen baut Maschinen für Dornbiegen, dornloses Biegen sowie Rechts-Links-Biegeautomaten für Rund- und Rechteckrohre mit Durchmessern von 6 bis 165 mm und realisiert Biegeradien kleiner 0,8 x D, Wandstärkenverjüngungen unter 20 Prozent und Ovalität unter 1 Prozent. Ergänzend zu Einzelmaschinen liefert das Unternehmen integrierte Fertigungszellen und Komplettlösungen, die Zuführung, Schweißnahtsuche, CNC-Rohrbiegen, Richten, Trennen, Entgraten, Kalibrieren und Umformen zu einem durchgängigen Materialfluss verbinden. Vorgelagerte Engineering-Dienstleistungen umfassen Projektierung, Layouterstellung, Robotersimulation, 3D-Biegesimulationssoftware sowie Zykluszeitberechnung. Das Serviceportfolio reicht von Ersatzteilversorgung und Wartung über Maschinenüberholung und Steuerungsupgrades bis zur Integration in Fertigungszellen. Kunden kommen aus der Automobil- und Fahrzeugindustrie, der Luft- und Raumfahrttechnik, dem Schiff-, Chemieanlagen- und Kraftwerksbau sowie der Offshore- und Möbelindustrie.
- Standort
- Witten
- Verfahren
- CNC-Rohrbiegen (Dornbiegen, vollelektrisch), Dornbiegen, Ziehbiegen, Freiformbiegen, Dornloses Biegen, Schweißnahtsuche (integriert in Fertigungsanlage), Richten, Trennen und Entgraten
- Werkstoffe
- Rundrohre, Rechteckrohre, Vollelektrischer Antrieb
- Zertifikate
- ISO 9001:2015, ISO 9001
- Gegründet
- 1930
- Branchen
- Automobil- und Fahrzeugindustrie, Luft- und Raumfahrttechnik, Schiffbau, Chemieanlagenbau, Kraftwerksbau, Offshore-Industrie
- 01
Projektierung und Layouterstellung
- 02
Robotersimulation und 3D-Biegesimulation
- 03
Maschinenbau bzw. Aufbau der Fertigungszelle
- 04
CNC-Rohrbiegen, Richten, Trennen, Entgraten, Kalibrieren, Umformen
- 05
Automatisches Handling und Ausschleusen
- 06
Inbetriebnahme, Wartung, Retrofit und Ersatzteilversorgung
Verfahren und Werkstoffe
Rundrohre
Standardwerkstoff für Dornbiegen, Ziehbiegen und Freiformbiegen in den Baureihen SMALL bis STRONG.
Rechteckrohre
Werden auf den CNC-gesteuerten Biegemaschinen mit unterschiedlichen Radien und Biegerichtungen in einer Aufspannung verarbeitet.
Vollelektrischer Antrieb
Maschinenkonzept mit bis zu 65 Prozent geringerem Energieverbrauch gegenüber hydraulischen Anlagen.
Standorte
Witten
DEHauptsitz, Entwicklung und Maschinenbau
- Werkstoffe
- Rundrohre, Rechteckrohre
- Vollelektrische CNC-Dornbiegemaschine SMALL (20–40 x 3 mm, Radius bis 160 mm)

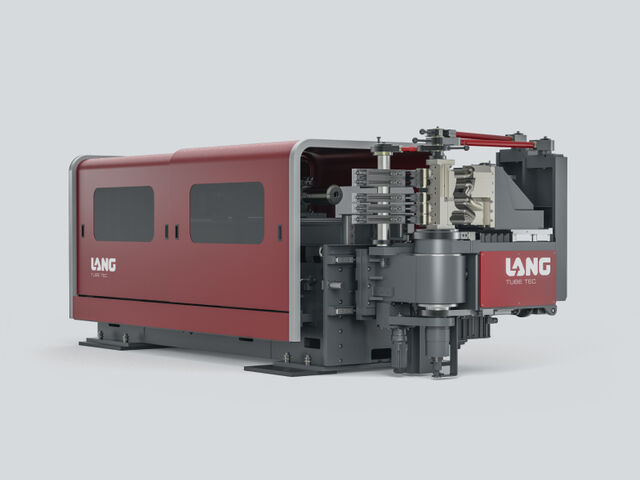

- CNC-Dornbiegemaschine MEDIUM mit Hubtisch (60–100 x 3 mm, Radius bis 320 mm)

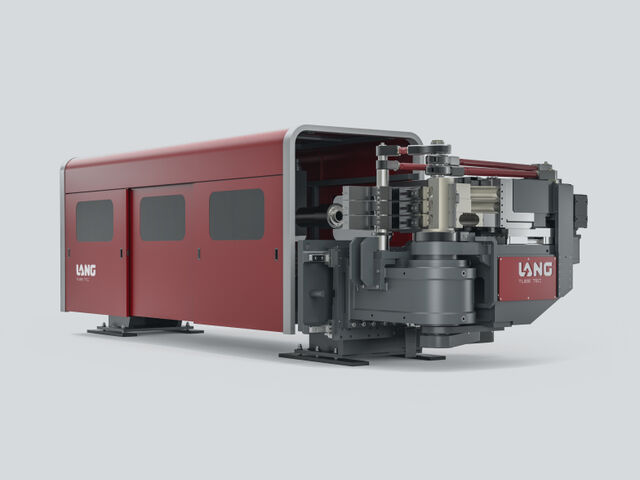

- CNC-Dornbiegemaschine STRONG (120–165 x 3,5 mm, Radius bis 500 mm)

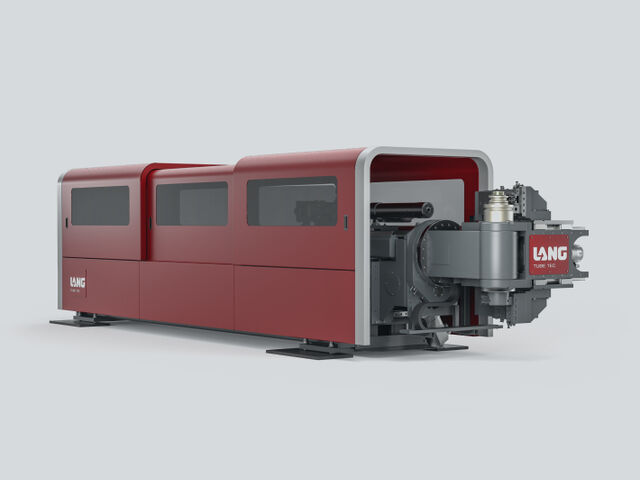

- Rechts-Links-Rohrbiegeautomat ROTATE (20–40 x 3 mm)
- Dornlose Rohrbiegemaschine VERTIKAL (40 x 2 mm, Radius bis 500 mm)
- Vollelektrischer Rohr- und Profilbiegeautomat als Fertigungszelle (6–165 mm)
Lorsch
DEStandort
Maschinen und Anlagen
Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| CNC-Rohrbiegen (Dornbiegen, vollelektrisch)Umformung | Biegeradien < 0,8 x D; Wandstärkenverjüngung < 20 % | – | – | – | Rohre (Rund- und Rechteckrohre) |
| DornbiegenUmformung | – | – | – | – | – |
| ZiehbiegenUmformung | – | – | – | – | – |
| FreiformbiegenUmformung | – | – | – | – | – |
| Dornloses BiegenUmformung | – | – | – | – | – |
| Schweißnahtsuche (integriert in Fertigungsanlage)Fügen | – | – | – | – | – |
| RichtenUmformung | – | – | – | – | – |
| Trennen und EntgratenZerspanung | – | – | – | – | – |
| KalibrierenUmformung | – | – | – | – | – |
| UmformenUmformung | – | – | – | – | – |
| Engineering / Anlagenprojektierung inkl. Robotersimulation, 3D-Layout, ZykluszeitberechnungEngineering | – | – | – | – | – |
| Maschinenüberholung / Retrofit / SteuerungsupgradeMontage | – | – | – | – | – |
6 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|

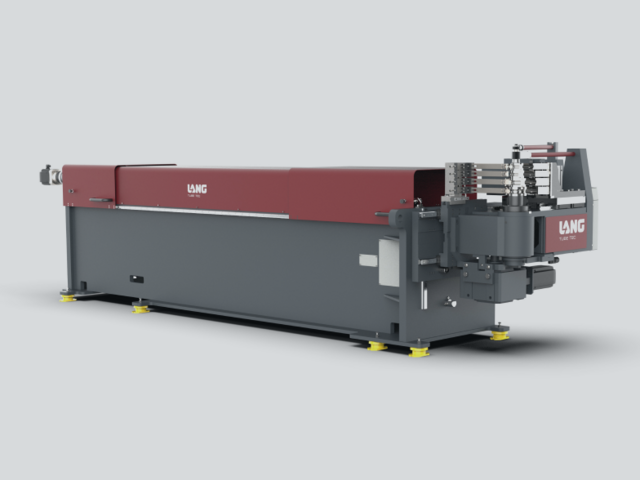

| Vollelektrische CNC-Dornbiegemaschine (Baureihe SMALL) | Lang Tube Tec SMALL | – | Rohrabmessung 20–40 x 3 mm, Biegeradius max. 160 mm | – | Witten |
| Vollelektrische CNC-Dornbiegemaschine mit Hubtisch (Baureihe MEDIUM) | Lang Tube Tec MEDIUM | – | Rohrabmessung 60–100 x 3 mm, Biegeradius bis 320 mm | – | Witten |
| Vollelektrische CNC-Dornbiegemaschine (Baureihe STRONG) | Lang Tube Tec STRONG | – | Rohrabmessung 120–165 x 3,5 mm, Biegeradius bis 500 mm | – | Witten |
| Vollelektrischer Rechts-Links-Rohrbiegeautomat (Baureihe ROTATE) | Lang Tube Tec ROTATE | – | Rohrabmessung 20–40 x 3 mm, Biegeradius bis 160 mm | – | Witten |
| Dornlose Rohrbiegemaschine (Baureihe VERTIKAL) | Lang Tube Tec VERTIKAL | – | Rohrabmessung 40 x 2 mm, Biegeradius bis 500 mm | – | Witten |

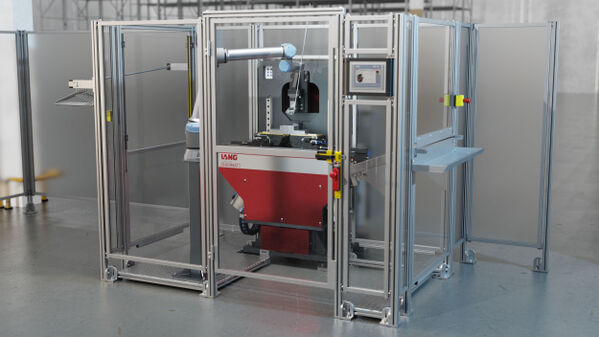

| Vollelektrischer Rohr- und Profilbiegeautomat als vollautomatisierte Fertigungszelle | DenglerLang Tube Tec | – | Rohrdurchmesser 6–165 mm | 2024 | Witten |
Zusatzleistungen
Qualität
Das Qualitätsmanagementsystem ist nach DIN EN ISO 9001:2015 durch die SWISO GmbH zertifiziert (Gültigkeit bis 24.09.2026) und wird durch kontinuierliche Prozessverbesserungen weiterentwickelt. Die Biegbarkeit von Teilen wird vorab per 3D-Biegesimulationssoftware auf Biegbarkeit und Kollision geprüft.
| Nachweis | Witten |
|---|---|
| ISO 9001 |
Historie
- 1930
Gründung der Ludwig Lang GmbH
- 1948
Erste Rohrbiegemaschine auf der Hannover Messe vorgestellt
- 1975
Präsentation der ersten CNC-gesteuerten Rohrbiegemaschine
- 1982
Aufbau des Geschäftsbereichs Dengler Rohrbiegemaschinen
- 2009
Gründung der Lang Tube Tec GmbH
- 2018
Verschmelzung mit Dengler Tube Tec GmbH zur DenglerLang Tube Tec GmbH
- 2023
Erneute ISO 9001:2015-Zertifizierung durch die SWISO GmbH
- 2025
Zusammenschluss mit Dengler Engineering GmbH zur DenglerLang GmbH
- 2026
Auftritt auf der Tube Düsseldorf mit integrierten Fertigungslösungen
