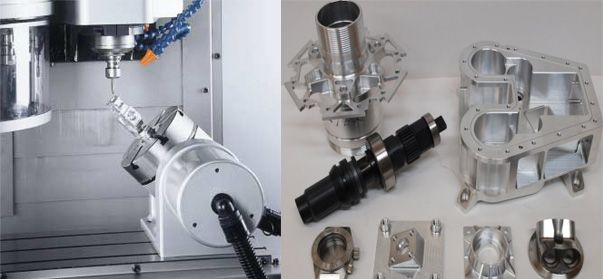

Fertigung komplexer CNC-Präzisionsteile im µ-Bereich sowie CAD-CAM-Konstruktion für Medizintechnik, Luft- und Raumfahrt und Automation.
DETEK Design & Technik Georg Kurzan GmbH
83620 GroßhöhenrainNeu auf Amplifa
Über DETEK
Die DETEK Design & Technik Georg Kurzan GmbH in Großhöhenrain fertigt komplexe Präzisionsteile CNC-gesteuert und manuell, mit einer Kernkompetenz im Highspeed- und Hochpräzisionsfräsen im Mikrometerbereich. Das Leistungsportfolio umfasst CAD-CAM-Konstruktion von Vorrichtungen, Prüflehren, Handlingseinrichtungen, Spritzgusswerkzeugen und luftfahrttechnischen Bauteilen sowie Drehteile, Frästeile, Feinbearbeitung durch Schleifen, Honen und Läppen, Schweißen (MIG, MAG, WIG), Feinlöttechnik und Senkerodieren. Verarbeitet werden Stahl, Stahlguss, Edelstahl, Aluminium, Titan, Kunststoff sowie Bauteile aus GfK und CfK. Kunden stammen aus Medizintechnik, Luft- und Raumfahrt, Automation und Feinmechanik. Das Unternehmen bietet Modell- und Musterbau sowie Vorserien- und Kleinserienfertigung; Dreh- und Frästeile sind auch in größeren Stückzahlen möglich. Projekte werden von der Planung bis zum Abschluss nach dem PMI-Standard begleitet.
- Standort
- Großhöhenrain
- Verfahren
- Highspeed Highprecision Fräsen im µ-Bereich (5-Achs-CAM), CNC und manuelle Fertigung (Drehen und Fräsen), Feinbearbeitung Schleifen-Honen-Läppen, Schweißen MIG-MAG-WIG, Feinlöttechnik, Hobeln und Stossen, Trovalisieren für Kleinteile, Senkerodieren (EDM)
- Werkstoffe
- Stahl, Stahlguss, Edelstahl, Aluminium, Titan, Kunststoff, GfK, CfK
- Zertifikate
- Koordinatenmessmaschine (DEA), Messmikroskop (1 µm Auflösung), Projektmanagement nach PMI-Standard, ISO 9001
- Branchen
- Medizintechnik, Luft- und Raumfahrt, Automation, Feinmechanik
- 01
Beratung und Planung
- 02
CAD-CAM-Konstruktion
- 03
CNC- und manuelle Fertigung
- 04
Feinbearbeitung und Fügen
- 05
Messung und Prüfung
Werkstoffe und Verfahren
Stahl
Einsatz für komplexe spanend gefertigte Präzisionsteile und Schweißkonstruktionen.
Stahlguss
Bearbeitung von Gussteilen im Rahmen der CNC- und manuellen Fertigung.
Edelstahl
Verwendung für korrosionsbeständige Präzisionsteile, u. a. der Medizintechnik.
Aluminium
Leichtbautypischer Werkstoff für Fräs- und Drehteile, u. a. der Luft- und Raumfahrt.
Titan
Hochfester Leichtbauwerkstoff für anspruchsvolle luftfahrttechnische Komponenten.
Kunststoff
Verarbeitung für feinmechanische Geräte und Bauteile nach Kundenanforderung.
GfK
Faserverbundwerkstoff für gefräste Bearbeitung von Verbundbauteilen.
CfK
Carbonfaserverbund für Bauteile mit hohen Anforderungen an Gewicht und Steifigkeit.
Standorte
Großhöhenrain
DEFertigung und Konstruktion
- Losgröße
- Einzelfertigung, Vorserie, Kleinserie
- Werkstoffe
- Stahl, Stahlguss, Edelstahl, Aluminium, Titan, Kunststoff, GfK, CfK

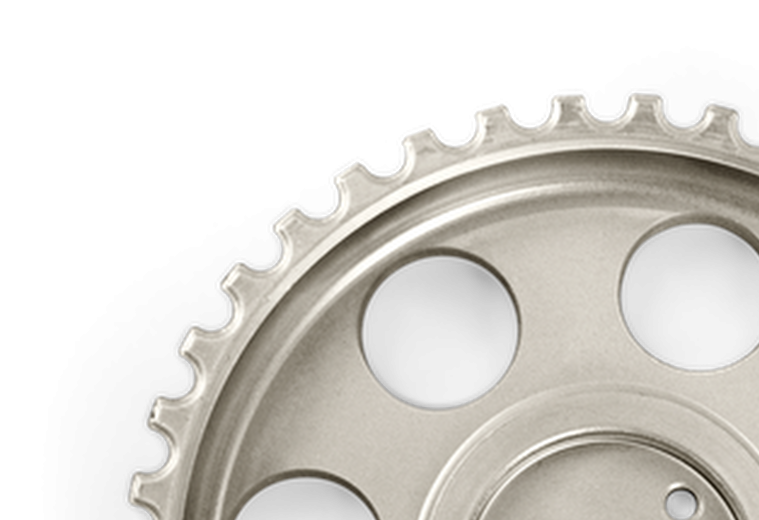

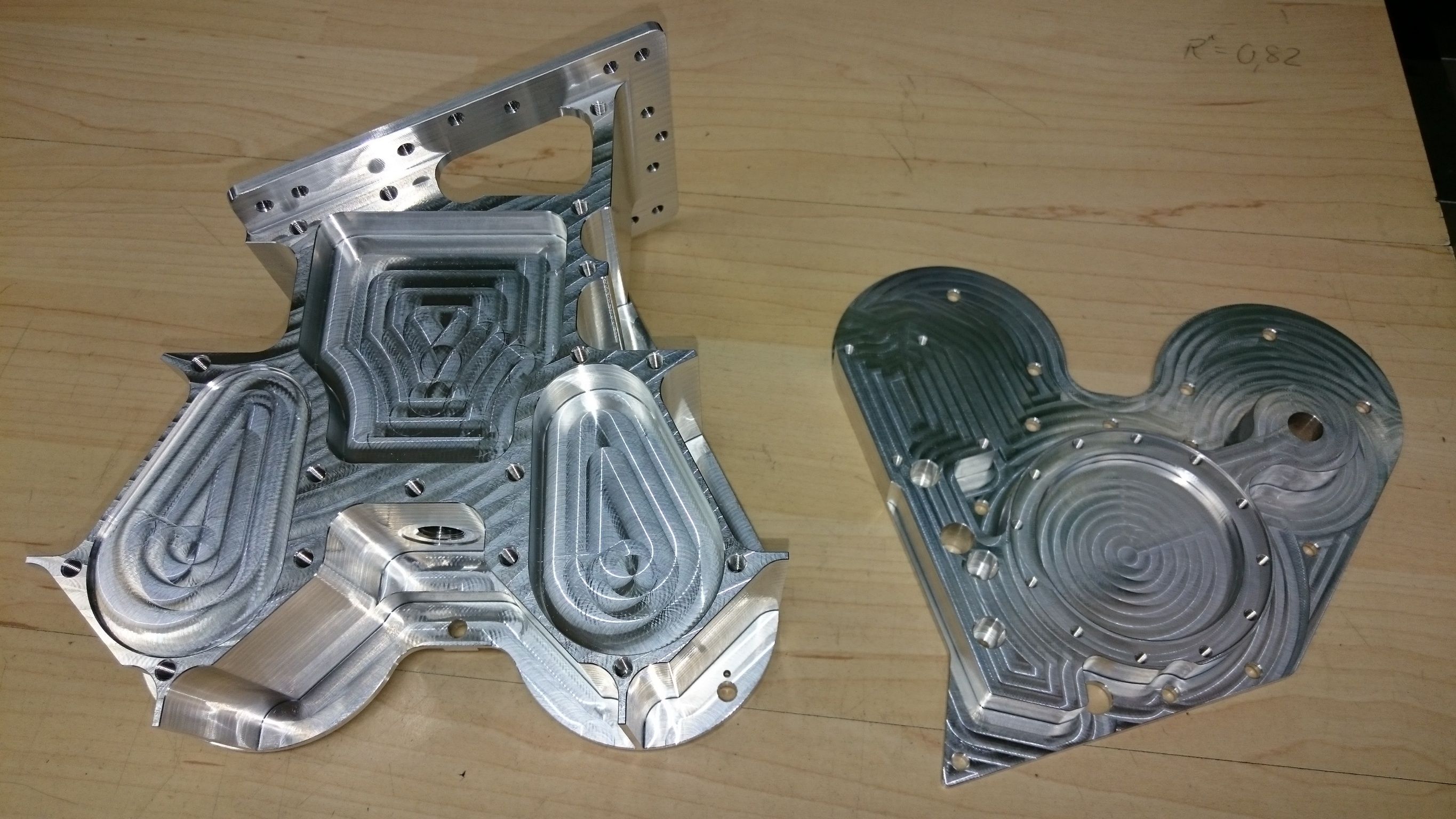

Bauteile

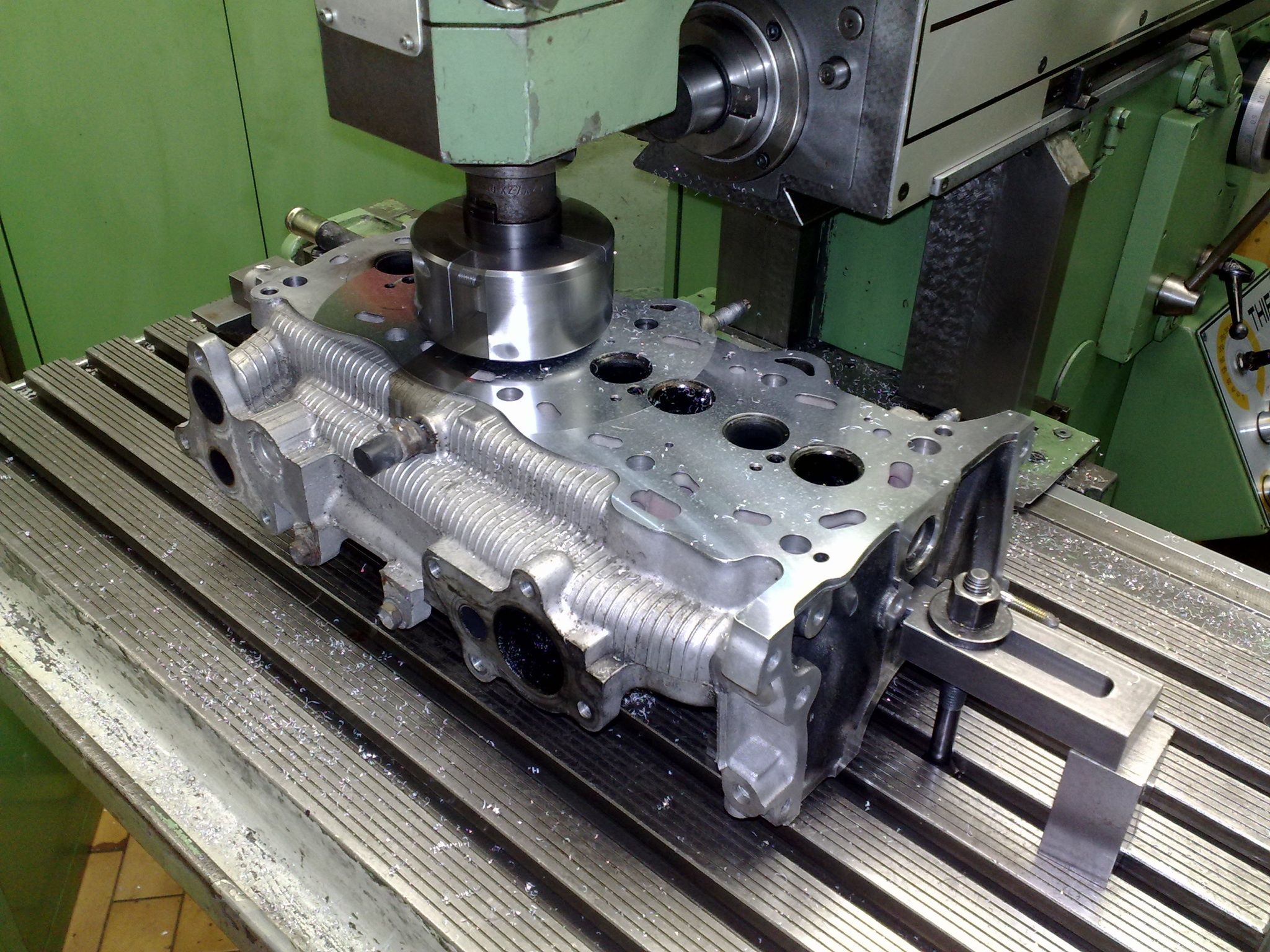

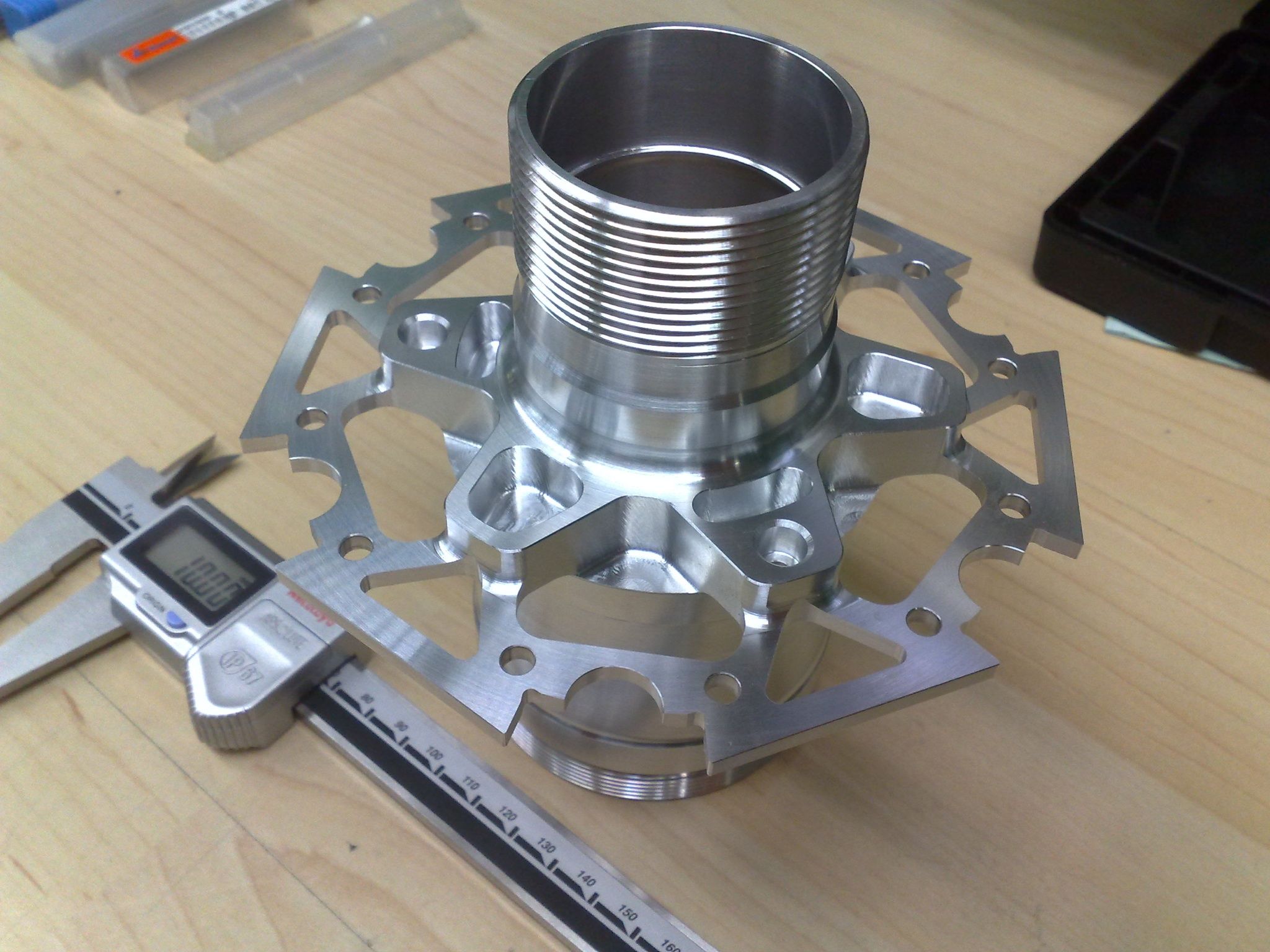

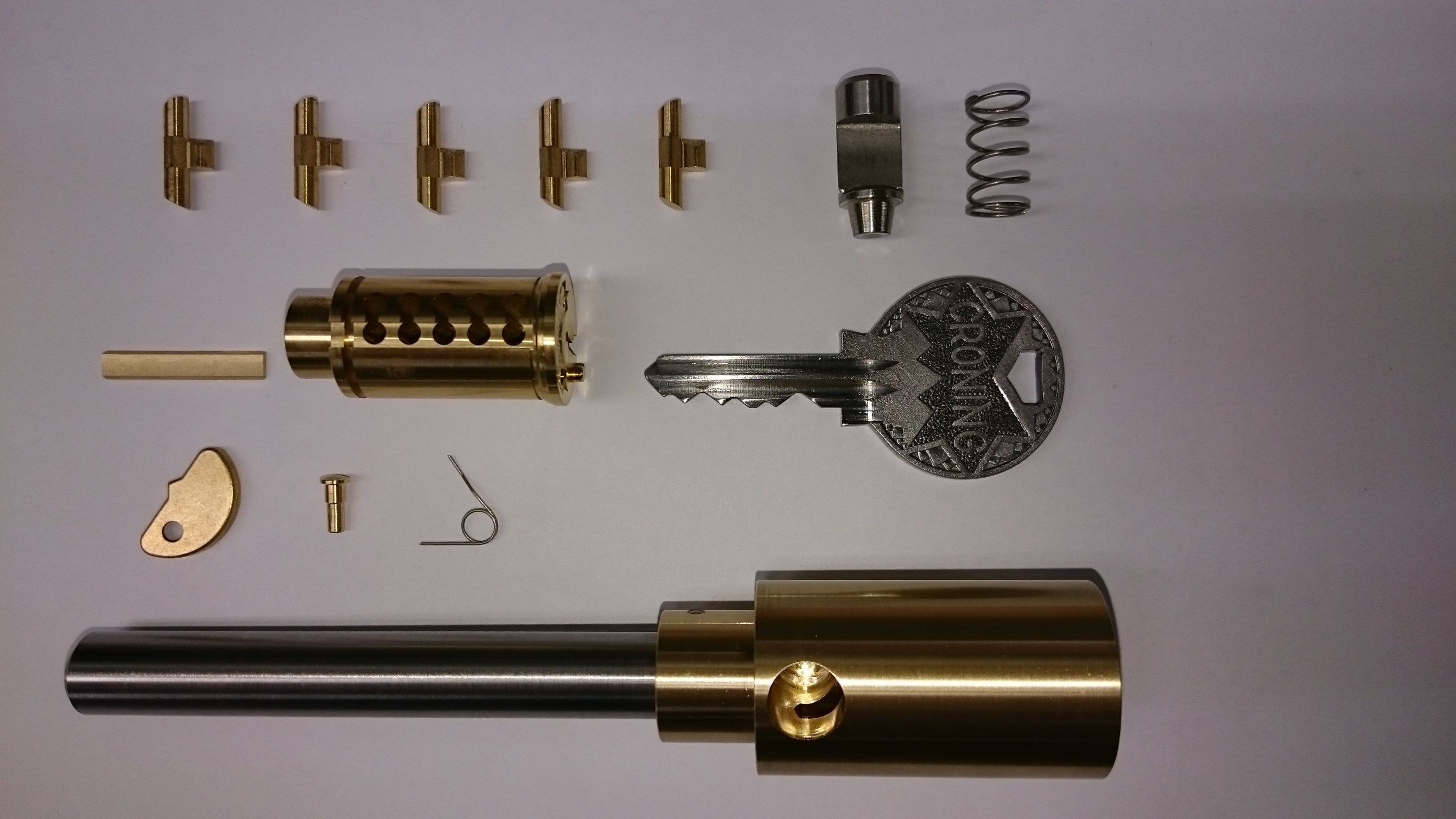

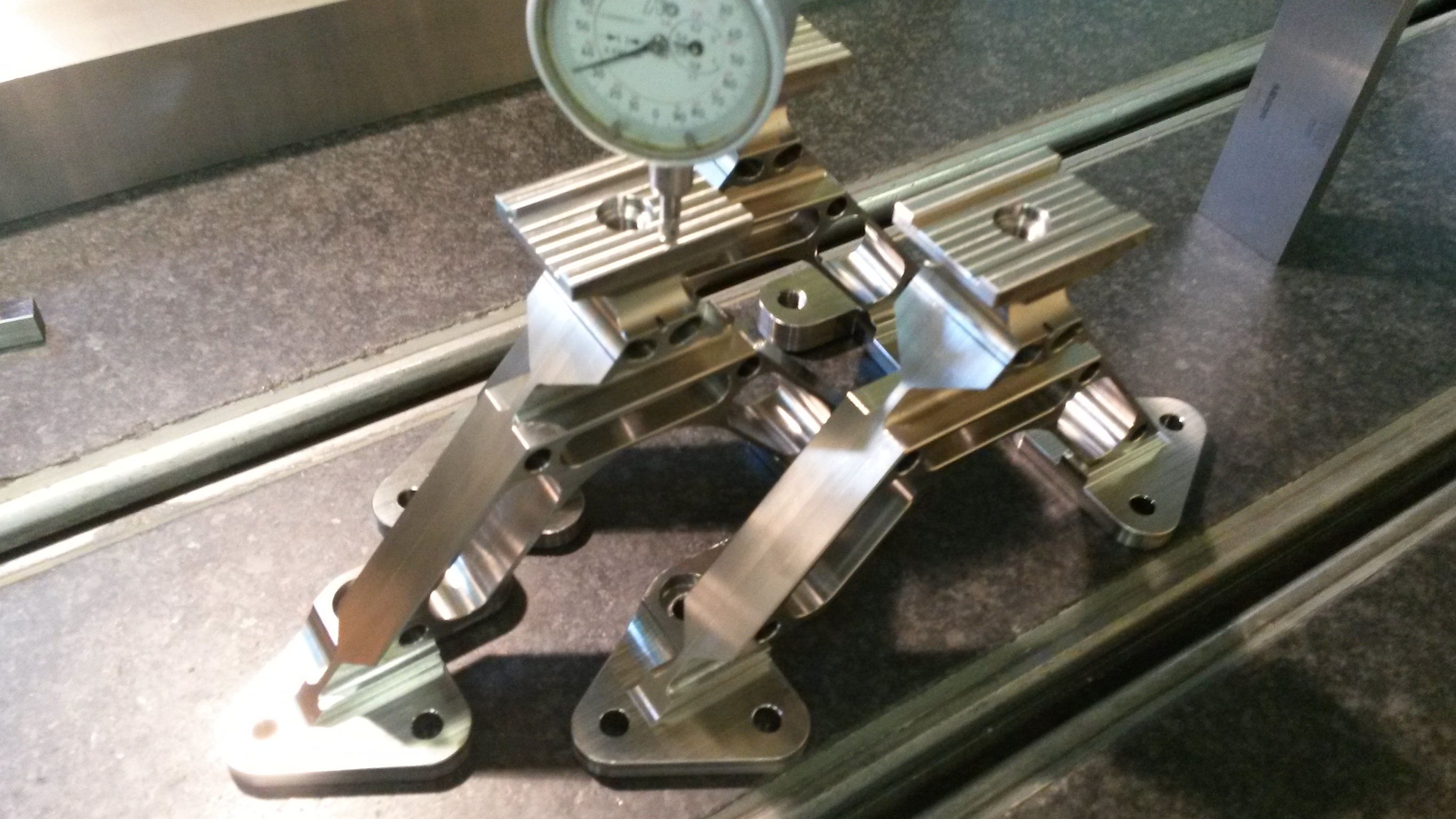

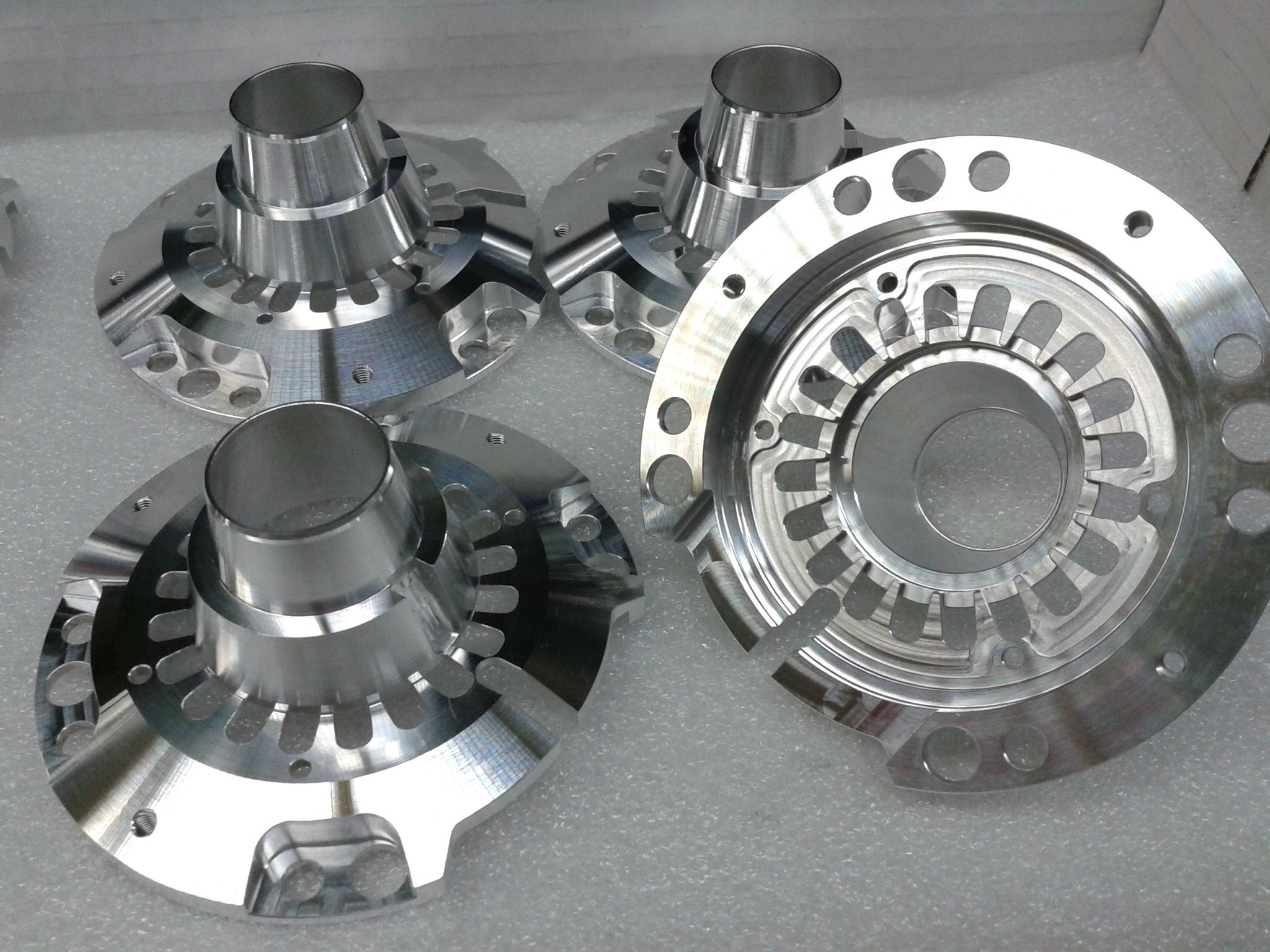

Einblicke in die Fertigung
Branchen
Verfahren & technische Grenzen
| Verfahren | Toleranz | Max. Bauteil | Gewicht | Losgröße | Werkstoffe |
|---|---|---|---|---|---|
| Highspeed Highprecision Fräsen im µ-Bereich (5-Achs-CAM)Zerspanung | – | – | – | – | Stahl, Stahlguss, Edelstahl, Aluminium, Titan, Kunststoff, GfK, CfK |
| CNC und manuelle Fertigung (Drehen und Fräsen)Zerspanung | – | – | – | – | Stahl, Stahlguss, Edelstahl, Aluminium, Titan, Kunststoff, GfK, CfK |
| Feinbearbeitung Schleifen-Honen-LäppenZerspanung | – | – | – | – | – |
| Schweißen MIG-MAG-WIGFügen | – | – | – | – | Stahl, Edelstahl, Aluminium |
| FeinlöttechnikFügen | – | – | – | – | – |
| Hobeln und StossenZerspanung | – | – | – | – | – |
| Trovalisieren für KleinteileOberfläche | – | – | – | – | – |
| Senkerodieren (EDM)Zerspanung | – | 700mm × 400mm | – | – | Stahl |
| Honen (Durchmesser 3mm – 75mm)Zerspanung | – | – | – | – | – |
| Konstruktion CAD-CAM (Vorrichtungen, Prüflehren, Handlingseinrichtungen, Entwicklungsteile)Engineering | – | – | – | – | – |
| Prüfung/Messung (DEA Messmaschine, Messmikroskop)Prüfung | 1µm (Messmikroskop-Auflösung) | – | – | – | – |
| Modell- und Musterbau / Vorserien- und KleinserienfertigungZerspanung | – | – | – | – | Stahl, Stahlguss, Edelstahl, Aluminium, Titan, Kunststoff, GfK, CfK |

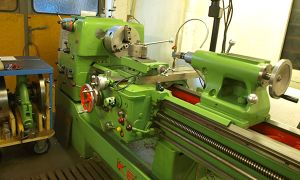

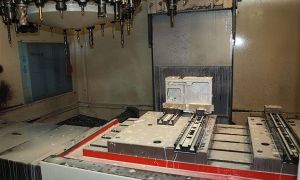

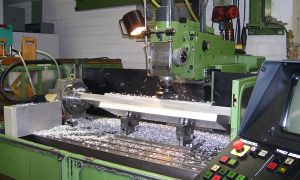

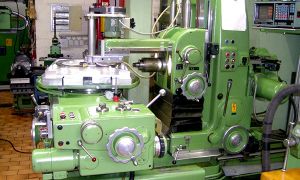

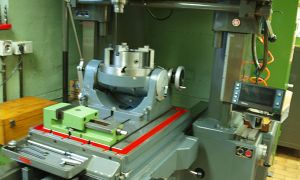

21 Anlagen & Maschinen
| Maschine | Hersteller / Modell | Anzahl | Arbeitsraum | Baujahr | Standort |
|---|---|---|---|---|---|
| BAZ 3-Achsen Fräsmaschine | DMG (Decker/Maho) DMU 50 T - TNC 426 | 1 | X=500mm, Y=400mm, Z=500mm, 2-Achsen-Rundtisch, Spitzenweite 500mm, Spitzenhöhe 180mm | – | Großhöhenrain |
| BAZ 5-Achsen Präzisionsfräsmaschine (Highspeed/Highprecision) | Realmeca RV2 5A SP (Siemens 840D) | 1 | X/Y/Z=250mm, 5-Achsen simultan, Auflösung 0.1µ, Spindel 40000 U/min | – | Großhöhenrain |
| CNC-Bett 4-Achsen Fräs- und Bohrmaschine | Deckel FP 42 / TNC 355 | 1 | X=1175mm, Y=500mm, Z=370mm+80; Spindel max. 6300 U/min, HF-Spindel bis 24000 U/min | – | Großhöhenrain |
| Vertikal BAZ | Hurco BMC 40M | 1 | X=1020mm, Y=510mm, Z=610mm, Spindel 6000 U/min, 11 kW, max. Tisch-Spindelnase 800mm | – | Großhöhenrain |
| Bohr- und Fräswerk (5-Seiten-Bearbeitung) | Thiel 162 | 1 | X=580mm, Y=580mm, Z=900mm, Rundtisch Ø800mm, Positioniergenauigkeit 0.01mm | – | Großhöhenrain |
| Lehrenbohrwerk 2-Ständer | Mitsui Seiki | 1 | X=600, Y=400, Z=400, 0.003mm Präzision, max. Tisch-Spindelnase 640mm, Portaldurchgang 660mm | – | Großhöhenrain |
| Bohr- und Fräsmaschine | MAHO 300-NC | 1 | – | – | Großhöhenrain |
| Werkzeugfräsmaschine | Thiel-Maho 160 | 1 | X=500mm, Y=400mm+200mm, Z=400mm, Digitalanzeige | – | Großhöhenrain |
| CNC Universaldrehmaschine | Siemens 810D | 1 | Umlaufdurchmesser 460mm x 1000mm, wirtschaftlicher Drehdurchmesser max. 400mm | – | Großhöhenrain |
| CNC-6-Achsen-Drehmaschine (mit Gegenspindel und angetriebenen Werkzeugen) | Proteo Fagor 8055 | 1 | Max. Spannzangendurchmesser 26mm, Futter 75mm | – | Großhöhenrain |
| Zug- und Leitspindel-Drehmaschine | Kern | 1 | Über Bett 560mm, Spitzenweite 1600mm, max. Durchmesser ohne Brücke 800mm | – | Großhöhenrain |
| Hochpräzisionsflächenschleifmaschine | – | 1 | 800mm x 300mm | – | Großhöhenrain |
| Flächenschleifmaschine | – | 1 | 400mm x 150mm | – | Großhöhenrain |
| Rundschleifmaschine | MSO | 1 | Schleifdurchmesser 250mm x 600mm | – | Großhöhenrain |
| Universal-Rundschleifmaschine | – | 1 | Schleifdurchmesser 160mm x 280mm | – | Großhöhenrain |
| Feindrehmaschine | Leinen DLZ 140 s | 1 | Durchmesser 280mm x 600mm | – | Großhöhenrain |
| Uhrmacherdrehmaschine | Leinen | 1 | Durchmesser 80mm x 100mm | – | Großhöhenrain |
| Honen-Maschine | Nagel | 1 | Durchmesser 3mm – 75mm | – | Großhöhenrain |
| DEA Messmaschine | DEA | 1 | X=1320mm, Y=500mm, Z=400mm | – | Großhöhenrain |
| Messmikroskop | – | 1 | X=100mm, Y=100mm, Tischdurchmesser 75mm, Auflösung 1µm | – | Großhöhenrain |
| Senkerodiermaschine (EDM) | – | 1 | 700mm x 400mm | – | Großhöhenrain |
Zusatzleistungen
Qualität
Die Vermessung erfolgt auf einer DEA Messmaschine (X=1320, Y=500, Z=400 mm) sowie mit einem Messmikroskop mit 1 µm Auflösung. Projekte werden von der Planung bis zum Abschluss nach dem PMI-Standard des Project Management Institutes geführt.
| Nachweis | Großhöhenrain |
|---|---|
| Koordinatenmessmaschine (DEA) | |
| Messmikroskop (1 µm Auflösung) | |
| Projektmanagement nach PMI-Standard | |
| ISO 9001 |
